Розширене тестування материнської плати GIGABYTE GA-EP45-EXTREME

Отже, як видно з назви статті, сьогодні мова піде про «екстрим». Однак, оскільки розкрити це поняття у всіх напрямках в нас навряд чи вийде, ми обмежимося тільки «комп'ютерним екстримом».

Яскравими представниками екстремальних людей серед користувачів ПК є оверклокери. Ці люди шукають «свою дозу адреналіну» серед безлічі налаштувань материнської плати, багатого набору всіляких функцій, громіздких повітряних і нетрадиційних систем охолодження, таких як СВО або модулі Пельтьє.

Звісно, що для досягнення поставлених цілей, тобто високого розгону, ентузіастам необхідно щось більше, ніж звичайні комплектуючі до ПК. Зокрема, необхідна гарна материнська плата, що може витримувати високі частоти та підвищену напругу і при цьому не перегріватися вище припустимої температури. Саме останній фактор – температура – дуже часто обмежує подальший розгін. На наше щастя закони ринку незмінні: є попит – є і пропозиція! Виробники материнських плат просто завалюють крамниці найрізноманітнішими версіями материнських плат. Дуже часто вони засновані на тому самому наборі системної логіки, однак мають різні силові елементи та систему охолодження, що і дозволяє їх розділити на «оверклокерські» та звичайні. Однак далі інших пішла компанія GIGABYTE, яка недавно представила свій новий продукт – материнську плату зі скромною назвою GIGABYTE GA-EP45-EXTREME.

GIGABYTE GA-EP45-EXTREME

Навіть неуважні читачі могли помітити на фото вище величезний мідний радіатор - це і є «родзинка» серії материнських плат EXTREME. Його ми обов'язково розглянемо докладно, але почнемо все почерзі.

Зовнішній вигляд, комплектація, специфікація

До нас у тестову лабораторію надіслали так званий «тестовий семпл» - тобто сам продукт, без упаковки та комплектації, як при роздрібному продажі. Тому особливо описати зовнішній вигляд, інформативність і надійність упаковки ми не зможемо, однак якщо вірити самому виробнику, то на полках крамниць тестуєма материнська плата з'явиться в такому вигляді.

GIGABYTE GA-EP45-EXTREME

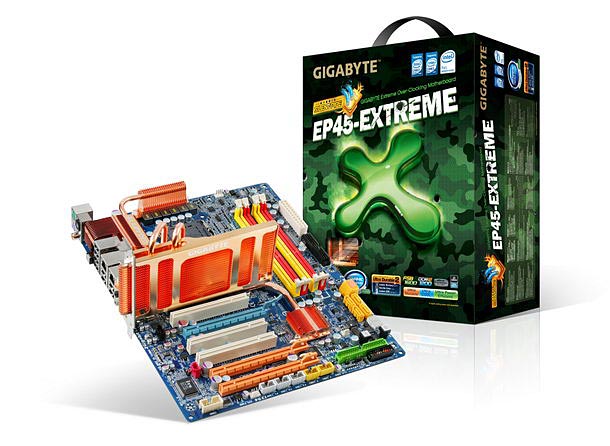

Одразу ж привертає увагу дуже стильне оформлення в темно-зелених кольорах, виконане у вигляді військового камуфляжу. Сама коробка як вертикальний кейс з ручкою – у такі кейси компанія-виробник завжди впаковує свої ТОП-продукти. Традиційно, на лицьову сторону коробки нанесені логотипи фірмових технологій та особливостей плати. Зверніть увагу, що плата створена за технологією Ultra Durable 2, яку ми розглядали докладно ще в статті про GA-MA790X-DS4. Ми трохи здивувались, тому що сподівалися побачити логотип нової фірмової технології від GIGABYTE – Ultra Durable 3, яку розглядали в статті про GA-EP45-UD3P. Але, напевно, розробка ТАКОЇ плати справа важка та не має можливості використати Ultra Durable 3.

З приводу комплектації материнської плати нам теж доведеться повірити словам виробника. У комплект поставки материнської плати GIGABYTE GA-EP45-EXTREME входить наступний набір компонентів:

  • шлейфи FDD і PATA;
  • пара SATA-кабелів із засувками та Г-подібними роз’ємами, і друга пара із прямими;
  • комплект з планками та кабелями для підключення зовнішніх SATA-пристроїв;
  • планка на задню панель з двома портами IEEE1394;
  • керівництво користувача;
  • брошура з короткими інструкціями зі зборки кількома мовами, включаючи російську;
  • інструкція з установки коробкового кулера Intel;
  • заглушка на задню панель (I/O Shield);
  • DVD-диск з програмним забезпеченням і драйверами;
  • наклейки з логотипами «Dolby Home Theater», «Dynamic Energy Saver Advanced» і «GIGABYTE».

Комплектація досить багата. Планки з додатковими роз’ємами завжди позитивно сприймаються користувачами, а фірмовий набір для виводу SATA-роз’ємів на задню панель корпусу взагалі заслуговує на самі похвальні відгуки. І не даремно - річ дійсно дуже зручна. Наявність у комплекті трьох фірмових наклейок напевно сподобається любителям моддінгу - вони допоможуть додати привабливий вигляд будь-якому з компонентів ПК. Також ви могли помітити, що до материнської плати GIGABYTE EP-45-EXTREME додається не CD, а DVD-диск. Це дозволило компанії розмістити на ньому не тільки велику кількість драйверів, але і багато програм різного призначення:

  • Norton Internet Security 2008;
  • Kaspersky AntiVirus;
  • Adobe Reader;
  • Microsoft Direct;
  • WinZip;
  • COREL MediaOne;
  • Google Browser Configuration Utility;
  • Realtek Green Feature;
  • Dolby GUI Software;
  • Roxio Buzz 2.

Крім перерахованих програм сторонніх виробників, на DVD-диску є ряд фірмових утиліт GIGABYTE:

  • G.O.M. (Gigabyte Online Manager);
  • DES (Dynamic Energy Saver Advanced);
  • EasyTune 6;
  • DMI Viewer;
  • Face-Wizard;
  • @BIOS;
  • Q-Share;
  • Time Repair;
  • Update Manager.

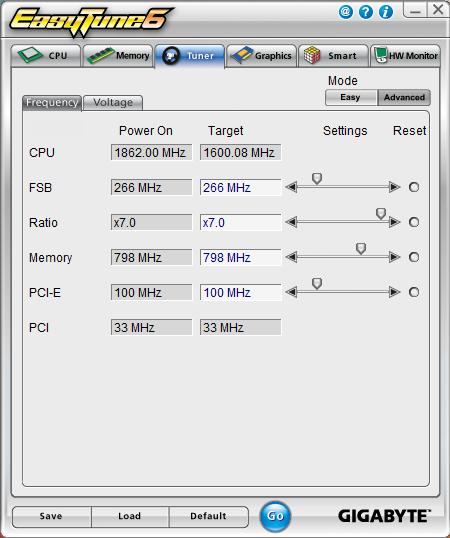

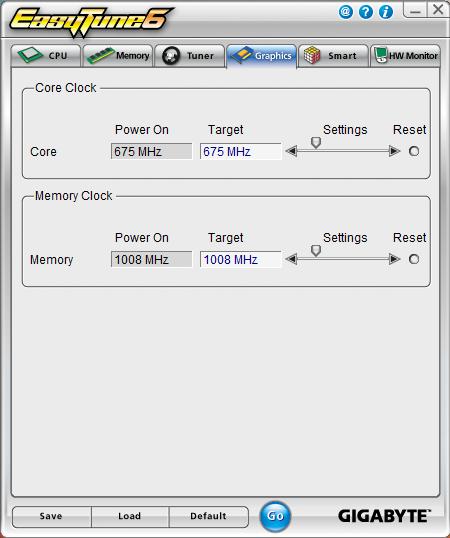

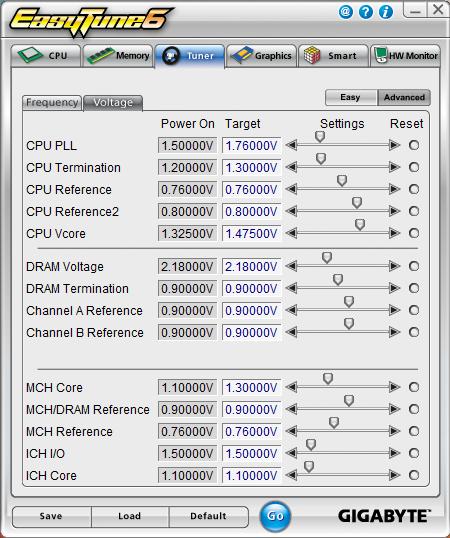

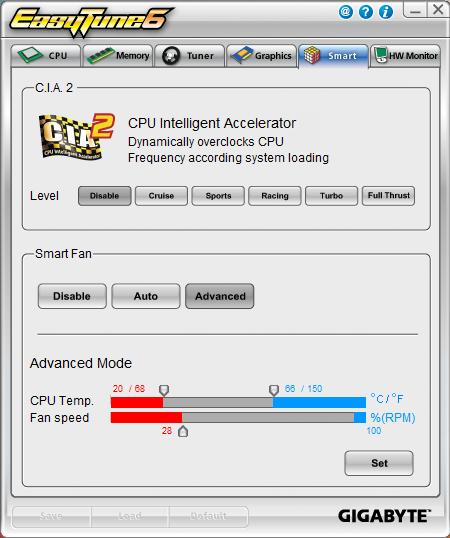

Найцікавішою та корисною серед всіх фірмових програм є утиліта EasyTune 6. Це фірмовий засіб для зручного моніторингу стану та розгону системи. Ми розглянемо її роботу трохи пізніше, коли перейдемо до розгону.

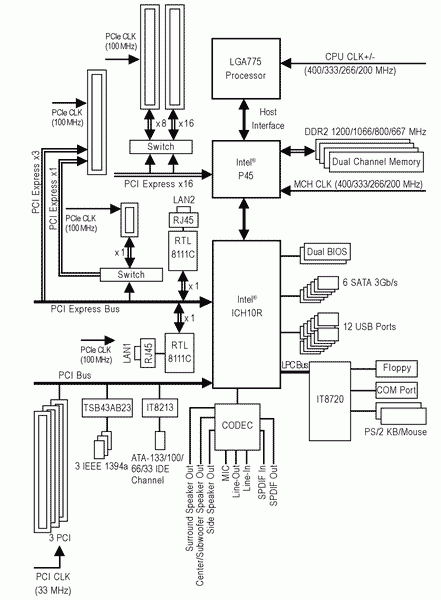

Специфікація:

Модель

GIGABYTE GA-EP45-EXTREME

Підтримувано процесори

LGA 775 Intel Core 2 Extreme/Core 2 Quad/Core 2 Duo/Pentium dual-core/Celeron dual-core/Celeron

Чіпсет

Intel P45/ICH10R з підтримкою Intel Fast Memory Access (FMA)

Частота системної шини (FSB), МГц

1600/1333/1066/800

Тип підтримуваної пам'яті

4 x DIMM, до 16 ГБ, DDR2 1333+/1066/800/667 MГц

Слоти розширення

3 порти PCI Express 2.0 x16 (синій працює в режимі х16, помаранчеві- у режимі х8 і х4)
1 x PCI Express x1 порт
3 x PCI порти

Технологія CrossFire

Підтримується по формулі х8 + х8 +х4

Дискова підсистема

Південний міст:
- 6 x SATA 3Гб/с
- Intel Matrix Storage Technology для RAID 0, 1, 5, 10

Чіп iTE IT8213:
 - 1 х IDE роз’єм

Підтримка LAN

Два гігабітних LAN-контролери
Realtek 8111C з підтримкою Teaming

Звукова підсистема

Звуковий 8-канальний кодек Realtek ALC889A

IEEE 1394

T.I. TSB43AB23 три порти IEEE 1394a

USB

12 USB2.0/1.1 портів (8 на задній панелі)

Зовнішні порти I/O

1 x PS/2 порт для клавіатури
1 х PS/2 порт для мишки
1 х оптичний S/PDIF вихід
1 х коаксіальний S/PDIF вихід
1 x кнопка обнуління CMOS
2 x LAN (RJ45) порти
8 x USB 2.0/1.1 портів
6 х аудіо роз’ємів

Внутрішні порти I/O

2 x USB штекери для підтримки 4 USB портів
1 x роз’єм для FDD
1 x IDE роз’єм
6 x SATA портів
1 x роз’єм кулера CPU
3 x роз’єми для кулерів корпусу
1 x IEEE1394a роз’єм
1 х роз’єм COM-порту
1 х кнопка включення
1 х кнопка скидання
1 х S/PDIF вихід і вихід
Роз’єм системної панелі

BIOS

2x8Mb AWARD BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Розміри, мм

305 х 244 (ATX)

Сайт виробника

http://www.gigabyte.com.tw/

Нові версії BIOS і драйвером можна завантажити зі сторінки підтримки.

Все цены на GIGABYTE GA-EP45-EXTREME

GIGABYTE GA-EP45-EXTREME

GIGABYTE GA-EP45-EXTREME

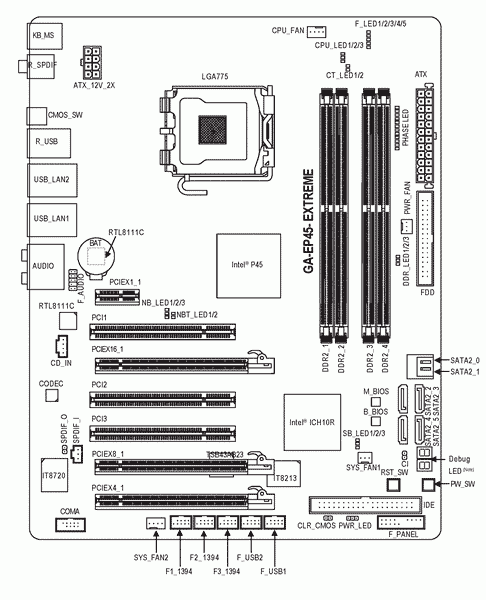

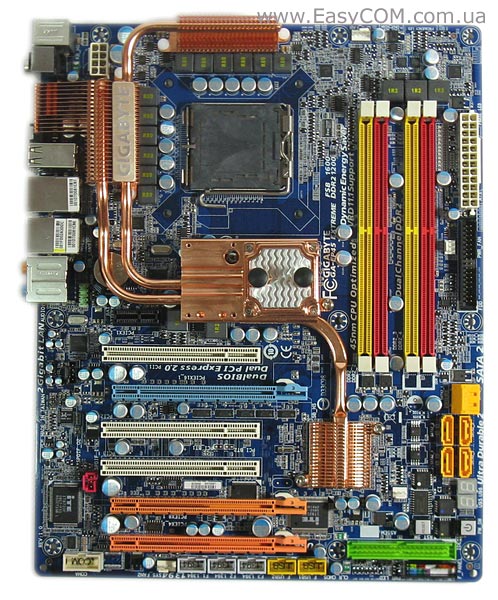

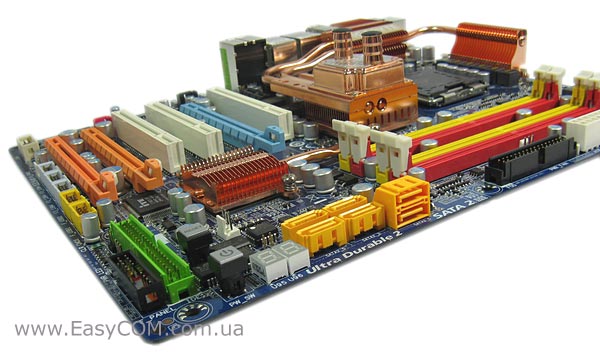

Виглядає материнська плата досить переконливо. Сприяє тому масивна система охолодження на теплових трубках і повністю заповнений мікросхемами текстоліт.

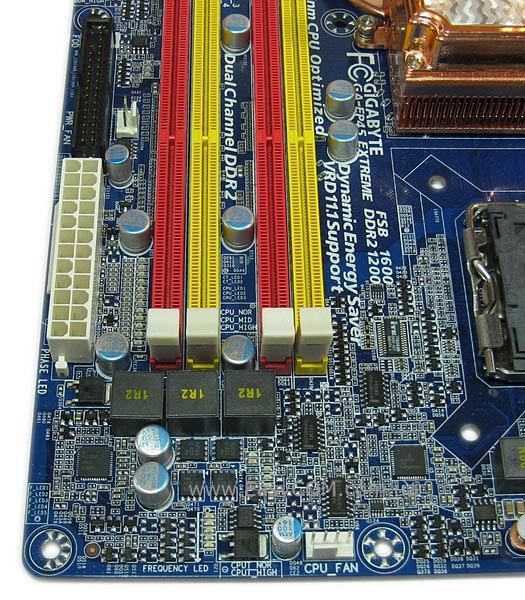

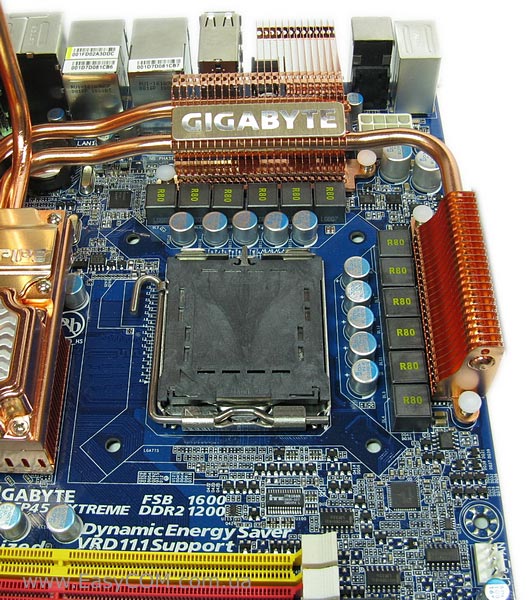

Отже, за традицією почнемо шукати огріхи в компонуванні плати в області навколо процесора. Однак сварити інженерів компанії GIGABYTE немає за що - вони змогли дуже вдало організувати елементи навколо процесорного роз’єму, залишивши тим самим досить багато місця для установки габаритних кулерів. Радіатори на силових елементах стабілізатора живлення, які, до речі, виконаний по віртуальній 12-фазній схемі, мають вигнуту форму, щоб виключає конфлікт з процесорним кулером. Зверніть увагу на те, що радіатор з логотипом компанії-виробника має подовжені ребра, які виступають на задню панель. Такий підхід дозволив ще трохи збільшити площу теплообміну, не збільшуючи висоти радіатора. Поруч з ним розташований 8-контактний роз’єм живлення ATX12V. Доступ до нього хоч і не зовсім вільний, але кабель можна підключити до установки плати в системний блок, таким чином, виключивши всі незручності.

Основний роз’єм живлення материнської плати розташований на її правій стороні, практично зверху. У цьому місці він не створює перешкод для підключення інших роз’ємів і дозволяє дуже компактно прокласти кабель в системному блоці по верхній межі плати. Біля слотів оперативної пам'яті ми бачимо три дроселі. Відмінною рисою даної моделі материнської плати є використання двофазної системи стабілізації напруги на модулях пам'яті. Теоретично це повинно підвищити надійність роботи підсистеми пам'яті, знизити нагрівання силових елементів і, як наслідок, збільшити розгінний потенціал. Третій же дросель належить однофазному стабілізатору живлення південного мосту - у цьому плані ніяких нововведень або відмінностей не спостерігається. Зверніть увагу на фірмові світлодіодні індикатори - їх тут безліч. Ці індикатори стали візитною карткою компанії GIGABYTE і дозволяють візуально оцінити деякі параметри роботи системи, а також надають материнській платі дуже стильний вигляд у темний час доби. У даній моделі індикатори можуть відображати завантаження процесора, частоту системної шини, число активних фаз стабілізатора живлення процесора.

GIGABYTE GA-EP45-EXTREME

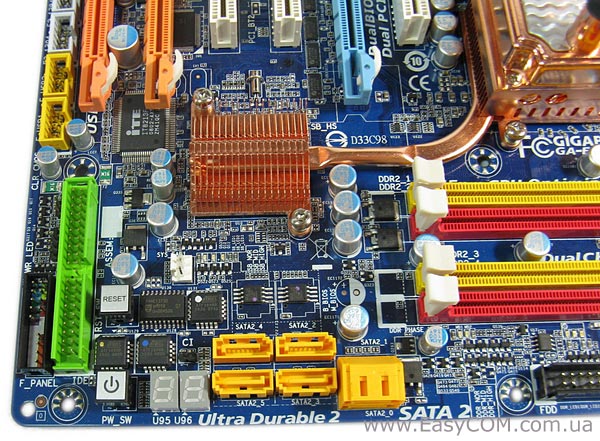

Опустивши свій погляд трохи нижче, ми бачимо шість SATA-портів, два з яких обернуті паралельно материнській платі, а також безліч різноманітних елементів навколо південного мосту. Давайте розглянемо цей кут плати детальніше.

Крім вже згаданих шести портів для SATA-пристроїв, тут є також роз’єм для IDE-накопичувачів. Та і взагалі навколо південного мосту на даній платі розташовано досить багато елементів: роз’єми для накопичувачів, мікросхема контролера iTE IT8213F, дві мікросхеми BIOS, «колодка» роз’ємів передньої панелі, кнопки включення та скидання, індикатор кодів помилок і навіть роз’єм для корпусного вентилятора.

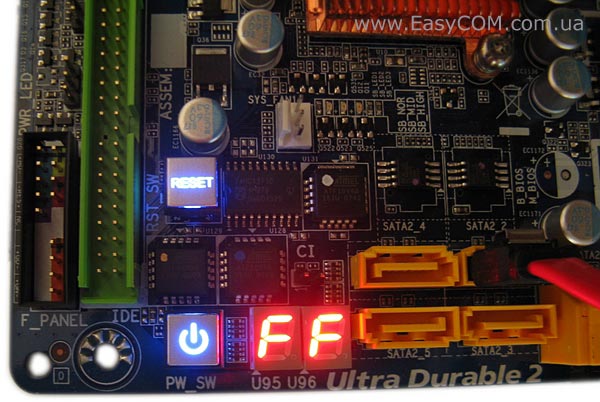

У темний час доби кнопки включення та скидання, а також індикатор кодів помилок порадують вас стильним підсвічуванням.

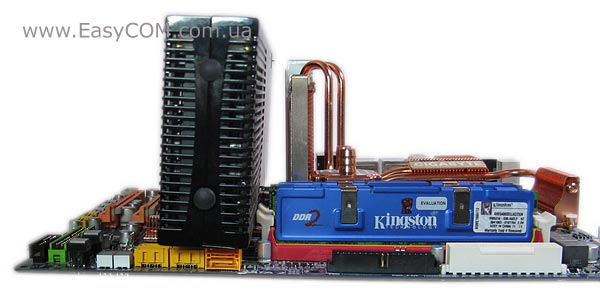

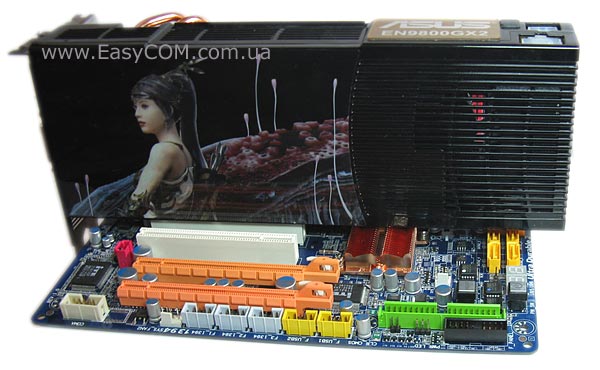

При підключенні всіх кабелів стає досить проблематично скористатися розпаяними на платі кнопками, а установка хоча б однієї довгої відеокарти з габаритним кулером повністю блокує 2 SATA-порти, що можна віднести до помітного недоліку.

Також заблокованими залишаться і засувки слотів оперативної пам'яті.

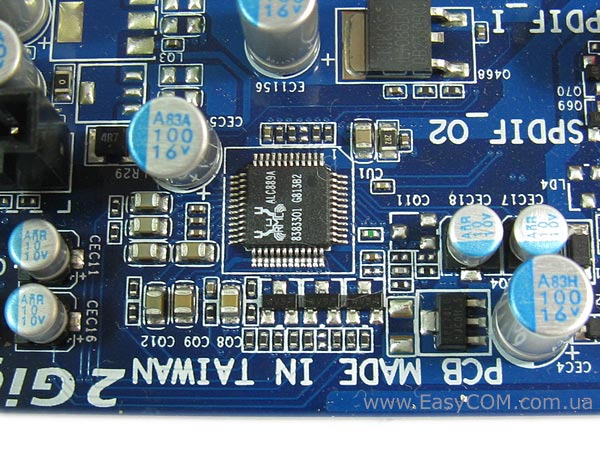

У якості звукового кодека використовується вже відомий нам Realtek ALC889A, точно такий же, як на GA-EP45T-UD3R і GA-EP45-UD3P. В нас буде, з чим порівняти результати його тестів, щоб визначити якість реалізації обв'язки на даній платі.

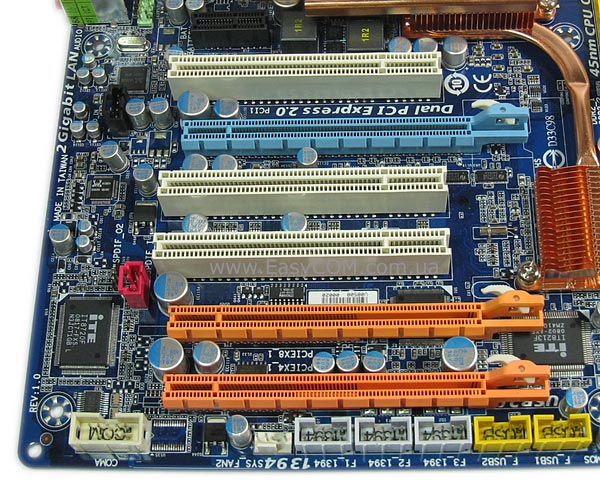

На материнській платі GA-EP45-EXTREME реалізовані три слота PCI-e x16. Всі вони підтримують специфікацію PCI-e 2.0. Розташування слотів дозволяє встановити дві відеокарти з двослотовими системами охолодження або три з однослотовими. При встановленні однієї відеокарти в синій слот він працює в режимі х16, однак при встановленні двох або трьох відеокарт режим роботи слотів перемикається відповідно до формули: х8+х8+х4.

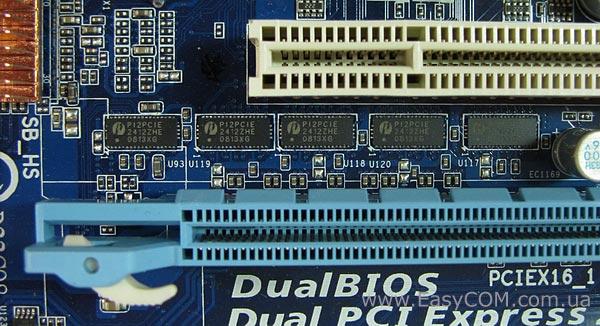

Відзначимо, що для розподілу ліній PCI-e використовуються сучасні електронні ключі з низькою побітовою затримкою PI2PCIE2412ZHE виробництва компанії Pericom. Одна з п'яти мікросхем відповідає за роботу нижнього PCI-e слота. Оскільки електронні ключі чотирьохканальні, то нижній слот завжди працює в режимі x4. А от інші чотири мікросхеми відповідають за роботу верхнього та середнього PCI-e слотів, перемикаючи режим їх роботи з х16 у х8+х8. Така організація роботи слотів PCI-e повинна позитивно позначитися на якості реалізації технології CrossFireХ, в першу чергу знизити затримки обміну інформацією між відеокартами.

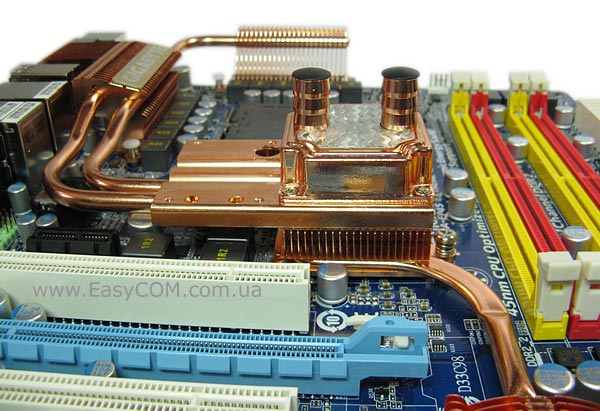

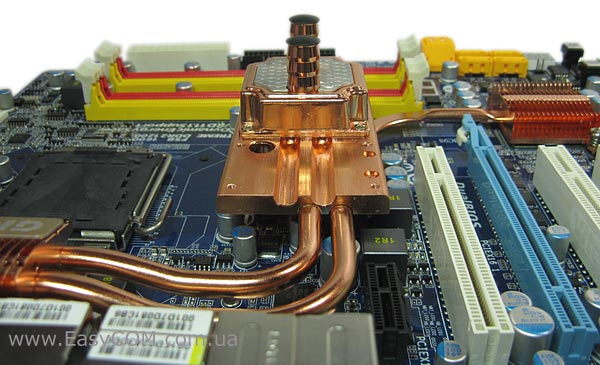

Тепер нам залишилося розглянути найбільш складний елемент тестуємої материнської плати - північний міст і систему його охолодження. Сам північний міст нічого нового собою не представляє, це все той же набір логіки Intel P45 Express, що добре себе зарекомендував. Невеликою відмінністю є лише те, що в даній моделі інженери компанії GIGABYTE забезпечили його двофазним стабілізатором живлення замість звичного однофазного. Як і у випадку з оперативною пам'яттю, теоретично це повинно підвищити надійність роботи, знизити нагрівання силових елементів і, як наслідок, збільшити розгінний потенціал. А ось система охолодження північного мосту та інших елементів системної плати заслуговує на окрему увагу. Вона побудована на основі трьох теплових трубок: одна з'єднує радіатор південного мосту з центральним, дві інші забезпечують теплообмін з радіаторами на стабілізаторі живлення процесора. Центральний радіатор накриває собою безпосередньо північний міст та є складною багатоповерховою конструкцією. У основі конструкції лежить мідна пластина, на поверхні якої розташована розплющена теплова трубка від північного мосту. Зверху теплова трубка притиснута блоком мідних ребер. У ребрах є два жолоби, у які покладені дві теплові трубки, що йдуть на радіатори підсистеми живлення. Теплові трубки притиснуті великою мідною пластиною, яка теж має два жолоби та притиснута мідним водоблоком.

Передустановлений водоблок дозволить власникам СВО легко включити материнську плату в контур. Однак і це ще не все - два жолоби на великій пластині необхідні для установки додаткового радіатора.

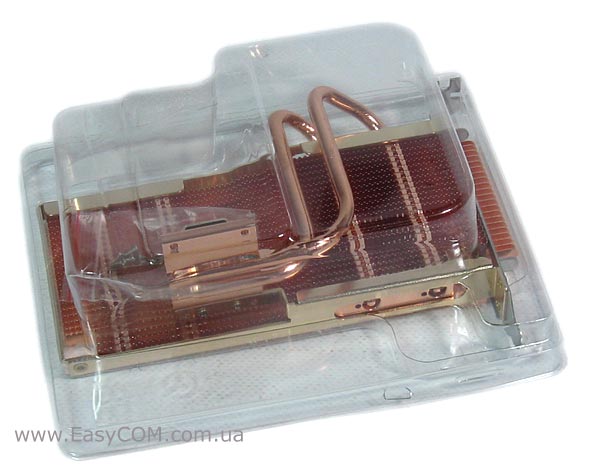

Додатковий радіатор входить у комплект поставки. Він впакований у окремий пластиковий кейс, що захищає його при транспортуванні.

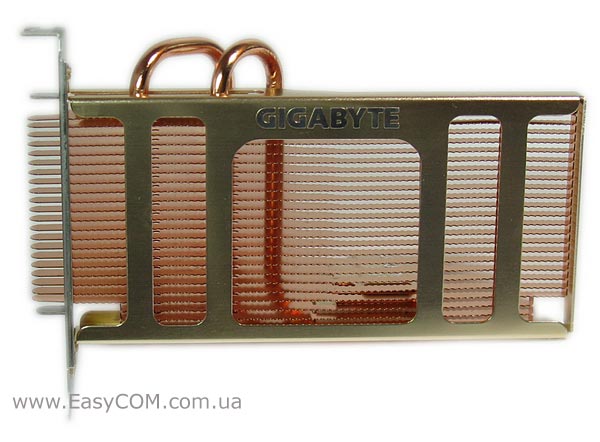

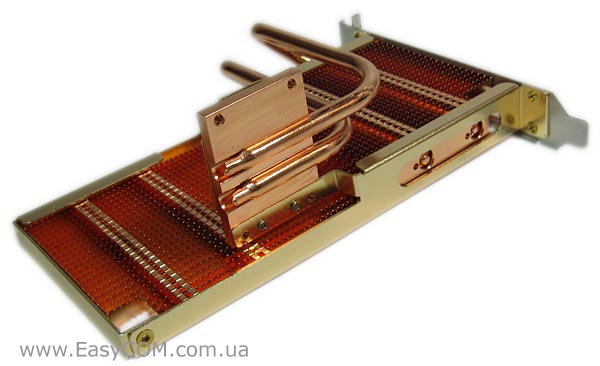

Зовні він дуже схожий на відеокарту - має такі ж розміри та форму, а також встановлюється у вигляді заглушки на задню панель корпусу. На даному фото добре бачимо структуру радіатора - дві теплові трубки пронизують пакет мідних ребер. Трубки проходять ближче до задньої панелі корпусу, тобто ближче до повітря, що охолоджує. Зазор між ребрами становить десь 3 мм, що робить весь радіатор не дуже щільним і завдяки цьому він легко продувається.

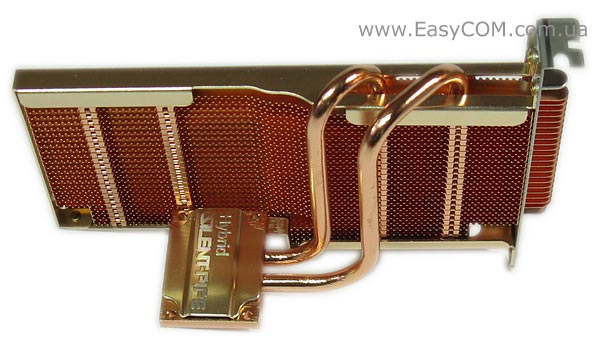

Теплові трубки, обгинаючи радіатор по тильній стороні, ідуть у мідну основу.

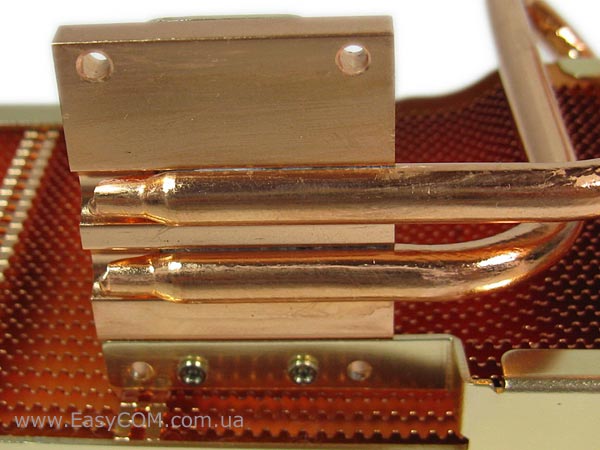

У основі вони покладені в спеціальні жолоби.

Контакт теплових трубок і основи поліпшений припоєм.

Таким же чином реалізований і контакт теплових трубок з мідними ребрами.

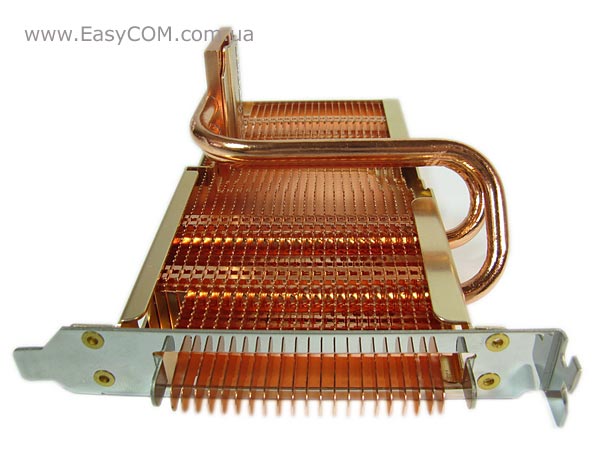

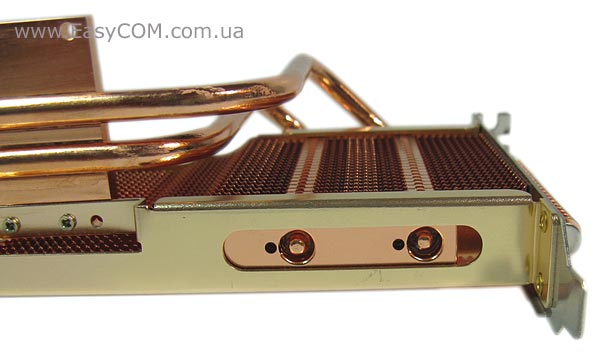

Мідні ребра трохи виступають за межі корпусу через спеціальний отвір у задній панелі радіатора. Така конструкція дозволяє поліпшити теплообмін за рахунок вільної конвекції із зовнішнім повітрям.

GIGABYTE GA-EP45-EXTREME

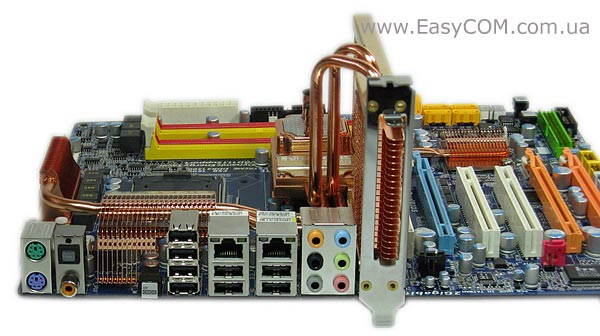

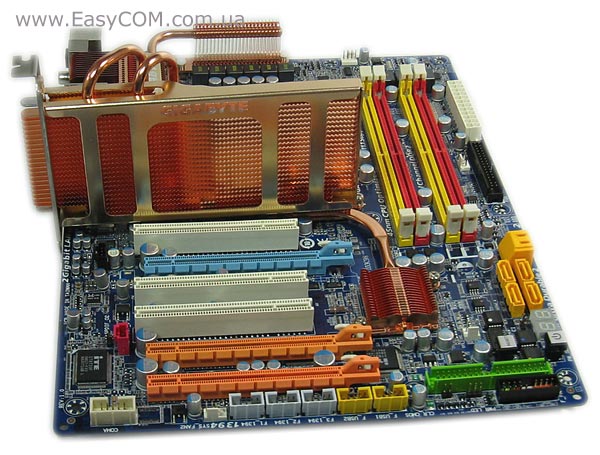

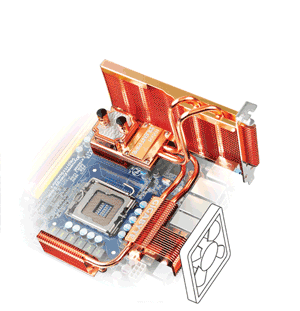

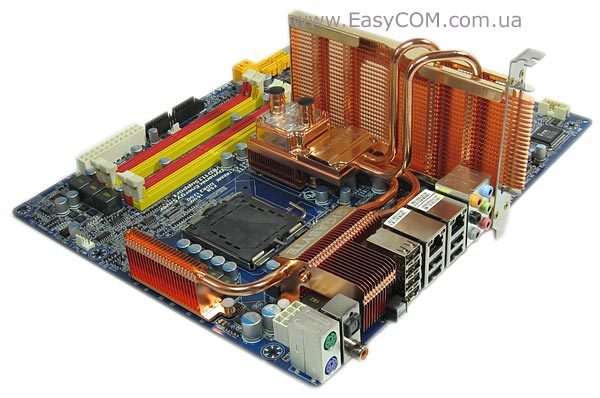

У зборі вся конструкція виглядає ось так. Встановлюється додатковий радіатор дуже просто - нижня частина його теплових трубок укладається в жолоби на центральному радіаторі материнської плати, а мідні пластини з'єднуються чотирма гвинтами, що йдуть у комплекті. Не забудьте попередньо добре очистити місце прилягання теплових трубок і нанести шар термопасти.

GIGABYTE GA-EP45-EXTREME

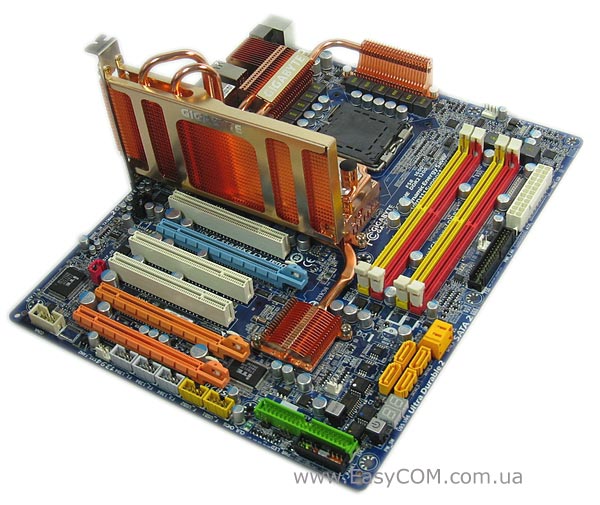

Після встановлення, додатковий радіатор блокує єдиний на платі слот PCI-e x1. Рекомендуємо врахувати дану обставину, якщо ви збираєтеся використати плати розширення з таким інтерфейсом.

Схема руху хладоагентів представлена вище.

GIGABYTE GA-EP45-EXTREME

На задню панель материнської плати GIGABYTE GA-EP45-EXTREME виведені:

  • 1 x PS/2 порт для клавіатури;
  • 1 х PS/2 порт для мишки;
  • 1 х оптичний S/PDIF вихід;
  • 1 х коаксіальний S/PDIF вихід;
  • 1 x кнопка обнуління CMOS;
  • 2 x LAN (RJ45) порти;
  • 8 x USB 2.0/1.1 портів;
  • 6 х аудіо роз’ємів.

Начебто б стандартна задня панель, крім однієї кнопочки - скидання налаштувань BIOS. Дуже зручно розташована, вона дозволить заощадити багато часу та нервів при невдалих спробах розгону.

GIGABYTE GA-EP45-EXTREME

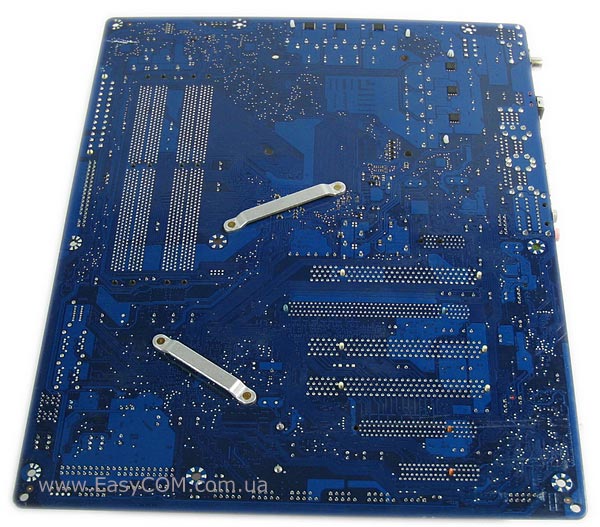

На звороті плати ми можемо спостерігати притискні пластини від кріплень радіаторів північного та південного мостів. Гвинтовий спосіб кріплення набагато краще у всіх відносинах, ніж традиційний на пластикових кліпсах. По-перше, він забезпечує набагато більш сильніший і рівномірний притиск радіатора, по-друге, радіатор простіше знімати та встановлювати, не побоюючись зламати пластикову кліпсу. Ну і, нарешті, застосування опорних пластин при гвинтовому кріпленні виключає вигин текстоліту.

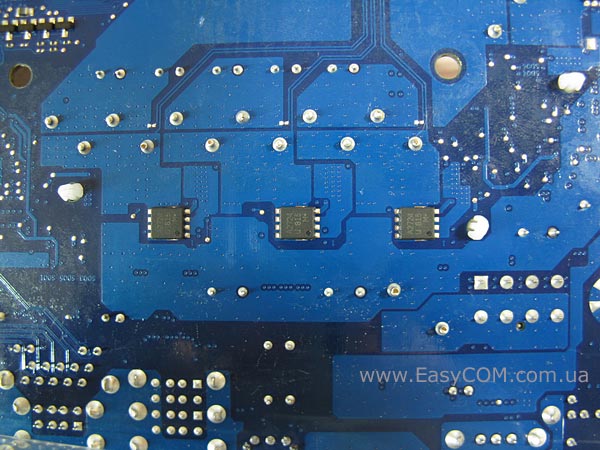

Вгорі на звороті плати ми бачимо шість транзисторів від системи живлення процесора. Зважаючи на те, що стабілізатор живлення на материнській платі віртуальний 12-фазний, то виходить, що 6 транзисторів знаходяться під радіаторами на лицьовій стороні плати, і 6 транзисторів на зворотній. Такий підхід до розпаювання силових елементів викликає спірні думки. З одного боку, перенесення транзисторів, що гріються, на зворотний бік плати дозволить знизити тепловиділення на її лицьовій стороні. Таке рішення було б актуальним для бюджетних материнських плат, але не в цьому випадку, тому що в цій моделі застосовується дуже потужна система охолодження, яка повинна легко справлятися з тепловиділенням всіх елементів плати, що гріються.
