Огляд і тестування материнської плати GIGABYTE GA-B85M-DS3H

Героїня даного огляду – материнська плата GIGABYTE GA-B85M-DS3H. Як неважко здогадатися з її назви, вона виконана на основі чіпсету Intel B85 Express і призначена в першу чергу для складання компактних офісних робочих систем завдяки підтримці пакету технологій Intel Small Business Advantage. З іншого боку, GIGABYTE GA-B85M-DS3H підійде й для домашнього використання, адже вона має доступну вартість близько 75 доларів США, забезпечує підтримку більш ніж достатньої кількості портів USB 3.0 і SATA 6 Гбіт/с, а також має в наявність сучасний відеовихід HDMI.

Однак давайте ж перейдемо безпосередньо до огляду новинки й з'ясуємо, чи така вона хороша, якою здається на перший погляд?

GIGABYTE GA-B85M-DS3H

Специфікація материнської плати GIGABYTE GA-B85M-DS3H:

Виробник

GIGABYTE

Модель

GA-B85M-DS3H (rev 1.1)

Чіпсет

Intel B85 Express

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого покоління

Частота використовуваної пам'яті

1600 / 1333 МГц

Підтримка пам'яті

4 x 1,5В DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel B85 Express підтримує:

4 x SATA 6 Гбіт/с

2 x SATA 3 Гбіт/с

LAN

1 x Realtek 8111F (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC887

7.1-канальний звук

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 x роз’єм системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 х DVI-D

1 x D-Sub

1 x HDMI

1 x LAN (RJ45)

2 x USB 3.0

4 x USB 2.0

3 x аудіопорти

1 х PS/2 (миша або клавіатура)

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

4 x порти SATA 6 Гбіт/с

2 x порти SATA 3 Гбіт/с

1 х роз’єм COM

1 х роз’єм LPT

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

BIOS

2 х 64 Мбіт UEFI BIOS

PnP 1.0а, DMI2.0, SM BIOS 2.6, ACPI 2.0а

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

microATX

226 х 193 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Gigabyte+GA-B85M-DS3H

Упаковка та комплектація

GIGABYTE GA-B85M-DS3H

Материнська плата GIGABYTE GA-B85M-DS3H постачається в стандартній коробці, виконаній зі щільного картону та прикрашеній якісною поліграфією. При погляді на упаковку в першу чергу привертає до себе увагу назва моделі та компанії-виробника. Трохи нижче розташований логотип фірмової концепції Ultra Durable 4 Plus, яка включає наступні особливості:

  • Ultra Cool – для охолодження чіпсету використовується радіатор нового зразка, який демонструє підвищену ефективність роботи.
  • Ultra Performance – елементна база новинки набрана винятково з високоякісних компонентів, таких як твердотільні конденсатори та польові транзистори зі зниженим опором каналу (Low RDS(on)). Вони відрізняються підвищеним рівнем ефективності, стабільності та надійності.
  • Ultra Safe – дана модель оснащується двома мікросхемами з прошиваннями BIOS (основна й резервна), що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Також окремо відзначена наявність додаткового захисту портів USB і LAN від електростатичних розрядів. Кожний LAN і USB-порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози.

GIGABYTE GA-B85M-DS3H

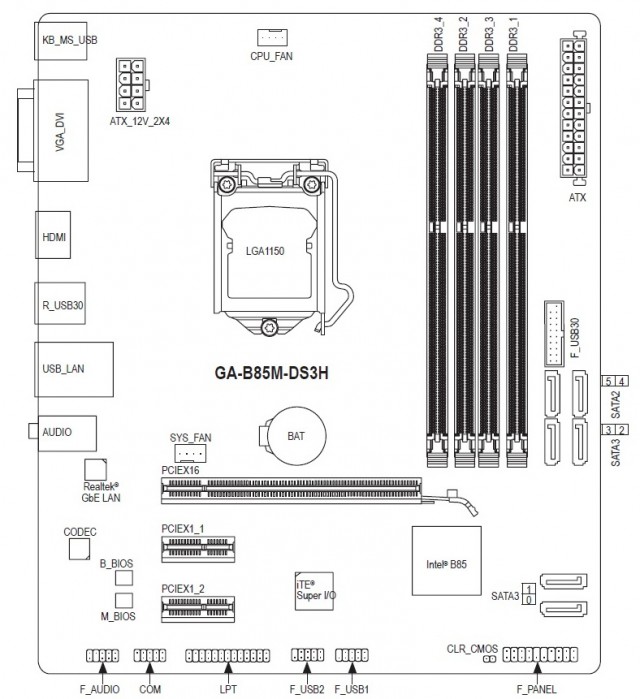

Зворотна сторона коробки привертає увагу великим схематичним зображенням материнської плати і її специфікації. Також виділимо кілька цікавих особливостей новинки:

  • додатковий захист друкованої плати від вологості та високих температур;
  • підтримку пакету технологій Intel Small Business Advantage;
  • використання окремого запобіжника на кожний порт USB на інтерфейсній панелі, що у випадку поломки одного з них збереже працездатність інших.

Мабуть, одними з найбільш затребуваних технологій є GIGABYTE ON/OFF Charge і 3x USB Power, з описом яких ви можете ознайомитися в одному з наших попередніх матеріалів.

GIGABYTE GA-B85M-DS3H

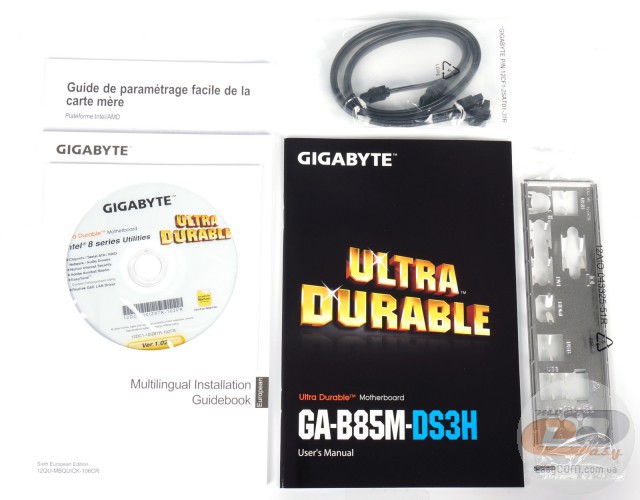

Комплект поставки даної моделі повністю відповідає її доступній вартості. Він включає винятково найнеобхідніше, а саме: заглушку інтерфейсної панелі, два кабелі SATA, диск із ПЗ та посібник користувача.

Дизайн і особливості плати

GIGABYTE GA-B85M-DS3H

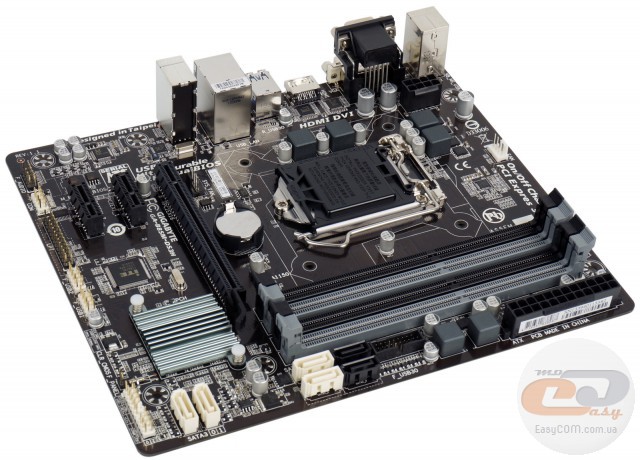

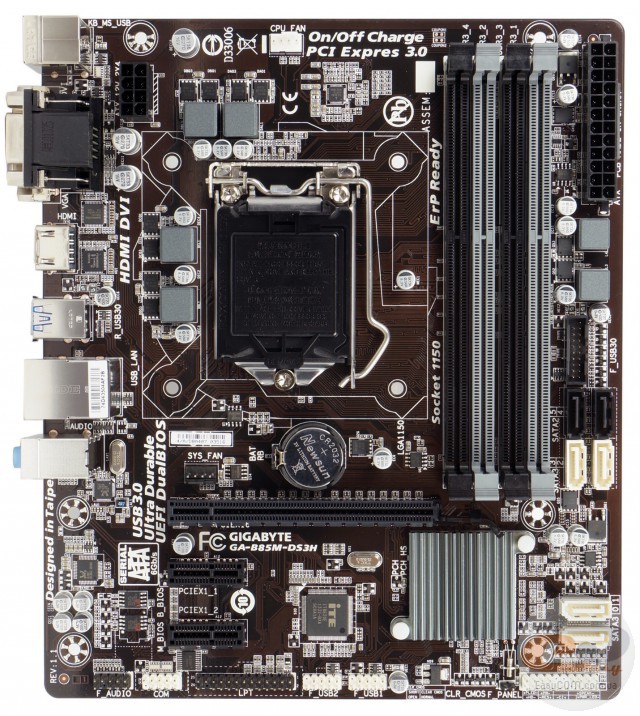

Тестована модель виконана на друкованій платі формату microATX темно-коричневого кольору. Що ж стосується оформлення, то відповідно до доступної вартості воно виконане досить невибагливо: порти й роз’єми пофарбовані в строгі чорний, білий і сірий кольори. Говорячи про компонування набортних елементів, відзначимо дещо нестандартне розташування портів SATA, а також основного 24-контактного роз’єму живлення, який зміщений в правий верхній кут, що, однак, не загрожує виникненням яких-небудь проблем при складанні системи. Єдине, що може викликати дискомфорт, то це ускладнений доступ до засувок DIMM-слотів у випадку встановлення дискретної відеокарти.

GIGABYTE GA-B85M-DS3H

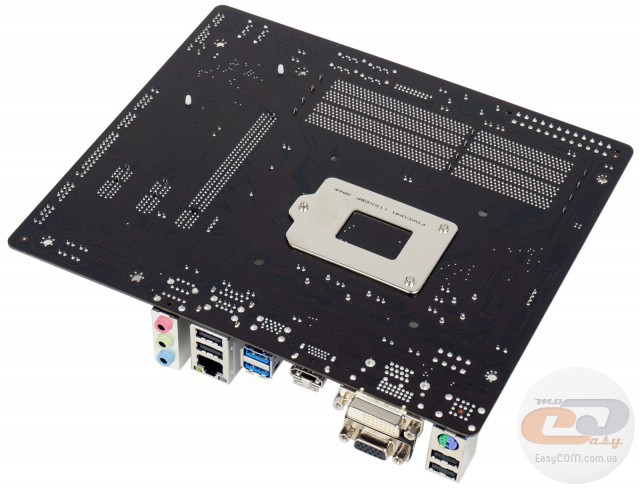

На звороті друкованої плати можна звернути увагу не тільки на стандартну опорну пластину процесорного роз’єму, але й на те, що єдиний радіатор закріплений за допомогою пластикових кліпс, що з урахуванням низького тепловиділення чіпсету Intel B85 Express і доступної вартості новинки є досить стандартним рішенням.

GIGABYTE GA-B85M-DS3H

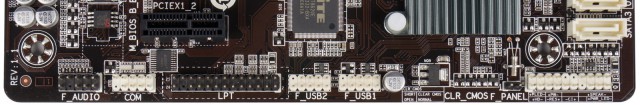

У нижній частині текстоліту розташовані наступні порти та роз’єми: колодка підключення аудіороз’ємів передньої панелі, порти COM і LPT, джампер для скидання CMOS, дві колодки для активації додаткових інтерфейсів USB 2.0, а також колодка підключення фронтальної панелі. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі.

GIGABYTE GA-B85M-DS3H

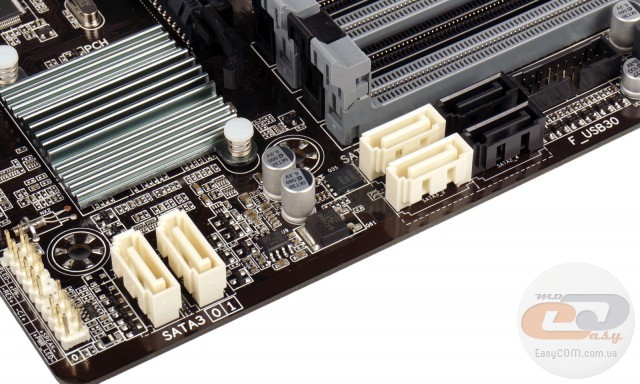

Можливості організації дискової підсистеми представлені шістьма портами SATA, розташованими перпендикулярно до поверхні плати. Два з них (чорного кольору) підтримують специфікацію SATA 3 Гбіт/с, а чотири інші (білого кольору) відповідають стандарту SATA 6 Гбіт/с. Робота всіх шести інтерфейсів реалізована силами чіпсету.

GIGABYTE GA-B85M-DS3H

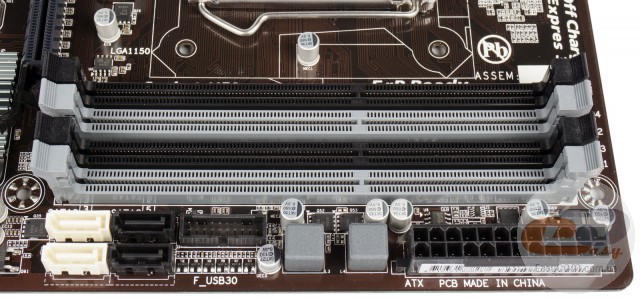

GIGABYTE GA-B85M-DS3H оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки пам'яті необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1600 МГц у номінальному режимі. Максимальний обсяг пам'яті може досягати 32 ГБ, чого повинно бути досить практично для будь-яких поставлених завдань.

Також звертаємо вашу увагу на 19-контактний роз’єм USB 3.0, який використовується для активації двох зовнішніх інтерфейсів USB 3.0. Усього на платі за допомогою набору системної логіки реалізована підтримка чотирьох портів USB 3.0: двох внутрішніх та двох на інтерфейсній панелі.

GIGABYTE GA-B85M-DS3H

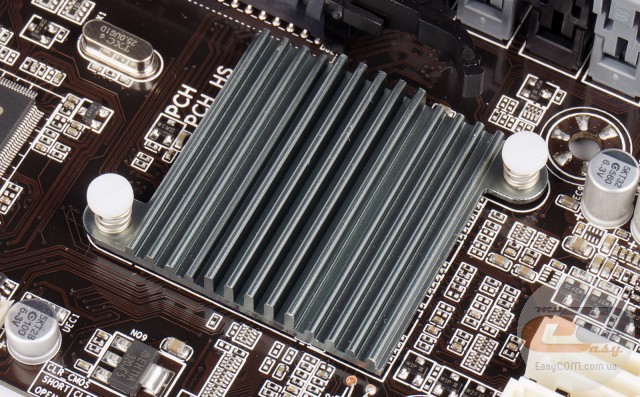

Система охолодження розглянутої новинки складається всього з одного алюмінієвого радіатора, закріпленого за допомогою пластикових підпружинених кліпс. Він здійснює відведення тепла від чіпсету Intel B85 Express. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету Intel B85 Express – 42,8°C;
  • елементи підсистеми живлення процесора – 58,2°C.

Отримані результати можна сміливо охарактеризувати як середні, однак до критичних температур є ще дуже великий запас.

GIGABYTE GA-B85M-DS3H

GIGABYTE GA-B85M-DS3H

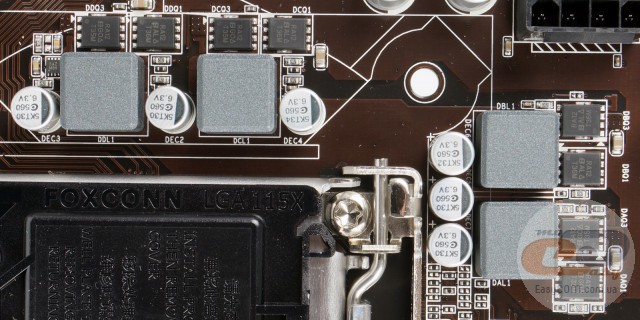

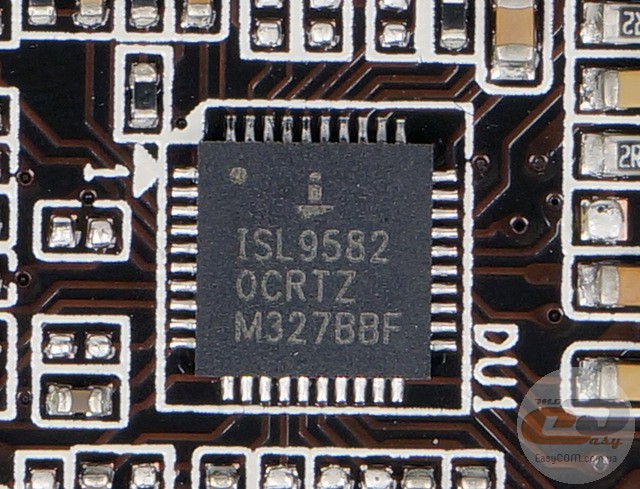

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері ISL9582. Як ми вже згадували, елементна база материнської плати GIGABYTE GA-B85M-DS3H набрана за допомогою високоякісних комплектуючих відповідно до фірмової концепції Ultra Durable 4 Plus. До її складу ввійшли твердотільні конденсатори та польові транзистори зі зниженим опором каналу (Low RDS(on)).

Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми, що є безсумнівною перевагою для доступного рішення.

GIGABYTE GA-B85M-DS3H

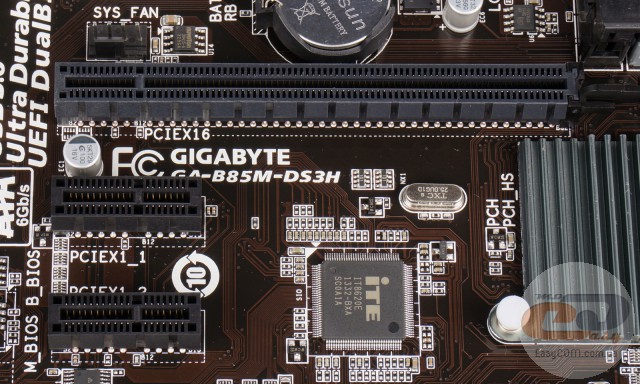

Для розширення функціональності цієї новинки є три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1.

Подібних можливостей буде цілком достатньо як для компактної офісної системи, так і для домашнього ПК з однією відеокартою або зовсім без неї, благо в наявності є хороший набір сучасних відеовиходів.

GIGABYTE GA-B85M-DS3H

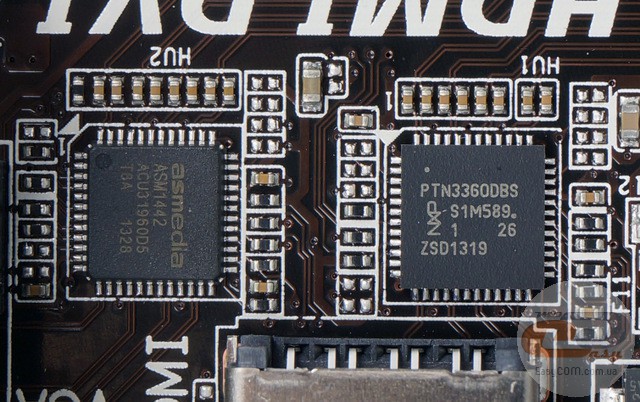

Для реалізації можливостей інтегрованого в центральний процесор графічного ядра у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub. Перемикання між ними здійснюється силами двох мікросхем: ASMedia ASM1442 і PTN3360DBS.

GIGABYTE GA-B85M-DS3H

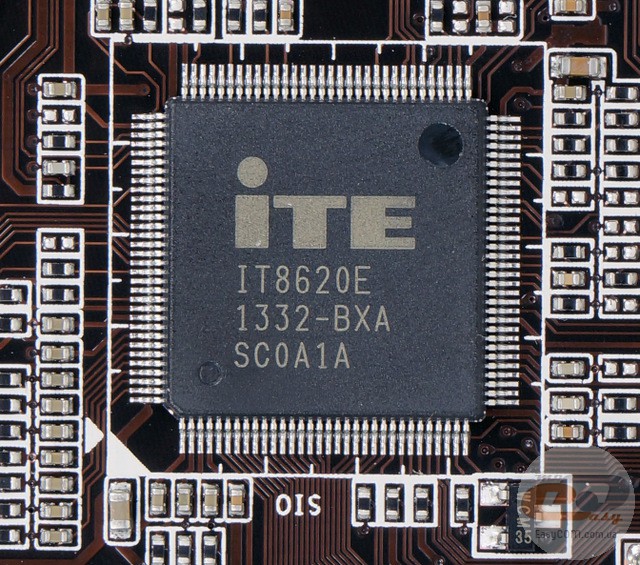

Можливості Multi I/O реалізовані мікросхемою ITE IT8620E, яка керує роботою портів PS/2, COM і LPT, системного вентилятора, а також забезпечує моніторинг.

GIGABYTE GA-B85M-DS3H

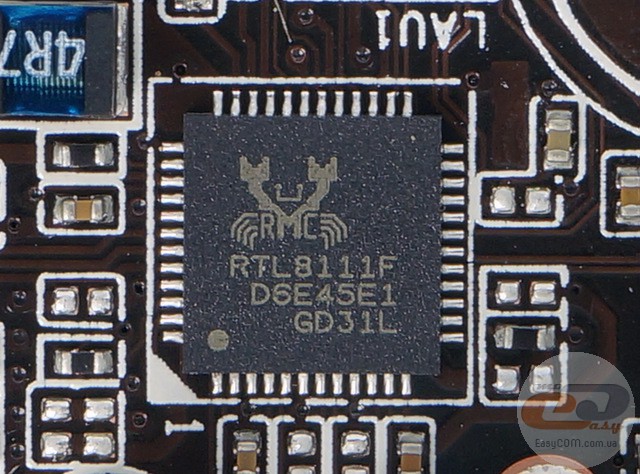

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F. Керування мережевими ресурсами та пріоритизацію трафіку можна здійснювати за допомогою фірмової утиліти LAN Optimizer.

GIGABYTE GA-B85M-DS3H

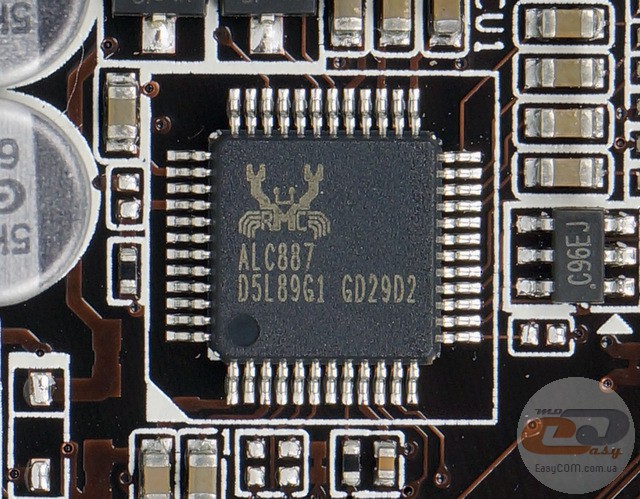

Звукова підсистема розглянутої материнської плати основана на HDA-кодеку 8-канального звуку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

GIGABYTE GA-B85M-DS3H

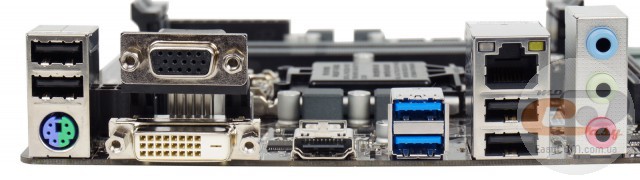

На інтерфейсну панель моделі GIGABYTE GA-B85M-DS3H виведені наступні порти:

  • 1 x D-Sub;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 х USB 2.0;
  • 1 х PS/2 (миша або клавіатура);
  • 3 x аудіопорти.

Мабуть, основними перевагами даного компонування є: підтримка трьох відеоінтерфейсів і достатня кількість портів USB. Також відзначимо можливість підключення виносних панелей з портами COM і LPT, що суттєво розширює перелік підтримуваної комп'ютером периферії.

Що ж стосується недоліків, то фактично він тільки один: при бажанні зібрати мультимедійний ПК на основі GIGABYTE GA-B85M-DS3H ви зіштовхнетеся з незручним підключенням багатоканальної акустики. В іншому ж набір портів тестованої моделі можна сміливо охарактеризувати як хороший.

GIGABYTE GA-B85M-DS3H

Можливості організації охолодження усередині системного корпусу в новинки цілком стандартні, як для компактної моделі. У наявності два 4-контактні роз’єми для підключення вентиляторів. Один із них служить для системи охолодження CPU, у той час як другий призначений для підключення системної вертушки.

UEFI BIOS

GIGABYTE GA-B85M-DS3H

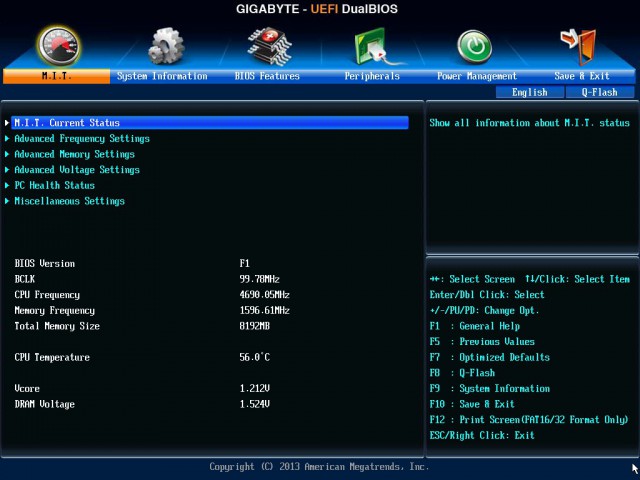

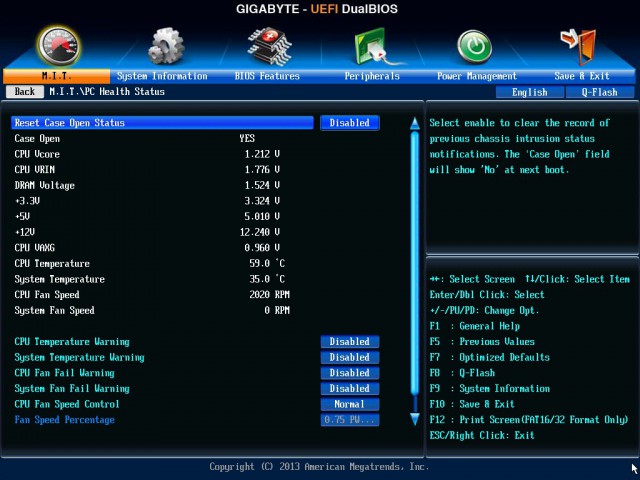

Модель GIGABYTE GA-B85M-DS3H оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з приємним графічним інтерфейсом, можливістю керування за допомогою мишки та підтримкою накопичувачів обсягом понад 3 ТБ. До того ж нагадаємо, що вона має дві мікросхеми BIOS (технологія DualBIOS), що дозволить зберегти працездатність системи у випадку пошкодження основного чіпа.

GIGABYTE GA-B85M-DS3H

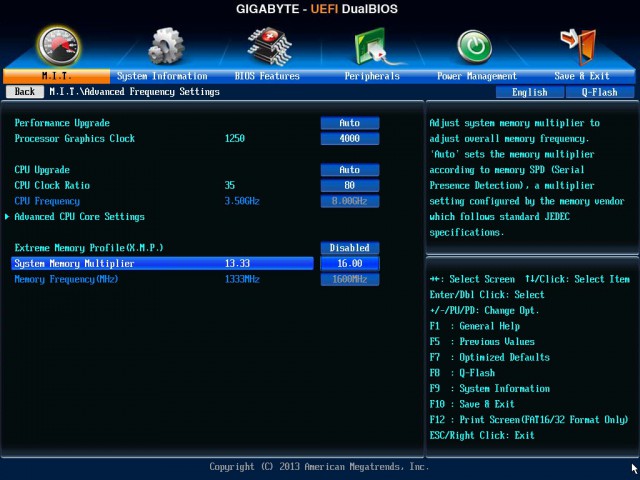

Більша частина налаштувань, що стосуються зміни частоти роботи тактового генератора (BCLK), CPU, вбудованого графічного ядра й оперативної пам'яті, згрупована в розділі «MB Intelligent Tweaker» («M.I.T.»), де вони зручно рознесені по тематичних підрозділах.

GIGABYTE GA-B85M-DS3H

Множник дозволяє встановлювати частоту модулів оперативної пам'яті в межах від 800 МГц до 1600 МГц.

GIGABYTE GA-B85M-DS3H

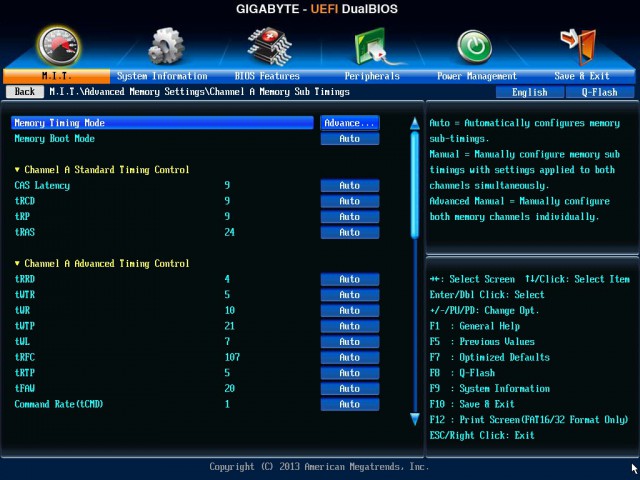

При необхідності в підрозділі «Advanced Memory Settings» можна одержати доступ до регулювань затримок пам'яті.

GIGABYTE GA-B85M-DS3H

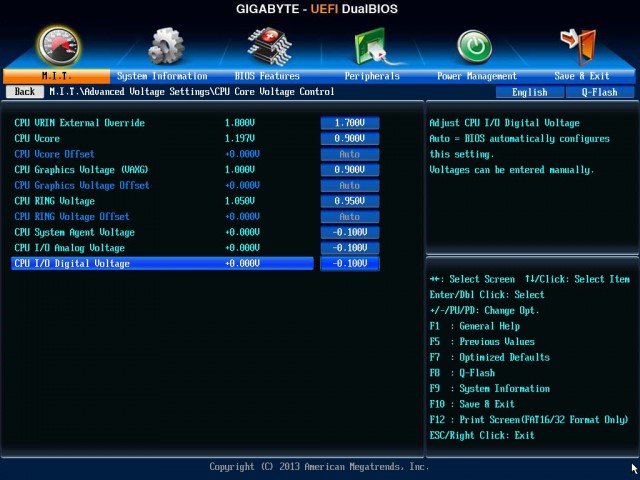

Також у наявності можливість тонкого налаштування напруг на всіх основних компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

8 – MAX

1

Частота оперативної пам'яті

System Memory Multiplier

800 – 1600



Напруга на процесорі

CPU Vcore

0,900 – 1,200

0,001

Напруга на оперативній пам'яті

DRAM Voltage

1,160 – 1,700

0,020

Профілі автоматичного розгону

Performance Upgrade

Auto, 20%, 40%, 60%, 80%, 100%



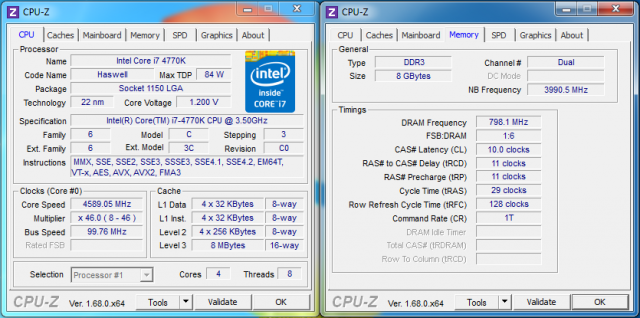

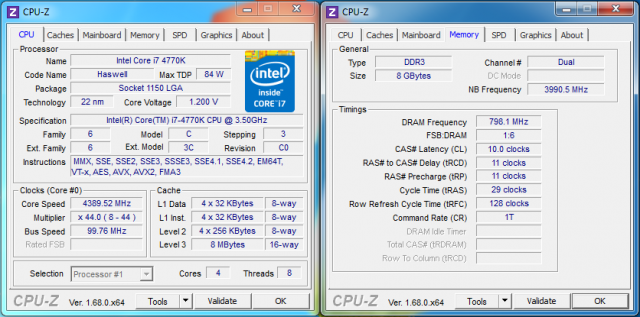

CPU Upgrade

Auto, 4,3, 4,4, 4,5, 4,6, 4,7 ГГц.

Частота графічного ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit (Watts)

1 – 4096

1



Core Current Limit (Amps)

10 – 1000

1



CPU VRIN External Overrride

1,700 – 1,900

0,010

Напруга на графічному ядрі

CPU Graphics Voltage (VAXG)

0,900 – 1,100

0,001



CPU RING Voltage

0,950 – 1,149

0,001

Напруга на системному агенті

CPU System Agent Voltage

-0,100 – +0,100

0,001



CPU I/O Analog Voltage

-0,100 – +0,100

0,001



CPU I/O Digital Voltage

-0,100 – +0,100

0,001

Напруга на чіпсеті

PCH Core

0,950 – 1,150

0,005

Обсяг пам'яті, що виділяється для потреб графічного ядра процесора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



Таймінги оперативної пам'яті

Timing Control

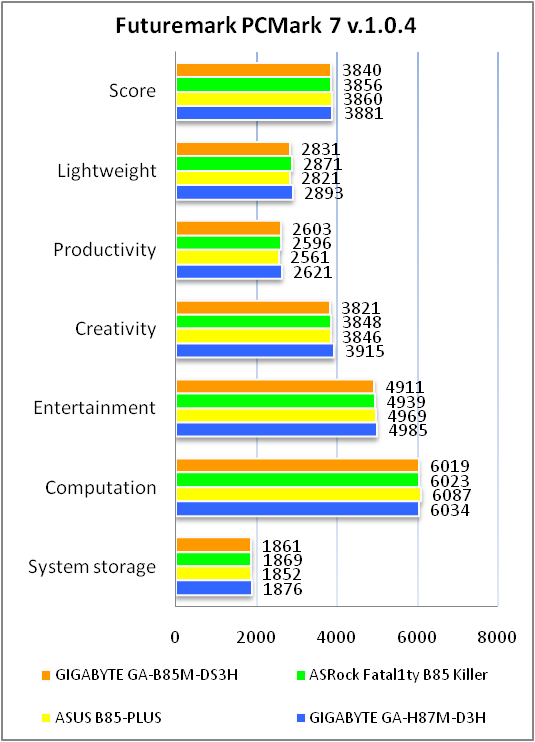

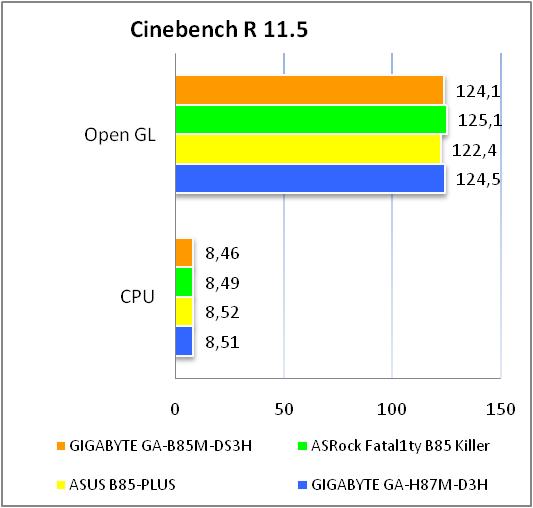

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL. tRFC, tRTP, tFAW
