Огляд і тестування материнської плати GIGABYTE GA-B150M-DS3H

Для складання домашньої або офісної системи зовсім не обов'язково витрачатися на дорогі материнські плати, особливо якщо навіть у теорії ви не плануєте купівлю процесора з розблокованим множником і подальший його розгін. У цьому випадку варто виважено підходити до вибору, оскільки переплату за непотрібні функції флагманського чіпсету Intel Z170 куди вигідніше спрямувати на інші комплектуючі.

GIGABYTE GA-B150M-DS3H

Компанія GIGABYTE прекрасно розуміє, що не в одному Intel Z170 щастя. Тому вона пропонує широкий модельний ряд материнських плат на більш доступному Intel B150. Наприклад, GIGABYTE GA-B150M-DS3H, яка при вартості близько $86 поєднує в собі хороше оснащення, високу якість виконання та ряд фірмових технологій, що в теорії робить її гідним варіантом для переходу на платформу Socket LGA1151. До того ж можна придбати її модифікацію з підтримкою пам'яті DDR3, при бажанні заощадити на купівлі оперативної пам'яті DDR4.

Специфікація:

Виробник і модель

GIGABYTE GA-B150M-DS3H

Чіпсет

Intel B150

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою 64 ГБ пам'яті із частотою до DDR4-2133 МГц

Слоти розширення

1 x PCI Express 3.0 x16

2 x PCI Express 3.0 x1

Дискова підсистема

Чіпсет Intel B150 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

6 х SATA 6 Гбіт/с

LAN

1 x Realtek 8111HS (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 x роз’єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x PS/2 Combo

1 x DVI-D

1 х D-Sub

1 x HDMI

1 x RJ45

4 x USB 3.0

2 x USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х COM

1 x LPT

1 x TPM

1 х S/PDIF Out

BIOS

2 x 64 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

226 x 193 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-B150M-DS3H GIGABYTE GA-B150M-DS3H

Материнська плата GIGABYTE GA-B150M-DS3H постачається в коробці, виконаній зі щільного картону й прикрашеній поліграфією в темно-жовтих тонах. Більшу частину лицьової сторони займає логотип фірмової концепції Ultra Durable, а на зворотну винесені ключові переваги продукту та короткі технічні характеристики.

GIGABYTE GA-B150M-DS3H

У коробці з розглянутою моделлю постачається тільки стандартний набір аксесуарів у вигляді диска із драйверами та утилітами, паперової документації, двох SATA-шлейфів і заглушки інтерфейсної панелі, що цілком очікувано для недорогої материнської плати.

Дизайн і особливості плати

GIGABYTE GA-B150M-DS3H

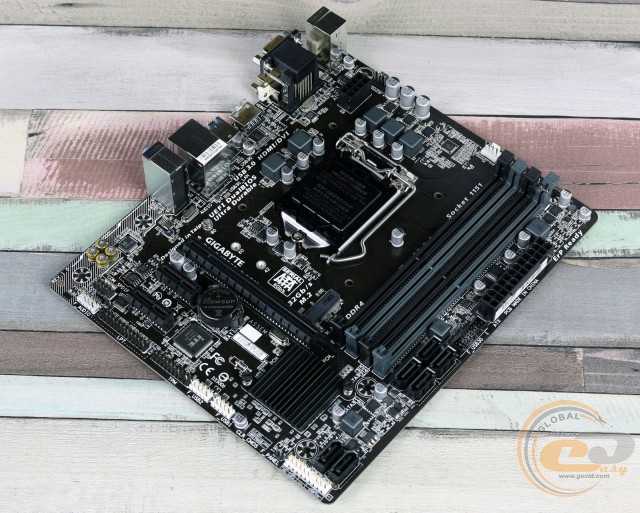

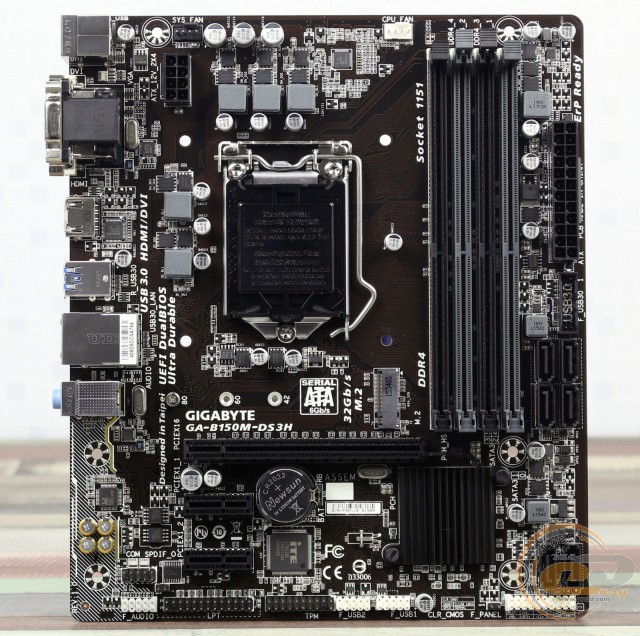

Модель GIGABYTE GA-B150M-DS3H виконана на друкованій платі темно-коричневого кольору з оформленням у сіро-чорних тонах. У підсумку її дизайн можна охарактеризувати як дуже стриманий, що цілком відповідає її позиціонуванню.

GIGABYTE GA-B150M-DS3H

Що ж стосується зручності складання, то всі порти та роз’єми розташовані на оптимальних місцях, DIMM-слоти обладнані засувками тільки з одного боку, а порти SATA 6 Гбіт/с притулилися ближче до середини правого краю, а виходить, не будуть перекриті навіть великою відеокартою.

GIGABYTE GA-B150M-DS3H

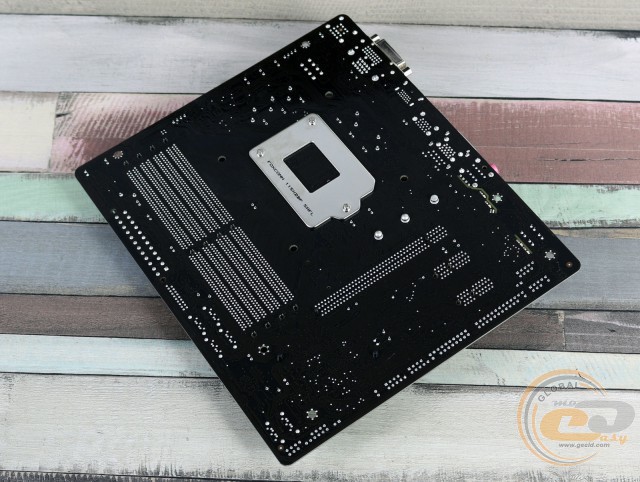

На звороті друкованої плати знаходиться опорна пластина процесорного роз’єму й пластикові кліпси кріплення єдиного радіатора.

GIGABYTE GA-B150M-DS3H

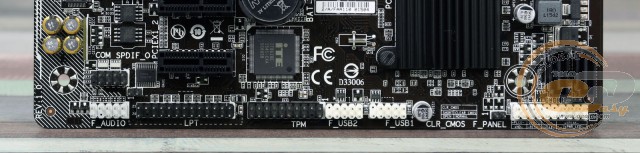

У нижній частині розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порти COM, LPT і TPM, колодка підключення фронтальної панелі та джампер для скидання CMOS. Додатково відзначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

GIGABYTE GA-B150M-DS3H GIGABYTE GA-B150M-DS3H

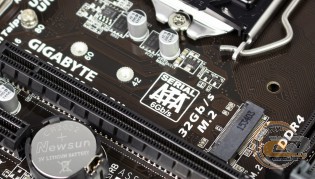

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 із пропускною здатністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260 і M.2 2280) і шістьма портами SATA 6 Гбіт/с.

GIGABYTE GA-B150M-DS3H

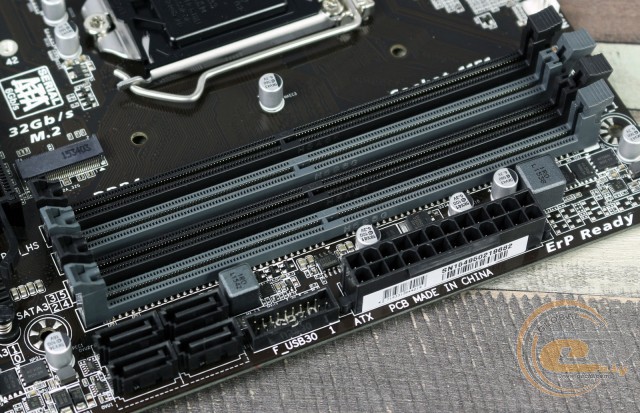

Плата GIGABYTE GA-B150M-DS3H оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, які працюють на частотах до 2133 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для більшості поставлених завдань.

Також на правій стороні знаходиться колодка для підключення виносної панелі з портами USB 3.0. Усього новинка може похвалитися шістьма портами USB 3.0: двома внутрішніми та чотирма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-B150M-DS3H

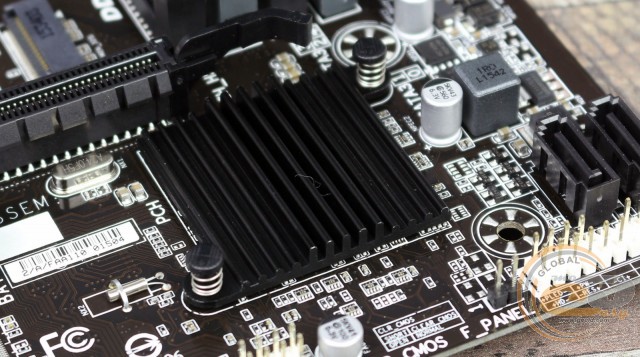

Система охолодження розглянутої плати складається з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсету Intel B150. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 34°C;
  • дроселі підсистеми живлення процесора – 61,1°C;
  • польові транзистори підсистеми живлення процесора – 64,4°C.

Як бачимо, температури елементів підсистеми живлення процесора досить високі через відсутність радіаторів, однак до критичних значень усе ще є запас. До того ж дані показники дещо кращі, аніж у порівнянної за вартістю GIGABYTE GA-B150M-HD3 DDR3.

GIGABYTE GA-B150M-DS3H

GIGABYTE GA-B150M-DS3H

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL95858. Елементна база материнської плати набрана за допомогою надійних комплектуючих. До її складу увійшли твердотільні конденсатори та дроселі з феритовим осердям.

GIGABYTE GA-B150M-DS3H

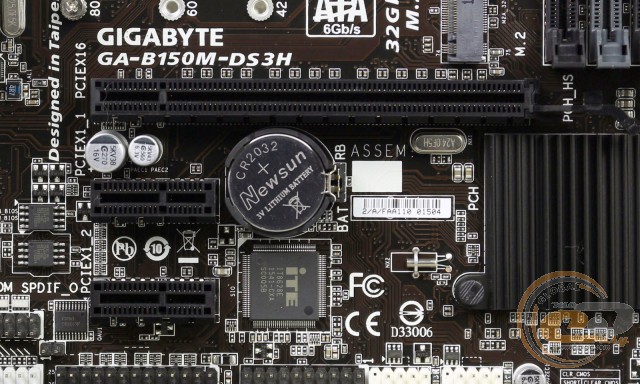

Для розширення функціональності GIGABYTE GA-B150M-DS3H у розпорядженні в користувача є три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1.

Присутня можливість встановлення тільки однієї відеокарти, що цілком логічно для недорогої материнської плати формату microATX. Якщо ж у вас є необхідність у слоті PCI, то в якості альтернативи можна розглянути згадану вище модель GIGABYTE GA-B150M-HD3 DDR3.

GIGABYTE GA-B150M-DS3H

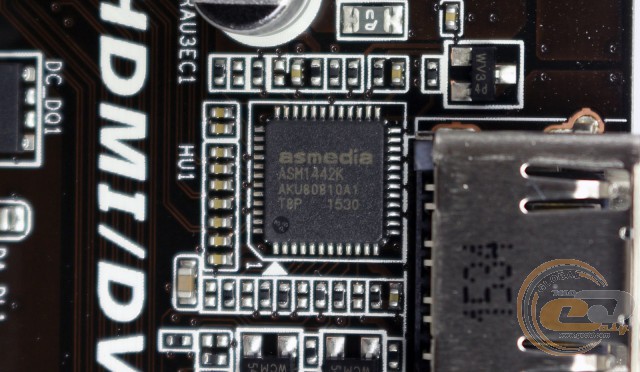

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: D-Sub, HDMI і DVI-D, обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

GIGABYTE GA-B150M-DS3H

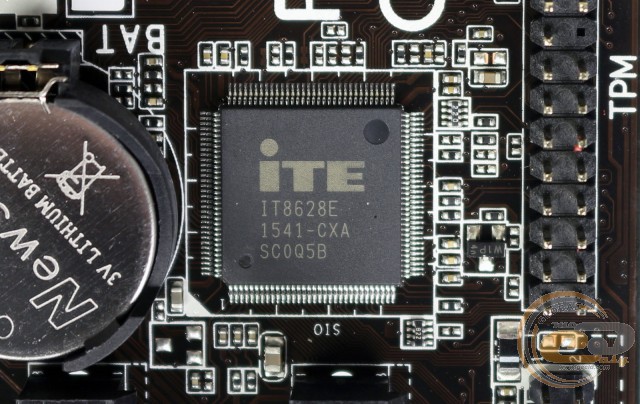

Можливості Multi I/O покладені на мікросхему ITE IT8628E, яка керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.

GIGABYTE GA-B150M-DS3H

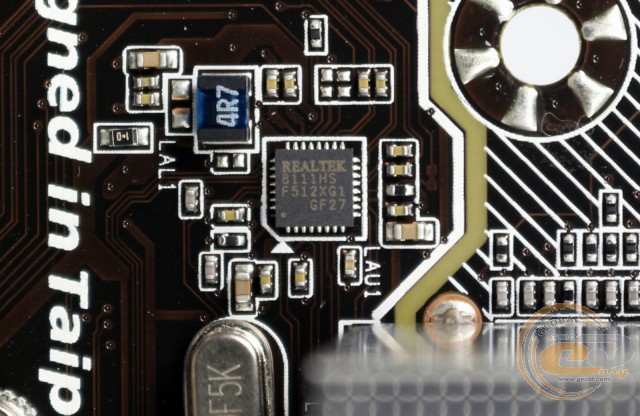

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111HS. А за допомогою ПЗ cFosSpeed Internet Accelerator Software, доступного для завантаження на сторінці підтримки материнської плати, можна встановити пріоритети на доступ до мережевих ресурсів.
