Огляд і тестування материнської плати GIGABYTE GA-B150M-D3H

Компанія GIGABYTE може похвалитися доволі широким модельним рядом материнських плат, завдяки чому ви без проблем зможете підібрати необхідну функціональність, не переплачуючи за непотрібні особисто вам можливості. Не стали винятком і материнські плати на чіпсеті Intel B150, який дозволяє заощадити на покупці, якщо вам не потрібна можливість розгону процесора з розблокованим множником.

GIGABYTE GA-B150M-D3H

Серед розмаїття моделей, що не відносяться до ігрових серій на Intel B150, материнська плата GIGABYTE GA-B150M-D3H є найдорожчою в форматі microATX, оскільки об'єднала в собі переваги доступніших версій, таких як GIGABYTE GA-B150M-DS3H, GIGABYTE GA-B150M-D2V та інших розглянутих нами раніше моделей. За середньою ціною близько $100 – 105, вона пропонує не лише підтримку чотирьох DIMM-слотів і хороші можливості з організації дискової підсистеми, а й зручну конфігурацію інтерфейсної панелі, що буде корисним у разі складання HTPC. Ну а перш ніж переходити безпосередньо до її огляду, відзначимо, що в продажу також наявна модифікація з підтримкою пам'яті DDR3.

Специфікація:

Виробник і модель

GIGABYTE GA-B150M-D3H

Чіпсет

Intel B150

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою 64 ГБ пам'яті з частотою до DDR4-2133 МГц включно

Слоти розширення

1 x PCI Express 3.0 x16 (у режимі х16)

1 x PCI Express 3.0 x16 (у режимі х4)

2 х PCI

Дискова підсистема

Чіпсет Intel B150 підтримує:

1 x SATA Express (не сумісний з SATA 6 Гбіт/с)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

6 х SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC892

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті та елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x DVI-D

1 х D-Sub

1 x HDMI

1 x RJ45

4 x USB 3.0

2 x USB 2.0

6 x аудіопортів

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

1 х COM

1 x LPT

1 x TPM

1 х S/PDIF Out

1 x Thunderbolt

BIOS

2 x 128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

244 x 225 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-B150M-D3H GIGABYTE GA-B150M-D3H

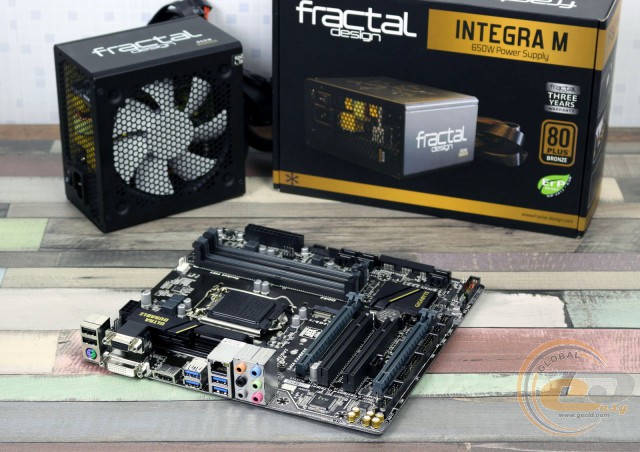

Материнська плата GIGABYTE GA-B150M-D3H постачається в коробці, виготовленій зі щільного картону та прикрашеній поліграфією в темно-жовтих тонах. Велику частину лицьової сторони займає логотип фірмової концепції Ultra Durable, а на зворотну винесені ключові переваги продукту й короткі технічні характеристики.

GIGABYTE GA-B150M-D3H

У коробці з даною моделлю постачається лише стандартний набір аксесуарів у вигляді диска з драйверами й утилітами, паперової документації, двох SATA-шлейфів і заглушки інтерфейсної панелі, що цілком очікувано для недорогої материнської плати.

Дизайн і особливості плати

GIGABYTE GA-B150M-D3H

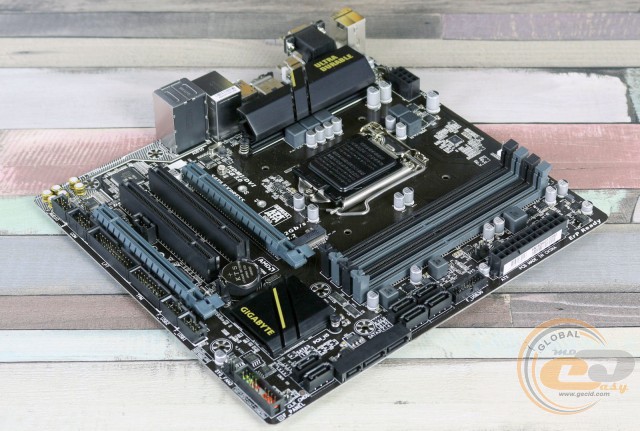

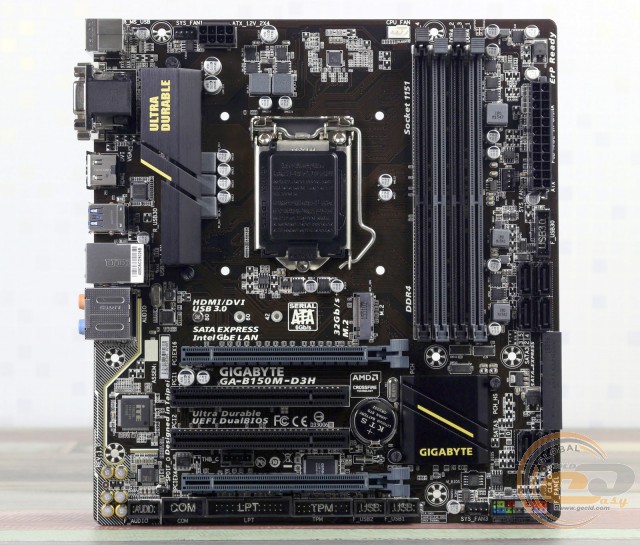

GIGABYTE GA-B150M-D3H виготовлена на друкованій платі темно-коричневого кольору з оформленням у сіро-чорних тонах. Трохи освіжають її дизайн вставки жовтого кольору на радіаторах системи охолодження, але загалом оформлення досить суворе та стримане.

GIGABYTE GA-B150M-D3H

Що ж стосується зручності складання, то всі порти й роз'єми розташовані на оптимальних місцях, DIMM-слоти обладнані засувками тільки з одного боку, а порти SATA 6 Гбіт/с розпаяні таким чином, що навіть велика відеокарта не буде перекривати до них доступ, незважаючи на їх перпендикулярне розташування відносно поверхні.

GIGABYTE GA-B150M-D3H

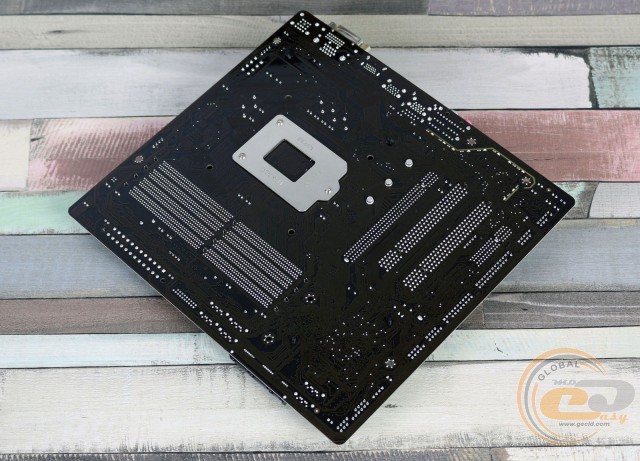

На зворотному боці друкованої плати знаходиться опорна пластина процесорного роз'єму і пластикові кліпси кріплення радіаторів. Оскільки це вже далеко не перша материнська плата на Intel B150 у нашій тестовій лабораторії, можна сміливо заявити, що такий простий спосіб фіксації радіаторів не позначається негативно на температурі ключових компонентів.

GIGABYTE GA-B150M-D3H

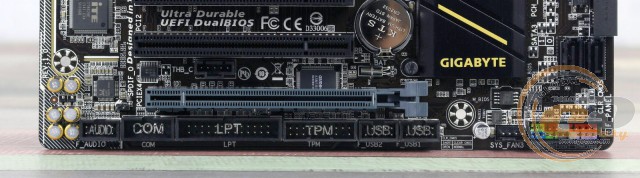

У нижній частині розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, S/PDIF Out, порти COM, LPT, Thunderbolt і TPM, колодка підключення фронтальної панелі та джампер для скидання CMOS. Додатково відзначимо дві колодки для активації портів USB 2.0. Всього на платі силами чіпсета реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.

GIGABYTE GA-B150M-D3H

GIGABYTE GA-B150M-D3H

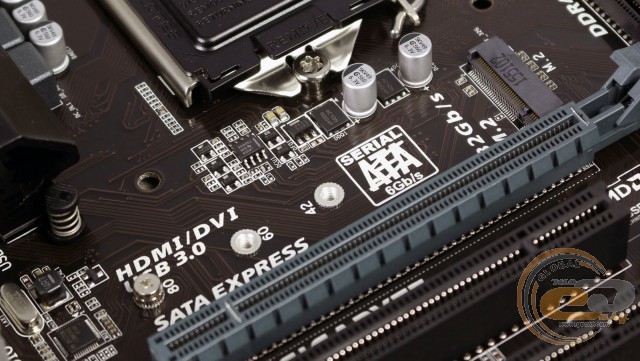

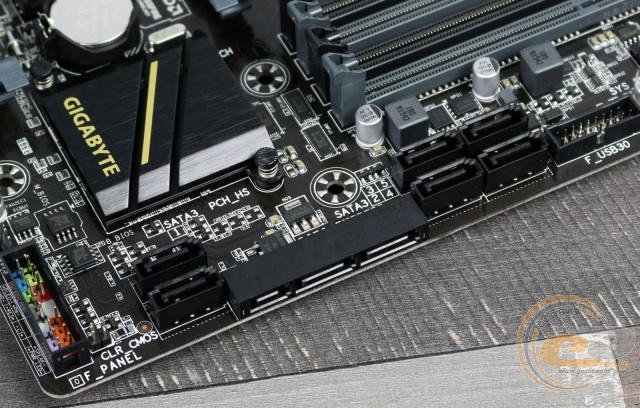

Можливості з організації дискової підсистеми представлені роз'ємом M.2 Socket 3 з пропускною спроможністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260 і M.2 2280), одним SATA Express, який в даному випадку є несумісним зі звичайними SATA 6 Гбіт/с, і шістьма портами SATA 6 Гбіт/с.

GIGABYTE GA-B150M-D3H

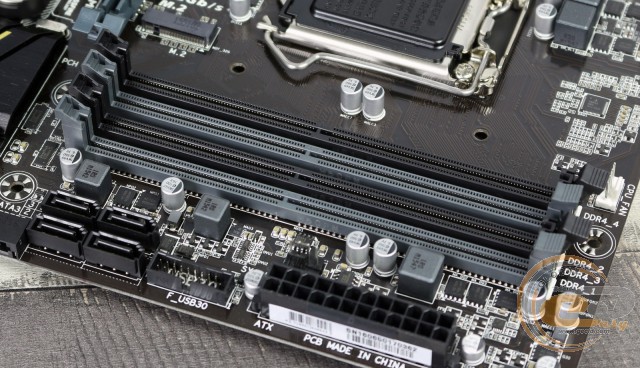

Плата GIGABYTE GA-B150M-D3H оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, що працюють на частотах до 2133 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для більшості поставлених завдань.

Також на правій стороні розташована колодка для підключення виносної панелі з портами USB 3.0. Всього новинка може похвалитися шістьма портами USB 3.0: двома внутрішніми і чотирма на інтерфейсній панелі. Всі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-B150M-D3H

GIGABYTE GA-B150M-D3H

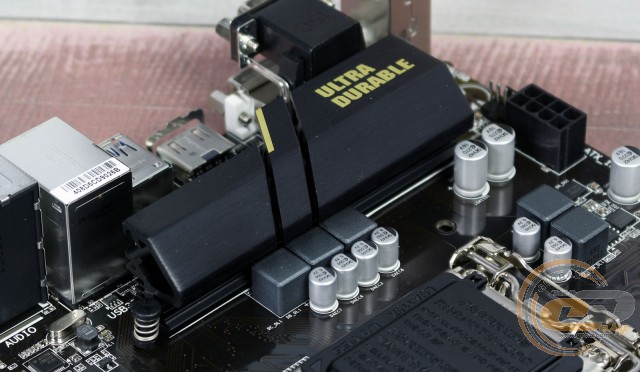

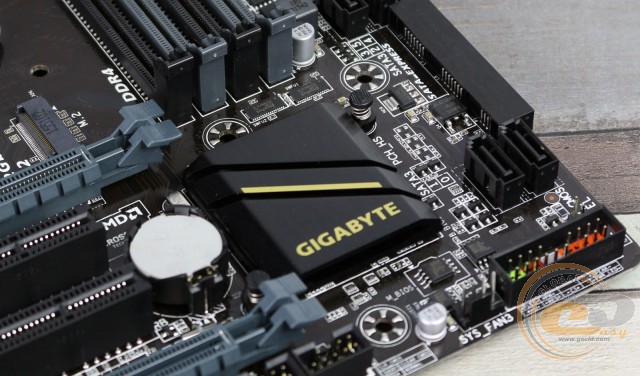

Система охолодження плати складається з двох алюмінієвих радіаторів, один з яких здійснює відведення тепла від чіпсета Intel B150, в той час як інший накриває польові транзистори підсистеми живлення. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсета – 32,7°C;
  • дроселі підсистеми живлення процесора – 64,8°C;
  • адіатор на польових транзисторах підсистеми живлення процесора – 47,1°C.

Як бачимо, наявність радіатора на елементах підсистеми живлення покращує їх температурний режим, що однозначно є перевагою GIGABYTE GA-B150M-D3H, адже розглянуті раніше моделі серії GIGABYTE B150 були позбавлені цього.

GIGABYTE GA-B150M-D3H

GIGABYTE GA-B150M-D3H

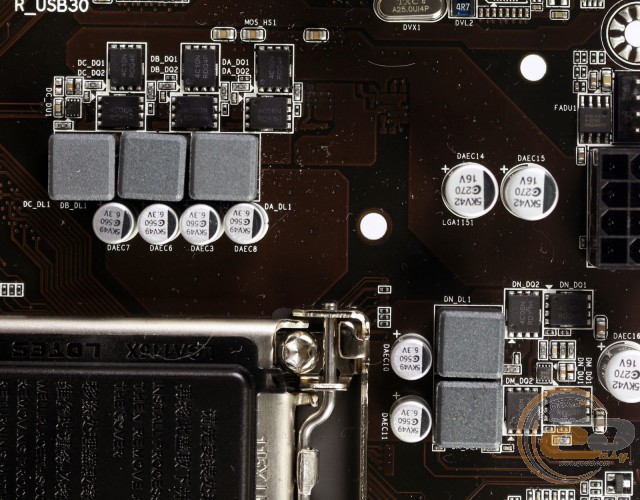

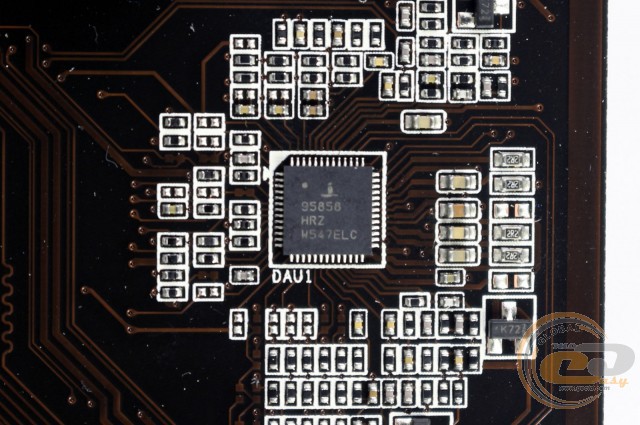

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ISL95858. Елементна база материнської плати набрана за допомогою надійних комплектуючих. До її складу увійшли твердотільні конденсатори та дроселі з феритовим осердям.

GIGABYTE GA-B150M-D3H

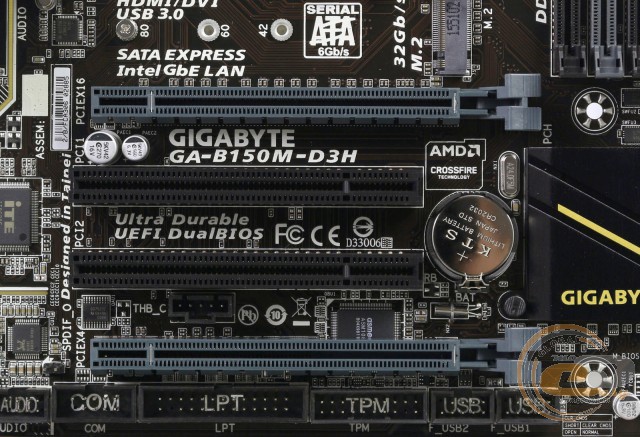

Для розширення функціональності GIGABYTE GA-B150M-D3H у користувача є в розпорядженні чотири слота:

  1. PCI Express 3.0 x16 (у режимі х16);
  2. PCI;
  3. PCI;
  4. PCI Express 3.0 x16 (у режимі х4).

Як бачимо, для організації графічної підсистеми є два слоти PCI Express x16, один з яких підключений до процесора та завжди використовує 16 ліній PCI Express 3.0, тоді як другий підтримує тільки 4 чіпсетні лінії. У разі встановлення двох відеокарт, вони працюватимуть за не надто вдалою схемою х16+х4, яка до того ж підтримується лише графічними прискорювачами AMD.

GIGABYTE GA-B150M-D3H

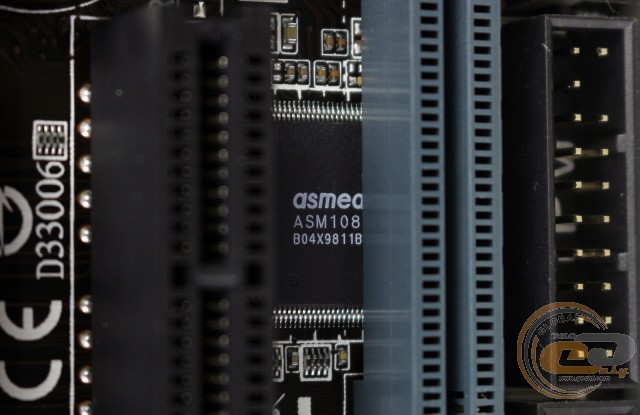

Оскільки чіпсет Intel B150 не підтримує інтерфейс PCI, то функціонування відповідних слотів реалізоване за допомогою мосту ASMedia ASM1083.

GIGABYTE GA-B150M-D3H

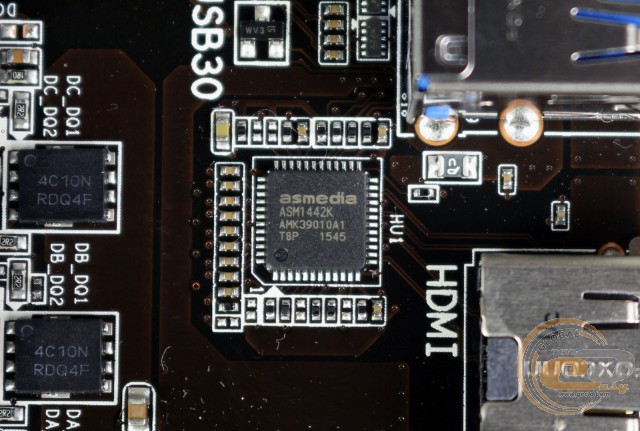

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: D-Sub, HDMI і DVI-D, обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

GIGABYTE GA-B150M-D3H

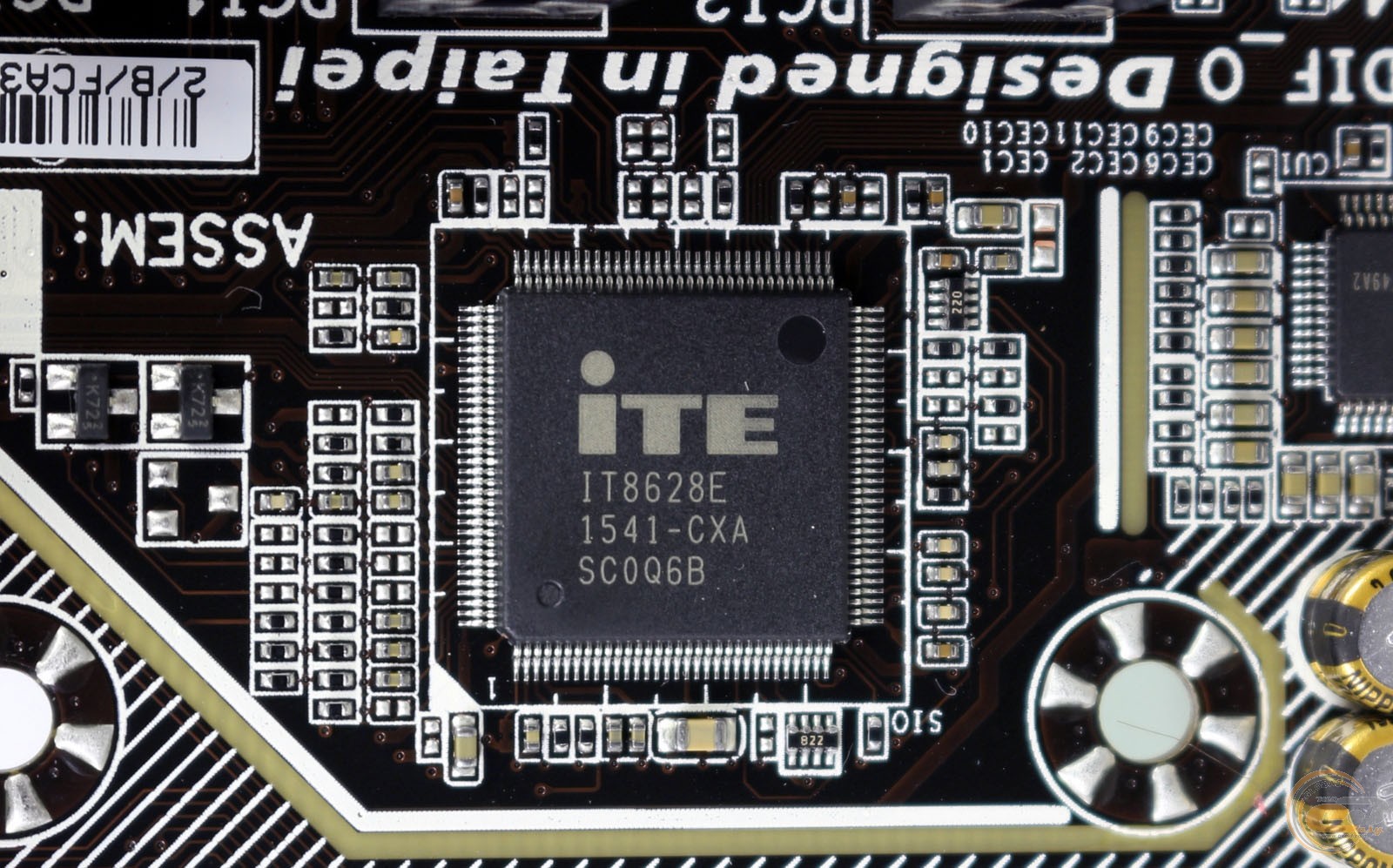

Можливості Multi I/O покладені на мікросхему ITE IT8628E, яка керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.
