Огляд і тестування материнської плати GIGABYTE GA-B150M-D2V

Найчастіше для складання домашньої системи в умовах обмеженого бюджету доводиться відмовлятися від купівлі оверклокерських процесорів Intel із розблокованим множником (з індексом «K» у назві). У результаті придбання дорогої материнської плати на флагманському чіпсеті Intel Z170 виглядає не дуже доцільно. Хорошою альтернативою в подібній ситуації можуть виступити моделі на більш доступному Intel B150, який номінально не підтримує розгін процесорів, але має достатню функціональність для домашнього або офісного ПК. На користь останнього сценарію також виступає підтримка технології Intel Small Business Advantage (Intel SBA), яка дозволяє спростити адміністрування комп'ютера.

GIGABYTE GA-B150M-D2V

У даному огляді ми познайомимо вас з однією із найдоступніших моделей компанії GIGABYTE формату microATX, виконаною на Intel B150. Мова йде про GIGABYTE GA-B150M-D2V, середня роздрібна вартість якої знаходиться в межах $73. Давайте ж розберемося, якими можливостями володіє пристрій за настільки невеликі гроші.

Специфікація:

Виробник і модель

GIGABYTE GA-B150M-D2V

Чіпсет

Intel B150

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою 32 ГБ пам'яті з частотою до DDR4-2133 МГц

Слоти розширення

1 x PCI Express 3.0 x16

2 x PCI Express 3.0 x1

Дискова підсистема

Чіпсет Intel B150 підтримує:

6 х SATA 6 Гбіт/с

LAN

1 x Realtek 8111G (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 x роз’єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x PS/2

1 x DVI-D

1 х D-Sub

1 x RJ45

4 x USB 3.0

2 x USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х COM

1 x TPM

1 х S/PDIF Out

BIOS

64 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

226 x 174 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-B150M-D2V GIGABYTE GA-B150M-D2V

Материнська плата GIGABYTE GA-B150M-D2V постачається в коробці, виконаній зі щільного картону й прикрашеній поліграфією в темно-жовтих тонах. Більшу частину лицьової сторони займає логотип фірмової концепції Ultra Durable, а на зворотну винесені ключові переваги продукту та короткі технічні характеристики.

GIGABYTE GA-B150M-D2V

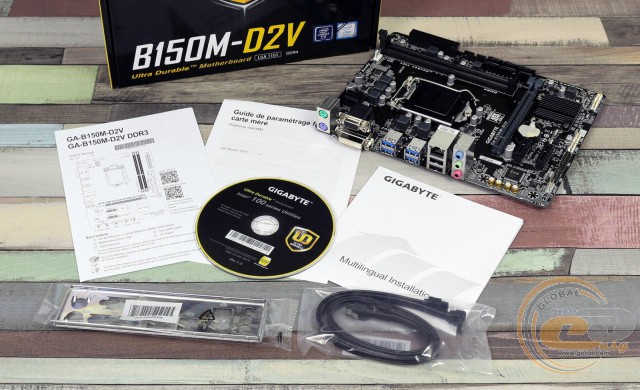

В коробці з розглянутою моделлю постачається тільки стандартний набір аксесуарів у вигляді диска із драйверами та утилітами, паперової документації, двох SATA-шлейфів і заглушки інтерфейсної панелі.

Дизайн і особливості плати

GIGABYTE GA-B150M-D2V

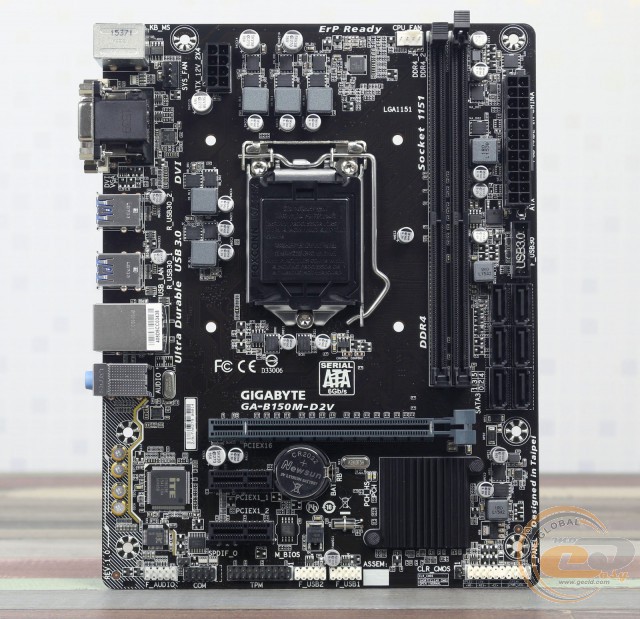

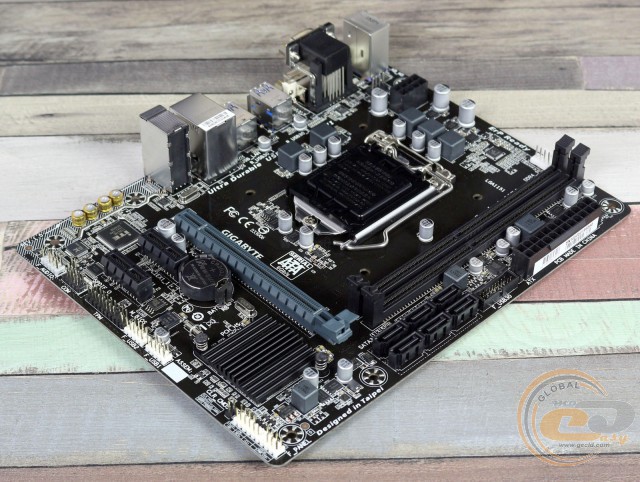

В основі GIGABYTE GA-B150M-D2V лежить друкована плата формату microATX зі зменшеною до 174 мм шириною. Однак усі кріпильні отвори на місцях, тому краї при складанні провисати не будуть. Традиційно для недорогих пристроїв використовується текстоліт темно-коричневого кольору й оформлення в сіро-чорних кольорах. У підсумку дизайн даної моделі можна охарактеризувати як дуже стриманий, що цілком відповідає її позиціонуванню.

GIGABYTE GA-B150M-D2V

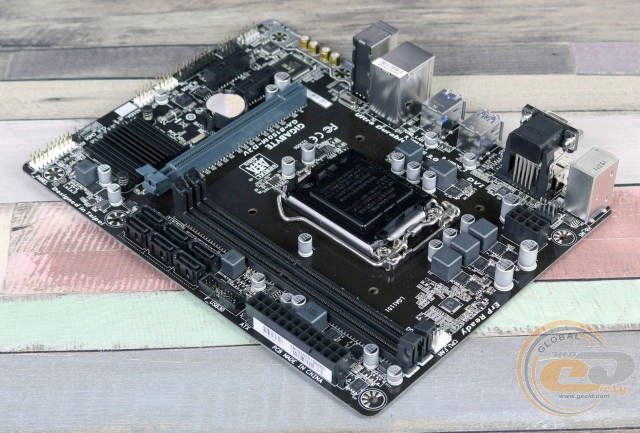

Що ж стосується компонування набортних елементів, то розташування всіх портів і роз’ємів не ускладнить процес збирання системи: DIMM-слоти для більшої зручності обладнані засувками тільки з одного боку, а порти SATA 6 Гбіт/с розташовані ближче до середини правого краю, тобто вони не будуть перекриті навіть дуже габаритною відеокартою.

GIGABYTE GA-B150M-D2V

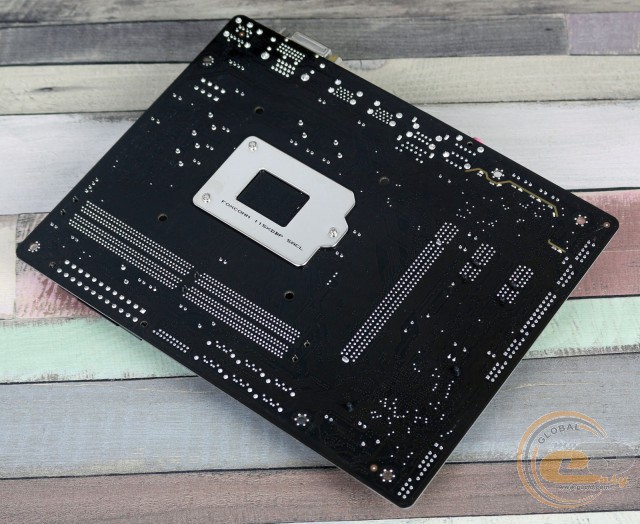

На звороті друкованої плати знаходиться опорна пластина процесорного роз’єму та пластикові кліпси кріплення єдиного радіатора. Подібний принцип кріплення цілком звичний для чіпсету Intel B150 і не викликає ніяких питань через його низький рівень тепловиділення.

GIGABYTE GA-B150M-D2V

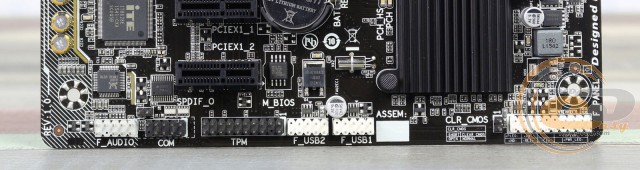

У нижній частині розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порти COM і TPM, колодка підключення фронтальної панелі та джампер для скидання CMOS. Додатково відзначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

GIGABYTE GA-B150M-D2V

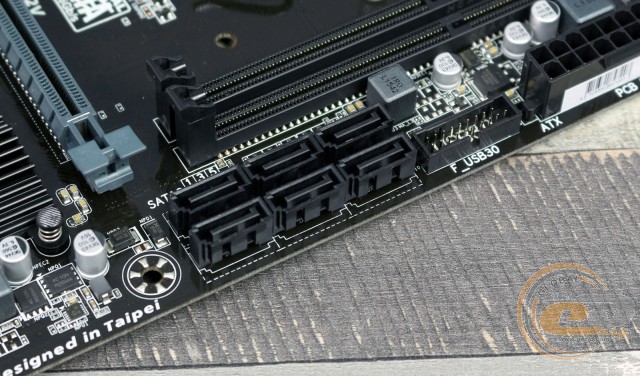

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с, за коректну роботу яких відповідає набір системної логіки.

GIGABYTE GA-B150M-D2V

Плата GIGABYTE GA-B150M-D2V оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, які працюють на частотах до 2133 МГц. Максимальний об’єм пам'яті може досягати 32 ГБ, чого буде достатньо для більшості поставлених завдань.

Також на правій стороні знаходиться колодка для підключення виносної панелі з портами USB 3.0. Усього новинка може похвалитися шістьма портами USB 3.0: двома внутрішніми та чотирма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-B150M-D2V

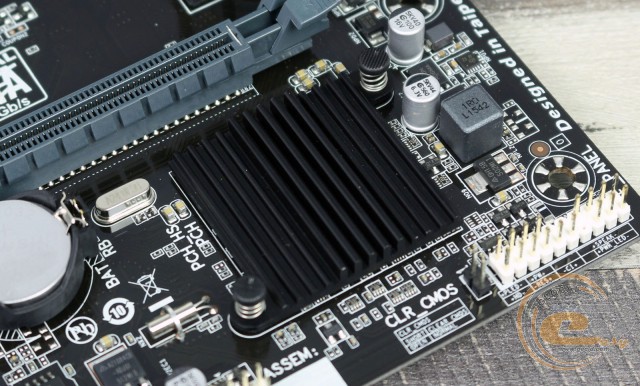

Підсистема охолодження розглянутої плати складається з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсету Intel B150. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 35,9°C;
  • дроселі підсистеми живлення процесора – 62,5°C;
  • польові транзистори підсистеми живлення процесора – 72,6°C.

Як бачимо, температури елементів підсистеми живлення процесора досить високі через відсутність радіаторів, однак до критичних значень усе ще є запас.

GIGABYTE GA-B150M-D2V

GIGABYTE GA-B150M-D2V

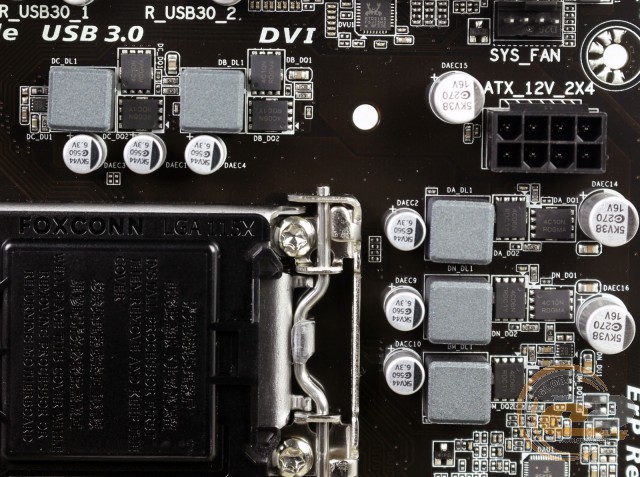

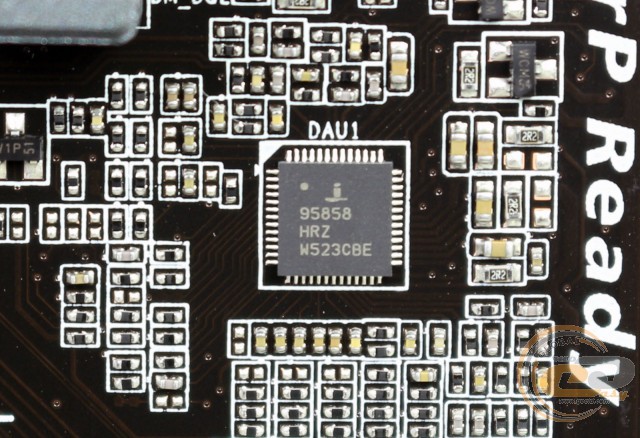

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL95858. Елементна база материнської плати набрана за допомогою якісних комплектуючих. До її складу ввійшли твердотільні конденсатори та дроселі з феритовим осердям.

GIGABYTE GA-B150M-D2V

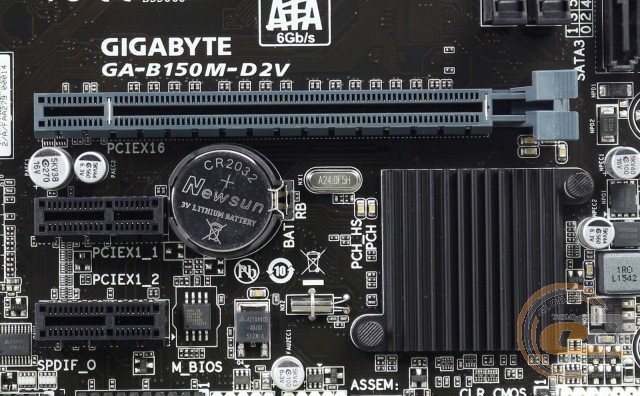

Для розширення функціональності GIGABYTE GA-B150M-D2V у розпорядженні в користувача є три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;

Як бачимо, присутня можливість встановлення тільки однієї відеокарти, що цілком логічно для недорогої материнської плати формату microATX. Якщо ж у вас є необхідність у слоті PCI, то в якості альтернативи можна розглянути модель GIGABYTE GA-B150M-D3V DDR3.

GIGABYTE GA-B150M-D2V

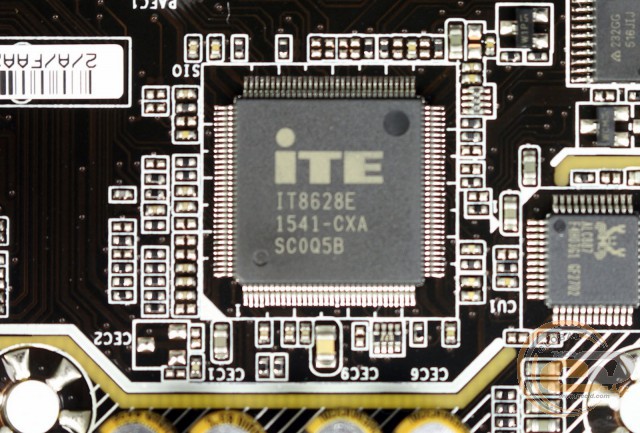

Можливості Multi I/O покладені на мікросхему ITE IT8628E, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

GIGABYTE GA-B150M-D2V

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111G. А за допомогою ПЗ cFosSpeed Internet Accelerator Software, доступного для завантаження на сторінці підтримки материнської плати, можна встановити пріоритети на доступ до мережевих ресурсів.
