Огляд і тестування материнської плати GIGABYTE GA-A75M-D2H

01-04-2012

У нашій тестовій лабораторії побувала ще одна материнська плата, заснована на системній логіці AMD A75, яка призначена для роботи з APU AMD Llano –GIGABYTE GA-A75M-D2H. Ця плата виконана у форм-факторі MicroATX, що робить її найбільш підходящою як основа для компактного домашнього медіацентра або недорогої робочої системи. Наявність як аналогового, так і цифрового відеовиходів дозволяє підключати монітори з різним типом інтерфейсів. У той же час, материнська плата має два роз’єми PCI-E x16 і підтримує передачу даних за допомогою порту USB 3.0. Розглянемо GIGABYTE GA-A75-D2H більш детально.

GIGABYTE GA-A75M-D2H

Специфікація материнської плати GIGABYTE GA-A75M-D2H:

Виробник

GIGABYTE

Модель

GA-A75M-D2H

Чіпсет

AMD A75 FCH

Процесорний роз’єм

Socket FM1

Підтримувані процесори

AMD A & E2 серій

Використовувана пам'ять. Тип, частота, МГц

DDR3 2400(OC)/1866/1600/1333/1066

Підтримка пам'яті

2 x 1.5V DIMM двоканальної архітектури.
Максимальний об'єм пам'яті - 32 ГБ

Вбудована графіка

APU (серія Radeon HD 6000):
1 x D-Sub
1 x DVI-D
1 x HDMI

Слоти розширення

1 x PCI-E x16 підтримує x16 ліній PCI-E
1 x PCI-E x16 підтримує x4 ліній PCI-E
1 x PCI-E x1
1 x PCI

Дискова підсистема

6 x SATA 6.0 Гбіт/с
 з можливістю організації SATA RAID 0, 1, 10 і JBOD

LAN

Гігабітний мережний контролер RTL8111E

Звукова підсистема

Realtek ALC889, 8-канальний High-Definition Audio кодек

Живлення

24-контактний роз’єм живлення ATX, 4-
контактний роз’єм живлення ATX12V

Охолодження

Алюмінієвий радіатор на FCH

Роз’єми для вентиляторів

1 x APU
1 x корпусний вентилятор

Зовнішні порти I/O

1 x PS/2 (клавіатура/миша)
1 x DVI-D
1 x D-SUB
1 x HDMI
1 x LAN (RJ45) порт
2 x USB 3.0
4 x USB 2.0
1 x оптичний S/PDIF
3 x 3.5 мм аудіо роз’єм (лінійний вхід/лінійний вихід/мікрофон)

Внутрішні порти I/O

1 x USB 2.0 (2 додаткових)
1 x USB 3.0 (2 додаткових)
6 x SATA 6.0 Гбіт/с
1 x S/PDIF
1 x COM порт
1 x TPM
Аудіо роз’єми передньої панелі
Роз’єм системної панелі

BIOS

2 x 32 Mbit Flash, DualBIOS, Award BIOS, PnP 1.0a, DMI v2.0, SM BIOS V2.4, ACPI V1.0b

Фірмові технології

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2
EasyTune
Smart Recovery
Auto Green
ON/OFF Charge
3TB+ Unlock
Q-Share

Комплектація

 Посібник користувача;
 2 x SATA 6.0 Гбіт/с кабелі;
 заглушка задньої панелі;
 диск з драйверами і утилітами

Форм-фактор,
розміри, мм

MicroATX
244 x 225

Сайт виробника

http://www.gigabyte.ua/
Нові версії BIOS і драйверів можна загрузити з сторінки загрузки.

GIGABYTE GA-A75M-D2H

Материнська плата GIGABYTE GA-A75M-D2H поставляється в компактній картонній коробці з якісною поліграфією. Верхню частину лицьової сторони упаковки займає велика емблема фірмової концепції Super4, а в нижній частині великими літерами є найменування моделі материнської плати. Крім того, тут можна знайти декілька додаткових піктограм, що вказують на ті чи інші особливості виробу, серед яких можна відзначити підтримку інтерфейсів USB 3.0 і SATA 6 Гбіт/с, а також підтримку платою технології Dual Graphics, хоча перші два підтримуються за замовчуванням FCH A75, а Dual Graphics підтримується з усіма APU A-серії.

На звороті коробки є розширена інформація про особливості фірмових технологій, частин GIGABYTE Super4. Розглянемо їх детальніше.

  1. SAFE містить у собі: технологію DualBIOS - 2 мікросхеми пам'яті, що зберігають мікропрограму BIOS; One fuse per usb port - для кожного USB-порту є окремий запобіжник; 50,000 hr. Solid Capacitors – 50 000 годин наробітку на відмову для твердотільних конденсаторів.
  2. SPEED містить у собі: Ultra Durable desing - говорить про те, що плата належить до серії Ultra Durable і має якісну елементну базу; 3x USB Power Boost+ On/Off Charge Technology - сила струму збільшена втричі для підтримки зовнішніх пристроїв USB, а також можлива зарядка їх від USB-порту при виключеному ПК; Ultimate DirectX11 graphics performance - висока продуктивність графічної системи.
  3. SAVINGS містить у собі: Lower RDS(on) Mosfets - транзистори мають поліпшені характеристики і знижений опір при перемиканні станів; Lower CPU Zone Temperature - менша температура зони APU; High Power-Efficiency - ефективний вузол живлення.
  4. SOUND містить у собі: Hi-End 108 db HD Audio – аудіокодек і його обв'язка гарантують співвідношення сигнал/шум 108 дБ.

Комплект поставки материнської плати GIGABYTE GA-A75M-D2H містить у собі наступні елементи:

  • посібник користувача;
  • 2 x SATA 6.0 Гбіт/с кабелі;
  • заглушку інтерфейсної панелі;
  • диск з драйверами і утилітами.

Щедрою комплектацію назвати складно, але враховуючи вартість материнської плати, можна сказати, що вона відповідна.

GIGABYTE GA-A75M-D2H

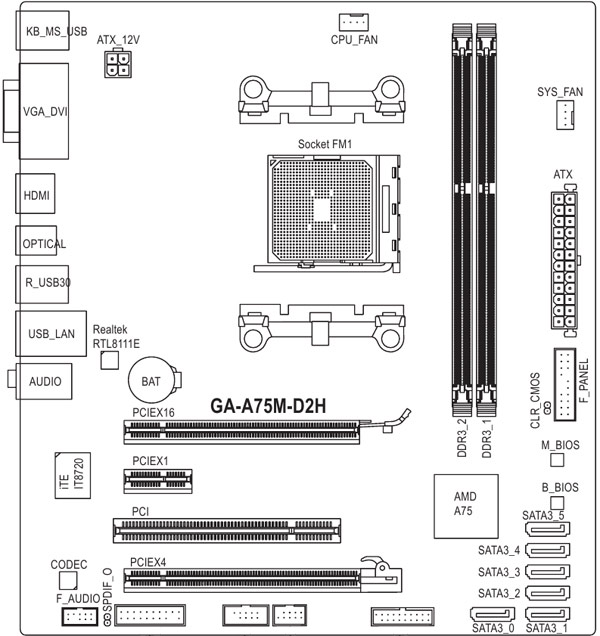

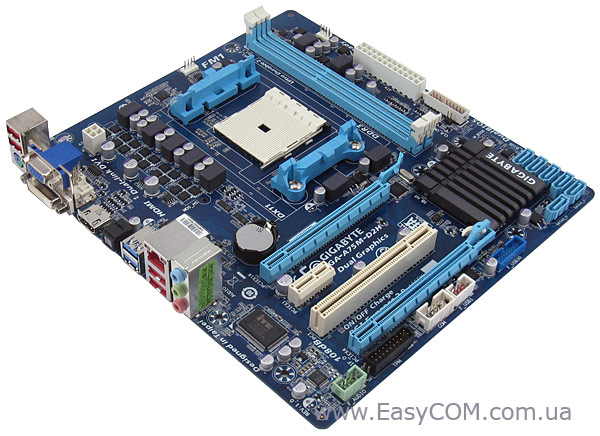

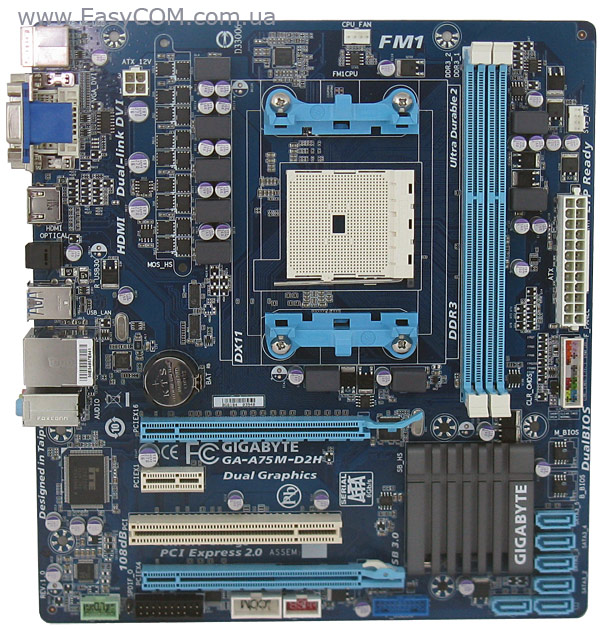

Розглянута материнська плата GIGABYTE GA-A75M-D2H виконана у форм-факторі MicroATX, вона має скромні габарити 244 x 225 мм і ряд компромісних компонувальних рішень, характерних для компактного формату. Так, всі найбільш важливі порти і роз’єми розташовані зручно по краям плати. Не самим позитивним моментом у компонуванні є близьке сусідство слотів під оперативну пам'ять з процесорним роз’ємом – при встановленні досить широкого процесорного кулера модулі пам'яті, оснащені радіаторами, можуть і не поміститися. Сусідство роз’єму живлення ATX і роз’єму передньої панелі може створити незручності при складанні комп'ютера. Якщо встановити великогабаритну відеокарту, то не буде можливості замінити або додати модулі оперативної пам'яті, необхідно буде витягати відеокарту. А встановлена великогабаритна відеокарта в другий роз’єм PCI-E x16 може перекрити доступ до колодок підключення TPM, COM, USB. Також варто звернути увагу на те, що верхній і нижній праві кути не мають отворів для кріплення, тому при підключенні роз’єму живлення, вентилятора і накопичувачів слід бути обережним і не прикладати надмірних зусиль.

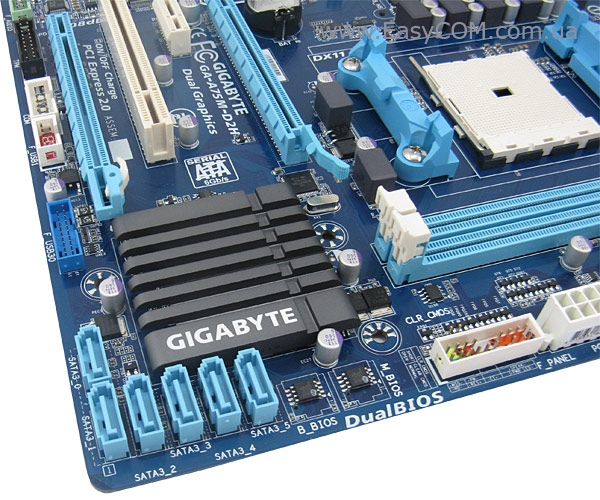

Під радіатором ховається FCH AMD A75, який виконує функції південного мосту, забезпечує підтримку шести портів SATA 6 Гбіт/с з можливістю організації SATA RAID рівнів 0, 1, 10 і JBOD, а також має інтегровану підтримку шести портів USB 2.0 (з 10 можливих) і чотирьох портів USB 3.0. Два порти USB 3.0 виведені на інтерфейсну панель, а ще два можна додатково вивести на передню панель через внутрішні роз’єми, однак відповідний модуль потрібно буде купити окремо.

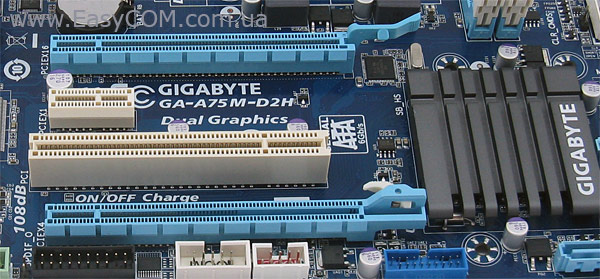

Для встановлення карт, які забезпечують додатковий функціонал, материнська плата має чотири слоти розширення, що є стандартом для форм-фактору MicroATX. Також GIGABYTE GA-A75-D2H має два PEG-слоти PCI-Express x16, але повношвидкісним є тільки верхній. Другий використовує тільки 4 лінії PCI-E, тому використовувати його для встановлення другої відеокарти не зовсім доцільно. Але у випадку використання відеокарт середнього рівня, може бути виправданим використання комбінації 16+4. Крім двох слотів PCI-Express x16, на розглянутій платі є по одному PCI-Express x1 і PCI.

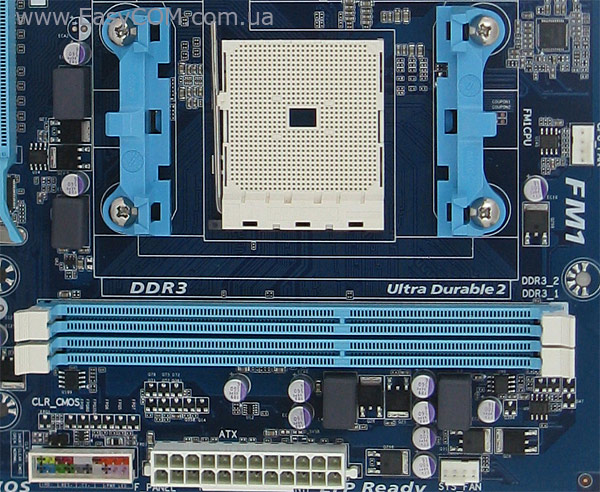

APU Llano має вбудований двоканальний контролер пам'яті DDR3 з гарантованою підтримкою модулів, що працюють на частотах аж до 1866 МГц для старших моделей. Також, згідно специфікації, можлива, але не гарантована, робота пам'яті на частоті до 2400 МГц у режимі розгону (Overclocking).

Оскільки материнська плата має всього 2 роз’єми для модулів пам'яті, то максимально можливий об'єм пам'яті становить 32 ГБ, досягти якого можна встановивши два модулі ємністю по 16 ГБ.

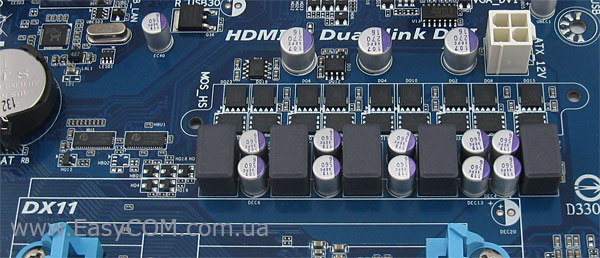

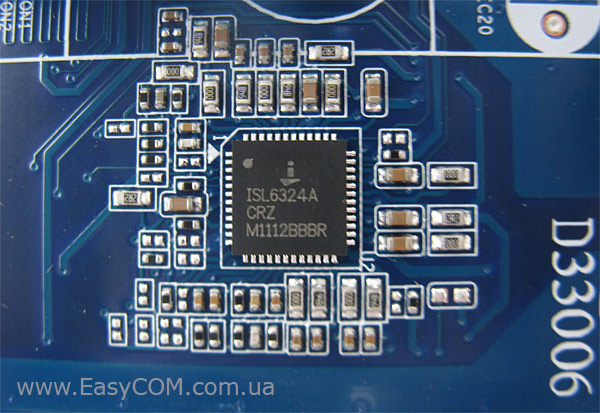

Для подачі енергії на APU на материнській платі GIGABYTE GA-A75M-D2H використовується п’ятифазний (4+1) стабілізатор живлення, енергія на який подається за допомогою 4-контактного роз’єму ATX12V, а в якості ШІМ-контролера використовується мікросхема Intersil ISL6324A. За заявою виробника, компоненти, з яких побудований вузол живлення, відрізняються високою надійністю. До складу елементної бази входять: дроселі з феритовою серцевиною, високоякісні твердотільні конденсатори. Таким чином, можна припустити, що така конфігурація системи живлення орієнтована на надійність і тривалий термін служби.

Для охолодження елементів материнської плати GIGABYTE GA-A75M-D2H використовується один алюмінієвий радіатор на мікросхемі AMD A75, що кріпиться на пластикових засувках. А ось силові елементи стабілізатора живлення процесора залишилися без радіатора. Але отвори для кріплення радіатора присутні. Температура під час тестування материнської плати на радіаторі «південного мосту» склала всього 45°C, що є гарним показником.

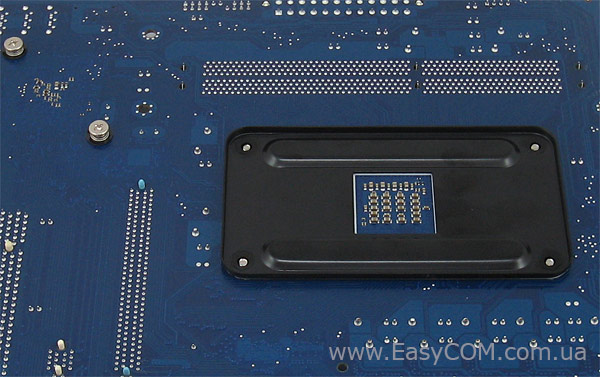

Зворотна сторона материнської плати примітна наявністю великої опорної пластини, яка надає додаткову жорсткість рамці для кріплення процесорного кулера.

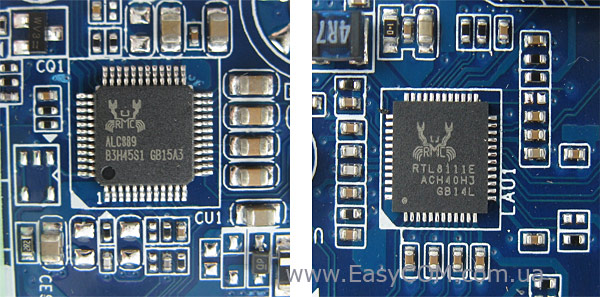

Звукова підсистема GIGABYTE GA-A75M-D2H заснована на HDA-кодеку 8-канального звуку Realtek ALC889, а для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek RTL8111E.

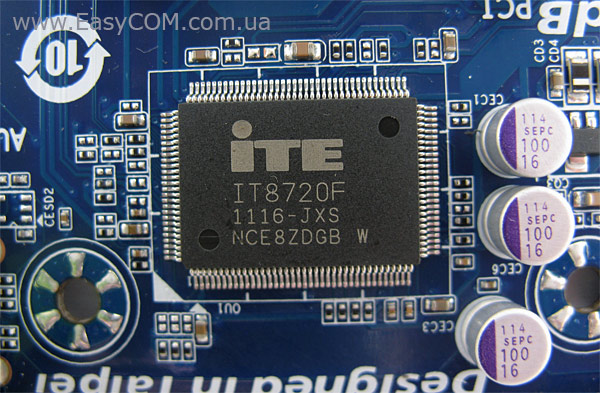

За реалізацію COM-порту, а також спостереження за температурою, частотою обертання і керування вентиляторами відповідає мікросхема ITE IT8720.

GIGABYTE GA-A75M-D2H

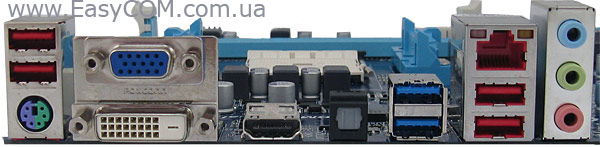

На інтерфейсну панель материнської плати GIGABYTE GA-A75M-D2H виведені наступні порти і роз’єми:

  • 1 x PS/2 (клавіатура/миша);
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 x LAN (RJ45) порт;
  • 2 x USB 3.0;
  • 4 x USB 2.0;
  • 1 x оптичний S/PDIF
  • 3 x 3.5 мм аудіо роз’єми (лінійний вхід/лінійний вихід/мікрофон).

Приємно відзначити, що для виводу зображення з вбудованого в APU відеоядра є найпоширеніші відеоінтерфейси: цифрові DVI-D, HDMI і аналоговий D-Sub. Це дозволить підключити монітори, як з аналоговим відеовходом, так і з цифровим. Порушують гармонію лише 3 аудіороз’єми, які не дозволять просто підключити будь-яку багатоканальну аудіосистему.

GIGABYTE GA-A75M-D2H

Для організації додаткового охолодження всередині системного блоку на материнській платі GIGABYTE GA-A75M-D2H, крім роз’єму для процесорного кулера, є всього один 4-контактний роз’єм під системний вентилятор. Якщо буде потреба іншим додатковим вентиляторам можна дати живлення тільки прямо від блока живлення.

BIOS

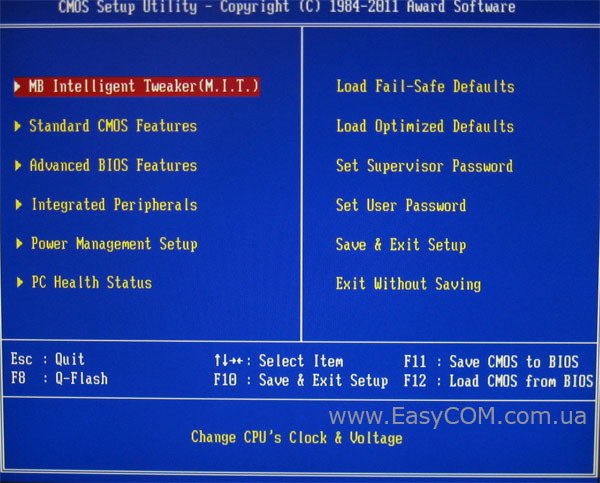

Материнська плата GIGABYTE GA-A75M-D2H використовує Award BIOS, інтерфейс якої має звичне оформлення, а навігація виконується винятково за допомогою клавіатури.

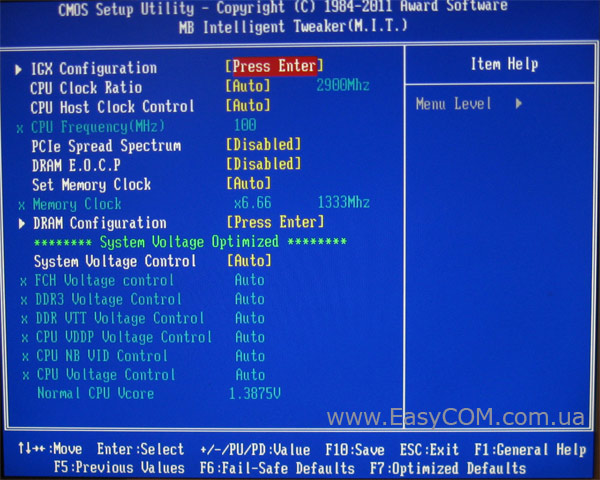

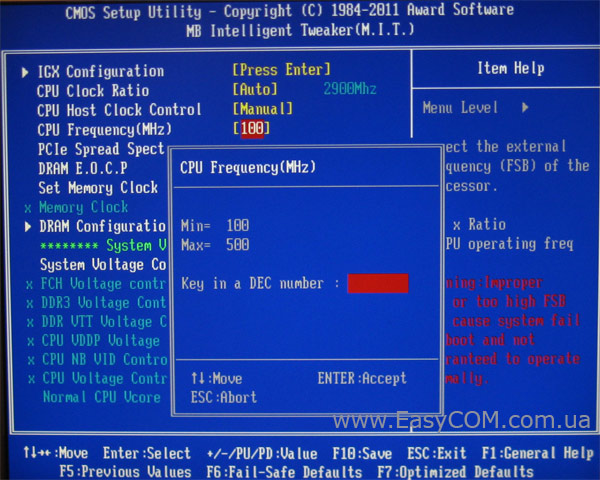

Всі призначені для розгону налаштування зосереджені в розділі «MB Intelligent Tweaker (M.I.T.)». Для зручності сприйняття, ми зібрали їх у загальну таблицю.

Параметр

Назва пункту меню

Діапазон

Крок

Множник APU

CPU Clock Ratio

 8 – max

0,5 - 1

Частота APU, МГц

CPU Frequency

100 – 500

1

Множник контролера пам'яті

Memory Clock

5,33 – 9,33

1,33

Частота інтегрованого відеоядра

VGA Core Clock

300 – 2000

1

Таймінгі пам'яті

CAS, 1T/2T Command Timing, RAS to CAS, Row Precharge Time, TwTr, Minimum RAS, Trfc0, Trfc1, Write Recovery Time, Precharge Time, Row Cycle Time, RAS to RAS





Напруга на APU, В

CPU Voltage Control

-0,6…+0,4

0,025

Напруга на чіпсеті, В

FCH Voltage Control

0,1 – 0,3

0,1



CPU VDDP Voltage Control

0,9 – 1,48

0,005

Напруга живлення контролера пам'яті, В

CPU NB VID Control

-0,6…+0,3

0,025

Напруга пам'яті, В

DDR3 Voltage Control

1,025 – 1,8

0,005



DDR3 VTT Voltage Control

0,515 – 1,145

0,005

Візуально є базовий арсенал опцій і налаштувань, необхідних для розгону обчислювальних і графічних блоків APU. Частоту тактового генератора можна плавно змінювати від 100 до вражаючих 500 МГц з кроком 1 МГц.

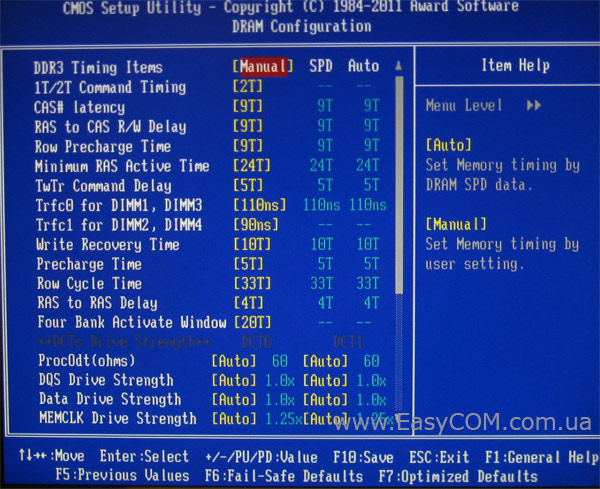

Пункт «DRAM Configuration» відкриває доступ до регулювань таймінгів і підтаймінгів оперативної пам'яті.

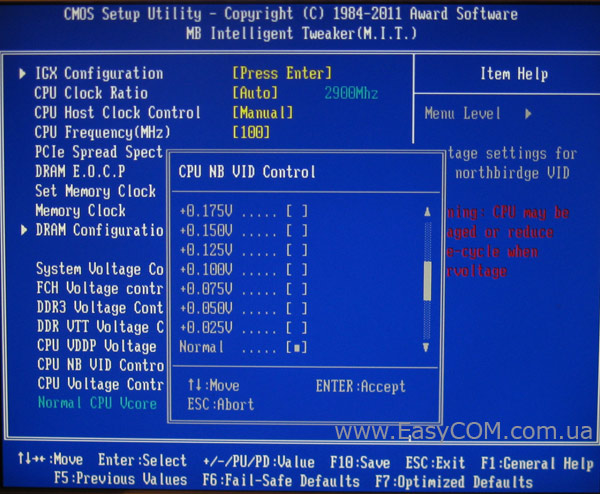

Можливості по регулюванню напруги також цілком достатні для прийнятного розгону – можна змінювати напругу на процесорній частині APU, вбудованому в APU контролері пам'яті і самих модулях оперативної пам'яті.

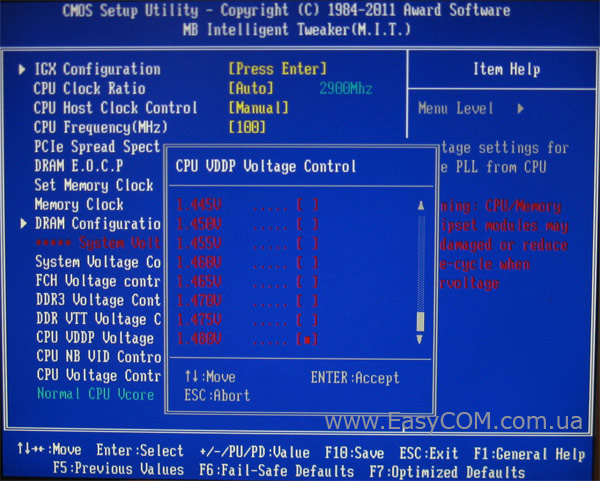

Хотілося б відзначити, що пункти, які можуть вплинути на стабільність або життєздатність системи виділені червоним кольором.

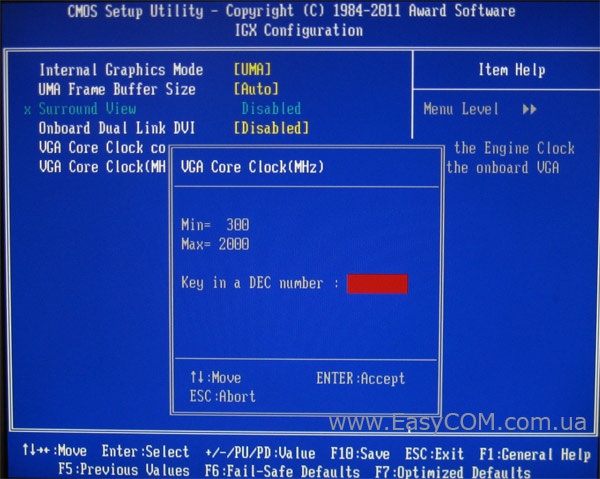

Також є можливість здійснити розгін інтегрованого графічного процесора в пункті «IGX Configuration».

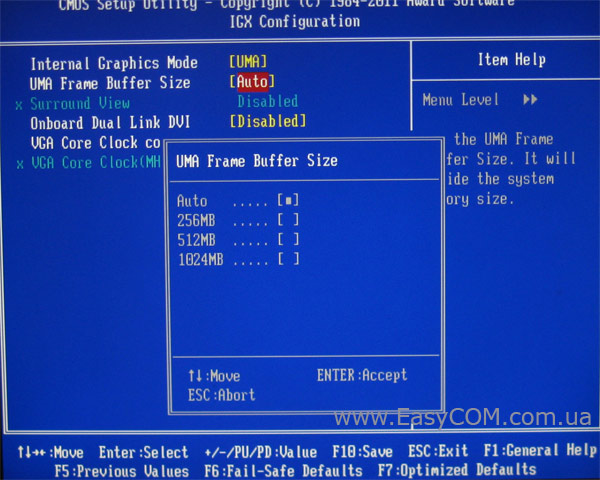

У тому ж розділі можна вказати об'єм пам'яті, виділюваний вбудованому в APU відеоадаптеру.

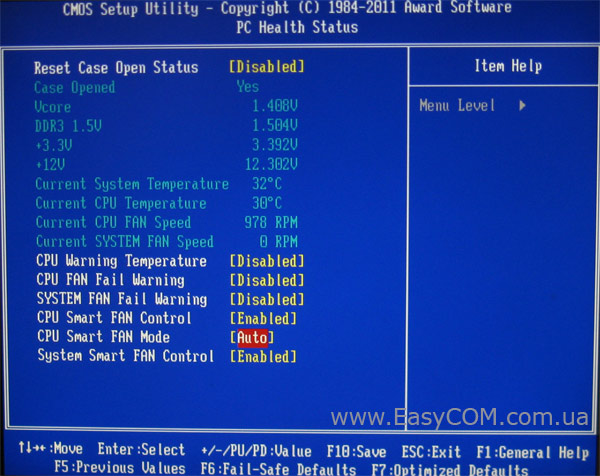

BIOS материнської плати GIGABYTE GA-A75M-D2H пропонує цілком стандартні можливості по здійсненню моніторингу основних параметрів системи. Є можливість відслідковувати температуру материнської плати і процесора, а також спостерігати за:

  • швидкістю обертання процесорного і системного вентиляторів;
  • напругою на ядрі процесора і модулях пам'яті;
  • напругою на лініях живлення +12В і +3,3В.

Крім того, у даному розділі можна активувати функцію автоматичного регулювання швидкості обертання вентиляторів і налаштувати оповіщення про перевищення заданої температури APU. Також можна налаштувати попередження про неробочий вентилятор системи охолодження APU або зупинку системного вентилятора.

Утиліти і розгін

Стандартна утиліта для розгону і моніторингу «EasyТune 6» дозволяє досить тонко виставити значення для розгону системи і відслідковувати стан у режимі реального часу. Можливості утиліти були розглянуті раніше, їх можна подивитися в цьому огляді.

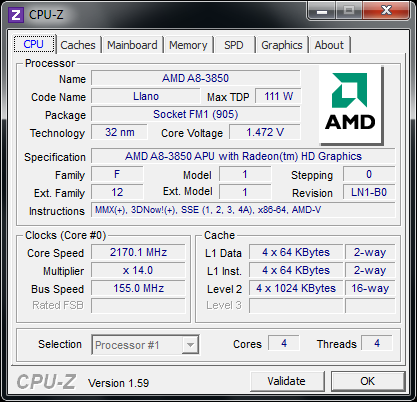

Під час тестування материнської плати вдалося збільшити частоту шини до 155 МГц, що для бюджетного продукту є досить гарним показником.

Тестування

Для перевірки можливостей материнських плат використане наступне обладнання.

Процесор

AMD A8-3850 APU (2,9 ГГц, Radeon HD 6550D, Socket FM1)

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX

Відеокарта

AMD Radeon HD 6550D, вбудована в AMD A8-3850

 Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

 Блок живлення

Seasonic M12II-500, 120 мм малошумний вентилятор

Корпус

Colorsit ATX-L8032 + 92 мм SilverStone FN91

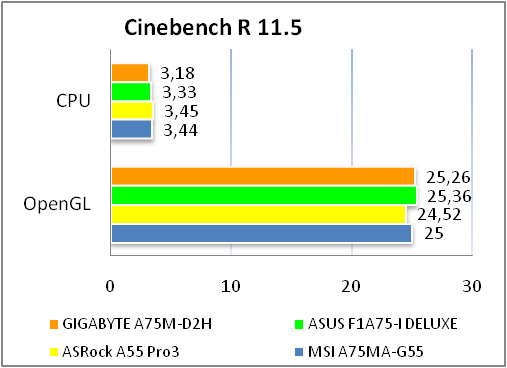

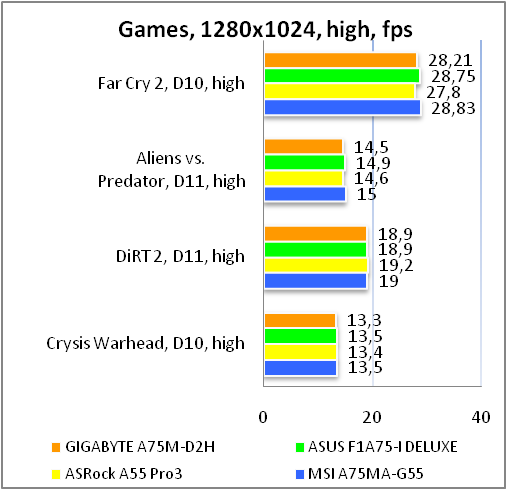

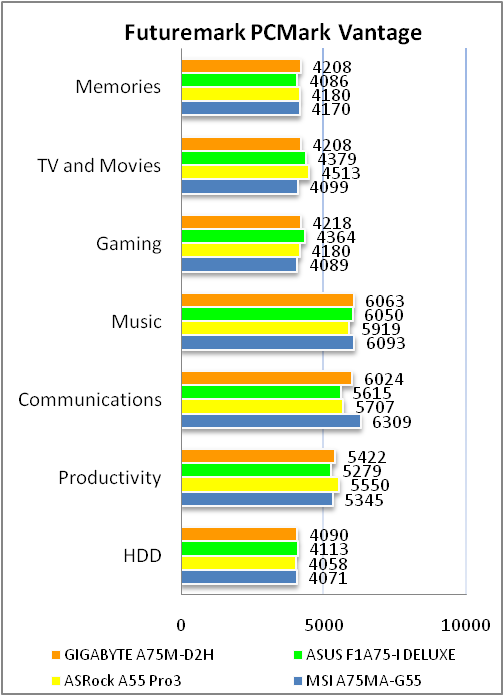

Результати тестів:

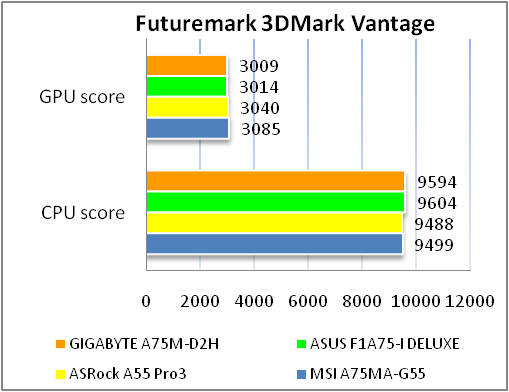

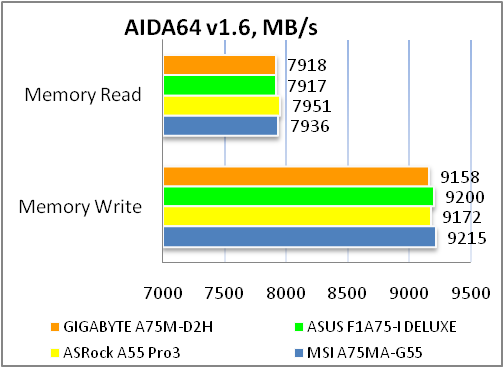

За результатами тесту бачимо, що материнська плата GIGABYTE GA-A75M-D2H має таку ж продуктивність, як і інші рішення для побудови системи на AMD APU, що говорить про гарну якість реалізації і використанні оптимізованого прошивання.

Тестування звукового тракту на основі кодека Realtek ALC889

Загальні результати (Rightmark Audio Analyzer)

Режим роботи 16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.15, -0.24

Дуже добре

Рівень шуму, дБ (А)

-92.6

Дуже добре

Динамічний діапазон, дБ (А)

92.6

Дуже добре

Гармонійні викривлення, %

0.0129

Середньо

Гармонійні викривлення + шум, дБ(A)

-52.9

Погано

Інтермодуляційні викривлення + шум, %

0.252

Середньо

Взаємопроникнення каналів, дБ

-91.8

Відмінно

Інтермодуляції на 10 кГц, %

0.255

Середньо

Загальна оцінка



Добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.05, -0.14

Дуже добре

Рівень шуму, дБ (А)

-96.4

Відмінно

Динамічний діапазон, дБ (А)

96.4

Відмінно

Гармонійні викривлення, %

0.0019

Відмінно

Гармонійні викривлення + шум, дБ(A)

-88.2

Добре

Інтермодуляційні викривлення + шум, %

0.0049

Відмінно

Взаємопроникнення каналів, дБ

-91.7

Відмінно

Інтермодуляції на 10 кГц, %

0.0047

Відмінно

Загальна оцінка



Дуже добре

Звуковий кодек Realtek ALC889, який лежить в основі аудіопідсистеми розглянутої материнської плати, одержав загальну оцінку «дуже добре». Дана аудіосистема цілком може бути оптимальною для побудови домашнього мультимедійного комп'ютера.

Висновки

Материнська плата GIGABYTE GA-A75M-D2H є досить гарною основою функціонального медіацентра або робочого комп'ютера на APU AMD Fusion. В оснащенні плати можна виділити підтримку всіх найбільш актуальних відеовиходів для вбудованих в APU відеокарт, наявність двох повнорозмірних слотів PCI Express x16 (хоча другий працює лише в режимі x4), компактні габарити, а також наявність чотирьох портів USB 3.0 і підтримку SATA 6 Гбіт/с, хоча останні мають і інші материнські плати, засновані на AMD A75. При цьому на момент написання огляду вартість материнської плати коливалася в межах 80 USD, що можна вважати розумним за такий функціонал. Крім цього, материнська плата GIGABYTE GA-A75M-D2H входить у лінійку GIGABYTE Ultra Durable, що означає використання якісних елементів. Останнє повинно забезпечити більш стабільну і тривалу роботу. Додатковим плюсом материнської плати є наявність якісної аудіопідсистеми, з реалізованим оптичним виходом S/PDIF, що дозволить побудувати домашню мультимедійну систему з прийнятною якістю звучання без додаткових витрат на звукову карту.

Переваги:

  • відносно доступна ціна;
  • якісна аудіопідсистема;
  • чотири порти USB 3.0 і шість портів SATA 6.0 Гбіт/с;
  • наявність усіх актуальних відеовиходів на інтерфейсній панелі;
  • наявність двох повнорозмірних слотів PCI Express x16.

Недоліки:

  • мала кількість портів USB 2.0;
  • «висить» правий край друкованої плати – слід бути обережним при використанні портів і роз’ємів на цій стороні.

Особливості:

  • наявність портів COM і TPM;
  • низька практична цінність другого слота PCI-Express x16, що працює в режимі x4.


Автор: Олександр Корнієнко

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям Kingston, Scythe і Sea Sonic за надане для тестового стенда обладнання.
