Огляд і тестування материнської плати GIGABYTE GA-990FXA-D3

Недавній анонс нових процесорів Vishera від AMD знову підстьобнув інтерес до платформи Socket AM3+, що позначилося на підвищенні попиту на материнські плати обладнані даним процесорним роз’ємом. Мабуть, самими популярними на сьогоднішній день є рішення, вартість яких лежить у межах 100 - 130 доларів. З однієї сторони такі плати мають гарну функціональність, завдяки використанню сучасного набору логіки AMD 990FX/SB950, а з іншого - прийнятну вартість. Сукупність даних факторів і визначає підвищений попит споживачів на моделі саме цього класу.

Компанія GIGABYTE Technology і раніше пропонувала гарний вибір материнських плат під процесорний роз’єм Socket AM3+, тому випускати безліч нових моделей після виходу процесорів AMD Vishera особливої потреби не було. Достатньо було просто перепрошити BIOS, для коректної роботи з новими процесорами.

Одну з таких материнських плат ми і протестуємо сьогодні - GIGABYTE GA-990FXA-D3. Вона призначена для встановлення процесорів під роз’єм Socket AM3+, заснована на наборі логіки AMD 990FX/SB950 і має досить привабливу ціну - 114 доларів.

GIGABYTE GA-990FXA-D3

Специфікація материнської плати GIGABYTE GA-990FXA-D3:

Виробник

GIGABYTE Technology

Модель

GIGABYTE GA-990FXA-D3 (rev. 1.1)

Чіпсет

AMD 990FX/SB950

Процесорний роз’єм

Socket AM3+

Підтримувані процесори

Процесори серії AMD FX/ Phenom II/ Athlon II/ Sempron 100/ 145/ 180

Підтримка пам'яті

4 x 1.5V DDR3 DIMM слота з підтримкою до 32 ГБ пам'яті

Використовувана пам'ять

2000 (ОС)/ 1866/ 1600/ 1333/ 1066 МГц

Слоти розширення

2 x PCI Express 2.0 x16

2 x PCI Express 2.0 x16 (працюють у режимі x4)

2 x PCI Express 2.0 x1

1 x PCI

Підтримка технологій Multi-GPU

NVIDIA SLI / AMD CrossFireX

Дискова підсистема

Південний міст AMD SB950 підтримує:

6 х SATA 6 Гбіт/с

Підтримка RAID 0, 1, 5 і 10

LAN

Realtek RTL8111F (10/100/1000 Mbit)

Звукова підсистема

High-Definition Audio кодек на основі мікросхеми Realtek ALC889

2/4/5.1/7.1-канальний звук

підтримка S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Охолодження

Алюмінієві радіатори на північному і південному мостах

Роз’єм для вентиляторів

1 x CPU ( 4-контактний)

1 x системний ( 4-контактний)

2 x системний ( 3-контактний)

Зовнішні порти I/O

2 x USB 3.0/2.0

8 x USB 2.0/1.1

1 x PS/2

1 x RJ-45

1 x оптичний S/PDIF

6 x аудіовиходи

Внутрішні порти I/O

3 x USB 2.0, кожний з підтримкою підключення двох портів USB 2.0/1.1

6 х SATA 6 Гбіт/c

1 x роз’єм S/PDIF

1 х джампер Clear CMOS

1 x аудіо роз’єм передньої панелі

1 х роз’єм системної панелі

1 х роз’єм TPM

1 x порт COM

BIOS

2х32 Mb DualBIOS, AWARD BIOS, PnР 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Комплектація

посібник користувача

диск з драйверами і утилітами

заглушка інтерфейсної панелі

4 x кабелі SATA

NVIDIA Sli-міст

Форм-фактор

ATX

Розміри, мм

305 x 244

Сайт виробника

http://www.gigabyte.ua/

Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

Все цены на GIGABYTE GA-990FXA-D3

Упаковка і комплектація

GIGABYTE GA-990FXA-D3

Материнська плата GIGABYTE GA-990FXA-D3 упакована в картонну коробку стандартного розміру з кольоровою поліграфією. У центрі лицьової панелі упаковки знаходиться велика емблема фірмової концепції побудови материнських плат GIGABYTE – Ultra Durable 4 Classic. Нижче розмістилися піктограми застосовуваних технологій, а також список особливостей плати. Самими цікавими з них є: підтримка недавно анонсованих процесорів від AMD сімейства Vishera (прошита відповідна версія BIOS), використання самого нового чіпсету для платформи Socket AM3+ - AMD 990FX, наявність на платі високошвидкісних роз’ємів USB 3.0 і SATA 3.0. Також згадується про наявність двох мікросхем BIOS з підтримкою вінчестерів, об'ємом понад 3 ТБ.

GIGABYTE GA-990FXA-D3

На звороті упаковки докладно описані аспекти концепції Ultra Durable 4 Classic, яка полягає в чотирьох рівнях захисту PCB:

  • Humidity Protection – при виробництві друкованої плати застосовується спеціальний матеріал, який дозволяє усунути ймовірність виникнення короткого замикання при експлуатації системи в умовах вогкості;
  • Electrostatic Protection – використання мікросхем, що характеризуються втричі більшою стійкістю до впливів електростатичних розрядів;
  • Power Failure Protection – використання технології DualBIOS;
  • High Temperature Protection – використання силових елементів з low RDS(on) (низьким опором у відкритому стані), а також твердотільних конденсаторів, що мають великий термін служби при підвищеній температурі.

Крім того, привертає увагу наявність піктограм з написами "NVIDIA SLI" і "AMD CrossFireX", тобто на основі плати GIGABYTE GA-990FXA-D3 можна буде організувати потужну ігрову систему, оснащену парою відеокарт.

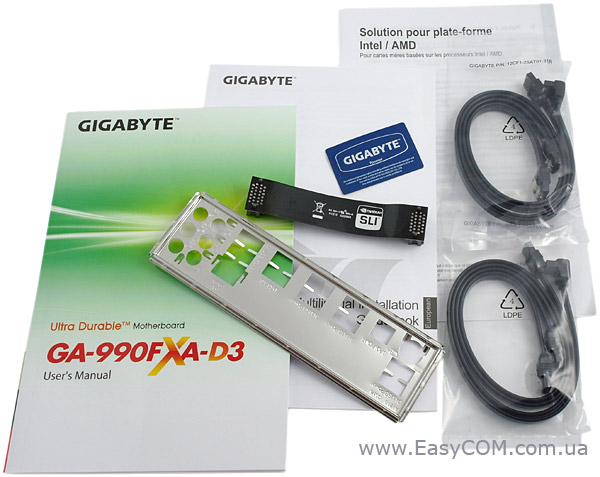

Комплект поставки GIGABYTE GA-990FXA-D3 включає:

  • посібник користувача;
  • диск з драйверами і утилітами;
  • заглушку інтерфейсної панелі;
  • чотири SATA-кабелі 6 Гбіт/с;
  • NVIDIA SLI-міст.

Комплект поставки досить гарний. Трохи засмучує відсутність AMD CrossFireX-моста, хоча NVIDIA SLI-міст присутній.

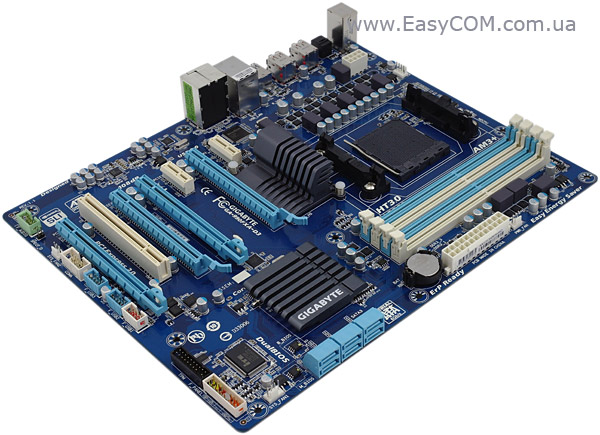

Дизайн і особливості плати

GIGABYTE GA-990FXA-D3

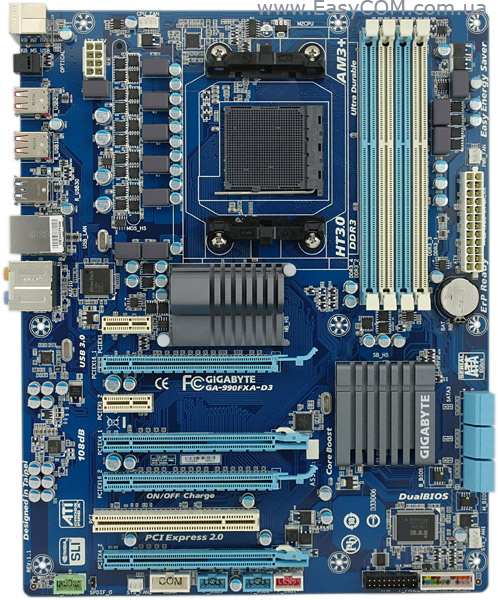

Дизайн GIGABYTE GA-990FXA-D3 типовий для материнських плат формату ATX середнього цінового діапазону виробництва компанії GIGABYTE Technology. Плата заснована на текстоліті синього кольору з стандартним оформленням портів і роз’ємів у біло-блакитних кольорах. Що стосується розміщення основних вузлів, то тут все цілком звично. Великі розміри плат формату ATX (305 x 244 мм) дозволяють розмістити основні роз’єми так, щоб забезпечити зручний доступ до різних комплектуючих. Дане ствердження стосується і моделі GIGABYTE GA-990FXA-D3 - роз’єм для підключення периферійних пристроїв розташовані по краям плати, а процесорний роз’єм знаходиться на порівняно великому видаленні від слотів пам'яті.

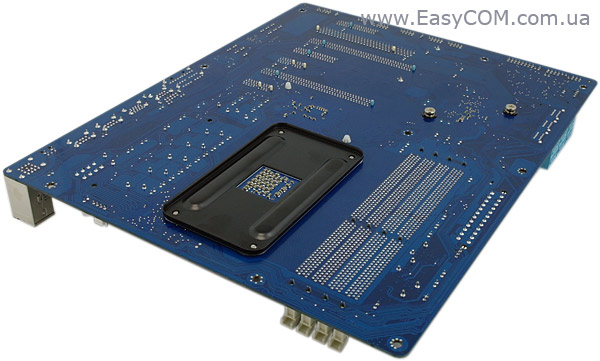

Всі компоненти плати помістилися на її лицьовій стороні, крім стандартної підсилювальної пластини процесорного роз’єму, ніяких інших елементів на тильній стороні плати не розташовано.

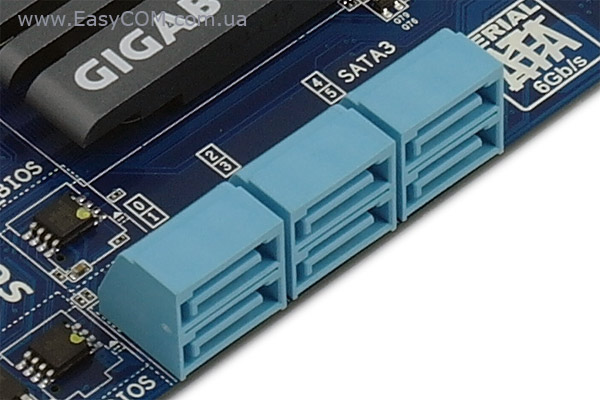

Шість роз’ємів для підключення накопичувачів і оптичних приводів згруповані в одному місці і "покладені на бік" паралельно текстоліту. Всі вони відповідають стандарту SATA 3.0 і мають пропускну здатність 6 Гбіт/с. Робота портів забезпечена силами «південного мосту» AMD SB950, також є підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. «Кутове» розміщення роз’ємів SATA дозволить встановлювати довгі відеокарти з габаритними системами охолодження, зберігаючи доступ до всіх портів SATA. Щоправда, у цьому випадку підключення оптичних приводів або накопичувачів буде утруднено, принаймні у звичайних, не геймерських корпусах.

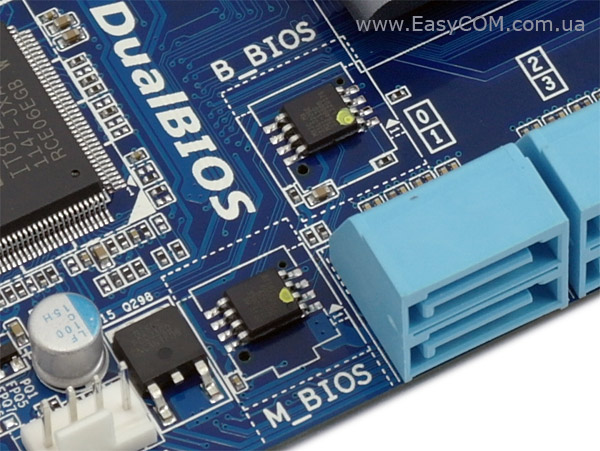

Біля портів SATA розташовані дві мікросхеми BIOS, об'єднані технологією DualBIOS. Так що, у випадку системного збою або невдалого перепрошивання BIOS материнська плата не втратить своєї функціональності, оскільки вся інформація з головної мікросхеми дублюється в допоміжну і може бути звідти оновлена.

У правому нижньому куті плати розташована колодка для підключення фронтальної панелі, джампер для скидання налаштувань BIOS і роз’ємів TPM для підключення модуля TPM (Trusted Platform Module). Нагадаємо, що модуль TPM є апаратно-програмним комплексом, у якому можуть зберігатися паролі, цифрові сертифікати і ключі, з його допомогою можна шифрувати окремі папки і файли, а також створити логічний зашифрований диск.

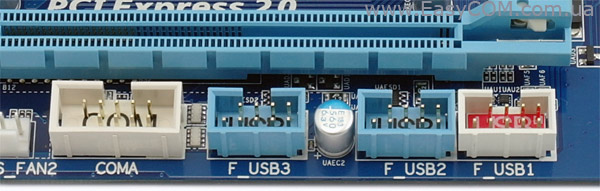

Ближче до центру розміщені COM-порт і три роз’єми USB 2.0, кожний з яких забезпечує підключення двох додаткових портів USB 2.0. Аналогічна колодка для підключення додаткових портів USB 3.0 на платі GIGABYTE GA-990FXA-D3 не передбачена. Пов'язано це з тим, що південний міст AMD SB950 не підтримує порти USB 3.0, а для їх реалізації потрібно використовувати окремі контролери. Взагалі на платі є такий контролер, але він забезпечує роботу портів USB 3.0, виведених на інтерфейсну панель.

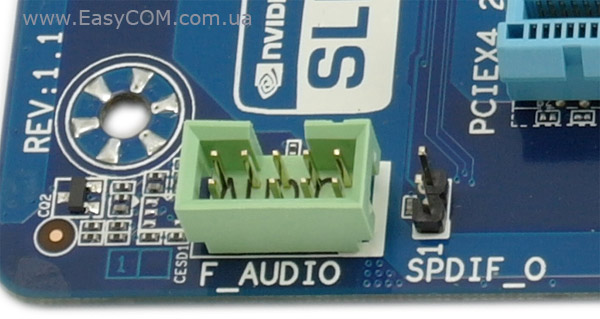

У лівого кута плати GIGABYTE GA-990FXA-D3 знаходиться колодка для підключення аудіовиходів з передньої панелі і роз’єм S/PDIF Out. Він призначений для виводу цифрового аудіосигналу з материнської плати на плату розширення, таку як зовнішня аудіокарта або відеокарта.

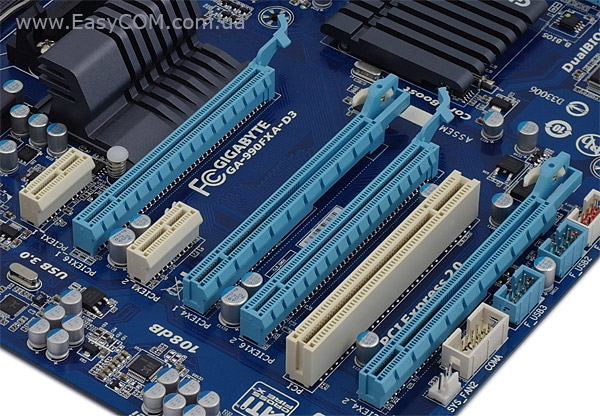

Для плат розширення на GIGABYTE GA-990FXA-D3 передбачено цілих сім слотів: шість з них відповідають специфікації PCI-Express 2.0, один – PCI. Щоб краще розуміти, яку ігрову систему можна побудувати на базі GIGABYTE GA-990FXA-D3, давайте подивимося, яким образом розподілені лінії PCI-E між слотами PCI-Express 2.0. Для цього скористаємося структурною схемою материнської плати:

Як бачимо, всі слоти PCI-Express у будь-який момент часу використовують постійне число ліній PCI-E:

  • два слоти PCI-Express х16 (на платі позначені як PCIEX16_1 і PCIEX16_2) використовують по 16 ліній;
  • два слоти PCI-Express х16 (на платі позначені як PCIEX4_1 і PCIEX4_2) використовують по 4 лінії;
  • два слоти PCI-Express х1 (на платі позначені як PCIEX1_1 і PCIEX1_2) використовують по 1 лінії.

Отже, на основі GIGABYTE GA-990FXA-D3 можна зібрати потужну ігрову систему, що включає дві відеокарти, які будуть працювати в оптимальному для них режимі - х16+х16. Далеко не кожна материнська плата середнього цінового діапазону може похвастатися такою можливістю. Теоретично на GIGABYTE GA-990FXA-D3 можна встановити і чотири відеокарти, які будуть працювати в режимі х16+х16+х4+х4, але на практиці це нереалізовано.

Відзначимо досить вдале розміщення самих слотів PCI-Express. Навіть після встановлення двох відеокарт з габаритними системами охолодження, два слоти PCI-Express х16 (х4) і один PCI-Express х1 залишаться вільними.

GIGABYTE GA-990FXA-D3

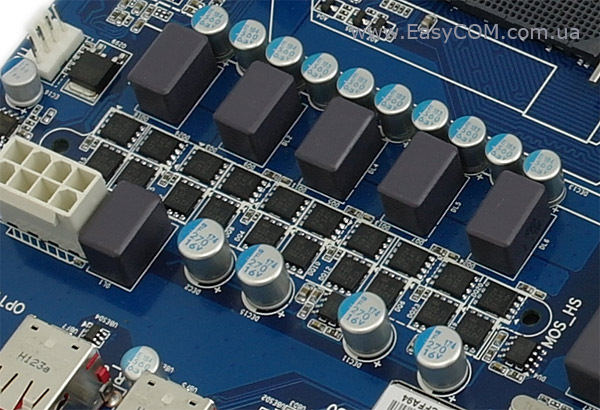

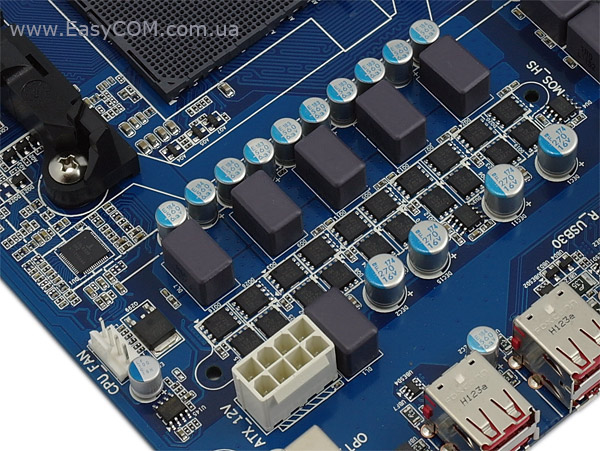

Система живлення процесора плати GIGABYTE GA-990FXA-D3 побудована по 5-фазній схемі: чотири фази приділяються для живлення обчислювальних ядер CPU і одна – для живлення вбудованого в процесор контролера пам'яті. У системі стабілізації живлення використані твердотільні конденсатори японського виробництва і катушки з феритовою серцевиною. Для додаткового живлення процесора використовується 8-контактний роз’єм.

Варто відзначити, що і в інших вузлах застосовуються також конденсатори тільки з твердим електролітом. Це підвищить надійність і термін експлуатації всієї материнської плати.

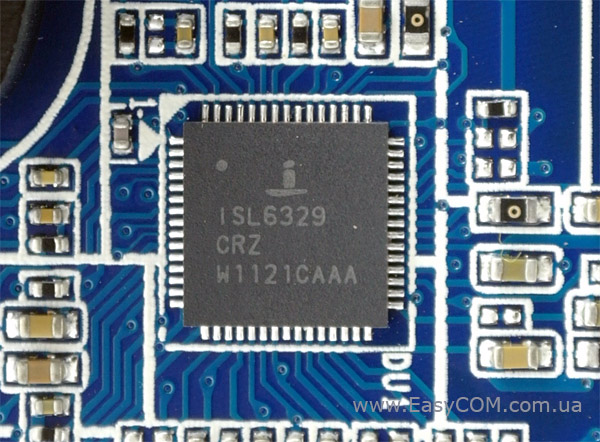

Система живлення процесора плати GIGABYTE GA-990FXA-D3 побудована на основі ШІМ-контролера Intersil ISL6329.  Відмітною рисою даного контролера є те, що він вже містить всередині себе два драйвери і може керувати роботою до шести фаз. Все це робить Intersil ISL6329 досить вдалим вибором при побудові системи живлення процесора материнських плат middle-end класу.

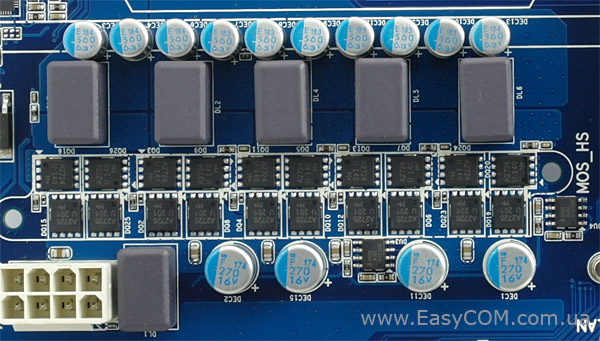

Силова частина перетворювача живлення процесора складається з 20 «мосфетів». На кожну фазу приділяється по 4 «мосфети»: пара A2724 і пара A2726. Керування переключенням транзисторів здійснюється за допомогою двох драйверів Intersil ISL6609, двох драйверів, вбудованих у ШІМ-контролер, і, напевно, операційного підсилювача AZ324M-E1 (тому що він включений у роботу системи живлення процесора, а ще однієї окремої мікросхеми-драйвера на платі ми не знайшли).

Після детального огляду перетворювача живлення на платі GIGABYTE GA-990FXA-D3 у нас виникло логічне запитання: чому ж тут реалізована 5-фазна схема живлення процесора, у той час як на платах того ж цінового діапазону GIGABYTE GA-990XA-UD3 (вартість 107 доларів) і GIGABYTE GA-990FXA-UD3 (вартість 129 доларів) стоять 10-фазні системи живлення процесора.

Відповідь нас, чесно кажучи, трохи здивувала. Виявилося всі три плати GIGABYTE GA-990FXA-D3, GIGABYTE GA-990XA-UD3 і GIGABYTE GA-990FXA-UD3 мають фактично однакові 5-фазні перетворювачі живлення: ті ж ШІМ-контролери, ті ж «мосфети», ту ж кількість драйверів з ідентичними номіналами, немає подвоювач фаз, навіть підписані і пронумеровані всі елементи на платі однаково. Тобто гарна емблема "8+2", яка поміщена на коробки материнських плат GIGABYTE GA-990XA-UD3 і GIGABYTE GA-990FXA-UD3, не більше, ніж маркетинговий виверт, розрахована на тих, хто визначає кількість фаз винятково по кількості дроселів.

Все це негативним чином вплинуло на організацію системи охолодження силових елементів перетворювача живлення процесора. Як бачимо, будь-який радіатор, що накриває «мосфети», відсутній, хоча посадкові місця для його встановлення на платі є. Нагадаємо, що на платах GIGABYTE GA-990XA-UD3 і GIGABYTE GA-990FXA-UD3 з, нібито 10-фазними системами живлення, даний радіатор присутній.

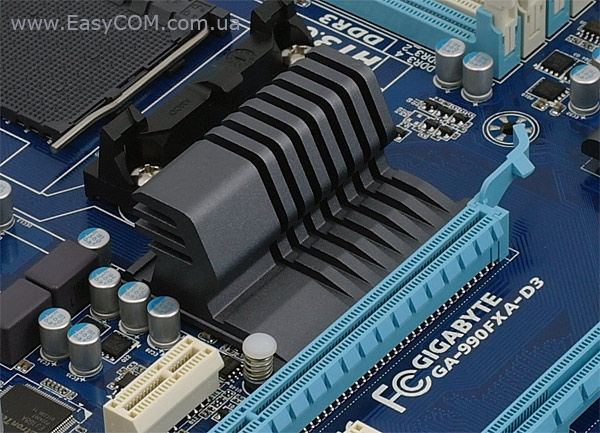

Що ж стосується пасивної системи охолодження інших вузлів, то на платі GIGABYTE GA-990FXA-D3 вона представлена двома радіаторами - на північному і південному мостах. Конфігурація радіатора, що накриває північний міст трохи дивна, але це обумовлено близькістю розташування слота розширення PCI-Express x1. У процесі тестування даний радіатор нагрівався до 38⁰С, що досить небагато.

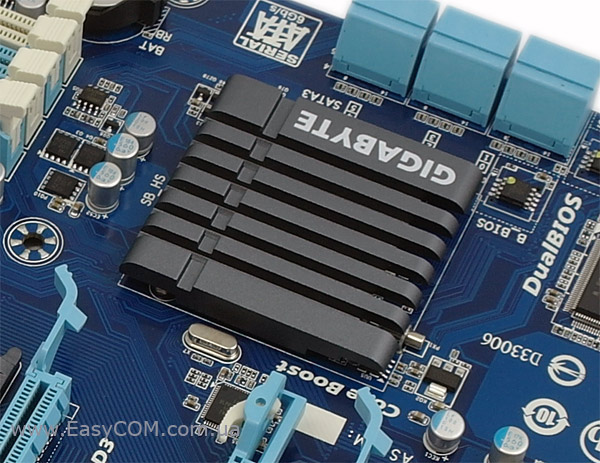

Радіатор для охолодження південного мосту має більш звичну форму, при цьому його висота дозволить без проблем встановлювати довгі відеокарти або плати розширення. Під час тестування температура даного радіатора доходила до оцінки 50⁰С, що також є цілком нормальним результатом, але про вентиляцію в корпусі не варто забувати.

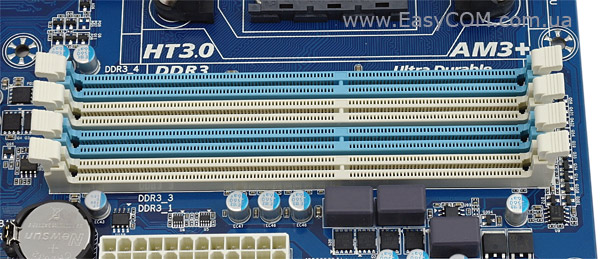

Материнська плата GIGABYTE GA-990FXA-D3 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3. Слоти мають повнорозмірні засувки по обидва боки і знаходяться на достатньому видаленні від роз’єму PCI-Express x16. Тому заміна модулів пам'яті при встановленій у системі відеокарті не повинна стати великою проблемою.

Оперативна пам'ять може працювати у двоканальному режимі, для його реалізації модулі пам'яті необхідно встановлювати в слоти однакового кольору. Згідно з специфікацією, підтримуються модулі, що працюють на частотах від 1066 до 1866 МГц у номінальному режимі і до 2000 МГц у розгоні. Максимальний об'єм пам'яті може досягати 32 ГБ, чого повинно вистачити практично для будь-яких поставлених завдань.

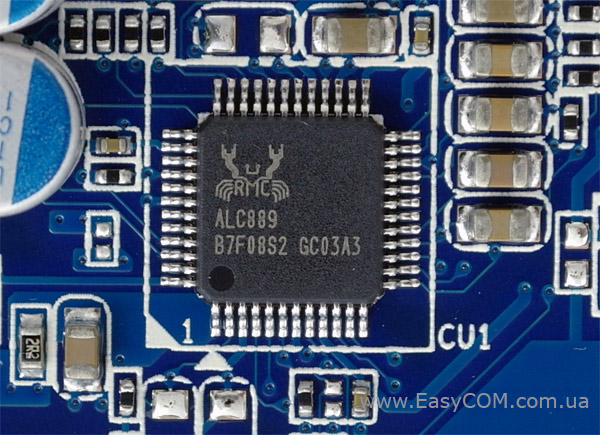

Звукова підсистема розглянутої материнської плати заснована на базі 8-канального HDA-кодека Realtek ALC889, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

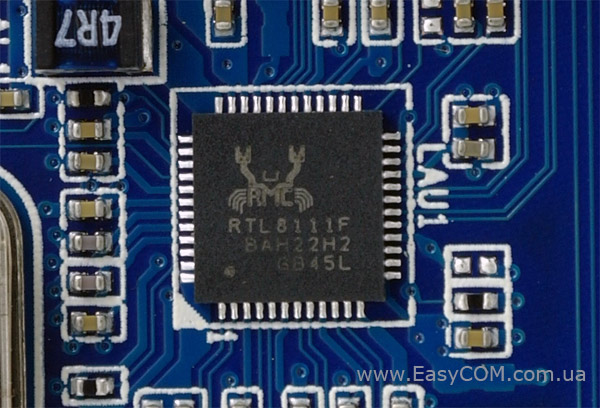

Для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek RTL8111F.

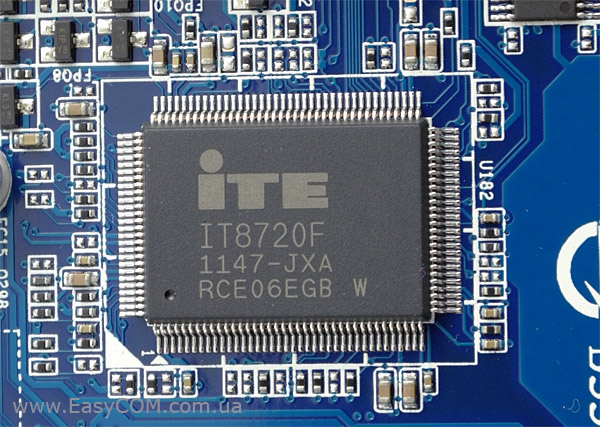

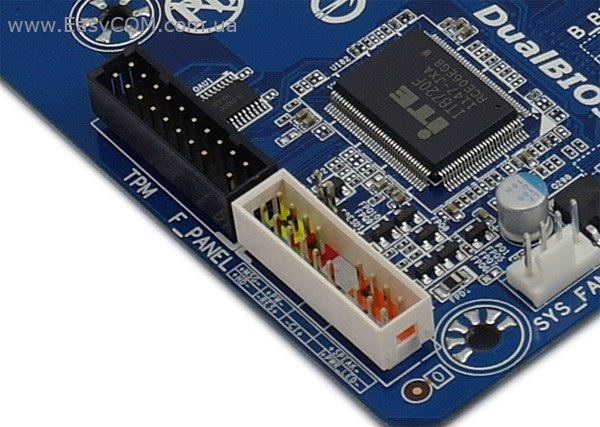

Контролер введення/виводу і моніторингу заснований на мікросхемі ITE IT8720F.

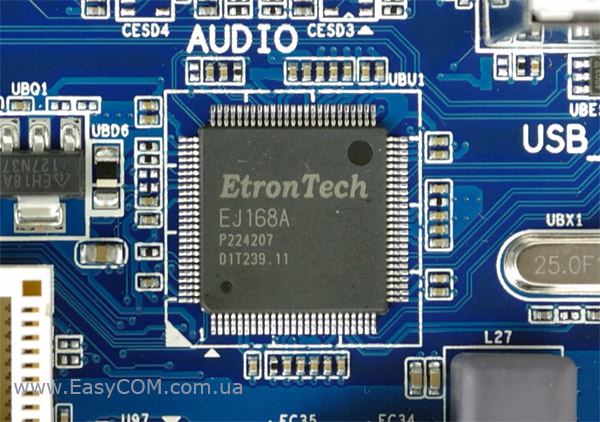

Робота двох портів USB 3.0 на інтерфейсній панелі реалізована силами контролера Etrontech EJ168A. Нагадаємо, що південний міст не підтримує порти USB 3.0, тому для організації їх роботи необхідно використовувати окремі контролери.

GIGABYTE GA-990FXA-D3

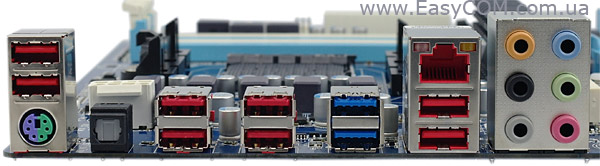

На інтерфейсну панель GIGABYTE GA-990FXA-D3 виведені наступні порти:

  • 8 x USB 2.0;
  • 2 x USB 3.0;
  • 1 x PS/2;
  • 1 x LAN (RJ45);
  • 1 x оптичний S/PDIF вихід;
  • 6 х аудіовиходи.

Інтерфейсна панель має гарне компонування. Відзначимо наявність великої кількості портів USB 2.0.

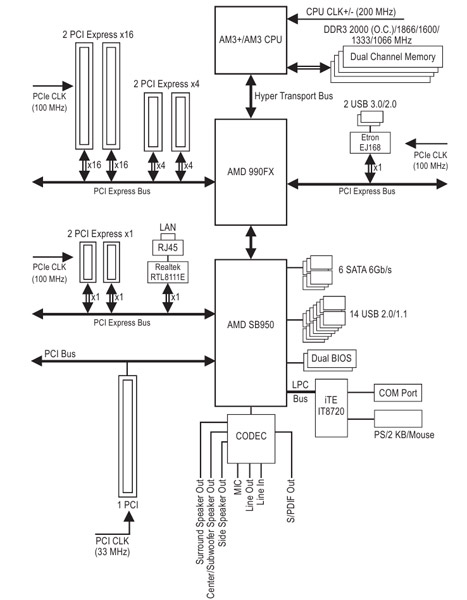

Тут представлена структурна схема плати GIGABYTE GA-990FXA-D3. Для підключення вентиляторів передбачено чотири роз’єми: один з них слугує для живлення вентилятора процесорного кулера (4-контактний), інші три призначені для підключення системних вентиляторів (один 4-контактний і два 3-контактні).

BIOS

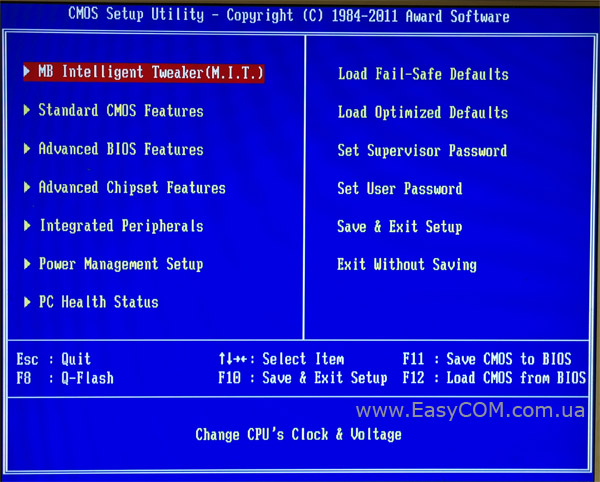

Материнська плата GIGABYTE GA-990FXA-D3 використовує AWARD BIOS, інтерфейс якого має стандартне оформлення, а навігація проводиться винятково за допомогою клавіатури. Всі призначені для розгону налаштування зосереджені в розділі «MB Intelligent Tweaker (M.I.T.)».

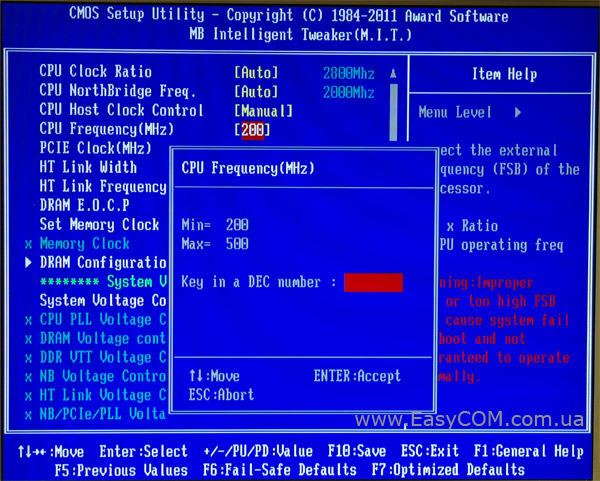

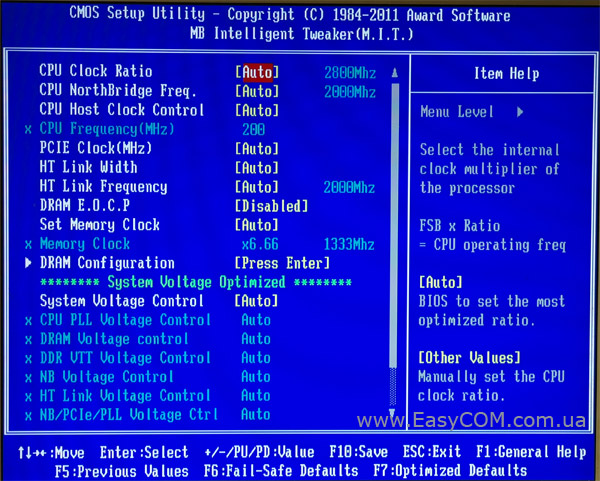

Першими в розділі «MB Intelligent Tweaker (M.I.T.)» розташовані пункти, відповідальні за розгін процесора.

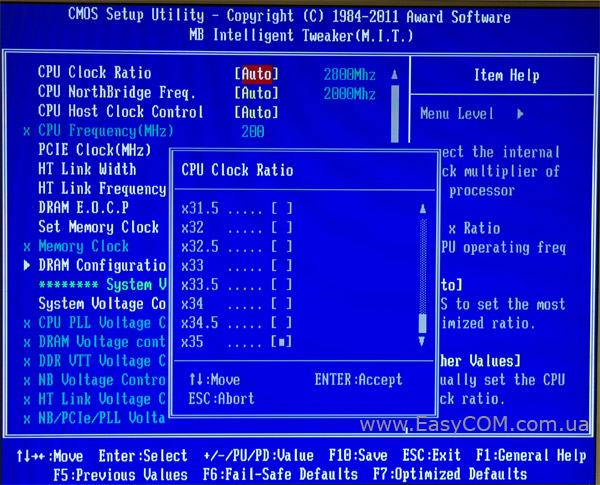

Процесорний множник вибирається з списку доступних значень, а частота системної шини задається вручну.

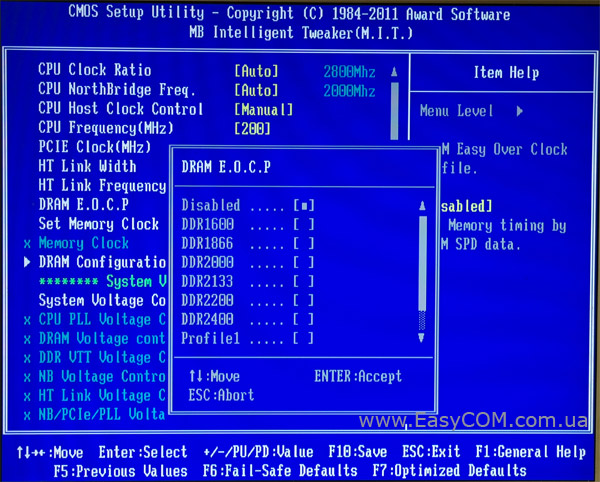

Задати ефективну частоту роботи підсистеми пам'яті можна в підменю «DRAM E.O.C.P». Відзначимо, що весь діапазон значень буде доступний при використанні сучасних процесорів, розроблених під платформу Socket AM3+, а якщо ні, то встановити частоту пам'яті понад оцінку 1600 МГц не вийде.

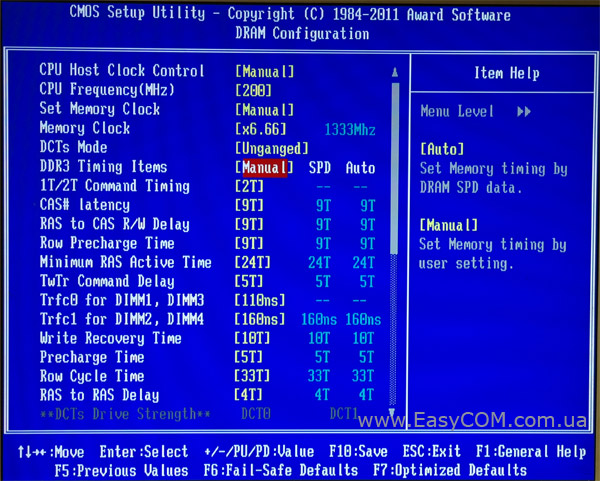

Налаштування таймінгів (затримок) пам'яті здійснюється в підменю «DRAM Configuration».

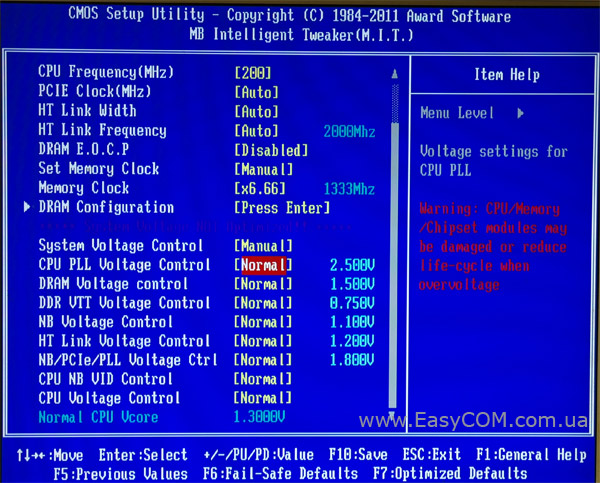

Параметри, відповідальні за налаштування напруги живлення на основних компонентах, знаходяться наприкінці списку розділу «MB Intelligent Tweaker (M.I.T.)». Діапазон доступних значень у кожному пункті досить великий, що повинно позитивно позначитися на розгоні комплектуючих. Єдине, що нам не сподобалося: крок зміни напруги на контролері пам'яті і процесорі досить великий - 0,025 В.

Як завжди, всі налаштування, необхідні для розгону і оптимізації системи, зведені в одну таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

х5 - х35

х0,5

Частота північного мосту

CPU NorthBridge Freq.

х5 - х20

х1

Частота системної шини

CPU Frequency

200 МГц – 500 МГц

1 МГц

Частота шини PCI Express

PCIE Clock

100 МГц - 150 МГц

1 МГц

Ширина потоку даних, переданого по шині HyperTransport

HT Link Width

8, 16



Частота шини HyperTransport

HT Link Frequency

х1 - х13

х1

Множник для пам'яті

Memory Clock

4,00

5,33

6,66

8,00



Частота пам'яті DDR3

DRAM Frequency

DDR3-1333 МГц

DDR3-1600 МГц

DDR3-1866 МГц

DDR3-2000 МГц

DDR3-2133 МГц

DDR3-2200 МГц

DDR3-2400 МГц



Налаштування таймінгів пам'яті

DRAM Configuration

1T/2T Command Timing, CAS, RAS to CAS, Row Precharge, Minimum RAS Active, TwTr, Trfc0, Trfc1, Write Recovery, Precharge, Row Cycle, RAS to RAS



Напруга живлення схеми фазового автоналаштування частоти

CPU PLL Voltage Control

2,025 В - 3,135 В

0,005 В

Напруга на пам'яті

DRAM Voltage Control

1,025 В - 2,135 В

0,005 В



DDR VTT Voltage Control

0,515 В - 1,145 В

0,005 В

Напруга на північному мосту

NB Voltage Control

0,865 В - 1,975 В

0,005 В

Напруга шини HyperTransport

HT Link Voltage Control

0,725 В - 1,435 В

0,005 В



NB/Pcie/PLL Voltage Ctrl

1,325 В - 2,435 В

0,005 В

Напруга на контролері пам'яті

CPU NB VID Control

-0,600 В - +0,600 В

0,025 В

Напруга на процесорі

CPU Voltage Control

-0,600 В – +0,600 В

0,025 В

До особливостей материнської плати GIGABYTE GA-990FXA-D3 можна також віднести можливість розблокування схованих ядер процесора. Для цих цілей у меню «Advanced BIOS Features» є спеціальний пункт «CPU Unlock». Щоправда для сучасних процесорів AMD дана функція буде недоречна.

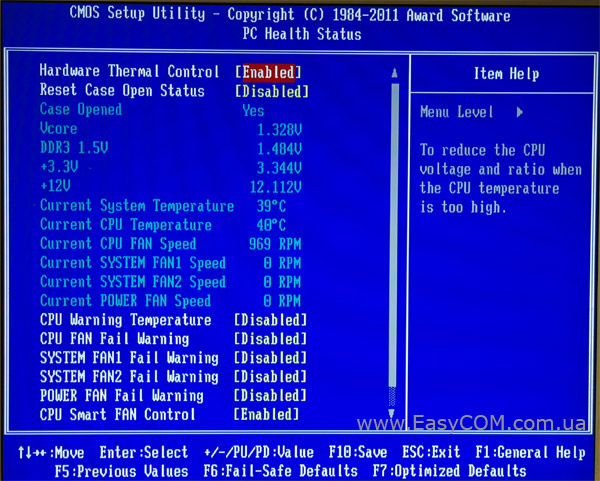

У меню «PC Health Status» відображається вся інформація, яка може знадобитися користувачу для контролю системи: температура на процесорі і північному мосту; швидкість обертання підключених вентиляторів; напруга живлення на процесорі і модулях пам'яті; стан ліній живлення +12В, +3,3В.

Взагалі, BIOS плати GIGABYTE GA-990FXA-D3 залишив досить приємне враження -  тут є багато різних налаштувань для розгону системи, всі пункти зібрані в групи і мають інтуїтивні назви, є можливість розблокування схованих ядер процесора.

Утиліти

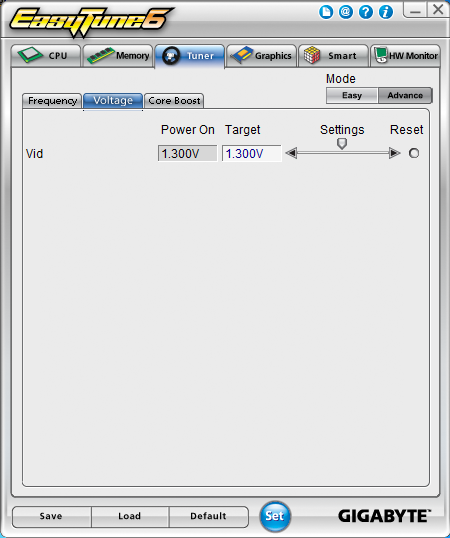

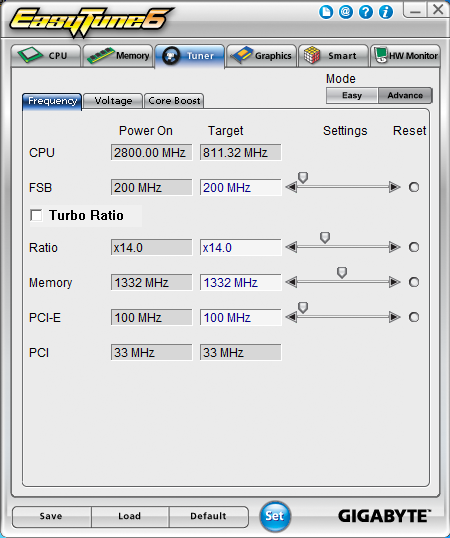

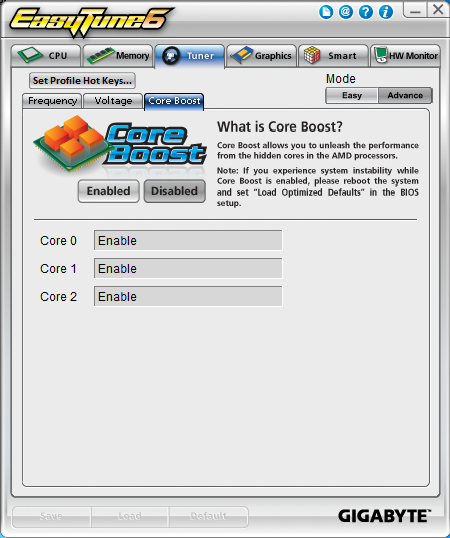

Разом з драйверами для материнської плати GIGABYTE GA-990FXA-D3 на диску також присутня фірмова утиліта EasyTune6, яка дозволяє здійснювати розгін комп'ютера безпосередньо з операційної системи, що досить зручно.

Розблокувати сховані ядра процесора також можна прямо з операційної системи без входу в BIOS материнської плати.

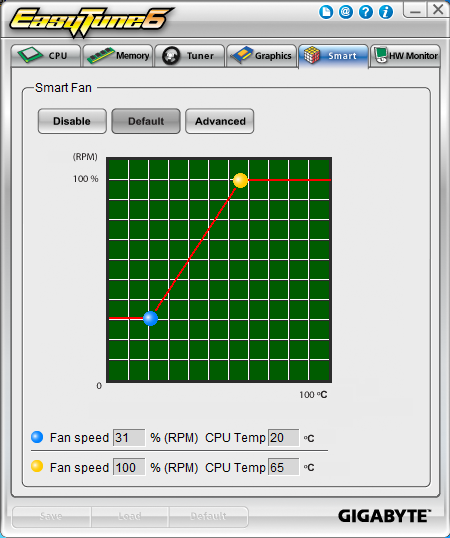

Крім того, тут є можливість налаштувати роботу процесорного кулера залежно від температури CPU.

Можливості розгону

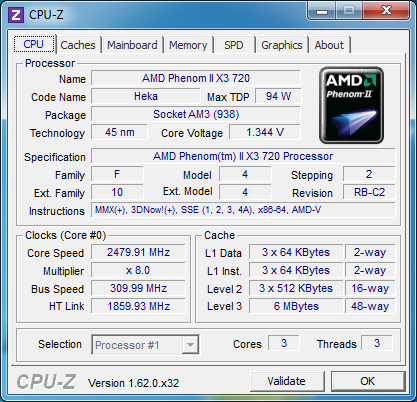

Розгінний потенціал GIGABYTE GA-990FXA-D3 перевірявся шляхом підвищення частоти тактового генератора, яка в підсумку досягла значення 310 МГц, що можна вважати гарним результатом. Це говорить про великі оверклокерські можливостях даної материнської плати.

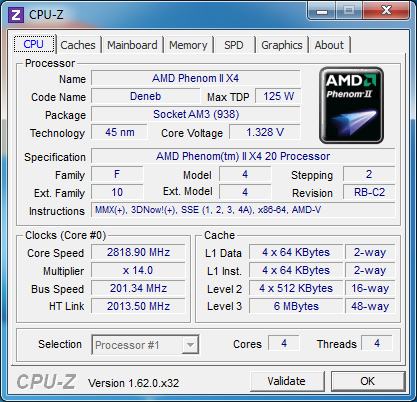

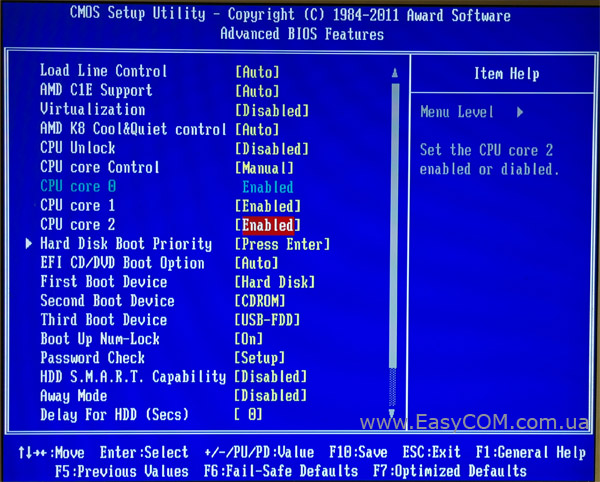

Також ми перевірили можливість розблокування схованих ядер процесора на платі GIGABYTE GA-990FXA-D3 на прикладі процесора AMD Phenom II X3 720. Як бачимо, дана процедура завершилася успішно - в AMD Phenom II X3 720 було активовано четверте ядро.

Тестування

Для тестування материнської плати GIGABYTE GA-990FXA-D3 використане наступне обладнання:

Процесор

AMD Phenom II X3 720, 2,8 ГГц, Socket AM3

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2х DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX

Відеокарта

AMD Radeon HD 6970 2GB GDDR5

 Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 (560 Вт, 120 мм вентилятор)

Корпус

Colorsit ATX-L8032 + 92 мм SilverStone FN91

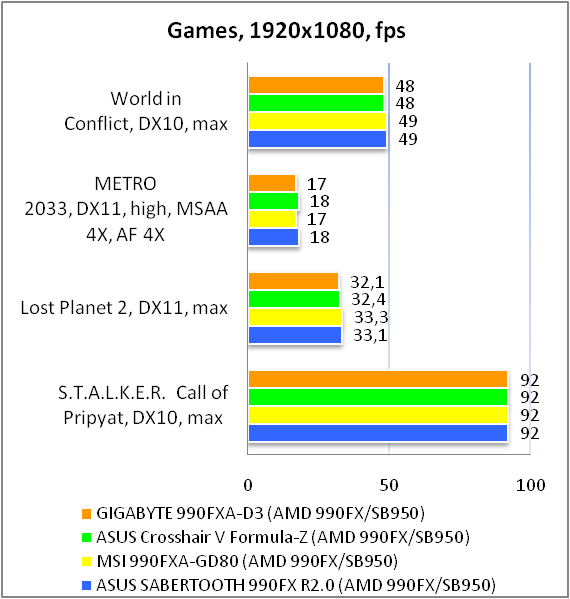

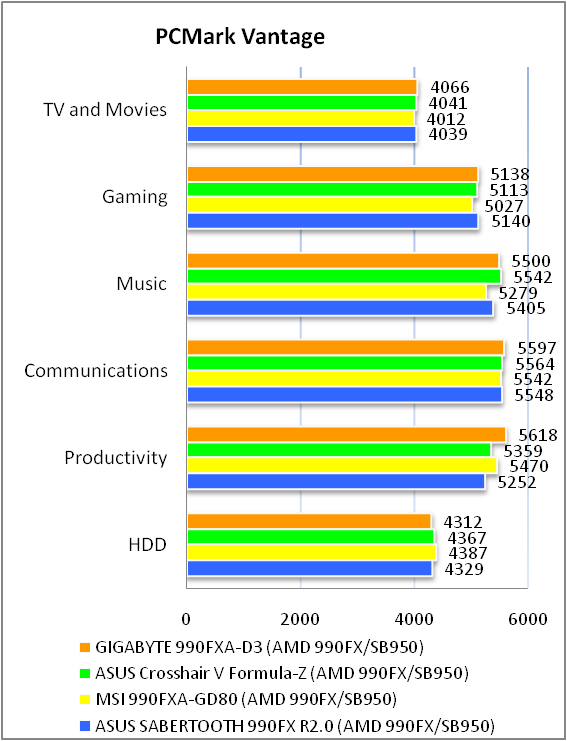

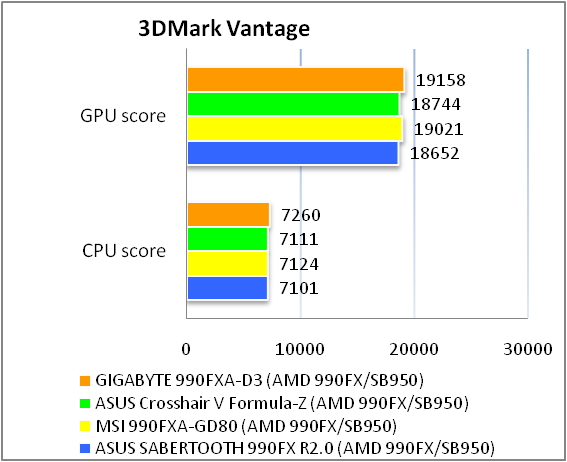

Результати тестів:

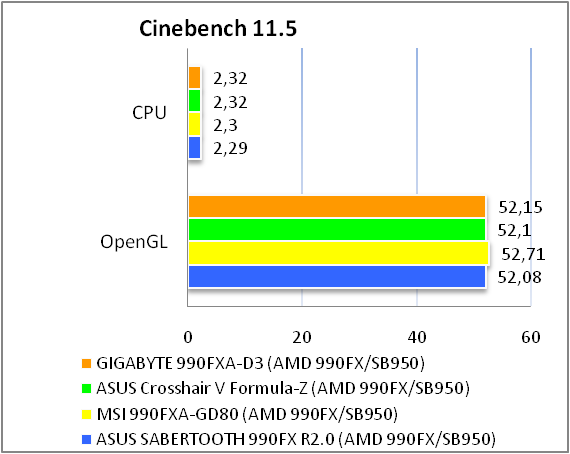

В процесі тестування GIGABYTE GA-990FXA-D3 показала продуктивність на рівні більш дорогих материнських плат. Взагалі, виходячи з результатів тестування, можна зробити висновок про якісний рівень виконання плати і гарну оптимізацію BIOS.

Тестування звукового тракту на основі кодека Realtek ALC889

Звіт про тестування в Rightmark Audio Analyzer

Режим роботи 16-bit, 44,1 khz:

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.18, -0.21

Дуже добре

Рівень шуму, дБ (А)

-92.2

Дуже добре

Динамічний діапазон, дБ (А)

92.3

Дуже добре

Гармонійні викривлення, %

0.0043

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-79.1

Середньо

Інтермодуляційні викривлення + шум, %

0.0091

Дуже добре

Взаємопроникнення каналів, дБ

-91.2

Відмінно

Інтермодуляції на 10 кГц, %

0.014

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 khz:

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.03, -0.09

Відмінно

Рівень шуму, дБ (А)

-95.3

Відмінно

Динамічний діапазон, дБ (А)

95.3

Відмінно

Гармонійні викривлення, %

0.0036

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-84.8

Добре

Інтермодуляційні викривлення + шум, %

0.0062

Відмінно

Взаємопроникнення каналів, дБ

-90.3

Відмінно

Інтермодуляції на 10 кГц, %

0.006

Відмінно

Загальна оцінка



Дуже добре

Звуковий кодек материнської плати GIGABYTE GA-990FXA-D3 продемонстрував досить пристойні результати, одержавши загальну оцінку «дуже добре». Це говорить про те, що можливостей вбудованої звукової карти буде достатньо будь-якому середньостатистичному користувачу.

Висновки

GIGABYTE GA-990FXA-D3

Материнська плата GIGABYTE GA-990FXA-D3 являє собою досить цікаве рішення під платформу Socket AM3+. В першу чергу це стосується функціональності, яка забезпечується як новим набором логіки AMD 990FX/SB950, так і додатковими контролерами. Завдяки ним плата постачена сучасними високошвидкісними портами USB 3.0 і SATA 6 Гбіт/с. Крім того форм-фактор ATX дозволив розмістити на GIGABYTE GA-990FXA-D3 сім слотів для плат розширення, що включають, PCI-Express x16, PCI-Express x1 і застарілий PCI. Все це також розширює функціональні можливості плати.

Окремо варто згадати про можливість побудови на базі GIGABYTE GA-990FXA-D3 потужної ігрової системи, що включає дві відеокарти. Причому підтримуються обидві технології, що дозволяють будувати систему з двома відеокартами - як NVIDIA SLI, так і AMD CrossFireX. Великою гідністю є те, що на кожний з двох слотів PCI-Express x16 постійно приділяється по 16 ліній. Тобто два відеоприскорювачі зможуть працювати в оптимальному режимі х16+х16.

Також нас порадував гарний розгінний потенціал плати, що дозволяє збільшити частоту системної шини до 310 МГц. Відзначимо велику кількість призначених для оверклокінга налаштувань в BIOS. З інших особливостей можна виділити можливість розблокування схованих ядер процесора і використання двох мікросхем BIOS.

Що стосується мультимедійних можливостей, то тут плата GIGABYTE GA-990FXA-D3 також проявила себе на гідному рівні: 8-канальний HDA-кодек під час тестування звукового тракту продемонстрував результат «дуже добре», є можливість виводу звуку через роз’єм S/PDIF.

Враховуючи перелічені вище переваги, а також вартість плати десь 114 доларів, можна з впевненістю стверджувати, що GIGABYTE GA-990FXA-D3 є досить вдалим вибором для побудови системи на основі платформи Socket AM3+.

Переваги:

  • якісна елементна база;
  • гарний розгінний потенціал;
  • підтримка технологій AMD CrossFireX і NVIDIA SLI у конфігурації x16+x16;
  • наявність великої кількості роз’ємів USB 2.0 на інтерфейсній панелі;
  • підтримка двох портів USB 3.0;
  • підтримка шести портів SATA 6.0 Гбіт/с;
  • підтримка технології DualBIOS;
  • якісний 8-канальний HDA-кодек;
  • можливість розблокування схованих ядер процесора;
  • наявність NVIDIA SLI-мосту в комплектації;
  • прийнятна вартість, як для продукції такого класу.

Особливості:

  • відсутня підтримка застарілих інтерфейсів FDD, IDE і LPT;
  • наявність роз’єму для підключення порту COM;
  • у верхній слот PCI-Express х1 можна встановити тільки короткі плати розширення.

Недоліки:

  • відсутній радіатор для охолодження силових елементів системи живлення процесора.

optimal price


Социальные комментарии Cackle
Пошук на сайті
Поштова розсилка
top10

vote

Голосування
