Огляд материнської плати GIGABYTE GA-880GMA-UD2H

В цьому огляді ми розглянемо доступне рішення на наборі системної логіки AMD 880G для домашнього комп'ютера чи офісу. Головна перевага протестованої сьогодні материнської плати GIGABYTE GA-880GMA-UD2H у порівнянні з рішеннями того ж класу – її вартість. Виробнику вдалося досягти зниження вартості плати головним чином завдяки зменшенню її розмірів. Дана материнська плата має «квадратний» формат MicroATX, що дозволить влаштувати її в досить компактні корпуси, і, разом з тим, використовує всі переваги сучасного набору логіки AMD 880G. У північний міст AMD 880G інтегрований відеоприскорювач ATI Radeon HD 4250, що дозволить використовувати плату без встановлення дискретної відеокарти, у випадку, якщо система на цій платі не планується як основа для ігрової станції. Південний міст AMD SB850 реалізує стандарт SATA 6.0 Гб/с, надаючи користувачу 6 портів SATA 6.0 Гб/с. Додатковий чіп NEC D720200F1 забезпечує підтримку двох портів USB 3.0. Не забули виробники плати і про фірмову функцію розблокування прихованих ядер процесора Auto Unlock. Отже, на платі є весь необхідний функціонал, для того, щоб вона відповідала сучасним вимогам. Для того, щоб довідатися, наскільки вдалим вийшов даний продукт, пропонуємо перейти до детального знайомства з материнською платою GIGABYTE GA-880GMA-UD2H.

GIGABYTE GA-880GMA-UD2H

Специфікації материнської плати GIGABYTE GA-880GMA-UD2H:

Виробник

GIGABYTE

Модель

GA-880GMA-UD2H

Чіпсет

AMD 880G + AMD SB850

Процесорний роз’єм

Socket AM3

Підтримувані процесори

AMD Phenom II / AMD Athlon II

Підтримка пам'яті

4 x 1.5V DDR3 DIMM слота з підтримкою до 16 ГБ пам'яті.
DDR3 2000(OC)/1333/1066 МГц.
Двоканальна архітектура пам'яті. Підтримка пам'яті ECC.

Слоти розширення

1 x PCI Express 2.0 x16 (16 ліній)
1 x PCI Express 2.0 x16 (4 ліній)
1 x PCI
1 x PCI Express x1

VGA

ATI Radeon HD 4250 інтегрований у північний міст AMD 880GX
1 x D-Sub port
1 x DVI-D port
1 x HDMI

Дискова підсистема

Чіпсет SB850:
6 x SATA 6.0 Гб/с з підтримкою SATA RAID 0, 1, 5, 10, JBOD

Чіп GIGABYTE SATA2:
2 x SATA 3.0 Гб/с з підтримкою SATA RAID 0, 1, JBOD
1 x IDE з підтримкою двох пристроїв ATA 133/100/66/33

Чіп iTE IT8720:
1 x FDD

LAN

Мережний LAN-контролер Realtek 8111D (10/100/1000) Мбіт/с

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC892 HD

Живлення

24-контактний роз’єм живлення ATX
8-контактний роз’єм живлення ATX12V

Охолодження

Алюмінієвих радіатор на північному мосту;
Алюмінієвий радіатор на південному мосту.

Роз’єми для вентиляторів

1 x CPU
1 x корпусний вентилятор

Зовнішні порти I/O

1 x PS/2 (клавіатура/миша)
1 x DVI
1 x VGA
1 x HDMI
1 x LAN (RJ45) порт
1 x S/PDIF оптичний вихід
4 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x IEEE 1394a
1 x eSATA 6Gb/s
8 канальний аудіо вихід

Внутрішні порти I/O

3 x USB 2.0/1.1
1 x S/PDIF вхід/вихід
5 x SATA 6.0 Гб/с
2 x IEEE 1394a
1 x IDE
1 x floppy disk drive
1 x COM
Аудіо роз’єми передньої панелі
Роз’єм системної панелі

BIOS

2 x 8 Мб ПЗП
AWARD BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Фірмові технології

@BIOS

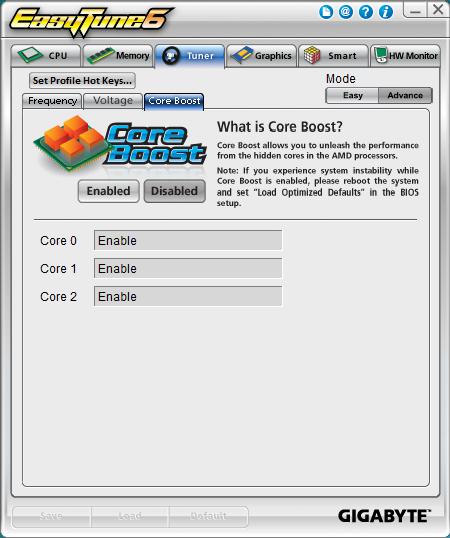

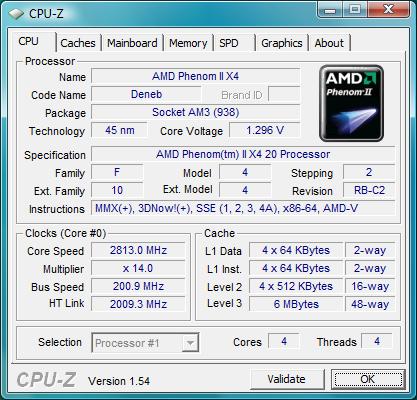

Auto Unlock
Auto Green
Download Center
Q-Flash
Smart Recovery
Q-Share

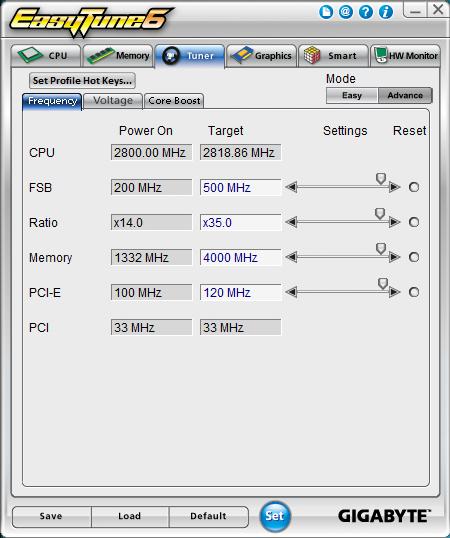

EasyTune
Xpress Install
Xpress BIOS rescue
Xpress Recovery 2
Easy Energy Saver

Комплектація

Посібник користувача
2 x SATA кабелі
1 x UltraDMA 100/66/33 кабель
заглушка задньої панелі
диск з драйверами і утилітами

Форм-фактор, розміри, мм

MicroATX
244 x 244

Сайт виробника

http://www.gigabyte.ua/

Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

Все цены на GIGABYTE GA-880GMA-UD2H

GIGABYTE GA-880GMA-UD2H

Материнська плата GIGABYTE GA-880GMA-UD2H впакована в помітно оформлену картонну коробку з безліччю написів і фірмових емблем. На лицьовій стороні упаковки заявлені всі основні функції і технології, підтримувані даним продуктом, при цьому, основний натиск робиться на приналежність даної плати до серії «333», емблема якої займає значну частину «обкладинки».

GIGABYTE GA-880GMA-UD2H

На звороті упаковка насичена різною інформацією про можливості материнської плати. Тут докладно описуються особливості серії «333» (USB 3.0; SATA 3.0; 3xUSB Power Boost) і згадуються всі інші ключові особливості GIGABYTE GA-880GMA-UD2H.

GIGABYTE GA-880GMA-UD2H

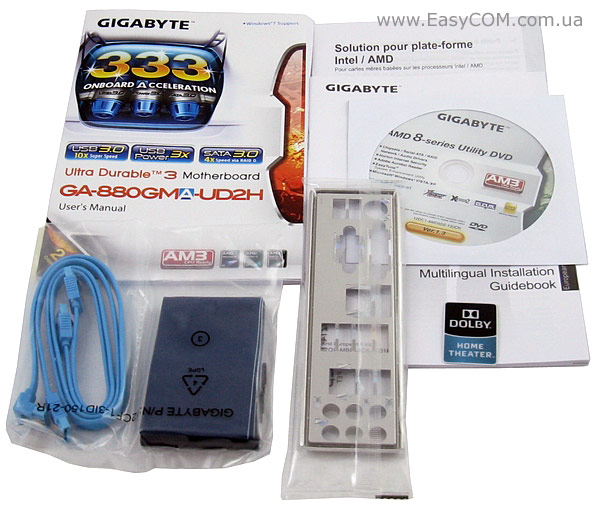

Комплект поставки материнської плати GIGABYTE GA-880GMA-UD2H містить у собі наступні елементи:

  • посібник користувача;
  • 2x SATA-кабелі;
  • 1 x UltraDMA 100/66/33 кабель;
  • заглушку задньої панелі I/O Shield;
  • диск з драйверами і утилітами.

Скромна комплектація, достатня тільки для складання ПК і початку роботи, але не більше.

GIGABYTE GA-880GMA-UD2H

GIGABYTE GA-880GMA-UD2H

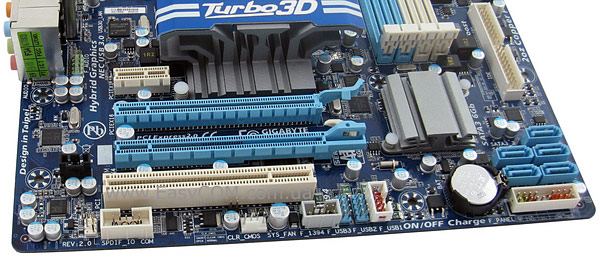

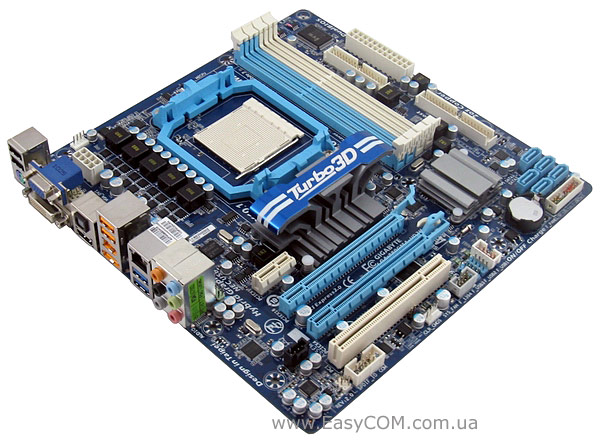

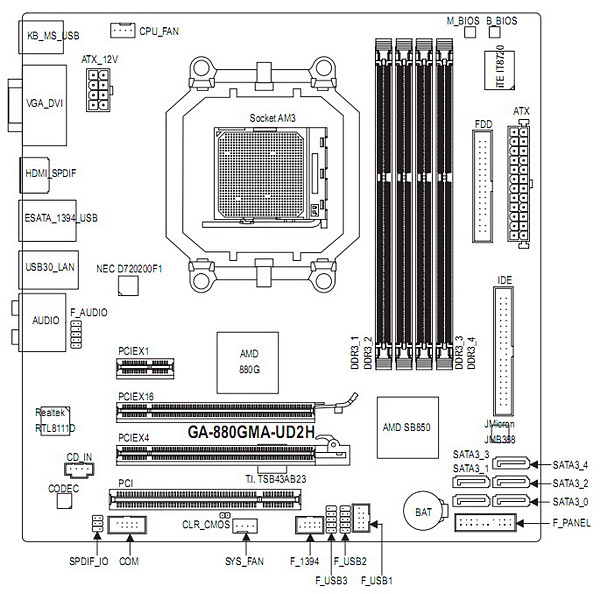

Розглянута сьогодні материнська плата GIGABYTE GA-880GMA-UD2H виконана на текстоліті темно-синього кольору і належить до форм-фактору MicroATX, внаслідок чого має квадратні розміри і не так багато місця для слотів розширення й раціонального розташування стратегічних роз’ємь. Таким чином, на даній материнській платі можна виділити декілька незначних недоліків. В першу чергу, це, звісно ж, розташування роз’ємів SATA 6.0 Гб/с, три з яких, найбільше імовірно, будуть недоступні при встановленні на плату великої відеокарти. До речі, у нижньому куті плати, де знаходяться слоти SATA, не залишилося місця під отвір для кріплення плати, так що при «встановленні» у нижні роз’єми й роз’єм системної панелі, щоб уникнути перегинів текстоліту плати, рекомендується бути обережніше. Далі, слоти під оперативну пам'ять впритул наближені до рамки для кріплення процесорного кулера, і при встановленні/заміні останнього можуть виникнути незручності, особливо якщо в слоти встановлені модулі з високими радіаторами. В іншому, експлуатація материнської плати GIGABYTE GA-880GMA-UD2H може виявитися цілком безпроблемною.

GIGABYTE GA-880GMA-UD2H

Материнська плата GIGABYTE GA-880GMA-UD2H використовує південний міст SB850. Можливості даного чіпа передбачають підтримку одразу шести портів SATA 6.0 Гб/с, за допомогою яких можна організовувати RAID-масиви рівнів 0, 1, 5 і 10. Також південний міст відповідає за функціонування 14 портів USB 2.0. На протестованій материнській платі реалізовано тільки 10 USB 2.0 портів (місця на маленькій платі не вистачає), а ще два належать до стандарту USB 3.0 і мають керування окремим чіпом. Порти USB 2.0 розподілені ось так: 4 на задній панелі і 3 внутрішніх (від кожного з яких можна вивести по два роз’єми).

Крім потенціалу південного мосту SB850, можливості підсистеми зберігання даних материнської плати розширені за рахунок трьох мікросхем:

  • NEC D720200F1
  • JMicron JMB 368
  • iTE IT8720

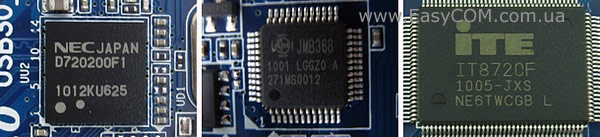

Мікросхема NEC D720200F1 забезпечує підтримку двох портів USB 3.0, які виведені на задню панель і маркіровані синім кольором. Чіп JMicron JMB 368 завідує IDE-контролером з підтримкою двох пристроїв ATA 133/100/66/33. І, нарешті, чіп iTE IT8720, крім моніторингу і керування COM-портом, відповідає за підтримку флоппі дисководу.

Материнська плата GIGABYTE GA-880GMA-UD2H має не так багато слотів розширення, а при встановленні сучасної відеокарти з двослотовою системою охолодження, буде перекритий другий PCI Express x16. Слоти PCI і PCI Express x1, яких на платі по одному, залишаться доступні. На жаль, на другий слот PCI Express 2.0 x16 виділене всього 4 лінії PCIe, тому навряд чи хтось заповнить його другою відеокартою, крім того, ні NVIDIA SLI ні ATI CrossFireX офіційно платою не підтримуються.

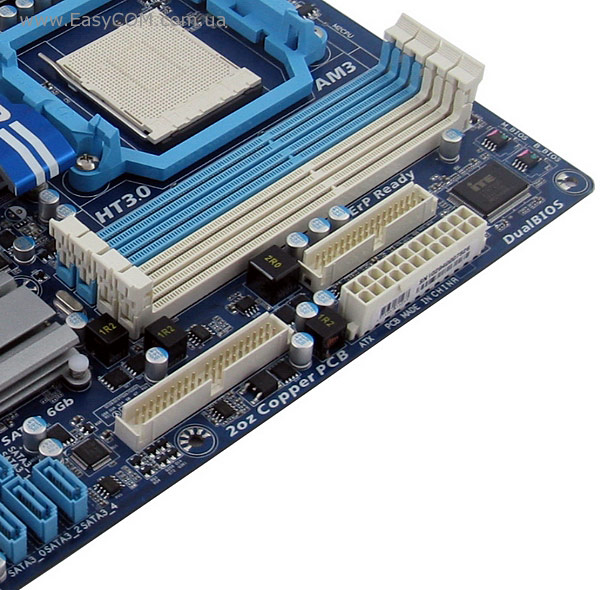

На материнській платі GIGABYTE GA-880GMA-UD2H встановлено чотири 240-контактних роз’єми DIMM двоканальної архітектури під оперативну пам'ять стандарту DDR3, максимальний об'єм якої обмежено 16 ГБ, а максимальна гарантована частота її роботи становить 2000 МГц у режимі розгону.

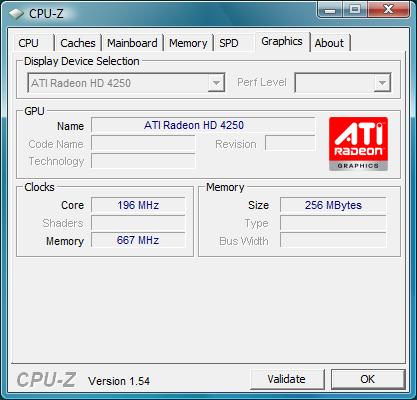

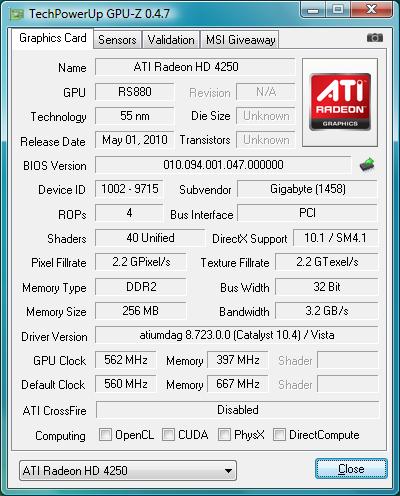

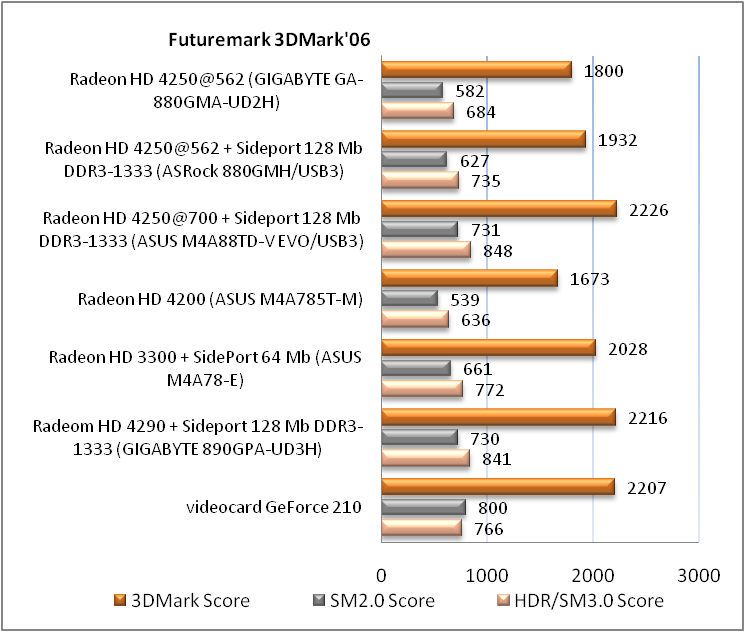

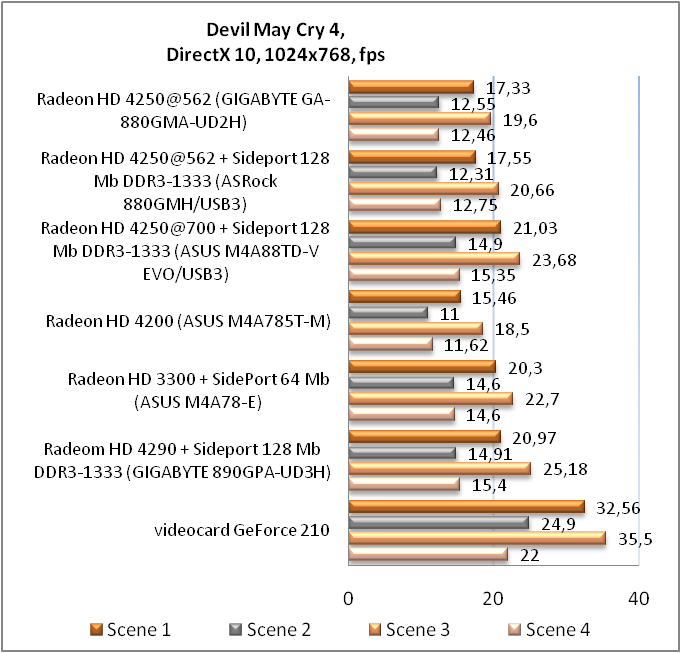

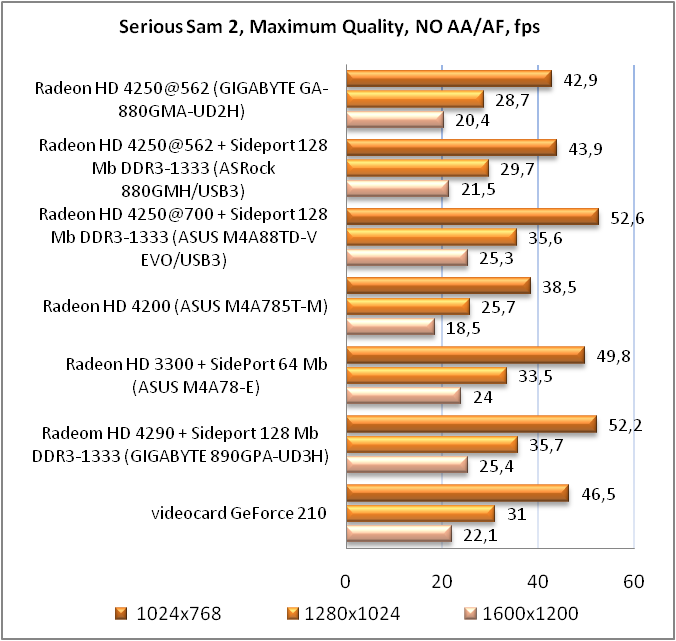

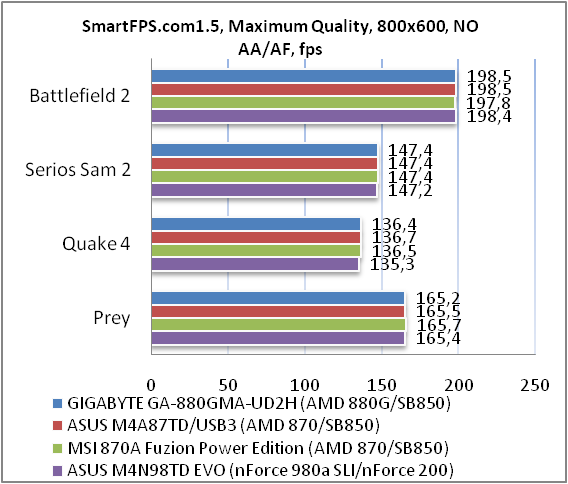

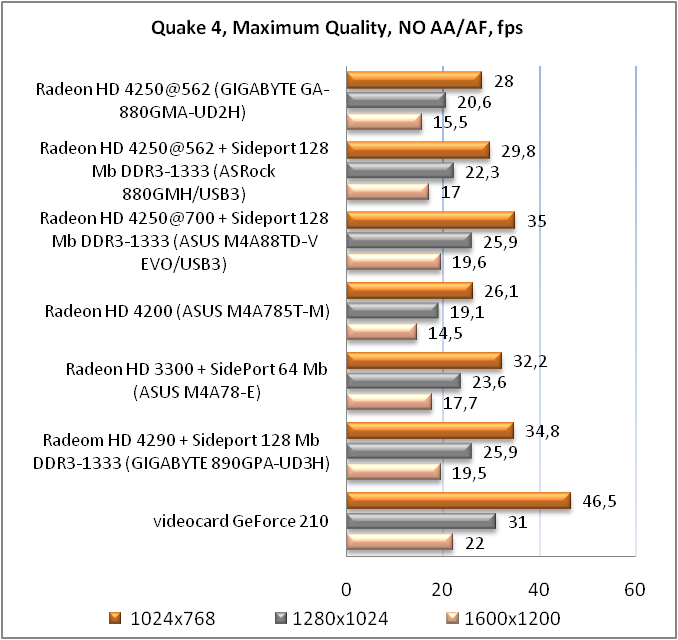

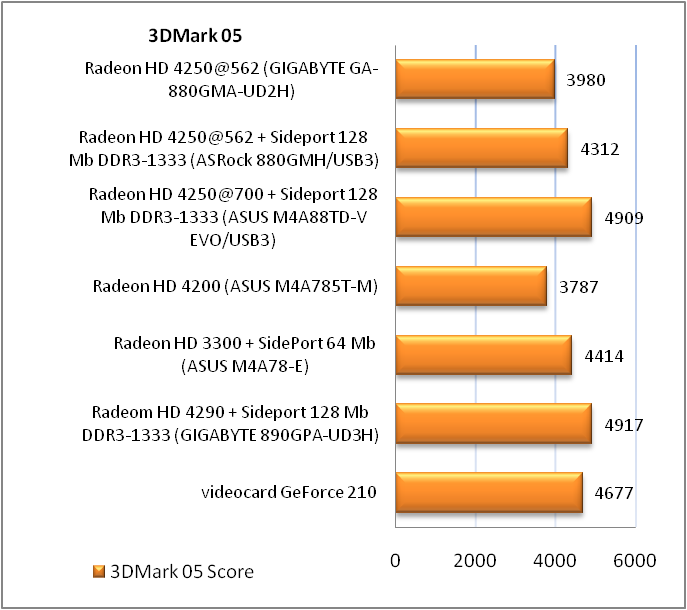

Розглянута плата використовує північний міст AMD 880G, ключовою особливістю якого, нагадаємо, є наявність вбудованого відеоядра ATI Radeon HD 4250. Відеоядро ATI Radeon HD 4250 багато в чому аналогічно потужнішому Rаdeon HD 4290 (використовується в більш дорогих рішеннях на AMD 890GX), має 40 потокових процесорів, підтримує Microsoft DirectХ 10.1, однак працює на зниженій частоті 560 МГц, на відміну від 700 МГц в Radeon HD 4290.

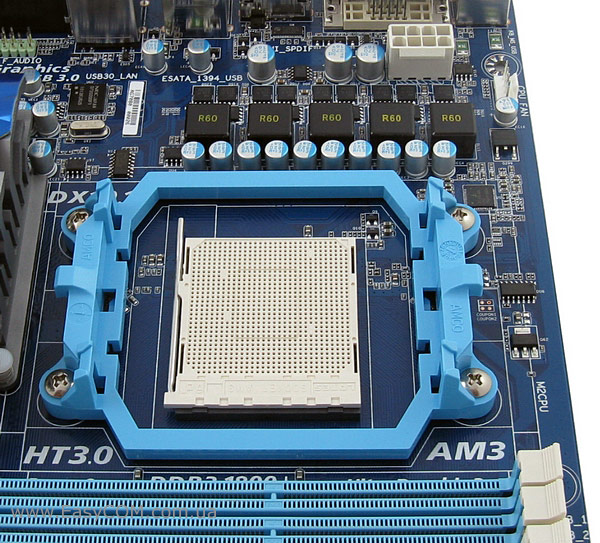

На материнській платі GIGABYTE GA-880GMA-UD2H використовується не самий потужний на перший погляд 4+1-фазний стабілізатор живлення процесора, який, однак, містить у собі тільки якісні компоненти – конденсатори полімерного типу і дроселі з феромагнітною серцевиною. Живлення процесора забезпечує більш надійний 8-контактний роз’єм ATX12V. Взагалі, такої схеми цілком достатньо для живлення навіть потужних шестиядерних процесорів Phenom II X6, які офіційно підтримує дана плата.

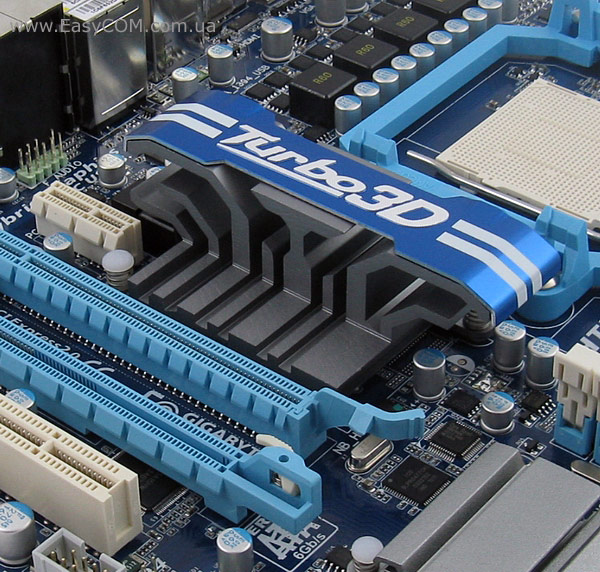

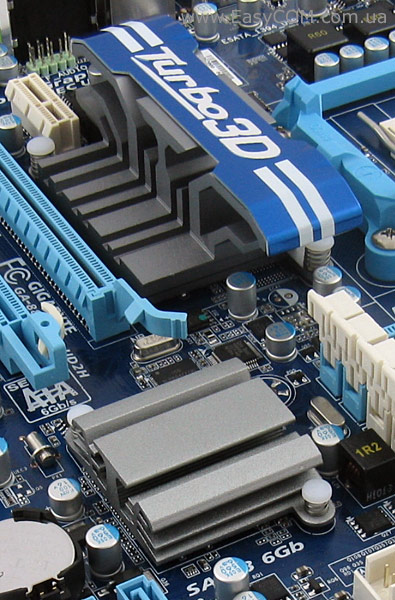

Система охолодження материнської плати GIGABYTE GA-880GMA-UD2H складається з двох алюмінієвих радіаторів. Перший, типовий за формою для багатьох материнських плат GIGABYTE, має досить значні габарити (особливо це помітно на даній, порівняно компактній платі) і встановлений на чіпі північного мосту AMD 880G. Другий радіатор має розміри менші і накриває південний міст SB850. При необхідності змінити термоінтерфейс систему охолодження материнської плати можна демонтувати, хоча радіатори кріпляться до плати за допомогою не зовсім зручних пластикових фіксаторів. Взагалі, можна сказати, що система охолодження материнської плати GIGABYTE GA-880GMA-UD2H задовільно справляється з своїм завданням, в процесі тестування максимальна температура північного мосту становила 45°С. А ось південний міст прогрівався до 52°С, що не критично, але, все-таки, вимагає уваги – систему бажано збирати в корпусі з гарною вентиляцією.

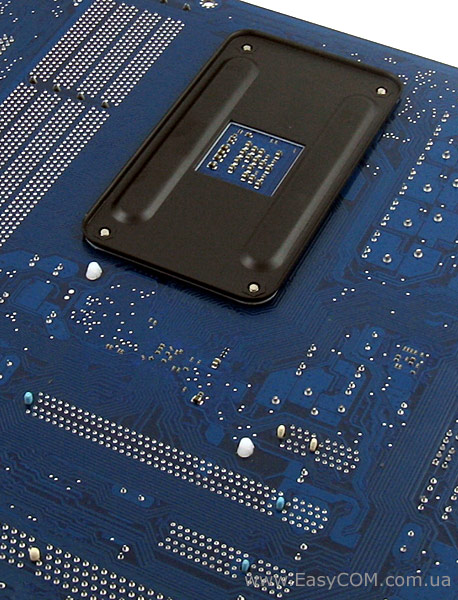

Продовжуючи тему охолодження, відзначимо наявність опорної пластини на зворотному боці материнської плати. Ця пластина попередить вигини материнської плати при встановленні процесорних кулерів з тугим кріпленням.

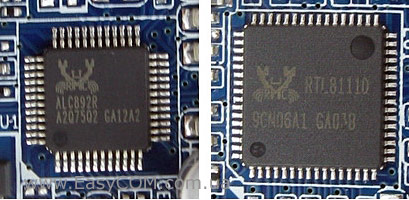

Звукова підсистема заснована на HDA-кодеку 8-канального звуку Realtek ALC892R, а для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek RTL811D.

GIGABYTE GA-880GMA-UD2H

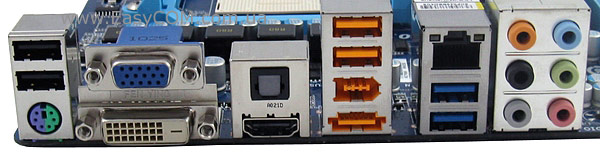

На задню панель GIGABYTE GA-880GMA-UD2H виведені наступні порти:

  • 1 x PS/2 (клавіатура/миша)
  • 1 x DVI
  • 1 x VGA
  • 1 x HDMI
  • 1 x LAN (RJ45) порт
  • 1 x S/PDIF оптичний вихід
  • 4 x USB 2.0/1.1
  • 2 x USB 3.0/2.0
  • 1 x IEEE 1394a
  • 1 x eSATA 6Gb/s
  • 8 канальний аудіо вихід

Приємною особливістю плати є наявність одразу трьох різних відеоінтерфейсів на задній панелі для виводу сигналу з інтегрованого відеоядра.

BIOS

BIOS материнської плати GIGABYTE GA-880GMA-UD2H розроблений на коді Award і має достатню кількість налаштувань, за допомогою яких можна проводити розгін системи.

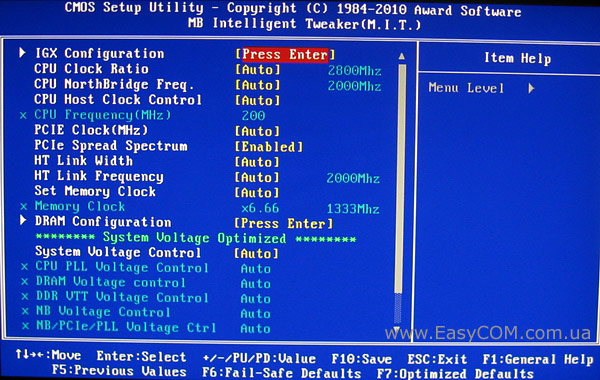

Всі необхідні для розгону налаштування згруповані в розділі «MB Intelligent Tweaker (M.I.T.)» і надають стандартний набір можливостей для налаштування системи. Можна змінювати такі параметри як: частоти і напруги процесора, пам'яті, чіпсета; керувати множником процесора; настроїти таймінги пам'яті і ін. Для зручності сприйняття, всі основні налаштування, доступні для зміни, були згруповані в наступну таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота FSB

CPU Frequency

200 – 500 МГц

1

Множник процесора

CPU Clock Ratio

5 – 35

0,5

Множник контролера пам'яті

CPU NorthBridge Freq.

5 – 20

1

Множник пам'яті

Memory Clock

4; 5,33; 6,66; 8.



Множник шини HT

HT Link Frequency

1 – 13

1

Частота шини PCI Express

PCIE Clock

100 – 150 МГц

1 МГц

Напруги живлення процесора

CPU Voltage Control

-0,6 – +0,6 В

0,025 В

Напруги живлення контролера пам'яті

CPU NB VID Control

-0,6 – +0,6 В

0,025 В

Напруга живлення тактуючого чіпа

CPU PLL Voltage Control

2,220 – 3,100 В

0,02 В

Напруга живлення пам'яті

DRAM Voltage Control

1,300 – 2,500 В

0,005 В



DDR VTT Voltage Control

0,770 – 1,100 В

0,025 В

Напруга живлення шини PCI-E

NB/Pcie/PLL Voltage Control

1,45 – 2,1 В

0,01 В

Напруга живлення північного мосту

NB Voltage Control

0,9 – 1,5 В

0,02 В

Доступ до налаштувань таймінгів оперативної пам'яті відкритий у пункті «DRAM Configuration» роздягнула «MB Intelligent Tweaker».

Оскільки північний міст AMD 880G має вбудоване відеоядро ATI Radeon HD 4250, в тому ж розділі «MB Intelligent Tweaker» знаходиться пункт «IGX Configuration», у якому можна змінювати різні параметри самого відеоядра, наприклад, можна змінити частоту відеоядра чи розмір виділюваної для нього системної пам'яті.

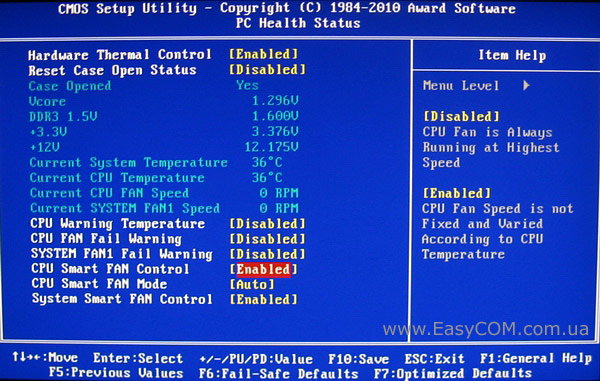

У розділі моніторингу «PС Health Status» можна стежити за:

  • температурою материнської плати і процесора,
  • швидкістю обертання процесорного кулера і чотирьох корпусних вентиляторів;
  • напругою на ядрі процесора і модулях оперативної пам'яті;
  • напругою на лінії живлення +3,3 В і +12В.

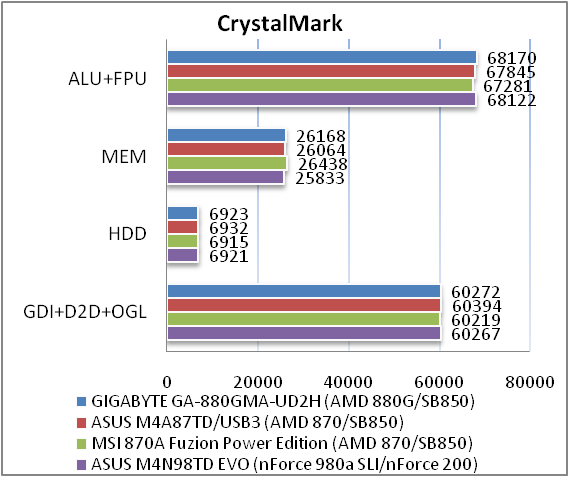

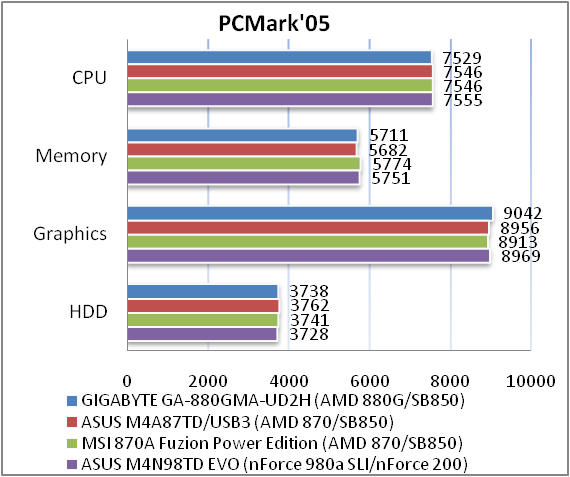

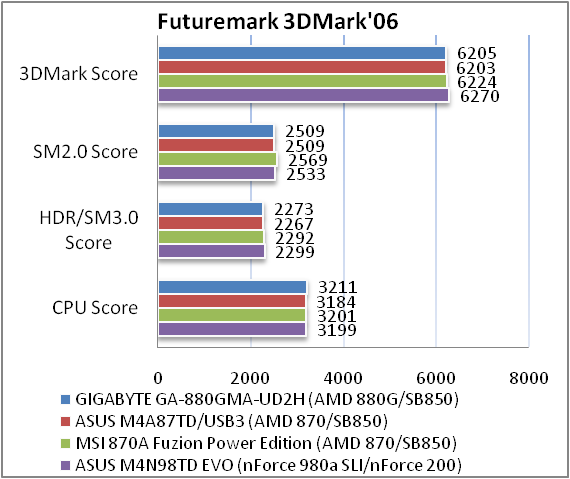

Крім того, у цьому розділі можна включити функції автоматичного керування процесорним кулером CPU Smart FAN Control і System Smart FAN Control для корпусних вентиляторів.
