Огляд і тестування материнської плати GIGABYTE B360 AORUS Gaming 3 WIFI: бездротові інтерфейси в кожен будинок
19-06-2018
Можливо, хтось не пам'ятає, але одним з основних переваг нових чіпсетів Intel B360, Intel H370 і Intel Q370 є можливість реалізації бездротових інтерфейсів завдяки технології Intel Wireless-AC і модулю CNVi формату M.2. Дана зв'язка забезпечує роботу Wi-Fi 802.11a/b/g/n/ac з максимальною пропускною здатністю 1,73 Гбіт/с і Bluetooth 5.0.
І сьогодні у нас на тестуванні знаходиться одна з таких новинок від компанії GIGABYTE, яка, до речі, випускається у двох модифікаціях, що відрізняються між собою виключно наявністю або відсутністю в комплекті згаданого вище модуля бездротових інтерфейсів. Відрізнити їх між собою дуже просто завдяки відповідній приставці в найменуванні плати. GIGABYTE B360 AORUS Gaming 3 WIFI, а саме вона знаходиться на тесті, є рішенням формату ATX з середнього цінового діапазону, і на даний момент коштує близько $130. Давайте ж з'ясуємо, чи є у неї ще якісь переваги крім Wi-Fi і Bluetooth.
Специфікація
Модель |
GIGABYTE B360 AORUS Gaming 3 WIFI |
Чіпсет |
Intel B360 |
Процесорний роз'єм |
Socket LGA1151 |
Підтримка процесорів |
Intel Core i7/Core i5/Core i3/Pentium/Celeron восьмого покоління для платформи Intel Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-2666 МГц |
Слоти розширення |
1 x PCI Express 3.0 x16 (x16) 1 x PCI Express 3.0 x16 (x4) 1 x PCI Express 3.0 x16 (x1) 2 x PCI Express 3.0 x1 1 x M.2 Socket 1 для модуля Wi-Fi і Bluetooth |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x2) 6 x SATA 6 Гбіт/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Wi-Fi |
802.11a/b/g/n/ac |
Bluetooth |
Bluetooth 5 |
Звукова підсистема |
8-канальний Realtek ALC892 |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
2 x роз'єми вентилятора CPU (4-контактні) 1 х роз'єми підключення водоблока СВО (4-контактний) 2 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x HDMI 1 x DVI-D 1 x RJ45 4 x USB 2.0 2 x USB 3.1 Gen 1 1 х USB 3.1 Gen 1 Type-C 1 х USB 3.1 Gen 2 Type-A 6 x аудіопортів |
Внутрішні порти I/O |
1 x USB 3.1 Gen 1 1 x USB 2.0 1 x Thunderbolt 1 х TPM 1 x S/PDIF Out 1 x COM |
BIOS |
2 x 128 Mбіт Flash ROM UEFI AMI BIOS PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7 |
Форм-фактор |
ATX 305 x 225 мм |
Сайт виробника |
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки |
Упаковка і комплект постачання
Материнська плата GIGABYTE B360 AORUS Gaming 3 WIFI постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає ключові її особливості та переваги.

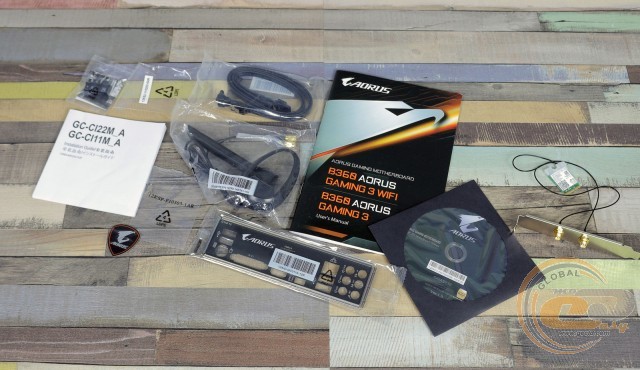

У коробці постачається належний набір аксесуарів у вигляді диска з драйверами і утилітами, комплекту паперової документації, двох SATA-шлейфів, заглушки інтерфейсної панелі, інструменту GIGABYTE G Connector і плати розширення GC-CI22M_A CNVi Wi-Fi з комбінованою антеною.

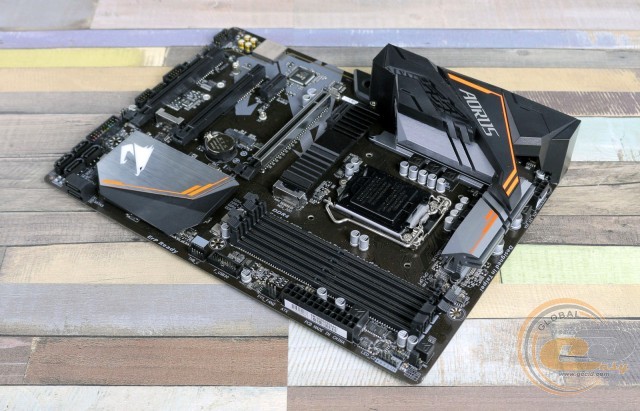

Дизайн і особливості плати

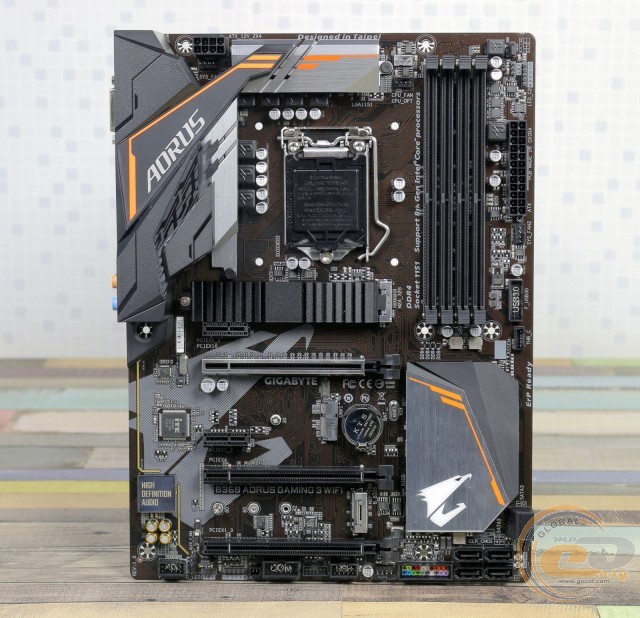

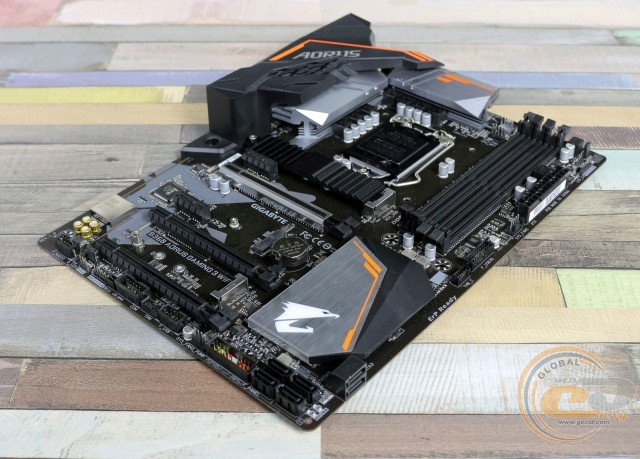

Компанія GIGABYTE продовжує використовувати друковані плати коричневого кольору для не найбільш дорогих моделей материнських плат. Але при цьому вона не поскупилася на оригінальне оформлення радіаторів і кожуха над інтерфейсною панеллю. У цілому подібне поєднання виглядає цілком належно, однак з чорним текстолітом було б набагато краще.

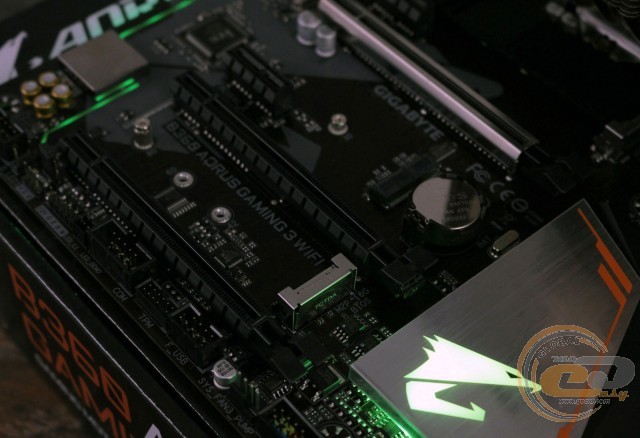

Також наявна фірмова система підсвічування RGB Fusion і пара колодок для підключення світлодіодних стрічок, що дозволить надати бажаний вигляд усій системі.
До компонування набортних елементів у нас також не виникло особливих претензій, адже розташування всіх портів і роз'ємів досить грамотне і не ускладнить процес складання системи. Але слід бути обережним при підключенні роз'ємів на правому боці, адже в кутах відсутні кріпильні отвори.

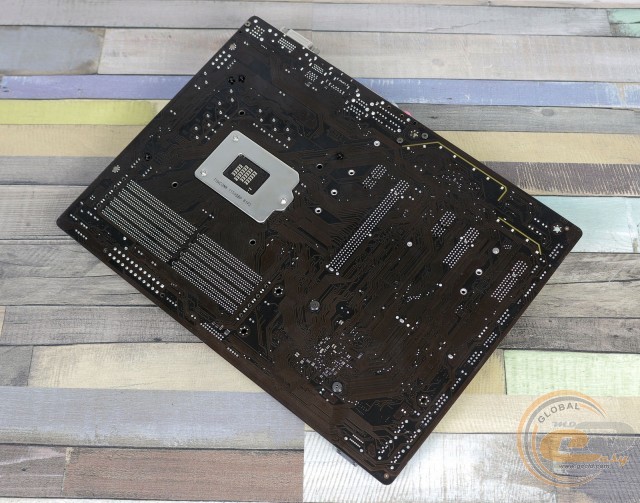

Глянувши на зворотний бік плати, можна відзначити хіба що стандартну опорну пластину процесорного роз'єму, а також той факт, що за допомогою гвинтів закріплено тільки чіпсетний радіатор.

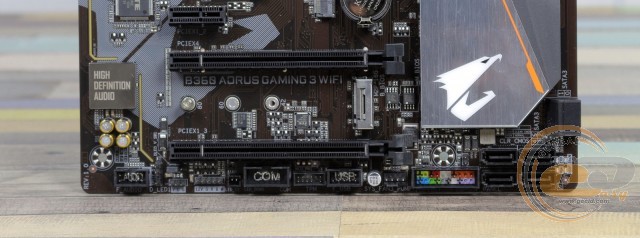

У нижній частині розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, роз'єми підключення світлодіодних стрічок, порти COM і TPM, джампер для скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо колодку для активації портів USB 2.0. Усього на платі силами чіпсета Intel B360 реалізована підтримка шести портів USB 2.0: двох внутрішніх і чотирьох на інтерфейсній панелі.
У зв'язку з недоліком ліній, у разі встановлення модуля бездротових інтерфейсів один з портів USB 2.0 (під мережевим роз'ємом) буде відключений.

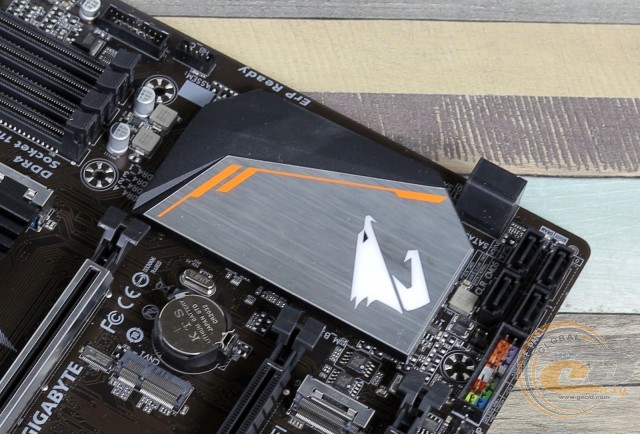

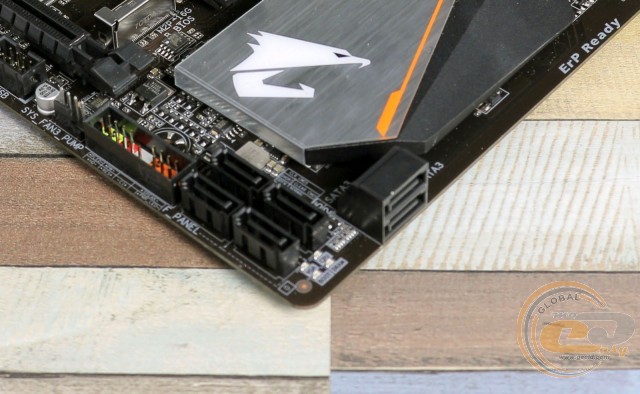

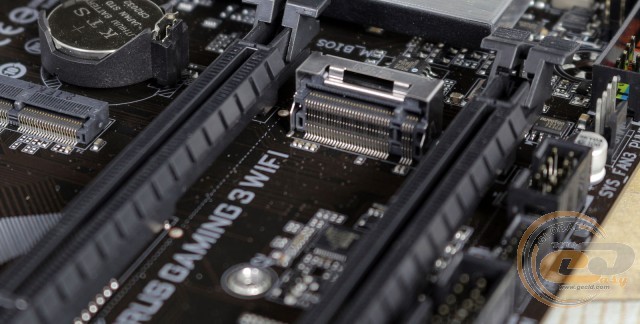

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній слот M.2 Socket 3 («M2A_32G») ділить пропускну здатність з портом SATA 6 Гбіт/с («SATA3_5») при встановленні SATA-накопичувача. Своєю чергою другий M.2 Socket 3 («M2P_16G») також ділить пропускну здатність з одним з портів SATA 6 Гбіт/с («SATA3_1») при встановленні SATA-накопичувача.

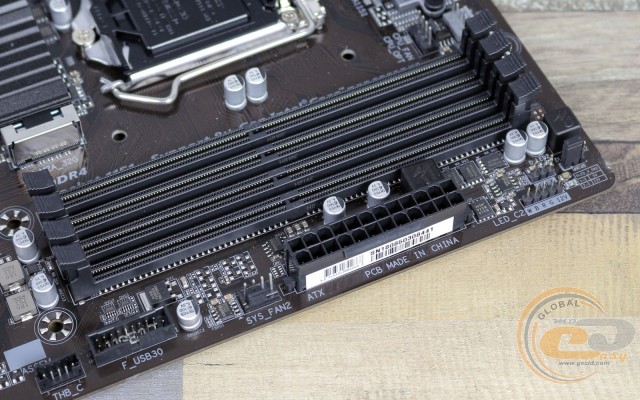

Системна плата GIGABYTE B360 AORUS Gaming 3 WIFI оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або у другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.
Додатково зазначимо колодку для підключення виносної панелі з портами USB 3.1 Gen 1. Усього на платі силами чіпсета Intel B360 реалізована підтримка п'яти USB 3.1 Gen 1 (двох внутрішніх і трьох зовнішніх).

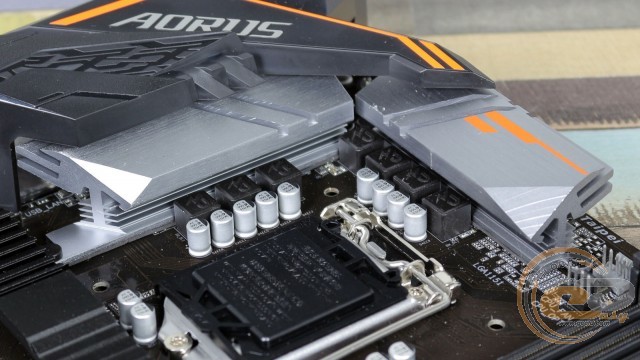

Система охолодження складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel B360, у той час як два інших накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 35°C;
- верхній радіатор охолодження елементів підсистеми живлення процесора - 41,6°C;
- бічний радіатор охолодження елементів підсистеми живлення процесора - 44,1°C;
- дроселі - 54,7°C.
Як бачимо, отримані результати можна сміливо охарактеризувати як відмінні.

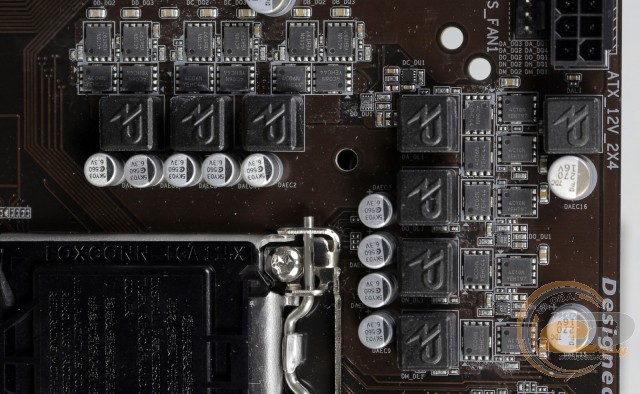

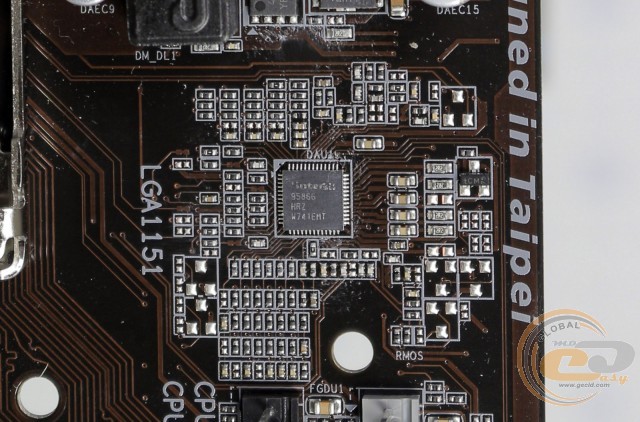

Живлення процесора здійснюється за 7-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ISL95866. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих (твердотілих конденсаторів, МОП-транзисторів з низьким опором відкритого каналу і феритових дроселів).

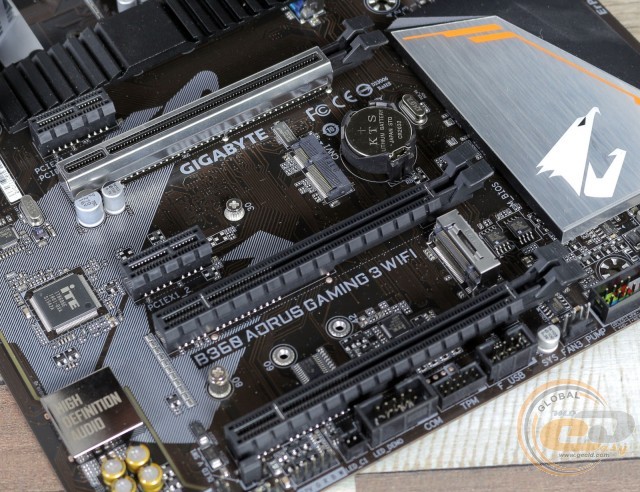

Для розширення функціональності материнської плати GIGABYTE B360 AORUS Gaming 3 WiFi є п'ять слотів:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х16);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х4);
- PCI Express 3.0 x16 (у режимі х1).
Завдяки підтримці технології AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох відеокарт за схемою x16+x4. Окремо відзначимо посилену конструкцію основного слота для відеокарти.
