Огляд і тестування материнської плати GIGABYTE AORUS GA-Z270X-Gaming K5: Paint It Black

Далеко не завжди вартість дійсно цікавих моделей материнських плат з відмінним оснащенням перевалює за $300, і підібрати рішення на свій смак можна й за скромнішу суму. При цьому вам не доведеться жертвувати функціональністю, затребуваною при повсякденному використанні в складі ігрової домашньої системи.

GIGABYTE AORUS GA-Z270X-Gaming K5

Яскравим тому прикладом є героїня нашого сьогоднішнього огляду – материнська плата GIGABYTE AORUS GA-Z270X-Gaming K5, яка обійдеться орієнтовно в $235. Вона надає не лише відмінний дизайн, але й спеціалізований мережевий контролер для ігор, флагманську звукову підсистему, традиційно широкі можливості для підключення накопичувачів і USB-пристроїв, а також низку інших цікавих переваг. Давайте ж розглянемо докладні характеристики плати.

Специфікація

Виробник і модель

GIGABYTE AORUS GA-Z270X-Gaming K5

Чіпсет

Intel Z270

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого і сьомого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3866 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (х4)

3 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4 і SATA)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4 і SATA)

1 x U.2

3 x SATA Express (кожен сумісний з 2 х SATA 6 Гбіт/с)

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Killer E2500 (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC1220

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

3 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

2 x USB 3.1 Gen 1 з підтримкою підключення двох USB 3.1 Gen 1

2 x USB 2.0 з підтримкою підключення двох USB 2.0

1 x Thunderbolt

1 х TPM

BIOS

2 x 64 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

GIGABYTE AORUS GA-Z270X-Gaming K5 GIGABYTE AORUS GA-Z270X-Gaming K5

Материнська плата GIGABYTE AORUS Z270X-Gaming K5 постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає ключові її переваги й технічні характеристики.

GIGABYTE AORUS GA-Z270X-Gaming K5

У коробці ми знайшли диск з драйверами й утилітами, паперову документацію, чотири SATA-шлейфи, заглушку інтерфейсної панелі, а також приємний бонус у вигляді набору GIGABYTE G Connector, який значно полегшує процес підключення фронтальної панелі корпуса ПК.

Дизайн і особливості плати

GIGABYTE AORUS GA-Z270X-Gaming K5

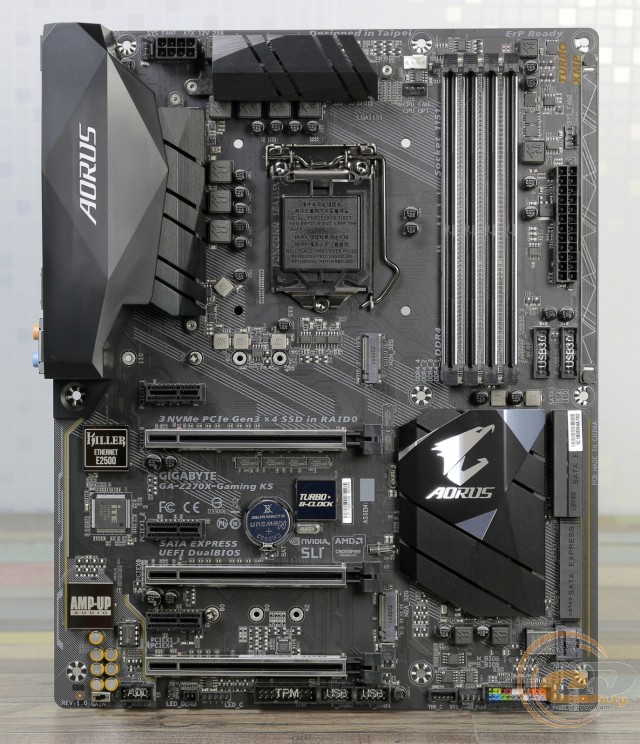

В оформленні плати акцент зроблено виключно на чорний колір, який лише трохи розбавлено сріблястими написами та логотипом серії AORUS на радіаторах. Загалом настільки суворий і стриманий дизайн однозначно торкнеться сердець покупців, особливо середнього віку і старших.

Що ж стосується компонування набортних елементів, то розташування всіх портів і роз'ємів не ускладнить процес складання системи. Наприклад, усі три порти SATA Express розташовані паралельно до поверхні плати, а значить, у просторому корпусі проблем з підключенням кабелів не буде навіть при встановленій габаритній відеокарті.

Однією з переваг даної моделі є її оригінальне підсвічування RGB Fusion. Воно має кілька режимів роботи, управляти якими можна за допомогою комплектної утиліти.

GIGABYTE AORUS GA-Z270X-Gaming K5

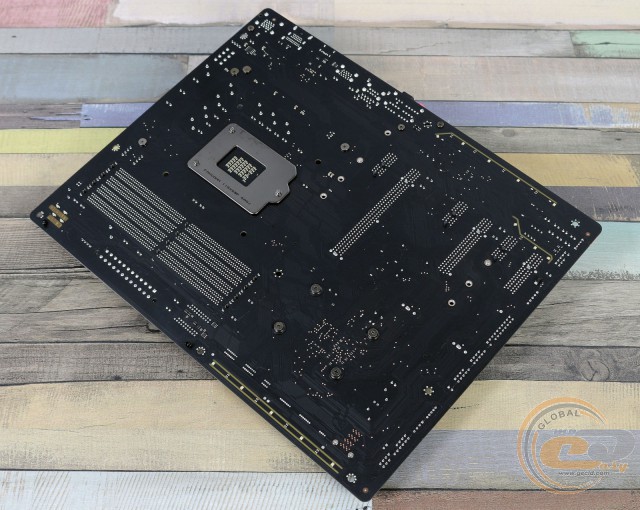

Глянувши на зворотну сторону GIGABYTE AORUS GA-Z270X-Gaming K5, можна відзначити хіба що стандартну опорну пластину процесорного роз'єма, а також той факт, що за допомогою гвинтів закріплені всі три радіатори системи охолодження.

GIGABYTE AORUS GA-Z270X-Gaming K5

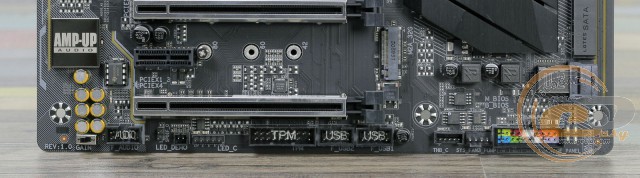

У нижній частині розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, порти Thunderbolt і TPM, джампер для скидання CMOS, роз'єм підключення світлодіодної стрічки і колодка підключення фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних дротів). Додатково відзначимо дві колодки для активації портів USB 2.0. Всього на платі силами чіпсета реалізовано підтримка шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.

GIGABYTE AORUS GA-Z270X-Gaming K5

GIGABYTE AORUS GA-Z270X-Gaming K5

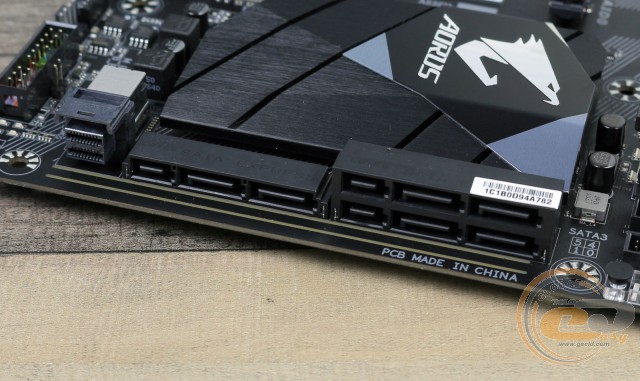

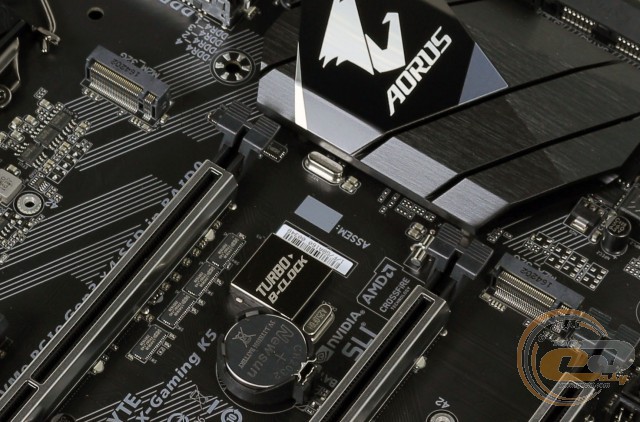

Можливості з організації дискової підсистеми представлені двома роз'ємами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M.2 2280, M. 2 22110), одним U.2 і трьома SATA Express, кожен з яких сумісний з двома SATA 6 Гбіт/с. Є підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

GIGABYTE AORUS GA-Z270X-Gaming K5

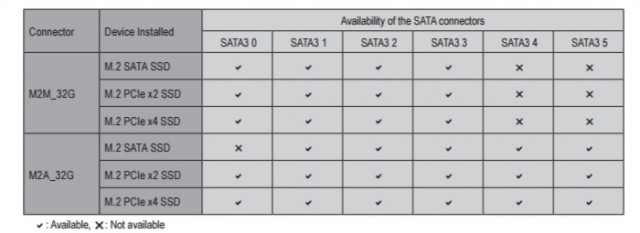

У зв'язку з нестачею вільних чіпсетних ліній є кілька обмежень стосовно використання інтерфейсів дискової підсистеми:

  • при підключенні будь-якого M.2-накопичувача в перший слот M.2 Socket 3 («M2M_32G») два порти SATA 6 Гбіт/с («SATA3 4» і «SATA3 5») будуть недоступними;
  • при підключенні M.2 SATA SSD у другий слот M.2 («M2A_32G») буде недоступним лише один порт SATA («SATA3 0»).

GIGABYTE AORUS GA-Z270X-Gaming K5

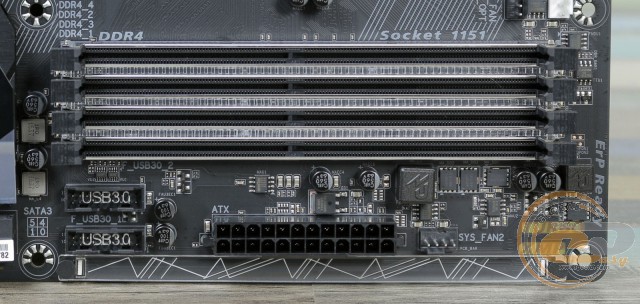

Системна плата GIGABYTE AORUS GA-Z270X-Gaming K5 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3866 МГц у розгоні. Максимальний об’єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.

Додатково відзначимо дві колодки для підключення виносних панелей з портами USB 3.1 Gen 1 (вони ж фактично USB 3.0). Всього на платі силами чіпсета реалізовано підтримку семи портів USB 3.1 Gen 1: чотирьох внутрішніх і трьох на інтерфейсній панелі.

GIGABYTE AORUS GA-Z270X-Gaming K5

GIGABYTE AORUS GA-Z270X-Gaming K5

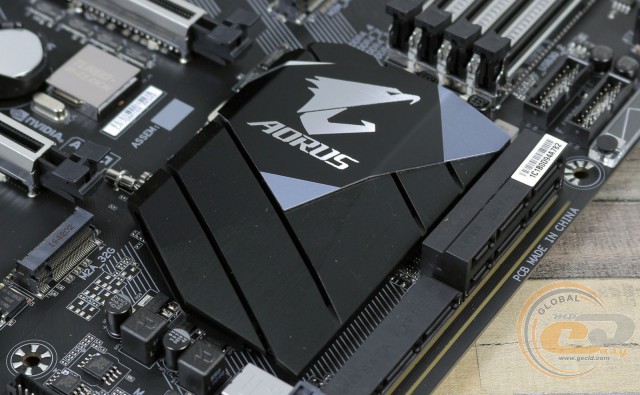

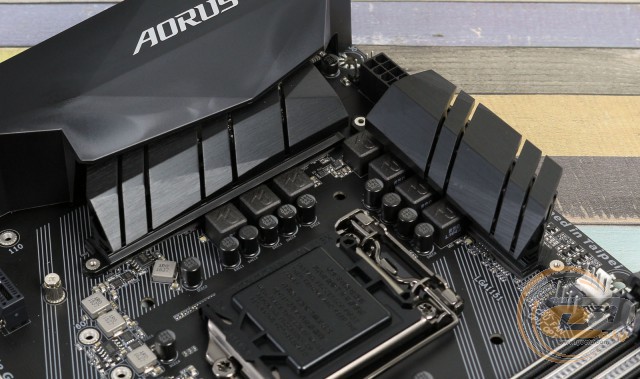

Система охолодження даної плати складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від мікросхеми Intel Z270, у той час як два інші накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 34,7°C (при розгоні – 34,8°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 38,9°C (при розгоні  − 39,7°C);
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 45,3°C (при розгоні − 49,4°C);
  • дроселі – 58,2°C (при розгоні − 68,2°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію.

GIGABYTE AORUS GA-Z270X-Gaming K5

GIGABYTE AORUS GA-Z270X-Gaming K5

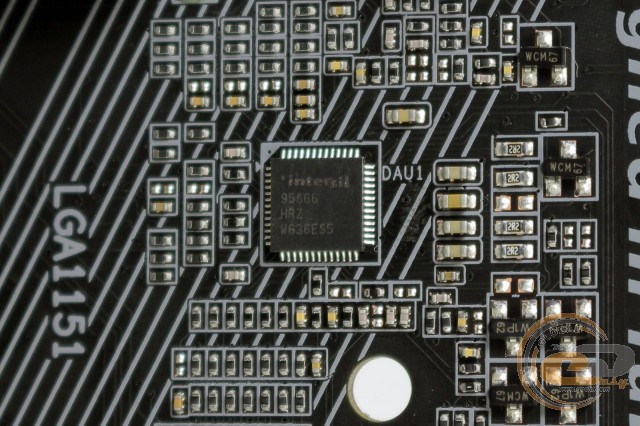

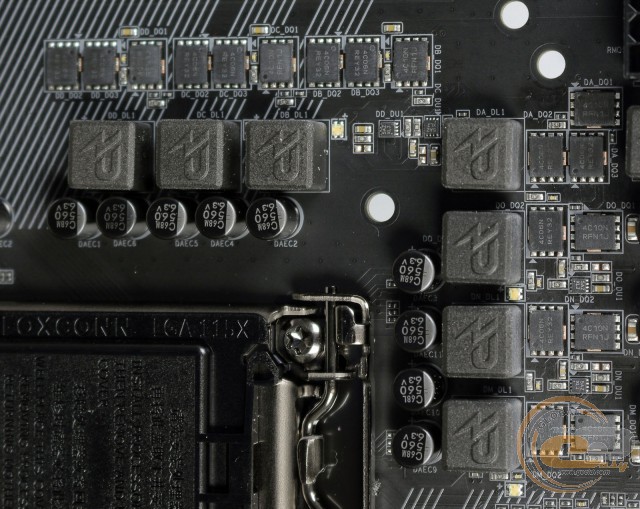

Живлення процесора здійснюється за 7-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ISL95866. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли твердотільні конденсатори серії Durable Black, польові транзистори зі зниженим опором відкритого каналу (Low RDS (on)), а також дроселі з феритовим осердям.

GIGABYTE AORUS GA-Z270X-Gaming K5

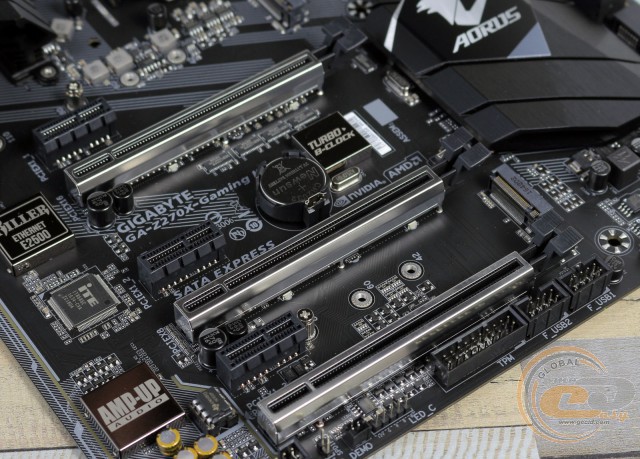

Для розширення функціональності материнської плати GIGABYTE AORUS GA-Z270X-Gaming K5 є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (у режимі х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох або трьох відеокарт. Окремо відзначимо, що розташування слотів дозволить без проблем підключити дві відеокарти з трислотовою системою охолодження. При цьому у вас ще залишиться доступ до одного роз'єма PCI Express 3.0 x1.

У зв'язку з нестачею вільних чіпсетних ліній роз'єм PCI Express 3.0 x16 ( «PCIEX4») ділить лінії з усіма трьома слотами PCI Express 3.0 x1. Тому в разі підключення плати розширення в один з них його пропускна спроможність буде знижена з чотирьох до однієї лінії PCIe 3.0.

GIGABYTE AORUS GA-Z270X-Gaming K5

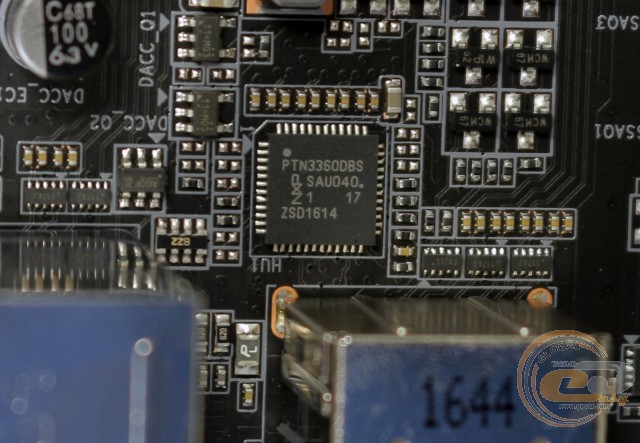

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, вам доступні два відеовиходи (HDMI і DisplayPort), обслуговування яких здійснюється силами мікросхеми PTN3360DBS.

GIGABYTE AORUS GA-Z270X-Gaming K5

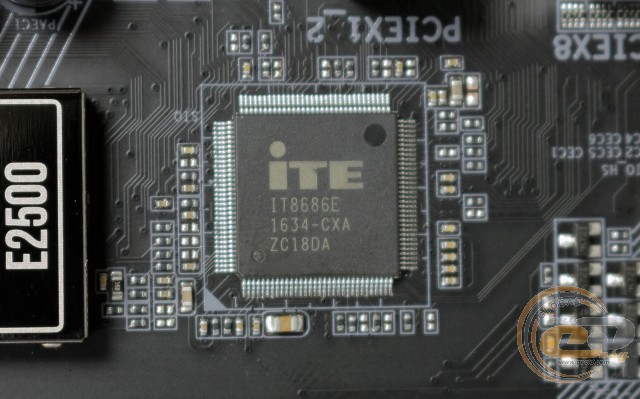

Можливості Multi I/O покладено на мікросхему ITE 8686E, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

GIGABYTE AORUS GA-Z270X-Gaming K5

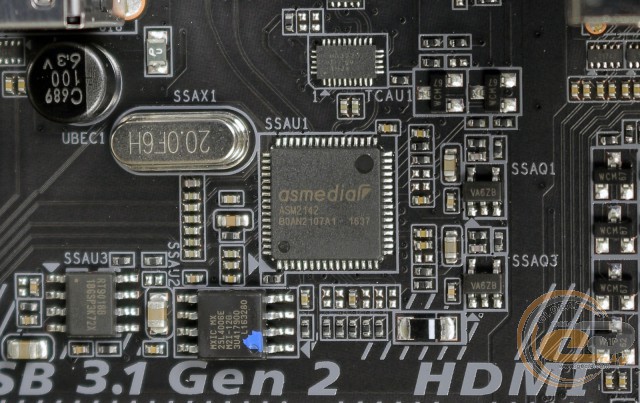

Коректна робота двох портів USB 3.1 Gen 2 забезпечена силами мікросхеми ASMedia ASM2142.

GIGABYTE AORUS GA-Z270X-Gaming K5

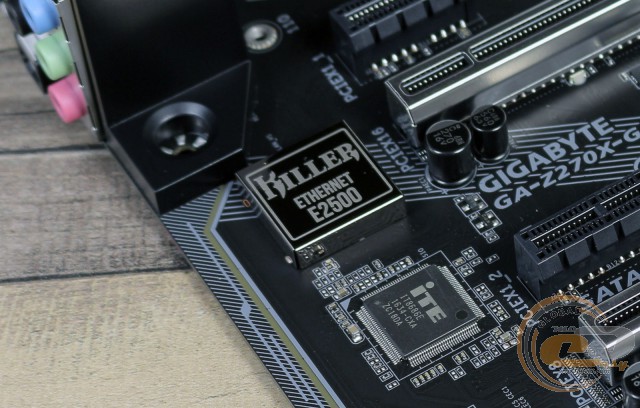

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Rivet Networks Killer E2500, який має низку апаратних і програмних переваг для підвищення швидкості обробки ігрового мережевого трафіку.

GIGABYTE AORUS GA-Z270X-Gaming K5

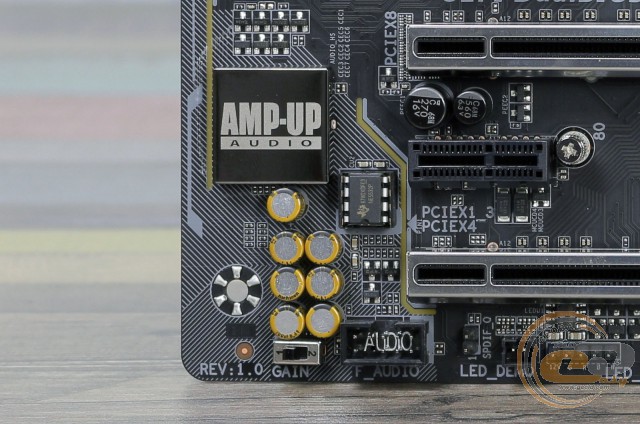

Звукова підсистема даної материнської плати заснована на флагманському 8-канальному HDA-кодеку Realtek ALC1220. Вона містить спеціальні аудіоконденсатори від компанії Nichicon і попередньо встановлений підсилювач NE5532P. Також є можливість його легкої заміни на інший, який має вужчу спрямованість на певний музичний жанр. Додатково відзначимо можливість керування потужністю звукового сигналу за допомогою набортного перемикача. На особливу увагу заслуговує програмне забезпечення Sound Blaster X-Fi MB5 для доведення якості звуку до необхідного рівня.
