Огляд материнської плати Fujitsu D2963-S1

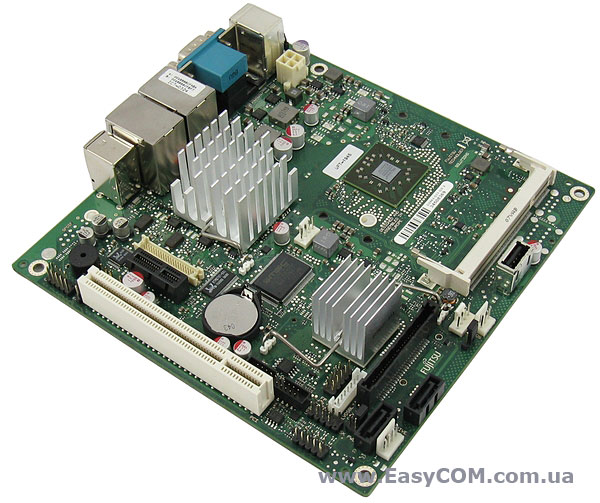

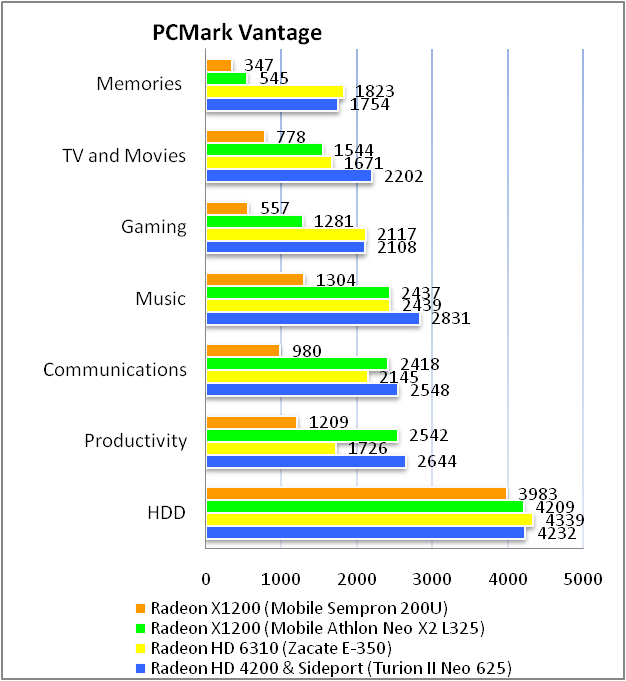

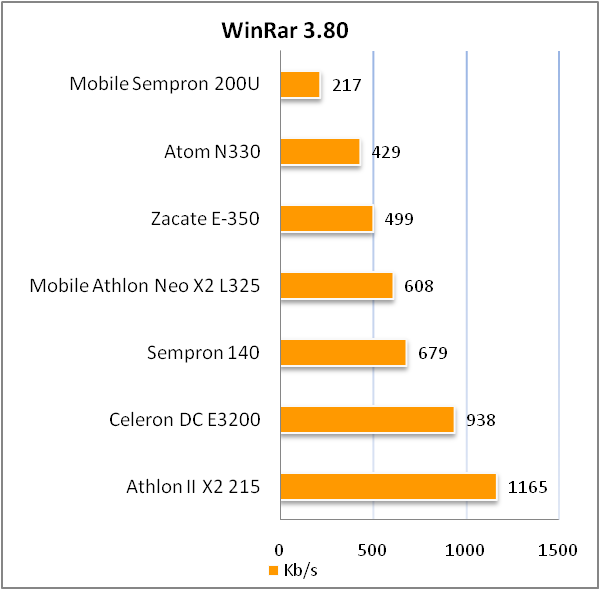

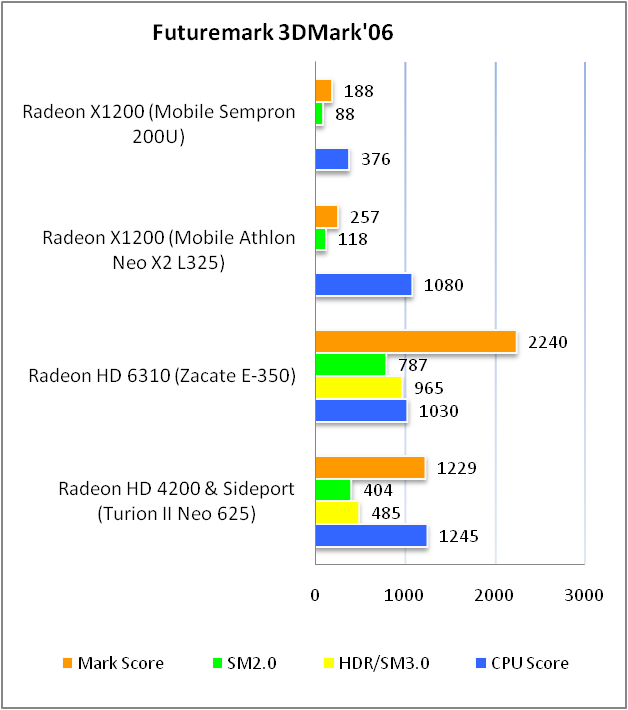

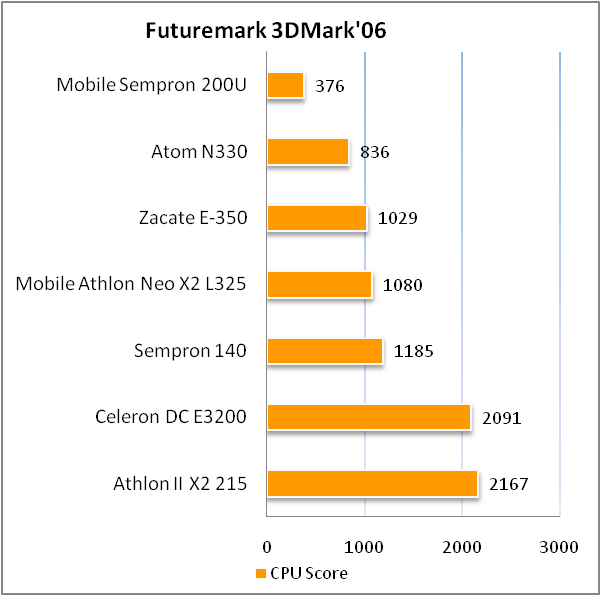

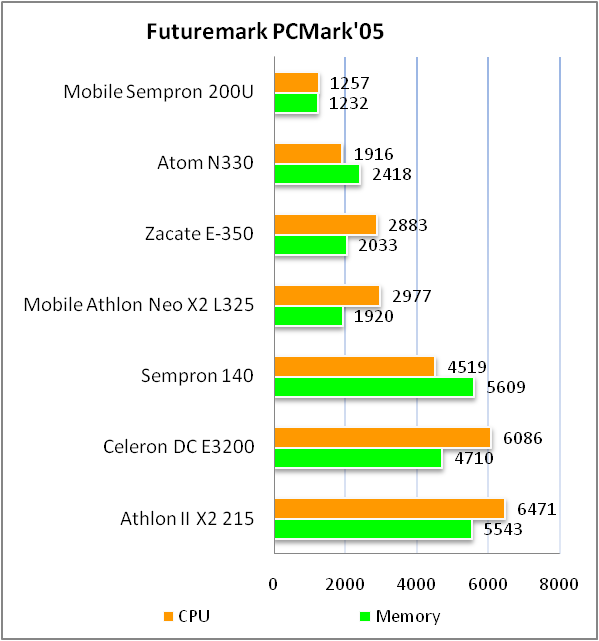

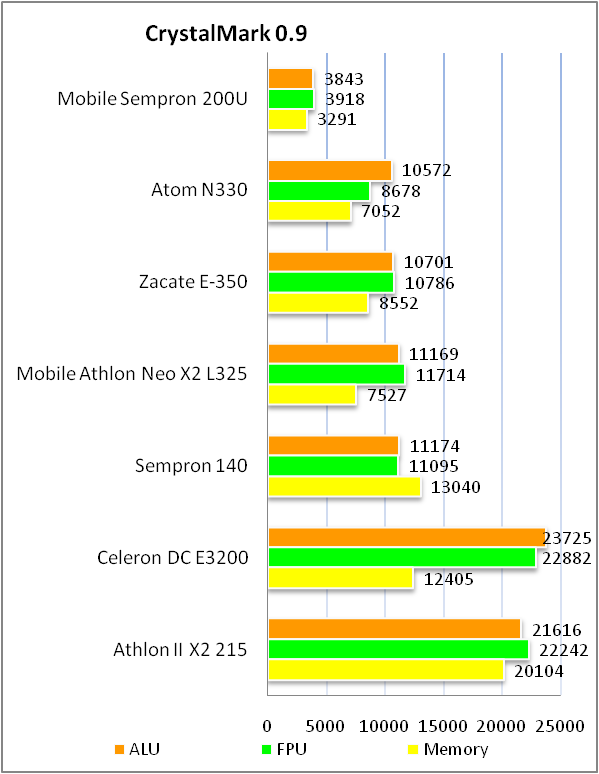

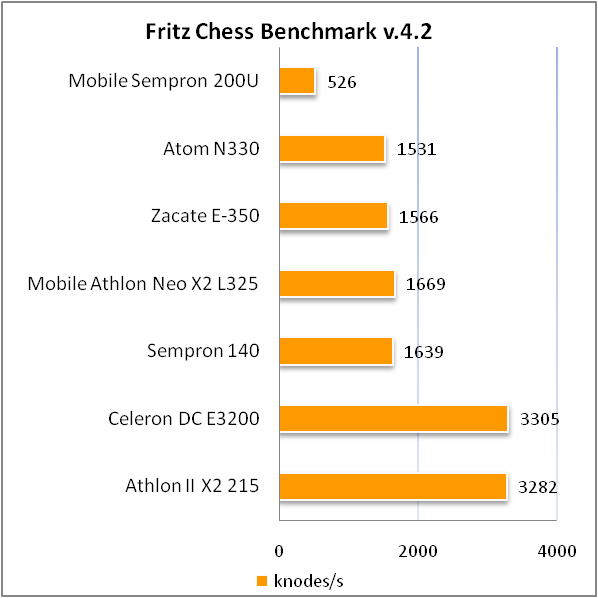

Ми продовжуємо вивчати потенціал і можливості материнських плат, виробництво яких налагоджено в Європі на виробничих потужностях компанії Fujitsu Technology Solutions.  Цього разу до нас на тестування потрапила материнська плата, що відповідає форм-фактору Mini-ITX - Fujitsu D2963-S1. Дане рішення належить до індустріальної серії та призначене для використання в промислових умовах. Основними відмінностями індустріальних материнських плат від тих, які ми звикли використовувати в повсякденному житті, є збільшений діапазон робочих температур від 0 до 60 градусів по шкалі Цельсія, гарантований цілодобовий режим роботи 24/7 протягом усього терміну експлуатації, а також захист від впливу несприятливих кліматичних, стресових і електромагнітних факторів. Однією з ключових особливостей Fujitsu D2963-S1 є інтегрований одноядерний процесор AMD Sempron 200U, продуктивність якого ми теж постараємося оцінити.

До речі, аналог Fujitsu D2963-S1, материнська плата Fujitsu D2703-S13, вже була протестована нами раніше і залишила про себе багато позитивних вражень. За технічними характеристиками моделі D2703 і D2963 дуже схожі. Найголовнішою відмінністю між ними є реалізація процесорної сумісності. Fujitsu D2703-S13 оснащується процесорним роз’ємом PGA 638 (Socket S1), а модель Fujitsu D2963-S1 має процесор інтегрований у друковану плату.

Специфікація материнської плати Fujitsu D2963-S1:

Виробник

Fujitsu Technology Solutions

Модель

D2963-S1

Інтегрований процесор

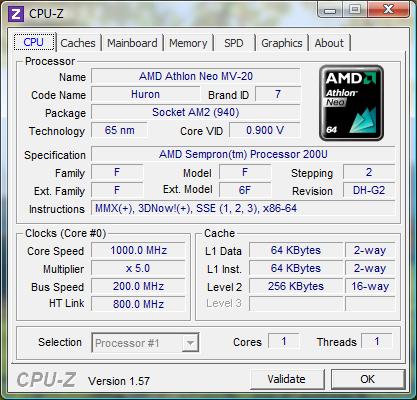

Одноядерний AMD Sempron 200U (1.0ГГц; 8Вт)

Чіпсет

AMD M690E & SB600

Інтегрована графіка

ATI Radeon X1250

Частота системної шини

800 МГц

Тип підтримуваної пам'яті

1 x SO-DIMM DDR2 800/667 МГц

Слоти розширення

1 x mini PCI Express,
1 x PCI,
1 x PCI Express x1.

Дискова підсистема

Міст SB600:
- 2 x SATA 3Гб/с з підтримкою RAID 0,1
- 1 x Compact Flash

Підтримка LAN

2 x Realtek RTL8111C (10/100/1000 Mbit)

Звукова підсистема

Аудіо-кодек Realtek ALC 262

USB

8 USB 2.0 портів (4 на задній панелі, 4 внутрішніх)

Зовнішні порти I/O

1 x PS/2 порт для клавіатури
1 х PS/2 порт для мишки
2 x LAN (RJ45) порт
4 x USB 2.0
2 х аудіо роз’єм
1 x DVI-I
1 x COM порт
1 x DC-IN зовнішнє живлення від 20 В блоку живлення

Внутрішні порти I/O

4 x USB 2.0
1 x USB 2.0 спеціального призначення
2 x SATA порту
2 x роз’єм для вентиляторів
1 x аудіо роз’єм для передньої панелі
1 x COM порт
1 х LVDS роз’єм
1 x 4-pin роз’єм для живлення накопичувачів
1 x роз’єм Backlight Inverter
1 x Intrusion Detection
1 x Feature Connector
Роз’єми системної панелі

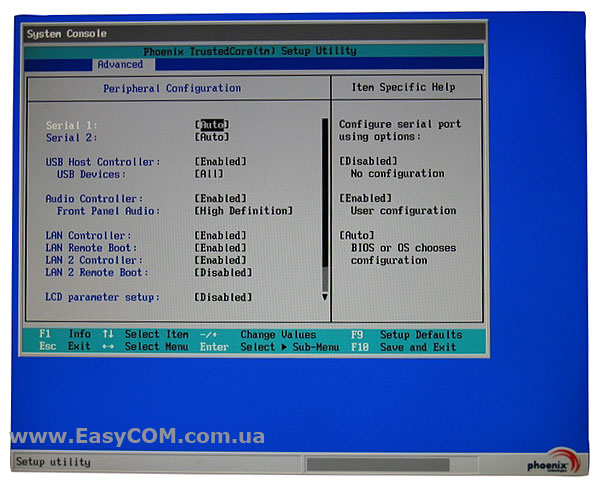

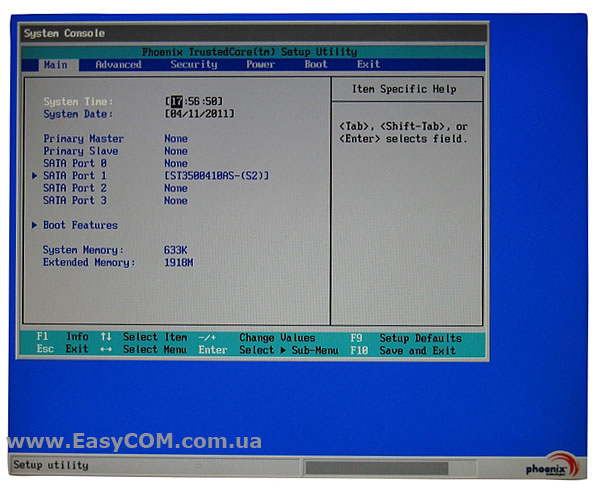

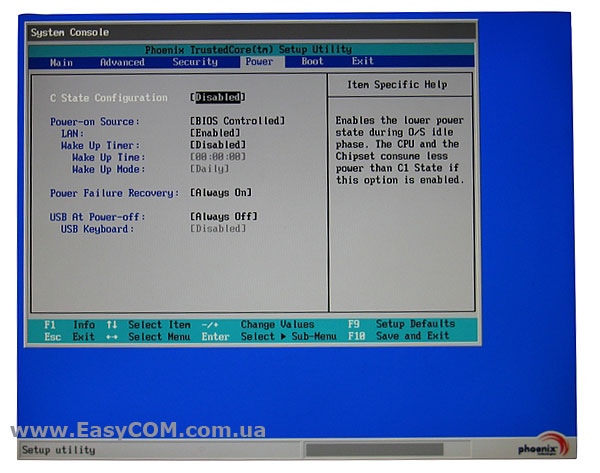

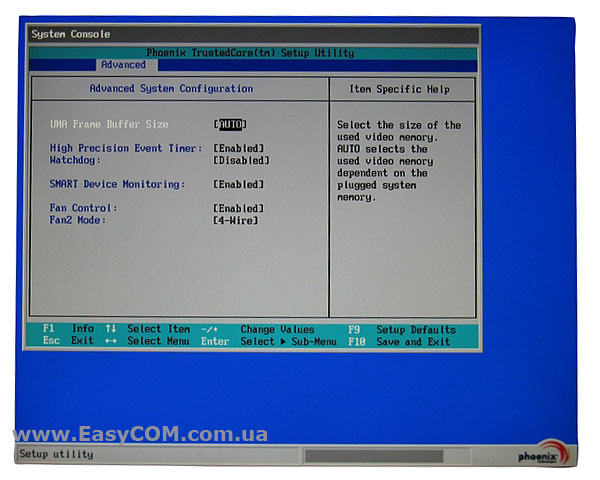

BIOS

Phoenix TrustedCore BIOS Version V6.00 modified and adapted by Fujitsu Technology Solutions;
Recovery BIOS, SM-BIOS (DMI), BIOS Update via USB (stable user settings), Quick Boot, Logo Boot, Quiet Boot, Plug & Play, automatic DRAM and PCI Configuration, BIOS Support for S.M.A.R.T., Advanced Power Management, ACPI S3 (Save-to-RAM), ACPI S4 (Save-to-Disk), Wake on time from S5; configurable LVDS support

Розміри, мм

170 х 170 (Mini-ITX)

Сайт виробника

http://www.fujitsu.com/

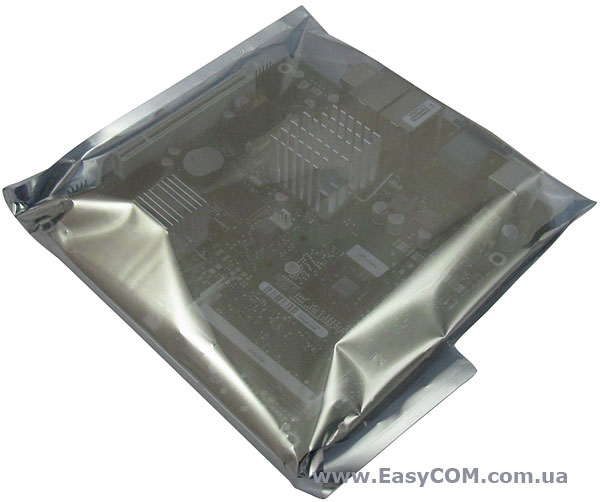

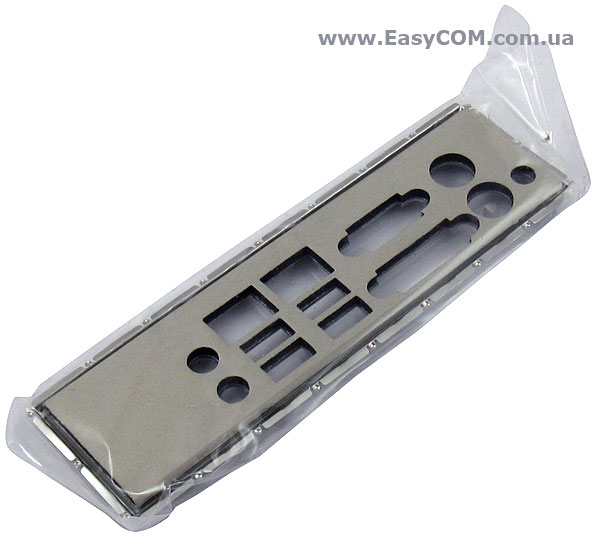

На ринок системна плата Fujitsu D2963-S1 поставляється як ОЕМ виріб. Відповідно комплект поставки не містить ніяких кабелів, шлейфів і інших аксесуарів. Єдиним обов'язковим атрибутом комплекту поставки є інтерфейсна заглушка. Наявність інших аксесуарів рекомендується погоджувати при поставці, залежно від завдань і потреб замовника.

Додаткові аксесуари

Додатково материнську плату Fujitsu D2963-S1 можна оснастити наступними аксесуарами.

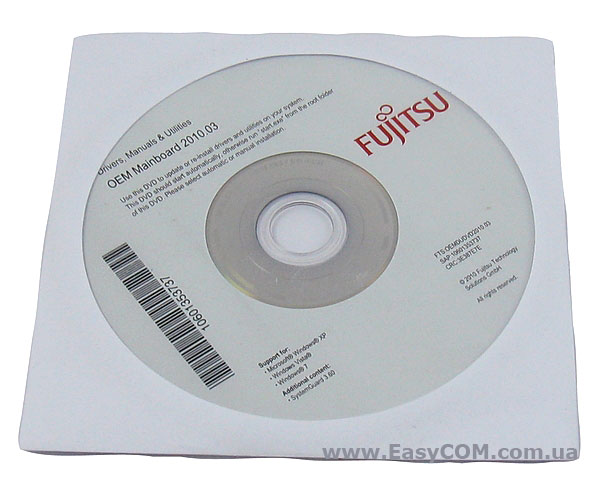

Можна замовити диск з драйверами, якщо доступ в Інтернет обмежений і немає можливості скачати драйвера з сайту http://www.fujitsu.com/.

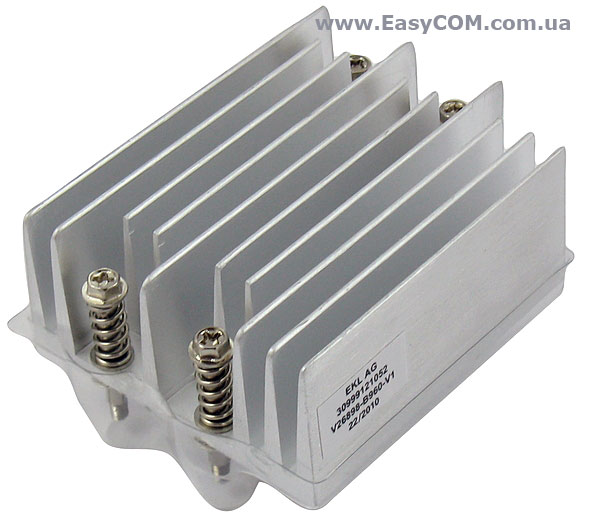

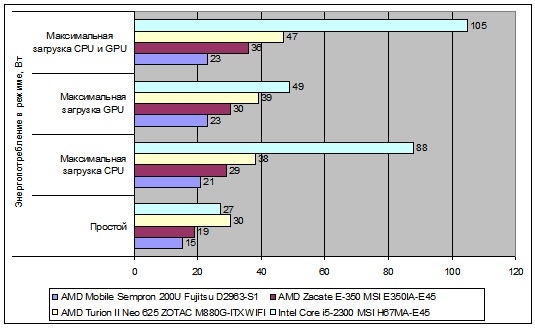

Враховуючи незначне енергоспоживання процесора AMD Sempron 200U - всього 8 ватт, немає необхідності використовувати активну систему охолодження процесора. Тому Fujitsu D2963-S1 поставляється з пасивною системою охолодження, яка являє собою алюмінієвий радіатор середніх розмірів і відповідне кріплення до материнської плати. Безсумнівним плюсом такої системи охолодження є повна безшумність комп'ютера на основі Fujitsu D2963-S1.

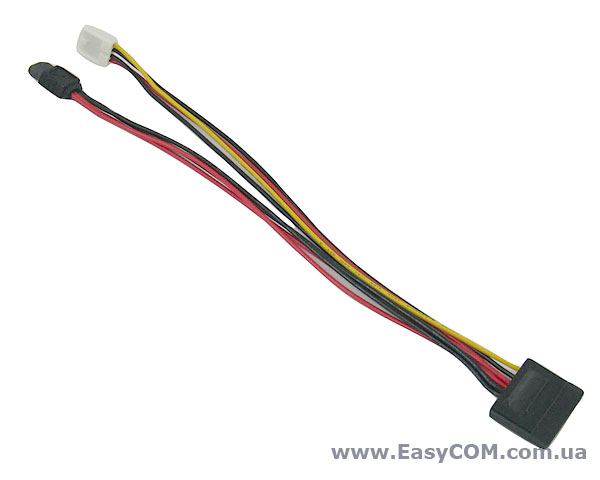

Для підключення пристроїв SATA або Mini-SATA передбачений спеціальний перехідник. Підключається він одним кінцем до 4-контактного роз’єму на системній платі, а на виході є один роз’єм SATA і один Mini-SATA для підключення відповідних пристроїв.

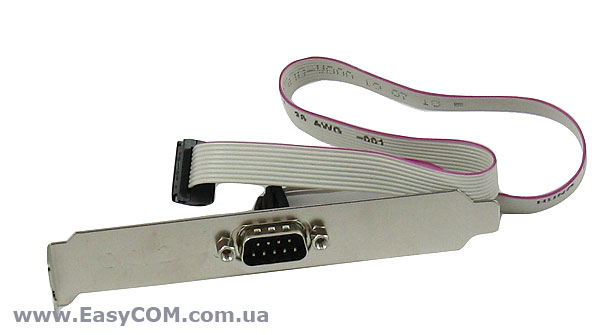

Також можна замовити додатковий кабель, щоб задіяти внутрішній CОМ-порт материнської плати.

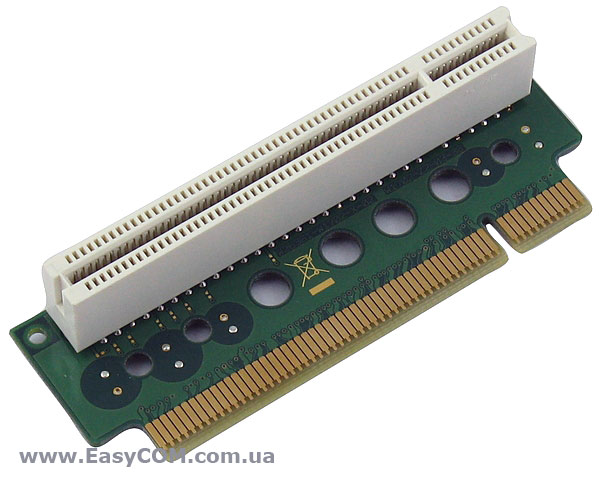

Для зручності використання в корпусах з горизонтальною орієнтацією слотів розширення, призначена однопортова райзер-карта PCI, яку також можна придбати окремо.

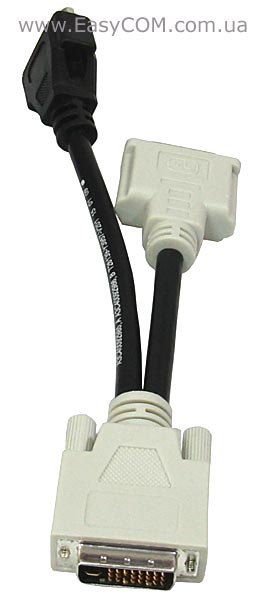

За аналогією з платою Fujitsu D2703-S13, до Fujitsu D2963-S1 теж можна підключити два дисплеї з інтерфейсами D-Sub і DVI, використовуючи відповідний перехідник.

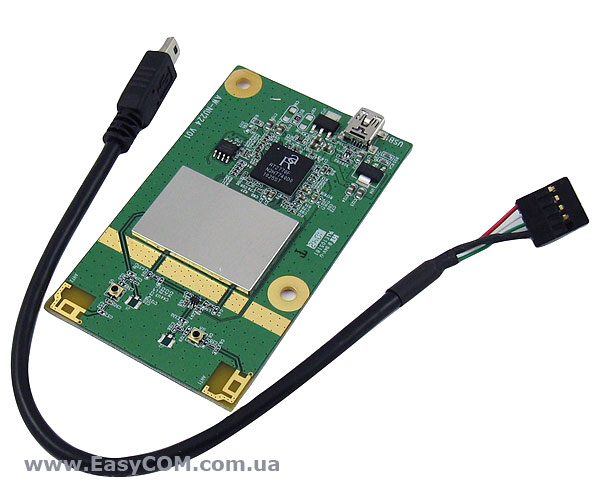

Крім цього, материнську плату Fujitsu D2963-S1 можна оснастити внутрішнім Wi-Fi-модулем AzureWave AW-NU224. До системної плати даний модуль підключається за допомогою внутрішнього роз’єму USB 2.0. Робоча частота модуля – 2,4 ГГц. Підтримуються протоколи передачі даних 802.11n, 802.11g, 802.11b.

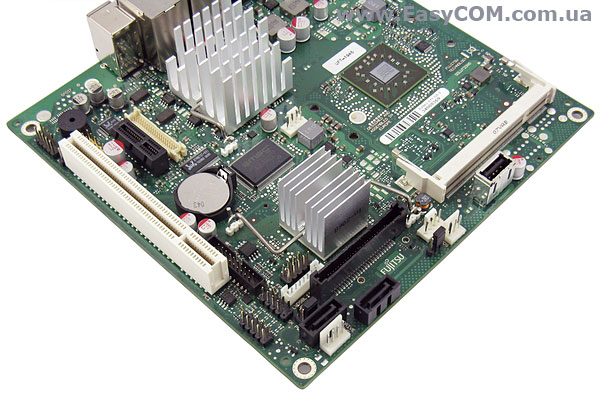

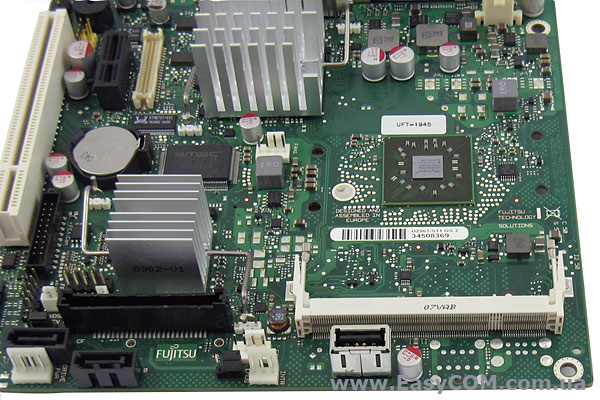

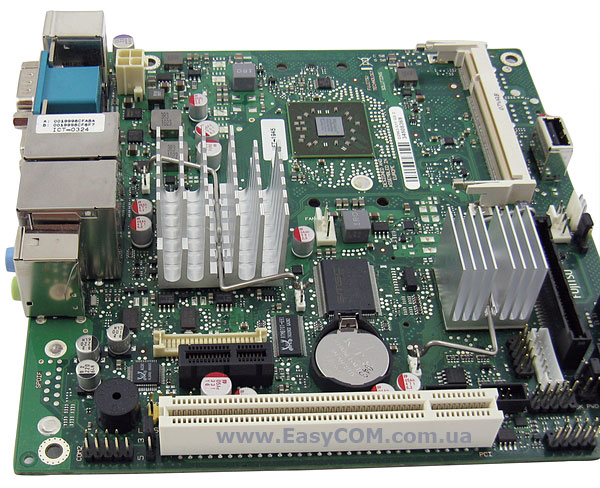

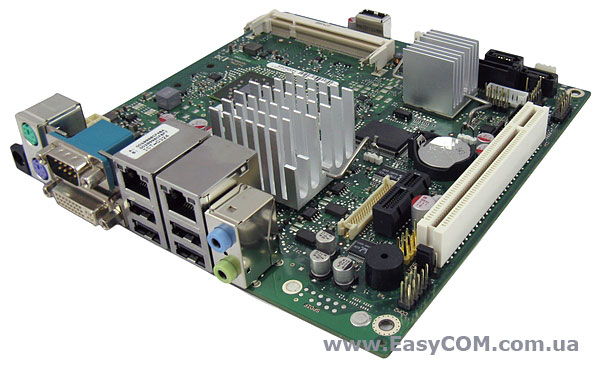

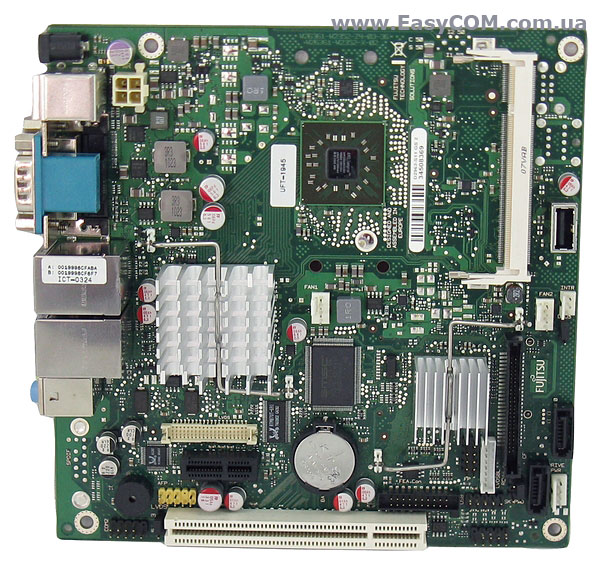

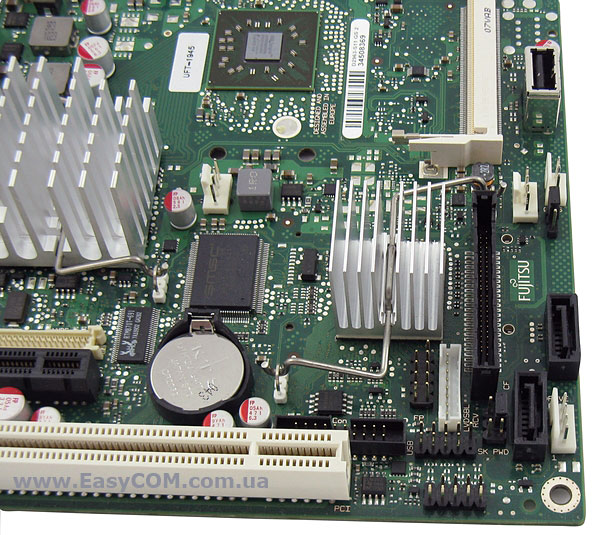

Компонування елементів і роз’ємів системної плати має свої особливості. Верхня половина плати і простір навколо процесора не захаращені всілякими роз’ємами і портами, щоб не заважати встановленню процесорного кулера. Нажаль, не можна сказати того ж про нижню половину плати. Крім чіпсету і південного мосту в нижній частині Fujitsu D2963-S1 розпаяні не тільки добре знайомі нам порти SATA 2.0, USB, слоти плат розширення і т.ін., але і ряд спеціалізованих роз’ємів, які не зустрінеш у класичних рішеннях. Через і так невеликі габарити Mini-ITX формату, при такій великій кількості портів і роз’ємів потрібно бути готовим до продуманого вкладання проводів всередині корпуса і організації правильної вентиляції.

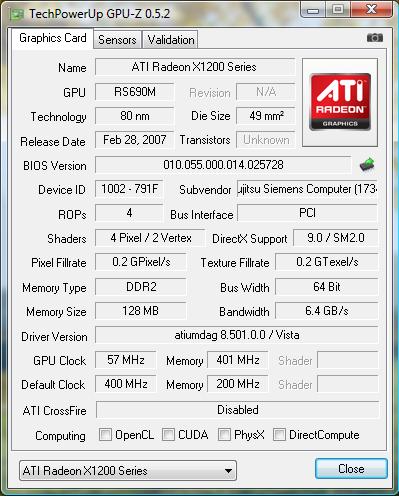

З основних особливостей чіпсету AMD M690E можна виділити наявність вбудованого графічного адаптера ATI Radeon X1250 з підтримкою DirectХ 9.0 і можливістю розширення відеопам'яті за рахунок ОЗП до 256 МБ. Вивід відеосигналу можна здійснювати за допомогою портів DVI, D-Sub і LVDS.

Охолоджувачем набору системної логіки AMD M690E виступає невеликий алюмінієвий радіатор з безліччю тонких ребер. У процесі тестування чіпсет не прогрівся понад 36 градуси по шкалі Цельсія, що можна вважати гарним показником.

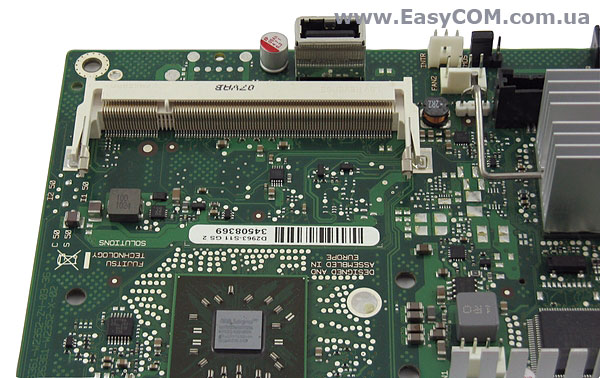

На відміну від протестованої нами раніше материнської плати Fujitsu D2703-S, материнська плата Fujitsu D2963-S1 має один слот оперативної пам'яті SO-DIMM DDR2 з частотою 800/667 МГц. Відповідно двоканальний режим роботи пам'яті не підтримується. Максимально підтримуваний материнською платою об'єм ОЗП відповідає 4 ГБ.

Завдяки південному мосту AMD SB600, материнською платою Fujitsu D2963-S1 підтримується 2 порти SATA 2.0 з можливістю організації RAID масивів 0 і 1 рівнів, 9 роз’ємів USB 2.0, а також слот Compact Flash.

Охолоджується південний міст, також як і північний, невеликим алюмінієвим радіатором. У процесі тестування температура моста SB600 не піднімалася вище 38 градусів по шкалі Цельсія, що також можна вважати гарним показником.

Роз’єм USB 2.0 розподілені таким чином, що чотири з них виведені на панель зовнішніх портів, чотири є внутрішніми і один повноцінний порт розпаяний безпосередньо на самій материнській платі. Наявність повноцінного порту на системній платі може бути дуже корисно у деяких ситуаціях, наприклад, коли завантаження ОС проводиться з USB. У такому випадку доступ до USB накопичувачу захищений корпусом і випадково від'єднати його не вдасться.

Завдяки наявності порту Compact Flash материнську плату Fujitsu D2963-S1 можна використовувати в несприятливих промислових умовах з вібрацією, тому що накопичувачі Compact Flash не мають частин, що рухаються, на відміну від жорстких дисків. Ще одним плюсом застосування карт Compact Flash є висока швидкість передачі даних – до 90 МБ/сек – для прискорення завантаження ОС і ПЗ.

Fujitsu D2963-S1 оснащена двома слотами розширення – PCI і PCI Express x1.За допомогою даних слотів можна суттєво збільшити функціонал Mini-ITX системи.

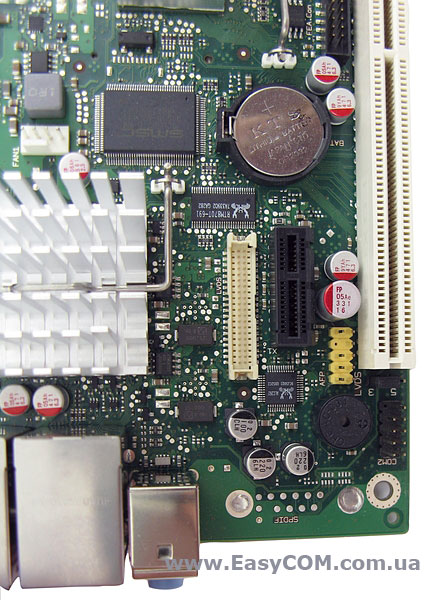

Недалеко від роз’єму PCI Express x1 розташований 40-контактний роз’єм LVDS. Абревіатура даного порту розшифровується як low-voltage differential signaling (Низьковольтна диференціальна передача сигналів). На материнській платі Fujitsu-Siemens D2703-S13 даний роз’єм знаходиться не випадково. Адже основною перевагою даної системної плати є економічність, а стандарт LVDS саме розроблений компанією Texas Instruments як високочастотний і високошвидкісний послідовний режим передачі даних з зниженим енергоспоживанням 1,2 мВт, що в десятки раз нижче енергоспоживання інших високошвидкісних інтерфейсів. Даний інтерфейс застосовується в промисловій електроніці і призначений в основному для підключення промислових РК-дисплеїв, які використовуються, наприклад, в операторських інтерфейсах або інформаційних кіосках.

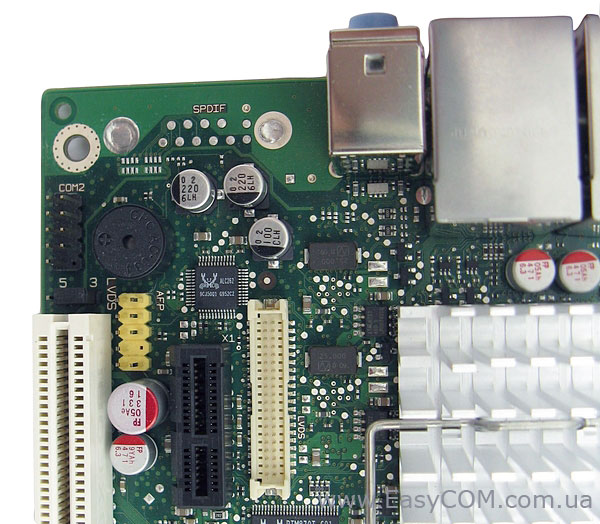

Звукова підсистема системної плати Fujitsu D2963-S1 представлена HD-аудіокодеком Realtek ALC262 з апаратною підтримкою 3D стерео звуку.

Комунікаційні можливості системної плати представлені відразу двома мережними контролерами Realtek RTL8111C з швидкістю передачі даних 10/100/1000 Мбіт/сек і підтримкою технології Wake-on-Lan – віддалений вивід ПК з режиму «stand by».

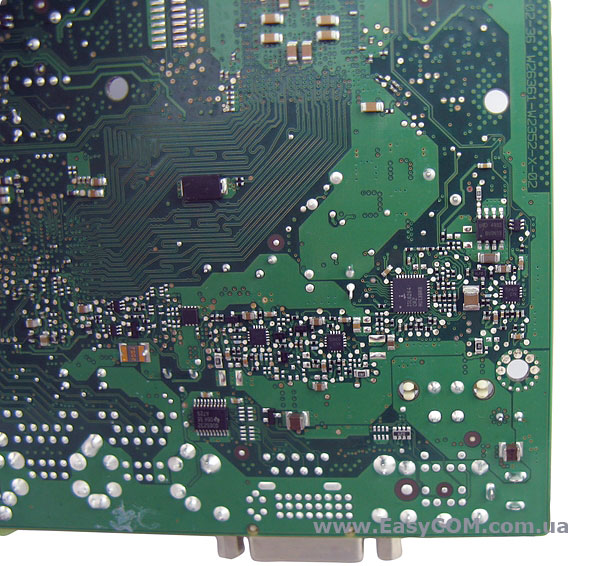

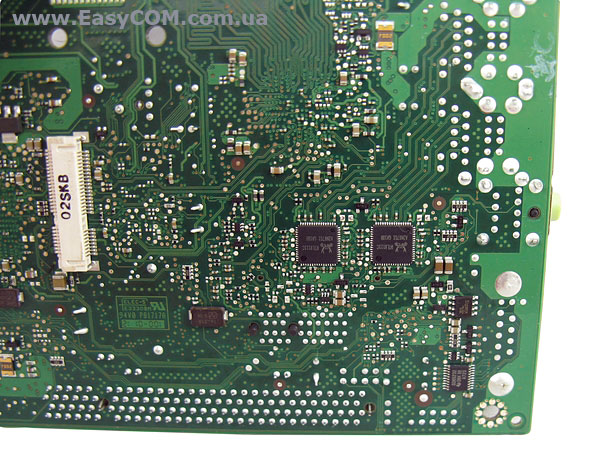

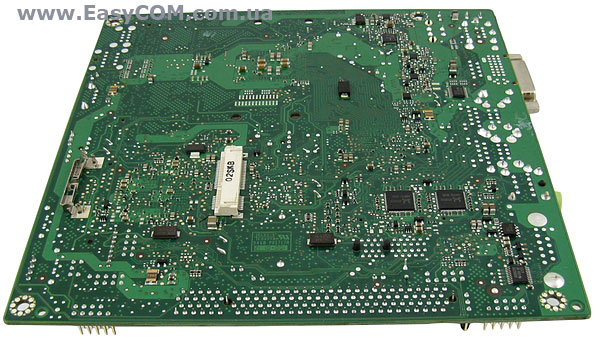

Розпаяні контролери на звороті друкованої плати – розумний підхід інженерів Fujitsu, що враховує обмежений простір форм-фактору Mini-ITX.

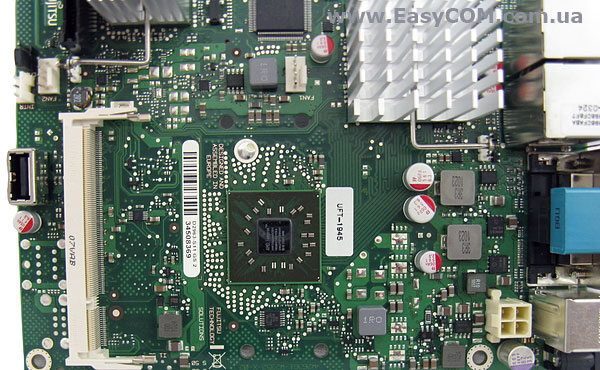

Підсистема живлення процесора заснована на двофазному ШІМ-контролері ISL6264 виробництва корпорації Intersil. Враховуючи незначне енергоспоживання процесора AMD Sempron 200U і відсутність можливостей розгону в індустріальних материнських плат Fujitsu, використання такої системи живлення процесора цілком виправдане. Також варто відзначити, що на материнській платі Fujitsu D2963-S1 використовуються тільки твердотільні конденсатори з підвищеним терміном служби і гарної стійкості до високих температур.

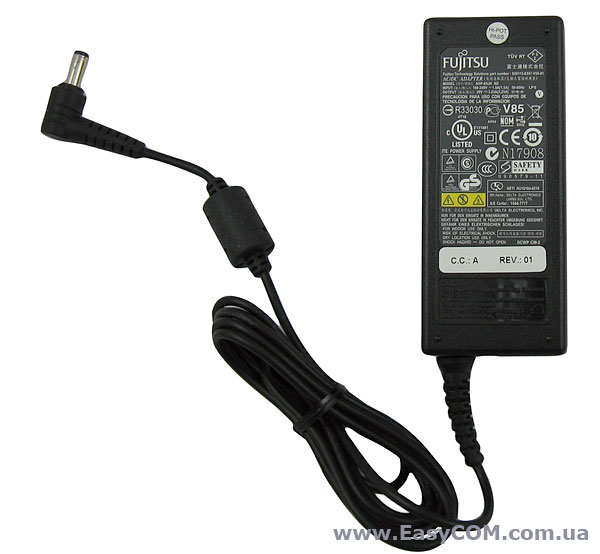

На відміну від Fujitsu D2703-S13, живлення якої може здійснюватися як від зовнішнього, так і від внутрішнього АТХ блоку живлення, живлення Fujitsu D2963-S1 здійснюється тільки за допомогою зовнішнього адаптера виробництва компанії FSP (FSP ADP-65JH AD). Потужність адаптера 65 Вт, вхідна напруга може змінюватися від 100 до 240 В, вихідна напруга 20 В.

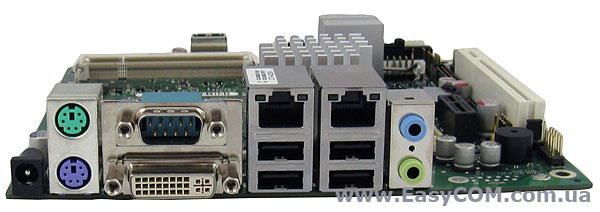

На задню панель плати виведені наступні зовнішні порти:

  • 1 x роз’єм для підключення зовнішнього БЖ;
  • 1 x PS/2 порт для клавіатури;
  • 1 x PS/2 порт для миші;
  • 1 x COM;
  • 1 x DVI-I;
  • 4 x USB 2.0 портів;
  • 2 x LAN (RJ45) порту;
  • 2 x аудіо роз’єм.
