Огляд материнської плати Fujitsu D2942-B
06-05-2011
У даному огляді ми продовжимо розкривати можливості материнських плат, виробництво яких налагоджено не в Китаї, як більшість аналогічних продуктів на нашому IТ-ринку, а в Німеччині, на виробничих потужностях компанії Fujitsu Technology Solutions.
Нагадаємо, що ми вже протестували декілька материнських плат Fujitsu для вирішення різного роду завдань, як у промислових умовах, так і у корпоративному сегменті. Цього разу до нас на тестування потрапила системна плата Fujitsu D2942-B. Дане рішення виробник відносить до класичної серії для настільних ПК. Звідси напрошується висновок, що найбільш цікавим пристрій повинен бути для корпоративних замовників.
Системна плата Fujitsu D2942-B базується на наборі системної логіки Intel H55 Express, що гарантує підтримку платою процесорів Intel Core i7 / i5 / i3 і Pentium G з процесорним роз’ємом LGA 1156.
Специфікація материнської плати Fujitsu D2942-B:
Виробник |
Fujitsu Technology Solutions |
Модель |
D2942-B |
Підтримувані процесори |
Intel Core i7 – 8xx |
Чіпсет |
Intel H55 Express Chipset |
Частота системної шини |
1333/1066/800 |
Тип підтримуваної пам'яті |
4x DDR3 DIMM слота з підтримкою до 16Гб пам'яті DDR3 1333/1066 МГц |
Слоти розширення |
1 x PCI Express x16, |
Дискова підсистема |
Чіпсет Intel H55 Express: |
Підтримка LAN |
1 x BroadCOM BCM 57780 (10/100/1000 Мбіт) Підтримка Wake-on-LAN (Wol) by interesting Packets, Link Status Change and Magic Packet, PXE Support, BIOS MAC Address Display |
Звукова підсистема |
Аудіо-кодек Realtek ALC663 |
USB |
12 USB 2.0 портів (6 на задній панелі, 6 внутрішніх) |
Зовнішні порти I/O |
1 x PS/2 порт для клавіатури |
Внутрішні порти I/O |
1 x 24-pin ATX основне живлення |
BIOS |
Phoenix Secure Core BIOS Version 6.00 modified and adapted by Fujitsu Technology Solutions; Recovery BIOS, SM-BIOS (DMI), BIOS and CPU Microcode Update via disk (stable user settings), Quick Boot, Logo Boot, Quiet Boot, Plug & Play, Automatic DRAM and PCI Configuration, BIOS Support for S.M.A.R.T., Advanced Power Management, ACPI S3/S4, Wake on time from S5 |
Розміри, мм |
243,8 х 213,3 (MicroATX) |
Сайт виробника |
Окремо варто відзначити, що, незважаючи на прогресивний чіпсет, материнська плата Fujitsu D2942-B має один внутрішній роз’єм LPT і один COM-порт на панелі зовнішніх портів. Підтримка цих інтерфейсів для виконання деяких спеціалізованих завдань ще актуальна на сьогоднішній день.
На ринок системна плата Fujitsu D2942-B поставляється як ОЕМ виріб. Відповідно комплект поставки не містить ніяких кабелів, шлейфів і інших аксесуарів. Єдиним атрибутом комплекту поставки є інтерфейсна заглушка. Наявність інших аксесуарів рекомендується погоджувати при поставці, залежно від завдань замовника.

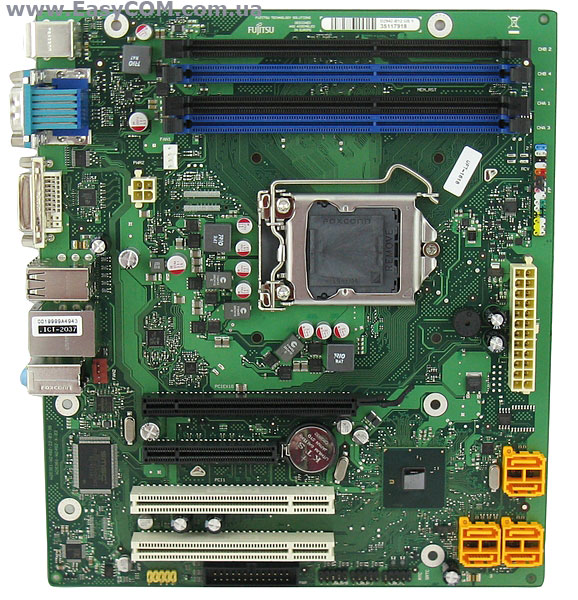

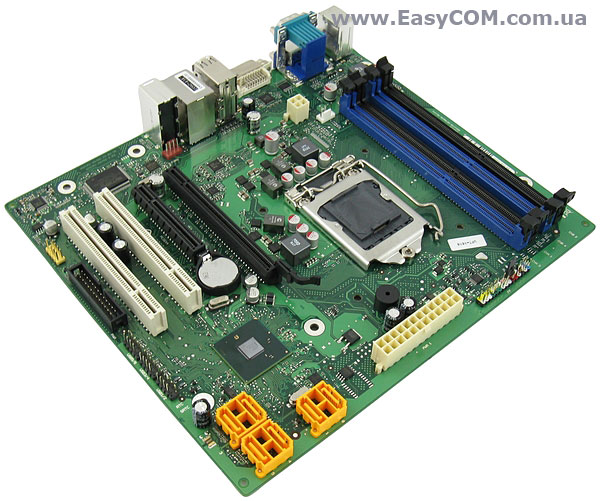

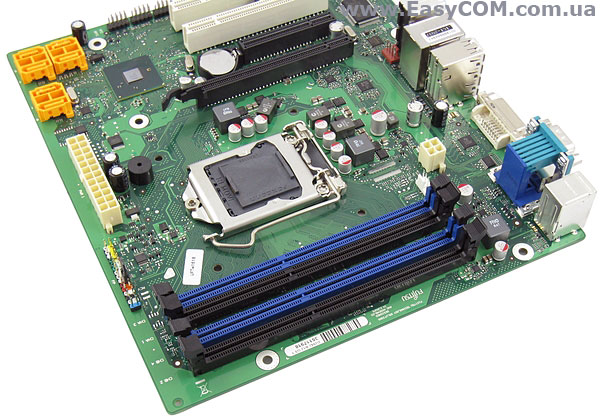

Компонування елементів і роз’ємів системної плати виконано досить нестандартно. Роз’єми оперативної пам'яті розташовані не вертикально, як звичайно, а горизонтально над процесорним роз’ємом. Пов'язано це з тим, що самих роз’ємів ОЗП чотири. Враховуючи форм-фактор материнської плати MicroATX, розмістити чотири роз’єми оперативної пам'яті вертикально було б дуже проблематично. Ще одним плюсом такого компонування є відсутність незручностей з засувками ОЗП при установці довгих відеокарт. Аналогічно слотам оперативної пам'яті на материнській платі горизонтально розміщений процесорний роз’єм LGA 1156.
Також у нестандартному місці розпаяна системна панель – між роз’ємом основного живлення і слотами оперативної пам'яті. Це не дуже зручно при прокладці проводів.

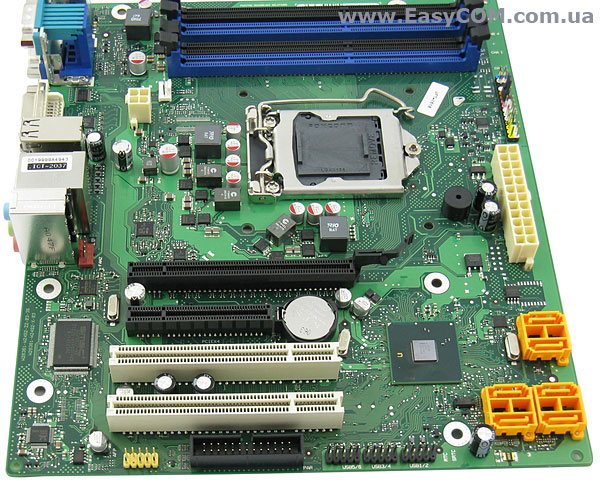

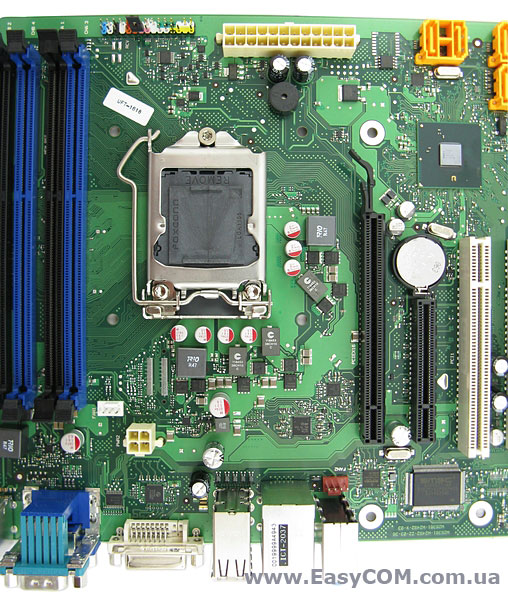

Розташування слотів плат розширення, SATA, USB і інших внутрішніх портів можна назвати традиційним. Все компактно і максимально зручно.
Чіпсет Intel H55 Express підтримує всю лінійку процесорів Intel Core i7/ i5/ i3 і Intel Pentium G. Нагадаємо, що деякі моделі зазначених процесорів оснащені вбудованим графічним ядром. Це в комбінації з виходами DVI і VGA на панелі зовнішніх портів системної плати Fujitsu D2942-B дозволяє одержати повноцінну інтегровану графіку.
На материнській платі розташовано 6 портів SATA 2.0 і 12 портів USB (6 зовнішніх і 6 внутрішніх). Всі ці порти реалізовані на базі чіпсету Intel H55 Express.
На жаль, Fujitsu D2942-B не оснащена жодним IDE-роз’ємом. Для деяких корпоративних замовників підтримка пристроїв PATA ще актуальна на сьогоднішній день. Також для реалізації RAID-масивів доведеться придбати додатковий контролер.
У процесі тестування чіпсет Intel H55 Express не прогрівався вище 58 градусів по шкалі Цельсія, що можна вважати цілком прийнятним показником, особливо якщо врахувати, що плата Fujitsu D2942-B не оснащена жодним радіатором охолодження.
Підсистема оперативної пам'яті складається з чотирьох слотів для модулів DDR3 з робочою частотою 1066/1333 МГц і максимальним об'ємом до 16 ГБ. Пам'ять може працювати в одно- і двоканальному режимах. Для правильного встановлення модулів ОЗП у двоканальний режим, відповідні слоти оперативної пам'яті пофарбовані в чорний і синій колір.
Через невеликі габарити материнської плати Fujitsu D2942-B, набір слотів розширення має чотири роз’єми: два PCI, і по одному PCI Express x8, PCI Express x16. У слот PCI Express x8 можна встановлювати пристрої не тільки з інтерфейсом PCI Express x8, але і з PCI Express x1 і PCI Express x4, що дуже зручно і універсально. Ось тільки якщо в PCI Express x16 встановити відеокарту з двослотовою системою охолодження, то встановити в слот PCI Express x8 вже нічого не вийде.

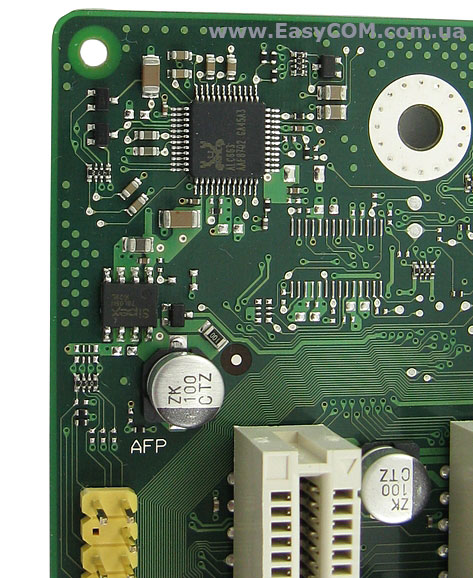

У нижньому лівому куті материнської плати Fujitsu D2942-B розпаяний HDA-аудіокодек Realtek ALC663, який відповідає за підтримку шестиканального звуку за схемою 5.1. З таким рішенням можна організувати цілком пристойну мультимедійну систему початкового або середнього рівня.
Мережний контролер представлений чіпом BroadCOM BCM 57780 з можливістю передачі даних з швидкістю 10/100/1000 Мбіт/сек. Даний контролер підтримують ряд технологій:
-
Wake-on-LAN – вивід ПК з режиму «stand by» на відстані.
-
PXE Support – завантаження ПК з вилучених ресурсів за допомогою мережної карти без використання жорсткого диска, оптичного дисководу і інших пристроїв.

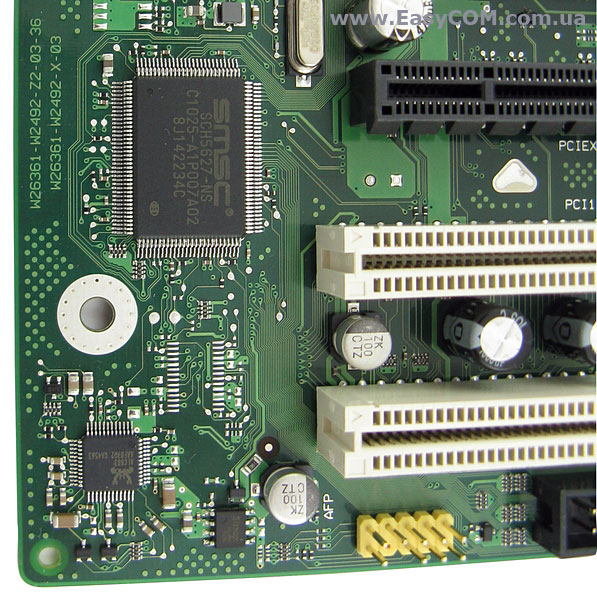

До речі, між мережним контролером і аудіокодеком Realtek ALC663 можна помітити ще один контролер під маркуванням SMSC SCH5627-NS. Це контролер введення виводу, завдяки якому здійснюється моніторинг температур важливих вузлів системи, контроль швидкості обертання вентиляторів і ряду інших важливих параметрів.

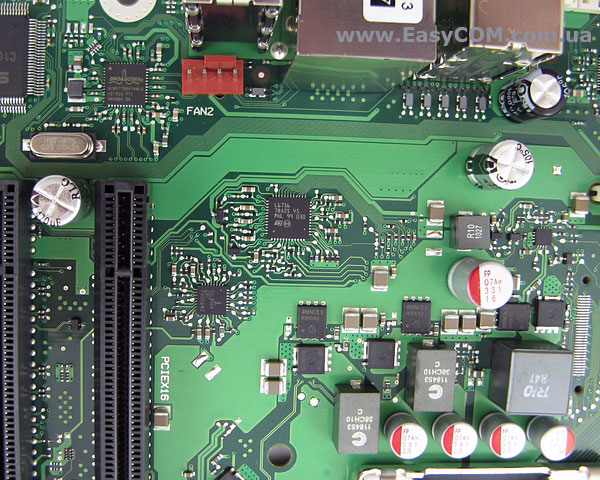

Підсистема живлення процесора заснована на двофазному ШІМ-контролері L6716 від STMicroelectronic, який відповідає специфікації Intel VR11.1. У свою чергу однофазний ШІМ-контролер ISL6314 підтримує роботу вбудованого графічного ядра, якщо встановлений відповідний процесор.

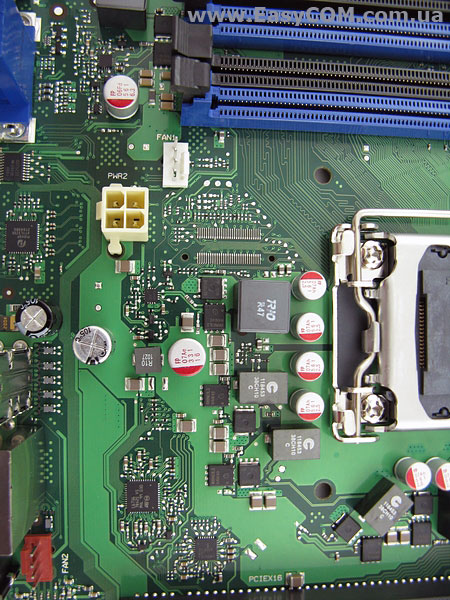

Для додаткового живлення процесора на платі є чотириконтактний роз’єм. Безсумнівним плюсом є використання твердотільних конденсаторів і дроселів з феритовою серцевиною у стабілізаторі живлення процесора.
Взагалі, використання такої підсистеми живлення на системній платі Fujitsu D2942-B можна назвати цілком виправданим, особливо якщо врахувати, що вона не дозволяє здійснювати розгін процесорів.

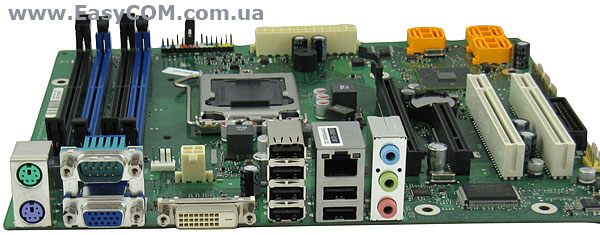

На задню панель плати виведені наступні зовнішні порти, яких буде достатньо у більшості випадків:
- 1 x PS/2 порт для клавіатури;
- 1 x PS/2 порт для миші;
- 1 x COM;
- 1 x VGA;
- 1 x DVI;
- 6 x USB 2.0 портів;
- 1 x LAN (RJ45) порту;
- 3 x аудіо роз’єм.
BIOS

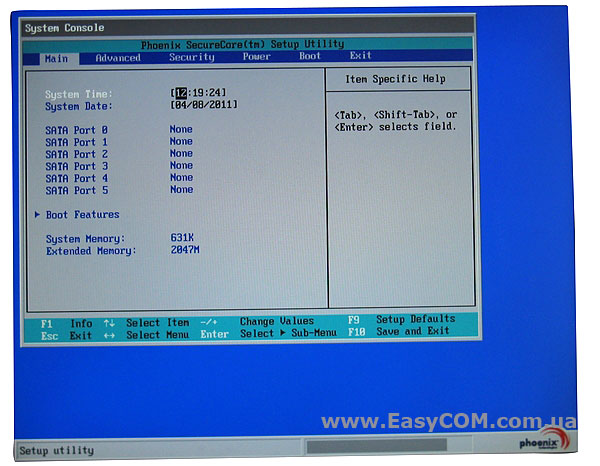

Материнська плата Fujitsu D2942-B оснащена модифікованою компанією Fujitsu версією BIOS - Phoenix Secure Core BIOS Version 6.00. У таблиці нижче перелічений ряд основних особливостей даної BIOS.
Параметр |
Назва меню |
Діапазон |
Завдання режиму роботи аудіовиходів передньої панелі |
Front panel audio |
High definition, Legasy |
Керування COM-портом |
Serial 1 |
Disable, Enable, Auto |
Керування LPT-портом |
Parallel port |
Disable, Enable, Auto |
Зміна частоти процесора |
Frequency Ratio (Ghz) |
Залежно від процесора |
Поліпшений енергозберігаючий режим роботи процесора |
Enhanced SpeedStep |
Disable, Enable |
Технологія Turbo Boost |
Turbo Boost Technology |
Disable, Enable, Auto |
Встановлення режиму багатопоточності для процесора |
Core Multi-Processing |
Disable, Enable |
Налаштування Hyper-Threading |
Hyper-Threading |
Disable, Enable |
Заборона на виконання коду в області ОЗП, виділеної під дані. |
NX Memory Protection |
Disable, Enable |
Керування технологією віртуалізації VT-x |
Virtualization Technology VT-x |
Disable, Enable |
Можливість керування суміжних попереднім вибором рядків ОЗП |
Adjacent Cache Line Prefetch |
Disable, Enable |
Керування апаратним попереднім вибором команд з ОЗП |
Hardware Prefetch |
Disable, Enable |
Об'єм оперативної пам'яті, виділюваний для вбудованого графічного ядра |
IGD Memory Size |
128, 256, MaxDVMT |
Захист перезапису BIOS |
Flash Write |
Disable, Enable |

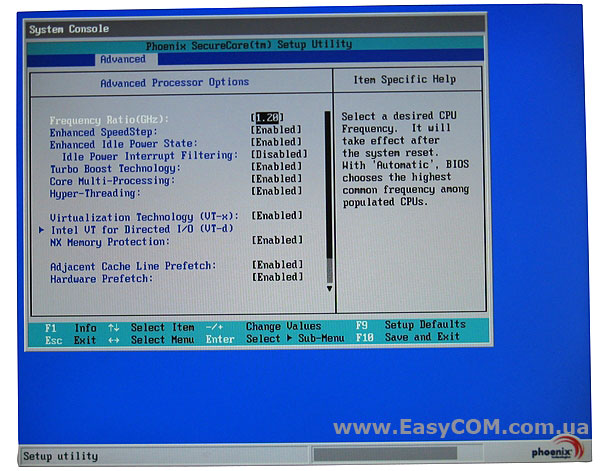

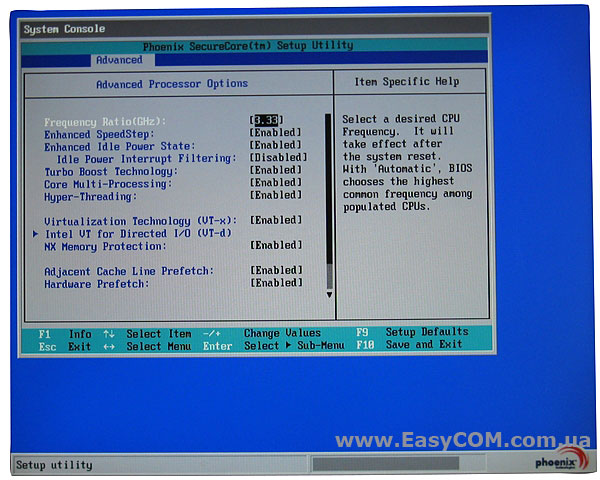

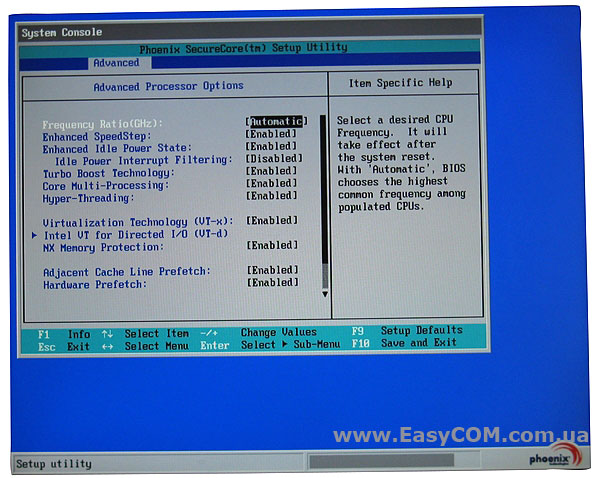

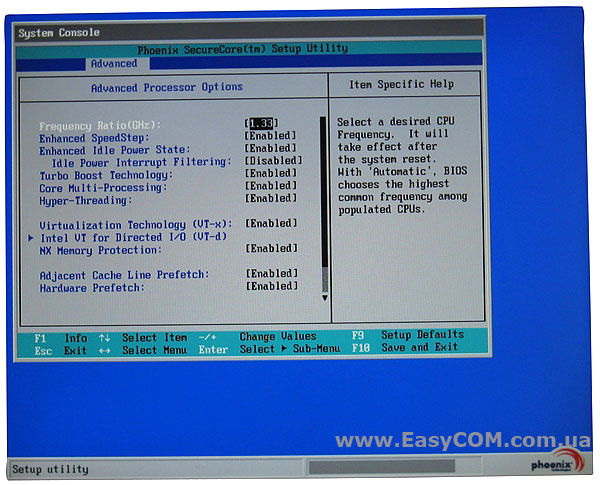

При вивченні налаштувань BIOS нас зацікавив один пункт меню, не властивий для материнських плат Fujitsu – «Frequency Ratio (Ghz)» у розділі Advanced Processor Options. Спочатку нам здалося, що інженери Fujitsu все-таки вирішили змінити своїм принципам і дозволити таким чином розганяти процесори у своїх рішеннях. Але припущення не виправдалося.
Частоту процесора змінити можна, але тільки в меншу сторону. У нашому випадку процесор Intel Core i5 661 можна було змусити працювати на частоті 1,2 і 1,33 ГГц крім номінальної 3,3 ГГц. Як ми вже казали, зроблене це для досягнення максимальної стабільності систем, заснованих на материнських платах Fujitsu.
Крім цього материнська плата Fujitsu D2942-B має ряд спеціалізованих особливостей і технологій:
-
Технологія Silent Fan - автоматичне керування всіма вентиляторами системи залежно від температурних режимів її компонентів;
-
Технологія Desk Update - проста інсталяція драйверів в автоматичному режимі;
-
HDD Password - можливість захисту паролем двох дискових накопичувачів;
-
Технологія Multi Boot - дозволяє проводити завантаження з будь-яких зовнішніх пристроїв, що підключаються через USB;
-
Технологія Silent Drives - дозволяє перемикати дисководи і оптичні приводи в безшумний режим за допомогою BIOS;
-
Програмна технологія System Guard - моніторинг і керування всіма контролерами системи, контроль протоколів подій ОС;
- Recovery BIOS - відновлення пошкодженої BIOS.
Тестування
Для перевірки можливостей материнської плати використаний наступний тестовий стенд:
Процесор |
Intel Core i5 661 (LGA1156, 3,33 ГГц, L3 4 МБ) |
Кулер |
Scythe Kama Angle Rev. B |
Оперативна пам'ять |
2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX |
Відеокарта |
ASUS EN9800GX2/G/2DI/1G GeForce 9800 GX2 1ГБ GDDR3 PCI-E 2.0 |
Жорсткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор |
Корпус |
CODEGEN M603 MidiТower, 2х 120 мм вентилятора на вдув/видув |
Щоб максимально розкрити потенціал материнської плати Fujitsu D2942-B ми протестували її як з дискретним відеоадаптером, так і з інтегрованим у процесор Intel Core i5 661 графічним ядром.

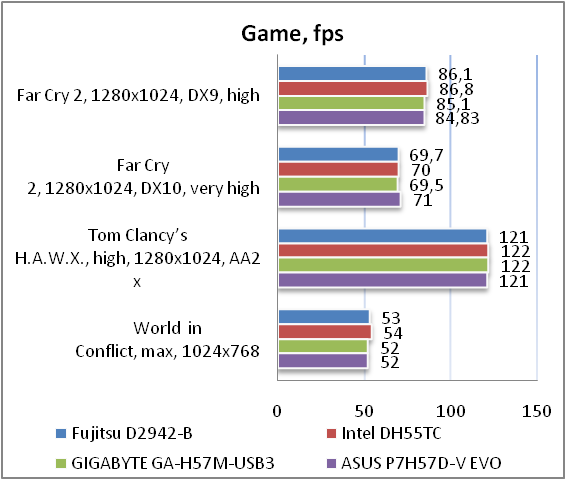

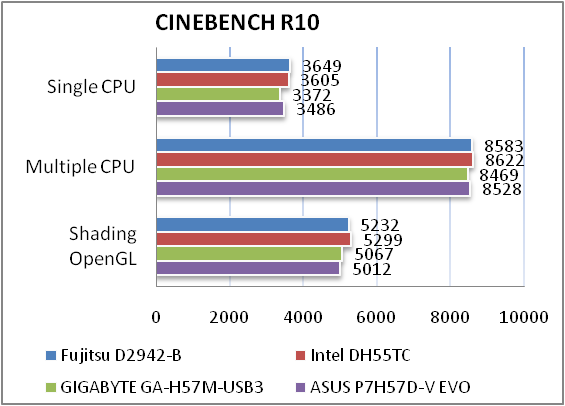

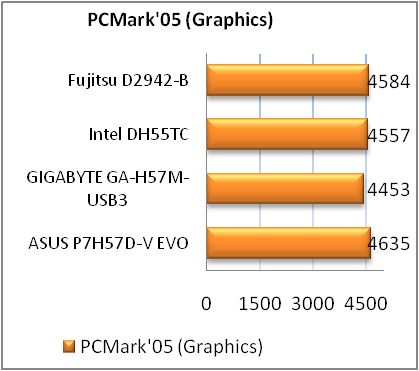

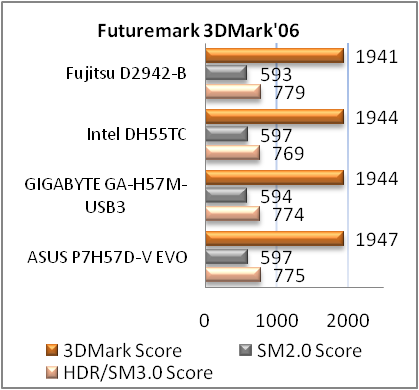

Результати тестування з дискретною відеокартою:

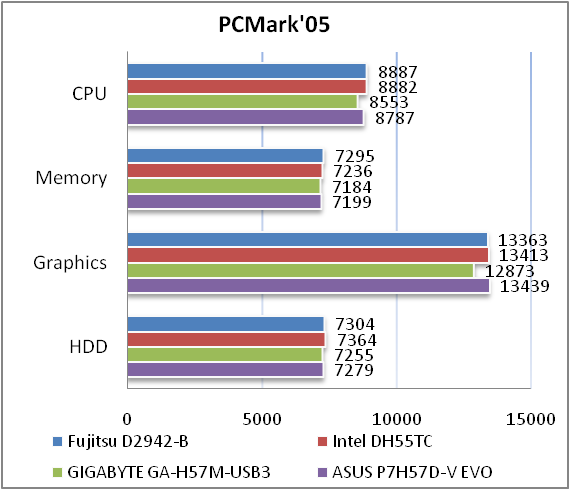

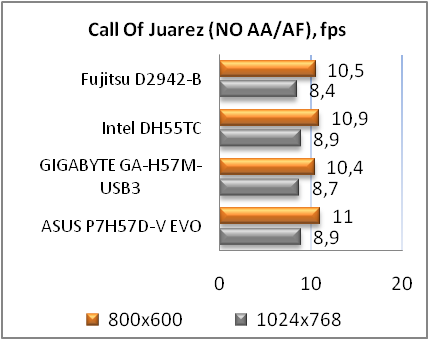

За результатами тестів можна зробити висновок, що продуктивність материнської плати Fujitsu D2942-B нічим не відрізняється від такої у аналогів від інших відомих виробників. А якість коду BIOS і драйверів знаходиться на високому рівні.

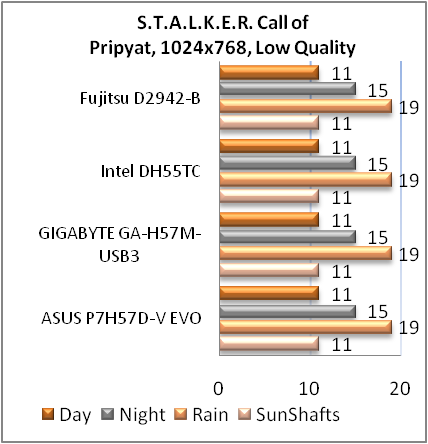

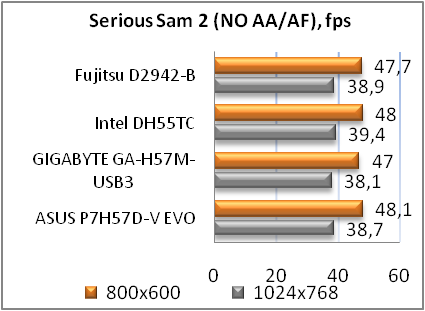

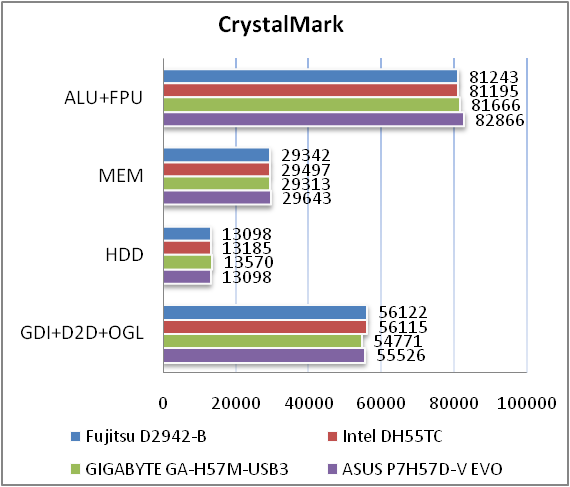

Результати тестів з вбудованим у процесор Intel Core i5 661 графічним ядром:
Тут ми також бачимо стабільно високі та рівнозначні результати всіх материнських плат, включаючи Fujitsu D2942-B.
Тестування HDA-аудіокодека Realtek ALC663
Якість інтегрованого аудіокодека Realtek ALC663 материнської плати Fujitsu D2942-B оцінювалася за допомогою програми Rightmark Audio Analyzer.
Загальні результати (RightMark Audio Analyzer, 16-bit, 44 khz):
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.19, -0.22 |
Добре |
Рівень шуму, дБ (А) |
-81.8 |
Добре |
Динамічний діапазон, дБ (А) |
82.1 |
Добре |
Гармонійні викривлення, % |
0.129 |
Середньо |
Гармонійні викривлення + шум, дБ(A) |
-52.7 |
Погано |
Інтермодуляційні викривлення + шум, % |
0.257 |
Середньо |
Взаємопроникнення каналів, дБ |
-79.7 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.258 |
Середньо |
Загальна оцінка |
|
Добре |
Загальні результати (Rightmark Audio Analyzer, 24-bit, 192 khz):
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.09, -0.17 |
Дуже добре |
Рівень шуму, дБ (А) |
-82.8 |
Добре |
Динамічні діапазон, дБ (А) |
82.9 |
Добре |
Гармонійні викривлення, % |
0.0035 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-75.3 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.022 |
Добре |
Взаємопроникнення каналів, дБ |
-76,2 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.020 |
Добре |
Загальна оцінка |
|
Дуже добре |
Використовуваний на Fujitsu D2942-B Hda-аудіокодек Realtek ALC663 і його обв'язка по якості звучання показали гарні результати. Для акустики початкового і середнього рівня даного рішення буде цілком достатньо.
Підсумки
Материнська плата Fujitsu D2942-B є гарною основою для відновлення парку комп'ютерів у корпоративному сегменті або просто надійним рішенням з підтримкою сучасних процесорів LGA 1156 для універсальної системи. На базі Fujitsu D2942-B можна зібрати як досить потужний робочий комп'ютер, так і мультимедійну систему середнього рівня для використання в домашніх умовах. Ще однією областю застосування протестованої материнської плати є виконання деяких спеціалізованих завдань, вирішення яких прямо залежить від наявності COM і LPT-портів.
Також не варто забувати, що системна плата Fujitsu D2942-B зроблена відповідно до підвищених вимог щодо якості та надійності не в Китаї, а в Європі. При виробництві материнських плат Fujitsu всі продукти проходять тести на електромагнітну сумісність, не самі сприятливі кліматичні і температурні умови, вібрацію, ударні навантаження, а також цілий ряд інших не менш важливих випробувань.
Переваги:
- Відмінна продуктивність і гарантована надійність;
- Якісні електронні компоненти стабілізатора живлення процесора;
- Наявність COM-порту на панелі зовнішніх портів;
- Наявність внутрішнього LPT-порту;
- Роз’єм PCI Express x8 для розширення функціоналу;
- Чотири слоти ОЗП DDR3 на платі форм-фактору MicroATX.
Недоліки:
- Відсутність можливості розгону;
- Відсутність підтримки IDE-пристроїв;
- Не дуже зручне розміщення роз’єму фронт-панелі.
Автор: Дмитро Масюк
Переклад: Анна Смірнова
Дякуємо компанії «Сінтекс» (дистриб’ютору материнських плат Fujitsu Technology Solutions в Україні) за надану для тестування плату Fujitsu D2942-B.
Дякуємо компаніям Intel, Kingston, Scythe і SeaSonic за надане для тестового стенда обладнання.
