Огляд материнської плати Fujitsu-Siemens D2836-S1

У даному огляді ми продовжуємо знайомитися з рішеннями одного з лідуючих виробників IT-продукції в Європі, Африці та країнах Близького Сходу - компанії Fujitsu Technology Solutions.

Сьогодні ми розглянемо ще одну материнську плату індустріального формату - Fujitsu-Siemens D2836-S1. Дана системна плата підтримує всі сучасні процесори Intel під «сокет» LGA 775 з частотою системної шини 800/1066/1333 МГц. Основою D2836-S1 є чипсет Intel Q45 Express з вбудованим графічним прискорювачем Intel GMA4500. Крім цього плата оснащена двома гігабітними мережними контролерами та має розширений діапазон робочих температур від 0 до 60 градусів по шкалі Цельсія, що дозволяє розглядати Fujitsu-Siemens D2836-S1 як надійну основу для серверної системи.

Але, все-таки, важливою особливістю Fujitsu-Siemens D2836-S1 є саме лежачий у її основі чіпсет Intel Q45 Express, що спеціально розроблений для бізнес-платформ і забезпечує разом з відповідними процесорами Intel Core 2 Duo підтримку технології Intel vPro.

У набір мікросхем Intel Q45 Express входить модуль Intel Trusted Platform Module і підтримуються розширення технології Intel Active Management версії 5.0, що включають: дистанційні попередження, захищений доступ у середовищах Microsoft NAP, моніторинг доступу, швидкий виклик допомоги та дистанційне планове обслуговування. Завдяки такому набору додаткових можливостей, материнські плати на Intel Q45 Express є більш придатними основами для корпоративних комп'ютерів. Одним з таких рішень і є системна плата Fujitsu-Siemens D2836-S1.

Fujitsu-Siemens D2836-S1

Специфікація материнської плати Fujitsu-Siemens D2836-S1:

Виробник

Fujitsu

Модель

D2836-S1

Підтримувано процесори

Intel Core 2 Quad Q9xxx / Q8xxx (1333/1066 МГц FSB), Intel Core 2 DUO E8xxx / E6xxx (1333/1066/800 МГц FSB), Intel Core 2 DUO E7xxx / E4xxx (1333/1066/800 МГц FSB), Intel Pentium Dual Core E2xxx (800 МГц FSB), Intel Celeron Dual Core E1xxx (800 МГц FSB), Intel Celeron 4xx (800 МГц FSB)

Чіпсет

Intel Q45 / ICH10DO

Частота системної шини

1333/1066/800

Тип підтримуваної пам'яті

4xDDR2 DIMM слота з підтримкою до 16Гб пам'яті DDR2 800/667 МГц

Інтегрований відеоадаптер

Intel GMA4500 з підтримкою DirectХ 10

Слоти розширення

1 x PCI Express x16,
4 x PCI,
1 x PCI Express x1,
1 x PCI Express x8.

Дискова підсистема

Південний міст ICH10DO:
- 6 x SATA 3Гб/с
Підтримка RAID 0, 1, 5,10

Підтримка LAN

2 x Realtek RTL8111CP (10/100/1000 Mbit)
Підтримка ASF2.0, Wake-on-LAN, Link Status Change and Magic Packet™, PXE Support, Teaming Support

Звукова підсистема

аудіо-кодек Realtek ALC663

USB

12 USB 2.0 портів (6 на задній панелі, 6 внутрішніх)

Зовнішні порти I/O

1 x PS/2 порт для клавіатури
1 х PS/2 порт для мишки
2 x LAN (RJ45) порт
6 x USB 2.0
3 х аудіо роз’єми
1 x VGA D-Sub
1 x COM порт

Внутрішні порти I/O

1 x 24-pin ATX основне живлення
1 x 4-pin ATX 12V додаткове живлення CPU
4 x USB 2.0
1 x USB 2.0 повнорозмірний
1 x USB 2.0 для кард-рідера
6 x SATA портів
1 x роз’єм FDD
1 x роз’єм кулера CPU
4 x роз’єми для кулерів корпусу
1 х роз’єм LPT-порту
1 х S/PDIF вихід
1 x аудіо роз’єм для передньої   панелі
1 x COM порт
1 х LCD конектор
Роз’єми системної панелі

BIOS

Phoenix Secure Core BIOS Version 6.00
Підтримка Recovery BIOS, System and BIOS Password, Write Protection for Floppy Disk Drive, Boot Sequence Control, Serial/Parallel/USB- Port
Access Protection, Boot Sector Virus Warning, Write Protection for Flash BIOS. Trusted Platform Module (TPM) V1.2

Розміри, мм

304,8 х 243,8 (ATX)

Сайт виробника

http://www.fujitsu.com/

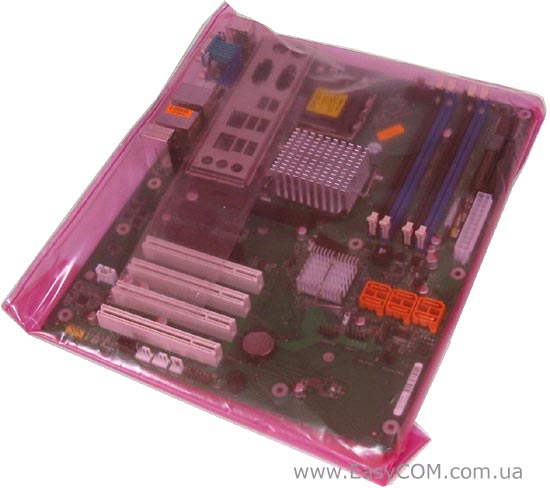

Материнська плата Fujitsu-Siemens D2836-S1 має формат поставки ОЕМ і добирається до своїх власників у звичайному антистатичному пакеті.

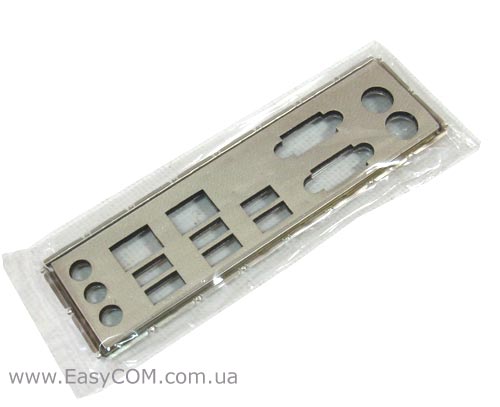

Комплект поставки материнської плати складається тільки з інтерфейсної заглушки та диска з драйверами. Наявність же інших аксесуарів рекомендується погоджувати при поставці, залежно від завдань Замовника.

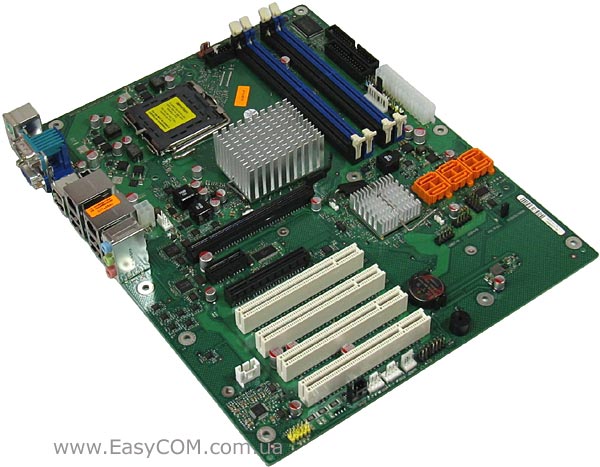

Fujitsu-Siemens D2836-S1

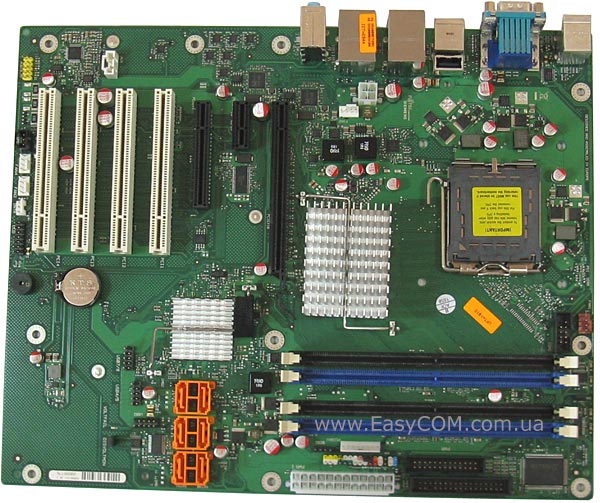

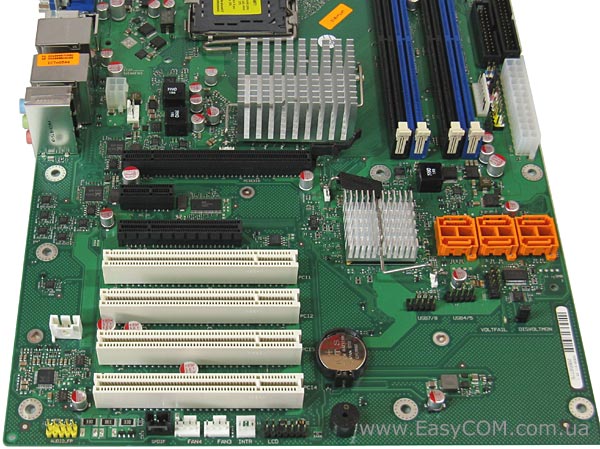

Компонування елементів і роз’ємів материнської плати можна назвати стандартним з властивими для більшості схожих рішень недоліками.

Зокрема, через велику кількість роз’ємів PCI слот PCI Express x16 по висоті знаходиться на рівні з нижніми засувками оперативної пам'яті і при встановленні довгих двослотових відеокарт засувки блокуються відеоприскорювачем. Крім того під слотом PCI Express x16 занадто близько розташований роз’єм PCI Express x1, що буде недоступний при встановленні двослотової відеокарти.

Крім цього, привертає увагу порожнє місце в нижньому правому куті системної плати, що на наш погляд було б доцільніше використовувати під роз’єм SATA, наприклад.

Fujitsu-Siemens D2836-S1

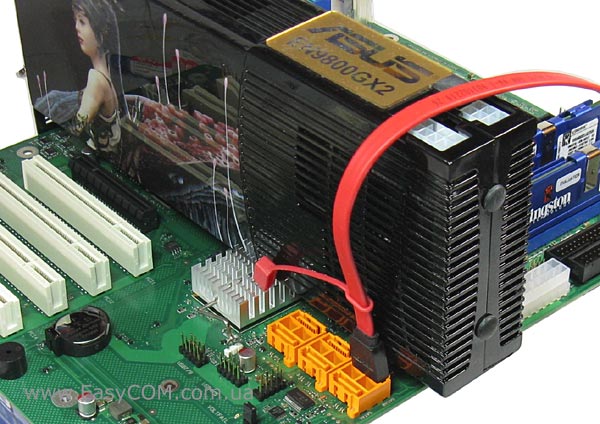

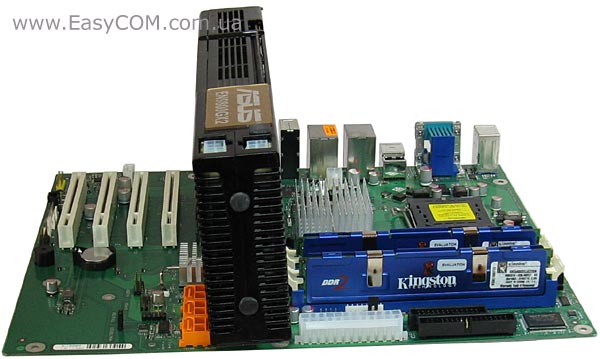

Ось так виглядає наша тестова платформа з встановленою пам'яттю та двослотовою відеокартою. На зображенні дуже добре бачимо, що без витягу відеокарти відкрити засувки оперативної пам'яті неможливо.

Fujitsu-Siemens D2836-S1

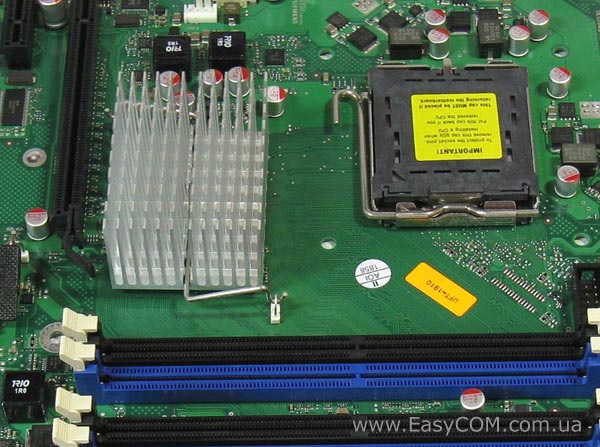

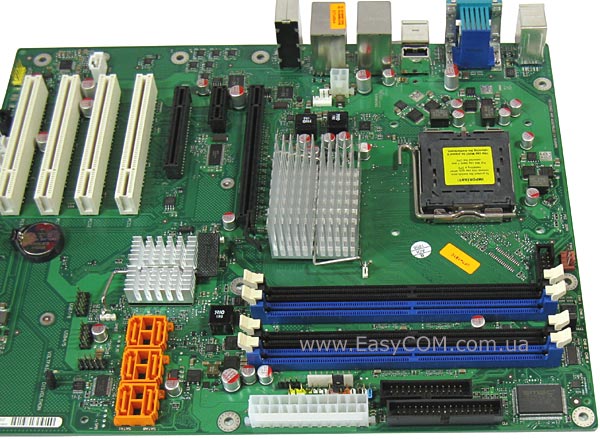

Звертаємо увагу на те, що радіатор чіпсета розташований досить близько до процесорного роз’єму. При встановленні стандартних систем охолодження ніяких проблем, звичайно, не виникне, а ось великого розміру кулери сторонніх виробників можуть просто не поміститися у відведений простір і впертися в радіатор чіпсета.

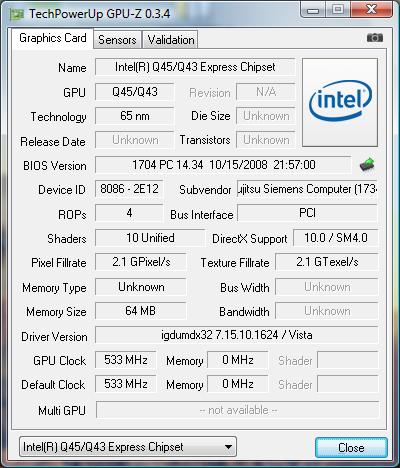

Чіпсет Intel Q45 Express оснащений вбудованим відеоприскорювачем Intel GMA4500 і при цьому охолоджується звичайним алюмінієвим радіатором без використання активного охолодження. Але навіть цього радіатора цілком вистачає для підтримки оптимального режиму роботи північного мосту, тому що в процесі тестування нагрівання чіпсета не перевищило номінальних робочих температур. Крім цього, завдяки використанню якісної елементної бази, компанія Fujitsu гарантує стабільну та надійну роботу системної плати Fujitsu-Siemens D2836-S1 у діапазоні температур від 0 до 60 градусів по шкалі Цельсія, щоправда при цьому рекомендується використовувати активне охолодження в корпусі.

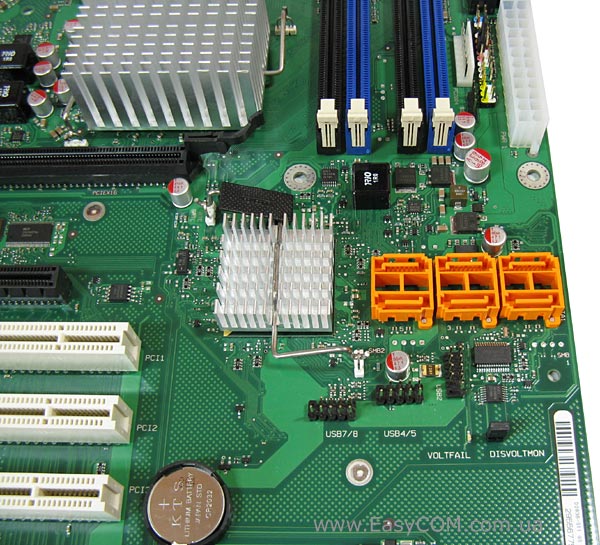

Південний міст ICH10DO материнської плати D2836-S1 підтримує 6 портів SATA II і 12 USB. За допомогою портів SATA II можна організувати RAID-масиви в режимах 0, 1, 5, 10. USB-роз’єми діляться на 6 зовнішніх та 6 внутрішніх, причому два з шести внутрішніх роз’ємів є нестандартними. Один внутрішній роз’єм призначений для підключення кардрідера, а другий являє собою звичайний USB-порт, але тільки виведений він не на задню панель зовнішніх портів, а розпаяний безпосередньо на друкованій платі.

Мікросхема ICH10DO оснащена невеликим алюмінієвим радіатором, якого цілком достатньо для підтримки оптимальних робочих температур південного мосту.

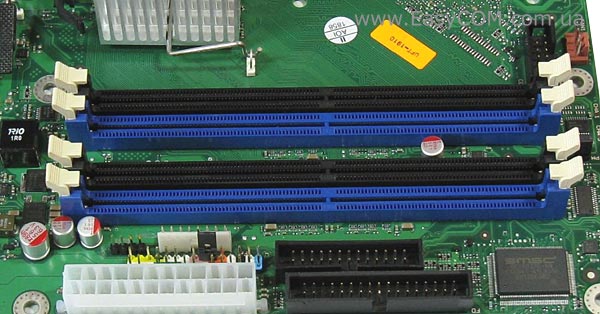

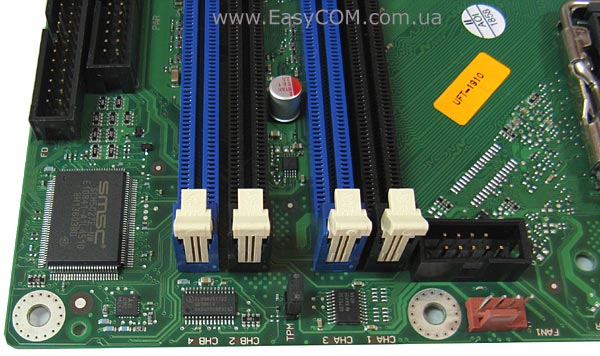

Системна плата оснащена чотирма роз’ємами оперативної пам'яті стандарту DDR II 800/667 МГц, що може працювати в одно- та двоканальному режимі. Максимальний об'єм ОЗП, що підтримує системна плата - 16 ГБ. При встановленні модулів пам'яті з номінальною частотою 800 МГц ми виявили, що плата автоматично знижує частоту модулів до 667 МГц. Причиною тому є обмеження BIOS. Інженери компанії Fujitsu жорстко прив'язали частоту роботи оперативної пам'яті до її таймінгів і щоб пам'ять запрацювала на частоті 800 МГц необхідні модулі з таймінгами 6-6-24. Збільшення таймінгів пам'яті зроблено з єдиною метою - збільшити стабільність роботи підсистеми пам'яті та виключити випадкові помилки при записі/читанні даних з ОЗП.

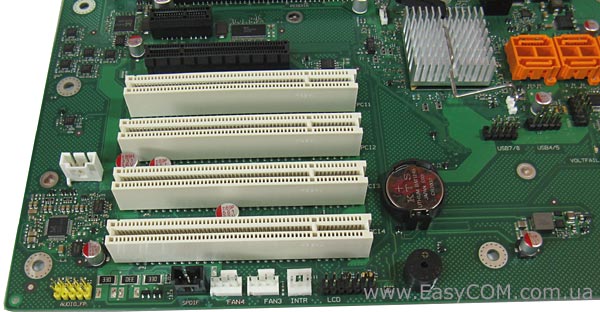

Якщо казати про слоти розширення материнської плати Fujitsu-Siemens D2836-S1, то одразу привертає увагу наявність чотирьох слотів PCI. Така кількість слотів PCI буде дуже до речі для використання в індустріальних цілях, для складання системи відеоспостереження наприклад.

Крім цього, на борті плати є один роз’єм PCI Express x1, один PCI Express x8 і один PCI Express x16. У роз’єм PCI Express x8 можна підключити будь-які пристрої з інтерфейсом PCI Express х1, PCI Express х4 і PCI Express х8.

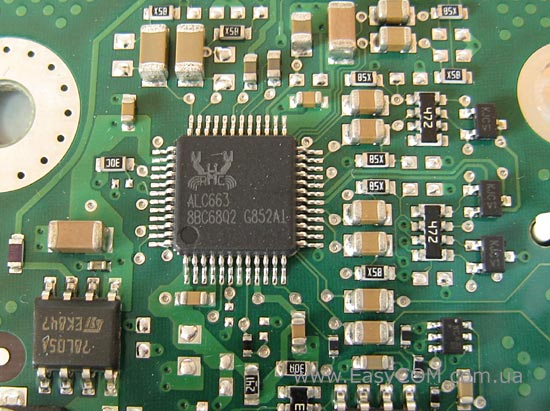

Звукова підсистема материнської плати представлена шестиканальним (5.1) HD-аудіокодеком Realtek ALC663, що дозволяє використовувати плату не тільки як потужну робочу станцію, але і як мультимедійний комп'ютер.

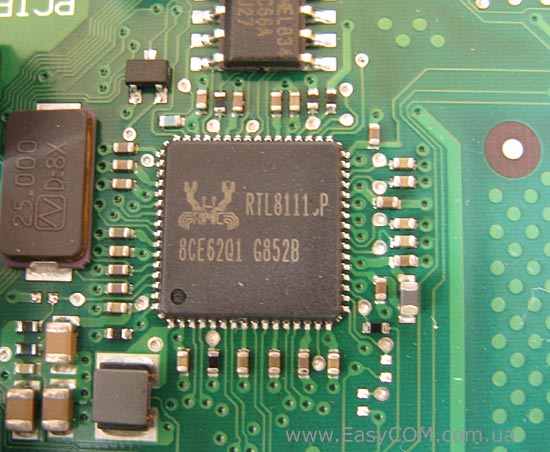

За мережеві з'єднання на Fujitsu-Siemens D2836-S1 відповідають одразу два гігабітних мережних контролери Realtek RTL8111CP. Звертаємо увагу, що обидва мережних контролера абсолютно ідентичні, що виділяє плату серед схожих рішень, у яких використовуються різні контролери. Даних підхід виключає можливі проблеми несумісності, які можуть виникнути при використанні різних мережевих контролерів.

Обидва контролери підтримують ряд технологій, які перелічені нижче:

  • ASF 2.0 - стандарт віддаленого адміністрування, що дозволяє керувати клієнтським комп'ютером, як з встановленою операційною системою, так і без неї.
  • Wake-on-LAN - віддалене виведення ПК з режиму «stand by».
  • PXE Support - завантаження ПК з віддалених ресурсів за допомогою мережевої карти без використання жорсткого диску, оптичного дисководу та інших пристроїв.

У верхньому правому куті системної плати розташований контролер введення/виводу та моніторингу SMSC SCH5027E-NW. Даний контролер підтримує порти PS/2, COM і LPT, одержує всі дані з датчиків температур, напруг, швидкостей вентиляторів, а також моніторить ряд інших важливих параметрів.

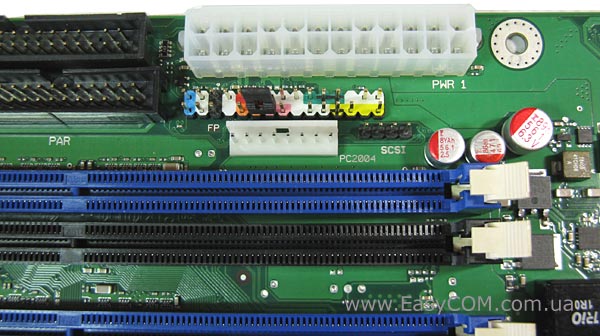

Між 24-контактним роз’ємом основного живлення та 8-контактним роз’ємом керування вентилятором блока живлення розташовані роз’єми системної панелі, причому всі зазначені роз’єми розташовані дуже близько один до одного. Внаслідок такого розташування доступ до роз’ємів системної панелі ускладнений через велику кількість проводів.

У нижній частині плати, біля двох роз’ємів для підключення корпусних вентиляторів і роз’єма виявлення розкриття корпусу, розташований роз’єм LCD. Призначений він для підключення РК-індикатора та відображення ряду важливих параметрів системи, таких як POST-коди BIOS, MAC-адреси мережної карти і т.ін.

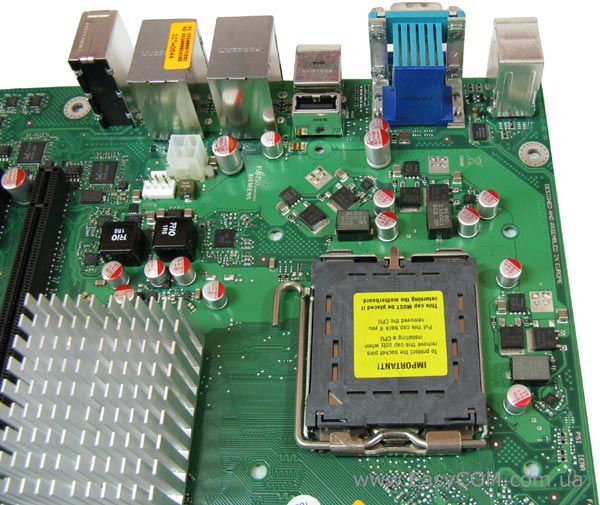

Система живлення Fujitsu-Siemens D2836-S1 складається всього з трьох фаз стабілізації. У ланцюзі живлення процесора, як, втім, і на всій платі, використовуються конденсатори з твердим електролітом. Дроселі підсистеми живлення засновані на ферритових серцевинах. Хоча трифазна система на сьогоднішній день і не є актуальною, але все виконано якісно та надійно, тому її повинно вистачити для роботи процесорів у штатному режимі (а розгін плата не передбачає).

Не зовсім вдалим є розташування SATA-портів. Роз’єми SATA0, SATA2 і SATA4 розташовані впритул до відеокарти та підключати SATA шнури до них не дуже зручно, але це стосується лише систем з встановленою двослотовою відеокартою.

Крім цього під відеокартою опиняється частина радіатора південного мосту, що не сприятливо позначається на його температурному режимі.

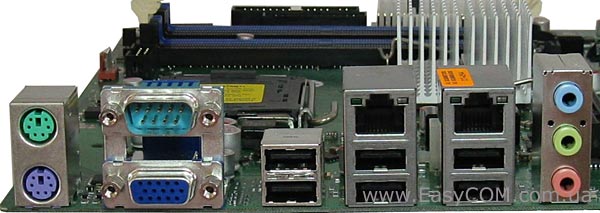

На задню панель плати виведені наступні зовнішні порти:

  • 1 x PS/2 порт для клавіатури;
  • 1 x PS/2 порт для миші;
  • 2 x LAN (RJ45) порти;
  • 6 x USB 2.0/1.1 портів;
  • 3 x аудіо роз’єми
  • 1 x COM
  • 1 x VGA

На звороті зовнішніх портів розташований додатковий роз’єм USB, що буде дуже корисний у ситуаціях, коли доступ до задньої панелі або ускладнений, або неможливий.

BIOS

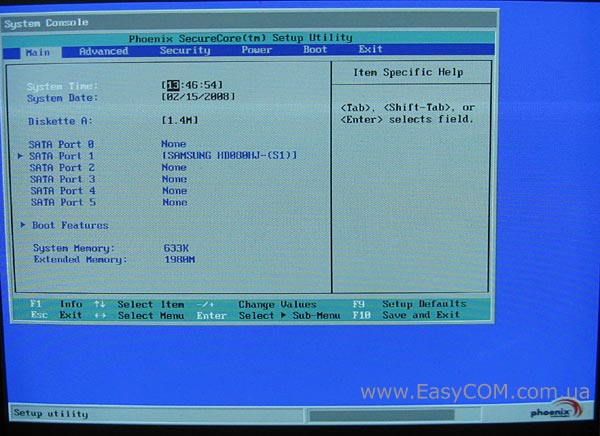

Материнська плата Fujitsu-Siemens D2836-S1 оснащена модифікованою компанією Fujitsu версією BIOS - Phoenix Secure Core BIOS Version 6.00. У таблиці нижче наведений ряд основних особливостей даної BIOS.

Параметр

Назва меню

Діапазон

Завдання режиму роботи аудіовиходів передньої панелі

Front panel audio

High definition, Legasy

Завдання режиму роботи портів SATA (SATA або e-SATA)

SATA Port x

Internal, External

Керування температурним режимом роботи процесора

CPU thermal managment

Disable,Enable

Поліпшений енергозберігаючий режим роботи процесора

Enhanced SpeedStep

Disable,Enable

Поліпшений режим енергозбереження під час простою процесора

Enhanced Idle Power State

Disable,Enable

Заборона на виконання коду в області ОЗП, виділеної під дані.

NX Memory Protection

Disable,Enable

Керування технологією віртуалізації VT-x

Virtualization Technology VT-x

Disable,Enable

Можливість керування передвибіркою суміжних рядків ОЗП

Adjacent Cache Line Prefetch

Disable,Enable

Керування апаратною передвибіркою команд із ОЗП

Hardware Prefetch

Disable,Enable

Ведення журналу процедури завантаження.

Event Logging

Disable,Enable

Встановлення режиму роботи процесорного кулера

SM Fan Control

Auto, Silent, Disabled

Об'єм оперативної пам'яті, виділюваний для вбудованого відеоадаптера

IGD Memory Size

128, 256

Поточний стан всіх кулерів системи

Fan State

Ok, None

Поточний стан всіх температурних датчиків системи

Thermal Sensor State

Ok, None

Захист запису FDD дисководу

Diskette Write

Disable,Enable

Захист від перезапису BIOS

Flash Write

Disable,Enable

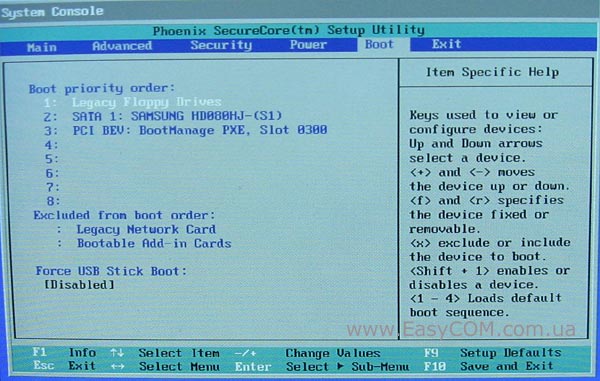

У пункті меню «BOOT» можна задати не тільки порядок завантаження з зовнішніх пристроїв, а також вказати які саме пристрої будуть виключені зі списку завантаження.

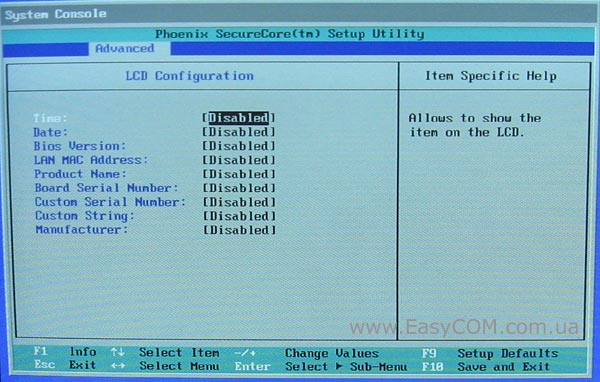

Пункт меню LCD Configuration дозволяє вказати, які саме параметри необхідно виводити на LCD-індикатор, підключений до роз’єму LCD-панелі. Тут є наступні значення:

Параметр

Назва меню

Діапазон

Час

Time

Disable,Enable

Дата

Date

Disable,Enable

Версія BIOS

BIOS Version

Disable,Enable

MAC-адреса мережної карти

LAN MAC Address

Disable,Enable

Назва системної плати

Product Name

Disable,Enable

Серійний номер системної плати

Board Serial Number

Disable,Enable

Реєстраційний номер

Custom Serial Number

Disable,Enable

Інформація про реєстрацію

Custom String

Disable,Enable

Виробник

Manufacturer

Disable,Enable

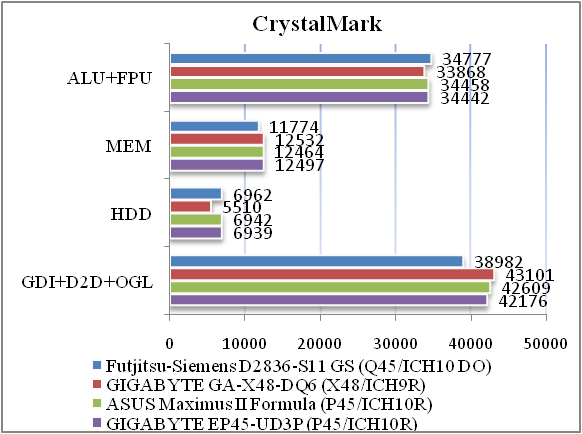

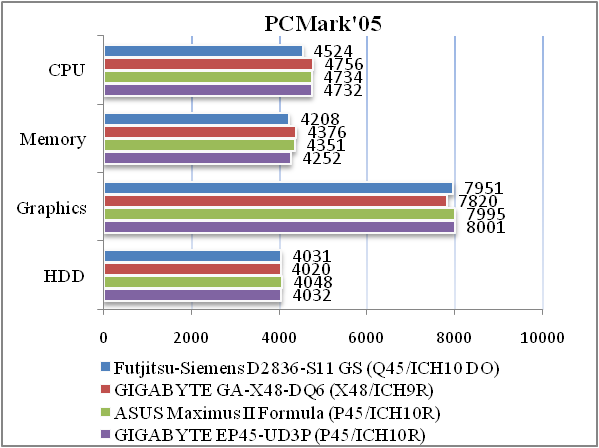

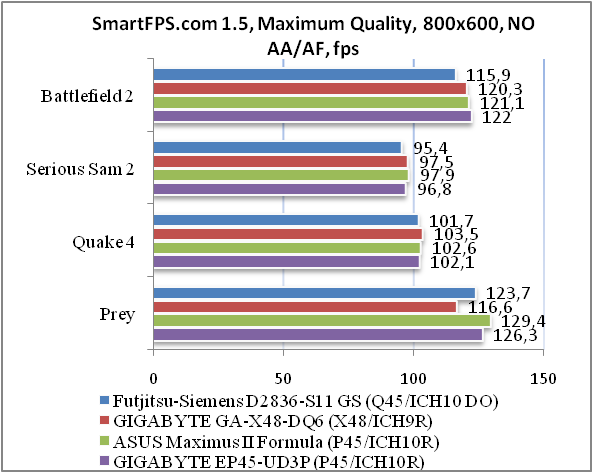

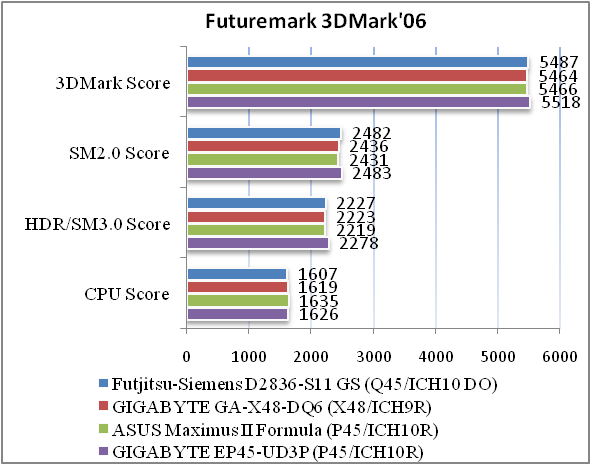

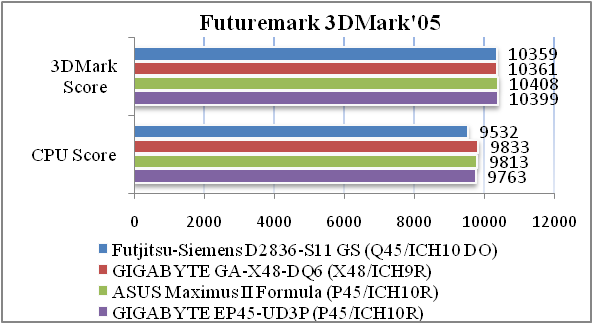

Крім цього, материнська плата Fujitsu-Siemens D2836-S1 має ряд спеціалізованих особливостей і технологій:
