Огляд материнської плати Fujitsu-Siemens D2608-A11
05-06-2009
Всім добре відомо, що одним з напрямків діяльності компанії Fujitsu є розробка та виробництво мобільних систем, зокрема ноутбуків, але не всім відомо, що дана компанія займає провідні позиції в розробці та виробництві різної IT-продукції в Європі, Африці і країнах Близького Сходу. Причому спектр продукції є досить широкий, починаючи від планшетних ПК і робочих станцій і закінчуючи IT-інфраструктурами в масштабах великих підприємств.
До речі, донедавна, компанія Fujitsu називалася більш звичною для нас назвою - Fujitsu-Siemens Computers, але через деякі структурні зміни була перейменована в Fujitsu Technology Solutions.
Одним зі стратегічно важливих напрямків компанії Fujitsu є виробництво материнських плат. Компанія має вже більше ніж 25-літній досвід розробки та виробництва системних плат для різних сфер IT-діяльності.

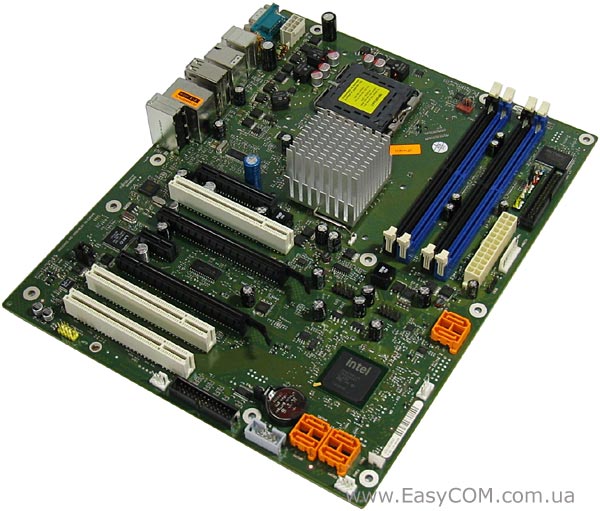

В даному огляді ми розглянемо не зовсім звичайну материнську плату Fujitsu-Siemens D2608-A11. Незвичайну тому, що орієнтована вона на використання в корпоративному сегменті та промислових умовах. Насправді дана материнська плата виконує ті ж функції, що і системні плати для настільних ПК, але з деякими спеціалізованими технічними й програмними технологіями, покликаними забезпечити максимальну надійність, енергоефективність і безпеку у використанні.
Специфікація материнської плати Fujitsu-Siemens D2608-A11:
Виробник |
Fujitsu |
Модель |
D2608-A11 |
Підтримувані процесори |
Intel Core 2 Quad Q9xxx / Q8xxx, Intel Core 2 DUO E8xxx / E6xxx, Intel Core 2 DUO E7xxx / E4xxx, Intel Pentium Dual Core E2xxx, Intel Celeron Dual Core E1xxx, Intel Celeron 4xx, підтримка процесорів Intel 06, 05A і 05B до 130 Вт. |
Чіпсет |
Intel X38 / ICH9R |
Частота системної шини (FSB), МГц |
1333/1066/800 |
Тип підтримуваної пам'яті |
4 x 1.8V DDR2 DIMM слота з підтримкою до 8ГБ пам'яті DDR2 800/667 МГц, підтримка модулів пам'яті DDR2 з ECC. |
Слоти розширення |
2 x PCI Express x16, 3 x PCI, 1 x PCI Express x1, 1 x PCI Express x8 |
Дискова підсистема |
Південний міст: |
Підтримка LAN |
Контролер Intel 82566 (10/100/1000 Mbit) |
Звукова підсистема |
Аудио-кодек Realtek ALC262 |
USB |
12 USB2.0/1.1 портів (8 на задній панелі, 4 внутрішніх) |
Живлення |
1 x 24-pin ATX основне живлення |
Зовнішні порти I/O |
1 x PS/2 порт для клавіатури |
Внутрішні порти I/O |
4 x USB |
BIOS |
Phoenix Trusted Core BIOS Version 6.0 Recovery BIOS, SM-BIOS (DMI), BIOS and CPU Microcode Update via disk, Quick Boot, Logo Boot, Quiet Boot, Plug & Play, Automatic DRAM and PCI Configuration, BIOS Support for S.M.A.R.T., Advanced Power Management, ACPI S3, ACPI S4,Wake on time from S5 |
Розміри, мм |
304,8 х 243,8 (ATX) |
Сайт виробника |

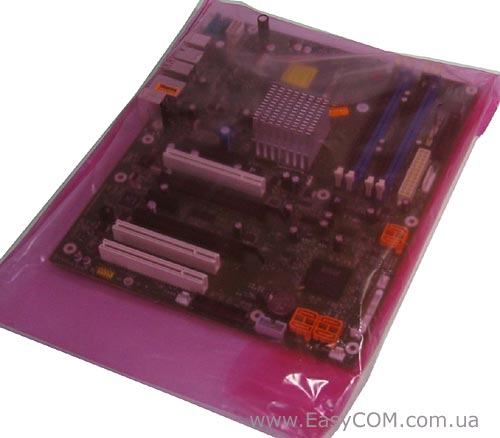

Материнська плата Fujitsu-Siemens D2608-A11 має форму поставки ОЕМ і тому впакована у звичайний антистатичний пакет.
Комплект поставки материнської плати складається тільки з інтерфейсної заглушки та диска з драйверами. Наявність же інших аксесуарів рекомендується погоджувати при поставці, залежно від завдань Замовника.
Картинка 4.jpg
Компонування елементів і роз’ємів материнської плати виконані досить вдало. Завдяки низькій посадці слотів PCI Express x16 ніяких труднощів із засувками оперативної пам'яті при встановленні довгих відеокарт не виникає. Також досить вдало скомпоновані роз’єми SATA. Обидва слота PCI Express x16 розташовані на достатній один від одного відстані, щоб без будь-яких проблем встановити дві двослотові відеокарти, щоправда, при цьому доведеться пожертвувати одним роз’ємом PCI і одним PCI Express x1.
При встановленні однієї двослотової відеокарти, недоступним стане єдиний роз’єм PCI Express x1, але і це є не проблемою, тому що трохи вище на платі розташований роз’єм PCI Express x8 у який можна підключити будь-який пристрій з інтерфейсом від PCI Express x1 до x8.
Варто звернути увагу на досить близьке розташування радіатора північного мосту до процесорного роз’єму, що може викликати деякі труднощі при встановленні габаритних процесорних кулерів.
Картинка 5.jpg
Вся система охолодження материнської плати Fujitsu-Siemens D2608-A11 представлена одним алюмінієвим радіатором північного мосту. Радіатор має дуже багато тонких ребер, що позитивно позначається на його ефективності - у процесі тестування він не нагрівався вище припустимих норм, а був просто теплим.
Картинка 6.jpg
Південний міст ICH9R материнської плати D 2608-A11 підтримує 6 портів SATA II і 12 USB. За допомогою портів SATA II можна організувати RAID-масиви в режимах 0, 1, 5, 10 і Intel Matrix. На жаль, міст не оснащений радіатором, внаслідок чого нагрів чіпу при тестуванні був підвищеним, хоча за припустимі межі не виходив. Тому організація якісної системи циркуляції повітря всередині корпусу самим сприятливим чином вплине на температурний режим компонентів системної плати.
Картинка 7.jpg
Роз’єми оперативної пам'яті присутні на системній платі в кількості чотирьох штук. Плата підтримує до 8 ГБ ОЗП стандарту DDR2 800/667 МГц у режимі Dual Channel. Для одержання максимальної стабільності системи на D2608-A11 реалізована підтримка механізму ECC (Error Correcting Code) - контроль і виправлення помилок пам'яті. Даний механізм дозволяє у випадку виникнення однобітової помилки при записі/читанні даних оперативної пам'яті, встановити адресу помилки та виправити її.
Картинка 8.jpg
Материнська плата Fujitsu-Siemens D2608-A11 оснащена трьома слотами PCI, одним слотом PCI Express x1, двома PCI Express x16 і одним слотом PCI Express x8. Даного набору слотів цілком достатньо для використання не тільки в промислових умовах, але і для складання потужного мультимедійного комп'ютера. Роз’єми PCI Express x16 підтримують технологію ATI CrossFireХ у конфігурації x16+x16.
Картинка 9.jpg
Звукова підсистема материнської плати представлена чотирьохканальним (по формулі 2+2) HDA-аудіокодеком Realtek ALC262, що не зовсім відповідає сучасним міркам. Але для тих, хто не вимогливий до об'ємного звуку, дане рішення виявиться цілком достатнім. Крім того, у промислових умовах від звукової карти, найімовірніше, буде потрібно тільки озвучування системних подій і забезпечення голосового зв'язку, для чого Realtek ALC262 буде цілком достатньо.
Картинка 10.jpg
За мережні з'єднання в Fujitsu-Siemens D2608-A11 відповідає контролер Intel 82566 зі швидкістю передачі даних 10/100/1000 Мбіт/с. А ось це для робочого ПК помітний плюс, тому що такий контролер забезпечує більшу стабільність і продуктивність при меншому навантаженні на процесор, у порівнянні з недорогими масовими рішеннями від Realtek, Atheros-Attansic і т.ін.
Картинка 11.jpg
Крім того, системна плата має на борті інтерфейс FireWire, що реалізований за допомогою мікросхеми LSI L-FW3227-100.
Картинка 12.jpg
Контролер введення/виводу та моніторингу SMSC SCH5027 D-NW розпаяний поблизу роз’ємів оперативної пам'яті, що є не зовсім звичним розташуванням на материнській платі для даних мікросхем.
Картинка 13.jpg
Картинка 14.jpg
Материнська плата Fujitsu-Siemens D2608-A11 оснащена чотирьохфазною системою живлення. Причому тут використовуються катушки індуктивності (дроселі) з феритовою серцевиною, які збільшують стабільність подаваного живлення на процесор і мають поліпшені температурні показники, у порівнянні зі звичайними дроселями. Також в системі живлення процесора використовуються якісні конденсатори з твердим електролітом.
Картинка 15.jpg
Картинка 16.jpg
При встановленні довгої двослотової відеокарти ми виявили ряд досить суттєвих недоліків.
По-перше: хочемо звернути увагу на те, що при встановленні особливо довгих відеокарт може відбутися контакт нижньої частини відеокарти з «чотирьохпіновим» роз’ємом корпусного вентилятора на материнській платі, при цьому якщо поверхня відеокарти буде металевою, тобто дуже велика імовірність створити коротке замикання. Тому, якщо така ситуація виникне, не зайвим було б використання будь-якої гумової прокладки або заглушки на роз’єм для кулера.
По-друге: засувки на слотах PCI Express x16 розташовані з нижньої сторони, тому з габаритними відеокартами користуватися ними стає вкрай незручно.
Картинка 17.jpg
На задню панель материнської плати виведені наступні зовнішні порти:
-
1 x PS/2 порт для клавіатури;
-
1 x PS/2 порт для миші;
-
1 x S/PDIF вихід;
-
1 x LAN (RJ45) порт;
-
8 x USB 2.0/1.1 портів;
-
3 x аудіо роз’єми
-
1 x FireWire
-
1 x RS232
BIOS
Картинка 18.jpg
Материнська плата Fujitsu-Siemens D2608-A11 оснащена модифікованою компанією Fujitsu версією BIOS - Phoenix Trusted Core BIOS Version 6.00. Оскільки материнська плата належить до індустріальних рішень, то і можливості розгону компонентів системи в BIOS не передбачено.
Але тут є ряд інших особливостей BIOS, які перераховані в таблиці:
Параметр |
Назва меню |
Діапазон |
Завдання режиму роботи аудіовиходіов передньої панелі |
Front panel audio |
High definition, Legasy |
Поліпшений енергозберігаючий режим роботи процесора |
Enhanced SpeedStep |
Disable,Enable |
Керування температурним режимом роботи процесора |
CPU thermal managment |
Disable,Enable |
Заборона на виконання коду в області ОЗП, виділеної під дані. |
NX Memory Protection |
Disable,Enable |
Можливість керування передвибіркою суміжних рядків ОЗП |
Adjacent Cache Line Prefetch |
Disable,Enable |
Керування апаратною передвибіркою команд із ОЗП |
Hardware Prefetch |
Disable,Enable |
Ведення журналу процедури завантаження. |
Event Logging |
Disable,Enable |
Встановлення режиму роботи процесорного кулера |
SM Fan Control |
Auto, Silent, Disabled |
Поточний стан всіх кулерів системи |
Fan State |
Ok, None |
Поточний стан всіх датчиків системи |
Thermal Sensor State |
Ok, None |
Захист запису FDD дисководу |
Diskette Write |
Disable,Enable |
Захист перезапису BIOS |
Flash Write |
Disable,Enable |
Апаратне керування ACPI |
Power-on Sourse |
Bios controlled, ACPI controlled |
Крім цього материнська плата Fujitsu-Siemens D2608-A11 має ряд спеціалізованих особливостей і технологій.
Картинка 19.jpg
24/7 Operating Mode - індустріальні материнські плати Fujitsu орієнтовані на роботу в режимі 24 години на добу 7 днів у тиждень.
Картинка 20.jpg
Технологія Silent Fan - автоматичне керування всіма вентиляторами системи залежно від температурних режимів її компонентів.
Картинка 21.jpg
Технологія Desk Update - проста інсталяція драйверів в автоматичному режимі.
Картинка 22.jpg
HDD Password - можливість захисту паролем двох дискових накопичувачів.
Картинка 23.jpg
Технологія Multi Boot - дозволяє робити завантаження з будь-яких зовнішніх пристроїв, що підключаються через USB.
Картинка 24.jpg
Технологія Silent Drives - дозволяє перемикати дисководи та оптичні приводи в безшумний режим за допомогою BIOS.
Картинка 25.jpg
Програмна технологія System Guard - моніторинг і керування всіма контролерами системи, контроль протоколів подій ОС.
Картинка 26.jpg
Watchdog - примусове перезавантаження або вимикання ПК при збоях або відмовах ОС.
Картинка 27.jpg
Recovery BIOS - відновлення при пошкодженні прошивання BIOS.
Окремо варто сказати про модуль Trusted Platform Module (TPM) V1.2. Даний модуль відповідає за безпеку системи, як на апаратному, так і на програмному рівні, за допомогою ключів шифрування. Він дозволяє захистити комп'ютер від несанкціонованого копіювання та використання інформації, а також надає можливість прив'язки до апаратної частини ПК для його однозначної ідентифікації.
Тестування
Для перевірки можливостей материнських плат використовувався наступний тестовий стенд:
Процесор |
Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 МБ) |
Кулер |
Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм |
Оперативна пам'ять |
2x DDR2-800 1024 MБ PQI PC6400 |
Відеокарта |
EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E |
Жорсткий диск |
Samsung HD080HJ, 80 ГБ, SATA-300 |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор |
Корпус |
CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув |
Картинка 28.jpg
Картинка 29.jpg
Картинка 30.jpg
Картинка 31.jpg
Картинка 32.jpg
Взагалі, за рівнем швидкодії в тестових додатках материнська плата Fujitsu-Siemens D2608-A11 практично нічим не відрізняється від материнських плат, які засновані на більш сучасних чіпсетах, що говорить про гарний рівень доробки драйверів.
Тестування звукового кодека Realtek ALC262
Якість звукової підсистеми материнської плати Fujitsu-Siemens D2608-A11 оцінювалося за допомогою програми RightMark Audio Analyzer.
Загальні результати (RightMark Audio Analyzer, 32-bit, 192 kHz):
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.12, -0.20 |
Дуже добре |
Рівень шуму, дБ (А) |
-87.7 |
Добре |
Динамічні діапазон, дБ (А) |
86.4 |
Добре |
Гармонійні викривлення, % |
0.0031 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-79.1 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.014 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-81.7 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.016 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
За результатами тестів аудіо-кодек Realtek ALC262 і його обв'язка забезпечують дуже гарну якість звучання як для настільки скромного за можливостями вбудованого рішення, тому його буде цілком достатньо для повсякденних завдань.
Підсумки
Материнська плата Fujitsu-Siemens D2608-A11 є досить цікавим індустріальним рішенням для корпоративного сегмента ринку. Вона має значні можливості та особливості. По-перше, розрахована вона на режим роботи 24 години на добу 7 днів у тиждень, оснащена рядом технологій, які дозволяють звести гучність системи до мінімуму, і технологіями покликаними забезпечити максимальну захищеність системи від стороннього втручання. По-друге, не варто забувати, що словосполучення «індустріальна материнська плата Fujitsu-Siemens» передбачає відповідність жорстким умовам тестування, включаючи тести на електромагнітну сумісність, не самі сприятливі кліматичні і температурні умови, вібрацію та ударні навантаження, а також цілий ряд інших параметрів.
Звичайно, завдяки багатій функціональності, материнська плата Fujitsu-Siemens D2608-A11 може стати надійною та продуктивною основою для мультимедійного домашнього комп'ютера, але в цьому випадку необхідно враховувати деякі недоліки в її конструкції при використанні довгих двослотових відеокарт. При цьому такий варіант її використання буде не зовсім стандартним, але цілком припустимим.
У підсумку можна сказати про досить високу якість протестованої материнської плати, але розкриття її потенціалу прямо залежить від розв'язуваного кола завдань.
Позитивні якості:
-
Гарна продуктивність і гарантована надійність;
-
Підтримка пам'яті з ECC;
-
Наявність слоту PCI Express x8;
-
Інтегрований інтерфейс FireWire;
-
Застосування у якості мережного контролера чіпа Intel 82566;
-
Trusted Platform Module (TPM) V1.2.
Недоліки:
-
Відсутність можливостей розгону;
-
Можливі проблеми при встановленні довгих двослотових відеокарт;
-
Спрощена система охолодження;
-
Складності з встановленням габаритних процесорних кулерів.
Автор: Дмитро Масюк
Переклад: Анна Смірнова
Висловлюємо подяку компанії «Сінтекс» http://www.syntex.com.ua/ (дистриб’ютору материнських плат Fujitsu Technology Solutions http://www.fujitsu.com/ в Україні) за надану для тестування плату Fujitsu-Siemens D2608-A11.
