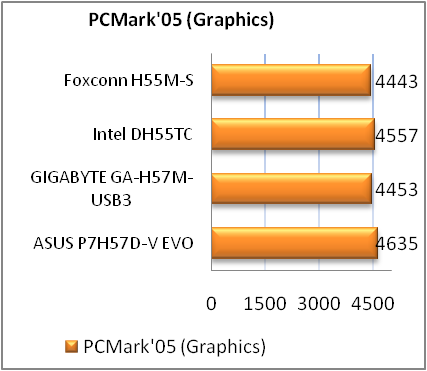

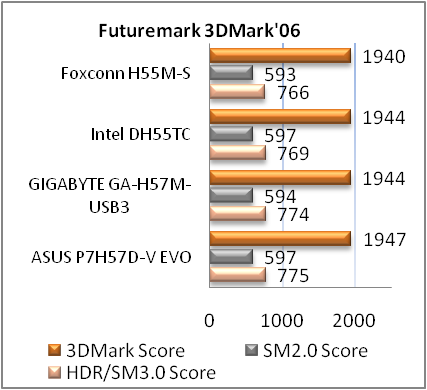

Огляд материнської плати Foxconn H55M-S

Більшості користувачів, які цікавляться ПК, компанія Foxconn відома як один з найкрупніших OEM-виробників елементної бази, комплектуючих і навіть повноцінних виробів для таких компаній як Apple, Nokia, Sony Ericsson і багатьох інших. При цьому компанія Foxconn займається поширенням продукції і під своїм брендом, випускаючи власні материнські плати, відеокарти, корпуси і кулери. Хоча, чесно кажучи, поки в Україні знайти продукцію цього виробника досить складно, хоча він намагається прорватися на ринок досить давно. Важко сказати з яких причин, тому що вартість комплектуючих від Foxconn найчастіше досить прийнятна, а якість знаходиться на високому рівні, але факт залишається фактом. Сподіваємося в майбутньому ситуація зміниться, і ми теж у її зміну спробуємо внести невеликий вклад, пропонуючи познайомитися з деякими моделями продуктів від цього виробника. Сьогодні ми вперше протестуємо материнську плату виробництва компанії Foxconn. Модель Foxconn H55M-S, що нас зацікавила, є рішенням з процесорним роз’ємом LGA 1156, яке засноване на системній логіці Intel H55 Express.

Foxconn H55M-S

Специфікація материнської плати Foxconn H55M-S:

Виробник

Foxconn

Модель

H55M-S

Чіпсет

Intel H55 Express

Процесорний роз’єм

LGA 1156

Підтримувані процесори

Intel Core i7/ Core i5 / Core i3

Використовувана пам'ять

DDR3 1600 (oc)/1333/1066/800 МГц

Підтримка пам'яті

4 x 1,5 В DDR3 DIMM двоканальної архітектури до 16 Гб

Слоти розширення

1 x PCI-E x16 (x16 ліній PCI Express 2.0)
1 x PCI-E x1
2 x PCI 2.2

Дискова підсистема

Чипсет Intel H55 Express підтримує:
6 x SATA 3.0 Гб/с

Звукова підсистема

Realtek ALC888S, 8-канальний High-Definition Audio кодек підтримує внутрішній порт S/PDIF

Підтримка LAN

Гігабітний мережний контролер Realtek RTL8111D

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор

Роз’єми для вентиляторів

1 x для процесорного кулера
1 x для корпусного вентилятора

Зовнішні порти I/O

1 x PS/2 порт для клавіатури
1 x PS/2 порт для миші
1 x D-Sub
1 x DVI-D
6 x USB 2.0/1.1 портів
1 x COM порт
1 x LAN (RJ45)
6 аудіо роз’ємів

Внутрішні порти I/O

6 x USB
1 x FDD
6 х SATA
1 x S/PDIF вихід
1 x TPM
1 x CIR
1 x LPT
Аудіо роз’єм для підключення до передньої панелі
Роз’єм системної панелі

BIOS

64 Mbit Flash EEPROM, PnР 1.0a, Wfm, ACPI
Підтримка DualВios

Можливості розгону

Зміна частоти: BCLK, пам'яті

Комплектація

2 x SATA кабель
2 x перехідника живлення з PATA на SATA
Інструкція і посібник
1 х DVD з драйверами і ПЗ
Заглушка

Форм-фактор Розміри, мм

microATX
244 x 229

Сайт виробника

http://www.foxconnchannel.com/

Свіжа версія BIOS і драйверів може бути скачана з сайту підтримки

Foxconn H55M-S

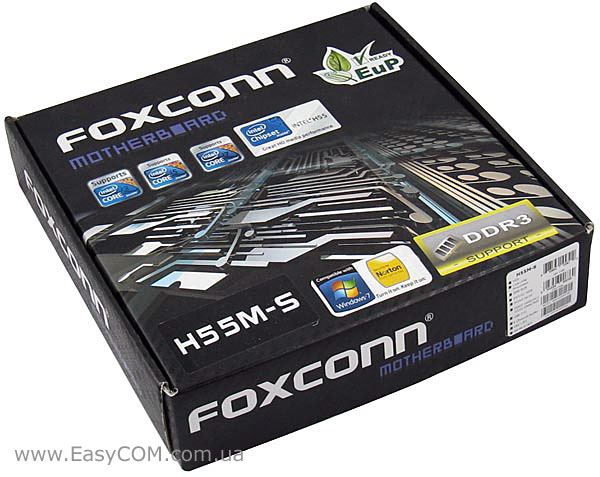

Упаковка материнської плати Foxconn H55M-S виконана в темних тонах. На лицьовій її частині підкреслюється в основному підтримка операційної системи Windows 7 і пам'яті DDR3.

Foxconn H55M-S

На звороті упаковки перелічені деякі особливості материнської плати Foxconn H55M-S:

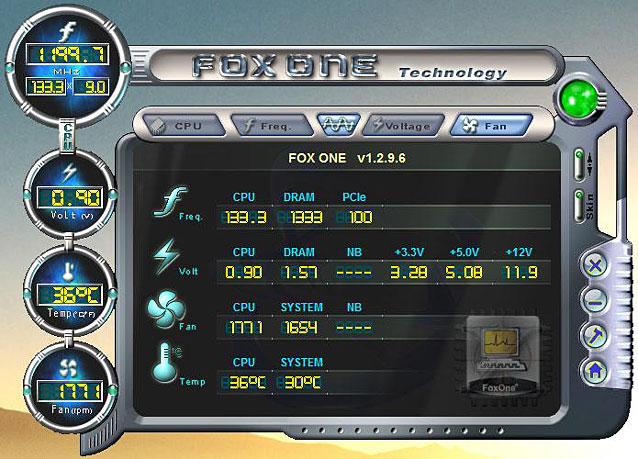

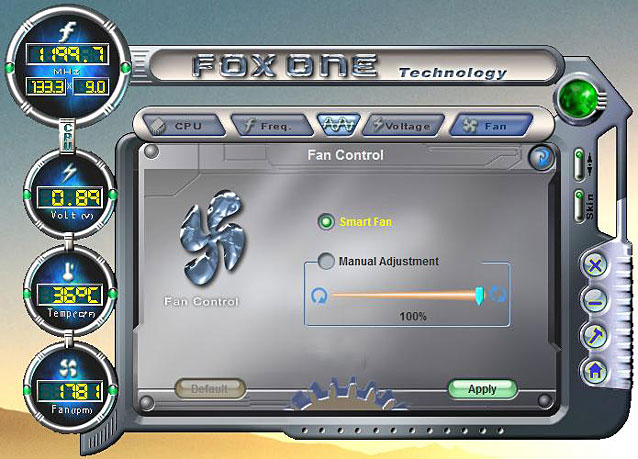

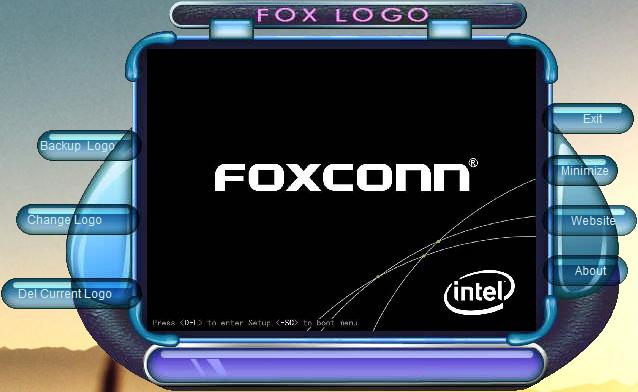

  • Додається утиліта FOX ONE, необхідна для моніторингу параметрів системи;
  • Реалізований захист процесора від перегріву;
  • Є автоматичне керування швидкістю обертання вентиляторів;
  • На платі є резервний BIOS;
  • Підходить фірмова утиліта для швидкого перепрошивання BIOS;
  • Є можливість відновлення ушкодженої BIOS через FDD;
  • Реалізована підтримка процесорів з розблокованим множником.

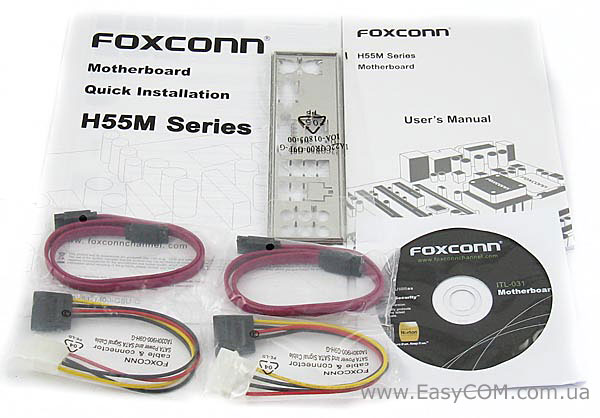

Комплектація материнської плати Foxconn H55M-S містить:

  • DVD-диск з ПЗ і драйверами до Windows XP, Windows Vista, Windows 7;
  • посібник користувача англійською мовою і коротку інструкцію з встановлення;
  • два шлейфи Serial ATA;
  • два перехідники живлення з PATA на SATA;
  • заглушку на задню панель корпуса.

Комплектація в Foxconn H55M-S, як і передбачалося, невелика, і цілком відповідає її класу.

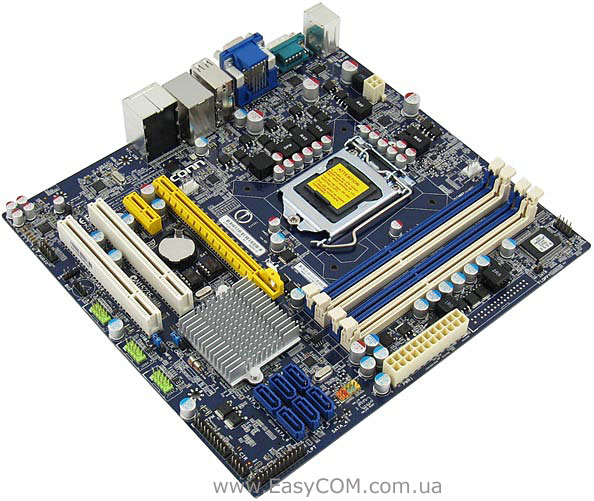

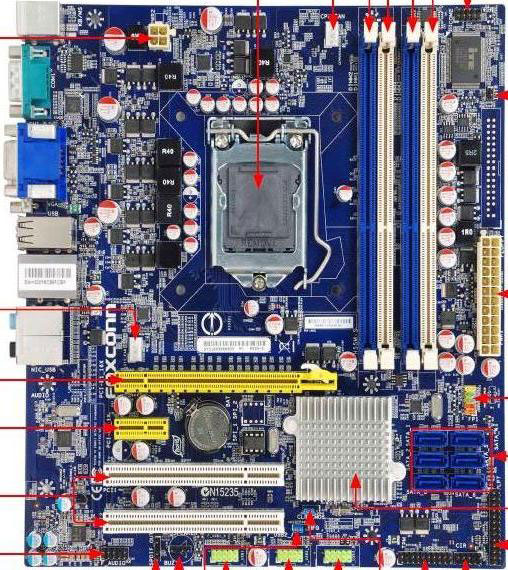

Foxconn H55M-S

Компанія Foxconn крокуючи в ногу з часом, оснастила материнську плату Foxconn H55M-S полімерними конденсаторами і дроселями з феритовою серцевиною.

Текстоліт (PCB), на якому розпаяна материнська плата, по ширині трохи менше 244 мм, тому при встановленні в корпусі її правий край буде «звисати» з підставок. Таким чином, при встановленні модулів пам'яті і особливо в процесі підключення живлення потрібно бути уважним і притримувати правий край.

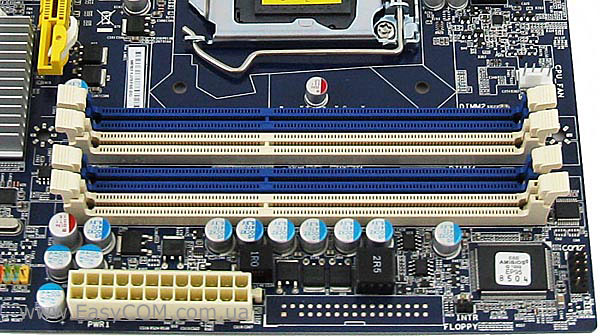

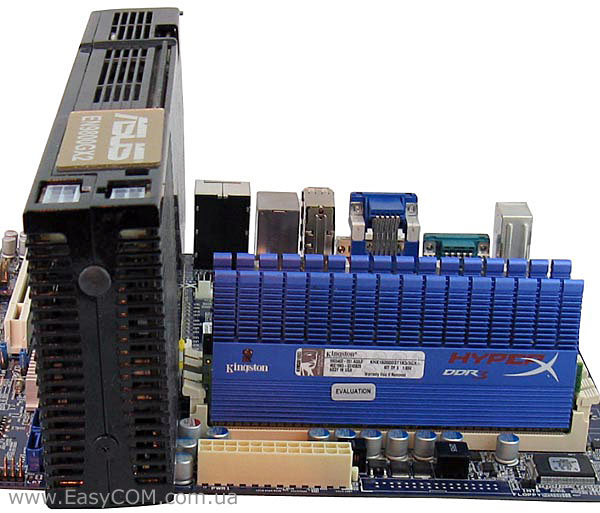

Крім того, в Foxconn H55M-S є ще деякі, нехай і не значні, недоліки компонування, в основному, вони є наслідком обраного форм-фактору, такі як близьке розташування слотів для пам'яті і слота для відеокарти, що може бути причиною блокування модулів пам'яті при використанні довгої відеокарти.

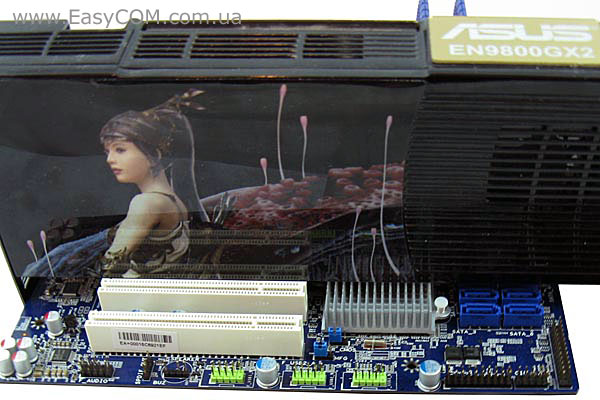

Крім того, якщо відеокарта буде мати велику двослотову систему охолодження, як у нашому випадку, два порти SATA на материнській платі Foxconn H55M-S можуть бути закриті зовсім.

В іншому тип компонування досить звичний і інших явних недоліків він не має.

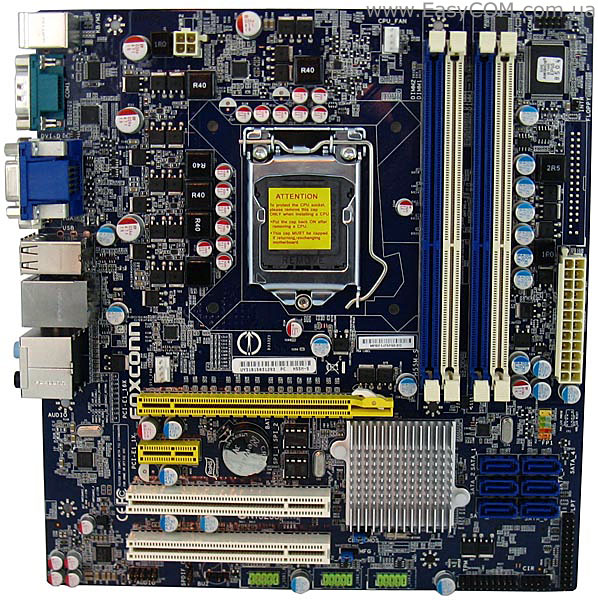

Foxconn H55M-S

Від дуже схожих моделей Foxconn H55MX-S і Foxconn H55MXV материнська плата Foxconn H55M-S відрізняється оснащенням чотирма замість двох слотами для пам'яті, але при цьому відсутністю роз’єму для FDD. Підтримки IDE-пристроїв всі три перераховані вище моделі Foxconn не мають, бо системна логіка Intel H55 Express цей інтерфейс не підтримує, а на установці додаткового контролера виробник вирішив заощадити. Також немає контролера IEEE 1394a на материнській платі Foxconn H55M-S, зате є застарілий порт LPT.

Foxconn H55M-S

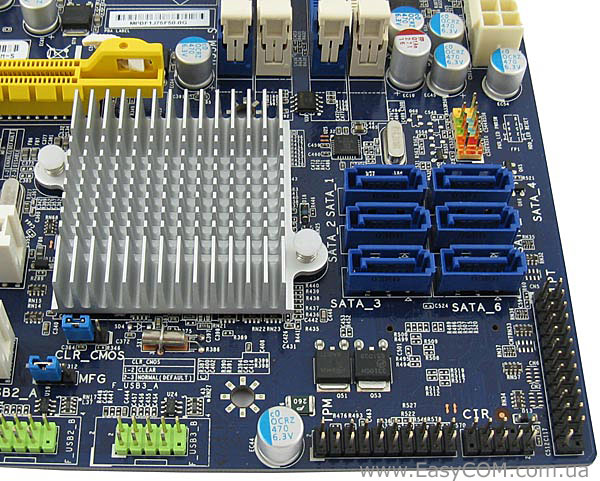

Чіпсет Intel H55 Express підтримує шість внутрішніх портів SATA і дванадцять портів USB, половина з яких виведена на інтерфейсну панель.

У якості охолодження системної логіки використовується алюмінієвий радіатор з досить гарним оребрінням. З своїм завданням цей радіатор справляється чудово, під час тестування його температура ледь досягала 37ºС.

З портів, що не часто зустрічаються, можна відзначити наявність TPM (Trusted Platform Module), призначеного для криптографічного шифрування даних.

Foxconn H55M-S

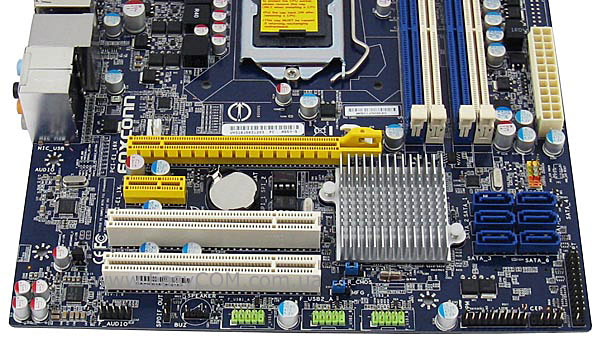

Слотів для карт розширення на материнській платі Foxconn H55M-S всього чотири – один PCIE х16, один PCIE х1 і два PCI. Досить гарна комбінація, особливо якщо врахувати можливість використання процесора з вбудованою відеокартою.

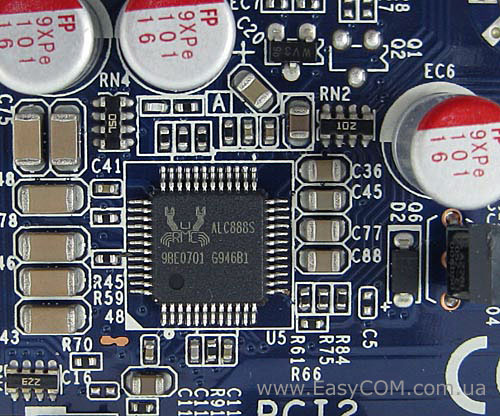

У якості основи аудіосистеми використовується 8-канальний HDA-кодек Realtek ALC888S, роз’єм для фронт панелі якого підтримує формати HDA і AC`97. Цей кодек підтримує 16/20/ 24-бітний вихід S/PDIF і сумісний з форматами EAX/Direct Sound 3D/I3DL2/A3D.

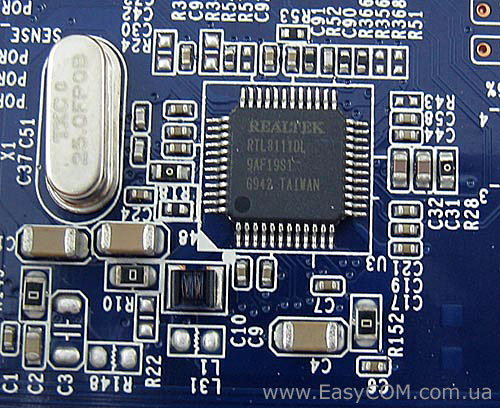

За мережне підключення відповідає гігабітний контролер Realtek RTL8111DL.

Foxconn H55M-S

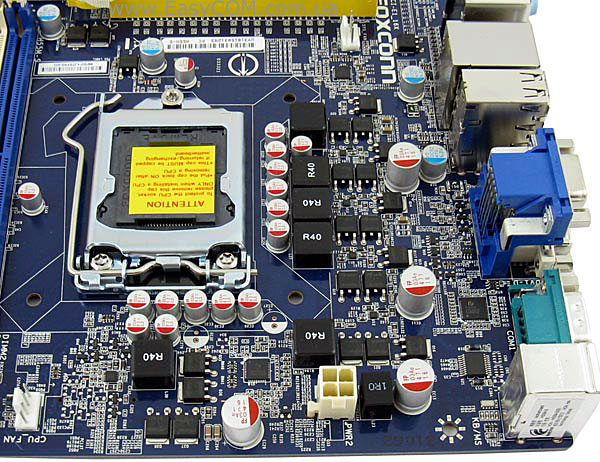

Вузол живлення процесора побудований по 4+1+1-фазній схемі, потужності якої повинно бути достатньо для роботи будь-якого процесора Intel Core i3 / i5 у номінальному режимі.

Foxconn H55M-S

На задню панель материнської плати Foxconn H55M-S виведені наступні порти: два PS/2 для клавіатури і миші, COM-порт, відеовиходи VGA і DVI, шість портів USB, роз’єм RJ45 для мережних з'єднань, а також шість роз’ємів для 8-канального звуку.

Найчастіше на материнських платах з системною логікою Intel H55 Express можна зустріти підтримку інтерфейсу високої чіткості HDMI і навіть DisplayРort, але в даному рішенні мультимедійність реалізована не в повному обсязі. А ось COM-порт на сучасних материнських платах вже рідкість.

Foxconn H55M-S

Ще одним невеликим недоліком Foxconn H55M-S можна вважати наявність тільки двох роз’ємів для вентиляторів. Хоча для бюджетної платформи така кількість може бути цілком прийнятна. З іншого боку, обидва роз’єми для вентиляторів 4-контактні, а виходить, вони підтримують PWM-режим живлення.

BIOS

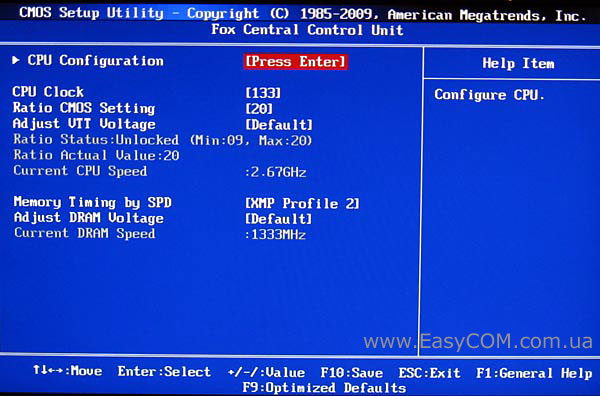

BIOS материнської плати Foxconn H55M-S, заснована на коді AMI, не вражає можливостями розгону. Якщо можливість збільшення частоти системної шини плата присутня, то налаштувань для збільшення напруги живлення на процесорі і інших компонентах зовсім немає.

Налаштування необхідні для розгону зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

C1E, EIST, Virtualization Technology,
Intel Turbomode Teach, C-STATE, Virtualization





Процесорний множник

Ratio CMOS Seting

9 – max.

1

Частота системної шини, МГц

CPU Clock

133 – 200

1

Частота пам'яті

DRAM Frequency

800, 1067, 1333, 1600



Затримки ОЗП



CAS Latency, tCL, tRAS, tRP, tRCD, tWR, tRFC, tWTR, tRRD, tRTP, tPAW

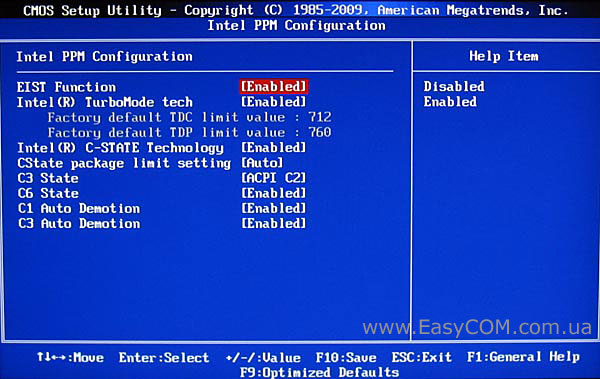

А ось налаштування керування процесорними технологіями представлені практично в повному вигляді, причому рознесені вони по двом розділам.

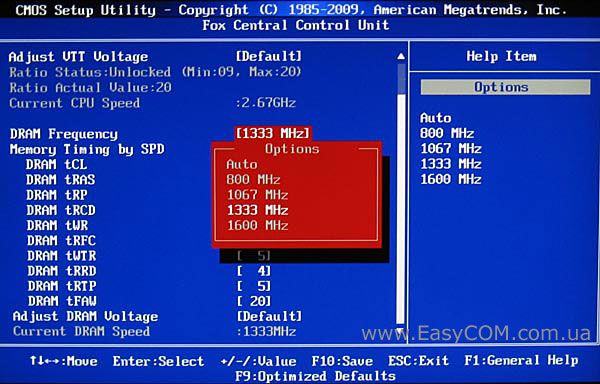

Також BIOS материнської плати Foxconn H55M-S дозволяє налаштувати підсистему пам'яті: встановлювати частоту і змінювати таймінги (затримки).

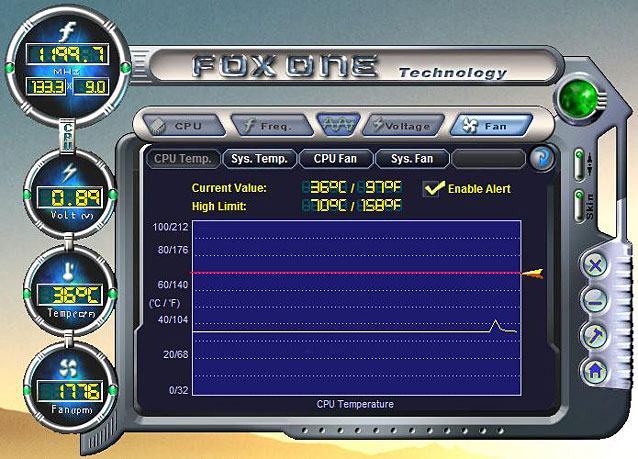

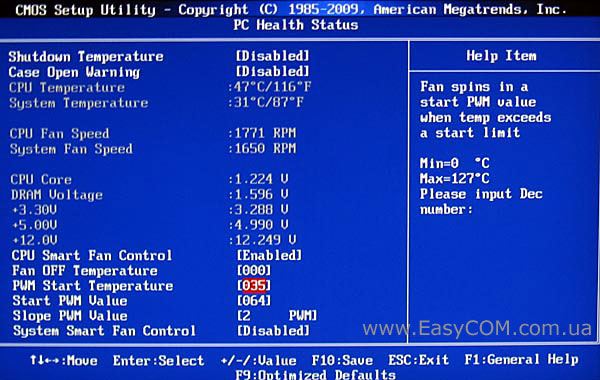

У розділі моніторингу «PС Health Status» можна стежити за:

  • температурою материнської плати і процесора,
  • швидкістю обертання процесорного кулера і корпусного вентилятора;
  • напругою на ядрі процесора і оперативної пам'яті;
  • напругою на лініях живлення +3,3В, +5 В і +12В.

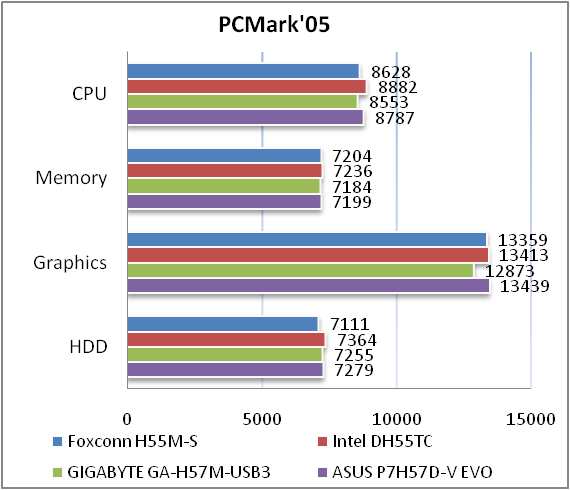

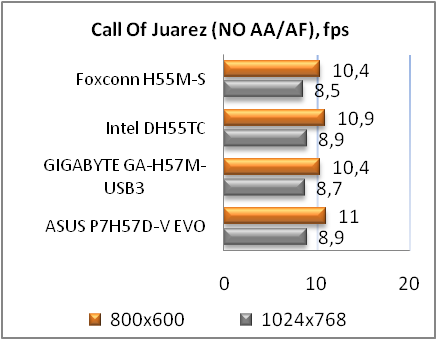

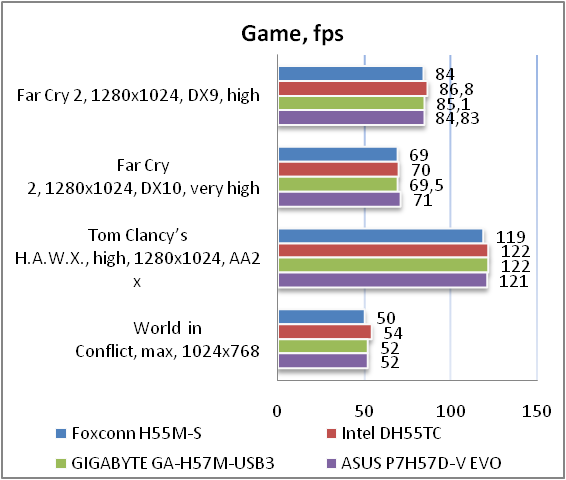

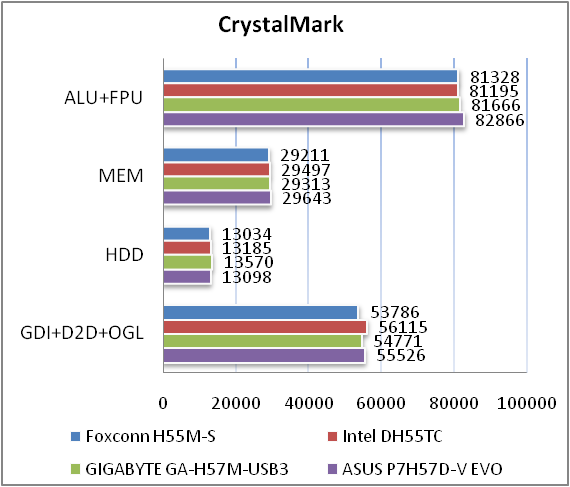

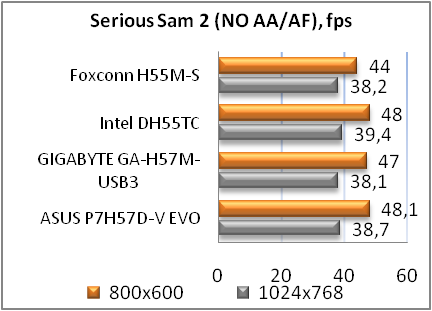

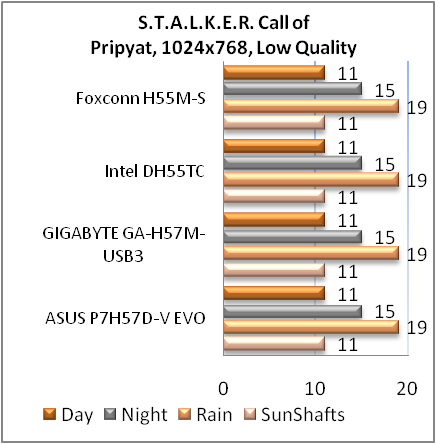

Крім того, у цьому розділі можна включити функцію автоматичного керування процесорним кулером CPU Smart FAN Control і налаштувати алгоритм керування.
