Огляд ECS PX1 Extreme на Intel P965 Express

Сьогодні ми розглянемо материнську плату найбільшого світового виробника Elitegroup Computer System (ECS). Досить недавно тайванський гігант тісно асоціювався з недорогими, бюджетними продуктами. Але сьогодні ця компанія робить ставку, як на поліпшення якості, так і на розширення спектру пропонованої продукції, випускаючи на ринок поряд з бюджетними рішеннями поліпшені, або інакше кажучи - Extreme продукти.  З одним з таких продуктів - материнською платою ECS PX1 Extreme ми і познайомимося сьогодні.

Специфікації ECS PX1 Extreme.

ECS PX1 Extreme

Процесор

- Роз’єм Socket LGA775 (cумісність з Intel PCG 05B/05A/06B);
- Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill) з частотою шини 1066/800/533 МГц;
- Двоядерні Intel Pentium D/EE (Smithfield/Presler) з частотою шини 800/1066 МГц;
- Intel Celeron-D (Prescott/CedarMill) з частотою шини 533 МГц;
- Підтримка Intel Core 2 Duo/Extreme;
- Підтримка процесорів з технологією Hyper-Threading;

Чіпсет

- Північний міст Intel P965;
- Південний міст Intel ICH8DH;
- Зв'язок між мостами: DMI;

Системна пам'ять

- Чотири 240-контактних слота для DDR2 SDRAM DIMM;
- Максимальний об'єм пам'яті 8 Гб;
- Підтримується пам'ять типу DDR2 533/667/800;
- Можливий двоканальний доступ до пам'яті;

Графіка

- Два слота PCI-Express x16 (x16, x4);

Можливості розширення

- Три 32-бітних PCI Bus Master слота;
- Два слота PCI-Express x1;
- Десять портів USB 2.0 (4 вбудованих + 6 додаткових);
- Два порти Firewire (IEEE1394a )

Аудіо

- Вбудований звук High Defenition Audio 7.1 (ALC885);

Мережа

- Два мережних контролери Гбіт Ethernet (Intel 82566DC, Realtek RTL8110SC);

Можливості для розгону

- Зміна частоти FSB від 133 до 333 МГц з кроком 1 МГц;
- Зміна напруги на процесорі, північному мосту чіпсета і пам'яті;

Дискова підсистема

- Один канал UltraDMA 133/100/66/33 Bus Master IDE (JMB363);
- Шість Serial ATA II (режим AHCI і рівні 0, 1, 0+1, 5 функції RAID)  + 2 Serial ATA II (JMB363);

BIOS

- Award BIOS з розміром FLASH ROM пам'яті 16Мбіт і SPI інтерфейсом (SST25VF016B), Підтримка Plug і Play 1.0A, APM 1.2, Multi Boot, DMI, ACPI 2.0

Різне

- Зовнішні роз’єми: 1 x Послідовний порт (COM1), 1 зовнішній eSATA-порт, 4 x USB 2.0 порти, 2 x RJ45 LAN роз’єми, 1 x аудіо панель ( Line-in,4x Line-out, Mic_in), 2x PS/2 для миші і клавіатури;
- Внутрішні роз’єми: 1 x 24-контактний ATX Power Supply роз’єм, 1 x 8-контактний ATX 12V роз’єм, додатковий роз’єм Molex, 1 x IDE роз’єм, 1x FDD, 1 x IrDA SIR роз’єм, 1 x Speaker роз’єм, 2 x 1394a роз’єми, 3 x USB 2.0 роз’єм, що підтримують до 6 USB портів, 1 x S/PDIF out роз’єм, 1 x CD-in роз’єм, 7 роз’ємів SATA, 1 x LPT роз’єм, 1 x Front panel switch/LED роз’єм, 1 x Front panel аудіо роз’єм, роз’єм CPUFAN/NBFAN/SYSFAN/POWERFAN/AUXFAN.

Керування живленням

- Пробудження від пристроїв PCI, модему, миші, клавіатури, мережі, таймера і USB;
- Основний 24-контактний роз’єм живлення EATX;
- Додатковий 4-контактний роз’єм живлення ATX12V;
- Додатковий Molex-роз’єм живлення;

Моніторинг

- Відстеження температури процесора, материнської плати, вхідних напруг і ядра процесора, швидкості обертання чотирьох вентиляторів;

Розмір

- ATX форм-фактор, 305 мм х 244 мм;

Упаковка

Основна коробка, трохи більше стандартного розміру, знаходиться всередині яркої суперобкладинки, щедро прикрашеної рекламними наклейками.

Сама коробка виконана в чорно-білих відтінках, на верхній відкидній кришці перелічені особливості плати, а також короткий опис програмного забезпечення, яке поставляється в комплекті.

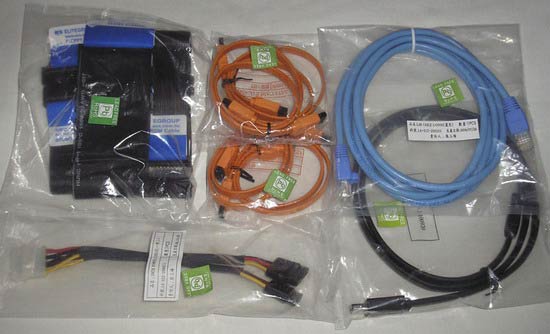

Комплектація

  • Материнська плата;
  • Два CD-диски з ПЗ і драйверами;
  • ATA-133, ATA-33, FDD шлейфи;
  • Чотири кабелі Serial ATA + один перехідник живлення (два роз’єми);
  • LAN і eSATA кабелі;
  • Планка на задню панель з 2 додатковими портами USB2.0 і FireWire;
  • Планка на задню панель з додатковим eSATA портом;
  • Планка порту LPT на задню панель;

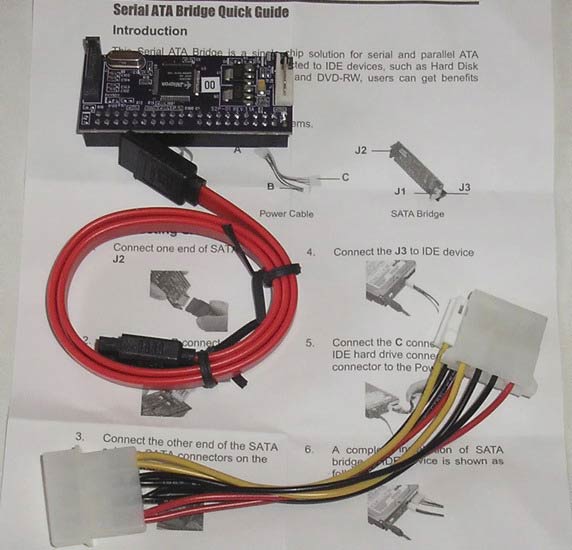

  • SATA-IDE міст з додатковим SATA кабелем і перехідником Molex;
  • Посібник користувача англійською мовою, коротка інструкція з встановлення;
  • Заглушка на задню панель корпусу.

Материнська плата і всі її компоненти відповідають вимогам RoHS (Restriction of Hazardous Substances) - при виробництві не використовувалися токсичні речовини, зокрема свинець. Про це повідомляють наклейки практично на всіх пакувальних пакетах комплекту.

Взагалі, комплектація заслуговує оцінки добре. Особливо приємна присутність мосту SATA-IDE який при бажанні дозволить підключити ваш CD або DVD привід кабелями SATA.

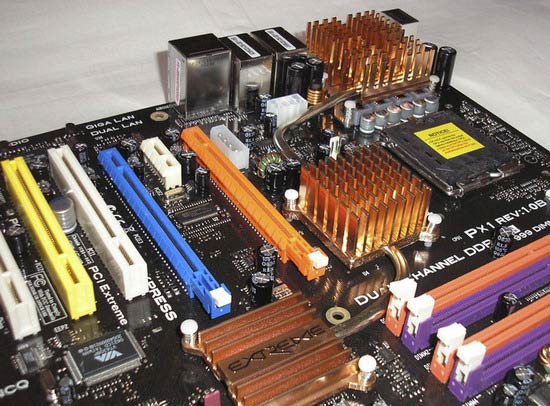

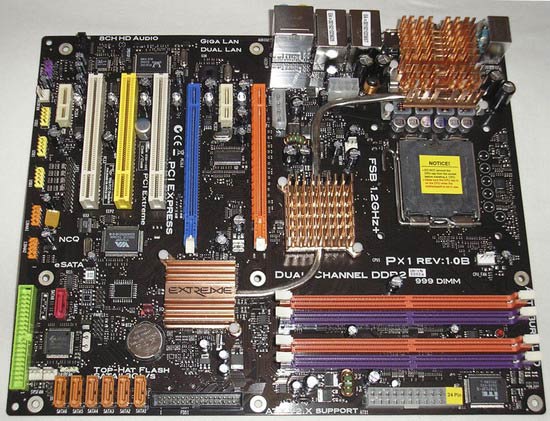

Дизайн плати ECS PX1 Extreme

Дизайн плати досить продуманий, проте не ідеальний, але почнемо з позитивних особливостей. 24-контактний роз’єм живлення (можна використовувати також і 20-контактний) розташований на краю з правого боку плати, тому кабель  не буде перешкоджати циркуляції повітряних потоків. Роз’єми SATA розташовані в один ряд (крім SATA7) по периметру плати, як і додаткові роз’єми USB і FireWire.

Перший слот PCI-Express x16 хоча і розташований досить близько від слотів пам'яті, однак не блокує їх.

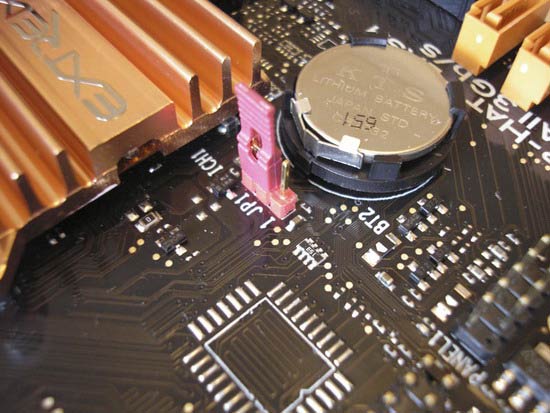

На платі присутній всього один джампер CMOS reset оснащений додатковою ручкою для зручності.

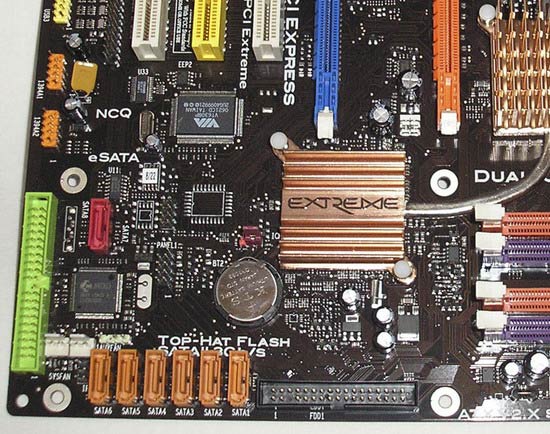

Якщо казати про незручні місця, то привертає увагу невдале розташування слота IDE у самому нижньому куті, кабель ATA-133 буде перекривати шлях до SATA- роз’єму, а також закриє доступ до F-панелі, яка, на жаль, не має кольорового маркування або підписів (без допомоги посібника розібратися і підключити індикатори та кнопки  неможливо).

Розташування додаткових 4-контактного (Molex) і 8-контактного роз’ємів живлення також не можна назвати зручним, хоча зрозуміло, що вони повинні бути розташовані якнайближче до слотів PCI-Express і модуля керування живленням процесора.

Поруч з процесорним роз’ємом встановлений 4-контактний роз’єм CPU_FAN. Крім нього на платі встановлені ще 4 звичайних, 3-контактних, роз’єми для кулерів: NBFAN- хоча охолодження північного мосту пасивне, присутній незадіяний роз’єм для відповідного кулера; SYSFAN і AUXFAN два близько розташованих роз’єми до яких буде зручно підключити кулери попереду системного блоку; POWERFAN- кулер тильної частини системного блоку.

Охолодження компонентів

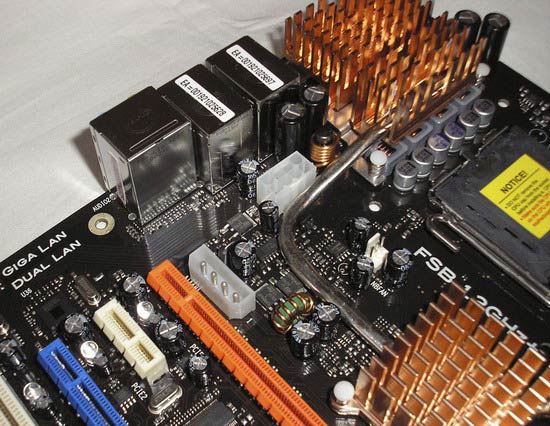

Стабілізатор живлення, північний і південний мости прохолоджуються за допомогою єдиної системи з трьох пасивних радіаторів, з'єднаних однією тепловою трубкою. Ребра радіаторів розташовані перпендикулярно повітряним потокам які будуть створені кулером процесора, що не можна назвати вдалим рішенням. Однак, при встановленні процесора Intel Core 2 Duo, який відрізняється «малим апетитом», навряд чи це дійсно стане проблемою.

Сам імпульсний стабілізатор живлення процесора виконаний по 4-канальній схемі. У ньому застосовуються 4 конденсатори ємністю 1800 мкФ, 4 - 680 мкФ і 2 - 560 мкФ.

Можливості розширення

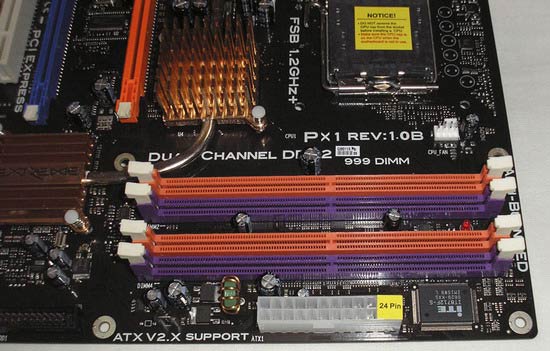

Розташування пам'яті класичне - праворуч північного мосту встановлені чотири 240-контактних слота DIMM для модулів пам'яті DDR2. Вони розбиті на дві групи по два слота. Перші два слота ставляться до першого каналу контролера, останні два - до другого каналу. При чому, якщо згадати особливість чіпсета,  для активації двоканального режиму не обов'язкове встановлення однакового об'єму пам'яті в різні канали.

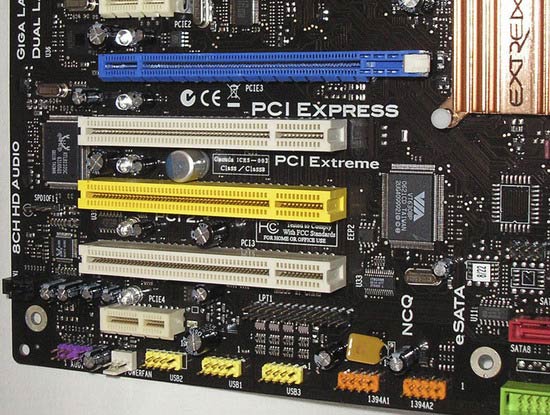

На платі розташовано 2 слота PCI-Express 16x, хоча для другого швидкість роботи, яка максимально можлива, обмежена шириною каналу 4x. Офіційно плата не підтримує ні технологію NVIDIA SLI , ні ATI Crossfire, хоча заборона не є апаратною і здійснена на рівні драйверів. Також на платі розташовані два слота PCI-Express 1x і 3 PCI v.2.3 (середній, PCI Extreme, пофарбований у жовтий колір і призначений для вимогливих до якості сигналу карт розширення).

Підтримка накопичувачів і універсальні порти

На базі південного мосту Intel ICH8DH підтримується 6 портів Serial ATA II з можливістю організації RAID масивів (режим AHCI і рівні 0, 1, 0+1, 5, 10). ESC також передбачила можливість підключення IDE пристроїв. Для цього на материнській платі встановлений контролер JMicron JMB363, з підтримкою 2 пристроїв на каналі ATA-133 і 2 пристроїв SATA-II з можливістю об'єднання останніх в RAID-Масив рівнів 0 і 1.

На базі функцій чіпсету організовано 10 портів USB 2.0, 4 з них виведені на задню панель. На самій материнській платі присутні ще три парних роз’єми для  виведення портів на задню панель (одна планка для 2-х USB портів присутня у комплекті) і підключення інших внутрішніх USB-пристроїв. Плата підтримує також порти IEEE1394 (Firewire), для цього на ній встановлений контролер VIA VT6308P. У комплекті присутня тільки одна планка на задню панель для організації одного порту, як саме вивести другий порт з материнської плати, користувачу доведеться вирішити самостійно.

Втішно, що виробник не  забув про «застарілі» порти COM і LPT, і хоча на задню панель виведений тільки перший, планка для організації другого  присутня у комплекті.

Звук

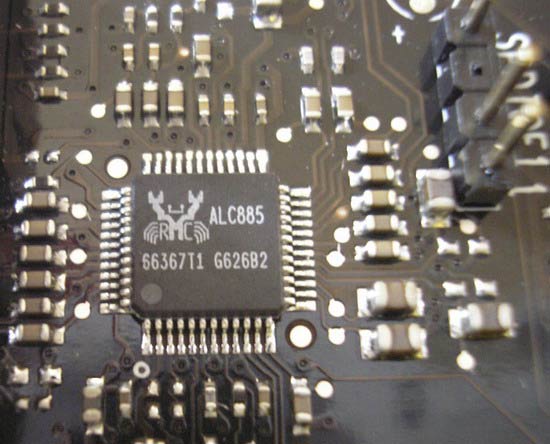

Звук на платі організований на базі 10-канального (7.1+2) HDA-кодека Realtek з підтримкою стандарту Microsoft WLP 3.0, який використовують в Windows Vista. Кодек ALC885 позиціонується як високоякісний і включає DAC і ADC за співвідношенням сигнал/шум 106 і 101 дБ. Також мікросхема підтримує 192 кГц семплірування, 10 каналів DAC, 3 стерео каналу ADC і 24-біт PCM. ALC885 забезпечує вивід звукових каналів за схемою 7.1 + 2, використовує технологію Full-rate Lossless Content Protection Codec і здатен працювати з контентом на HD-DVD дисках.

Можливості мережі

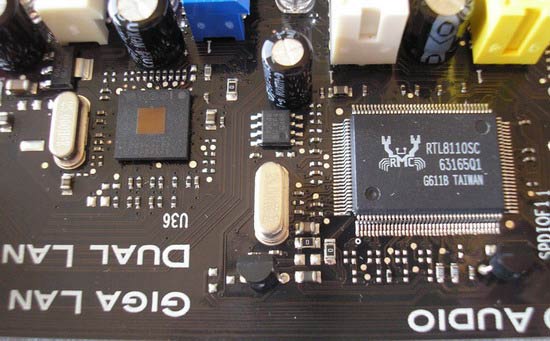

На платі реалізовано два гігабитних мережних адаптери, перший на базі функцій чіпсета і Intel 82566DC PHY, другий на мікросхемі Realtek RTL8110SC. Обидва роз’єми виведені на задню панель материнської плати.

Додаткові можливості

Хоча на самій платі маємо напис про підтримку оригінальної технології Top-Hat Flash (відновлення BIOS за допомогою резервного модуля), однак самого модуля в комплекті материнської плати немає. Напевно, це відбулося через те, що замість звичайної мікросхеми Flash пам'яті (не розпаяна на материнській платі, хоча є місце) була встановлена Flash пам'ять з послідовним (SPI) інтерфейсом. Використання південного мосту ICH8DH (Digital Home) означає, що плата підтримує технологію Intel Quick Resume Technology і відповідає вимогам стандарту Intel VIIV, про що свідчить яскрава наклейка на коробці материнської плати. Однак реально без використання Microsoft Windows Media Center Edition  користувачу це не дає абсолютно нічого, хоча в недалекому майбутньому функція все-таки може бути задіяна завдяки Windows Vista.

Задня панель плати і її конфігурація

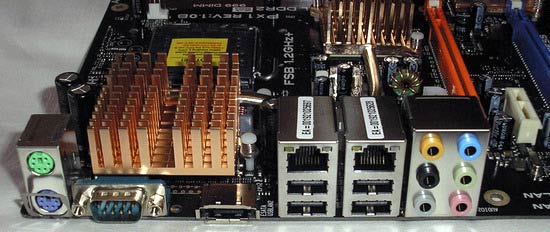

Задня панель плати має майже стандартну конфігурацію. Виведені роз’єми PS/2 для підключення миші і клавіатури, порти: COM, 4 x USB, 2 x RJ45 LAN, зовнішній eSATA-порт і аудіо ( Line-in, 4x Line-out, Mic_in). На заглушці задньої панелі корпусу, яку маємо в комплекті, присутній отвір на місці LPT-порту, який знаходиться саме навпроти радіатора стабілізатора живлення процесора, що має поліпшити його охолодження, але нам такий підхід здався не зовсім виправданим.

BIOS

BIOS плати заснований на Award BIOS Phoenix і в тестуемому екземплярі мав версію 1.0a, останню на момент тестування. Основний набір функцій є стандартним, тому зупинимося тільки на особливостях.

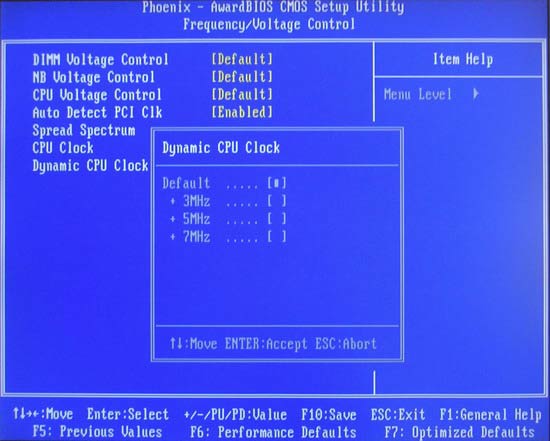

Закладка «Frequency/Voltage Control» надає доступ до параметрів живлення пам'яті, північного мосту і процесора, також тут можна задати частоту роботи шини процесора в діапазоні від «номінальної для використовуваного процесора» до 333 МГц з точністю 1 МГц (ручне введення). Якщо цього для розгону Pentium 4 було б цілком достатньо, то для Core 2 Duo викликає деяке здивування. На цій же закладці можна активувати фірмову функцію динамічного розгону - при збільшенні навантаження на процесор частота шини може бути автоматично збільшена на 3, 5 або 7 МГц.

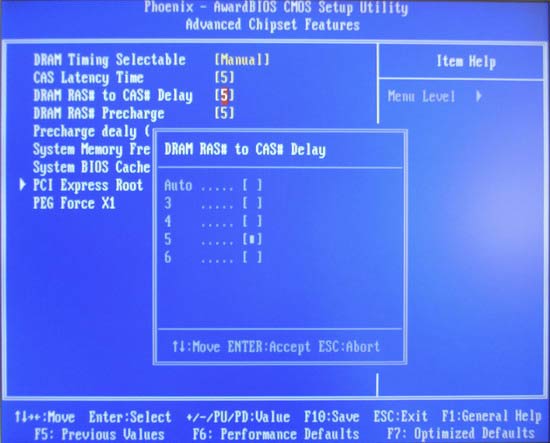

Налагодження пам'яті. Крім частоти (стандартний для Intel P965 набір 533, 667, 800 МГц), материнська плата дозволяє змінювати тільки основні параметри роботи оперативної пам'яті: CAS, RAS to CAS delay, RAS precharge і Precharge delay (tRAS). Хоча, враховуючи кумедну максимальну частоту FSB в 333 МГц, цих параметрів вистачить на всі випадки життя.

Функції розгону.

Як ми вже відзначили, функції розгону в ECS PX1 Extreme реалізовані вкрай слабко. Крім того, що маємо обмеження чіпсета Intel 965 (відсутність понижувальних дільників на пам'ять), частоту FSB можна змінювати в малому діапазоні, як і напругу живлення процесора, пам'яті і північного мосту.

Змінюваний параметр

Межа зміни

Крок

FSB Speed

133-333

1 МГц

MEM Speed (DDR)

533, 667, 800

133 МГц

DRAM Voltage

+0,05 - +0,35

0,05 В

Chipset Core Voltage

+0,05 - +0,15

0,05 В

CPU Voltage

+0,05 - +0,15

0,05 В

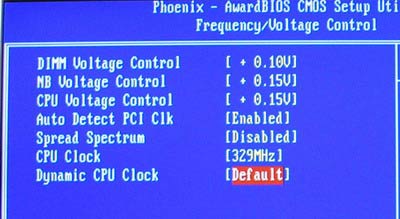

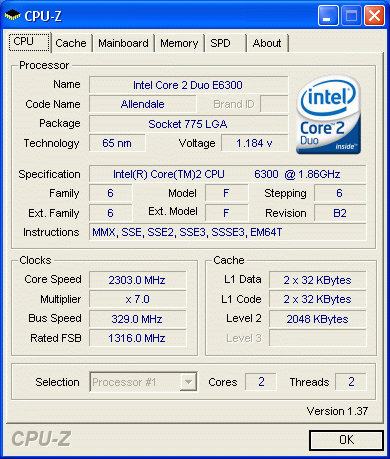

Розгін обмежився скромними 2300МГц (FSB 329 МГц), що на 24% вище номіналу, хоча при цьому довелося задіяти майже всі оверклокерські функції, що дало можливість практично досягти межі материнської плати в FSB 333 МГц.

Моніторинг.

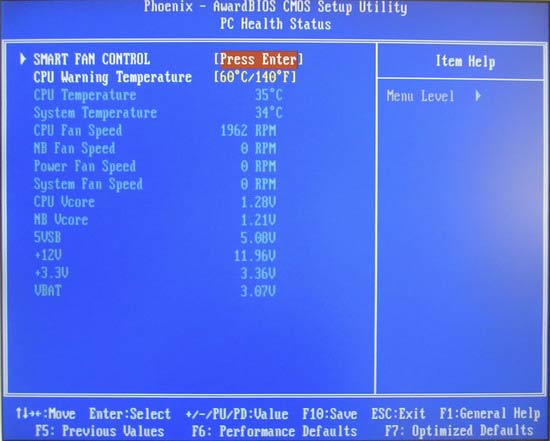

Контроль над основними параметрами, реалізований на базі контролера IT8712F. Одразу з BOIS можна спостерігати за швидкістю обертання 4-х кулерів (відсутній тільки AUXFAN), контролювати 6 датчиків напруги живлення (CPU Vcore, NB Vcore, 5VSB, +12V, +3,3V, VBAT), а також 2 температурних датчики (процесор і чіпсет). Відзначимо, що SMART FAN, тобто автоматичний контроль швидкості обертання доступний тільки для процесорного кулера, а з позаштатних ситуацій контролюється тільки вихід за припустимі межі температури CPU.

Продуктивність

У тестовій системі було використано наступне обладнання:

Тестове встаткування

Материнські плати

ASUS P5NSLI, NVIDIAnForce 570 SLI IE, BIOS 0601
ASUS P5B, Intel P965, BIOS 0701

Процесор

Intel Core 2 Duo E6300

Кулер

Thermaltake Sonic Tower ( CL-P0071)

Відеокарта

GigaByte GV-NX76T256 D-RH (GeForce 7600GT 256 Мб + Silent-Pipe II)

HDD

Samsung HD080HJ, 80 Гб, SATA-300

Пам'ять

2x DDR 2-667 512Mb Kingmax PC5300

OS

Windows XP Pro SP2

Драйвери

Intel INF Update 8.1.1.1001
NVIDIA ForceWare 91.47
Realtek High Definition Audio R1.47 (WDM 5.10.0.5235)
Microsoft Direct 9.0c (October 2006)

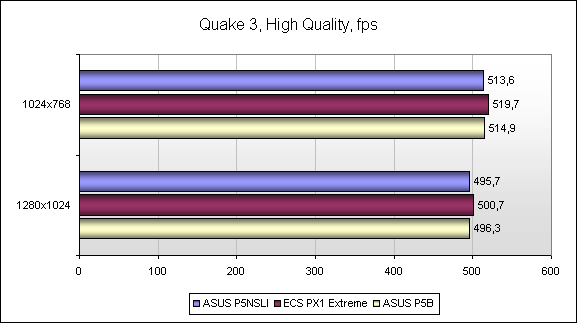

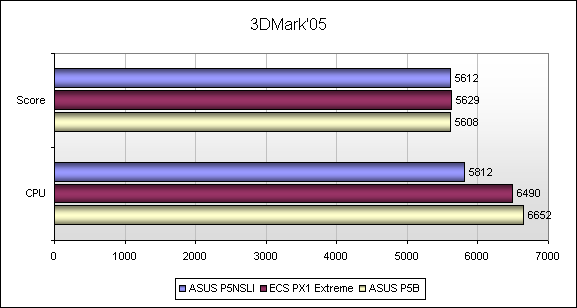

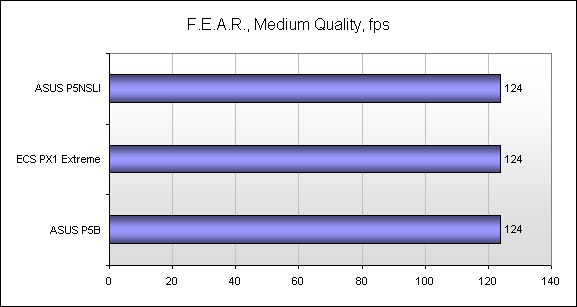

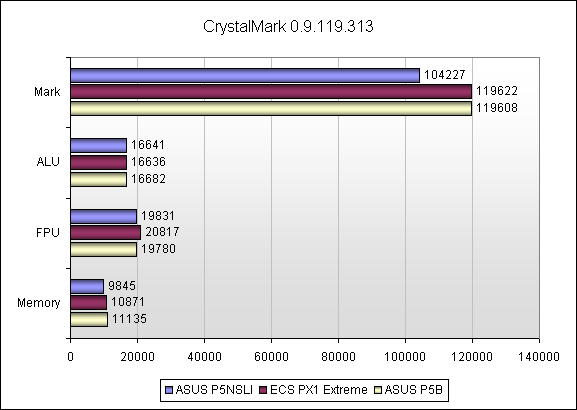

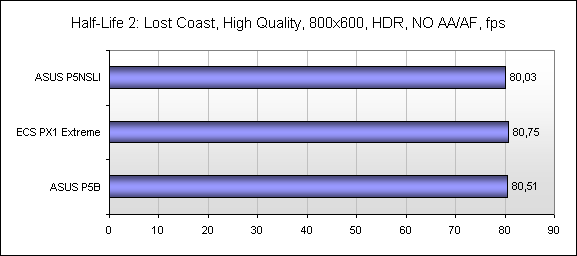

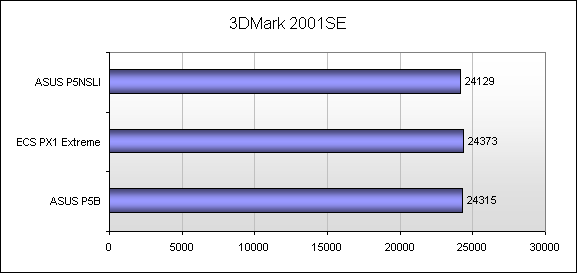

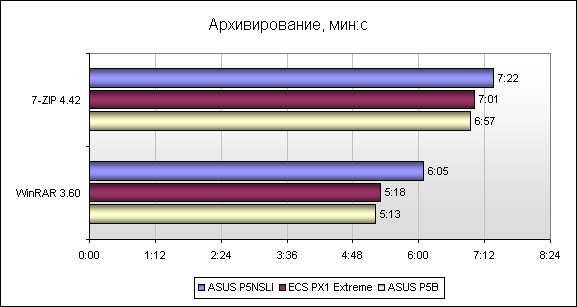

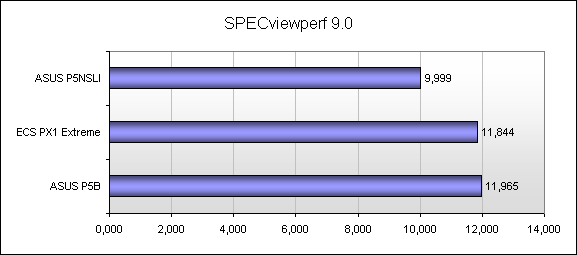

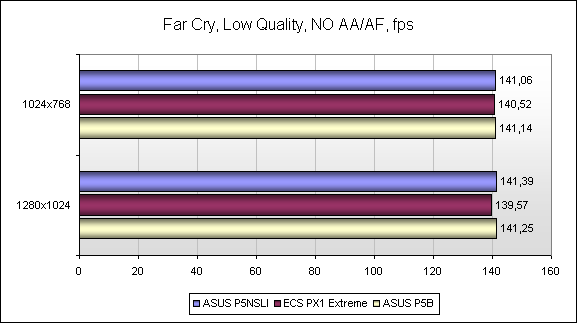

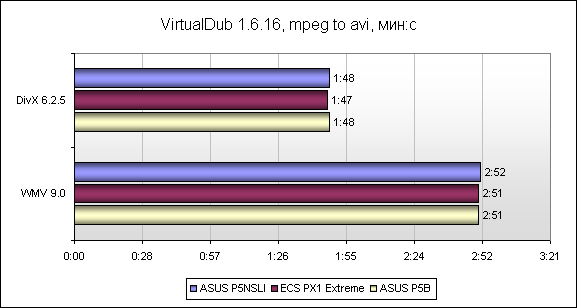

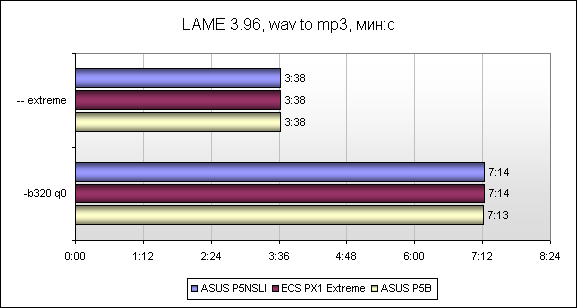

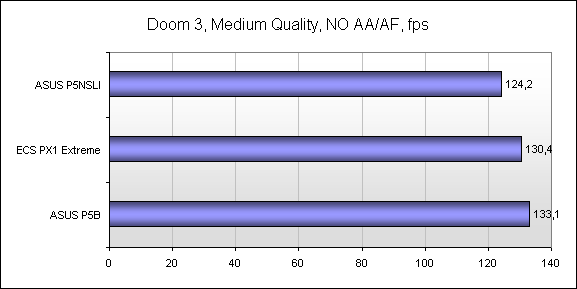

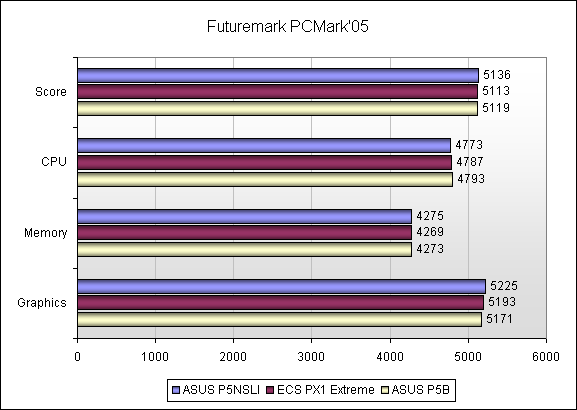

Результати тестів:

Тестування не надає несподіванок - практично в усіх тестах ECS PX1 Extreme показує продуктивність аналогічну ASUS P5B, засновану на такому ж чіпсеті. Різниця майже скрізь за рахунок погрішності вимірів, лідер змінюється від одного тесту до іншого.

Висновки

ECS PX1 Extreme це добротний продукт, який не розчарує користувачів, які цінують у першу чергу стабільність роботи ПК і тишу. Материнська плата має широкий спектр зовнішніх інтерфейсів, не викликає ні яких проблем у процесі монтажу і експлуатації в номінальних режимах. Однак у зв'язку з убогими можливостями розгону ECS PX1 Extreme, не дивлячись на назву, не можна порекомендувати оверклокерам.

Плюси:

  • Висока стабільність і відмінний рівень продуктивності
  • Пасивне охолодження елементів плати з використанням теплової трубки
  • Можливість підключення IDE, IEEE1394, eSATA пристроїв
  • Наявність відразу двох інтерфейсів Gigabit Ethernet
  • Гарна комплектація
  • Якісний звуковий кодек

Мінуси:

  • Неможливість повноцінного розгону
  • Наявність електролітичних конденсаторів у стабілізаторі живлення процесора
  • Відсутність кольорового маркування роз’ємів підключення передньої панелі корпусу

Особливості плати:

  • Наявність у комплектації мосту SATA-IDE
