Материнська плата ECS P965T-A

Компанія Elitegroup продовжує наповнювати ринок бюджетних рішень, що у неї традиційно добре виходить. Ось і материнські плати P965T-A на чіпсеті Intel P965 Express під процесори Intel Core 2 Duo вже встигли завоювати популярність серед економних покупців, і тому є причини.

ECS P965T-A

Процесор

- Роз'єм Socket LGA775 (сумісність з Intel PCG 04B/04A & 05B/05A);
- Intel Pentium 4 (Prescott (2M) /Gallatin/CedarMill) з частотою шини 1066/800/533 Мгц;
- Двух'ядерниє Intel Pentium D/EE (Smithfield/Presler) з частотою шини 800/1066 Мгц;
- Intel CELERON-D (Prescott/CedarMill) з частотою шини 533 Мгц;
- Підтримка Intel Core 2 Duo/Extreme з частотою шини 1066 Мгц;
- Підтримка процесорів з технологією Hyper-Threading;

Чипсет

- Північний міст Intel P965;
- Південний міст Intel ICH8;
- Зв'язок між мостами: DMI;

Системна пам’ять

- Чотири 240-контактні слоти для DDR2 SDRAM DIMM;
- Максимальний об'єм пам'яті 8 Гб;
- Підтримується пам'ять типу DDR2 533/667/800;
- Можливий двохканальний доступ до пам'яті;

Графіка

- Два слота PCI-Express x16 (x16, x4);

Можливості розширення

- Три 32-бітових PCI Bus Master слота;
- Два слоти PCI-Express x1;
- Десять портів USB 2.0 (4 вбудованих + 6 додаткових);

Аудіо

- Вбудований звук High Defenition Audio 7.1 (ALC883);

Мережа

- Мережевий контроллер Гбит Ethernet (Realtek RTL8110SC);

Можливості для розгону

- Зміна частоти FSB від 100 до 333 МГц, фіксованого набору поєднань;
- Зміна напруги на процесорі і пам'яті;

Дискова підсистема

- Один канал ULTRADMA 133/100/66/33 Bus Master IDE (JMB361);
- Чотири Serial ATA II + 1 Serial ATA II (JMB361);

BIOS

- Award BIOS з розміром FLASH ROM пам'яті 4Мб - Підтримка Plug і Play 1.0A, APM 1.2, Multi Boot, DMI, ACPI 2.0

Різне

- Зовнішні роз'єми:
1 x Послідовний порт (COM),
1 x Паралельний порт (LPT),
4 x USB 2.0 порту,
1 x RJ45 LAN роз'єму,
1 x аудіо панель (Line-in,4x Line-out, Mic-in),
2x PS/2 для миші і клавіатури;
- Внутрішні роз'єми:
1 x 24-контактний ATX Power Supply роз'їм,
1 x 8-контактний ATX 12V роз'їм,
додатковий роз'єм Molex,
1 x IDE роз'їм,
1x FDD,
1 x IRDA SIR роз'їм,
1 x Speaker роз'їм,
3 x USB 2.0 роз'єму, що підтримують до 6 USB портів,
1 x S/PDIF out роз'їм,
1 x CD-in роз'їм,
5 роз'ємів SATA,
1 x Front panel switch/LED роз'їм,
1 x Front panel аудіо роз'їм, роз'єми CPUFAN/NB_FAN/SYSFAN.

Управління живлення

- Пробудження від пристроїв PCI, модему, миші, клавіатури, мережі, таймера і USB;
- Основний 24-контактний роз'єм живлення ATX;
- Додатковий 8-контактний роз'єм живлення ATX12V;

Моніторинг

- Відстежування температури процесора, материнської плати, вхідної напруги і ядра процесора, швидкості обертання трьох вентиляторів;

Розмір

- ATX форм-фактор, 305 мм х 244 мм;

Упаковка

Поставляється материнська плата в простенькій синій коробці з традиційним техногенно-футуристичним оформленням. Прямо на обкладинці перераховані всі основні особливості материнської плати щодо підтримки нових двух'ядерних процесорів і виготовлення без застосування свинцю.

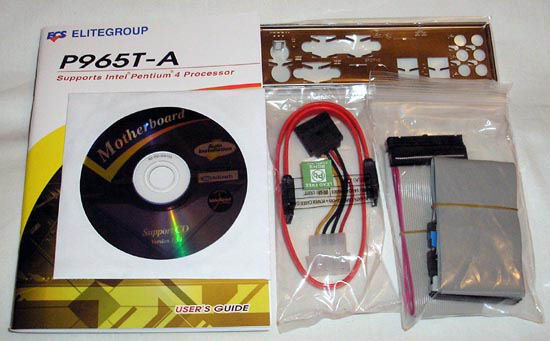

Комплектація

  • Материнська плата;
  • CD-диск з ПО і драйверами;
  • Один ATA-133 шлейф, FDD шлейф;
  • Один кабель Serial ATA + один перехідник живлення;
  • Керівництво користувача англійською мовою, коротка інструкція по установці;
  • Заглушка на задню панель корпусу.

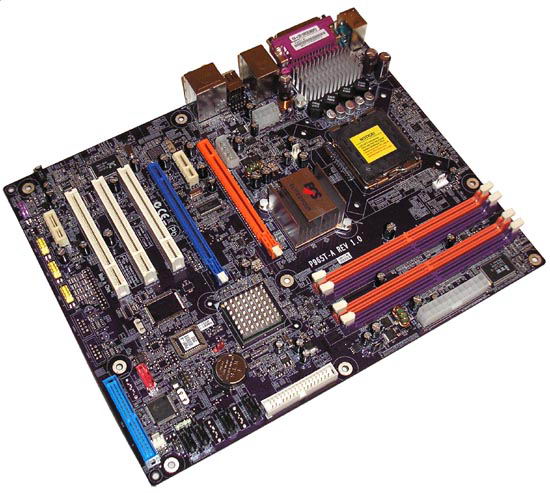

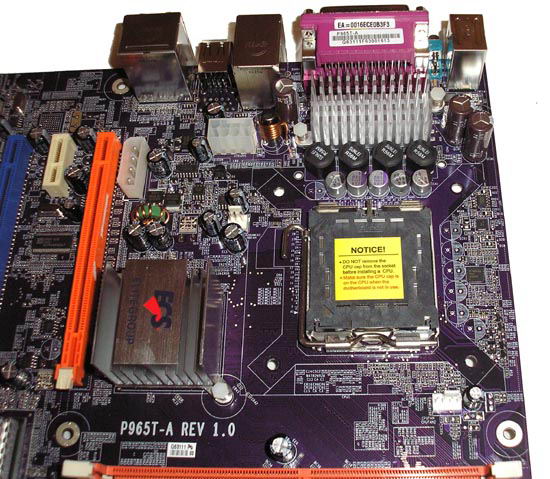

Плата ECS P965T-A

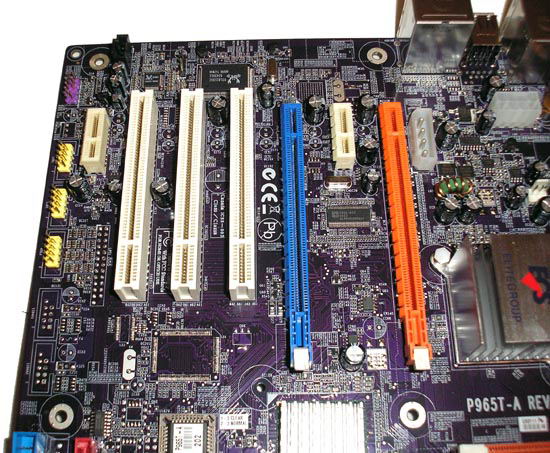

Дизайн материнської плати загалом можна оцінити як хороший. Він перейнятий у більш функціонально просунутої ECS PX1 Extreme, але ECS P965T-A позбавлена можливості підключення деяких зовнішніх пристроїв і має спрощену систему охолоджування. З іншого боку, у зв'язку з тим, що роз'ємів стала менше (розведені але не розпаяні роз'єми IEEE1394a, частина портів SATA відсутня, LPT виведений на задню панель)  плутанини з ними буде менше.

Роз'ємів для підключення вентиляторів  всього три, один з них 4-контактний і призначений для підключення процесорного кулера. За допомогою окремих пасивних радіаторів охолоджуються стабілізатор живлення, північний і південні мости. Стабілізатор живлення побудований по 4-канальній схемі.

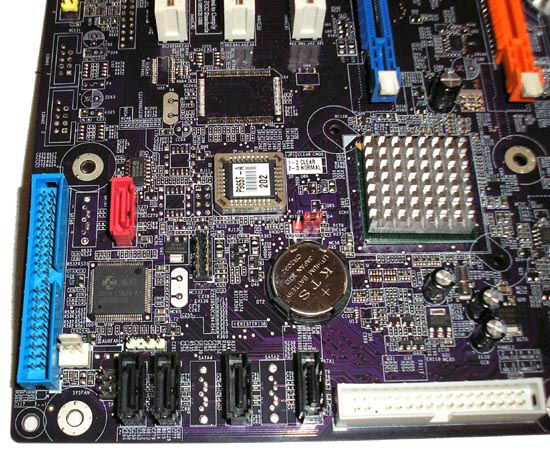

Число слотів пам'яті стандартне – чотири штуки, розташовані вони достатньо близько до верхнього слота PCI-Express x16. У зв'язку з установкою південного моста Intel ICH8 кількість SATA портів організованих на його базі всього 4 штуки, можливості їх об'єднання в RAID масив немає. Для організації каналу IDE і ще одного порту SATA на материнській платі встановлений чіп JMB361.

Число портів USB рівне десяти. Як вже говорилось вище - IEEE1394a відсутні. Як звуковий кодек використовується 8-канальний  High Definition кодек Realtek ALC883. Порт Gigabit Ethernet організований на базі Realtek RTL8110SC.

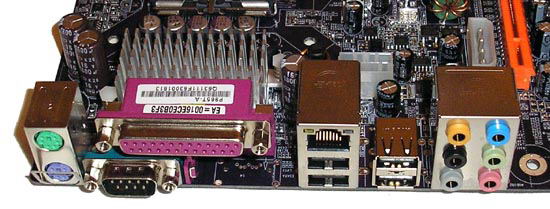

Задня панель плати має наступну конфігурацію: виведені роз'єми PS/2 для підключення миші і клавіатури, порти: 1 x COM, 4 x USB, 1 x RJ45 LAN, 1 х LPT і аудіо порт (Line-in, 4x Line-out, Mic_in).

BIOS

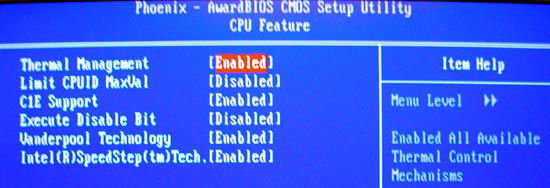

У материнській платі ECS P965T-A використовується Phoenix AWARDBIOS, що володіє достатнім набором параметрів, що настроюються.

Можливості розгону не дивують своїми можливостями, що цілком очікувано від бюджетного продукту, та ще і від Elitegroup:

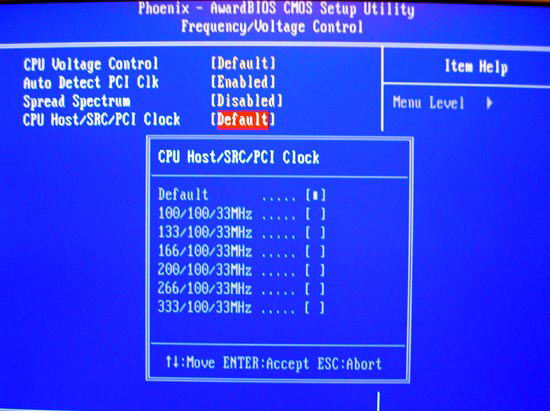

- Зміна тактової частоти FSB від 100 до 333 МГц (вибір з пропонованих поєднань);
- Фіксація частоти шини PCI на стандартній 33,33 МГц;

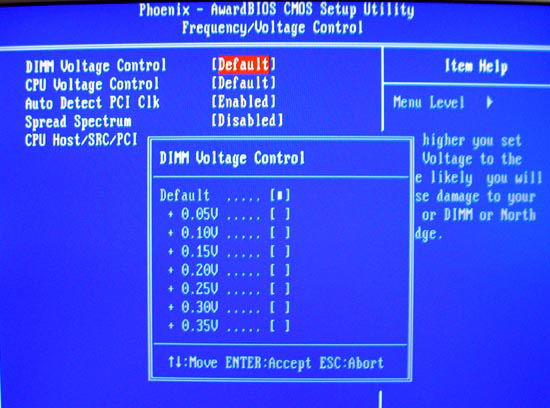

 - Управління напругою на модулях пам'яті в діапазоні +0,05-0,35 В (тільки при прошивці останніх версій BIOS);

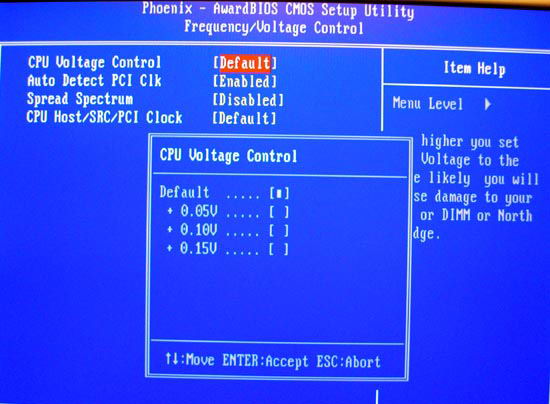

- Зміна CPU Voltage в діапазоні +0,05-0,15 В.

Як видно, ця материнська плата не націлена на ентузіастів розгону. Не дивлячись на це плата дозволила без яких-небудь проблем перевести процесор на шину 333 МГц, тим самим підвищивши його продуктивність без збитку стабільності і помітного підвищення тепловиділення.

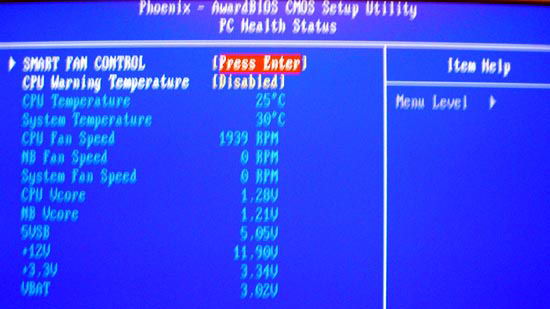

У вікні РС Health Status можна стежити за температурою материнської плати і процесора. Також тут можна отримати інформацію про швидкість обертання процесорного кулера,  вентиляторів в корпусі і на блоці живлення. Крім того, є можливість спостерігати за напругою на лініях 3,3 В, 5 В, 12 В і від батареї, а також на процесорі (CPU Vcore) і Північному мосту (NB Vcore).  Тут же є можливість задіяти функцію SMART FAN, що дозволяє керувати швидкістю обертання процесорного кулера залежно від навантаження (температури процесора).

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання.

Процесор: Intel Core 2 Duo E6300
Кулер: Thermaltake Sonic Tower (CL-P0071)
Пам'ять: 2x DDR2-667 512 Mб Kingmax PC5300
Відеокарта: GigaByte GV-NX76T256D-RH (GeForce 7600GT 256 Мб + Silent-Pipe II)
Жорсткий диск: Samsung HD080HJ, 80 Гб, SATA-300
Блок живлення: Chieftec CFT-500-A12S 500W, 120 мм вентилятор

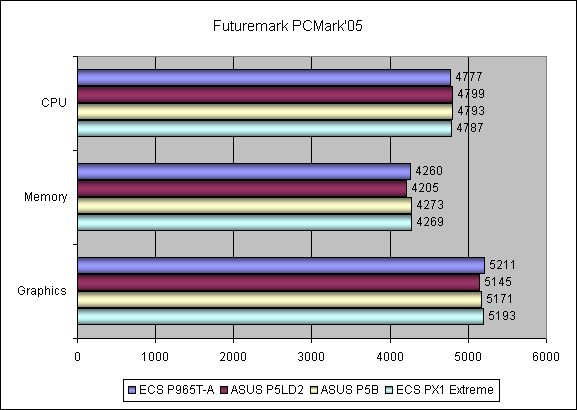

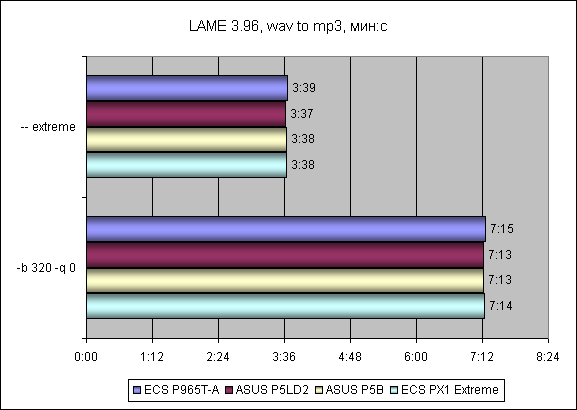

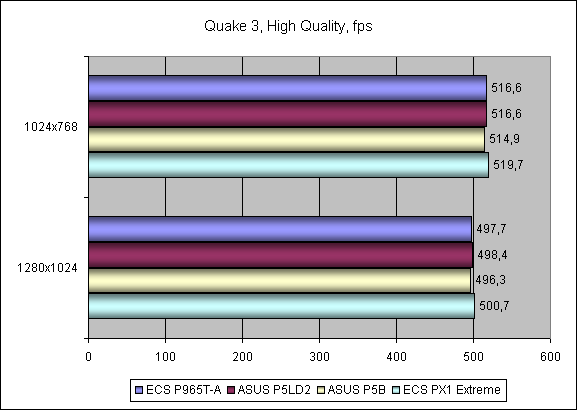

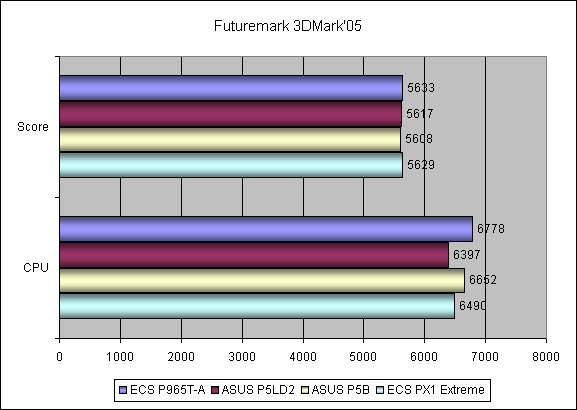

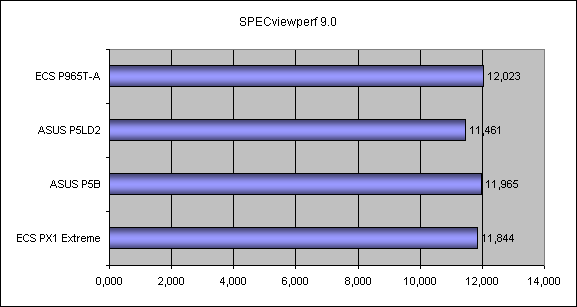

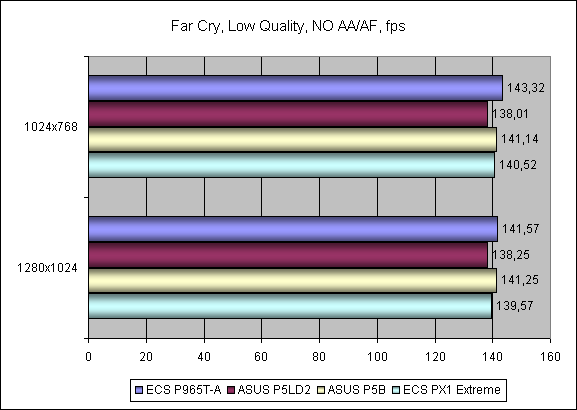

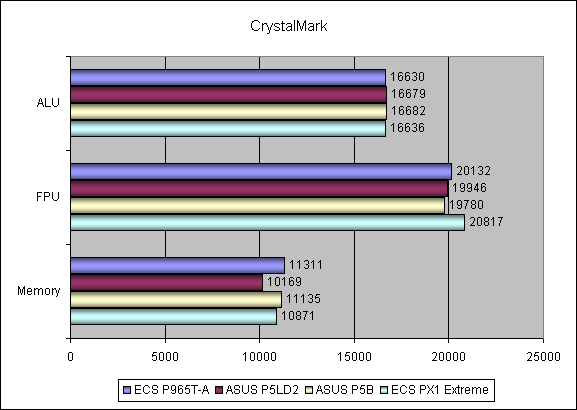

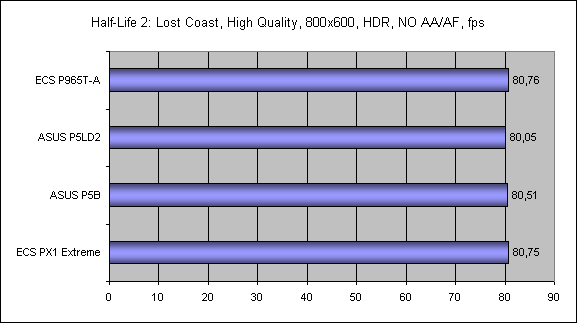

Материнська плата ECS P965T-A демонструє добрі результати продуктивності – ніяких серйозних провалів, а кой де навіть виривається вперед, хоча це і може бути обумовлено лише погрішністю вимірювання.

Висновки

Протестована материнська плата ECS P965T-A є чудовим надійним і продуктивним бюджетним рішенням на популярному чіпсеті Intel P965 Express. Вона підійде як основа і в ігровий комп'ютер і в робочу станцію, особливо тим користувачам, які віддають перевагу стабільності і позбавлені тяги до розгону  комп'ютерних комплектуючих.
