Огляд і тестування материнської плати BIOSTAR Hi-Fi Z87X 3D

Асортимент комплектуючих від BIOSTAR, у порівнянні з іншими «топовими» виробниками, складно назвати великим, зате він включає збалансовані продукти, які за оптимальну ціну можуть забезпечити хороші можливості. Так, якщо говорити про материнські плати, то тайванський виробник на даний момент представив на суд громадськості тільки два рішення, виконані на флагманському чіпсеті Intel Z87 Express  для процесорів Intel Core четвертого покоління - це моделі BIOSTAR Hi-Fi Z87X 3D і Hi-Fi Z87W. У даному огляді ми познайомимося із флагманською моделлю BIOSTAR Hi-Fi Z87X 3D, яка оснащена великим набором додаткових функцій і технологій, володіючи при цьому оптимальною вартістю. «На папері» звучить здорово, але давайте подивимося, чи так це насправді.

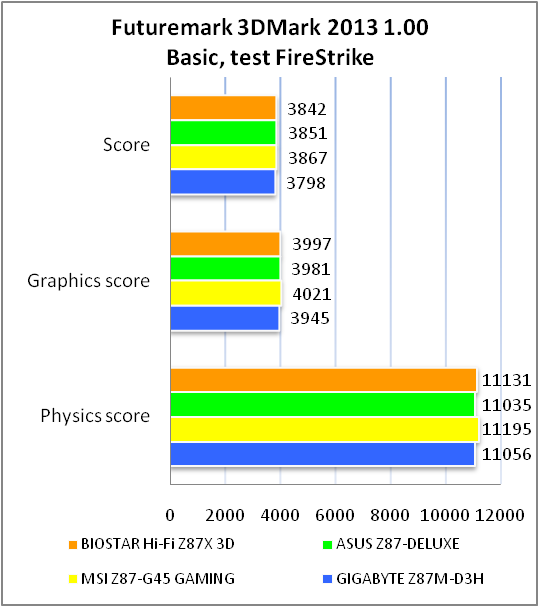

BIOSTAR Hi-Fi Z87X 3D

Специфікація материнської плати BIOSTAR Hi-Fi Z87X 3D:

Виробник

BIOSTAR

Модель

Hi-Fi Z87X 3D (Ver. 5.x)

Чіпсет

Intel Z87 Express

Процесорний роз’єм

Socket LGA1150

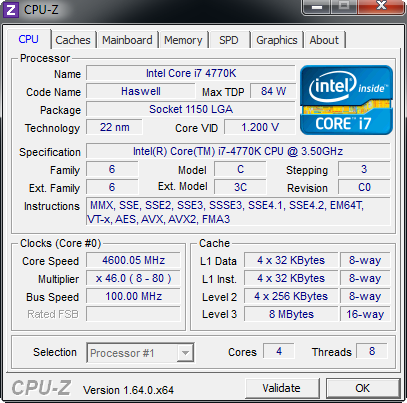

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron з мікроархітектурою Haswell для Socket LGA1150

Використовувана пам'ять

DDR3 1066 / 1333 / 1600 / 1800* / 1866* / 2133* / 2200* / 2400* / 2600* / 2800* МГц

Non-ECC, Un-buffered

(*у режимі розгону)

Підтримка пам'яті

4 x 240-контактні DIMM роз’єми двоканальної архітектури із загальним обсягом пам'яті до 32 ГБ

Слоти розширення

2 x PCI Express 3.0 x16 (x16 або x8/x8)

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

Multi GPU

AMD CrossFireX

Дискова підсистема

Intel Z87 Express:

6 x SATA 6 Гбіт/с

Підтримка RAID 0, 1, 5 і 10

LAN

Гігабітний мережевий контролер Realtek RTL8111F

Звукова підсистема

7.1-канальний HD аудіо кодек Realtek ALC898

Живлення

24-контактний роз’єм живлення ATX

8-контактний ATX12V роз’єм живлення

Охолодження

Пасивна система охолодження, яка складається із трьох алюмінієвих радіаторів

Роз’єми для вентиляторів

1 x 4-контактний для CPU

4 x 3-контактні для корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2 (клавіатура)

2 x USB 3.0

4 x USB 2.0

1 x DVI

1 x VGA

1 x HDMI

1 x LAN (RJ45) порт

6 аудіороз’ємів для підключення багатоканального звуку

Внутрішні порти I/O

2 x USB 2.0 (підключення до 4 портів)

1 x USB 3.0 (підключення двох портів)

6 x SATA 6.0 Гбіт/с

1 x S/PDIF

1 х COM

1 x Consumer IR

1 x клавіша Power

1 x клавіша Reset

1 x індикатор POST-кодів

1 x джампер скидання CMOS

1 x джампер JLN

1 x джампер J1

1 x роз’єм системної панелі

аудіороз’єми передньої панелі

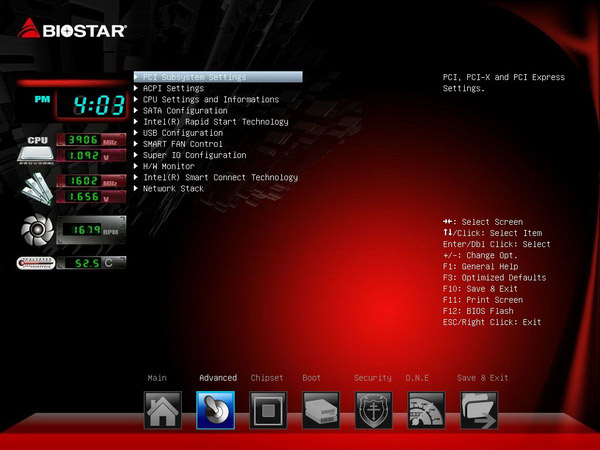

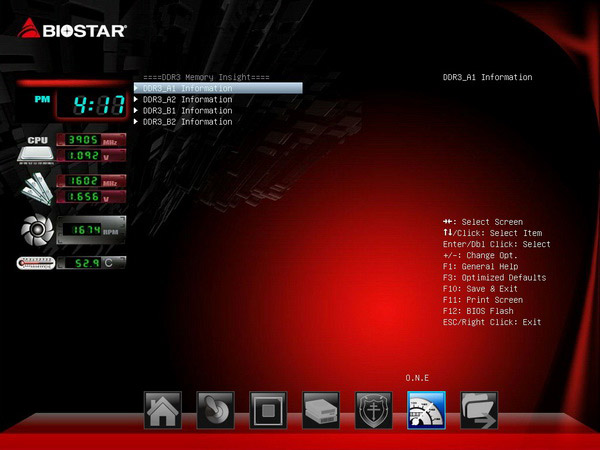

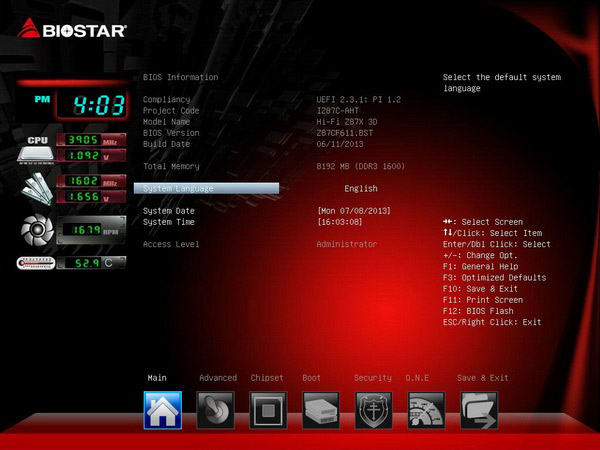

BIOS

UEFI AMI BIOS 64 МБ ПЗП

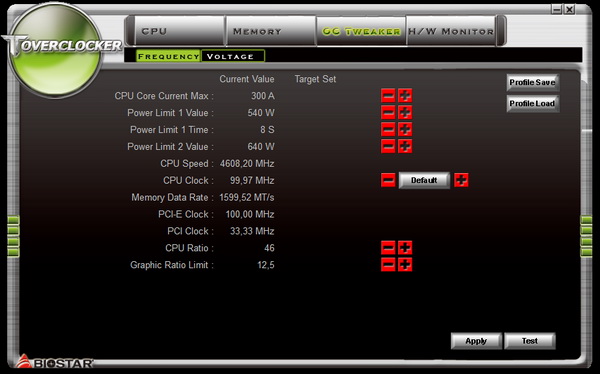

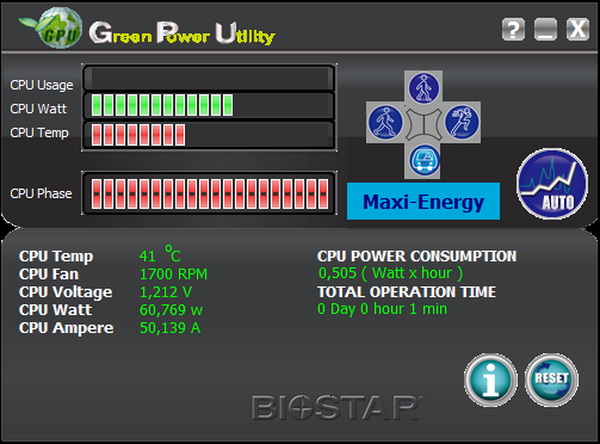

Фірмові технології та утиліти

PURO Hi-Fi 3D

Smart Speed LAN

BIO-Remote2

BIO-Remote

100% Solid capacitor

Rapid Switch2

Rapid Debug3

Charger Booster

BIOS Online Update

Комплектація

посібник користувача;

інструкція для експлуатації Hi-Fi 3D аудіосистеми та комплектного софту;

DVD-диск із драйверами та утилітами;

4 x SATA кабелі;

1 x міст CrossFireX;

1 x калібрувальний мікрофон;

заглушка інтерфейсної панелі.

Форм-фактор, розміри, мм

ATX

305 x 244

Сайт виробника

BIOSTAR
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Biostar+Hi-Fi +Z87X+3D

BIOSTAR Hi-Fi Z87X 3D

Материнська плата BIOSTAR Hi-Fi Z87X 3D упакована в картонну коробку білого кольору. Зображення на лицьовій стороні відразу дає зрозуміти, що ця модель належить до класу рішень, створених для любителів якісного звуку. Це ж виявляється і з найменування моделі з приставкою Hi-Fi. Верхній правий кут відданий під інформацію про підтримувані процесори, відеокарти та версії чіпсету. По нижньому краю розташований ряд піктограм, що вказують на використовувані фірмові технології, мова про які піде далі.

BIOSTAR Hi-Fi Z87X 3D

Зворотна сторона коробки суцільно покрита тими ж піктограмами, але вже з поясненнями. Любителі глибоко вникати в суть речей можуть ознайомитися із ключовими технологіями нижче:

  • Hi-Fi AMP 3D - вбудований 3D підсилювач, який забезпечує можливість підключення навушників з імпедансом до 600 Ом і чутливістю понад 100 дБ. Це дозволяє одержати динамічний звук у повноцінному спектрі, із чіткими деталями та мінімальними викривленнями навіть при використанні звичайних навушників.

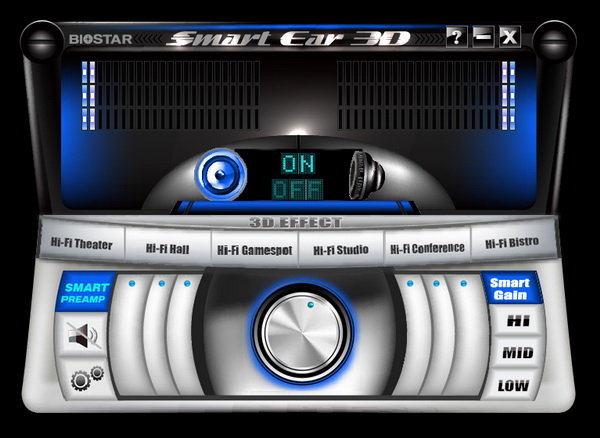

  • Smart Ear 3D - дозволяє досягнути віртуальної 3D панорами у звичайних навушниках, забезпечуючи унікальний 3D звук у музиці, фільмах і іграх.
  • Hi-Fi Pre-AMP - «передпідсилювач», вбудований у плату для збільшення гучності динаміків. Він здатний підвищити рівень гучності до двох разів, при використанні HD аудіо виходу.
  • Hi-Fi Power і Hi-Fi Ground – комплекс заходів, застосованих у дизайні звукової підсистеми, що дозволяє досягнути мінімізації впливу електромагнітних перешкод, і ще більше покращити якість звуку.
  • 3D Sound Field - включає у себе шість попередньо встановлених сценаріїв (Hi-Fi Theater, Hi-Fi Hall, Hi-Fi Game spots, Hi-Fi Studio, Hi-Fi Conference або Hi-Fi Bistro) для більш ефективного відтворення звуку залежно від використовуваних програм.
  • Smart Ω – функція, яка самостійно визначає коефіцієнт підсилення навушників і автоматично призначає підходящий діапазон опору.

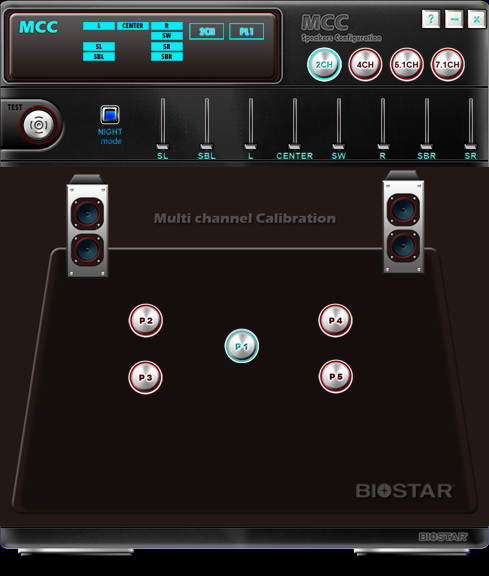

  • Multi Channel Calibration (MCC) – функція багатоканального калібрування, яке дозволяє налаштувати ідеальне звукове оточення в будь-якому приміщенні. За допомогою технології MCC проводиться автоматичне калібрування відповідно до розмірів вашої кімнати. Для цього досить встановити калібрувальний мікрофон у місці регулярного прослуховування, а також розставити та підключити акустику.
  • Використання металізованих поліпропіленових плівкових конденсаторів Hi-V Cap на кожному каналі аудіосхеми. Індивідуальне компонування дозволяє досягнути низьких шумів, мінімальних викривлень і широкого діапазону відтворених частот.
  • High Quality ESD – захист від можливих електростатичних розрядів при приєднанні навушників або гарнітури.
  • Lucidlogix Virtu MVP 2.0 - дозволяє використовувати інтегроване в процесор графічне ядро в парі з дискретною відеокартою для підвищення рівня продуктивності відеопідсистеми.

Як бачимо, розробники материнської плати зробили все можливе, щоб вивести якість звуку на максимальний рівень. На цю особливість і зроблений акцент при позиціонуванні новинки на ринку.

BIOSTAR Hi-Fi Z87X 3D

BIOSTAR Hi-Fi Z87X 3D

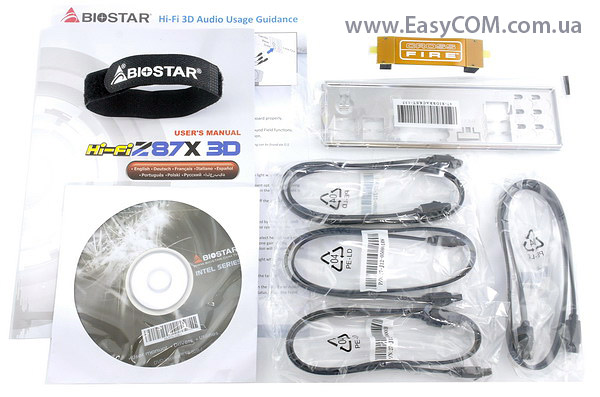

З оформленням коробки розібралися, давайте подивимося, що ж лежить усередині крім самої системної плати:

  • посібник користувача;
  • інструкція для експлуатації Hi-Fi 3D аудіосистеми та комплектного софту;
  • DVD-диск із драйверами та утилітами;
  • 4 x SATA кабелі;
  • 1 x міст CrossFireX;
  • 1 x калібрувальний мікрофон;
  • заглушка інтерфейсної панелі.

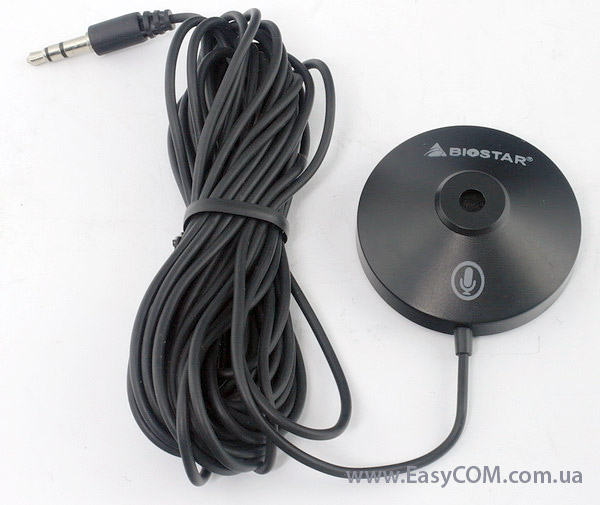

У цілому, хороший набір, який відповідає рівню самої моделі й не збільшує її кінцевої вартості. Відзначимо, що калібрувальний мікрофон використовується для роботи утиліти Multi Channels Calibration.

BIOSTAR Hi-Fi Z87X 3D

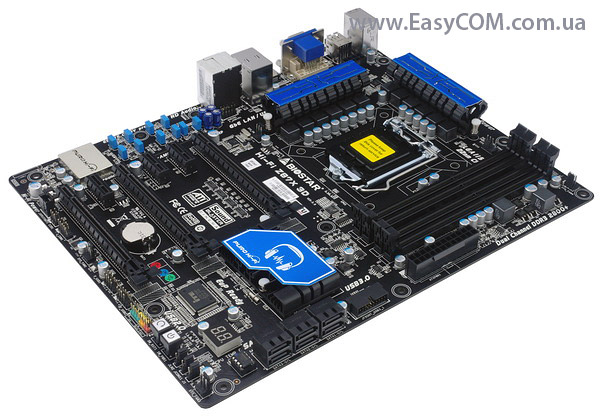

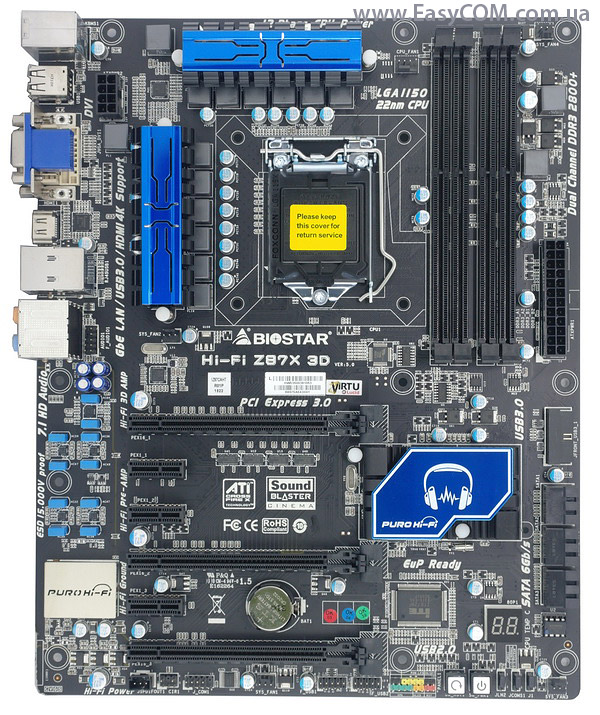

А от і сама материнська плата BIOSTAR Hi-Fi Z87X 3D - чорний текстоліт, сині колірні акценти. Виглядає досить привабливо, щоб не ховати в наглухо закритий системний блок. Крім того, у неї є елементи, що світяться в темряві (продемонструємо пізніше). Пайка компонентів добротна, а елементна база використовується досить надійна - з якісними твердотільними конденсаторами та феритовими дроселями. Що стосується ергономіки розташування слотів і роз’ємів на платі, то тут також без питань – при складанні системи ускладнень виникнути не повинно. Але перш ніж збирати систему для тестів, розглянемо детальніше найважливіші вузли даної моделі.

BIOSTAR Hi-Fi Z87X 3D

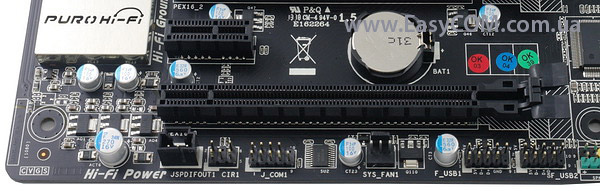

На нижній стороні плати роз’єми розташовані в наступному порядку:

  • S/PDIF для передачі цифрового звуку;
  • CIR (Consumer IR) для підключення керуючого модуля за допомогою інфрачервоного протоколу;
  • COM-порт для підключення пристроїв, які використовують послідовний спосіб обміну даними;
  • трьохконтактний роз’єм для підключення системного вентилятора;
  • дві колодки для підключення чотирьох портів USB 2.0 (по два на роз’єм).

BIOSTAR Hi-Fi Z87X 3D

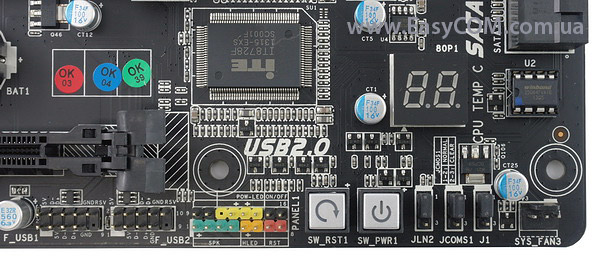

Далі ідуть:

  • роз’єм системної панелі з колірним маркуванням для прискорення процесу підключення необхідних проводів;
  • клавіші Reset і Power, які полегшать експерименти із платою на відкритому стенді;
  • джампер JLN для активації особливих налаштувань при охолодженні старим добрим рідким азотом;
  • джампер скидання CMOS;
  • ще один роз’єм для підключення системного вентилятора;
  • трохи вище розташований LED-індикатор, який відображає POST-коди під час завантаження системи, а після – поточну температуру центрального процесора;
  • поруч із індикатором розпаяна мікросхема BIOS ємністю 64 МБ.

BIOSTAR Hi-Fi Z87X 3D

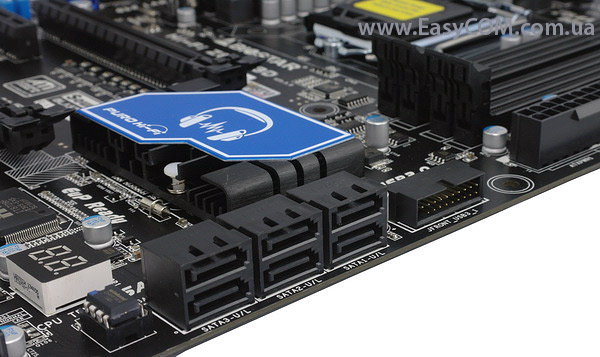

До мікросхеми BIOS примикають шість портів SATA 6 Гбіт/c, функціонування яких реалізоване мікросхемою системної логіки Intel Z87 Express. Нею ж і підтримується організація RAID-масивів рівнів 0, 1, 5 і 10. Порти ергономічно повернуті паралельно площині плати, щоб виключити їхнє блокування при використанні довгих відеокарт. З іншої сторони з портами сусідить 19-контактний роз’єм для підключення двох роз’ємів USB 3.0, які можна винести на фронтальну сторону системного блоку за допомогою спеціального модуля або зовнішньої панелі (у комплект не входить). Функціонування чотирьох портів USB 3.0 (у тому числі двох на інтерфейсній панелі) також забезпечується чіпсетом.

BIOSTAR Hi-Fi Z87X 3D

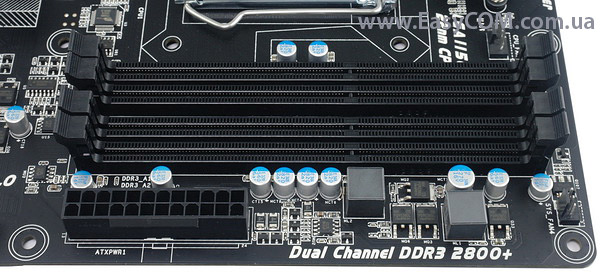

Систему на базі материнської плати BIOSTAR Hi-Fi Z87X 3D можна укомплектувати максимум 32 ГБ оперативної пам'яті стандарту DDR3 частотою до 2800 МГц, «окупувавши» усі чотири 240-контактні DIMM роз’єми модулями по 8 ГБ. Для активації двоканального режиму роботи, у випадку використання тільки двох модулів пам'яті, їх необхідно встановлювати в перший і третій або другий і четвертий слоти. Подає енергію на даний вузол двофазний імпульсний стабілізатор живлення, потужності якого із запасом вистачить для всіх режимів роботи RAM. Поруч, на звичному місці, знаходиться 24-контактний роз’єм основного живлення і ще один роз’єм для системного вентилятора, витиснутий у кут плати.

BIOSTAR Hi-Fi Z87X 3D

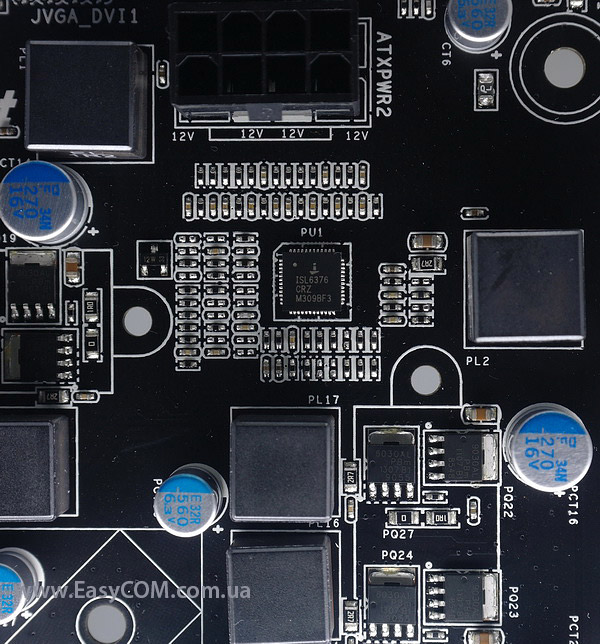

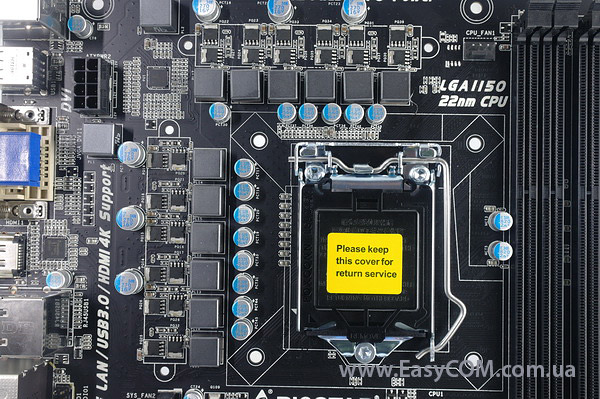

На розглянутій материнській платі реалізований поліпшений 12-фазний модуль стабілізатора напруги процесора, який знаходиться під керуванням ШІМ-контролера Intersil ISL6376. Додаткове живлення процесора забезпечує 8-контактний роз’єм ATX12V, який гарантує більш стабільну та якісну напругу для високопродуктивних моделей у режимі оверклокінгу, ніж 4-контактний роз’єм.

BIOSTAR Hi-Fi Z87X 3D

У колах системи стабілізації використані конденсатори із твердим електролітом і феритові дроселі. У ролі силових елементів виступають охолоджувальні радіатори «мосфети» 6030AL і 9030AL. Таким чином, система живлення процесора виглядає досить фундаментальною, щоб довго та справно служити навіть у режимі перманентного розгону.

BIOSTAR Hi-Fi Z87X 3D

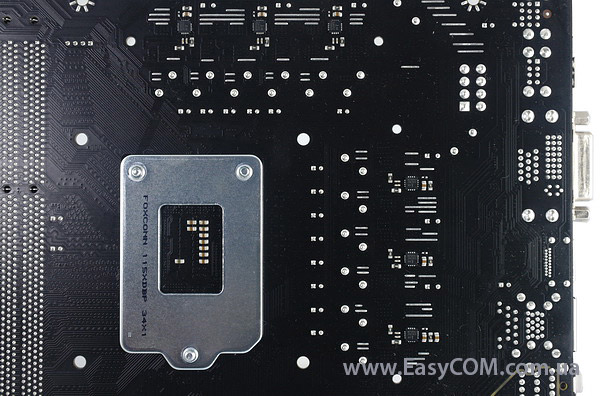

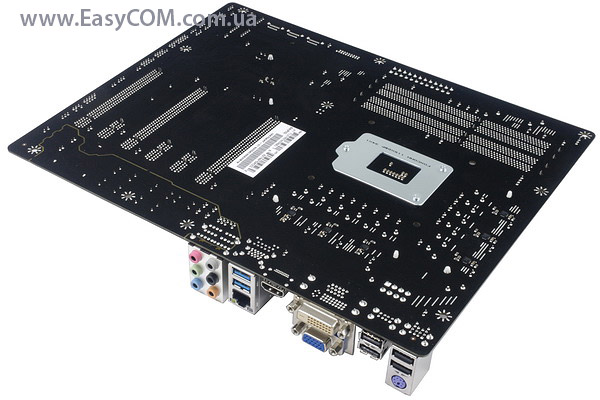

На зворотному боці материнської плати є металева пластина, яка запобігає згинання текстоліту в випадку, якщо хтось вирішить затягнути кріплення кулера по саме «ні, мабуть, ще підкручу».

BIOSTAR Hi-Fi Z87X 3D

Частина елементів системи живлення процесора виявилася винесена на зворотну сторону плати, тому слід дотримуватися обережності при монтажі та транспортуванні даної моделі поза заводським упакуванням.

BIOSTAR Hi-Fi Z87X 3D

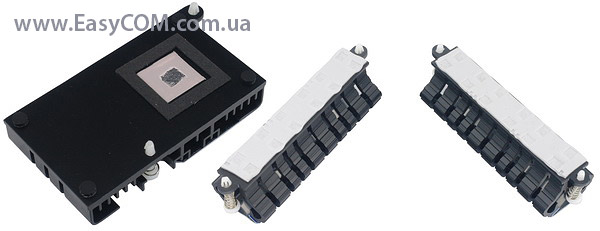

Елементи BIOSTAR Hi-Fi Z87X 3D, що нагріваються,  одержують охолодження за допомогою трьох алюмінієвих радіаторів. У якості термоінтерфейсу на радіатори MOSFET нанесені жуйкоподібні термопрокладки, на радіаторі чіпсету використовується щось більш схоже на термопасту. Усі радіатори кріпляться до плати за допомогою менш витратних, але не менш надійних пластмасових засувок. Найвища температура під час тестування материнської плати була зафіксована на радіаторі чіпсету і становила «дитячі» 35,1°C.

BIOSTAR Hi-Fi Z87X 3D

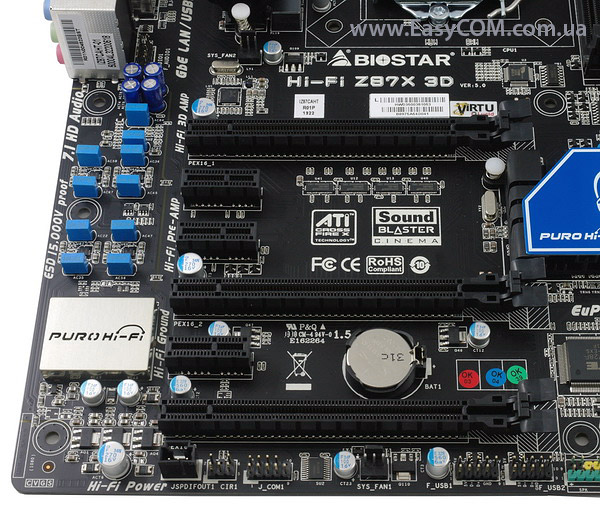

У той час як на більшості материнських плат форм-фактора ATX використовуються сім слотів розширення, розглянута модель містить у собі на один менше, що може звузити область її застосування в якомусь одному на мільйон випадку. Тим більше, виключення слота є вимушеним заходом, тому що «габаритна» аудіопідсистема витиснула мережевий контролер на те місце, де зазвичай розташовується сьомий слот. Загалом, в арсеналі BIOSTAR Hi-Fi Z87X 3D перебувають слоти:

  • 2 x PCI Express 3.0 x16 (x16 або x8/x8)
  • 1 x PCI Express 2.0 x16 (x4)
  • 3 x PCI Express 2.0 x1

Конфігурації з кількох відеокарт підтримуються тільки для прискорювачів від AMD за допомогою технології AMD CrossFireX. Помітимо, що третій слот PCI Express х16 належить до специфікації PCI Express 2.0 і його пропускна здатність обмежена показником 500 МБ/с в одному напрямку, що необхідно враховувати при встановленні трьох графічних адаптерів. А у випадку використання двох відеокарт із двослотовою системою охолодження, для підключення інших периферійних пристроїв можна буде скористатися ще двома слотами PCI Express 2.0 x1.

BIOSTAR Hi-Fi Z87X 3D

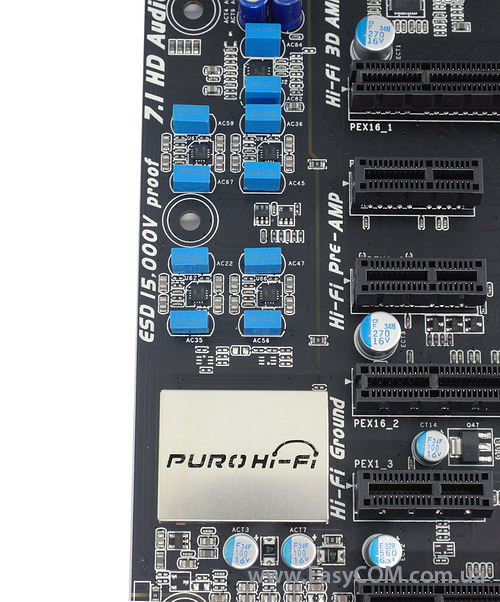

Нарешті, у фокус нашої уваги попадає і аудіопідсистема PURO Hi-Fi 3D, про можливості якої ми вже згадували на початку огляду. У її основі використано 7.1-канальний HD аудіо кодек Realtek ALC898. Він накритий металевим кожухом для захисту від високочастотних наведень; область, відведена під аудіочіп і його обв'язку, екрановану металізованою смугою, а на кожному каналі аудіо схеми використовуються металізовані поліпропіленові плівкові конденсатори Hi-V Cap. Усе це повинне підняти якість звуку до неймовірних висот у порівнянні зі стандартними рішеннями, чому повинні посприяти і багато програмних хитрощів. Наскільки добре обв'язаний кодек, можна довідатися в тестовому розділі огляду.

BIOSTAR Hi-Fi Z87X 3D

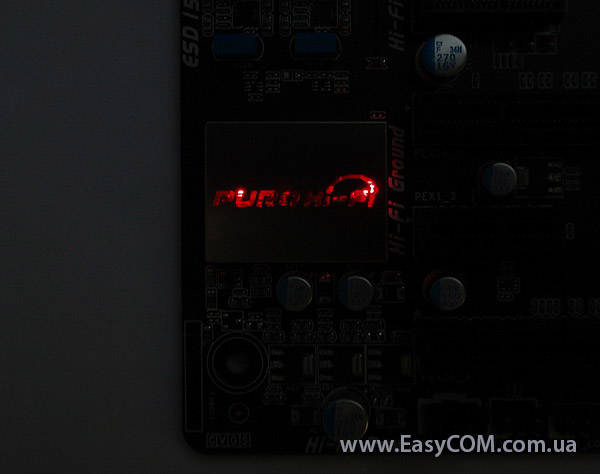

Під кришку з аудіочіпом не забули вставити і світлодіоди, щоб скрасити час перебування із працюючим ПК у темний час доби.

BIOSTAR Hi-Fi Z87X 3D

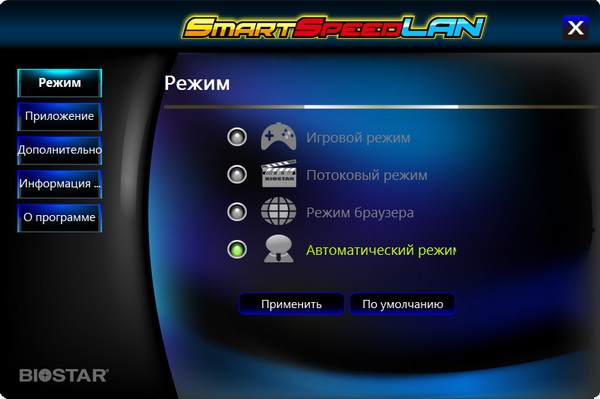

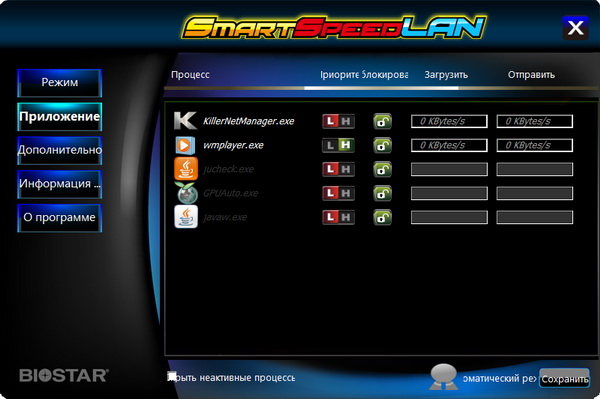

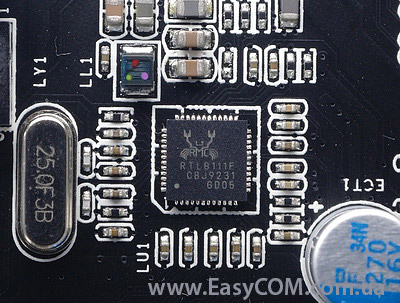

Для підтримки мережевих з'єднань на материнській платі BIOSTAR Hi-Fi Z87X 3D служить гігабітний LAN-контролер Realtek RTL8111F, а комплектна утиліта SmartSpeedLAN забезпечить користувача можливістю розподілу мережевого трафіку для найменшого часу відгуку у використовуваному додатку.

BIOSTAR Hi-Fi Z87X 3D

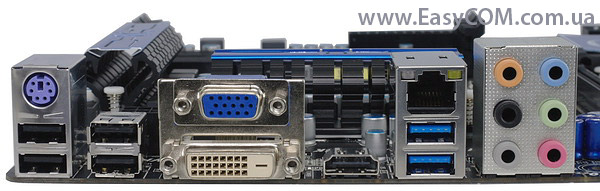

На інтерфейсній панелі моделі присутній наступний комплект портів і роз’ємів:

  • 1 x PS/2 (клавіатура)
  • 2 x USB 3.0
  • 4 x USB 2.0
  • 1 x DVI
  • 1 x VGA
  • 1 x HDMI
  • 1 x LAN (RJ45) порт
  • 6 аудіо роз’ємів для підключення багатоканального звуку

Класичний набір роз’ємів для платформи на базі Intel Z87 Express. У випадку використання інтегрованого в центральний процесор відеоядра, можна виводити з нього сигнал за допомогою одного із трьох інтерфейсів.

BIOSTAR Hi-Fi Z87X 3D

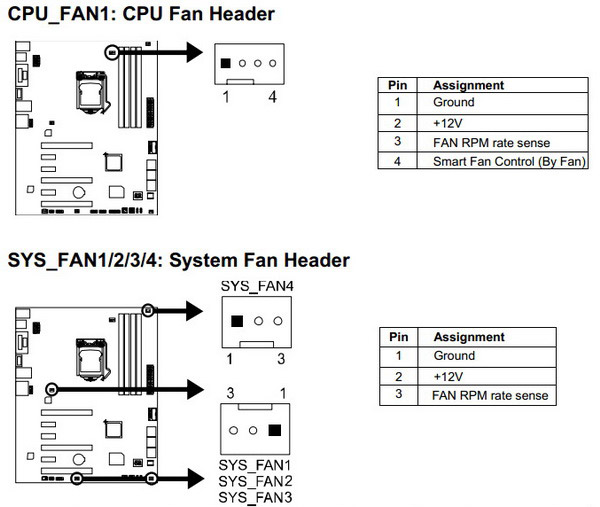

Материнська плата BIOSTAR Hi-Fi Z87X 3D оснащена одним 4-контактним роз’ємом для підключення вентилятора системи охолодження процесора та чотирма 3-контактними - під вентилятори для системних потреб. Відзначимо, що останні не дозволяє автоматично регулювати швидкість обертання лопатей підключених вентиляторів.
