Огляд і тестування материнської плати ASUS Z97-WS

Як відомо, інтегрований у процесори платформи Intel Socket LGA1150 контролер PCI Express 3.0 підтримує тільки 16 ліній з розподілом за схемами х16, х8+х8 або х8+х4+х4. Компанія ASUS, випустивши модель ASUS Z97-WS, запропонувала своє бачення виходу з даної ситуації тем користувачам, які бажають організувати потужнішу графічну підсистему. Вона оснастила своє дітище мікросхемою-комутатором PLX PEX8747, який надає більш широкі можливості для складання ігрового ПК. Однак про все по порядку, а для початку давайте ознайомимося із докладними характеристиками новинки.

ASUS Z97-WS

Специфікація материнської плати ASUS Z97-WS:

Виробник

ASUS

Модель

Z97-WS (rev 1.0)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

3300* / 3200* / 3100* / 3000* / 2933* / 2800* / 2666* / 2600* / 2500* / 2400* / 2200* / 2133* / 2000* / 1866* / 1800* / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

4 x PCI Express 3.0 x16 (x16 / x16+x16 / x16+x8+x8 / x8+x8+x8+x8)

1 x PCI Express 2.0 x4

2 x PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel Z97 підтримує:

1 x M.2 (M.2 2260, M.2 2280)

4 x SATA 6 Гбіт/с

1 x SATA Express (сумісний з 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

Контролер ASMedia ASM1061 підтримує:

1 x eSATA 6 Гбіт/с

Контролер ASMedia ASM106SE підтримує:

1 x SATA Express (сумісний з 2 x SATA 6 Гбіт/с)

LAN

1 x Intel WGI210AT (10/100/1000 Мбіт/с)

1 x Intel WGI218LM (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

2 x 8-контактні роз’єми живлення ATX12V

1 x 6-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентилятора CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення, з'єднаний тепловою трубкою з додатковим радіатором і радіатором на мікросхемі-комутаторі PLX PEX8747

Зовнішні порти I/O

1 x HDMI

1 x Mini DisplayPort

1 x DisplayPort

2 x LAN (RJ45)

6 x USB 3.0

2 x USB 2.0

1 x eSATA 6 Гбіт/с

1 x Optical S/PDIF out

6 x аудіопортів

1 х клавіша «Q-Code Logger»

1 х клавіша «USB BIOS Flashback»

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 x роз’єм IEEE 1394a

1 х роз’єм TPM

1 x роз’єм COM

1 x роз’єм Thunderbolt

1 x конектор виведення звуку на передню панель

1 x S/PDIF out

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х клавіша «MemOK!»

1 х роз’єм DRCT

1 х клавіша «Direct Key»

1 x клавіша «Ввімкнення»

1 x клавіша «Перезавантаження»

1 x клавіша «Скидання CMOS»

2 x діагностичні LED-індикатори

1 x перемикач «TPU»

1 x перемикач «EPU»

1 х перемикач «EZ XMP»

1 х перемикач «DR_POWER»

1 x перемикач «CPU Over Voltage»

BIOS

64 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.8, DMI 2.7, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

8 x кабелів SATA

1 х місток 2-Way NVIDIA SLI

1 х місток 3-Way NVIDIA SLI

1 х місток 4-Way NVIDIA SLI

1 х виносна планка з портом COM

1 x виносна планка із двома портами USB 2.0 і одним IEEE 1394a

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS Z97-WS

Материнська плата ASUS Z97-WS надійно упакована в коробку зі щільного картону, прикрашеного поліграфією у фірмовому стилі. Як і личить високорівневому продукту, коробка має кришку, яка відкидається вверх. На лицьовій стороні, крім зображення радіатора охолодження чіпсету, на якому зазначена можливість встановлення чотирьох відеокарт, відзначена підтримка технологій AMD CrossFireX і NVIDIA SLI, а також застосування аудіотехнологій DTS Connect і DTS UltraPC II.

ASUS Z97-WS

Під відкидною кришкою розташований опис ключових переваг новинки, а саме:

  • Dual Intelligent Processors 4 with 5-Way Optimization – плата оснащена двома інтелектуальними чіпами: енергетичним процесором (Energy Processing Unit – EPU) і TurboV-процесором (TurboV Processing Unit – TPU). Четверте покоління цих мікросхем працює разом із цифровою підсистемою живлення DIGI+ VRM і технологіями Fan Xpert і TurboAPP, що дозволяє здійснювати тонку оптимізацію роботи системи залежно від поточних потреб користувача.
  • SATA Express & M.2 – новинка оснащена підтримкою двох інтерфейсів SATA Express і одного M.2, пропускна здатність яких досягає 10 Гбіт/с.
  • 12K Capacitors – у складі елементної бази материнської плати використовуються винятково японські твердотільні конденсатори з підвищеним до 12 000 годин терміном служби (при температурі 105°С).

ASUS Z97-WS

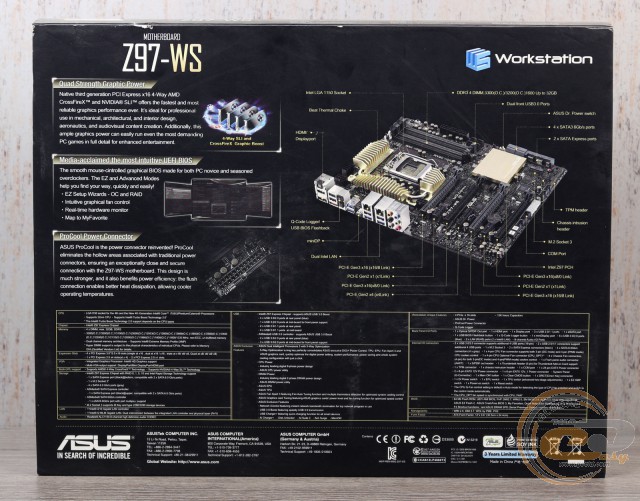

На звороті коробки знаходиться зображення материнської плати та короткий перелік її характеристик. Окремо відзначимо підтримку ряду технологій:

  • ASUS ProCool – роз’єми живлення материнської плати забезпечують надійне підключення кабелів, знижений опір і поліпшене розсіювання тепла.
  • Thunderbolt Ready – за допомогою плати розширення ASUS ThunderboltEX II і відповідного роз’єму на материнській платі ви одержите підтримку інтерфейсу Thunderbolt 2 із пропускною здатністю до 20 Гбіт/с.
  • Dual Intel LAN − два мережеві порти, реалізовані за допомогою контролерів компанії Intel, забезпечують високу швидкість передачі даних з мінімальним рівнем затримок.
  • ASUS Dr. Power – у режимі реального часу стежить за ключовими показниками блока живлення і виводить на робочий стіл операційної системи попередження про виявлені проблеми.
  • Beat Thermal Chokes – дроселі з підвищеною стабільністю, надійністю й ефективністю роботи.
  • AI Suite 3 – у комплекті з тестованою моделлю постачається фірмове ПЗ, за допомогою якого можна здійснювати тонке налаштування ряду параметрів системи, не заходячи в BIOS.
  • USB BIOS Flashback – забезпечує оновлення прошивання BIOS із флеш-накопичувача простим натисканням на відповідну клавішу, розташовану на інтерфейсній панелі.
  • Turbo LAN – за допомогою комплектного ПЗ можна в реальному часу контролювати мережеву активність ПК, а також встановлювати кожній програмі пріоритети на доступ до мережевих ресурсів.

ASUS Z97-WS

ASUS Z97-WS

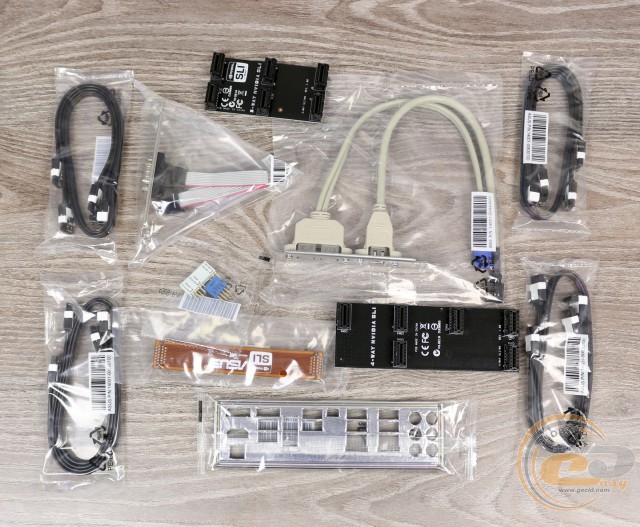

Комплект поставки ASUS Z97-WS повністю відповідає високому рівню материнської плати й виглядає наступним чином:

  • посібник користувача;
  • брошура з описом гарантії;
  • диск із драйверами та утилітами;
  • набір ASUS Q-Connectors;
  • вісім кабелів SATA;
  • місток 2-Way NVIDIA SLI;
  • місток 3-Way NVIDIA SLI;
  • місток 4-Way NVIDIA SLI;
  • виносна планка з портом COM;
  • виносна планка із двома портами USB 2.0 і одним IEEE 1394a;
  • заглушка інтерфейсної панелі.

Дизайн і особливості плати

ASUS Z97-WS

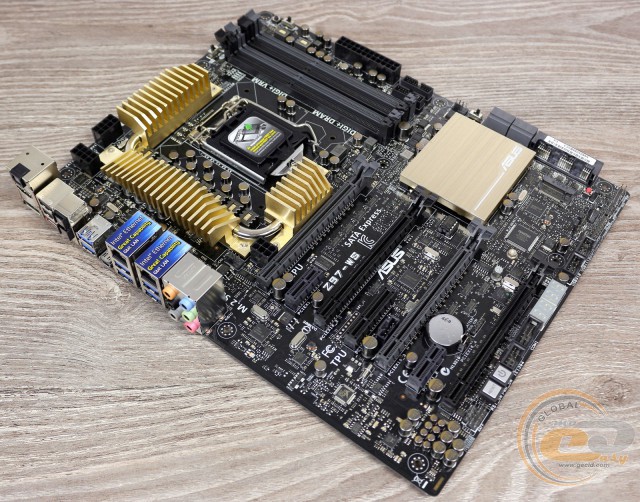

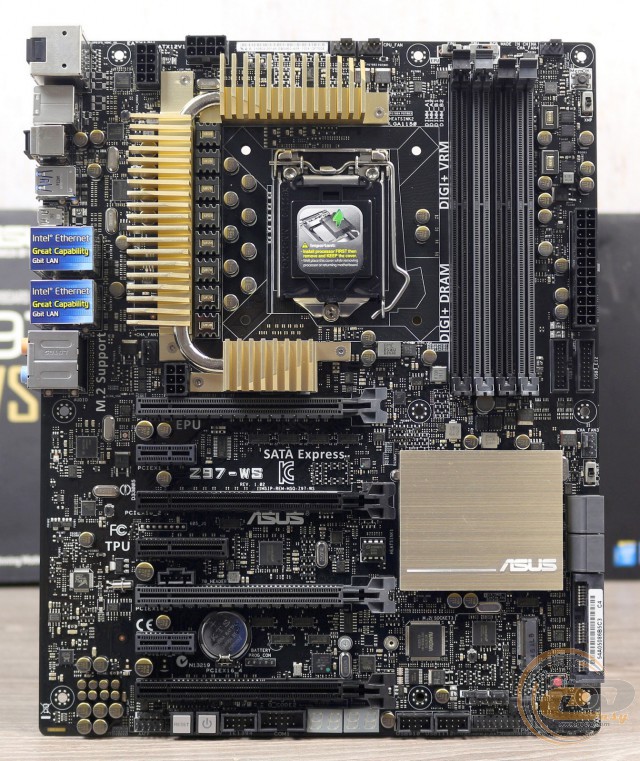

Зовнішній вигляд ASUS Z97-WS перегукується з іншими фірмовими моделями через використання звичної чорно-жовтої колірної схеми, однак новинка вигідно відрізняється строгою формою елементів системи охолодження. Окремо відзначимо радіатор чіпсету, який надає рішенню більш солідний вигляд.

ASUS Z97-WS

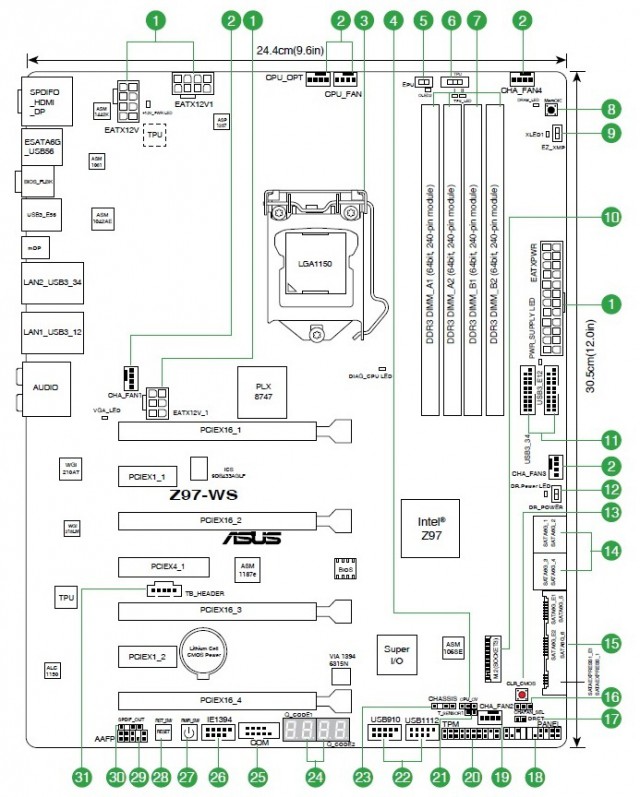

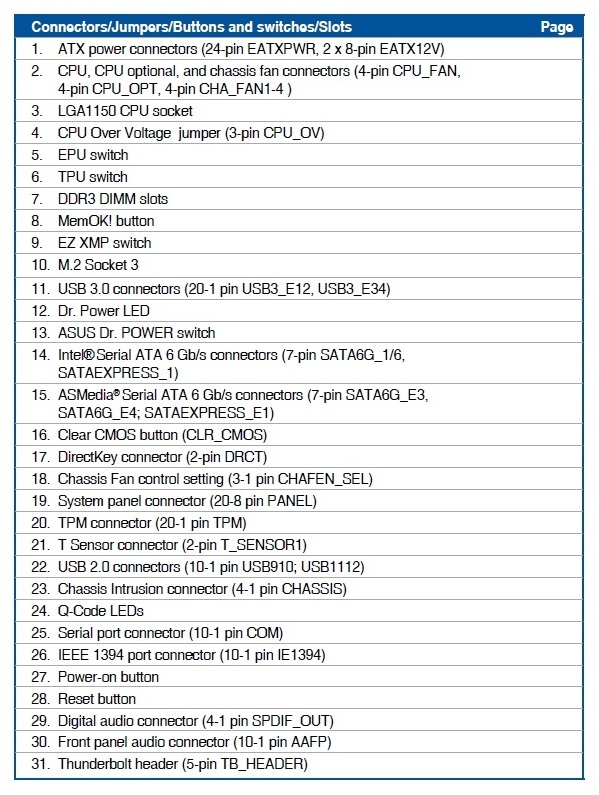

Що ж стосується компонування, то незважаючи на велику кількість набортних елементів, інженерам-проектувальникам вдалося розмістити їх оптимальним чином. В підсумку у вас не буде ніяких проблем зі складанням і подальшим використанням системи на основі тестованої моделі.

ASUS Z97-WS

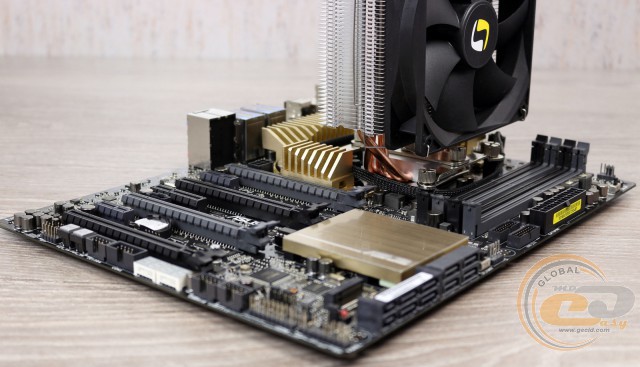

Як бачимо, виробник подбав про те, щоб встановлена відеокарта не заважала підключенню й відключенню модулів оперативної пам'яті, оснастивши DIMM-слоти засувками тільки з одного боку.

ASUS Z97-WS

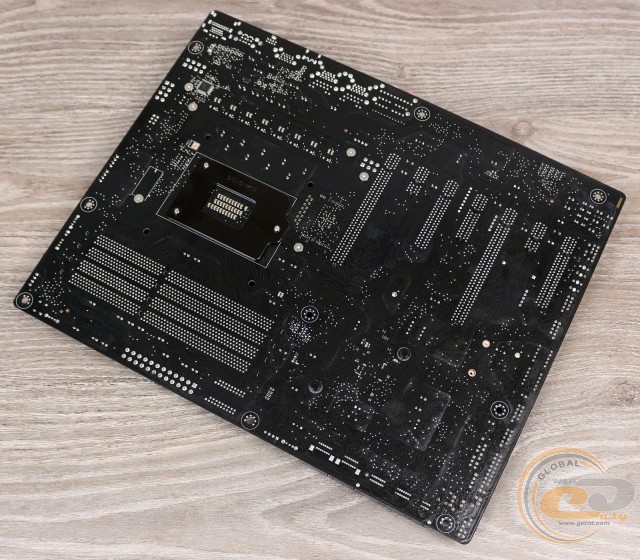

Глянувши на зворотну сторону ASUS Z97-WS, можна відзначити хіба що стандартну опорну пластину процесорного роз’єму, а також кріпильні гвинти всіх чотирьох радіаторів системи охолодження.

ASUS Z97-WS

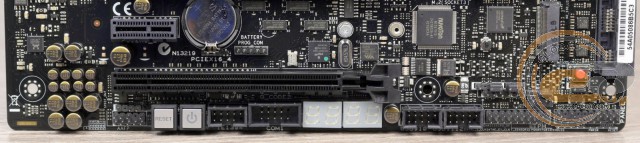

У нижній частині новинки розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі; S/PDIF out; порти IEEE 1394a, COM і TPM; два індикатори POST-кодів; клавіші ввімкнення та перезавантаження; роз’єм DRCT (дозволяє підключити додаткову клавішу для переходу в BIOS і винести її, наприклад, на фронтальну панель корпусу), а також колодка підключення фронтальної панелі.

Додатково тут знаходяться дві колодки для підключення портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

ASUS Z97-WS

ASUS Z97-WS

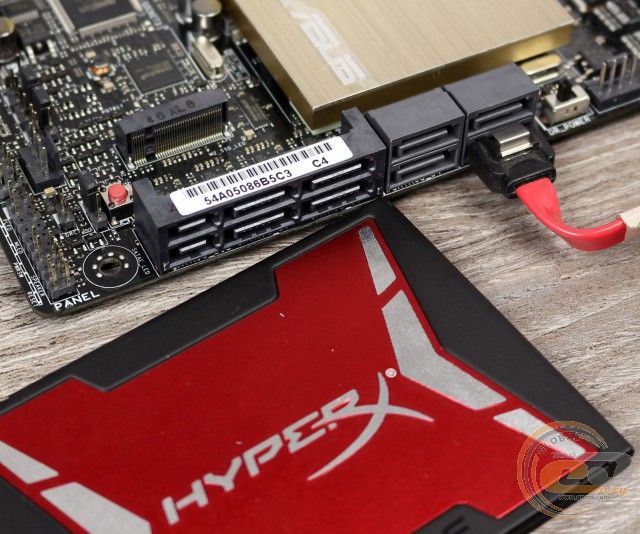

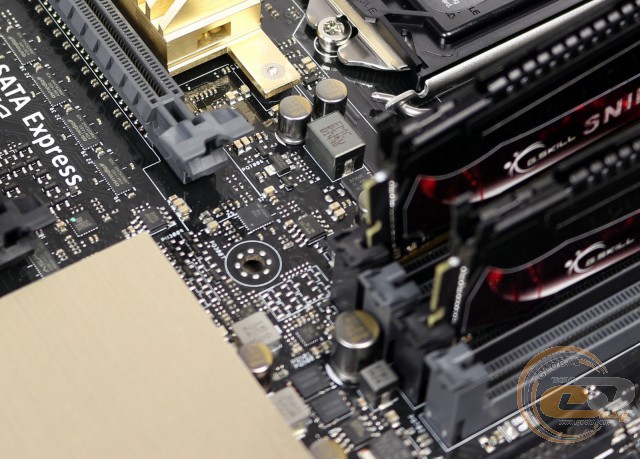

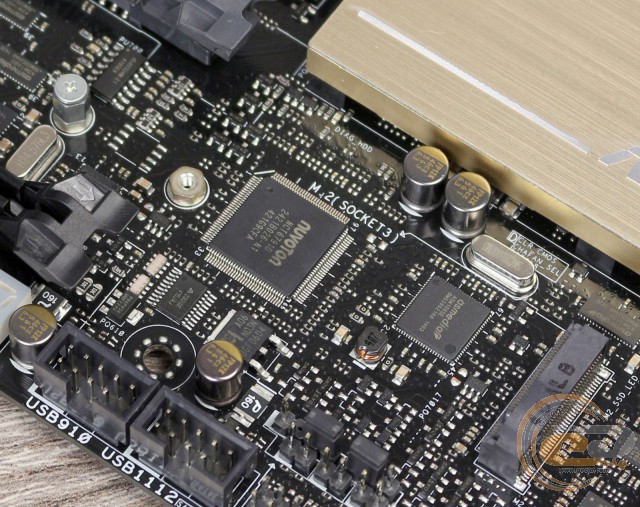

Можливості організації дискової підсистеми представлені роз’ємом M.2 (підтримуються формати SSD-накопичувачів M.2 2260 і M.2 2280), чотирма портами SATA 6 Гбіт/с, а також двома SATA Express, кожний із яких сумісний з двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

Оскільки чіпсет Intel Z97 не здатний забезпечити роботу всіх згаданих вище інтерфейсів, то для функціонування додаткового внутрішнього SATA Express і зовнішнього eSATA використані контролери ASMedia ASM106SE і ASMedia ASM1061 відповідно.

У зв'язку з нестачею вільних чіпсетних ліній, інтерфейс M.2 ділить пропускну здатність із одним SATA Express (на схемі «SATAExpress_1»), тому одночасне їхнє використання неможливе.

ASUS Z97-WS

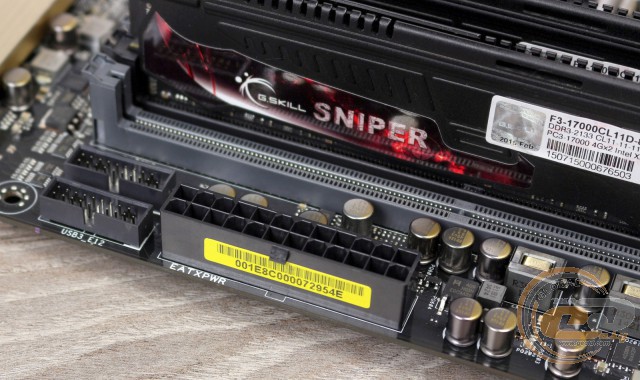

Системна плата ASUS Z97-WS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах від 1333 до 1600 МГц у номінальному режимі та до 3300 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Додатково відзначимо дві колодки для підключення виносних панелей з портами USB 3.0. Усього реалізовано десять таких інтерфейсів: чотири зовнішні та один внутрішній функціонують завдяки чіпсету, а три внутрішні й два зовнішні – завдяки контролерам ASMedia ASM1074 і ASMedia ASM1042АЕ.

ASUS Z97-WS

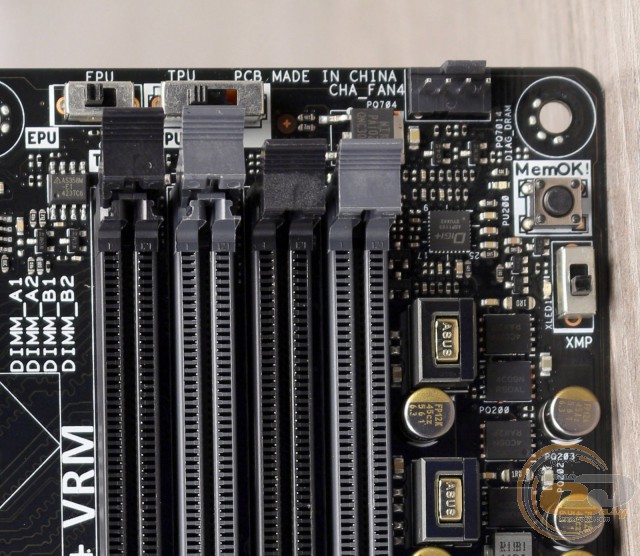

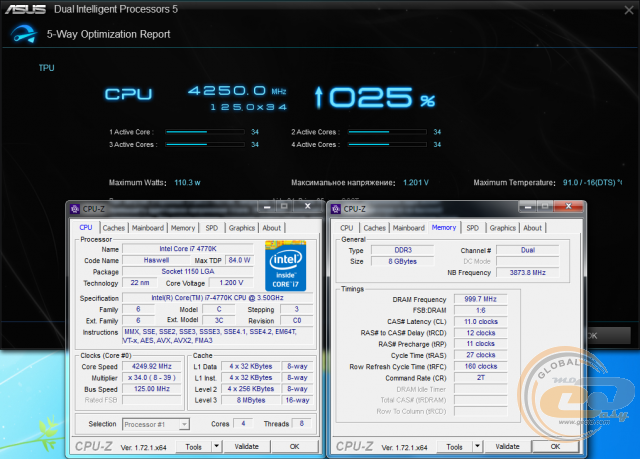

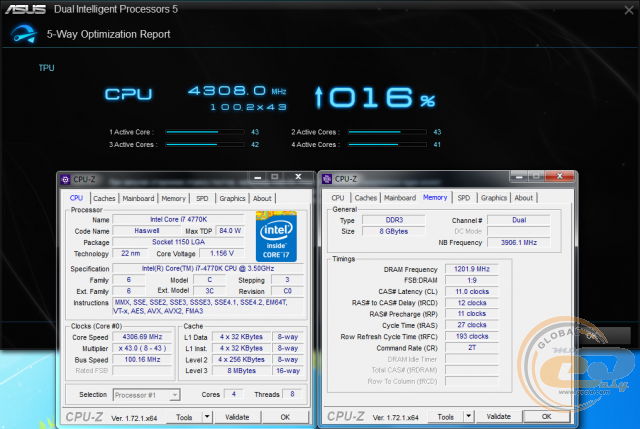

У правому верхньому куті текстоліту розташовані: клавіша «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи; перемикач «EZ XMP», який служить для активації відповідних Intel XMP-профілів оперативної пам'яті, і перемикачі «TPU» і «EPU». Перший має три положення: «Вимкн.», «1» (автоматичний розгін системи за допомогою збільшення множника) і «2» (автоматичний розгін за допомогою збільшення частоти системної шини та процесорного множника). Другий тумблер має всього два положення і відповідає за активацію функції енергозбереження (EPU).

ASUS Z97-WS

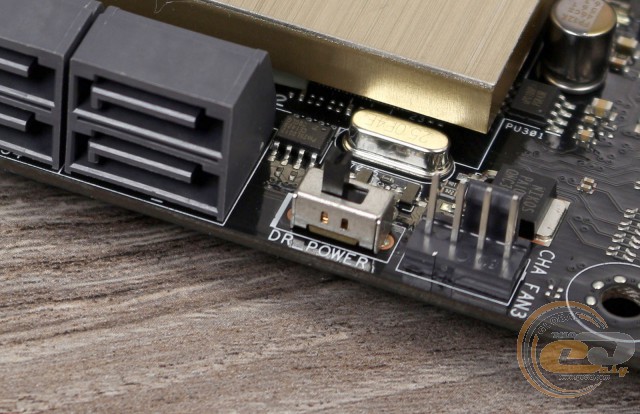

Окремо відзначимо перемикач «DR_POWER», який відповідає за активацію функції ASUS Dr. Power, що дозволяє моніторити стан джерела живлення в реальному часі та виводити на робочий стіл операційної системи попередження про наявність проблем у його роботі.

ASUS Z97-WS

ASUS Z97-WS

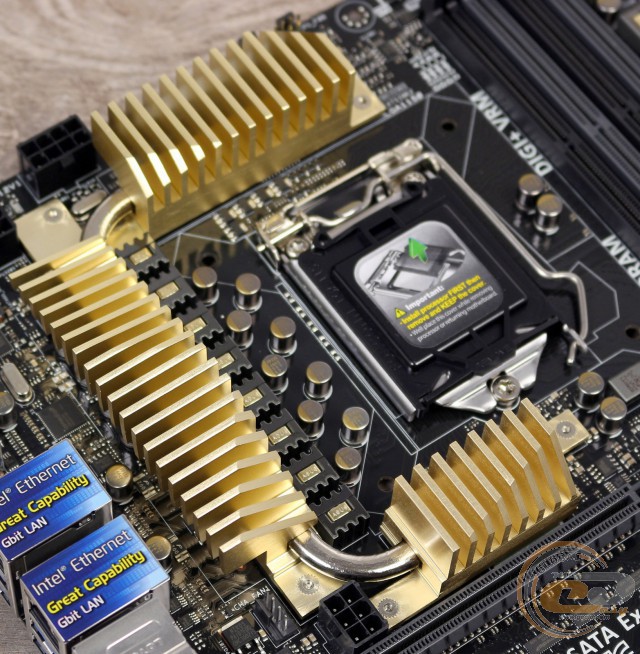

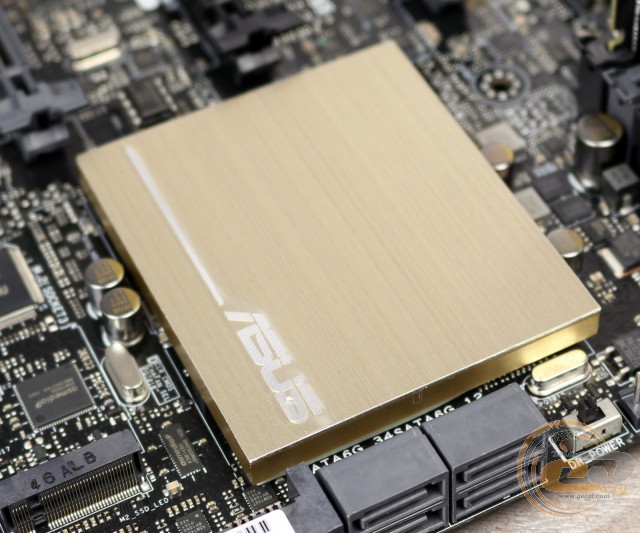

Система охолодження розглянутої плати складається із чотирьох основних алюмінієвих радіаторів: один накриває мікросхему чіпсету, а три інші, з'єднані між собою тепловою трубкою, використовуються для охолодження елементів підсистеми живлення процесора й мікросхеми-комутатора PLX PEX8747.

У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету Intel Z97 – 38,1°C (при розгоні − 38,1°C);
  • додатковий верхній радіатор – 43,7°C (при розгоні − 46,2°C);
  • основний радіатор охолодження елементів підсистеми живлення – 50,2°C (при розгоні − 55,9°C);
  • радіатор охолодження мікросхеми-комутатора – 47,2°C (при розгоні − 50,7°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їх конструкції.

ASUS Z97-WS

ASUS Z97-WS

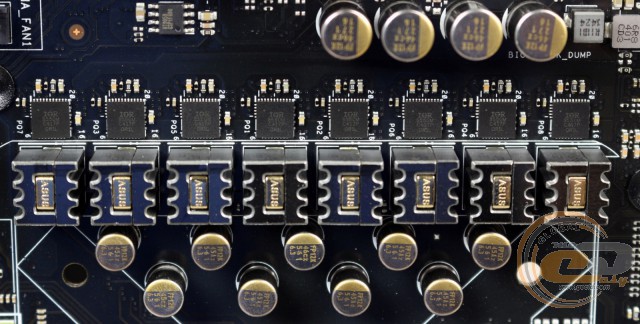

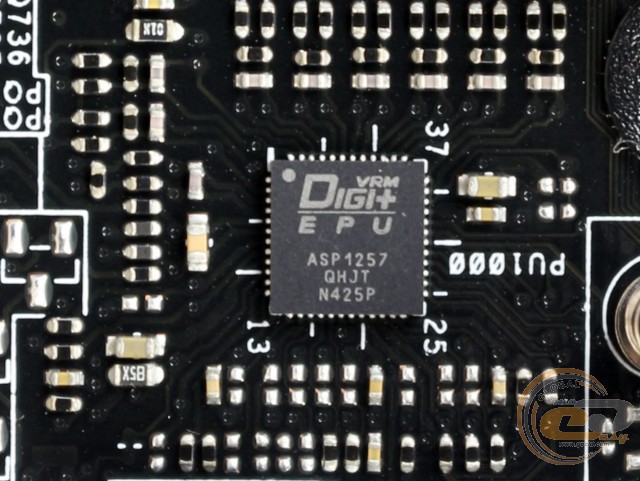

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1257. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються японські твердотільні конденсатори, мікросхеми Dr.MOS і дроселі з феритовим осердям (Beat Thermal Chokes). Для подачі напруги живлення призначені основний 24-контактний і два додаткові 8-контактні роз’єми, що дозволить вам уникнути яких-небудь обмежень під час екстремального розгону. Також присутній додатковий 6-контактний роз’єм, який буде корисний у випадку встановлення кількох відеокарт.

ASUS Z97-WS

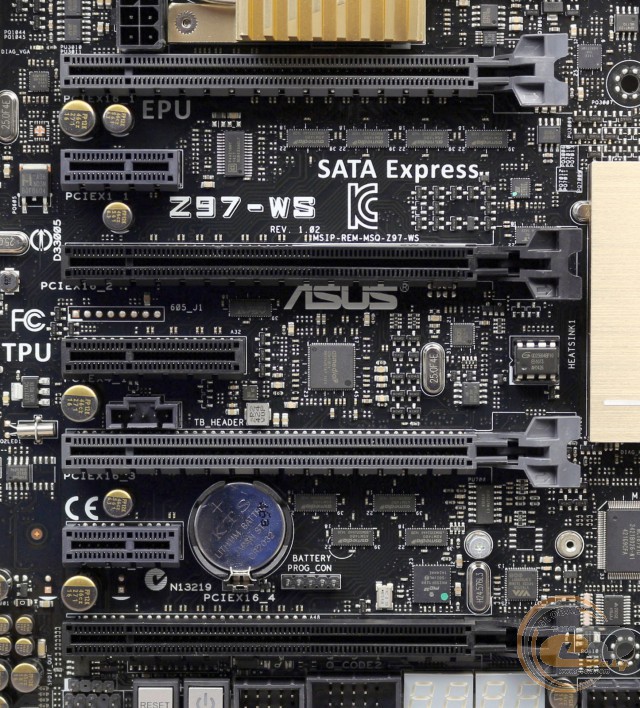

Для розширення функціональності материнської плати ASUS Z97-WS доступні сім слотів:

  1. PCI Express 3.0 x16 (у режимі х16 або х8);
  2. PCI Express 2.0 x1;
  3. PCI Express 3.0 x16 (у режимі х8);
  4. PCI Express 2.0 x4;
  5. PCI Express 3.0 x16 (у режимі х16 або х8);
  6. PCI Express 2.0 x1;
  7. PCI Express 3.0 x16 (у режимі х8).

Як бачимо, новинка пропонує відмінні можливості для організації графічної підсистеми. Враховуючи підтримку мікросхеми-комутатора PLX PEX8747, яка подвоює кількість доступних ліній PCI Express 3.0, ви зможете встановити до чотирьох відеокарт у режимі AMD CrossFireX або NVIDIA SLI. При цьому лінії розподіляться за однією зі схем: х16 / х16+х16 / х16+х8+х8 / х8+х8+х8+х8.

ASUS Z97-WS

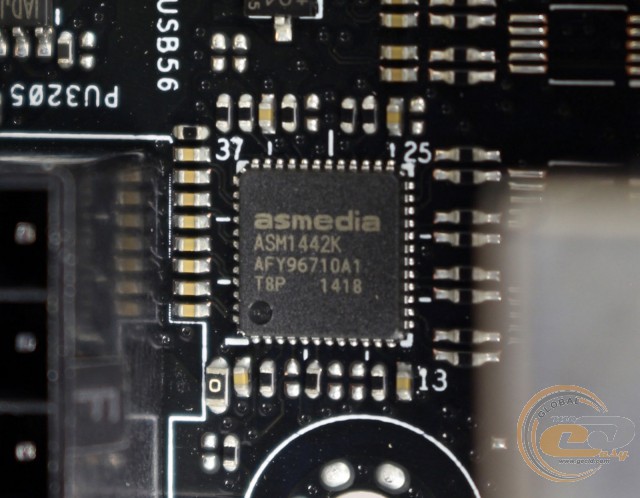

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DisplayPort і Mini DisplayPort. Перемикання між ними здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS Z97-WS

ASUS Z97-WS

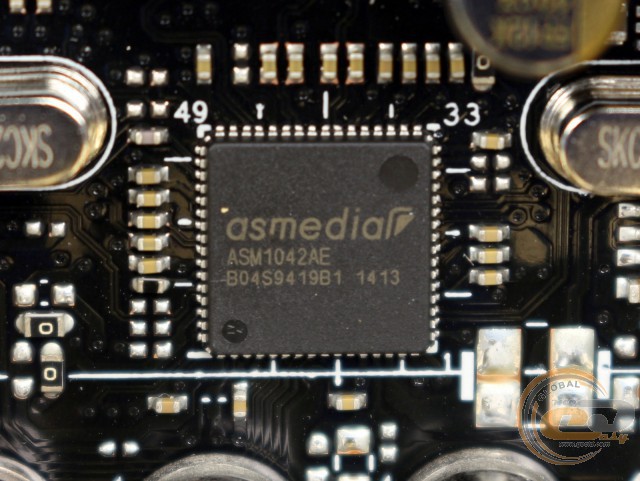

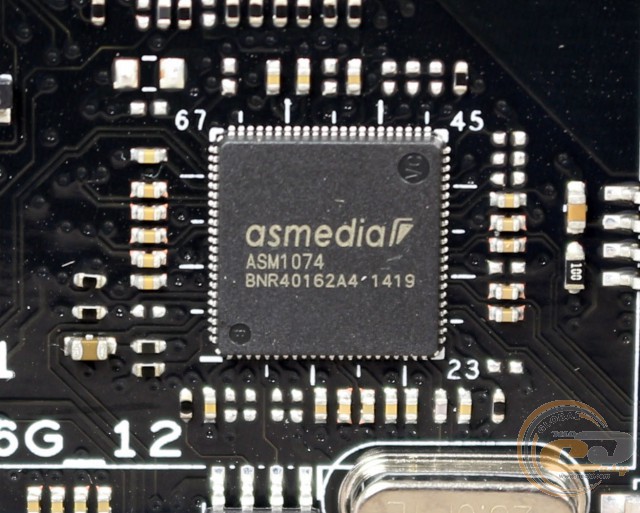

П'ять роз’ємів USB 3.0 керуються контролерами ASMedia ASM1042AE і ASMedia ASM1074.

ASUS Z97-WS

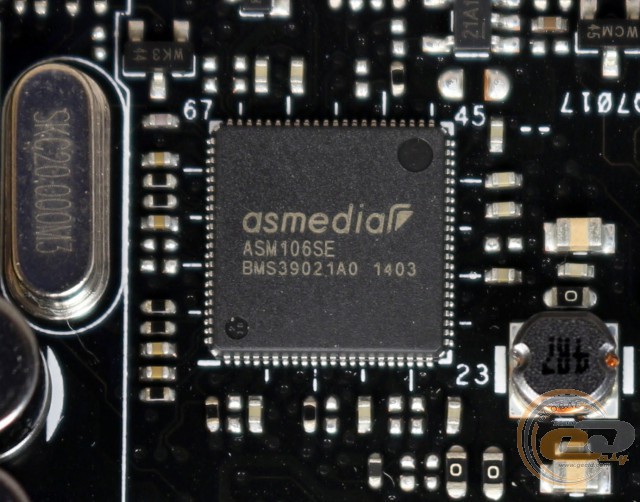

Додатковий інтерфейс SATA Express функціонує завдяки контролеру ASMedia ASM106SE.

ASUS Z97-WS

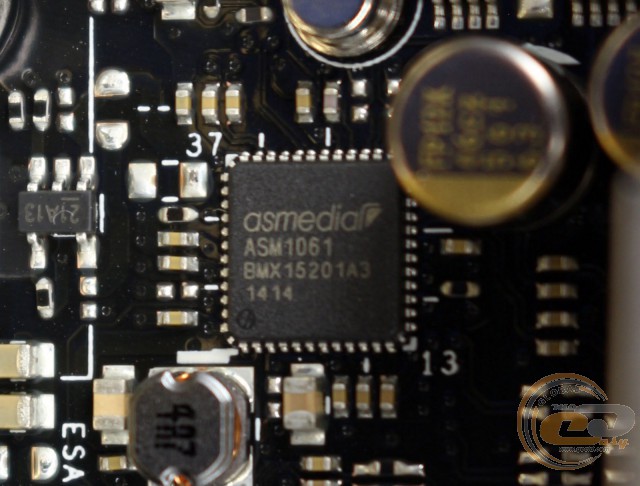

Для забезпечення роботи порту eSATA на інтерфейсній панелі материнської плати задіяний контролер ASMedia ASM1061.

ASUS Z97-WS

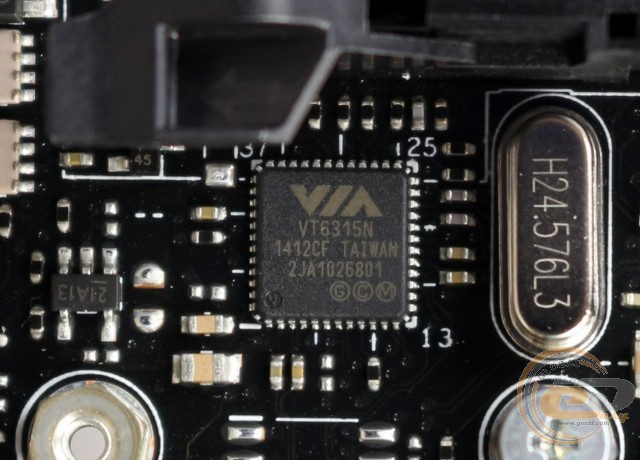

Інтерфейс IEEE1394 реалізований за допомогою мікросхеми VIA VT6315N.

ASUS Z97-WS

ASUS Z97-WS

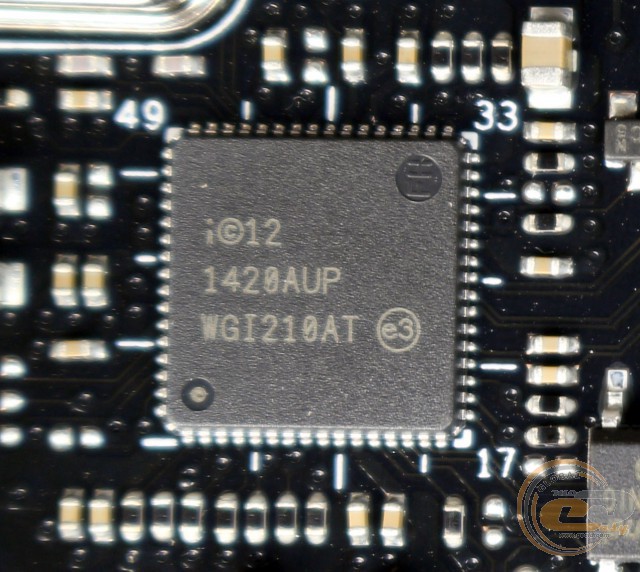

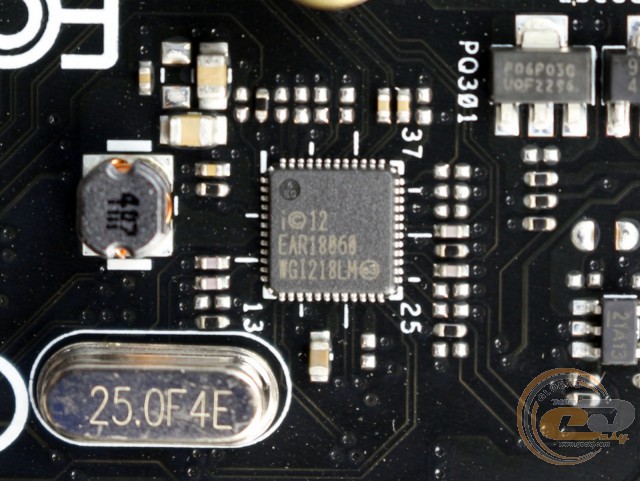

Для підтримки мережевих з'єднань служать два гігабітні LAN-контролери: Intel WGI210AT і Intel WGI218LM. Грамотно налаштувати розподіл мережевих ресурсів допоможе комплектна утиліта TurboLAN.

ASUS Z97-WS

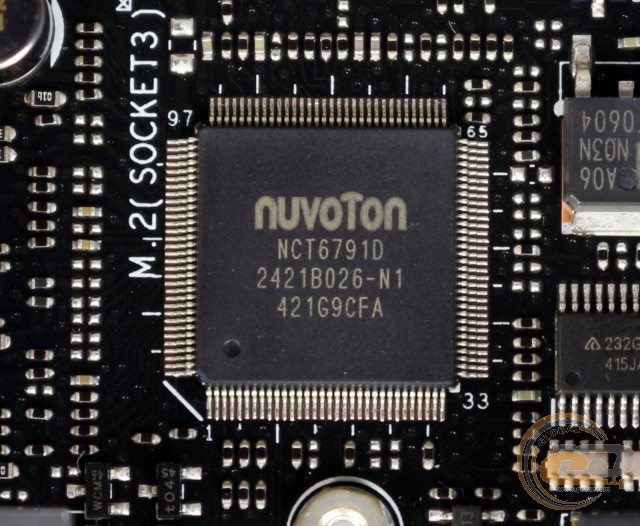

Можливості Multi I/O забезпечені мікросхемою NUVOTON NCT6791D, яка керує роботою системних вентиляторів, портом COM, а також забезпечує моніторинг.

ASUS Z97-WS

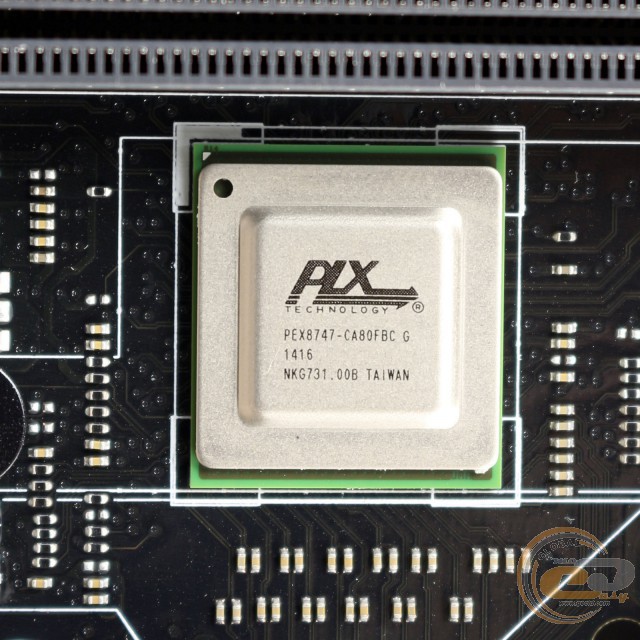

Для мультиплексування шини PCI Express 3.0 використовується мікросхема-комутатор PLX PEX8747.

ASUS Z97-WS

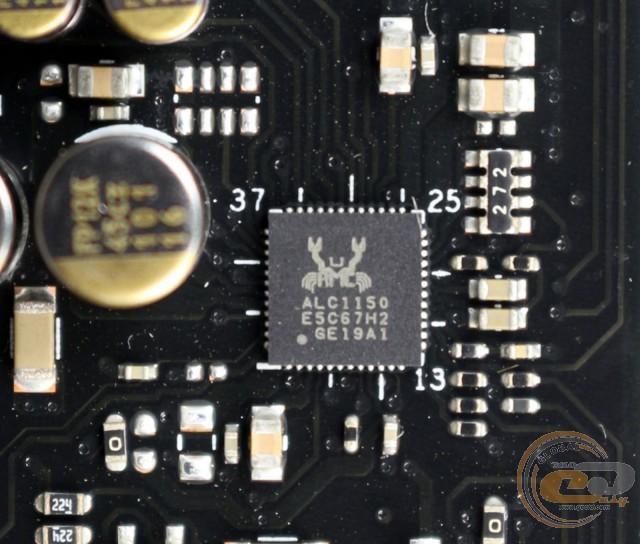

Звукова підсистема розглянутої материнської плати основана на флагманському 8-канальному HDA-кодеку Realtek ALC1150, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Вона здатна відтворювати аудіо з відношенням сигнал/шум на рівні 112 дБ і забезпечує запис звуку з відношенням сигнал/шум 104 дБ. Реалізована звукова підсистема може похвалитися можливістю відтворення lossless-аудіо із частотою дискретизації 192 кГц і шириною квантування 24 біт, підтримкою технологій DTS Ultra PC II, DTS Conneсt і BD Audio Layer Content Protection, а також присутністю порту S/PDIF out на інтерфейсній панелі.

ASUS Z97-WS

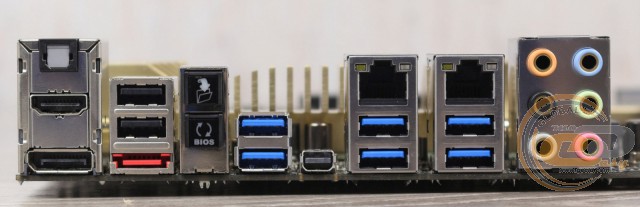

Інтерфейсна панель моделі ASUS Z97-WS включає до свого складу наступні порти:

  • 1 x HDMI;
  • 1 x Mini DisplayPort;
  • 1 x DisplayPort;
  • 2 x LAN (RJ45);
  • 6 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x eSATA 6 Гбіт/с;
  • 1 x Optical S/PDIF out;
  • 6 x аудіопортів;
  • 1 х клавіша «Q-Code Logger»;
  • 1 х клавіша «USB BIOS Flashback».

Подібну конфігурацію можна сміливо назвати дуже вдалою, враховуючи велику кількість портів USB, наявність eSATA, хороший набір актуальних відеовиходів, присутність двох мережевих інтерфейсів і зручне підключення багатоканальної акустики. Окремо нагадаємо про наявність двох комплектних плат розширення, які дозволяють винести два порти USB 2.0, один IEEE 1394 і один COM. Також не варто забувати про зручну процедуру оновлення прошивання BIOS із флеш-накопичувача завдяки кнопці «USB BIOS Flashback». Що ж стосується «Q-Code Logger», то дана функція служить для діагностики комп'ютера. Досить підключити USB-флешку й натиснути на клавішу «Q-Code Logger», щоб на накопичувач був записаний журнал усіх подій ASUS Q-Code поточної сесії.

ASUS Z97-WS

ASUS Z97-WS

В ASUS Z97-WS присутні досить широкі можливості для організації охолодження усередині системного корпусу. У наявності шість 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора, у той час як чотири інші призначені для системних вертушок.

UEFI BIOS

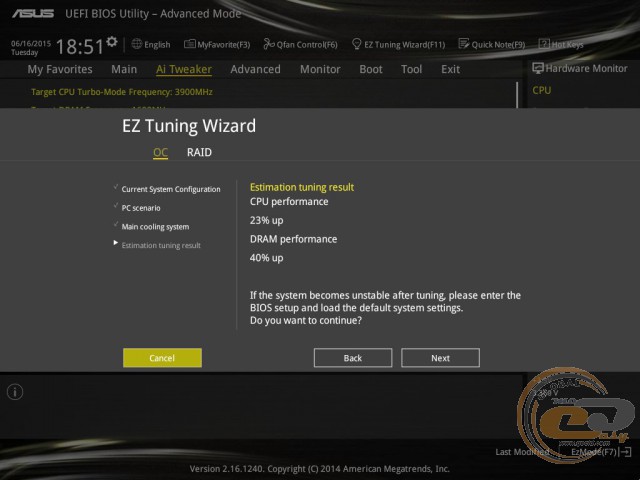

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання.

ASUS Z97-WS

ASUS Z97-WS

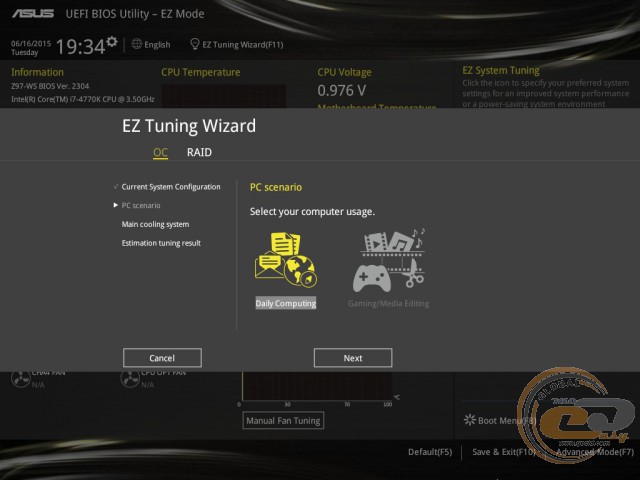

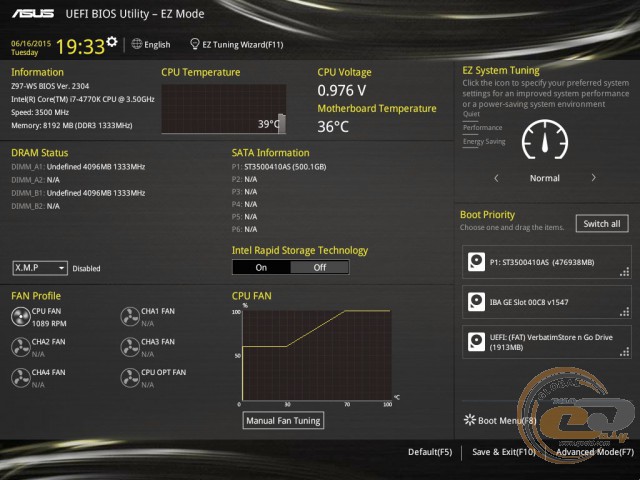

«EZ Mode», у якому всі необхідні параметри згруповані на одному екрані, а розгін здійснюється за допомогою «EZ Tuning Wizard».

ASUS Z97-WS

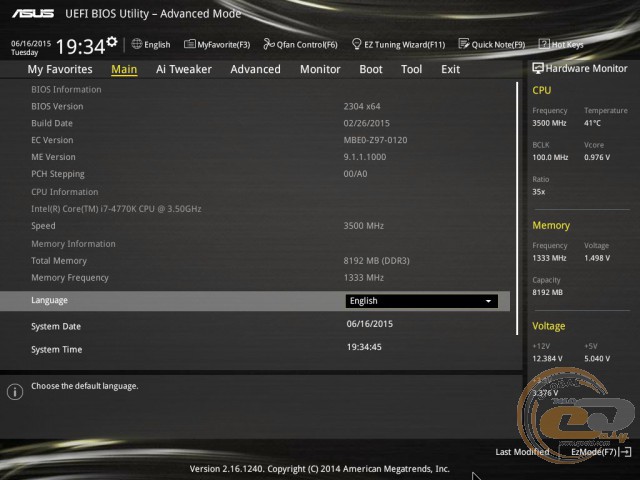

Або звичний «Advanced Mode», де всі налаштування необхідно виконувати вручну.

ASUS Z97-WS

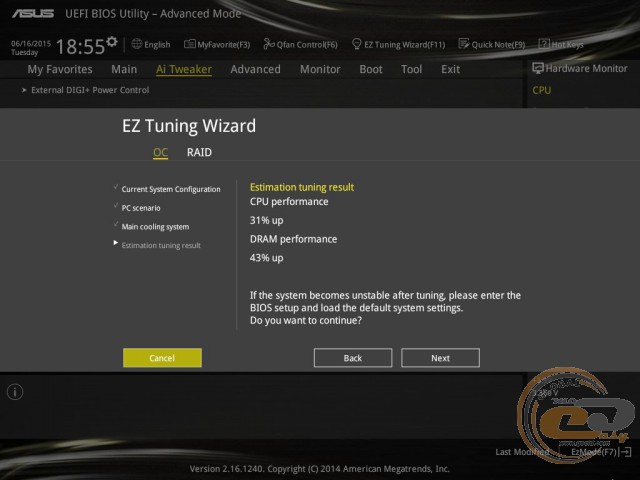

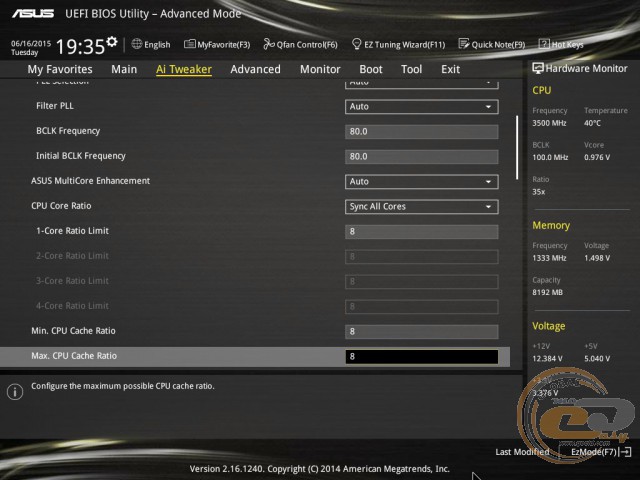

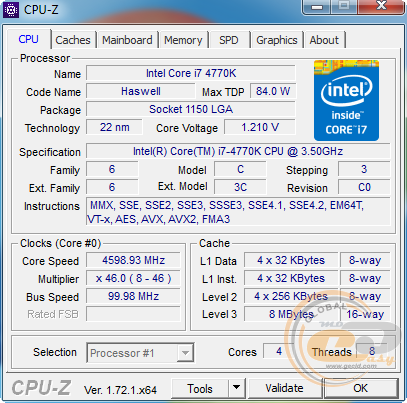

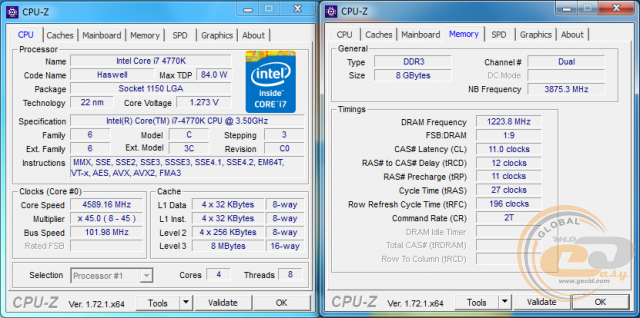

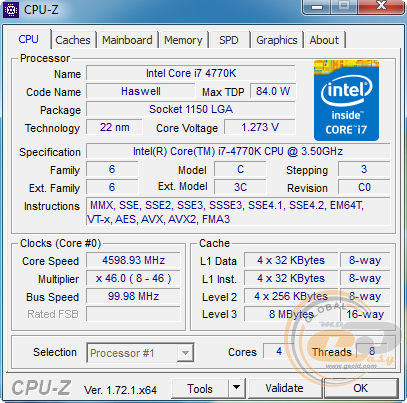

Усі пов'язані з розгоном системи пункти знаходяться у вкладці «AI Tweaker».

ASUS Z97-WS

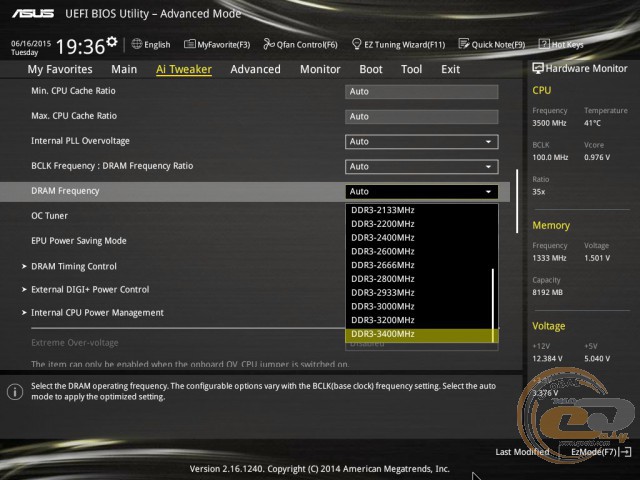

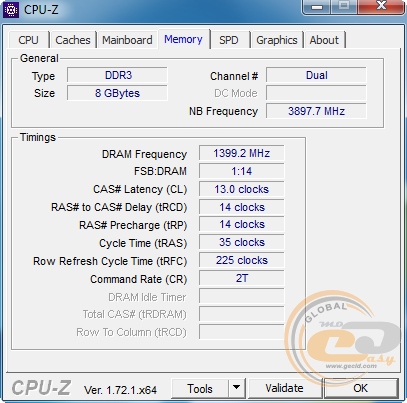

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3400 МГц.

ASUS Z97-WS

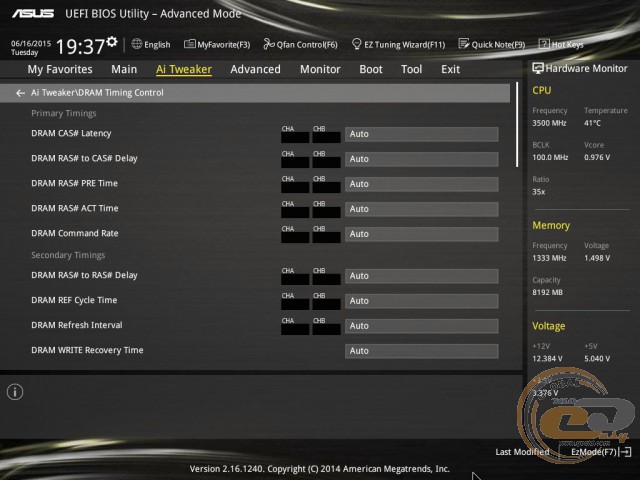

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

ASUS Z97-WS

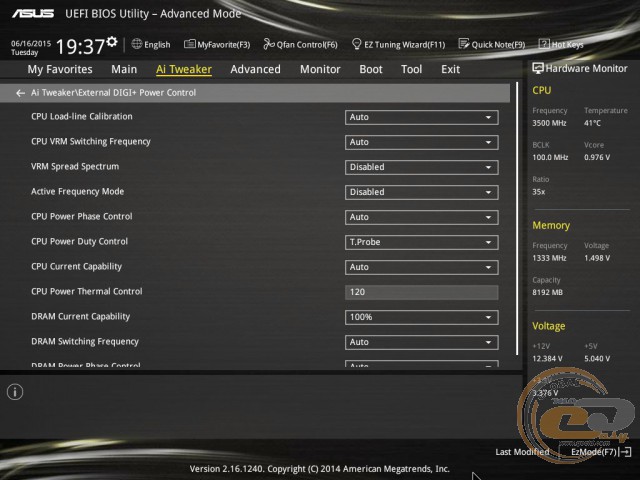

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+ VRM.

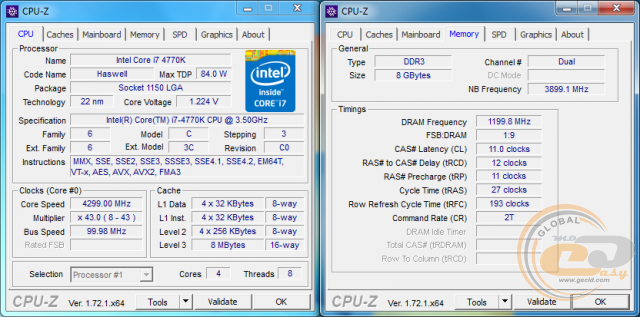

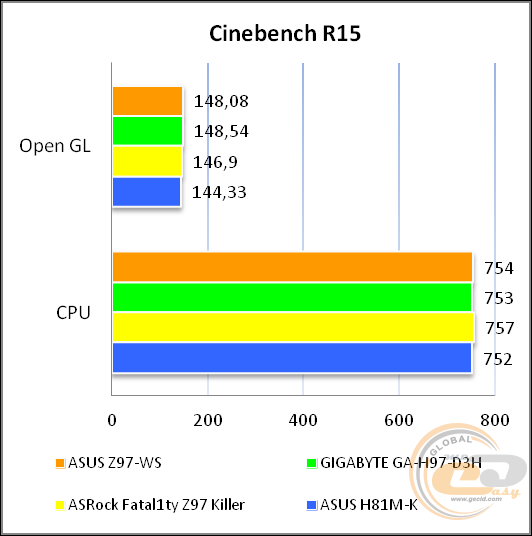

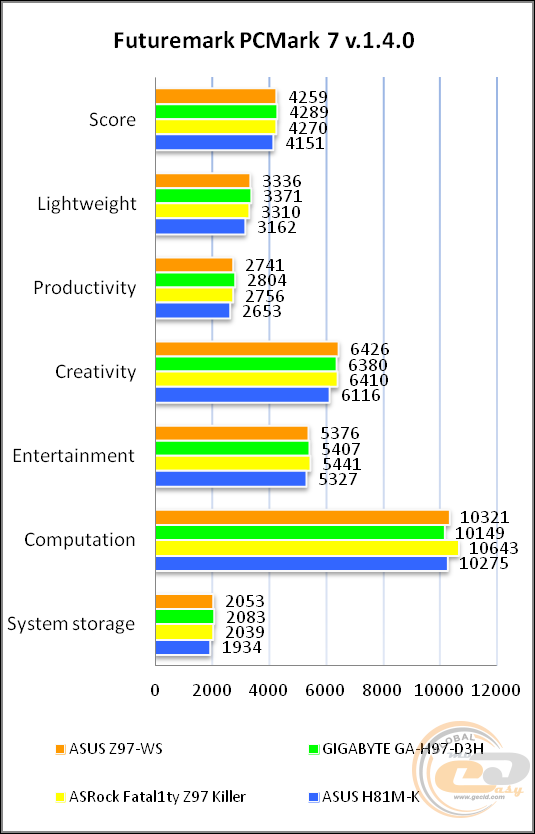

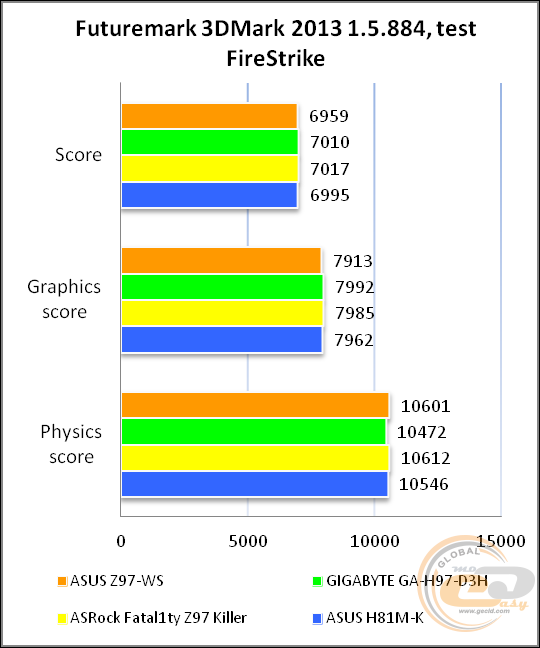

Налаштування, необхідні для розгону й оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини

BCLK Frequency

80,0 – 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативної пам'яті

Memory Frequency

800 – 3400



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота роботи ШІМ-контролера перетворювача живлення процесора

Fixed CPU VRM Switching Frequency (KHz)

250 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 – 127

1



Short Duration Package Power Limit

1 – 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920

0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Вхідна напруга на процесорі

CPU Input Voltage

0,800 – 2,700

0,010

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,20000 – 1,92000

0,00500

Напруга на чіпсеті

PCH Core Voltage

0,70000 – 1,80000

0,01250



PCH VLX Voltage

0,80000 – 2,00000

0,01250



VTTDDR Voltage

0,60000 – 1,00000

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500



Clock Crossing Boot Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Reset Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Voltage

0,10000 – 1,90000

0,00625



PLL Termination Voltage

1,00000 – 2,50000

0,01250

ASUS Z97-WS

ASUS Z97-WS

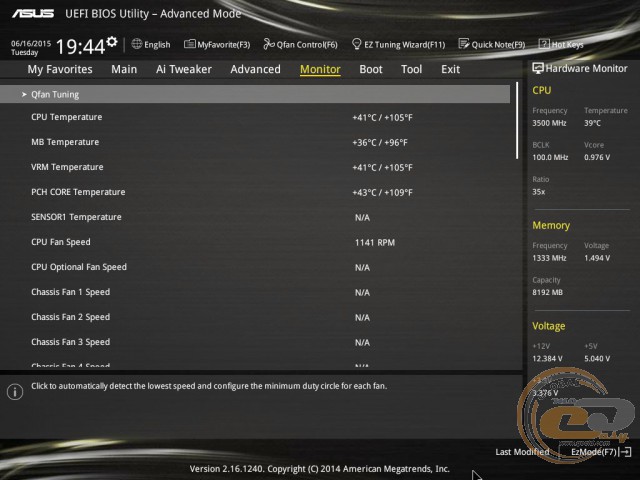

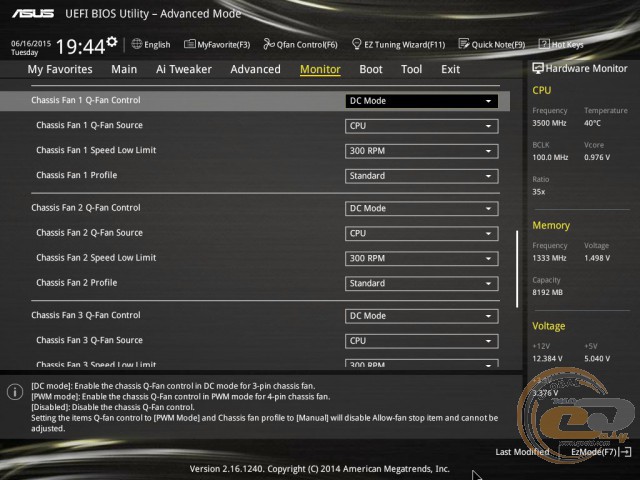

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора, модуля VRM і чіпсету. А от моніторити напруги на лініях живлення +12В, +5В і +3,3В, як і деякі інші параметри, можна з будь-якого розділу, оскільки ця інформація постійно відображається на правій бічній панелі.

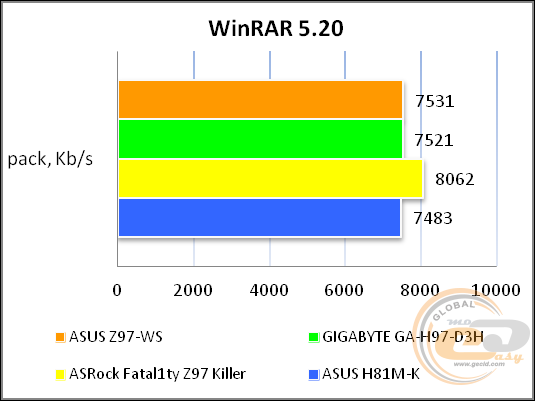

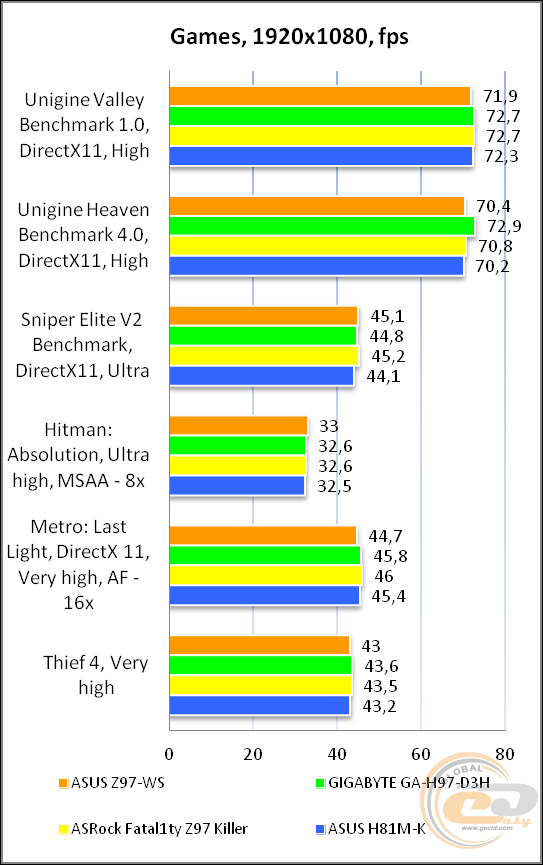

Окремо варто відзначити можливість зняття скріншотів у BIOS і підтримку російської мови.
