Огляд і тестування материнської плати ASUS Z97-PRO

Материнські плати компанії ASUS з індексом «PRO» завжди відрізнялися відмінним оснащенням і найвищою якістю виконання, що робить їх хорошим вибором для складання висококласного домашнього ігрового ПК із парою відеокарт. ASUS Z97-PRO, а саме про неї піде мова в даному огляді, виходячи з технічних характеристик, є саме такою моделлю. Завдяки використанню флагманського чіпсету Intel Z97, а також пари контролерів компанії ASMedia, вона може похвалитися підтримкою не тільки інтерфейсів SATA Express і M.2 із пропускною здатністю 10 Гбіт/с, але й збільшеною кількістю портів USB 3.0 і SATA 6 Гбіт/с. Відзначимо, що на момент написання огляду новинка вже доступна у продажі за середньою вартістю близько 250 – 260 доларів США. При цьому доплативши всього 10 доларів США, ви зможете придбати модифікацію ASUS Z97-PRO(Wi-Fi ac), яка, як неважко здогадатися з її назви, містить попередньо встановлений модуль бездротових інтерфейсів Wi-Fi і Bluetooth. З іншого боку, якщо даний модуль вже є у вас в наявності, ніщо не перешкодить вам встановити його на ASUS Z97-PRO, благо відповідний роз’єм на інтерфейсній панелі нікуди не подівся.

Однак давайте, нарешті, розглянемо докладну технічну специфікацію новинки від ASUS.

ASUS Z97-PRO

Специфікація материнської плати ASUS Z97-PRO:

Виробник

ASUS

Модель

Z97-PRO (rev 1.01)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

3200* / 3100* / 3000* / 2933* / 2800* / 2666* / 2600* / 2400* / 2200* / 2133* / 2000* / 1866* / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

2 x PCI Express 3.0 x16

1 х PCI Express 2.0 x16

x16

x8+х8

x8+x8+x4

4 x PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel Z97 підтримує:

1 x M.2 (M.2 2260, M.2 2280)

6 x SATA 6 Гбіт/с

1 x SATA Express

RAID 0, RAID 1, RAID 5, RAID 10

Контролер ASMedia ASM1061 підтримує:

2 x SATA 6 Гбіт/с

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x DVI-D

1 x D-Sub

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

1 x Optical S/PDIF out

6 x аудіопортів

1 х PS/2 (для підключення мишки або клавіатури)

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

8 x SATA 6 Гбіт/с

1 х роз’єм TPM

1 x конектор виведення звуку на передню панель

1 x S/PDIF out

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х клавіша MemOK!

1 х роз’єм DRCT

1 х колодка TB_HEADER

1 x клавіша ввімкнення

1 x перемикач TPU

1 x перемикач EPU

1 х перемикач EZ_XMP

1 x клавіша USB BIOS Flashback

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.8, DMI 2.7, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

4 x кабелі SATA

1 х місток 2-Way NVIDIA SLI

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS Z97-PRO

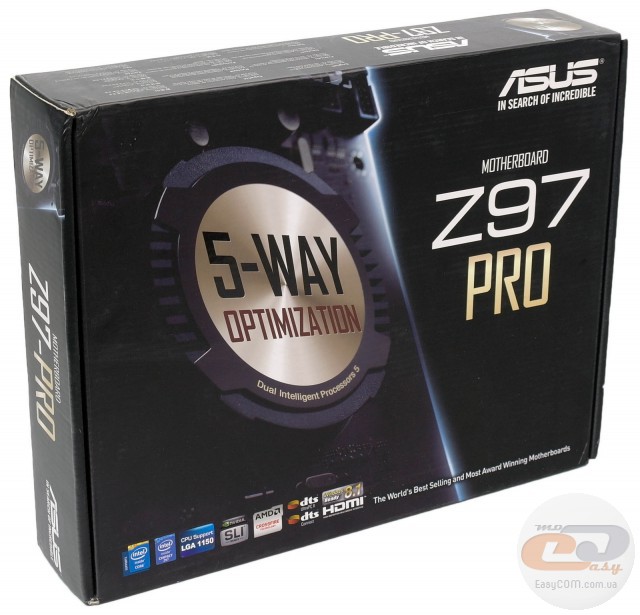

Упаковка материнської плати ASUS Z97-PRO традиційно виконана у вигляді картонної коробки, прикрашеної якісною та стильною поліграфією (у цьому випадку із зображенням круглого радіатора охолодження чіпсету, який став символом оновленої лінійки пристроїв компанії ASUS). На лицьовій стороні коробки можна виділити найменування компанії-виробника та моделі пристрою. Також відзначимо логотипи в нижній частині, які свідчать про підтримку технологій AMD CrossFireX і NVIDIA SLI, операційної системи Windows 8.1, а також аудіотехнологій DTS Connect і DTS UltraPC II.

ASUS Z97-PRO

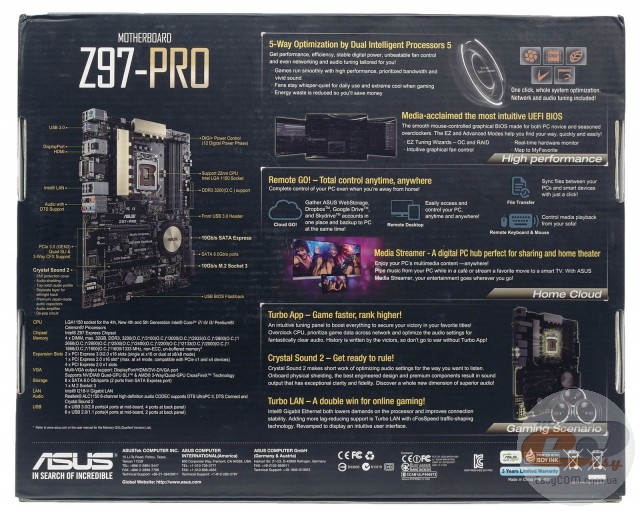

На звороті упаковки можна ознайомитися із зображенням материнської плати, її короткими технічними характеристиками, а також із ключовими особливостями та перевагами:

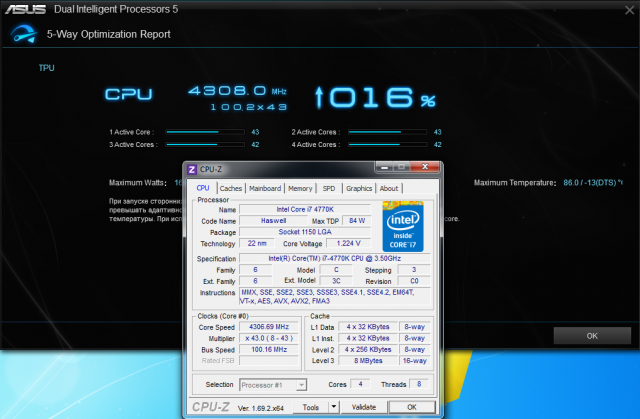

  • Dual Intelligent Processors 5 with 5-Way Optimization – плата оснащена двома інтелектуальними чіпами: енергетичним процесором (Energy Processing Unit – EPU) і TurboV-процесором (TurboV Processing Unit – TPU). П'яте покоління цих мікросхем працює разом із цифровою підсистемою живлення DIGI+VRM і технологіями Fan Xpert 3 і TurboAPP, що дозволяє виконувати тонку оптимізацію роботи системи залежно від поточних потреб користувача.
  • TurboAPP – забезпечує можливість вибору необхідного рівня продуктивності системи для кожного окремого додатка. Фірмове ПЗ дозволяє налаштувати не тільки продуктивність, але й вибрати для кожного додатка свій аудіопрофиль, а також сконфігурувати пріоритизацію мережевого трафіку.
  • Crystal Sound 2 - попередньо встановлений на материнській платі аудіокодек Realtek ALC1150, в обв'язці якого використовується спеціальний підсилювач, пропонує підтримку восьмиканального звуку та забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 112 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується спеціальна технологія екранування EMI Protection Covering. Для забезпечення максимальної якості звуку застосовуються аудіоконденсатори компанії Nichicon. Останніми за списком, але далеко не останніми за значимістю, є підтримка технологій DTS Conneсt і DTS Ultra PC II, а також присутність порту S/PDIF out на інтерфейсній панелі.
  • TurboLAN – за допомогою комплектного ПЗ можна контролювати мережеву активність ПК у режимі реального часу, а також встановлювати кожній програмі пріоритет на доступ до мережевих ресурсів.

ASUS Z97-PRO

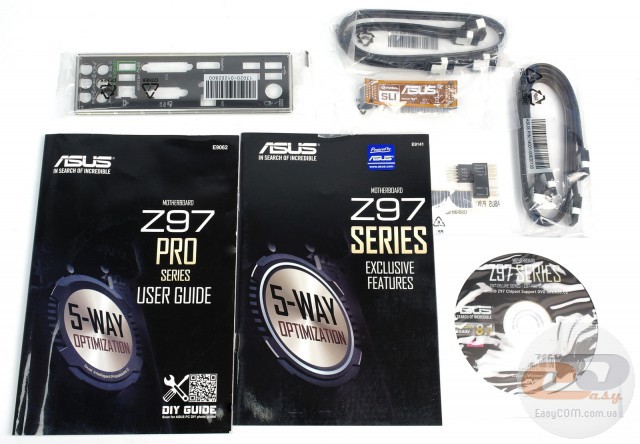

У коробці з ASUS Z97-PRO ми виявили наступний набір аксесуарів:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • чотири SATA-шлейфи;
  • набір ASUS Q-Connectors;
  • місток 2-Way NVIDIA SLI;
  • заглушку інтерфейсної панелі.

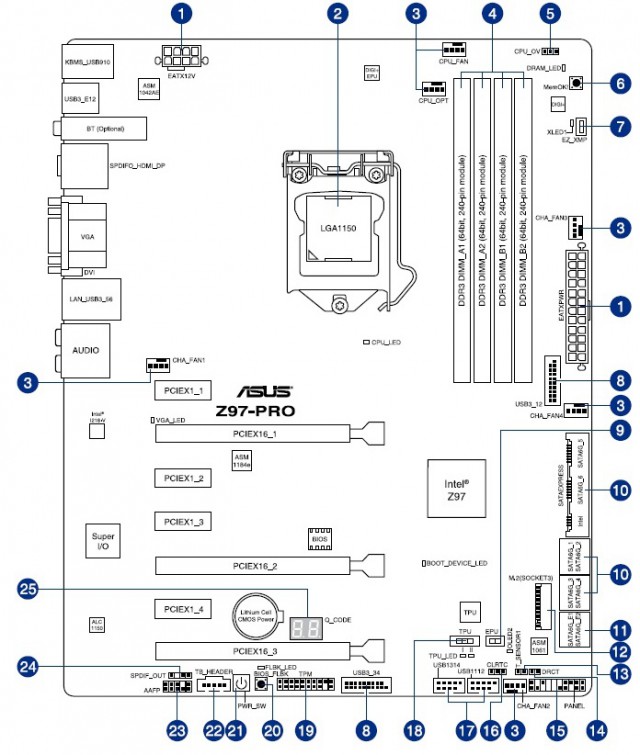

Дизайн і особливості плати

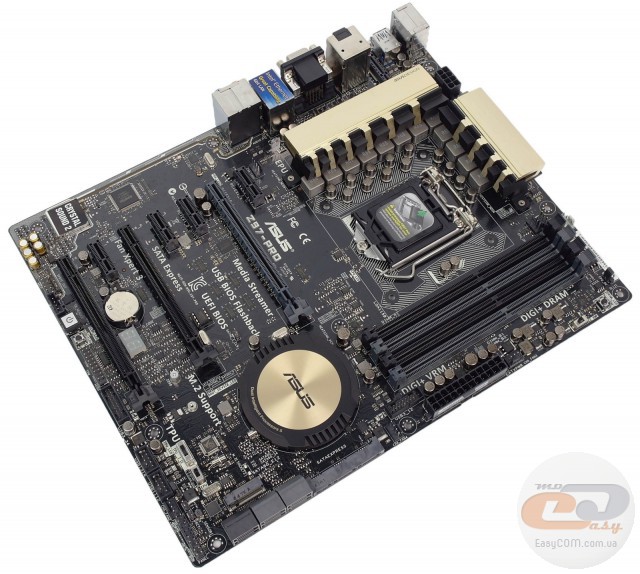

ASUS Z97-PRO

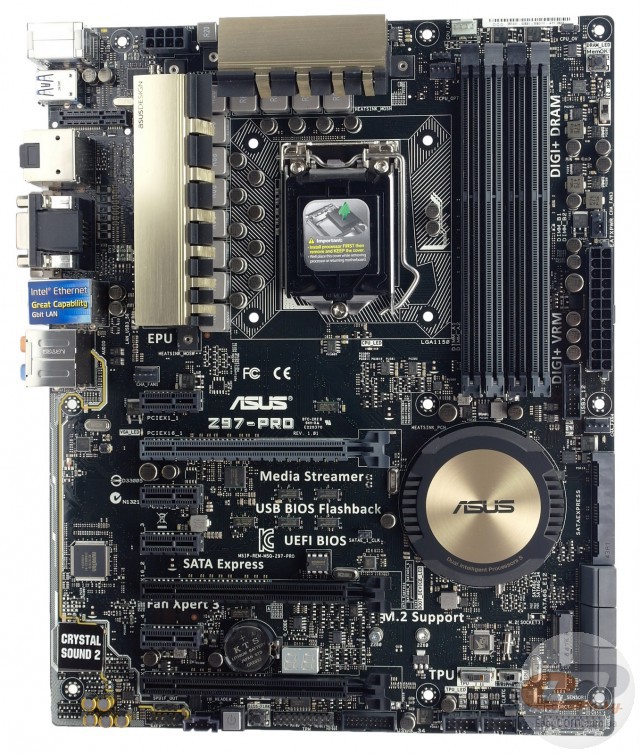

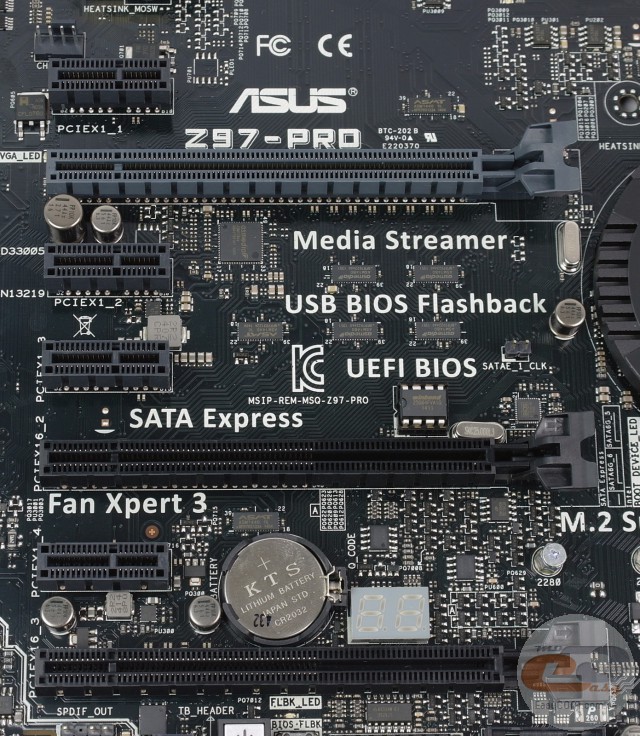

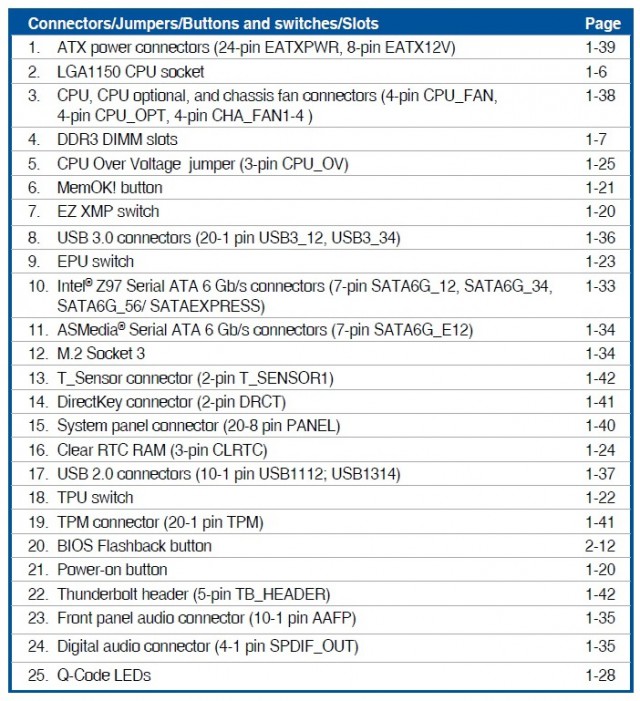

Друкована плата чорного кольору формату ATX (305 х 244 мм) відмінно поєднується із золотистими радіаторами системи охолодження, що надає новинці певний шарм, властивий високорівневим продуктам.

Говорячи про компонування, варто відзначити, що для більшої зручності складання системи DIMM-слоти обладнані засувками тільки з одного боку, а всі ключові порти та роз’єми зручно згруповані по краях текстоліту. У підсумку ніяких претензій під час складання тестової системи на основі ASUS Z97-PRO у нас не виникло, оскільки всі ключові елементи розташовані на своїх оптимальних місцях.

ASUS Z97-PRO

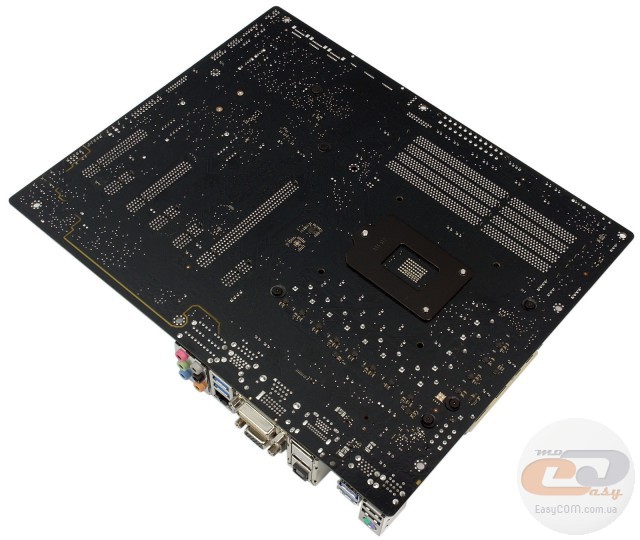

Зворотна сторона материнської плати зустрічає нас звичною опорною пластиною процесорного роз’єму та гвинтами кріплення трьох радіаторів системи охолодження.

ASUS Z97-PRO

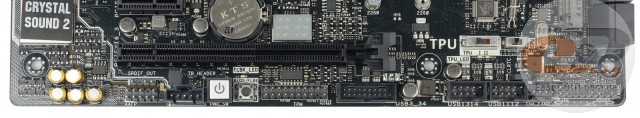

У нижній частині друкованої плати ASUS Z97-PRO розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, колодка TB_HEADER (для реалізації інтерфейсу Thunderbolt), клавіші вимкнення ПК і USB BIOS Flashback, порт TPM, діагностичний LED-індикатор, роз’єм DRCT (дозволяє підключити додаткову клавішу для переходу в BIOS і винести її, наприклад, на фронтальну панель корпусу), а також колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB 2.0 і одну для USB 3.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі. Що стосується USB 3.0, то на ASUS Z97-PRO їх усього вісім: чотири внутрішні та два на інтерфейсній панелі реалізовані силами чіпсету, тоді як два додаткові зовнішні інтерфейси функціонують завдяки контролеру ASMedia ASM1042.

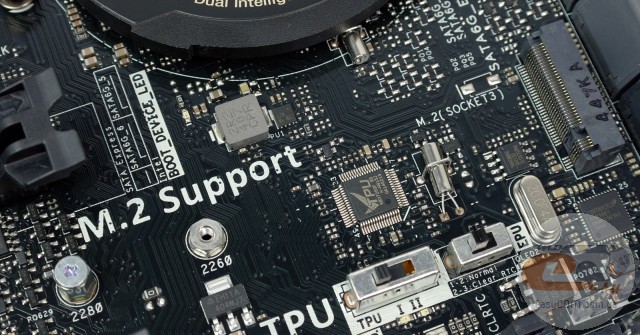

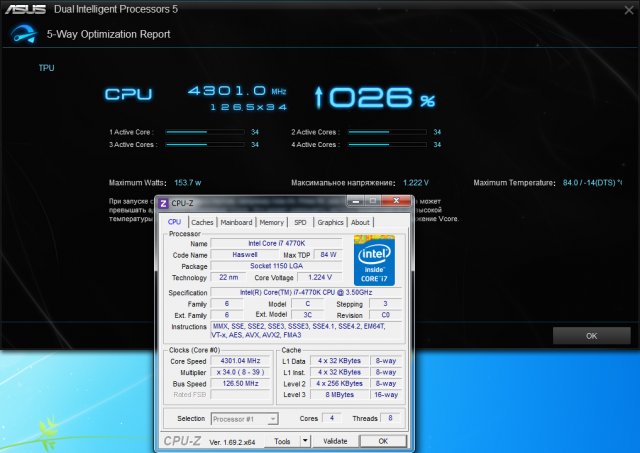

Окремої уваги заслуговують два невеликі перемикачі: TPU і EPU. Перший має три положення: «Вимкн.», «1» (автоматичний розгін системи за допомогою збільшення множника) і «2» (автоматичний розгін за допомогою збільшення частоти системної шини та процесорного множника). Другий тумблер має всього два положення і відповідає за активацію функції енергозбереження (EPU).

ASUS Z97-PRO

ASUS Z97-PRO

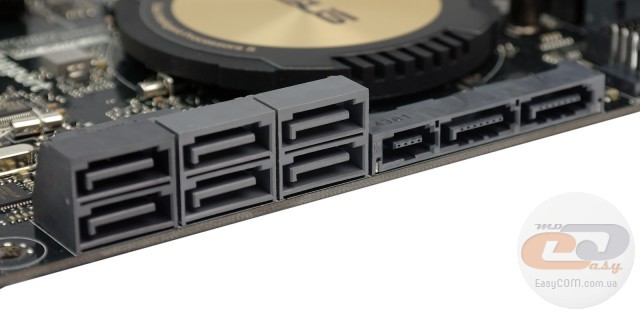

Можливості організації дискової підсистеми представлені роз’ємом M.2 (підтримуються формати SSD-накопичувачів M.2 2260 і M.2 2280), вісьмома портами SATA 6 Гбіт/с, а також одним SATA Express. Робота всіх інтерфейсів реалізована силами чіпсету. Виключення становлять лише два порти SATA, які функціонують завдяки контролеру ASMedia ASM1061. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

У зв'язку з нестачею вільних чіпсетних ліній, інтерфейс M.2 ділить пропускну здатність із SATA Express, тому одночасне їхнє використання неможливе.

ASUS Z97-PRO

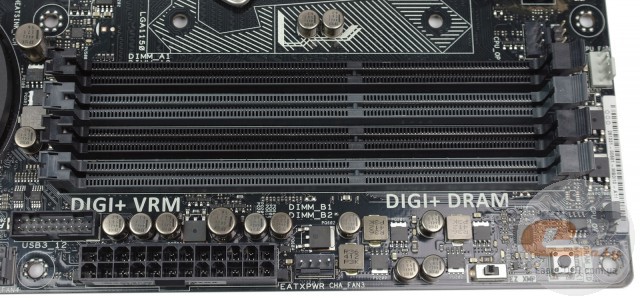

Системна плата ASUS Z97-PRO оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах від 1333 до 1600 МГц у номінальному режимі та до 3200 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Слід згадати про наявність у цій же області текстоліту другої колодки для підключення виносної панелі з портами USB 3.0, клавіші MemOK!, яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи, а також перемикача EZ XMP, який служить для активації відповідних XMP-профілів оперативної пам'яті.

ASUS Z97-PRO

ASUS Z97-PRO

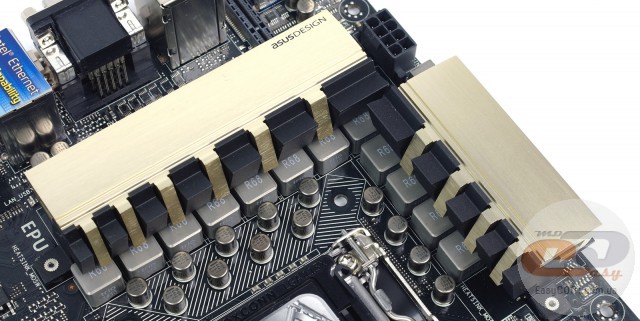

Система охолодження новинки складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 39,3°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 32,4°C.

Незважаючи на дещо підвищену температуру чіпсету, дані результати можна сміливо оцінити як хороші.

ASUS Z97-PRO

ASUS Z97-PRO

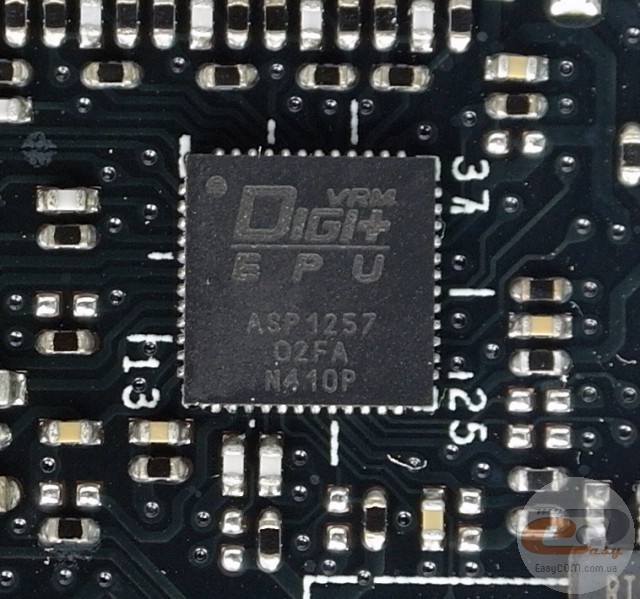

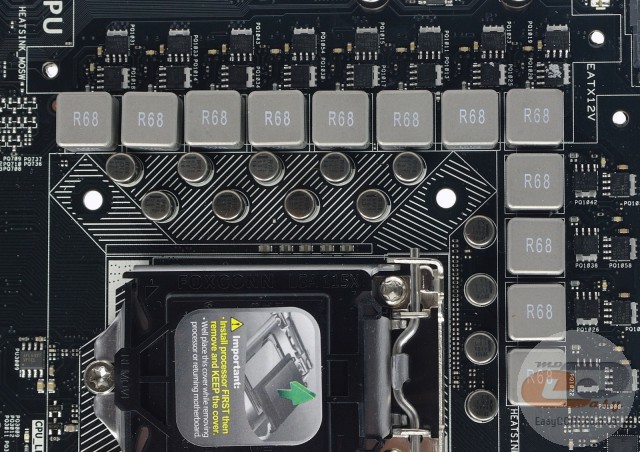

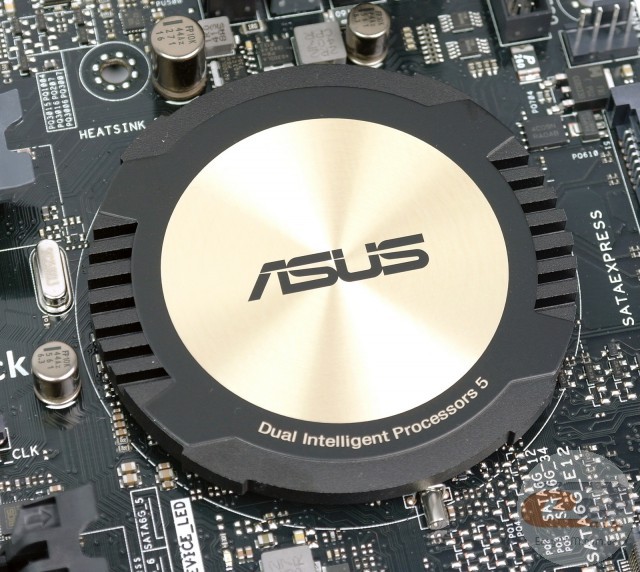

Живлення процесора здійснюється за посиленою 12-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1257 із вбудованою підсистемою керування енергоспоживанням DIGI+VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори зі збільшеним в 2,5 рази терміном служби та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

ASUS Z97-PRO

Для розширення функціональності материнської плати ASUS Z97-PRO присутні сім слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16 (у режимі х8);
  6. PCI Express 2.0 x1;
  7. PCI Express 2.0 x16 (у режимі х4).

У цьому випадку в розпорядженні користувача три повнорозмірні роз’єми PCI Express x16 для встановлення відеокарт, два з яких підключені до процесора та ділять між собою 16 ліній стандарту PCI Express 3.0. У свою чергу третій слот підключений до чіпсету, і його пропускна здатність обмежена чотирма лініями стандарту PCI Express 2.0. У підсумку, на нашу думку, найбільше логічно буде використовувати новинку для складання ігрового ПК максимум із двома відеокартами, оскільки схема х8+х8+х4 не дозволить повною мірою розкрити потенціал зв'язування із трьох високопродуктивних графічних прискорювачів.

У зв'язку з наявністю кількох додаткових контролерів спостерігається нестача вільних чіпсетних ліній, відповідно, присутній ряд обмежень. Так, слот PCI Express 2.0 x16 ділить лінії із двома портами USB 3.0 на інтерфейсній панелі (на схемі USB3_E12) і четвертим слотом PCI Express 2.0 x1 (на схемі PCIe x1_4). Тому за замовчуванням його пропускна здатність обмежена тільки однією лінією. Також два слоти PCI Express 2.0 x1 (на схемі PCIe x1_2 і PCIe x1_3) підключені до однієї лінії, отже, один з них (PCIe x1_2) за замовчуванням відключений, що цілком логічно, оскільки доступ до нього в більшості випадків буде перекритий системою охолодження відеокарти.

ASUS Z97-PRO

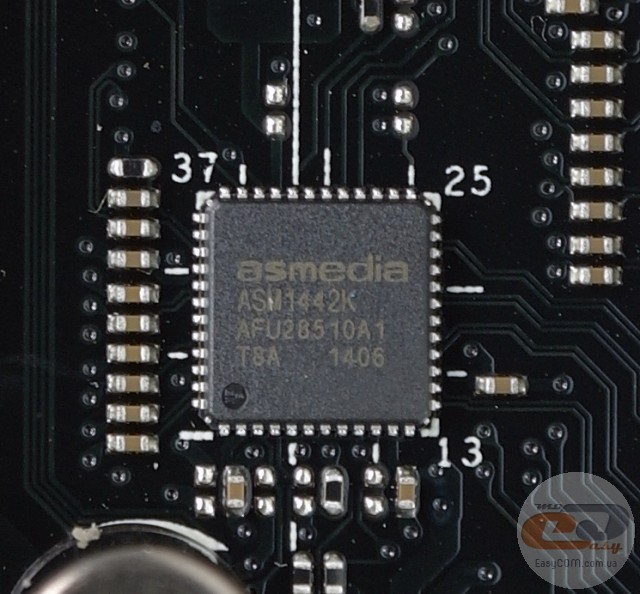

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні чотири відеовиходи: HDMI, DisplayPort, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS Z97-PRO

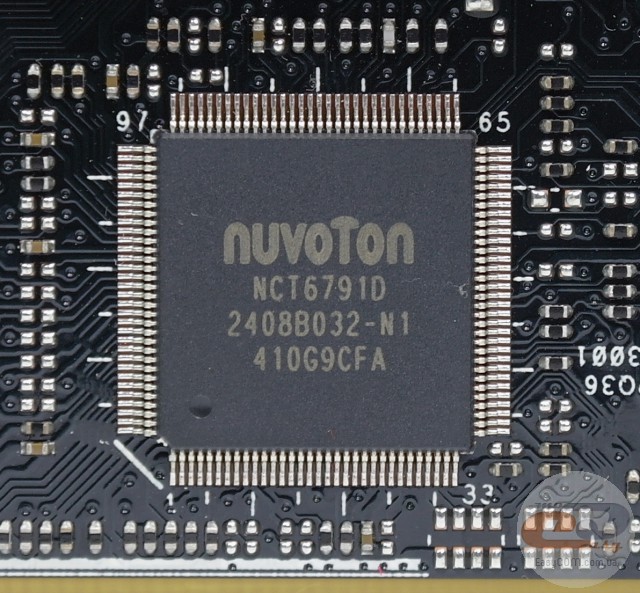

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

ASUS Z97-PRO

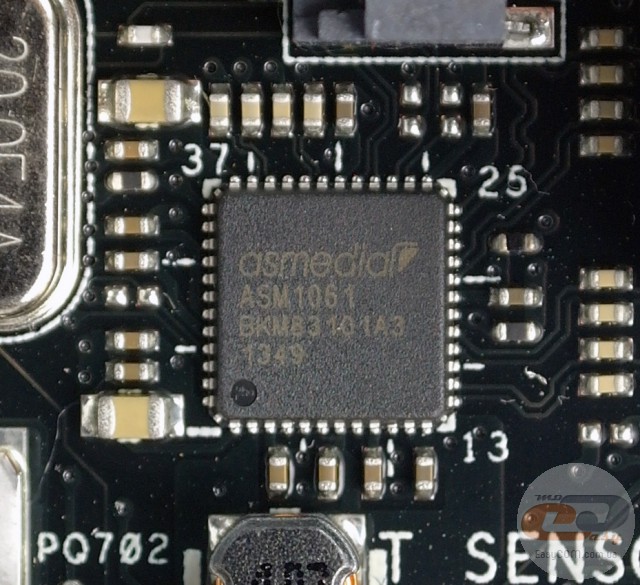

Два додаткові порти SATA 6 Гбіт/с реалізовані за допомогою контролера ASMedia ASM1061.

ASUS Z97-PRO

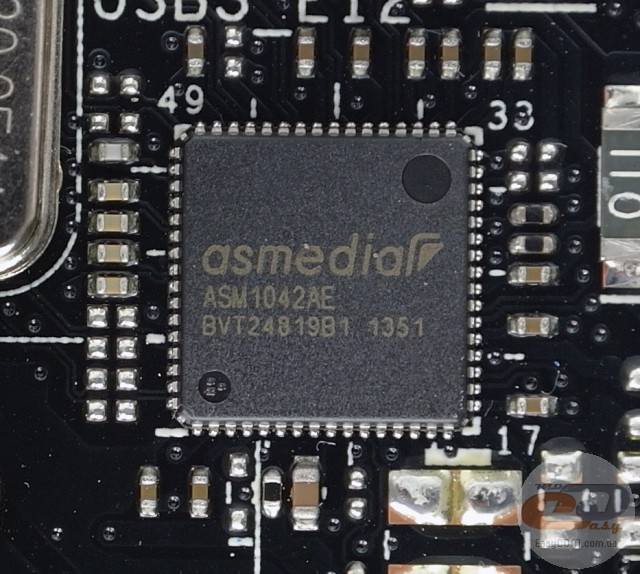

Два роз’єми USB 3.0 на інтерфейсній панелі функціонують завдяки контролеру ASMedia ASM1042AE.

ASUS Z97-PRO

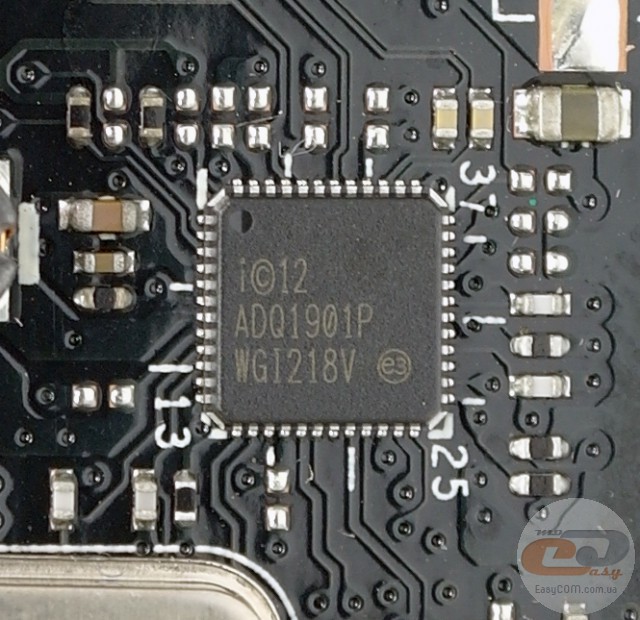

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI218V. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе виконати фірмова утиліта TurboLAN.

ASUS Z97-PRO

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC1150, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Вона має ряд фірмових особливостей (концепція Crystal Sound 2), про які ми згадували на початку огляду.

ASUS Z97-PRO

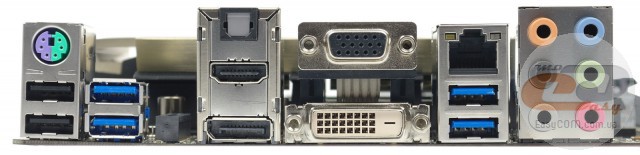

Інтерфейсна панель моделі ASUS Z97-PRO включає до свого складу наступні порти:

  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 для підключення мишки або клавіатури;
  • 1 x Optical S/PDIF out;
  • 6 x аудіопортів.

Відзначимо дуже вдалу конфігурацію інтерфейсної панелі, яка включає до свого складу шість портів USB, усі найбільш затребувані відеовиходи, можливість підключення периферії з інтерфейсом PS/2, оптичний аудіовихід, а також зручне підключення багатоканальної акустики. Додатково варто нагадати, що новинка оснащена роз’ємом, у який може бути встановлений модуль бездротових інтерфейсів Wi-Fi і Bluetooth 4.0.

ASUS Z97-PRO

ASUS Z97-PRO

Можливості організації охолодження усередині системного корпусу в ASUS Z97-PRO дуже хороші. У наявності шість 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як чотири інші призначені для системних вертушок.

UEFI BIOS

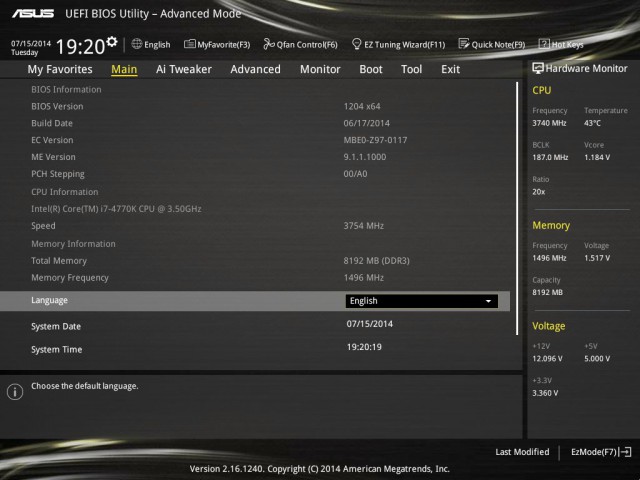

Материнська плата ASUS Z97-PRO використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання.

ASUS Z97-PRO

ASUS Z97-PRO

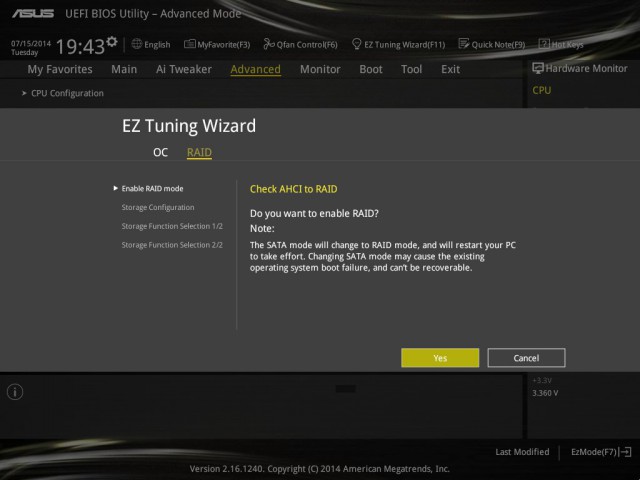

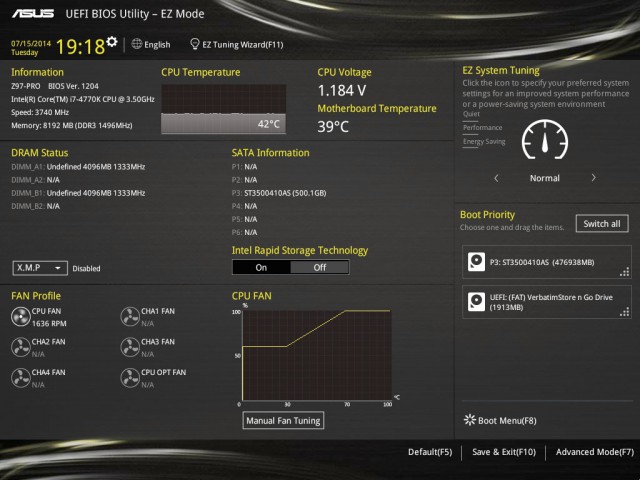

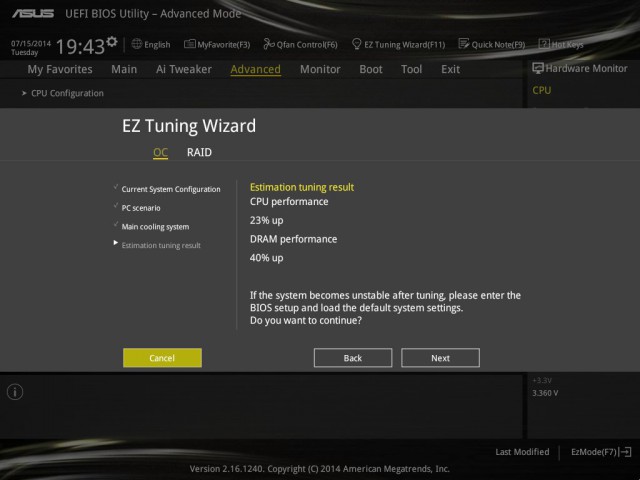

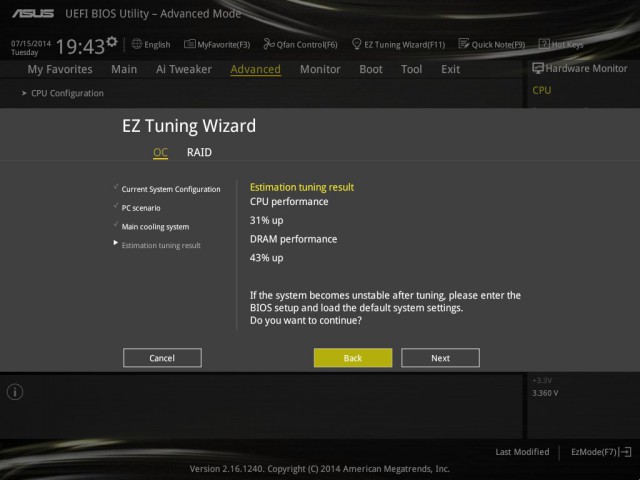

EZ Mode, у якому всі необхідні налаштування згруповані на одному екрані, а розгін здійснюється за допомогою EZ Tuning Wizard.

ASUS Z97-PRO

Або звичний Advanced Mode, де всі налаштування необхідно виконувати вручну.

ASUS Z97-PRO

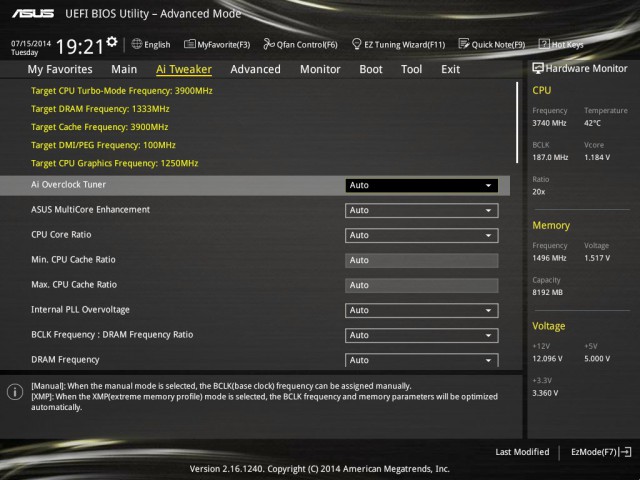

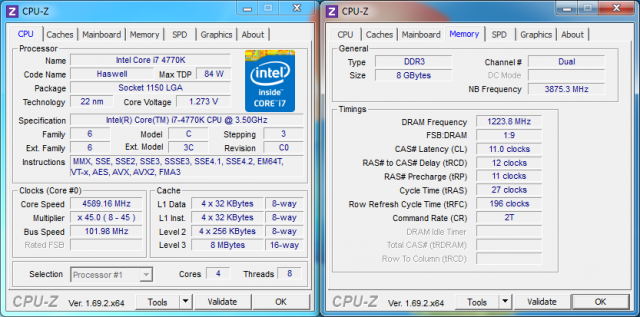

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

ASUS Z97-PRO

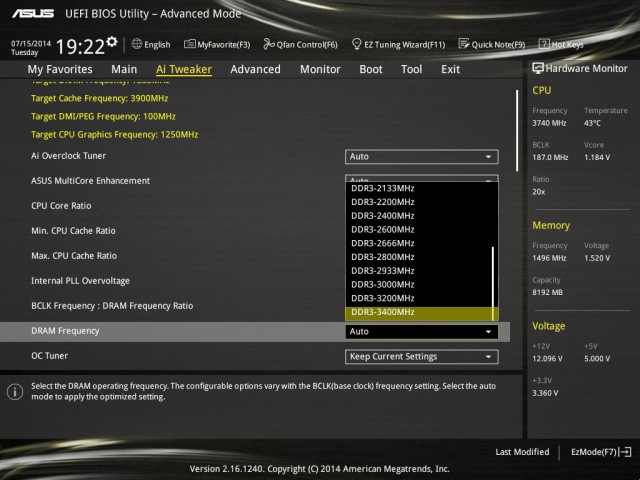

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3400 МГц.

ASUS Z97-PRO

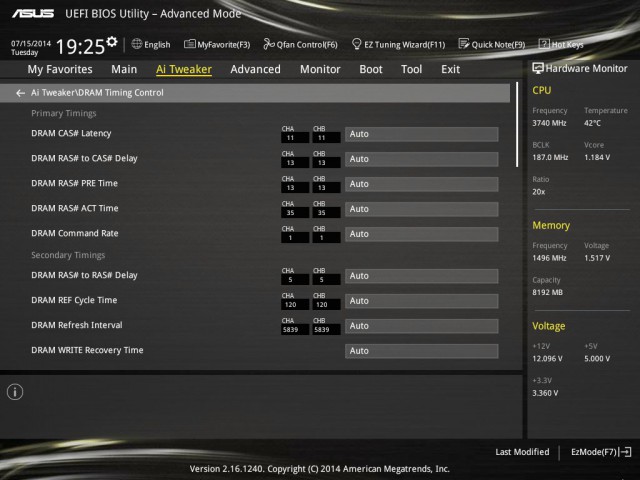

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

ASUS Z97-PRO

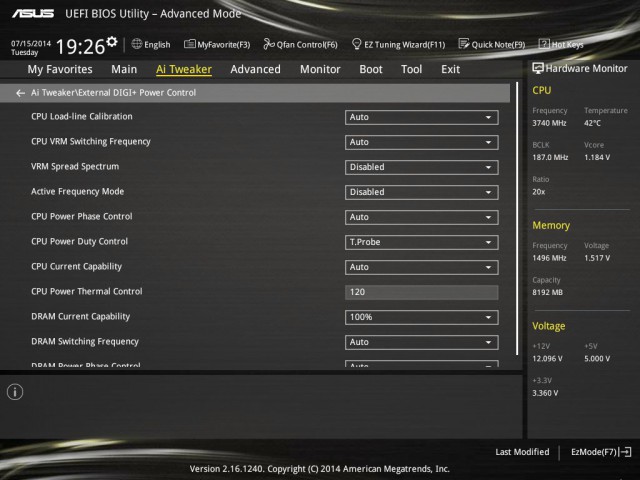

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+.

Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини

Initial BCLK Frequency

80,0 – 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативної пам'яті

Memory Frequency

3400, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800,

1600, 1400, 1333, 1066, 800



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота роботи ШІМ-контролера перетворювача живлення процесора

Fixed CPU VRM Switching Frequency(KHz)

300 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920



0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001

Напруга на системному агенті

CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Вхідна напруга на процесорі

CPU Input Voltage

0,800 – 2,700

0,010

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,20000 – 1,92000

0,00500

Напруга на чіпсеті

PCH Core Voltage

0,70000 – 1,50000

0,01250



PCH VLX Voltage

1,20000 – 2,00000

0,01250



VTTDDR Voltage

0,60000 – 1,00000

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0.39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0.39500 – 0,63000

0,00500



Clock Crossing Vboot

0,10000 – 1,90000

0,00625



Clock Crossing Reset Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Voltage

0,10000 – 1,90000

0,00625

ASUS Z97-PRO

ASUS Z97-PRO

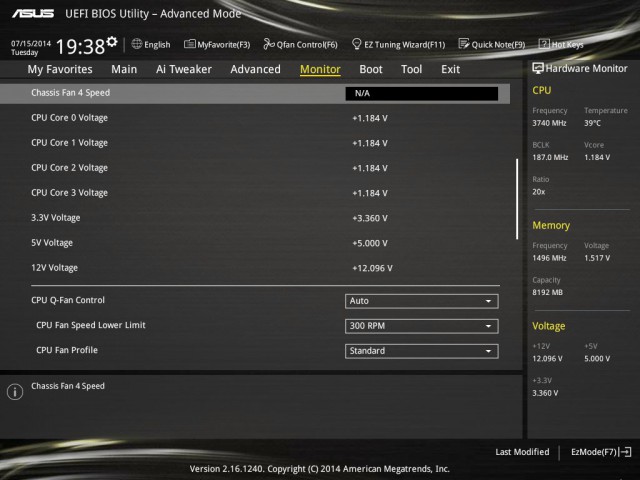

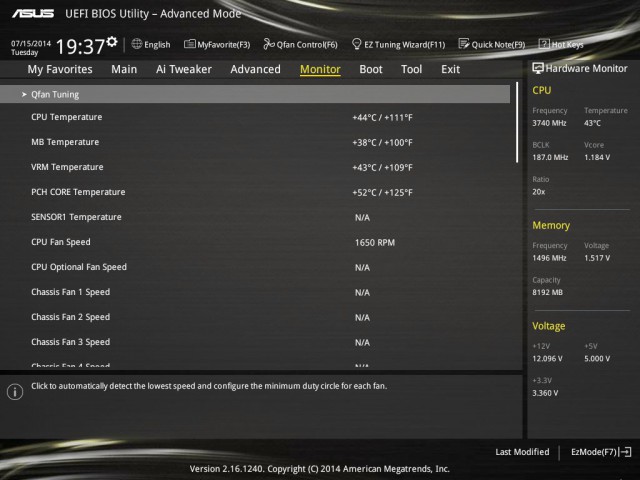

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково в даному розділі можна стежити за напругою на ядрі процесора та на лініях живлення +12В, +5В і +3,3В.

Можливість моніторингу напруги живлення модулів пам'яті реалізована в правій колонці, яка видна і в інших розділах.

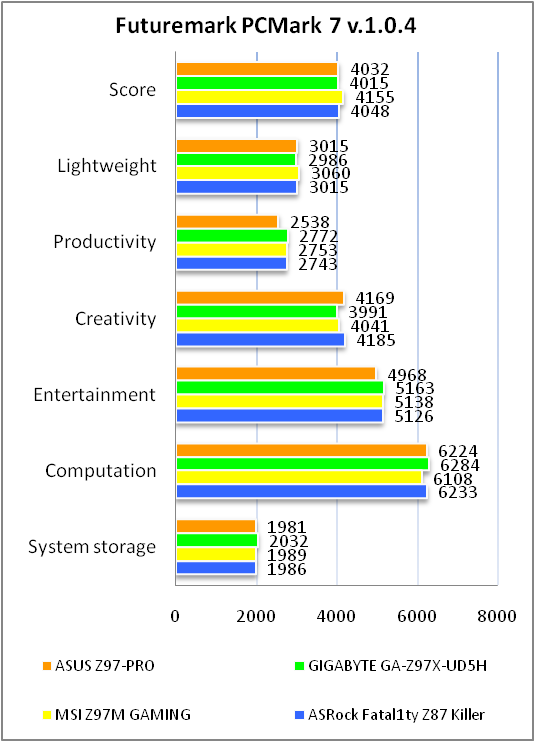

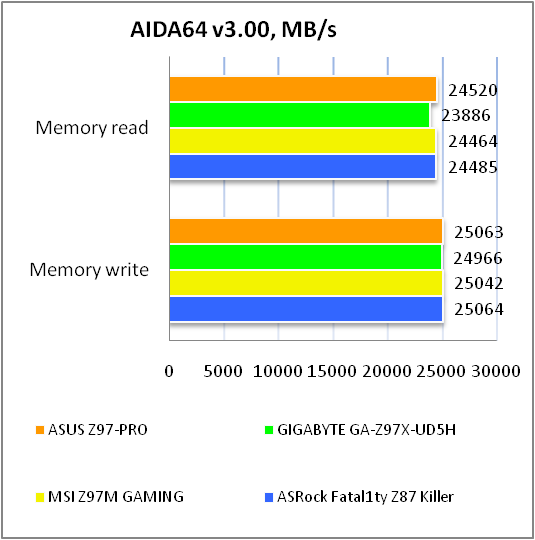

Окремо варто відзначити можливість зняття «скріншотів» в BIOS і підтримку російської мови.
