Огляд і тестування материнської плати ASUS Z97-AR

Материнська плата ASUS Z97-AR є одним із рішень середнього класу від компанії ASUS. На момент написання огляду її середня вартість становила близько 190 доларів США, що практично ідентично ціні раніше розглянутої нами ASUS Z97-A. У зв'язку з настільки близьким сусідством двох моделей, цікаво буде порівняти їхні можливості для вибору оптимального варіанту.



ASUS Z97-AR

ASUS Z97-A

USB 3.0

зовнішні/внутрішні

4/2

4/2

USB 2.0

зовнішні/внутрішні

2/6

2/6

Оперативна пам'ять

4 x DIMM

 до 32 ГБ

 4 x DIMM

до 32 ГБ

PCIe 3.0 x16

2

2

PCIe 2.0 x16

1 (у режимі х2)

1 (у режимі х2)

PCIe x1

2

2

PCI

2

2

Схеми розподілу ліній

х16

х8+х8

х8+х8+х2

х16

х8+х8

х8+х8+х2

Відеовиходи

HDMI

DisplayPort

HDMI

DisplayPort

DVI-D

D-Sub

Аудіовиходи

5
Optical S/PDIF-out

5
Optical S/PDIF-out

SATA 6 Гбіт/с

4

4

SATA Express

1

1

eSATA

Немає

Немає

M.2

(підтримувані формати накопичувачів)

1

(2260/2280)

1

(2260/2280)

Thunderbolt

Немає

Немає

LAN

1

1

Wi-Fi

Немає

Немає

Bluetooth

Немає

Немає

Фази живлення

8

8

Формат

ATX

ATX

Як бачимо, відмінності між двома моделями настільки мінімальні, що стає зрозумілим настільки близьке їхнє цінове позиціонування. Фактично, заощадивши буквально кілька доларів США й вибравши ASUS Z97-AR замість ASUS Z97-A, ви позбудетеся двох додаткових відеовиходів і одного кабелю SATA у комплекті поставки. В іншому ж їхні можливості, виходячи зі специфікацій, на перший погляд ідентичні. Однак давайте не будемо робити передчасних висновків і більш докладно розглянемо новинку.

ASUS Z97-AR

Специфікація материнської плати ASUS Z97-AR:

Виробник

ASUS

Модель

Z97-AR (rev 1.0)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

3200* / 3100* / 3000* / 2933* / 2800* / 2666* / 2500* / 2400* / 2200* / 2133* / 2000* / 1866* / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

2 x PCI Express 3.0 x16

1 х PCI Express 2.0 x16

x16

x8+х8

x8+x8+x2

2 x PCI Express 2.0 x1

2 x PCI

Дискова підсистема

Чіпсет Intel Z97 підтримує:

1 x M.2 (M.2 2260, M.2 2280)

4 x SATA 6 Гбіт/с

1 x SATA Express (сумісний з 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC892

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

1 x Optical S/PDIF out

5 x аудіопортів

1 х PS/2 (для підключення мишки або клавіатури)

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

3 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

4 x SATA 6 Гбіт/с

1 x SATA Express

1 х роз’єм TPM

1 x COM

1 x конектор виведення звуку на передню панель

1 x S/PDIF out

1 x блок конекторів передньої панелі

1 х клавіша «MemOK!»

1 х роз’єм DRCT

1 х колодка TB_HEADER

1 x клавіша ввімкнення

1 x перемикач «TPU»

1 x перемикач «EPU»

1 х перемикач «EZ XMP»

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.8, DMI 2.7, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

2 x кабелі SATA

1 х місток 2-Way NVIDIA SLI

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS Z97-AR

Материнська плата ASUS Z97-AR постачається у звичній картонній коробці, прикрашеній поліграфією у фірмовому стилі. Основним графічним елементом лицьової панелі виступає зображення радіатора круглої форми, на якому відзначена підтримка технології Dual Intelligent Processors 5 with 5-Way Optimization. Додатково тут можна звернути увагу на логотип компанії-виробника, підтримку технологій NVIDIA SLI і AMD CrossFireX, операційної системи Windows 8.1, а також на застосування аудіотехнологій DTS Connect і DTS UltraPC II.

ASUS Z97-AR

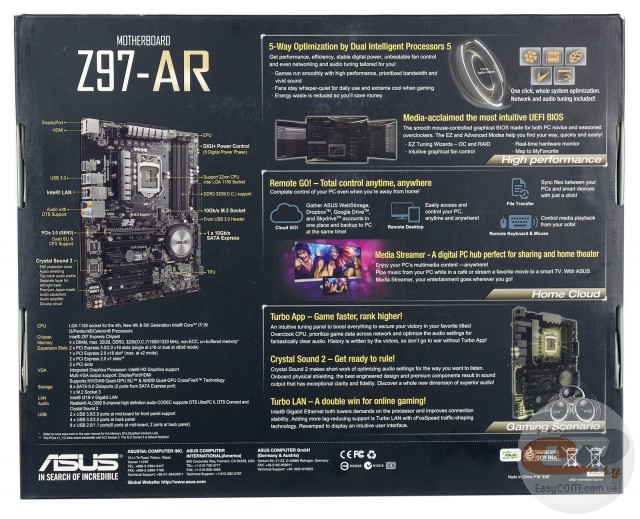

На звороті упаковки можна ознайомитися із зображенням тестованої новинки, її короткими технічними характеристиками, а також із ключовими особливостями та перевагами:

  • Dual Intelligent Processors 5 with 5-Way Optimization – плата оснащена двома інтелектуальними чіпами: енергетичним процесором (Energy Processing Unit – EPU) і TurboV-процесором (TurboV Processing Unit – TPU). П'яте покоління цих мікросхем працює разом із цифровою підсистемою живлення DIGI+ VRM та технологіями Fan Xpert 3 і TurboAPP, що дозволяє виконувати тонку оптимізацію роботи системи залежно від поточних потреб користувача.
  • TurboLAN – за допомогою комплектного ПЗ можна контролювати мережеву активність ПК у режимі реального часу, а також встановлювати кожній програмі пріоритет на доступ до мережевих ресурсів.
  • TurboAPP – забезпечує можливість вибору необхідного рівня продуктивності системи для кожного окремого додатка. Фірмове ПЗ ASUS AI Suite 3 дозволяє налаштувати не тільки продуктивність, але й вибрати для кожного додатка свій аудіопрофіль, а також сконфігурувати пріоритизацію мережевого трафіку.
  • Crystal Sound 2 - встановлений на материнській платі аудіокодек Realtek ALC892, в обв'язці якого використовується спеціальний підсилювач, пропонує підтримку восьмиканального звуку. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується спеціальна технологія екранування EMI Protection Covering. Для забезпечення максимальної якості звуку застосовуються японські аудіоконденсатори компанії Nichicon. До того ж лівий і правий аудіоканали виконані на різних шарах текстоліту, що сприяє мінімізації перехресних наведень. Останньою за списком, але далеко не останньою за значимістю, є підтримка технологій DTS Conneсt і DTS Ultra PC II, а також присутність порту S/PDIF out на інтерфейсній панелі.
  • Remote GO! – фірмове програмне забезпечення для бездротового підключення комп'ютера до інших домашніх цифрових пристроїв, яке дозволяє реалізувати чотири сценарії їхнього використання: синхронізацію інформації з підтримуваними хмарними сховищами, віддалене керування комп'ютером, передачу файлів з одного цифрового пристрою на інший та використання мобільних пристроїв в якості заміни клавіатури та мишки.

ASUS Z97-AR

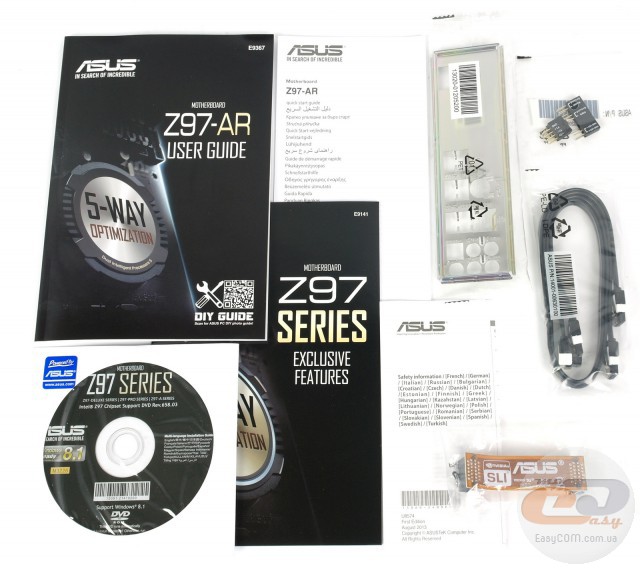

У коробці з ASUS Z97-AR ми виявили хороший набір аксесуарів:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • два кабелі SATA;
  • набір ASUS Q-Connectors;
  • місток 2-Way NVIDIA SLI;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS Z97-AR

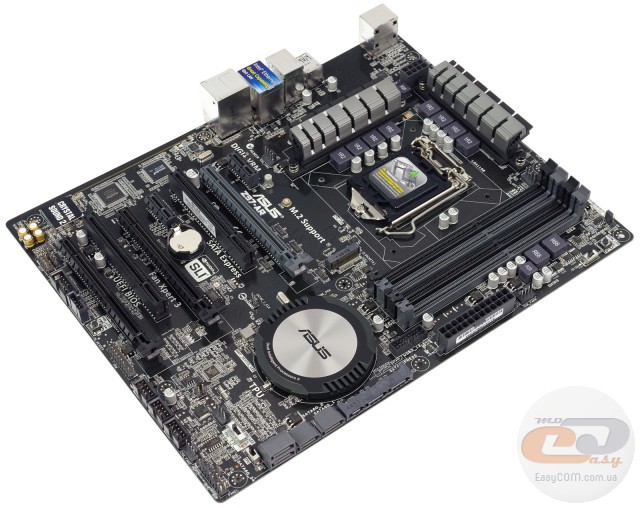

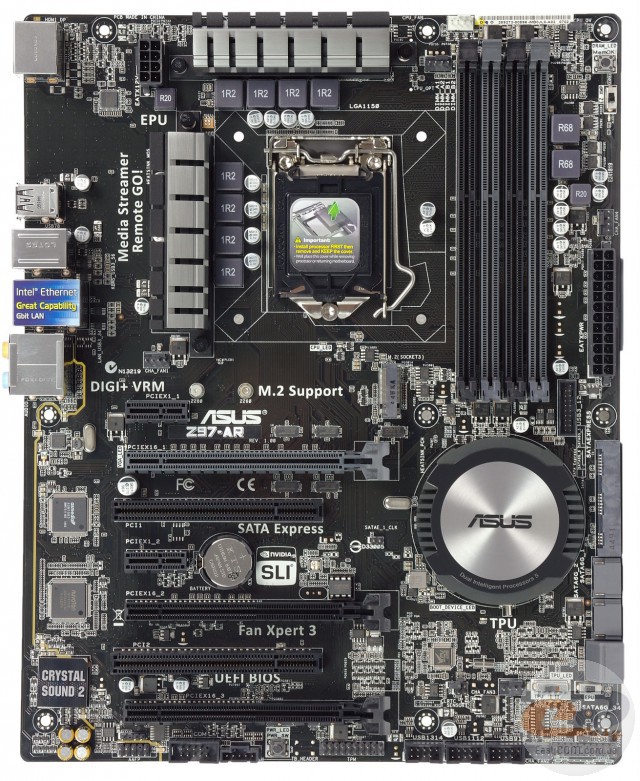

Новинка виконана на друкованій платі чорного кольору формату ATX (305 х 244 мм). На відміну від розглянутої раніше ASUS Z97-A, оформлення якої було виконане в темних і бронзових відтінках, радіатори новинки пофарбовані в сріблястий колір, при цьому все так само використовується фірмовий охолоджувач круглої форми на чіпсеті.

Говорячи про компонування та зручність складання системи, варто відзначити, що все виконано на вищому рівні, тому ніяких проблем з даним аспектом використання у вас не виникне. Виробник постарався зробити все необхідне для підвищення комфорту складання, а саме: оснастив DIMM-слоти засувками тільки з одного боку та розташував порти SATA паралельно поверхні друкованої плати.

ASUS Z97-AR

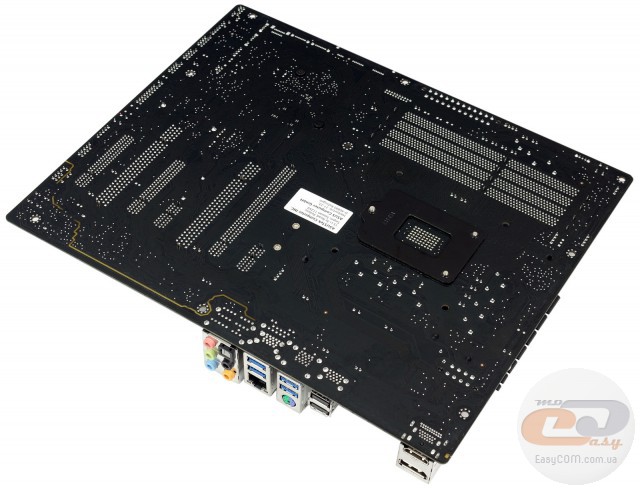

На звороті текстоліту можна звернути увагу на стандартну опорну пластину процесорного роз’єму, а також на той факт, що радіатори на елементах підсистеми живлення процесора закріплені за допомогою пластикових кліпс, у той час як для кріплення радіатора на чіпсеті використовуються надійні гвинти.

ASUS Z97-AR

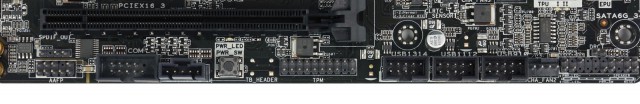

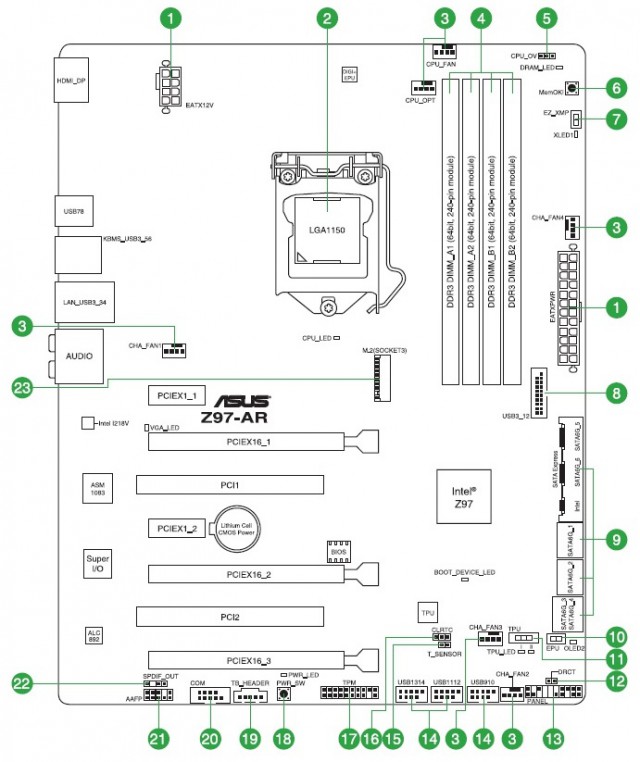

У нижній частині друкованої плати ASUS Z97-AR розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, порт COM, колодка TB_HEADER (для реалізації інтерфейсу Thunderbolt), клавіша вимкнення ПК, порт TPM, роз’єм DRCT (дозволяє підключити додаткову клавішу для переходу в BIOS і винести її, наприклад, на фронтальну панель корпусу), один 4-контактний роз’єм для підключення корпусного вентилятора, а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: шести внутрішніх і двох на інтерфейсній панелі.

ASUS Z97-AR

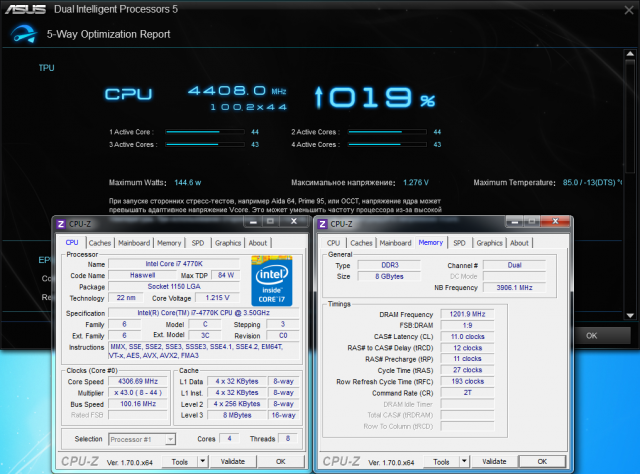

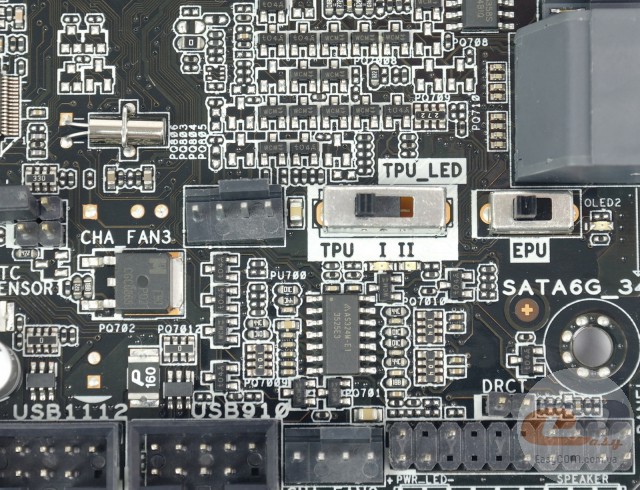

Окремої уваги заслуговують два невеликі перемикачі: «TPU» і «EPU». Перший має три положення: «Вимкн.», «1» (автоматичний розгін системи за допомогою збільшення множника) і «2» (автоматичний розгін за допомогою збільшення частоти системної шини та процесорного множника). Другий тумблер має всього два положення й відповідає за активацію функції енергозбереження (EPU).

ASUS Z97-AR

ASUS Z97-AR

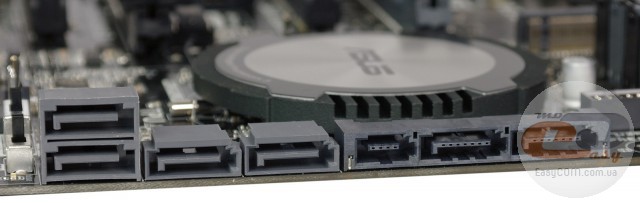

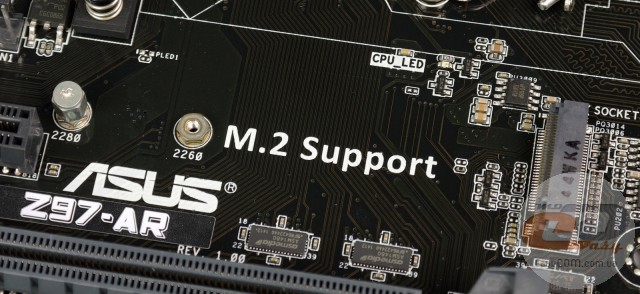

Можливості організації дискової підсистеми представлені роз’ємом M.2 (підтримуються формати SSD-накопичувачів M.2 2260 і M.2 2280), чотирма портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Усі інтерфейси реалізовані силами чіпсету.

У зв'язку з нестачею вільних чіпсетних ліній, інтерфейс M.2 (NGFF) ділить пропускну здатність зі слотами PCI Express 2.0 x1, тому одночасне їхнє використання неможливе. За замовчуванням порт M.2 відключений.

ASUS Z97-AR

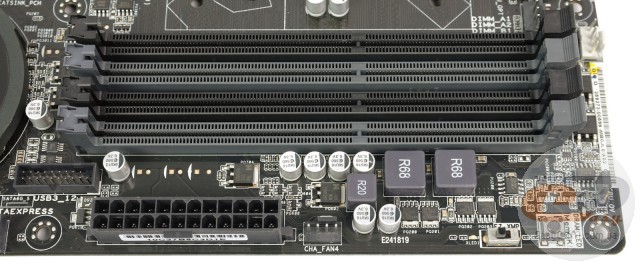

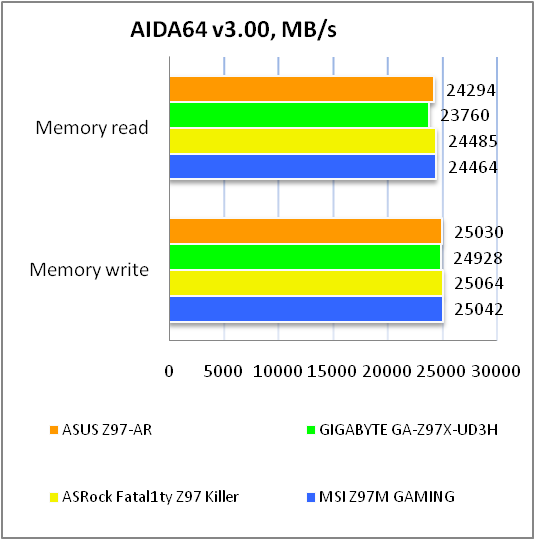

Системна плата ASUS Z97-AR оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах від 1333 до 1600 МГц у номінальному режимі та до 3200 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Додатково відзначимо колодку для підключення виносної панелі з портами USB 3.0, клавішу «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи, а також перемикач «EZ XMP», який служить для активації відповідних Intel XMP-профілів оперативної пам'яті.

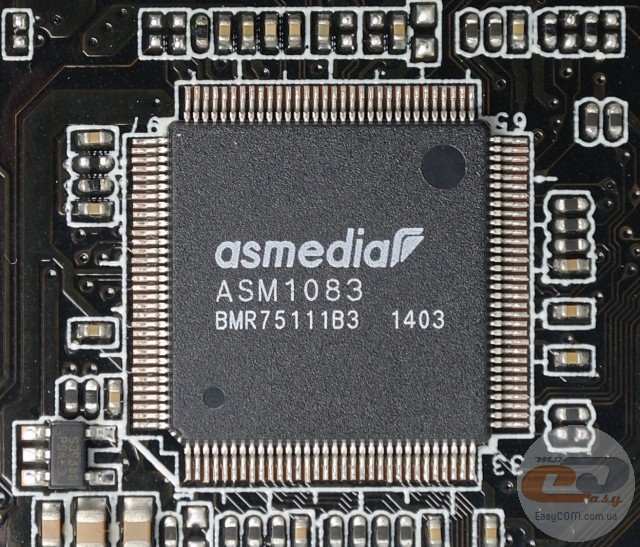

Що стосується підтримки USB 3.0, то на тестованій моделі їх усього шість: чотири зовнішні та два внутрішні. Усі вони реалізовані силами чіпсету.

ASUS Z97-AR

ASUS Z97-AR

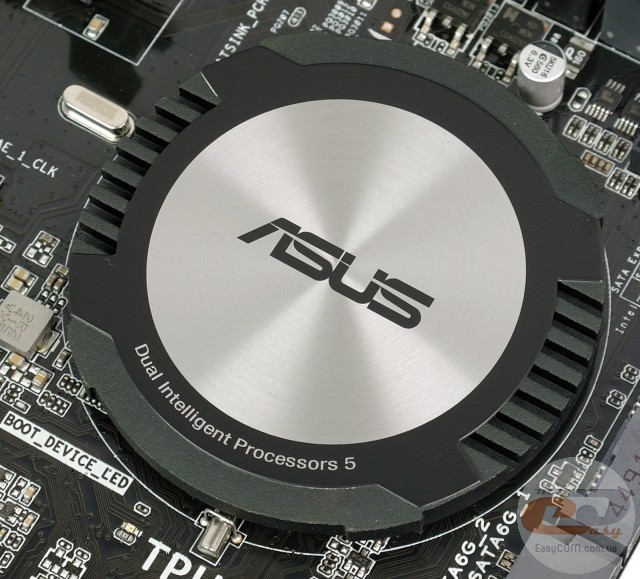

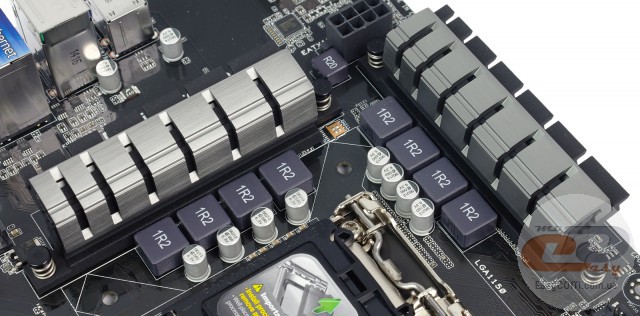

Система охолодження розглянутої плати складається із трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші накривають елементи підсистеми живлення процесора.

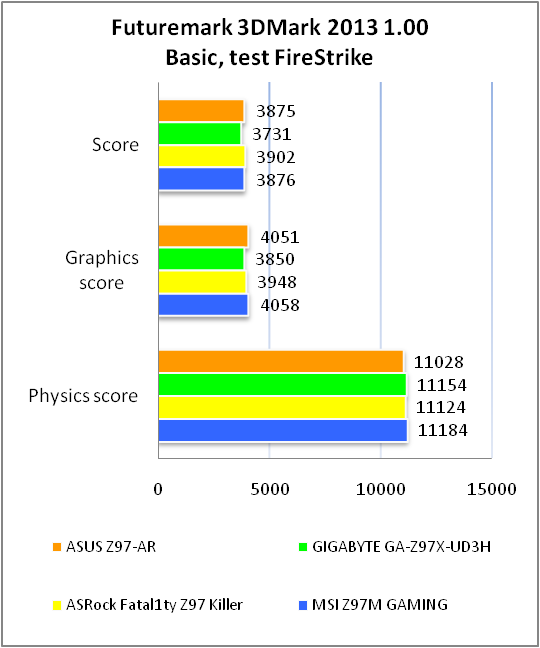

В процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 34,4°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 38°C.

Отримані результати можна охарактеризувати як хороші, оскільки до критичних значень є ще досить великий запас.

ASUS Z97-AR

ASUS Z97-AR

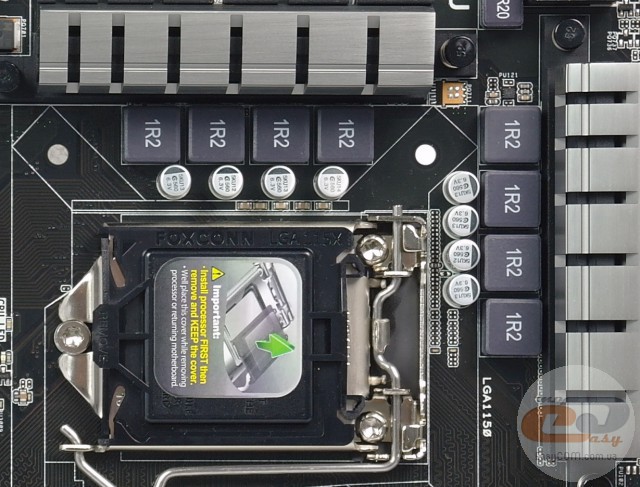

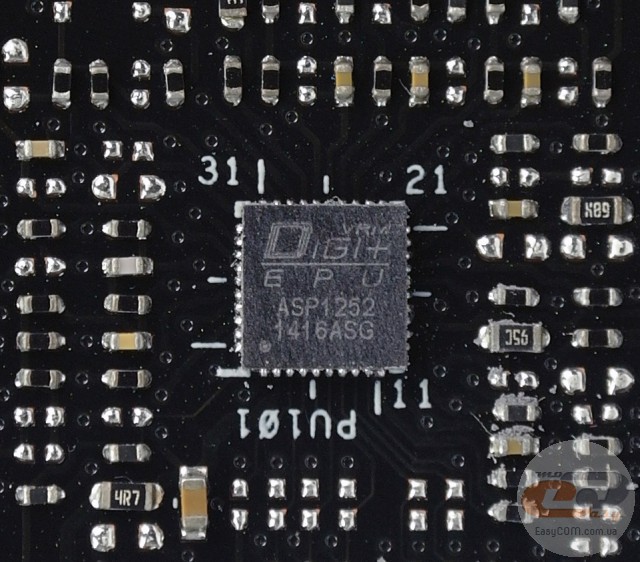

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1252 із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори зі збільшеним в 2,5 рази терміном служби та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

ASUS Z97-AR

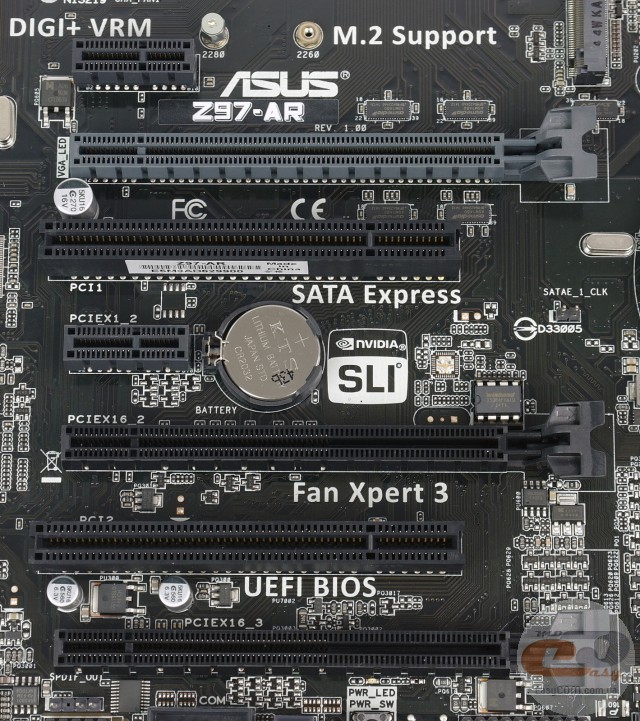

Для розширення функціональності материнської плати ASUS Z97-AR присутні сім слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI;
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16 (у режимі х8);
  6. PCI;
  7. PCI Express 2.0 x16 (у режимі х2).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачу організувати графічну підсистему з однією або двома відеокартами. Третій роз’єм PCI Express x16 підключений до чіпсету й використовує всього дві лінії, тому він не підходить для встановлення графічного прискорювача. Окремо відзначимо, що розташування слотів розширення дозволить вам без проблем встановити дві відеокарти із трьохслотовою системою охолодження. При цьому у вас усе ще залишиться доступ до одного роз’єму PCI Express 2.0 x1.

ASUS Z97-AR

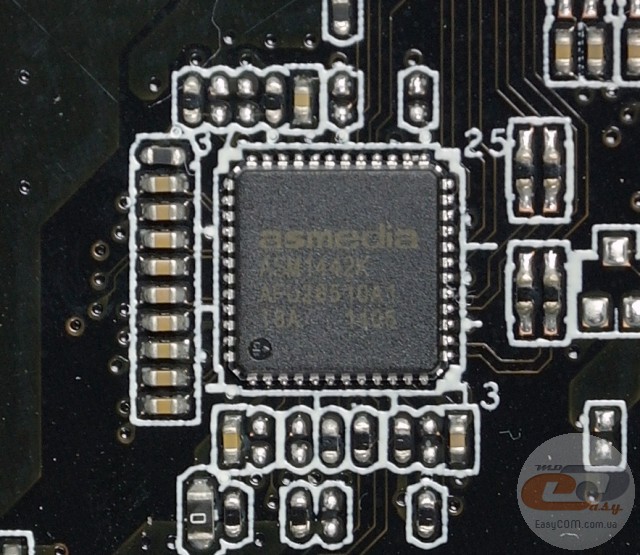

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два сучасні відеовиходи: HDMI і DisplayPort, перемикання між якими здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS Z97-AR

Оскільки набір системної логіки Intel Z97 не підтримує шину PCI, то функціонування двох відповідних роз’ємів реалізоване за допомогою мосту PCIE-PCI, основаного на контролері ASMedia ASM1083.

ASUS Z97-AR

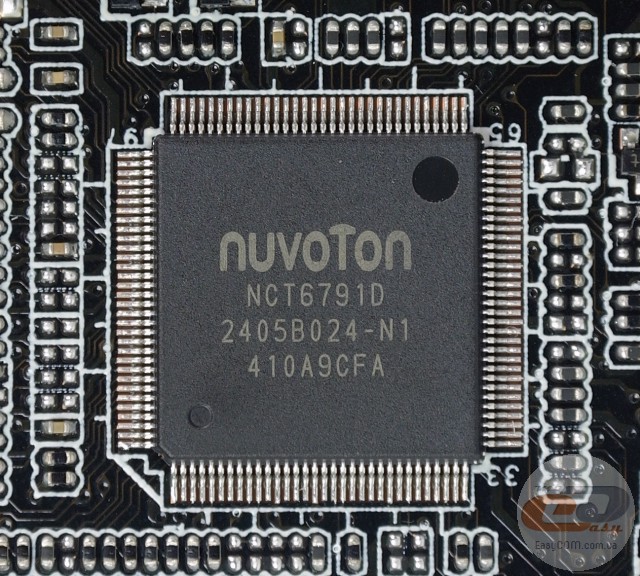

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

ASUS Z97-AR

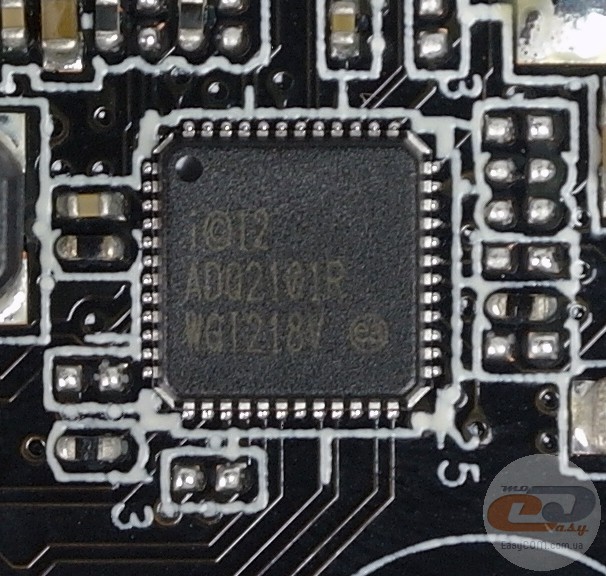

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI218V. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе виконати фірмова утиліта TurboLAN.

ASUS Z97-AR

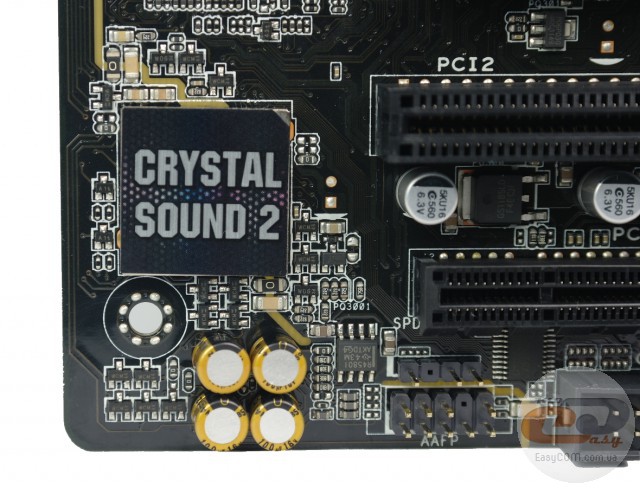

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC892, який підтримує аудіосистеми форматів 2/4/5.1/7.1 і має ряд фірмових особливостей (концепція Crystal Sound 2). Вона передбачає наявність захисного кожуха на аудіокодеку для мінімізації впливу електромагнітних перешкод, а також спеціального аудіопідсилювача TI R4580I і японських аудіоконденсаторів для поліпшення якості відтворюваного звуку. Сама ж область текстоліту зі звуковим трактом екранована за допомогою захисної смужки. До того ж правий і лівий аудіоканали розташовані на окремих шарах друкованої плати.

ASUS Z97-AR

Інтерфейсна панель моделі ASUS Z97-AR включає до свого складу наступні порти:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x PS/2 для підключення мишки або клавіатури;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 х оптичний S/PDIF out;
  • 5 x аудіопортів.

Подібне компонування інтерфейсної панелі можна сміливо назвати хорошим, оскільки вона включає до свого складу два сучасні цифрові відеовиходи, достатню кількість портів USB, зручне підключення багатоканальної акустики, можливість використання периферії з інтерфейсом PS/2, а також оптичний аудіовихід. Також присутня можливість винести на задню панель ПК порт COM за допомогою внутрішнього роз’єму.

ASUS Z97-AR

ASUS Z97-AR

Можливості організації охолодження усередині системного корпусу в ASUS Z97-AR дуже хороші. У наявності шість 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як чотири інші призначені для системних вертушок.

UEFI BIOS

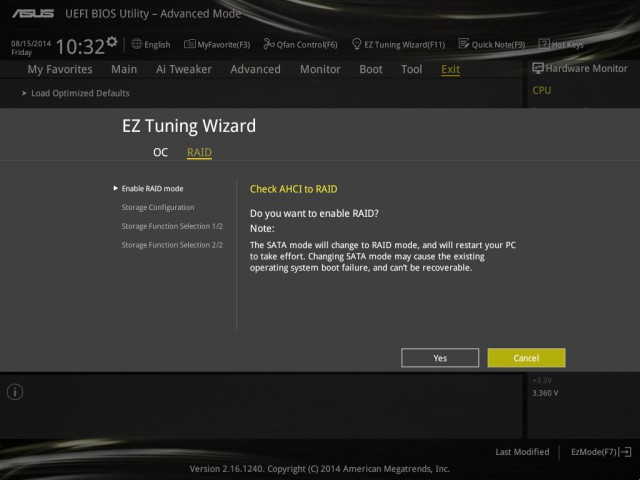

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання.

ASUS Z97-AR

ASUS Z97-AR

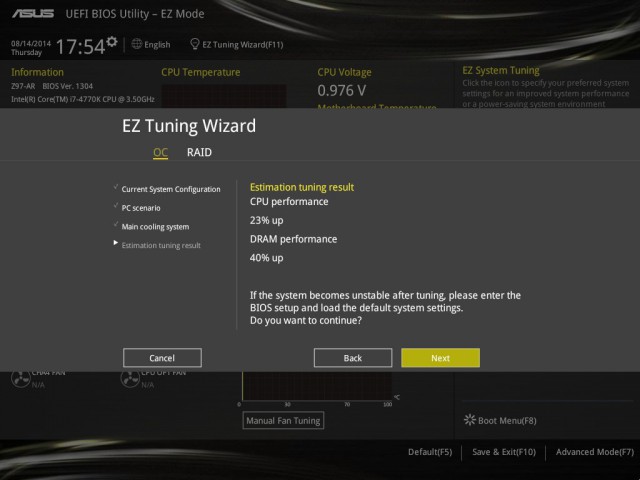

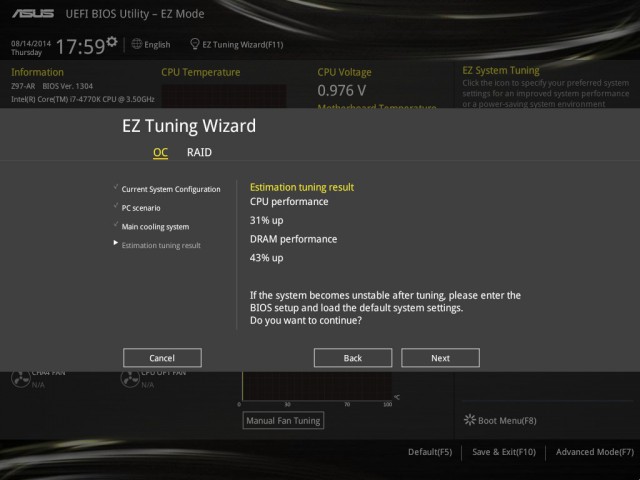

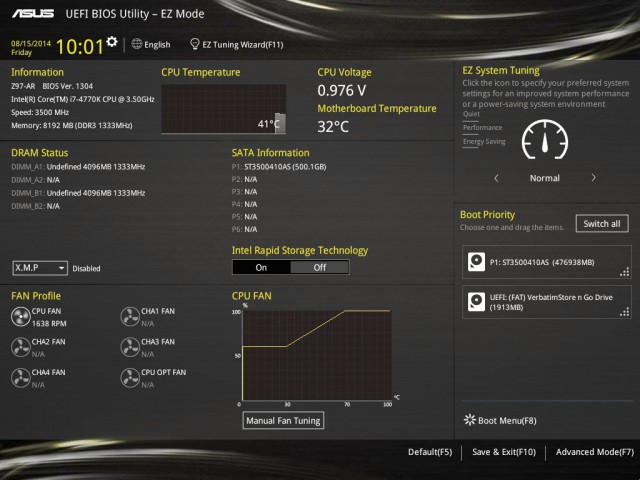

«EZ Mode», у якому всі необхідні параметри згруповані на одному екрані, а розгін здійснюється за допомогою «EZ Tuning Wizard».

ASUS Z97-AR

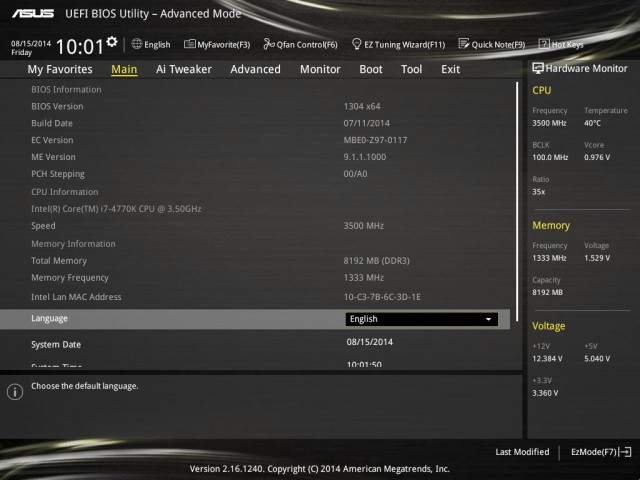

Або звичний «Advanced Mode», де всі налаштування необхідно виконувати вручну.

ASUS Z97-AR

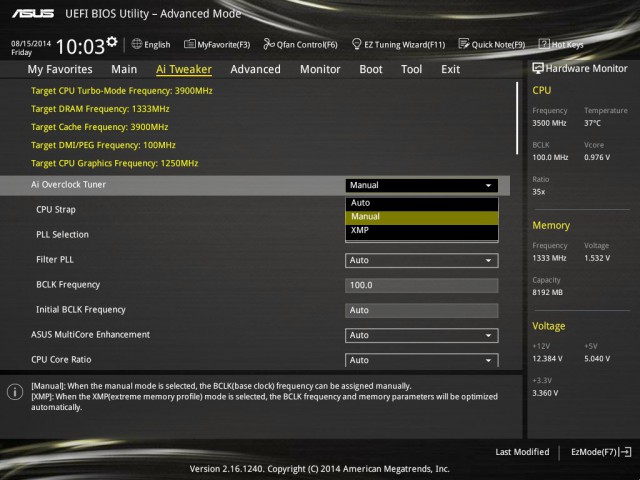

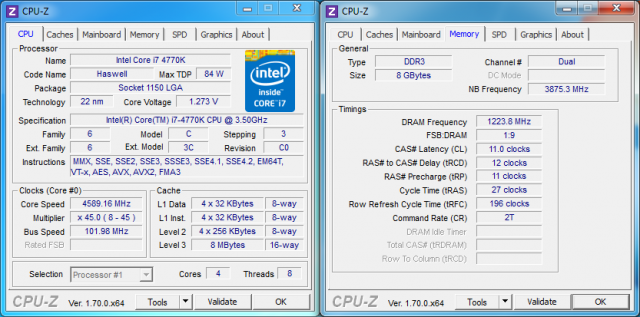

Усі пов'язані з розгоном системи пункти знаходяться у вкладці «AI Tweaker».

ASUS Z97-AR

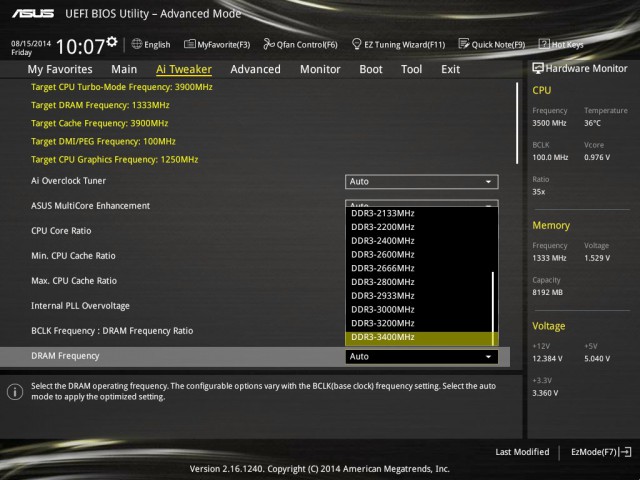

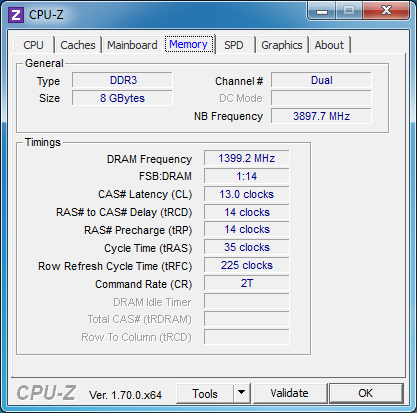

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3400 МГц.

ASUS Z97-AR

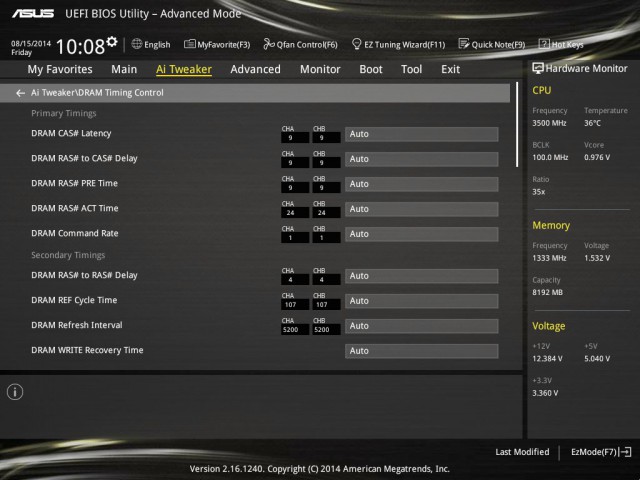

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

ASUS Z97-AR

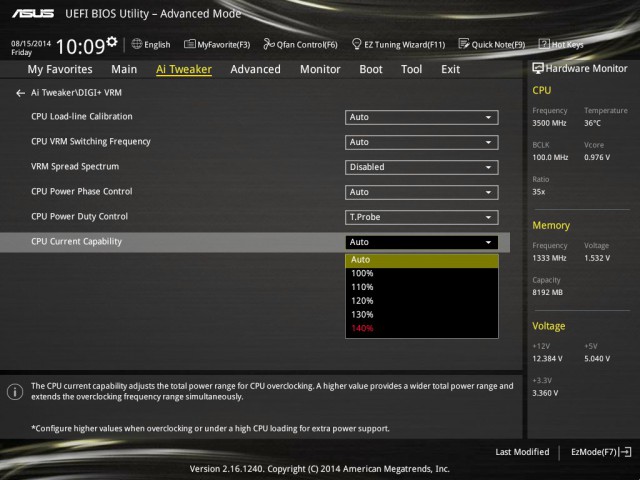

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+ VRM.

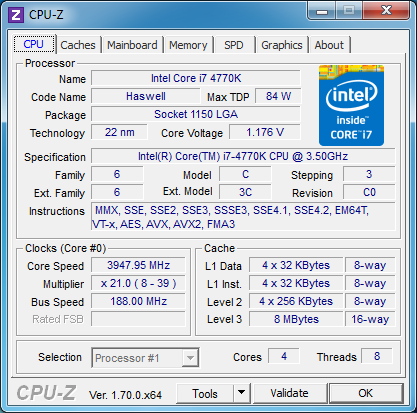

Налаштування, необхідні для розгону й оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини

BCLK Frequency

80,0 – 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативної пам'яті

Memory Frequency

3400, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800,

1600, 1400, 1333, 1066, 800



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота роботи ШІМ-контролера перетворювача живлення процесора

Fixed CPU VRM Switching Frequency(KHz)

250 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920



0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Вхідна напруга на процесорі

CPU Input Voltage

0,800 – 2,700

0,010

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,20000 – 1,92000

0,00500

Напруга на чіпсеті

PCH Core Voltage

0,70000 – 1,50000

0,01250



PCH VLX Voltage

0,80000 – 2,00000

0,01250



VTTDDR Voltage

0,60000 – 1,00000

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500



Clock Crossing Boot Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Reset Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Voltage

0,10000 – 1,90000

0,00625

ASUS Z97-AR

ASUS Z97-AR

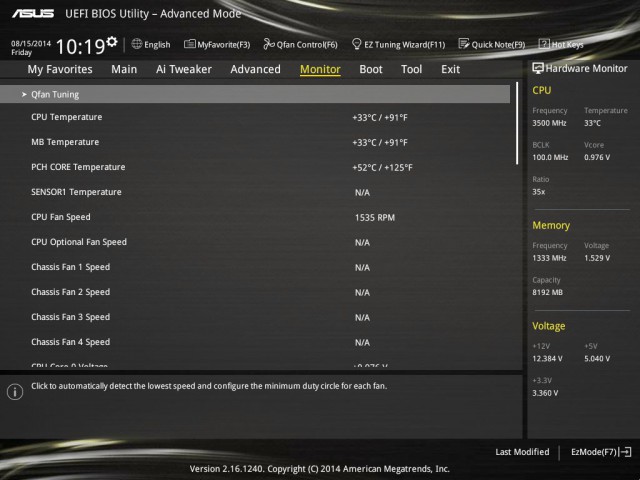

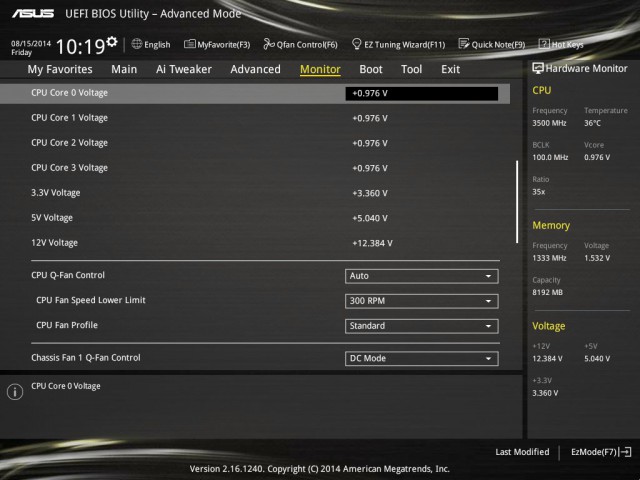

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету. А от моніторити напруги на лініях живлення +12В, +5В і +3,3В, як і деякі інші параметри, можна з будь-якого розділу, оскільки ця інформація постійно відображається на правій бічній панелі.

Окремо варто відзначити можливість зняття скріншотів у BIOS і підтримку російської мови.
