Огляд і тестування материнської плати ASUS Z87-WS

Багато екстремальних геймерів та оверклокерів воліють використовувати зв'язування з двох відеокарт із розподілом ліній інтерфейсу PCI Express x16 за схемою х16 + х16. Однак контролер PCI Express 3.0, інтегрований у процесори лінійки Intel Haswell, підтримує тільки 16 відповідних ліній з розподілом за схемою х8 + х8. Компанія ASUS, випустивши модель ASUS Z87-WS, запропонувала своє бачення виходу з даної ситуації. Вона оснастила своє дітище мікросхемою-комутатором PLX PEX 8747, що дало користувачам більш широкі можливості для складання ігрового ПК. Однак про все по черзі, а для початку давайте ознайомимося з докладними характеристиками новинки.



ASUS Z87-WS



Специфікація материнської плати ASUS Z87-WS:

Виробник

ASUS

Модель

Z87-WS (rev 1.0)

Чіпсет

Intel Z87 Express

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого покоління

Частота використовуваної пам'яті

2800* / 2666* / 2600* / 2500* / 2400* / 2200* / 2133* / 1866* / 1800 / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

4 x PCI Express 3.0 x16

x16

x16+x16

x16+x8+х8

x8+x8+x8+x8

2 x PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel Z87 Express підтримує:

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Контролер Marvell 88SE9230 підтримує:

4 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

Контролер ASMedia ASM1061 підтримує:

2 x eSATA 6 Гбіт/с

LAN

2 x Intel WGI210AT (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

2 x 8-контактні роз’єми живлення ATX12V

Вентилятори

2 x роз’єми вентилятора CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення, з'єднаний тепловою трубкою з додатковим радіатором і радіатором на мікросхемі-комутаторі PLX PEX 8747

Зовнішні порти I/O

1 x HDMI

1 x Mini DisplayPort

1 x DisplayPort

2 x LAN (RJ45)

4 x USB 3.0

4 x USB 2.0

2 x eSATA 6 Гбіт/с

1 x Optical S/PDIF out

6 x аудіопортів

1 х PS/2 (для підключення мишки або клавіатури)

1 х клавіша USB BIOS Flashback

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х USB 2.0 (тип А) з підтримкою одного пристрою USB 2.0

10 x портів SATA 6 Гбіт/с

1 x порт mSATA 6 Гбіт/с

1 x роз’єм IEEE 1394a

1 х роз’єм TPM

1 x роз’єм COM

1 x конектор виведення звуку на передню панель

1 x S/PDIF out

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х клавіша MemOK!

1 х роз’єм DRCT

1 х клавіша Direct Key

1 x клавіша ввімкнення

1 x клавіша перезавантаження

1 x перемикач TPU

1 x перемикач EPU

1 х перемикач DR_POWER

1 x 6-контактний роз’єм додаткового живлення пристроїв PCI Express

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

10 x кабелів SATA

1 х місток 2-way NVIDIA SLI

1 х місток 3-way NVIDIA SLI

1 х місток 4-way NVIDIA SLI

1 х виносна планка з портом COM

1 x виносна планка з двома портами USB 2.0 і одним IEEE 1394a

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Asus+Z87-WS

Упаковка та комплектація



ASUS Z87-WS





ASUS Z87-WS

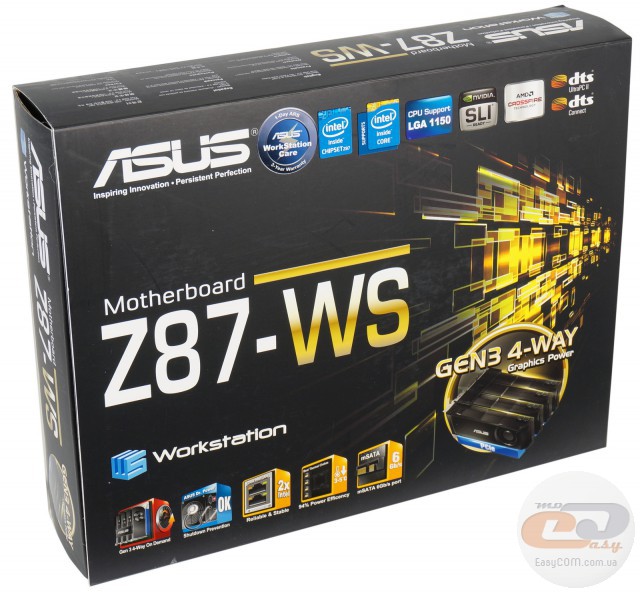

За традицією упаковка висококласних материнських плат компанії ASUS може похвалитися кришкою, що відкидається вверх, під якою й зосереджений опис ключових переваг пристрою. Що ж стосується оформлення, то воно виконане у вже звичному фірмовому стилі з використанням чорно-жовтих тонів. Відзначимо також, що в різних частинах упаковки присутнє слово «Workstation», яке вказує на основну область застосування новинки – робочі станції.



ASUS Z87-WS



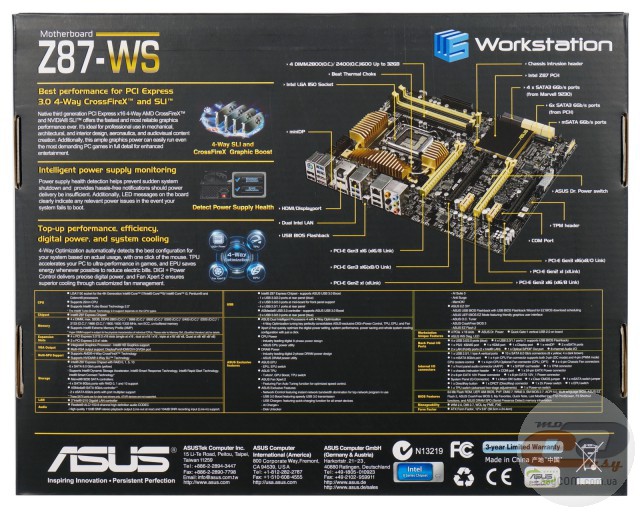

На звороті упаковки розташована світлина материнської плати з описом установлених портів і роз’ємів, а також наведена коротка специфікація виробу.

Однак давайте більш детально зупинимося на ключових особливостях ASUS Z87-WS:

  • ASUS WorkStation Care – материнська плата має розширену трирічну гарантію.
  • NVIDIA SLI & AMD CrossFireX – пристрій підтримує відповідні технології від компаній AMD і NVIDIA для більш широких можливостей організації графічної підсистеми.
  • GEN3 4-Way – новинка підтримує встановлення до чотирьох графічних прискорювачів з розподілом ліній PCI Express 3.0 за наступними схемами: х16 / х16 + х16 / х16 + х8 + х8 / х8 + х8 + х8 + х8.
  • mSATA 6Gb/s – для підключення компактних твердотільних накопичувачів ASUS Z87-WS обладнана роз’ємом mSATA 6 Гбіт/с.
  • Dual Intel LAN - два мережеві порти, реалізовані за допомогою контролерів від компанії Intel, забезпечують високу швидкість передачі даних з мінімальним рівнем затримок.
  • ASUS Dr. Power – дана технологія дозволяє виводити на робочий стіл операційної системи попередження про наявність проблем із блоком живлення.
  • Beat Thermal Chokes – у новинці присутні дуже ефективні котушки індуктивності (ККД до 93%). Їхній корпус використовує спеціальний дизайн, який дозволяє додатково знизити робочу температуру на 3-5°С, підвищуючи стабільність і надійність їхньої роботи.
  • Dual Intelligent Processors 4 with 4-Way Optimization – плата оснащена двома інтелектуальними чіпами: енергетичним процесором (Energy Processing Unit – EPU) і TurboV-процесором (TurboV Processing Unit – TPU). Четверте покоління цих мікросхем працює разом із цифровою підсистемою живлення DIGI+ і технологією Fan Xpert 2, що дозволяє виконувати тонку оптимізацію роботи системи залежно від поточних потреб користувача.
  • Fan Xpert 2 – інтелектуальна система керування вентиляторами, яка дозволяє досягнути ефективного охолодження комп'ютера при мінімальному рівні шуму.
  • USB 3.0 Boost – для прискорення роботи інтерфейсів USB 3.0 реалізована підтримка протоколу UASP.
  • AI Suite III – у комплекті з тестованою моделлю постачається фірмове ПЗ, за допомогою якого можна виконувати тонке налаштування ряду параметрів системи, не заходячи в BIOS.
  • USB BIOS Flashback – забезпечує оновлення прошивання BIOS із флеш-накопичувача простим натисканням на відповідну клавішу, розташовану на інтерфейсній панелі.
  • Network iControl – за допомогою комплектного ПЗ можна в реальному часу контролювати мережеву активність ПК, а також встановлювати кожній програмі пріоритети на доступ до мережевих ресурсів.
  • Multiple Caching - дозволяє прискорити дискову підсистему комп'ютера завдяки використанню твердотільного накопичувача в якості кешу для основного жорсткого диска.

Додатково відзначимо підтримку аудіотехнологій DTS Connect і DTS UltraPC II, а також панелей з роздільною здатністю 3840 х 2160 точок (4K Ultra HD).



ASUS Z87-WS





ASUS Z87-WS

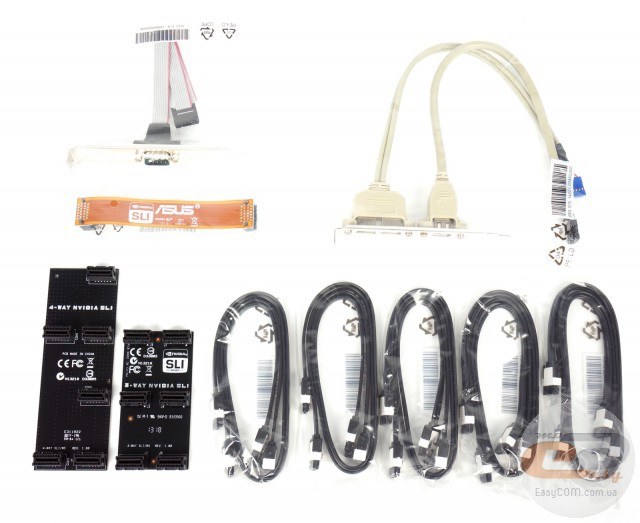

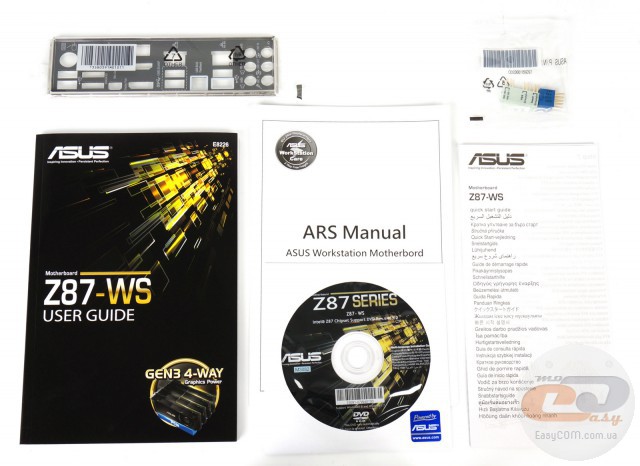

Комплект поставки ASUS Z87-WS повністю відповідає високому рівню материнської плати й виглядає наступним чином:

  • посібник користувача;
  • брошура з описом гарантії;
  • диск із драйверами та утилітами;
  • набір ASUS Q-Connectors;
  • десять кабелів SATA;
  • місток 2-way NVIDIA SLI;
  • місток 3-way NVIDIA SLI;
  • місток 4-way NVIDIA SLI;
  • виносна планка з портом COM;
  • виносна планка з двома портами USB 2.0 і одним IEEE 1394a;
  • заглушка інтерфейсної панелі.

Дизайн і особливості плати



ASUS Z87-WS

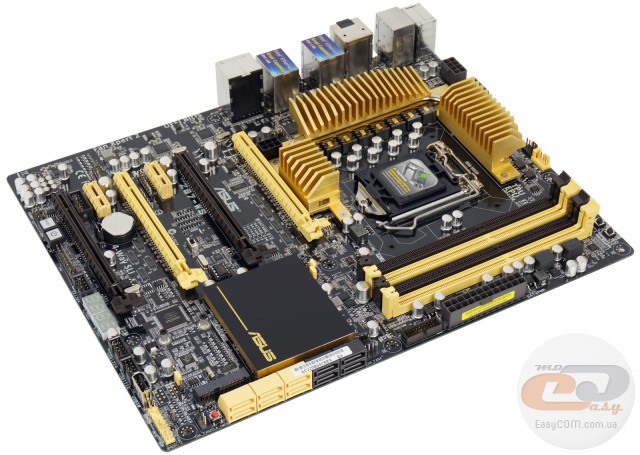

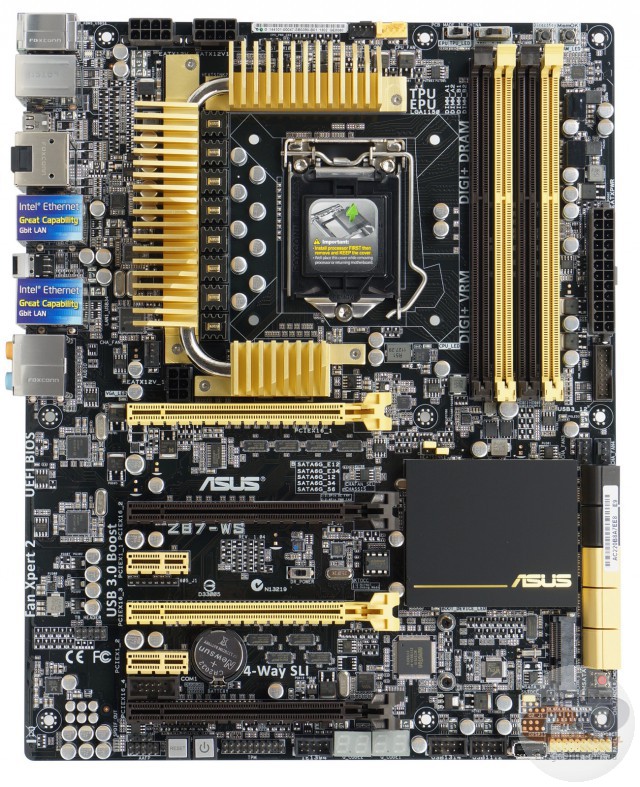

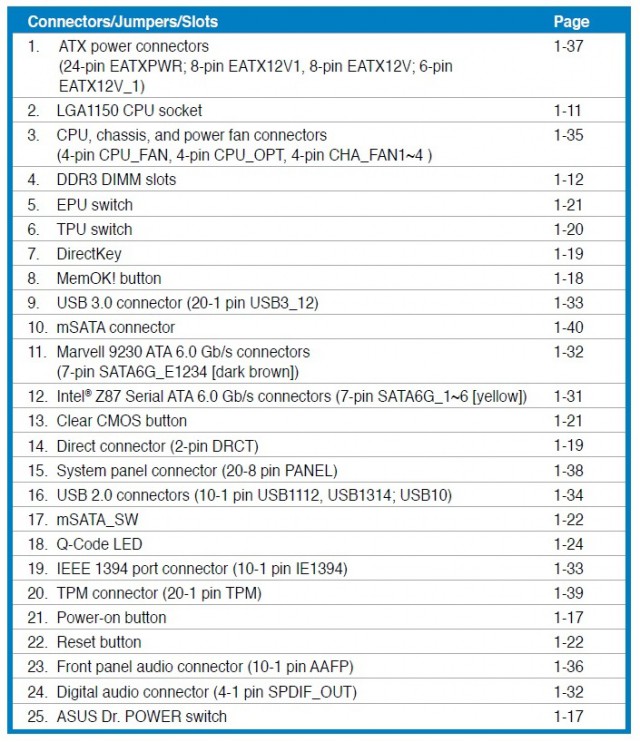

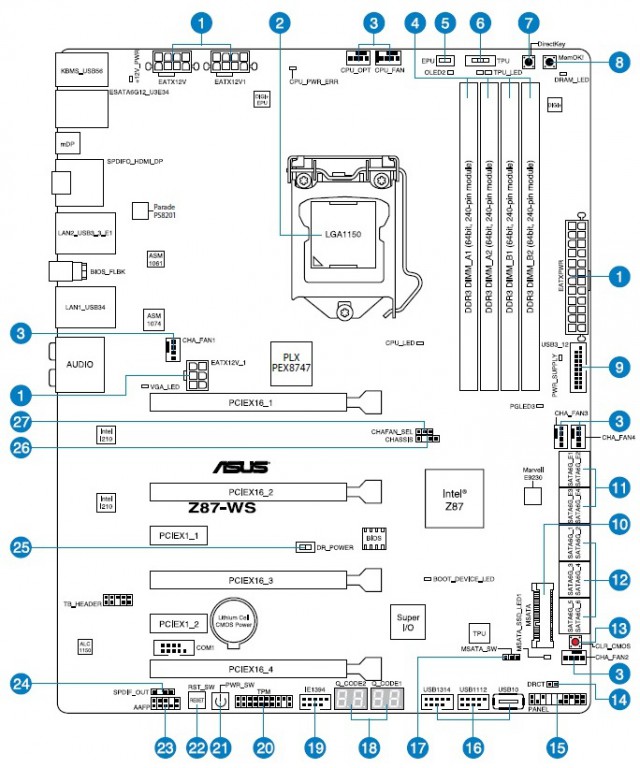

Зовнішній вигляд ASUS Z87-WS хоч і перегукується з іншими фірмовими моделями (через використання звичної чорно-жовтої колірної схеми), однак все-таки дещо відрізняється завдяки строгій формі елементів системи охолодження. Окремо відзначимо радіатор охолодження чіпсету, який надає рішенню більш солідний вигляд.

Що ж стосується компонування, то, незважаючи на велику кількість набортних елементів, інженерам-проектувальникам компанії ASUS вдалося розташувати їх практично ідеально. В підсумку у вас не буде ніяких проблем зі складанням і з подальшим використанням системи на основі тестованої моделі.



ASUS Z87-WS

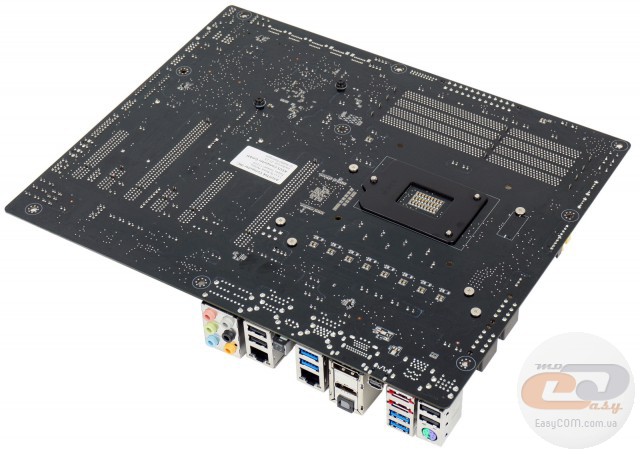

Глянувши на зворотну сторону ASUS Z87-WS, можна відзначити хіба що стандартну опорну пластину процесорного роз’єму, пофарбовану в чорний колір. Слід виділити й кріпильні гвинти всіх чотирьох радіаторів системи охолодження.



ASUS Z87-WS

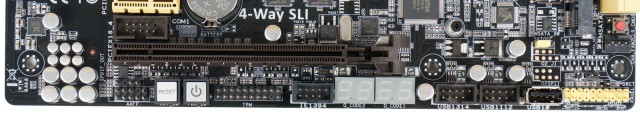

У нижній частині новинки розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, порти IEEE 1394a і TPM, два індикатори POST-кодів, клавіші ввімкнення та перезавантаження, роз’єм DRCT (дозволяє підключити додаткову клавішу для переходу в BIOS і винести її, наприклад, на фронтальну панель корпусу), а також колодка підключення фронтальної панелі.

Додатково тут знаходяться дві колодки для підключення портів USB 2.0 і роз’єм USB 2.0, виконаний за типом «А». Усього на платі силами чіпсету реалізована підтримка дев'яти портів USB 2.0: п'яти внутрішніх і чотирьох на інтерфейсній панелі.



ASUS Z87-WS

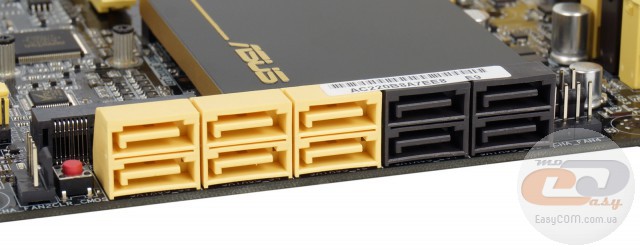

Можливості організації дискової підсистеми представлені десятьма портами SATA 6 Гбіт/с, які розташовані паралельно поверхні текстоліту. Робота шести з них (жовтого кольору) забезпечена силами набору системної логіки Intel Z87 Express. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

Функціонування ж чотирьох додаткових інтерфейсів чорного кольору здійснюється за допомогою контролера Marvell 88SE9230.



ASUS Z87-WS

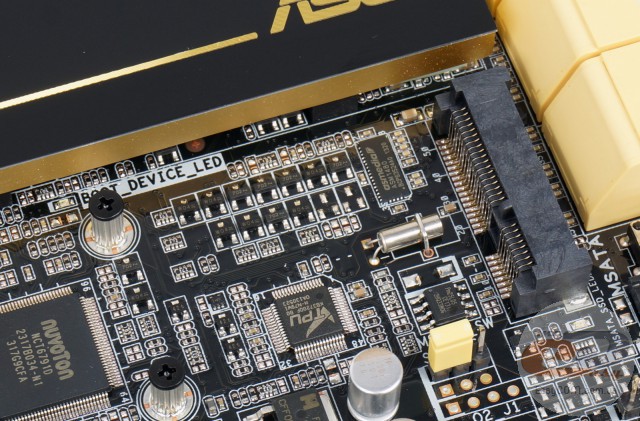

Поруч розташований роз’єм mSATA 6 Гбіт/с, коректна робота якого також реалізована силами чіпсету. Однак одночасне функціонування слоту mSATA 6 Гбіт/с і одного з портів SATA 6 Гбіт/с (SATA6G_6 на схемі) неможливе. Вибір одного із двох сценаріїв використання здійснюється за допомогою відповідного джампера.



ASUS Z87-WS

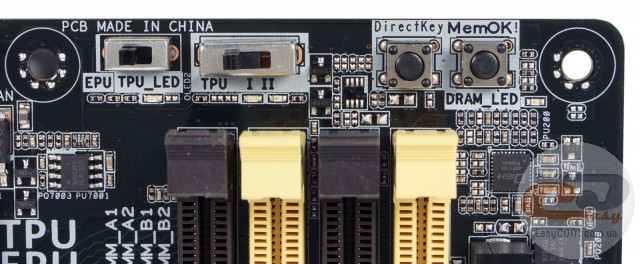

У правому верхньому куті текстоліту розташовані: клавіша DirectKey, яка служить для швидкого доступу до BIOS; клавіша MemOK!, яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи, а також два невеликі перемикачі: TPU і EPU. Перший має три положення: «Вимк.», «1» (автоматичний розгін системи за допомогою збільшення множника) і «2» (автоматичний розгін за допомогою збільшення частоти системної шини та процесорного множника). Другий тумблер має всього два положення й відповідає за активацію функції енергозбереження (EPU).



ASUS Z87-WS



Окремо відзначимо перемикач DR_POWER, який відповідає за активацію функції ASUS Dr.Power, що дозволяє виводити на робочий стіл операційної системи попередження про наявність проблем із блоком живлення.



ASUS Z87-WS

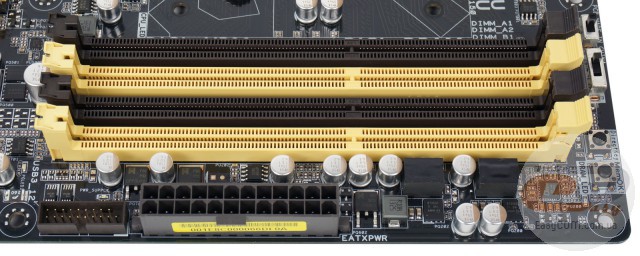

Системна плата ASUS Z87-WS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, що працюють на частотах від 1066 до 1600 МГц у номінальному режимі та до 2800 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде досить практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього на ASUS Z87-WS реалізована підтримка шести портів USB 3.0: двох внутрішніх та чотирьох на інтерфейсній панелі. Три порти (два внутрішні й один на інтерфейсній панелі) функціонують завдяки чіпсету, у той час як робота трьох додаткових інтерфейсів реалізована силами контролера ASMedia ASM1074.



ASUS Z87-WS





ASUS Z87-WS





ASUS Z87-WS

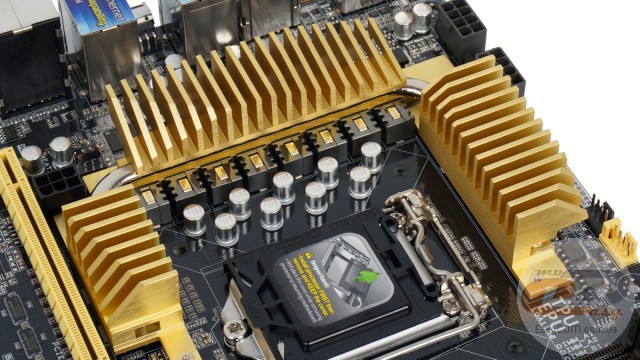

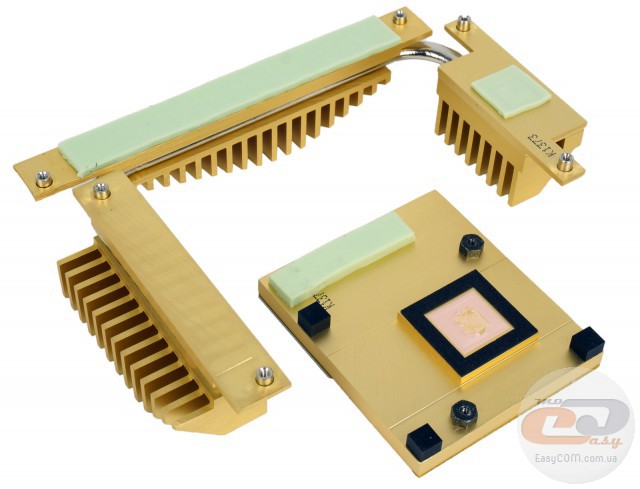

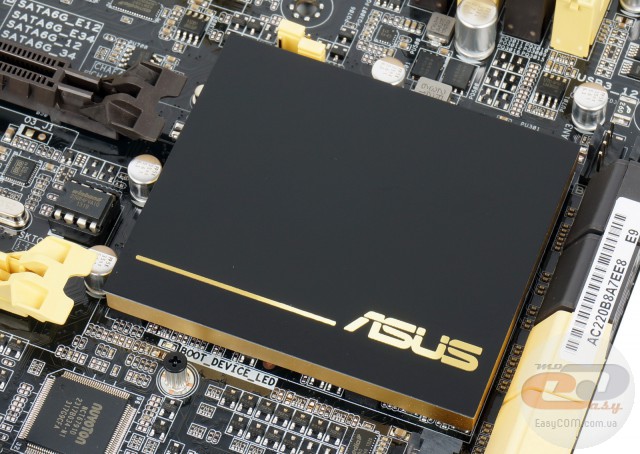

Система охолодження розглянутої плати складається із чотирьох основних алюмінієвих радіаторів: один накриває мікросхему чіпсету, а три інші, з'єднані між собою тепловою трубкою, використовуються для охолодження елементів підсистеми живлення процесора та мікросхеми-комутатора PLX PEX8747.

У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету Intel Z87 Express – 39,8°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 38,6°C.

Отримані результати можна сміливо охарактеризувати як хороші.



ASUS Z87-WS





ASUS Z87-WS

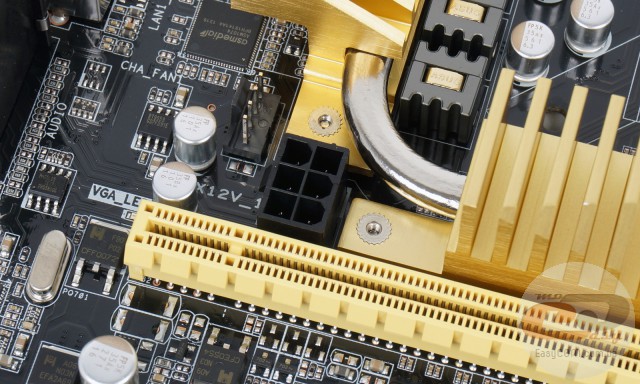

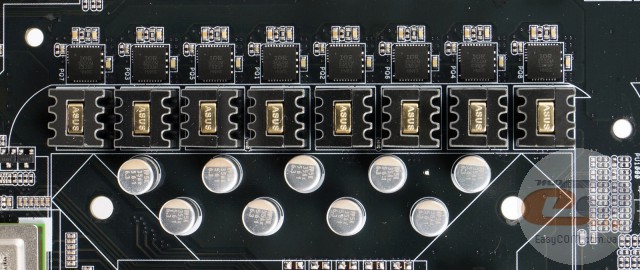

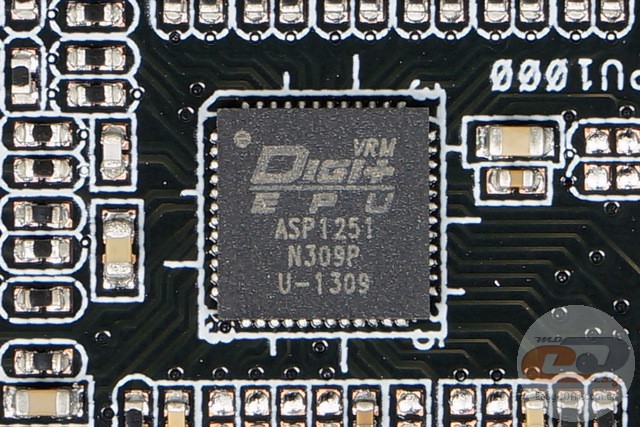

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1251 із вбудованою системою керування енергоспоживанням DIGI+. Як ми вже згадували на початку огляду, всі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються японські твердотільні конденсатори та дроселі з феритовим осердям (Beat Thermal Chokes). Для подачі напруги живлення призначені основний 24-контактний і два додаткові 8-контактні роз’єми, що дозволить вам уникнути яких-небудь обмежень під час екстремального розгону.



ASUS Z87-WS



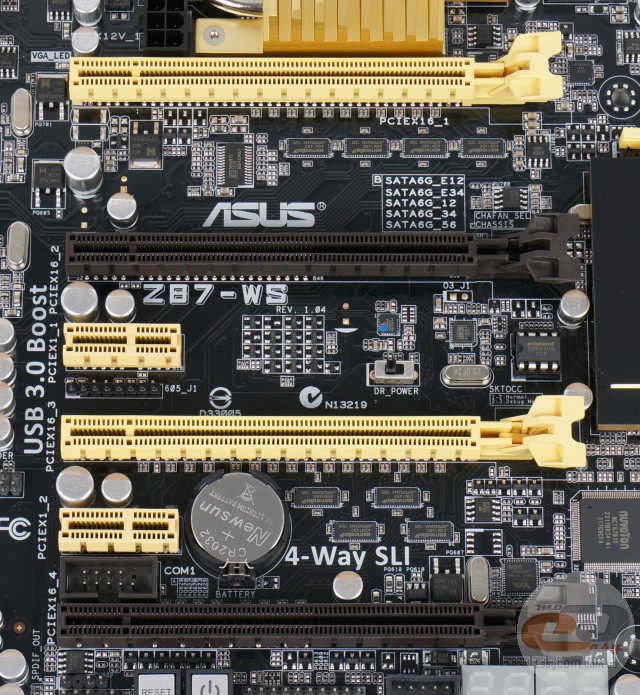

Для розширення функціональності материнської плати ASUS Z87-WS в розпорядженні є шість слотів:

  1. PCI Express 3.0 x16 (у режимі х16 або х8);
  2. PCI Express 3.0 x16 (у режимі х8);
  3. PCI Express 2.0 x1;
  4. PCI Express 3.0 x16 (у режимі х16 або х8);
  5. PCI Express 2.0 x1;
  6. PCI Express 2.0 x16 (у режимі х8).

Як бачимо, новинка пропонує відмінні можливості організації графічної підсистеми. Враховуючи підтримку мікросхеми-комутатора PLX PEX 8747 (підключеної до 16 процесорних ліній, яка і має на виході 32 лінії PCI Express 3.0), ви зможете встановити до чотирьох відеокарт у режимі AMD CrossFireX або NVIDIA SLI. При цьому лінії розподілятися за однією зі схем: х16 / х16 + х16 / х16 + х8 + х8 / х8 + х8 + х8 + х8.



ASUS Z87-WS



Окремо відзначимо, що у випадку встановлення кількох відеокарт рекомендується підключити додаткове живлення за допомогою 6-контактного роз’єму ATX12V.



ASUS Z87-WS



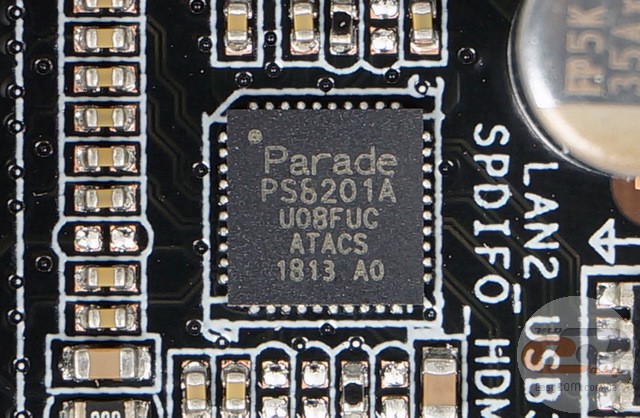

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DisplayPort і Mini DisplayPort. Перемикання між ними здійснюється силами мікросхеми Parade PS8201A.



ASUS Z87-WS

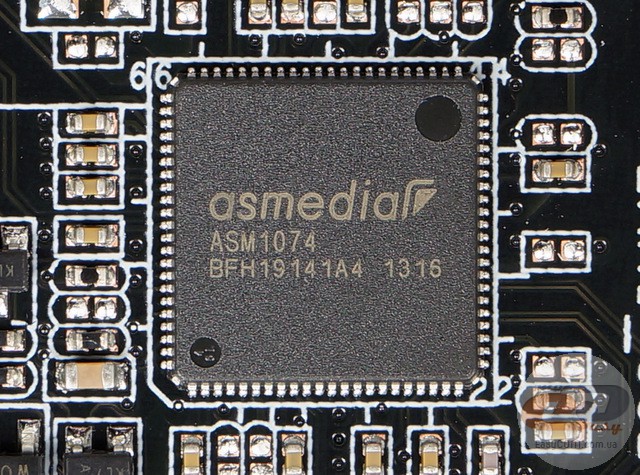

Робота трьох додаткових портів USB 3.0, розташованих на інтерфейсній панелі, реалізована за допомогою контролера ASMedia ASM1074.



ASUS Z87-WS

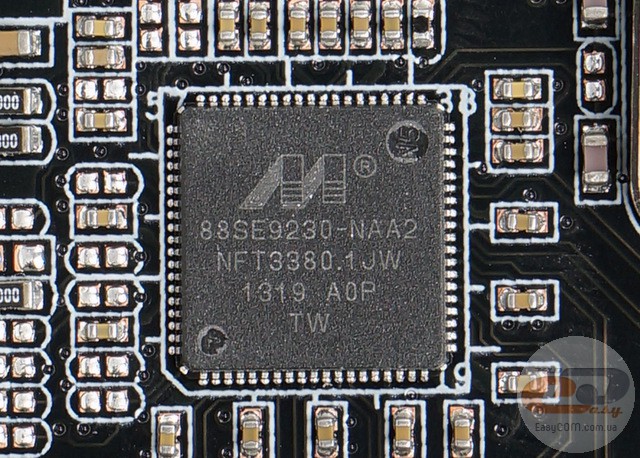

Чотири додаткові порти SATA 6 Гбіт/с функціонують завдяки контролеру Marvell 88SE9230.



ASUS Z87-WS

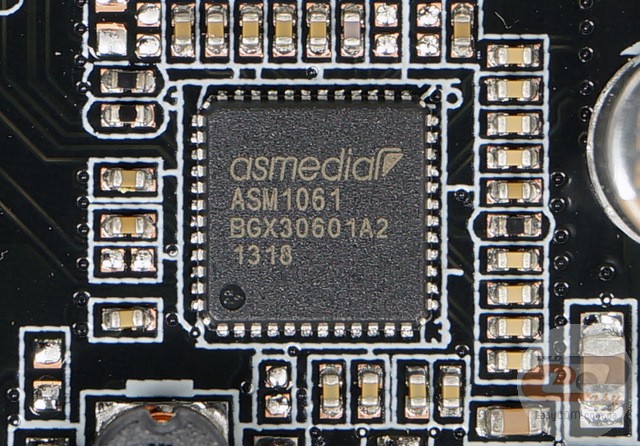

Для забезпечення роботи двох портів eSATA на інтерфейсній панелі материнської плати задіяний контролер ASMedia ASM1061.



ASUS Z87-WS

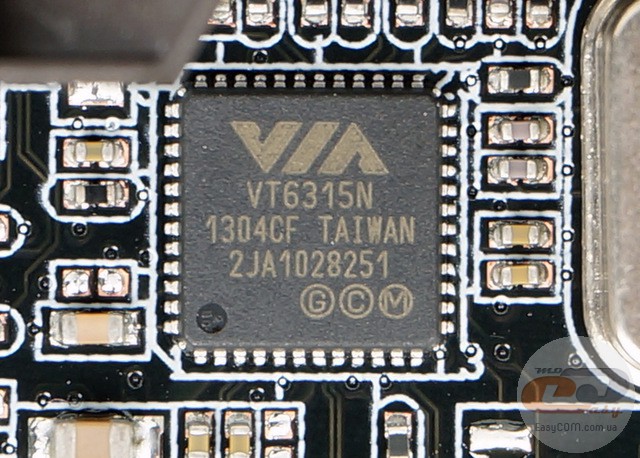

Інтерфейс IEEE1394 реалізований за допомогою контролера VIA VT6315N.



ASUS Z87-WS

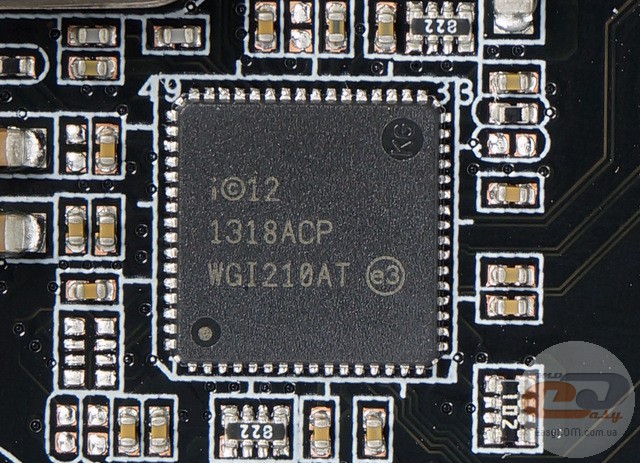

Для підтримки мережевих з'єднань служать два гігабітні LAN-контролери Intel WGI210AT.

ASUS Z87-WS

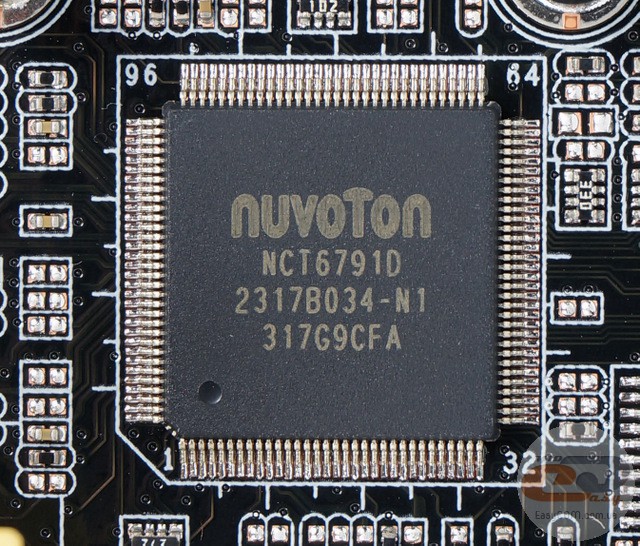

Можливості Multi I/O забезпечені мікросхемою NUVOTON NCT6791D, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

ASUS Z87-WS

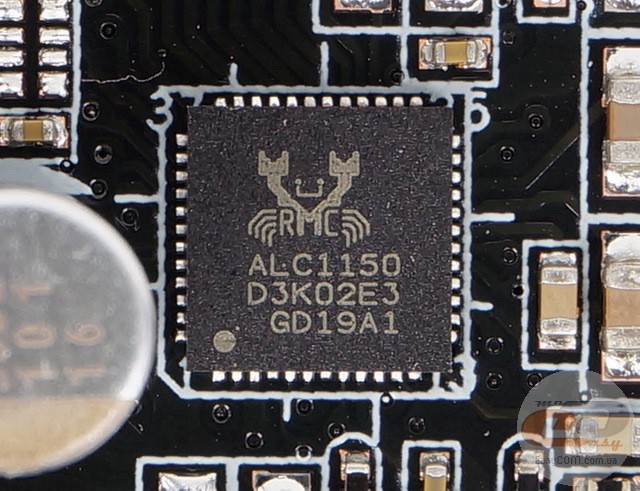

Звукова підсистема розглянутої материнської плати основана на флагманському 8-канальному HDA-кодеку Realtek ALC1150, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Вона здатна відтворювати аудіо з відношенням сигнал/шум на рівні 112 дБ і забезпечує запис звуку з відношенням сигнал/шум 104 дБ. Також реалізована звукова підсистема може похвалитися: можливістю відтворення lossless-аудіо із частотою дискретизації 192 КГц і шириною 24 біт; підтримкою технологій DTS Ultra PC II, DTS Conneсt і BD Audio Layer Content Protection, а також присутністю порту S/PDIF out на інтерфейсній панелі.

ASUS Z87-WS

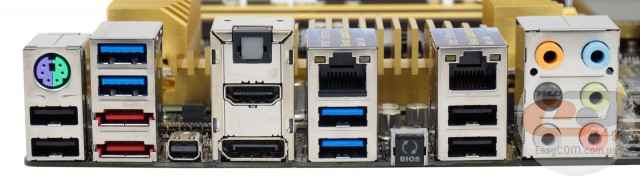

Інтерфейсна панель моделі ASUS Z87-WS включає наступні порти:

  • 1 x HDMI;
  • 1 x Mini DisplayPort;
  • 1 x DisplayPort;
  • 2 x LAN (RJ45);
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 2 x eSATA 6 Гбіт/с;
  • 1 x Optical S/PDIF out;
  • 6 x аудіопортів;
  • 1 х PS/2 (для підключення мишки або клавіатури);
  • 1 х клавіша USB BIOS Flashback.

Подібну конфігурацію можна сміливо назвати дуже вдалою, враховуючи велику кількість портів USB, наявність eSATA, хороший набір актуальних відеовиходів, присутність двох мережевих інтерфейсів і зручне підключення багатоканальної акустики. Окремо нагадаємо про наявність двох комплектних планок, які дозволяють додатково винести на інтерфейсну панель системного блока два порти USB 2.0, один IEEE 1394 і один COM. Також не варто забувати про зручну процедуру оновлення прошивання BIOS із флеш-накопичувача завдяки клавіші USB BIOS Flashback.

ASUS Z87-WS

ASUS Z87-WS

В ASUS Z87-WS є досить широкі можливості для організації охолодження усередині системного корпусу. В наявності шість 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора, у той час як чотири інші призначені для системних вертушок.

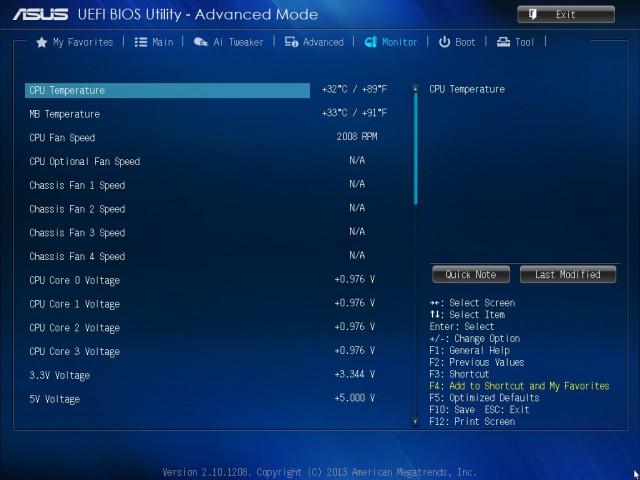

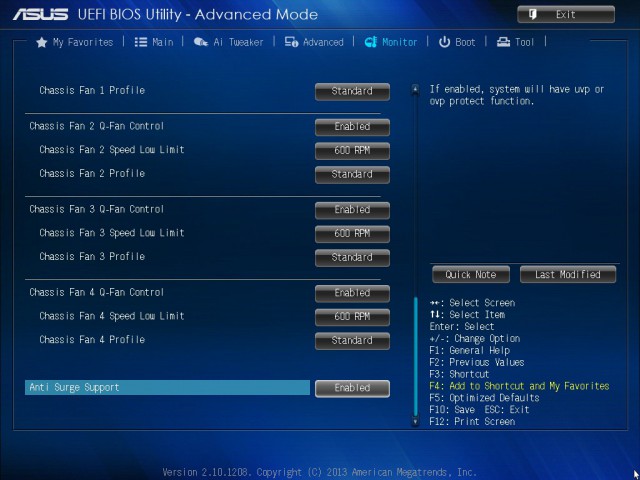

UEFI BIOS



ASUS Z87-WS

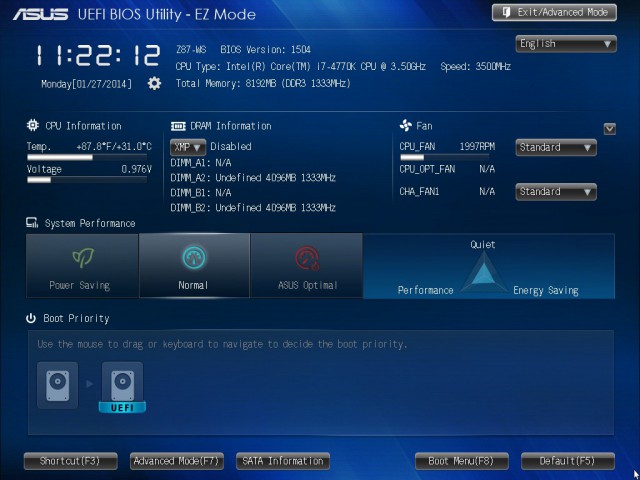

Материнська плата ASUS Z87-WS використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS відображається моніторинг температур і напруг на лініях блока живлення та процесора. Також у цьому розділі можна подивитися версію BIOS, модель процесора й обсяг встановленої оперативної пам'яті.



ASUS Z87-WS

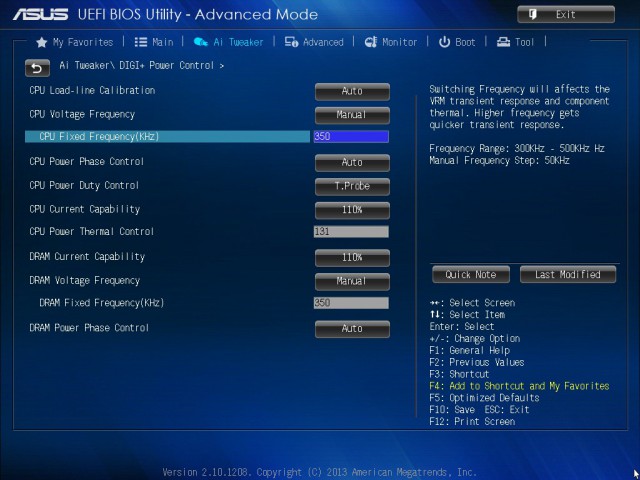

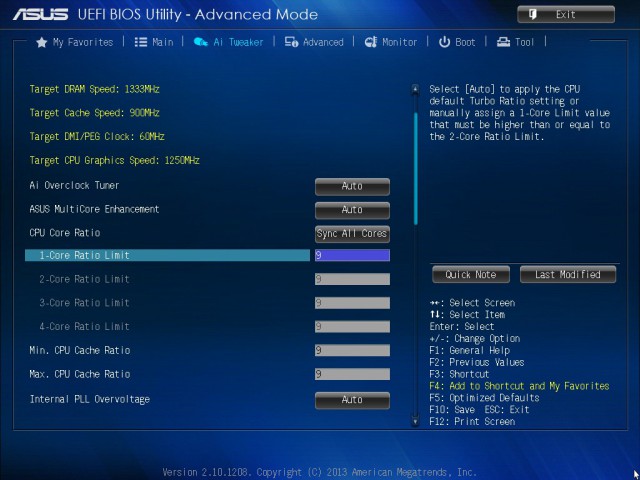

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».



ASUS Z87-WS

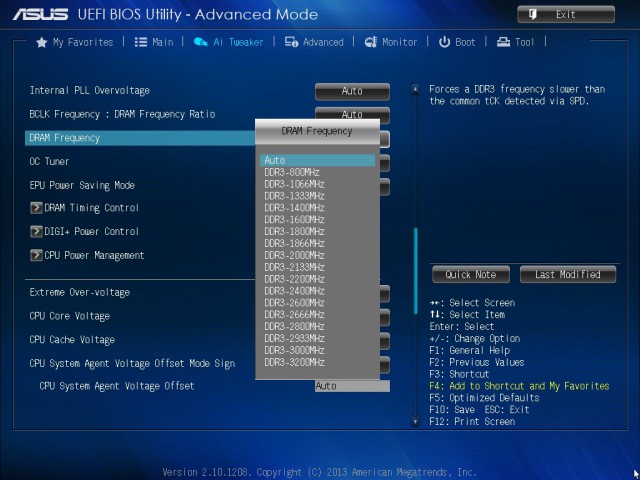

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3200 МГц.



ASUS Z87-WS

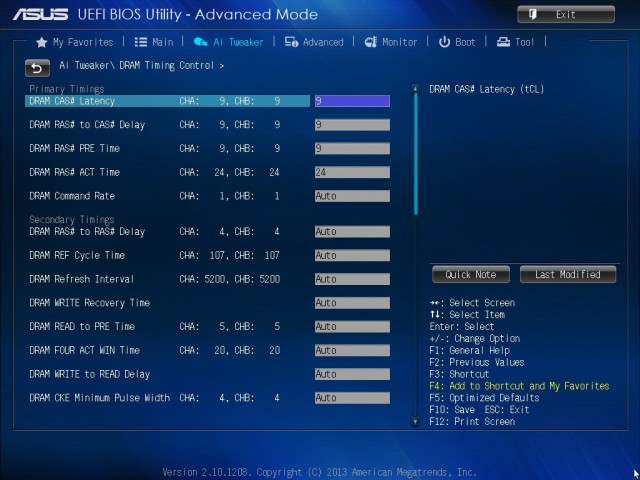

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.



ASUS Z87-WS



Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+.

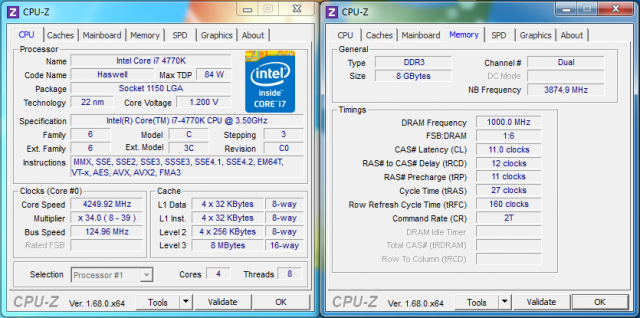

Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини

BCLK Frequency

80,0 – 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативної пам'яті

Memory Frequency

3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800,

1600, 1400, 1333, 1066, 800



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





CPU Power Thermal Control

130 – 151

1



Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота роботи ШІМ-контролера перетворювача живлення процесора

CPU Fixed Frequency (KHz)

300 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125

Частота роботи ШІМ-контролера перетворювача живлення оперативної пам'яті

DRAM Fixed Frequency (KHz)

300 - 500

50



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1

Обсяг пам'яті, що виділяється для потреб графічного ядра процесора

iGPU Memory

Auto, 32, 64, 96, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416, 448, 480, 512, 1024



Напруга на процесорі

CPU Core Voltage Override

0,001 – 1,920



0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001

Напруга на системному агенті

CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Вхідна напруга на процесорі

CPU Input Voltage

0,800 – 2,700

0,010

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,20000 – 1,92000

0,00500

Напруга на чіпсеті

PCH Core Voltage

0,70000 – 1,50000

0,01250



PCH VLX Voltage

1,20000 – 2,00000

0,01250



VTTDDR Voltage

0,60000 – 1,00000

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0.39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0.39500 – 0,63000

0,00500



Clock Crossing Vboot

0,10000 – 1,90000

0,00625



Clock Crossing Reset Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Voltage

0,10000 – 1,90000

0,00625
