Огляд і тестування материнської плати ASUS Z87-PRO (V EDITION)

26-01-2014

Ще влітку 2013 року ми познайомили вас із дуже цікавою моделлю ASUS Z87 PRO, яка не залишила нас байдужими завдяки відмінному оснащенню та підтримці бездротових інтерфейсів Wi-Fi і Bluetooth. На цей же раз у нас на тестуванні побувала материнська плата зі схожою назвою, а саме ASUS Z87-PRO (V EDITION), яка є варіацією розглянутої раніше моделі. Для більшої наочності наведемо невелике порівняння двох озвучених вище модифікацій:



ASUS Z87-PRO

(V EDITION)

ASUS Z87-PRO

USB 3.0

зовнішні/внутрішні

6/2

6/2

USB 2.0

зовнішні/внутрішні

0/8

0/8

Оперативна пам'ять

4 x DIMM

 до 32 ГБ

 4 x DIMM

до 32 ГБ

PCI-E x16

3

(x8+x8+x4)

3

(x8+x8+x4)

PCI-E x1

4

4

PCI

Немає

Немає

Відеовиходи

DisplayPort

HDMI

D-Sub

DVI-D

DisplayPort

HDMI

D-Sub

DVI-D

Аудіовиходи

6
 Optical S/PDIF-out

6
 Optical S/PDIF-out

SATA 6 Гбіт/с

8

8

eSATA

Немає

Немає

mSATA

Немає

Немає

Thunderbolt

Немає

Немає

LAN

1

1

Wi-Fi

Немає

IEEE 802.11

a/b/g/n

Bluetooth

Немає

Є

Фази живлення

12

12

Формат

ATX

ATX

Як бачимо, на перший погляд різниця між двома моделями полягає винятково в підтримці бездротових інтерфейсів Wi-Fi і Bluetooth в ASUS Z87-PRO. Що ж стосується вартості, то обидві моделі пропонуються за практично ідентичною ціною близько 200-210 доларів США, що дещо дивно, враховуючи описану вище перевагу раніше розглянутої материнської плати. Давайте ж перейдемо безпосередньо до огляду новинки й постаратися визначитися, чи є ще які-небудь відмінності між ASUS Z87-PRO і ASUS Z87-PRO (V EDITION).

ASUS Z87-PRO(V EDITION)

Специфікація материнської плати ASUS Z87-PRO (V EDITION):

Виробник

ASUS

Модель

Z87-PRO (V EDITION) (rev 1.0)

Чіпсет

Intel Z87 Express

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого покоління

Частота використовуваної пам'яті

3000* / 2933* / 2800* / 2666* / 2600* / 2500* / 2400* / 2200* / 2133* / 2000* / 1866* / 1800* / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

2 x PCI Express 3.0 x16 (CPU)

1 х PCI Express 2.0 x16 (PCH)

x16

x8+x8

x8+x8+х4

4 x PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel Z87 Express підтримує:

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Контролер ASMedia ASM1061 підтримує:

2 x SATA 6 Гбіт/с

LAN

1 x Intel WGI217V (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

SPDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентилятора CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x DVI-D

1 x D-Sub

1 x LAN (RJ45)

6 x USB 3.0

1 x Optical S/PDIF out

6 x аудіопортів

1 x роз’єм для модуля бездротових інтерфейсів Wi-Fi і Bluetooth

1 х PS/2 (для підключення мишки або клавіатури)

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-пін)

4 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

8 x портів SATA 6 Гбіт/с

1 х роз’єм TPM

1 x конектор виведення звуку на передню панель

1 x S/PDIF out

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х клавіша MemOK!

1 х роз’єм DRCT

1 х клавіша Direct Key

1 x клавіша ввімкнення

1 x клавіша USB BIOS Flashback

1 x перемикач TPU

1 x перемикач EPU

BIOS

1 x 64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

4 x кабелі SATA

1 х місток 2-way NVIDIA SLI

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Asus+Z87-PRO+%28V+EDITION%29

Упаковка та комплектація

ASUS Z87-PRO(V EDITION)

Материнська плата постачається в картонній коробці стандартних розмірів зі звичним нам за іншими пристроями компанії ASUS оформленням, виконаному в чорно-жовтих тонах. На лицьовій стороні упаковки, крім назви моделі, присутні логотипи підтримуваних технологій і особливостей цієї новинки:

  • Dual Intelligent Processors 4 with 4-Way Optimization – плата оснащена двома інтелектуальними чіпами: енергетичним процесором (Energy Processing Unit – EPU) і TurboV-процесором (TurboV Processing Unit – TPU). Четверте покоління цих мікросхем працює разом із цифровою підсистемою живлення DIGI+ і технологією Fan Xpert 2, що дозволяє виконувати тонку оптимізацію роботи системи залежно від поточних потреб користувача.
  • Fan Xpert 2 – інтелектуальна система керування вентиляторами, яка дозволяє досягнути ефективного охолодження комп'ютера при мінімальному рівні шуму.
  • USB 3.0 Boost – для прискорення роботи інтерфейсу USB 3.0 реалізована підтримка протоколу UASP.
  • GPU Boost – функція автоматичного розгону інтегрованого в процесор графічного ядра, яка дозволяє збільшити продуктивність аж до 30%.
  • AI Suite III – у комплекті з тестованою моделлю постачається фірмове ПЗ, за допомогою якого можна виконувати тонке налаштування ряду параметрів системи, не заходячи в BIOS.
  • USB BIOS Flashback – забезпечує оновлення прошивання BIOS із флеш-накопичувача простим натисканням на відповідну клавішу, розташовану на текстоліті.
  • USB Charger+ – дозволяє заряджати портативну техніку не тільки в 3 рази швидше, але й при вимкненому ПК.
  • Network iControl – за допомогою комплектного ПЗ можна в реальному часу контролювати мережеву активність ПК, а також встановлювати кожній програмі пріоритети на доступ до мережевих ресурсів.

ASUS Z87-PRO(V EDITION)

На звороті упаковки розташована світлина материнської плати з описом встановлених портів і роз’ємів, а також наведена коротка специфікація виробу.

Додатково відзначимо підтримку технологій AMD CrossFireX і NVIDIA SLI, а також відповідність новинки фірмовій концепції 5X PROTECTION, яка містить у собі:

  • Спеціальні запобіжники для підвищеного ступеня захисту від надструму та струму короткого замикання.
  • Захист від електростатичних пошкоджень.
  • Винятково японські твердотільні конденсатори з підвищеним терміном служби (до 5000 годин при температурі 105°С).
  • Посилену конструкцію інтерфейсної панелі, виконаної з високоякісної нержавіючої сталі з покриттям із оксиду хрому. Вона має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою.
  • Цифрові ШІМ-контролери для керування підсистемами живлення центрального процесора та модулів оперативної пам'яті, які використовуються відповідно до фірмової концепції DIGI+ VRM.

ASUS Z87-PRO(V EDITION)

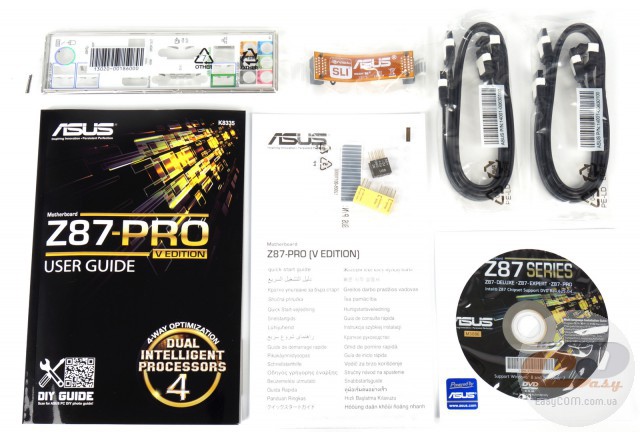

Комплект поставки ASUS Z87-PRO (V EDITION) повністю ідентичний такому в ASUS Z87-PRO, звичайно ж, за винятком комбінованої антени Wi-Fi і Bluetooth. Виглядає він наступним чином:

  • диск із драйверами та утилітами;
  • інструкція користувача;
  • чотири SATA-шлейфи;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК;
  • місток 2-way NVIDIA SLI.

Подібний комплект поставки можна сміливо охарактеризувати як хороший, адже його буде цілком достатньо для складання системи на основі новинки. Окремо відзначимо турботу компанії ASUS про покупця, що проявляється у включенні в комплект містка NVIDIA SLI, який можна зустріти в коробці далеко не з кожною відеокартою компанії NVIDIA і її партнерів.

Дизайн і особливості плати

ASUS Z87-PRO(V EDITION)

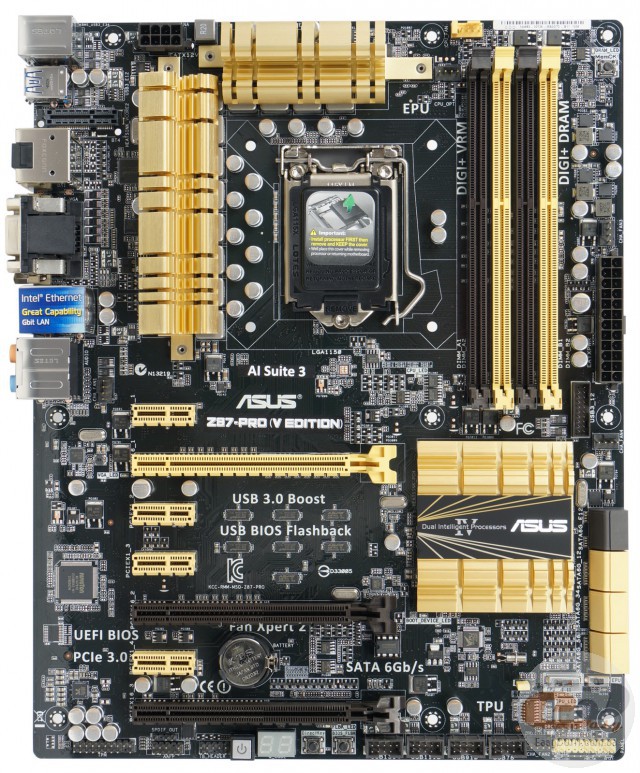

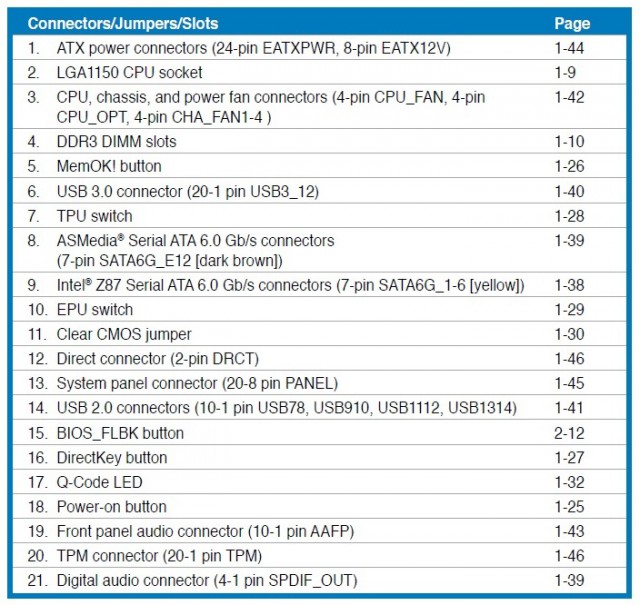

Зовнішній вигляд ASUS Z87-PRO (V EDITION) повністю ідентичний версії ASUS Z87-PRO. Обидві моделі виконані на друкованій платі формату ATX чорного кольору, який відмінно поєднується з радіаторами та портами жовтого кольору. У підсумку новинка виглядає досить стримано, але разом з тим не нудно. Оскільки ніяких претензій до компонування набортних елементів моделі ASUS Z87-PRO у нас не виникло, цілком логічно, що й ASUS Z87-PRO (V EDITION) також уникла даної долі. Таким чином, у вас не буде ніяких проблем зі складанням системи на основі кожної із двох згаданих вище модифікацій.

ASUS Z87-PRO(V EDITION)

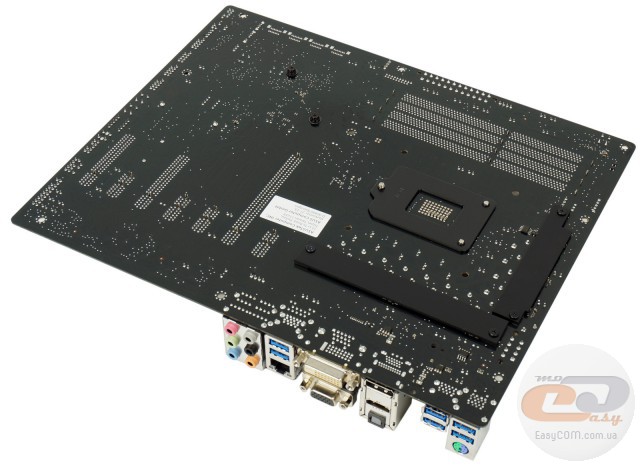

Зворотна сторона ASUS Z87-PRO (V EDITION) привертає увагу не тільки опорною пластиною процесорного роз’єму, але й двома невеликими пластинами. Вони сприяють зміцненню текстоліту під  радіаторами, встановленими на елементах кола живлення процесора. Додатково вони використовуються для охолодження компонентів, які не помістилися на лицьовій стороні друкованої плати.

ASUS Z87-PRO(V EDITION)

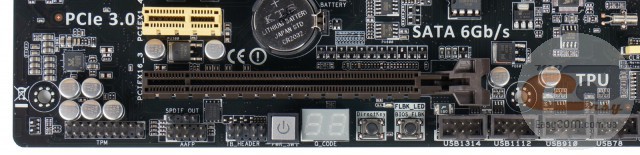

У нижній частині новинки розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, порт TPM, індикатор POST-кодів, клавіша ввімкнення, а також колодка TB_HEADER, яка за допомогою плати розширення ASUS Thunderbolt EX дозволяє реалізувати підтримку інтерфейсу Thunderbolt. Додатково відзначимо наявність клавіш USB BIOS Flashback для оновлення прошивання BIOS і DirectKey, яка служить для швидкого доступу до меню налаштувань BIOS.

Також тут знаходяться чотири колодки для підключення портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0. Як неважко здогадатися, усі вони внутрішні.

ASUS Z87-PRO(V EDITION)

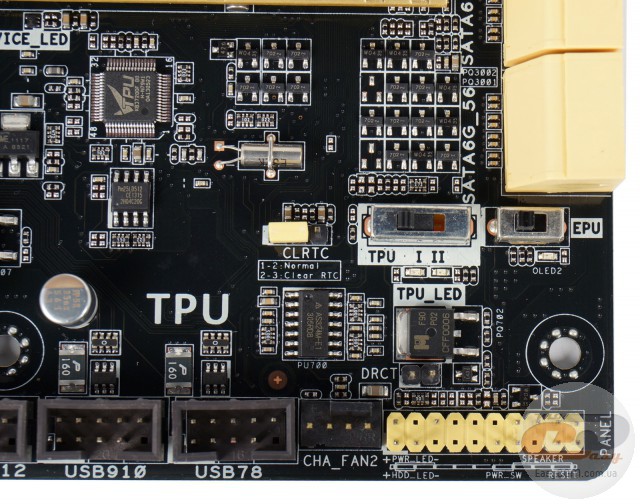

Ближче до правого кута текстоліту розташовані: джампер для скидання CMOS, колодка підключення фронтальної панелі та один із чотирьох роз’ємів для підключення системних вентиляторів. Окремого згадування заслуговують два невеликі перемикачі: TPU і EPU. Перший має три положення: «Вимк.», «1» (автоматичний розгін системи за допомогою збільшення множника) і «2» (автоматичний розгін за допомогою збільшення частоти системної шини та процесорного множника). Також необхідно пам'ятати, що функцію автоматичного оверклокінгу слід активувати до ввімкнення ПК.

Другий тумблер має всього два положення й відповідає за активацію функції енергозбереження (EPU).

ASUS Z87-PRO(V EDITION)

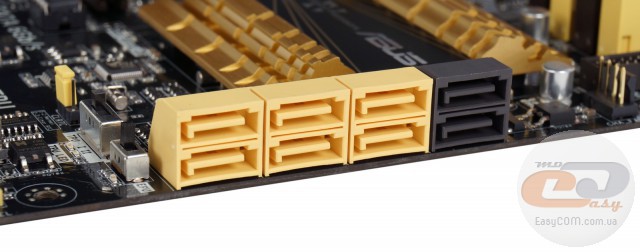

Можливості організації дискової підсистеми представлені вісьмома портами SATA 6 Гбіт/с, розташованими паралельно поверхні текстоліту. Робота шести з них (жовтого кольору) забезпечена силами чіпсету Intel Z87 Express. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Функціонування ж двох додаткових інтерфейсів коричневого кольору здійснюється за допомогою контролера ASMedia ASM1061.

Як і у випадку з ASUS Z87-PRO, в зв'язку з нестачею вільних ліній PCI Express 2.0, контролер ASMedia ASM1061 ділить лінії з одним зі слотів PCI Express 2.0 x1 (на схемі PCIe X1_2). Таким чином у вас є вибір: використовувати або додаткові порти SATA 6 Гбіт/с, або слот розширення PCI Express 2.0 x1.

ASUS Z87-PRO(V EDITION)

Системна плата ASUS Z87-PRO (V EDITION) оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, що працюють на частотах від 1066 до 1600 МГц у номінальному режимі й до 3000 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде досить практично для будь-яких поставлених завдань. Також відзначимо наявність клавіші MemOK!, яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього на ASUS Z87-PRO (V EDITION) реалізована підтримка восьми портів USB 3.0: двох внутрішніх та шести на інтерфейсній панелі. Чотири порти (два внутрішні та два на інтерфейсній панелі) функціонують завдяки чіпсету, у той час як робота чотирьох додаткових інтерфейсів реалізована силами контролера ASMedia ASM1074.

ASUS Z87-PRO(V EDITION)

ASUS Z87-PRO(V EDITION)

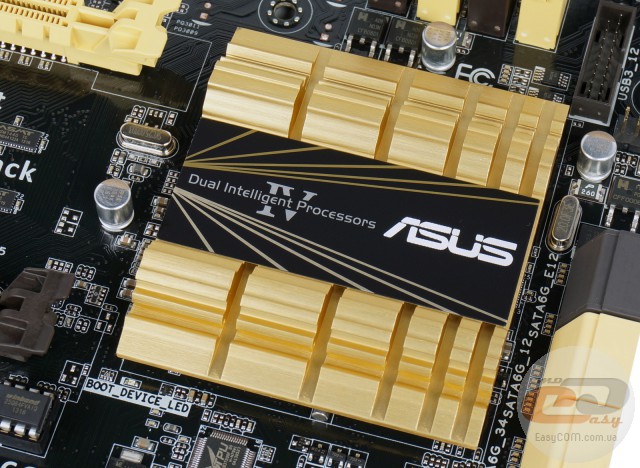

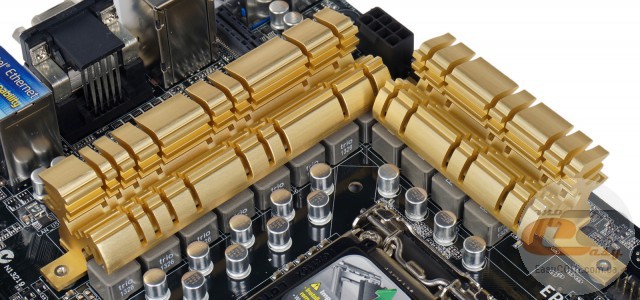

Система охолодження розглянутої плати складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z87 Express, а два інші накривають елементи підсистеми живлення процесора. Нагадаємо й про наявність двох додаткових радіаторів на звороті текстоліту. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету Intel Z87 Express – 33,7°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 34,1°C.

Отримані результати можна сміливо охарактеризувати як відмінні.

ASUS Z87-PRO(V EDITION)

ASUS Z87-PRO(V EDITION)

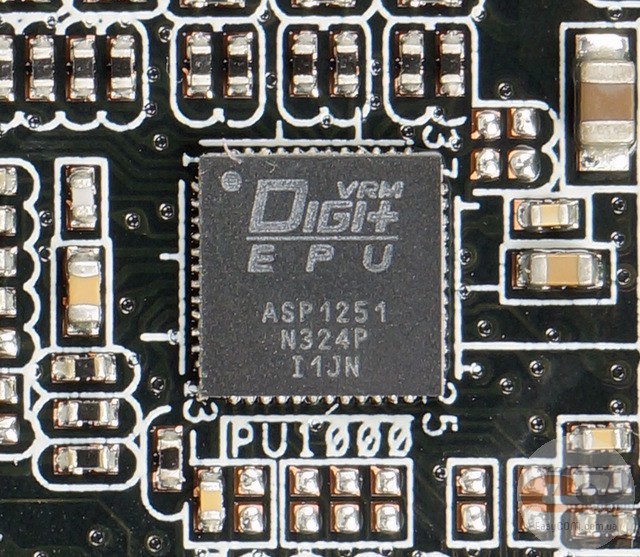

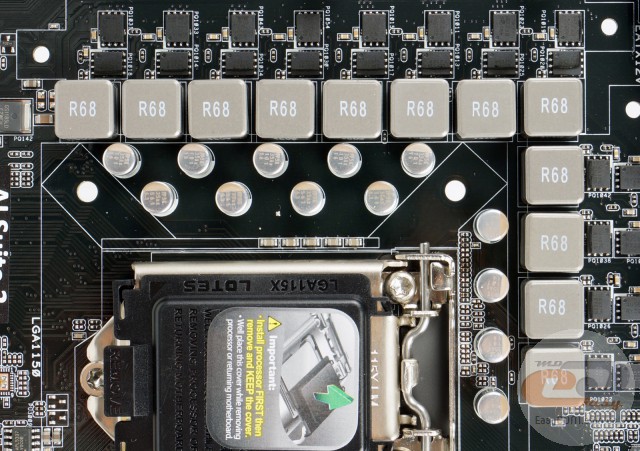

Живлення процесора здійснюється за посиленою 12-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1251 з вбудованою системою керування енергоспоживанням DIGI+. Як ми вже згадували на початку огляду, всі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються японські твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

ASUS Z87-PRO(V EDITION)

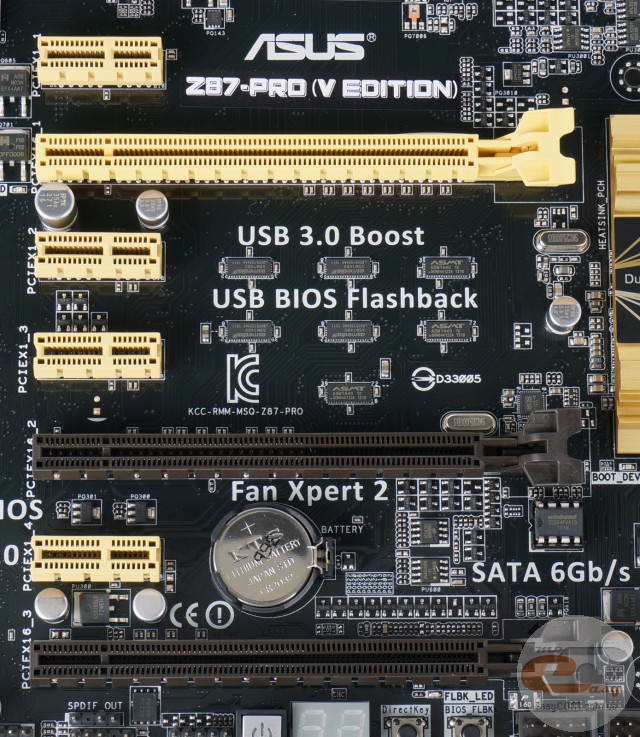

Для розширення функціональності материнської плати ASUS Z87-PRO (V EDITION) у користувача є в розпорядженні сім слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16 (у режимі х8);
  6. PCI Express 2.0 x1;
  7. PCI Express 2.0 x16 (у режимі х4).

Як бачимо, новинка має дуже хороші можливості для організації графічної підсистеми. Можна встановити до трьох відеокарт, одержавши при цьому наступні варіанти розподілу ліній: х16 / х8+х8 / х8+х8+х4. Звичайно ж, останній варіант буде дієздатним винятково у випадку встановлення графічних адаптерів від компанії AMD, оскільки NVIDIA не підтримує SLI-конфігурації з використанням слотів із пропускною здатністю х4. Окремо відзначимо можливість встановлення двох відеокарт із трьохслотовою системою охолодження. При цьому усе ще буде відкритий доступ до одного роз’єму PCI Express 2.0 x1.

Знову ж, у зв'язку з нестачею вільних чіпсетних ліній PCI Express 2.0, третій слот розширення PCI Express 2.0 x16 ділить лінії з трьома слотами PCI Express 2.0 x1. За замовчуванням його пропускна здатність обмежена всього однією лінією, відповідно, активація в BIOS усіх чотирьох ліній приведе до відключення трьох із чотирьох слотів PCI Express 2.0 x1 (на схемі PCIe х1_2/3/4). Як ми вже відзначали вище, офіційний сайт компанії ASUS вказує й на спільне використання лінії слота PCIe x1_2 і додаткових портів SATA 6 Гбіт/с, тому цілком можливо, що в офіційній інформації присутня помилка, оскільки слот PCIe x1_1 не згадується взагалі, а роз’єм PCIe x1_2 зазначений двічі.

ASUS Z87-PRO(V EDITION)

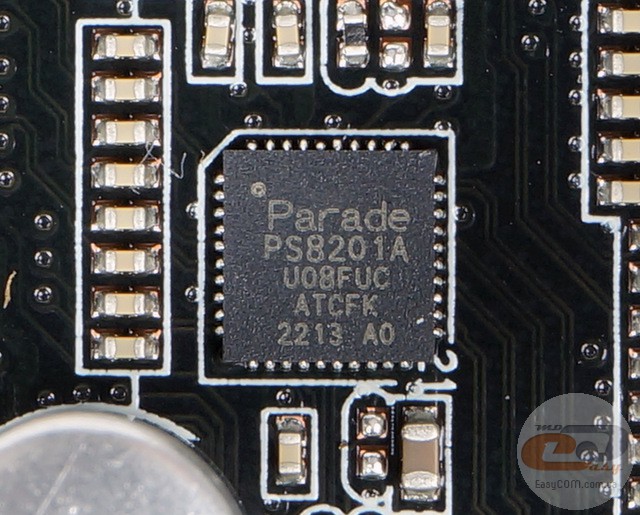

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні чотири відеовиходи: HDMI, DisplayPort, DVI-D і D-Sub. Перемикання між ними здійснюється силами мікросхеми Parade PS8201A.

ASUS Z87-PRO(V EDITION)

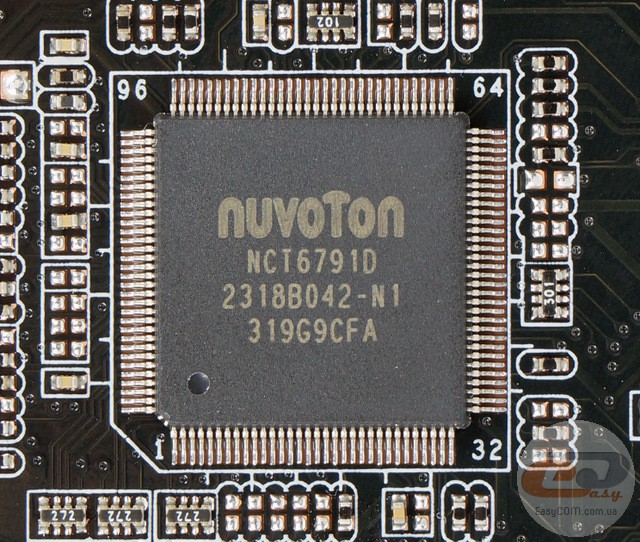

Можливості Multi I/O забезпечені мікросхемою NUVOTON NCT6791D, яка керує роботою системних вентиляторів, а також забезпечує моніторинг.

ASUS Z87-PRO(V EDITION)

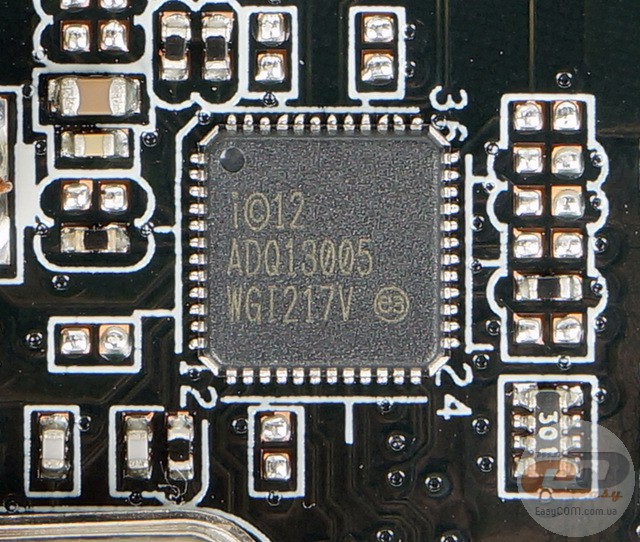

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI217V. Відмінним доповненням у його роботі стане фірмова технологія Network iControl, яка допоможе встановити пріоритети для різних програм на доступ до мережевих ресурсів.

ASUS Z87-PRO(V EDITION)

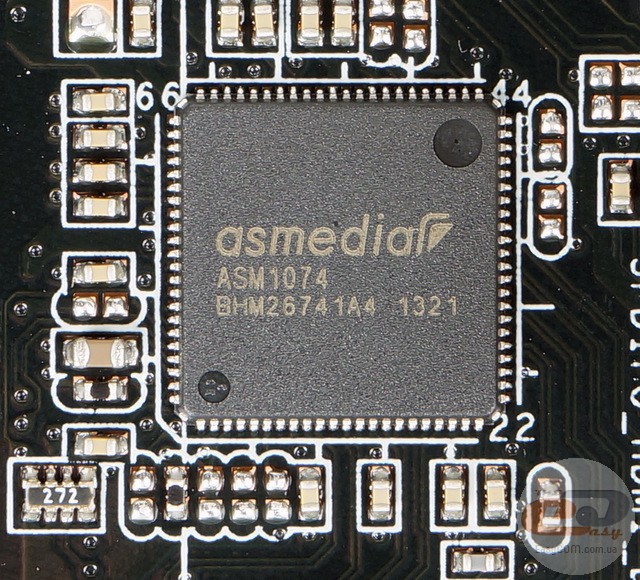

Робота чотирьох додаткових портів USB 3.0, розташованих на інтерфейсній панелі, реалізована за допомогою контролера ASMedia ASM1074.

ASUS Z87-PRO(V EDITION)

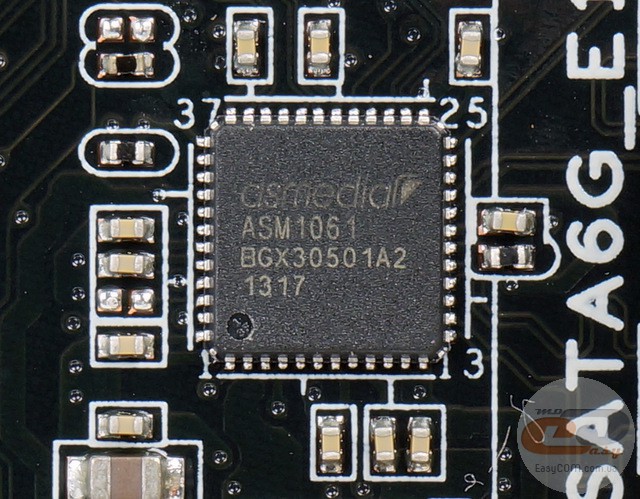

Коректне функціонування двох додаткових портів SATA 6 Гбіт/с забезпечене за рахунок контролера ASMedia ASM1061.

ASUS Z87-PRO(V EDITION)

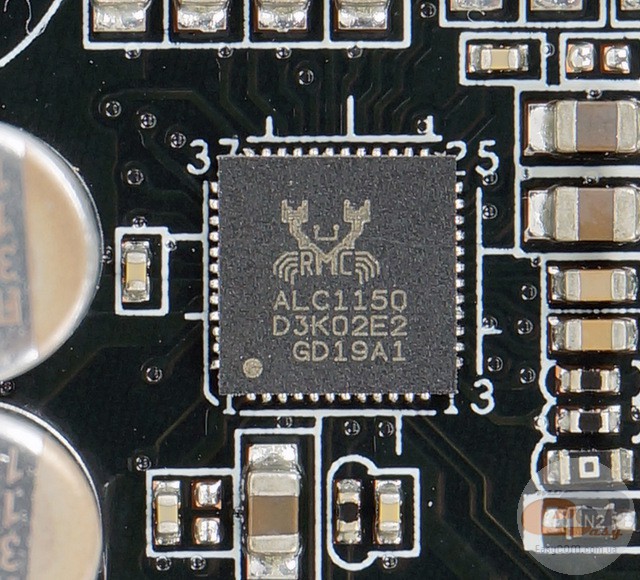

Звукова підсистема розглянутої материнської плати основана на новому 8-канальному HDA-кодеку Realtek ALC1150, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Вона здатна відтворювати аудіо з відношенням сигнал/шум на рівні 112 дБ і забезпечує запис звуку з відношенням сигнал/шум 104 дБ. Також реалізована звукова підсистема може похвалитися: можливістю відтворення lossless-аудіо з частотою дискретизації 192 кГц і розрядністю 24 біт; підтримкою технологій DTS Ultra PC II, DTS Conneсt і BD Audio Layer Content Protection, а також присутністю порту S/PDIF out на інтерфейсній панелі.

ASUS Z87-PRO(V EDITION)

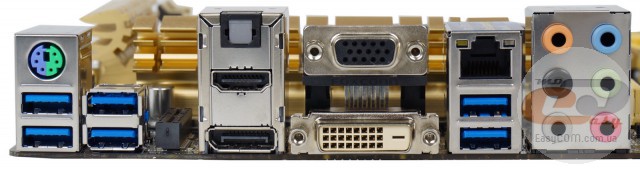

Інтерфейсна панель моделі ASUS Z87-PRO (V EDITION) виконана із високоякісної нержавіючої сталі з покриттям із оксиду хрому, що відповідає концепцією 5X PROTECTION. Це робить її більш зносостійкою. Вона включає наступні порти:

  • 1 x HDMI;
  • 1 х DisplayPort;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 для підключення мишки або клавіатури;
  • 1 x LAN (RJ45);
  • 6 x USB 3.0;
  • 1 x Optical S/PDIF out;
  • 1 x роз’єм для підключення модуля бездротових інтерфейсів Wi-Fi і Bluetooth;
  • 6 x аудіопортів.

ASUS Z87-PRO(V EDITION)

Як ми вже згадували на самому початку, єдиною наочною відмінністю між двома версіями ASUS Z87-PRO є відсутність попередньо встановленого модуля бездротових інтерфейсів Wi-Fi і Bluetooth в ASUS Z87-PRO (V EDITION), при цьому сам роз’єм залишився на місці. В іншому ж перерахований вище набір портів і роз’ємів влаштує практично будь-якого користувача, а поскаржитися можна хіба що на відсутність eSATA. Однак, враховуючи й так нестачу вільних чіпсетних ліній, його наявність принесла б додаткові обмеження.

ASUS Z87-PRO(V EDITION)

ASUS Z87-PRO(V EDITION)

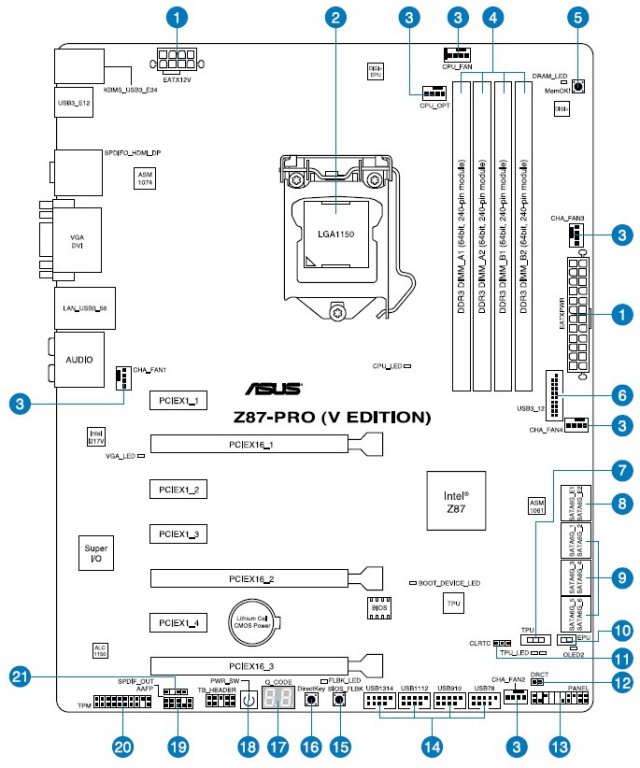

В ASUS Z87-PRO (V EDITION) є досить широкі можливості для організації охолодження усередині системного корпусу. В наявності шість 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора, у той час як чотири інші призначені для системних вертушок.

UEFI BIOS

ASUS Z87-PRO(V EDITION)

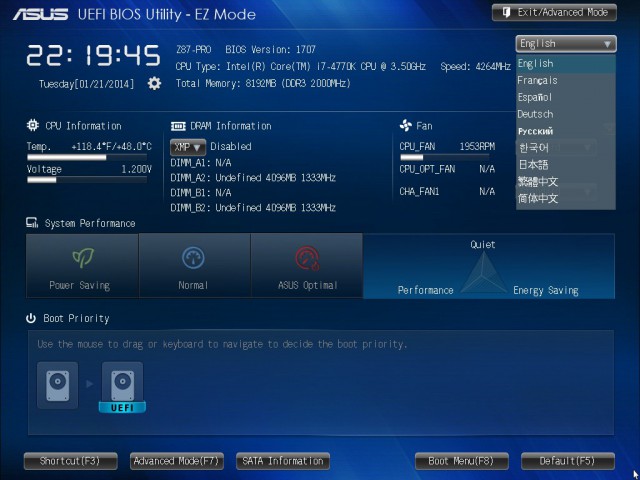

Материнська плата ASUS Z87-PRO (V EDITION) використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS відображається моніторинг температур і напруг на лініях блока живлення та процесора. Також у цьому розділі можна подивитися версію BIOS, модель процесора й обсяг встановленої оперативної пам'яті.

ASUS Z87-PRO(V EDITION)

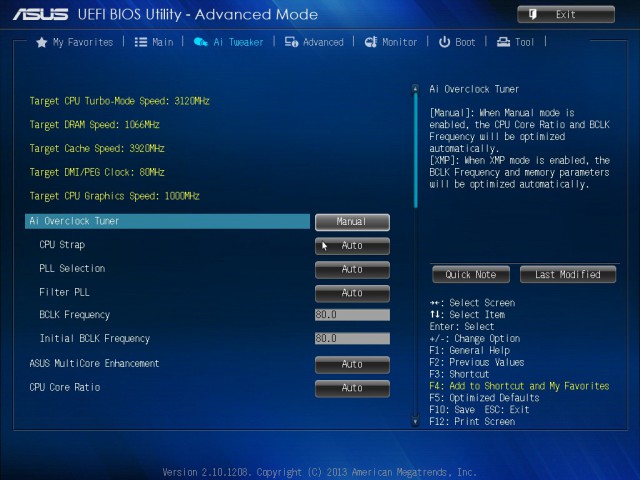

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

ASUS Z87-PRO(V EDITION)

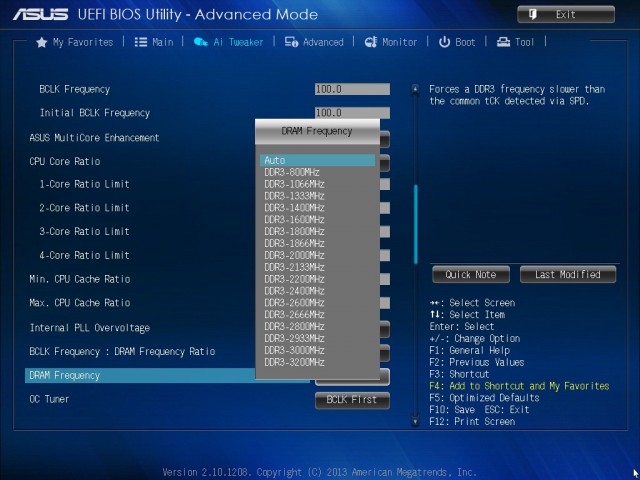

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3200 МГц.

ASUS Z87-PRO(V EDITION)

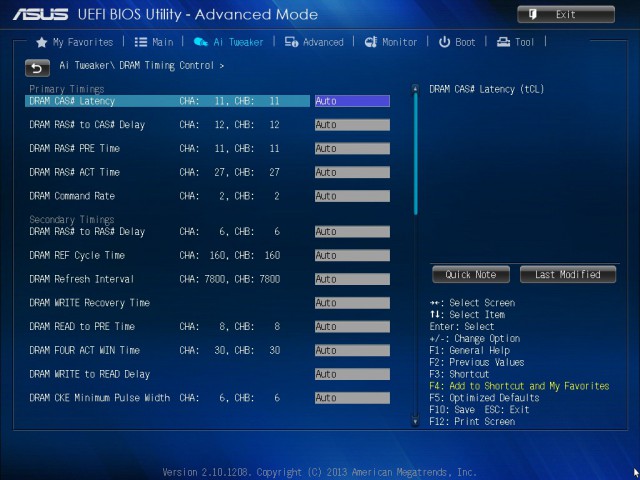

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

ASUS Z87-PRO(V EDITION)

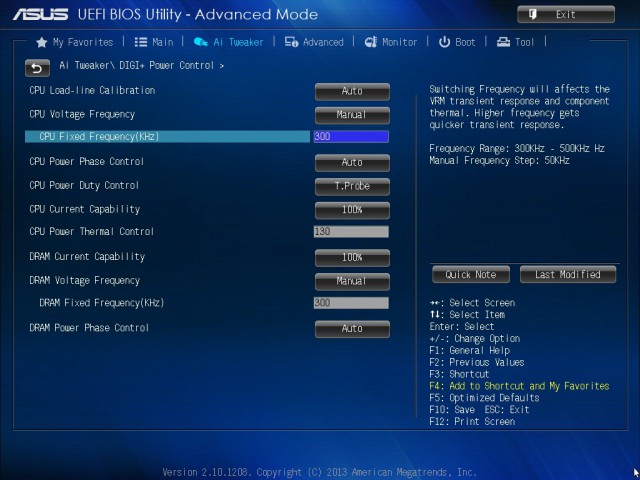

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+.

Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини

BCLK Frequency

80,0 – 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативної пам'яті

Memory Frequency

3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800,

1600, 1400, 1333, 1066, 800



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





CPU Power Thermal Control

130 – 151

1



Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота роботи ШІМ-контролера перетворювача живлення процесора

CPU Fixed Frequency(KHz)

300 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125

Частота роботи ШІМ-контролера перетворювача живлення оперативної пам'яті

DRAM Fixed Frequency (KHz)

300 - 500

50



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1

Обсяг пам'яті, що виділяється для потреб графічного ядра процесора

iGPU Memory

Auto, 32, 64, 96, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416, 448, 480, 512, 1024



Напруга на процесорі

CPU Core Voltage Override

0,001 – 1,920



0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001

Напруга на системному агенті

CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Вхідна напруга на процесорі

CPU Input Voltage

0,800 – 2,700

0,010

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,20000 – 1,92000

0,00500

Напруга на чіпсеті

PCH Core Voltage

0,70000 – 1,80000

0,01250



PCH VLX Voltage

1,20000 – 2,00000

0,01250



VTTDDR Voltage

0,60000 – 1,00000

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0.39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0.39500 – 0,63000

0,00500



Clock Crossing Vboot

0,10000 – 1,90000

0,00625



Clock Crossing Reset Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Voltage

0,10000 – 1,90000

0,00625

ASUS Z87-PRO(V EDITION)

ASUS Z87-PRO(V EDITION)

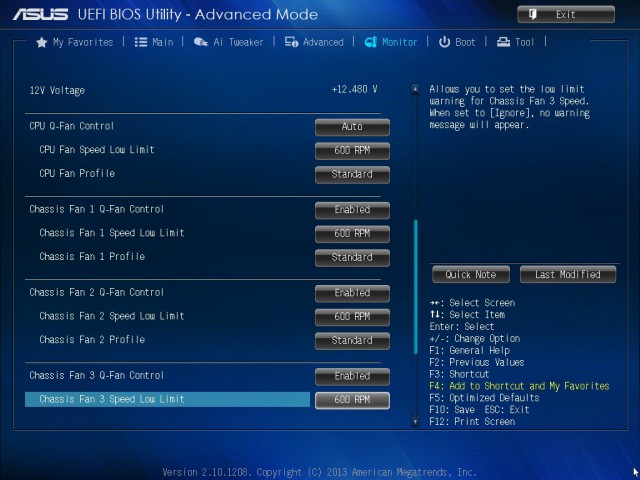

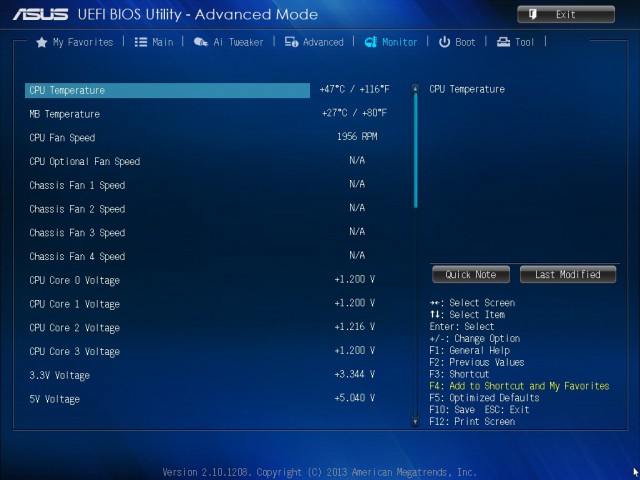

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково в даному розділі можна стежити за напругою на ядрі процесора та на лініях живлення +12В, +5В і +3,3В.

На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована.

Окремо варто відзначити можливість зняття «скріншотів» в BIOS і підтримку російської мови.

Можливості розгону

ASUS Z87-PRO(V EDITION)

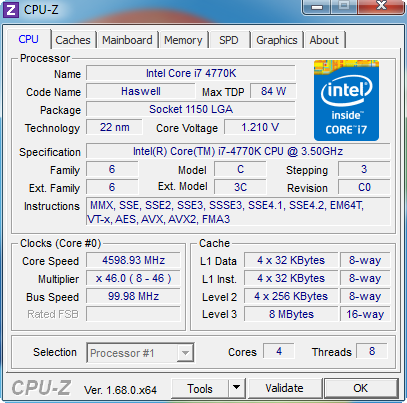

За підсумками ручного розгону процесора Intel Core i7-4770K, шляхом збільшення множника й напруги до 1,210 В, його стабільна робоча частота склала 4600 МГц, що є хорошим результатом для якісної материнської плати.

ASUS Z87-PRO(V EDITION)

«Ratio only»

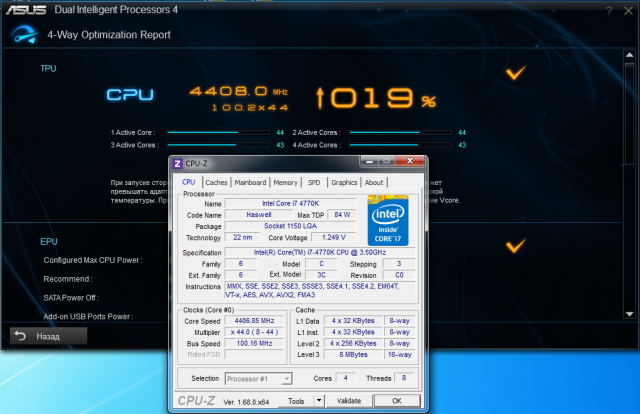

Використання можливостей автоматичного розгону за допомогою утиліти ASUS Dual Intelligent Processors 4 у режимі «Ratio only» (розгін шляхом збільшення лише множника) дозволило підвищити частоту процесора до 4400 МГц.

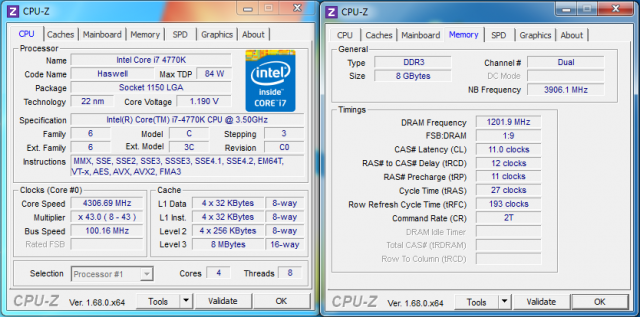

Також скористатися даною функцією можна через BIOS або за допомогою перемикача TPU у режимі «1».

ASUS Z87-PRO(V EDITION)

«TPU 1»

Однак у випадку розгону за допомогою перемикача результат був трохи нижчий, ніж за допомогою утиліти. Можливо, причина в тому, що при розгоні через утиліту ASUS Dual Intelligent Processors 4 комп'ютер кілька разів перезавантажувався, поступово підвищуючи коефіцієнт і проводячи короткий тест стабільності, що й дозволило одержати більш високий результат.

Також відзначимо, що незалежно від способу розгону підвищувалася також і частота пам'яті.

ASUS Z87-PRO(V EDITION)

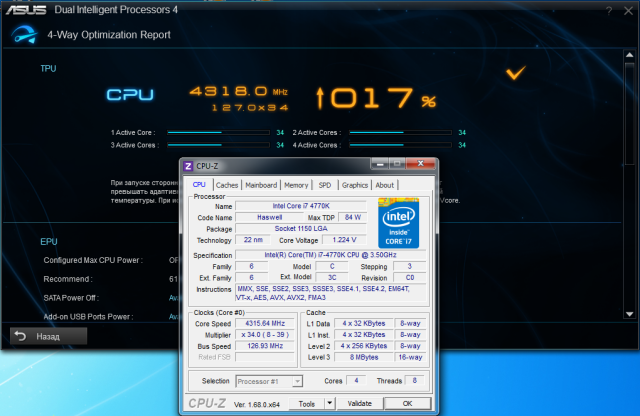

«BCLK First»

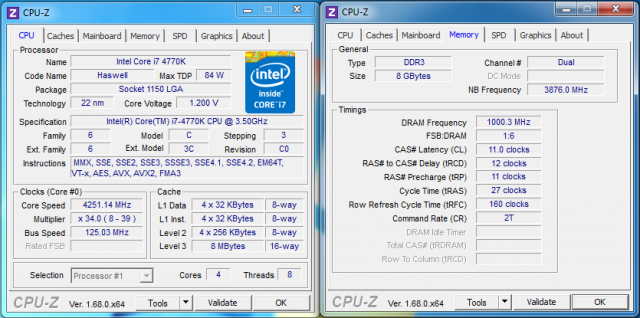

Після активації функції автоматичного розгону ЦП у режимі «BCLK First» (розгін по шині BCLK) його частота була зафіксована на позначці 4300 МГц.

ASUS Z87-PRO(V EDITION)

«TPU 2»

Відзначимо, що все вищесказане про режим «Ratio only» характерне і для «BCLK First», хіба що для його активації перемикач TPU повинен знаходитися в режимі «2».

ASUS Z87-PRO(V EDITION)

Ручне збільшення частоти системної шини дозволило досягнути результату 190,07 МГц, що є відмінним показником.

У підсумку можливості материнської плати по автоматичному розгону можна оцінити як дуже хороші, особливо якщо взяти до уваги простоту проведення даної процедури та підхід системи до збільшення частоти процесора без надмірного підвищення напруги.

Тестування

Для перевірки можливостей материнської плати ASUS Z87-PRO (V EDITION) використовувалося наступне обладнання:

Процесор

Intel Core i7-4770K (LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

AMD Radeon HD 6970 2 ГБ GDDR5

Пристрій відеозахоплення

AVerMedia Live Gamer Portable

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув)

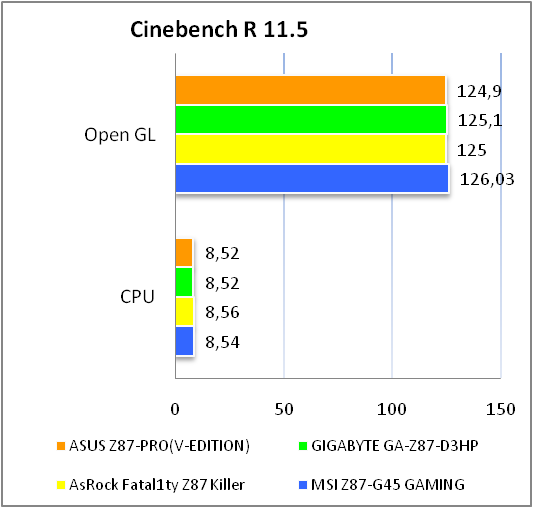

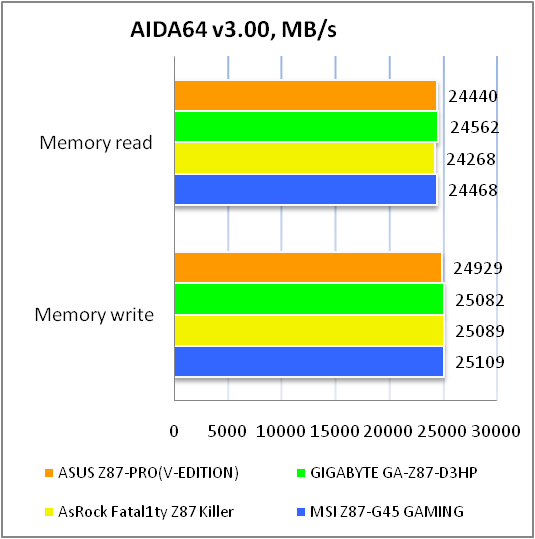

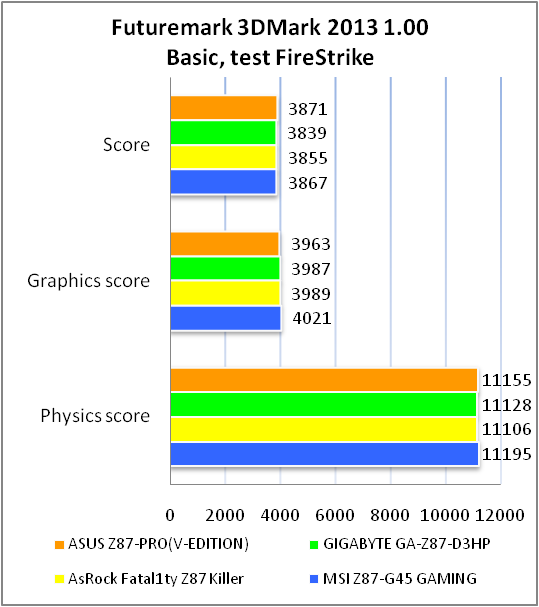

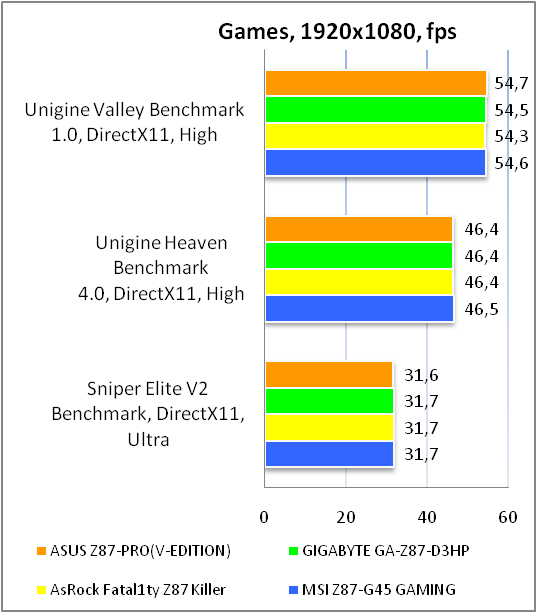

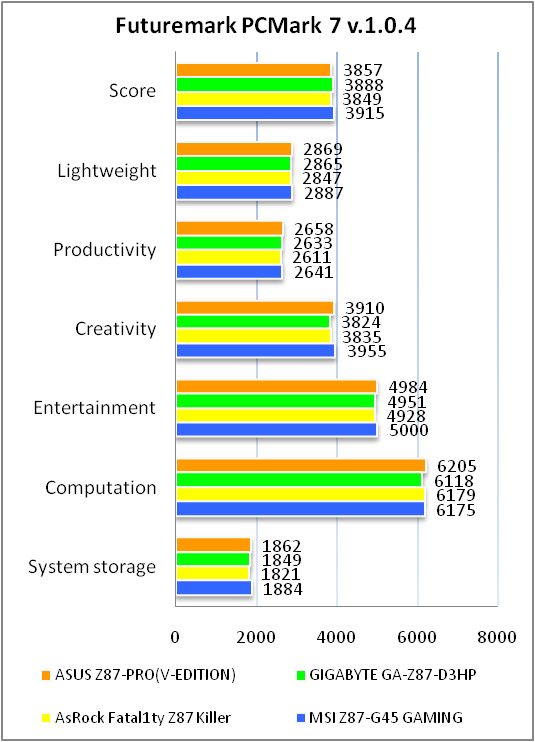

Результати тестів

ASUS Z87-PRO(V EDITION)

ASUS Z87-PRO(V EDITION)

ASUS Z87-PRO(V EDITION)

ASUS Z87-PRO(V EDITION)

ASUS Z87-PRO(V EDITION)

Як бачимо, модель ASUS Z87-PRO (V EDITION) демонструє відмінні показники продуктивності, не поступаючись конкурентним аналогам. Це дозволяє нам говорити про високу якість її виконання, підбір хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC1150

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.18, -0.20

Дуже добре

Рівень шуму, дБ (А)

-92.1

Дуже добре

Динамічний діапазон, дБ (А)

92.2

Дуже добре

Гармонійні викривлення, %

0.0058

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-81.0

Добре

Інтермодуляційні викривлення + шум, %

0.0094

Дуже добре

Взаємопроникнення каналів, дБ

-91.5

Відмінно

Інтермодуляції на 10 кГц, %

0.0090

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.23, +0.15

Відмінно

Рівень шуму, дБ (А)

-95.2

Відмінно

Динамічний діапазон, дБ (А)

95.5

Відмінно

Гармонійні викривлення, %

0.0049

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-82.5

Добре

Інтермодуляційні викривлення + шум, %

0.0067

Відмінно

Взаємопроникнення каналів, дБ

-91.3

Відмінно

Інтермодуляції на 10 кГц, %

0.0064

Відмінно

Загальна оцінка



Дуже добре

У підсумку інтегрований кодек Realtek ALC1150 демонструє дуже хороші результати роботи, яких вам буде цілком достатньо для повсякденного використання. А для власників якісних дискретних звукових плат з інтерфейсом PCI розчаруванням може стати хіба що відсутність даних слотів розширення на текстоліті новинки.

Висновки

Підводячи підсумки тестування материнської плати ASUS Z87-PRO (V EDITION) і її невеликого порівняння з розглянутою раніше ASUS Z87-PRO, можна зробити цілком однозначний висновок, що перед нами дві повністю ідентичні моделі, за винятком відсутності модуля бездротових інтерфейсів в ASUS Z87-PRO (V EDITION). Користувачам, які не мають гострої необхідності у підтримці модуля Wi-Fi і Bluetooth, можна було б сміливо порадити дивитися в сторону тестованої моделі. З іншого ж боку, беручи до уваги реальну роздрібну вартість обох модифікацій, ASUS Z87-PRO пропонує більше можливостей практично за ті ж гроші. Можливо, дана ситуація з часом зміниться, і ціна ASUS Z87-PRO (V EDITION) дещо знизиться, але на даний момент купівля ASUS Z87-PRO буде більш виправданою.

В іншому ж перед нами відмінна материнська плата, яка виділяється на тлі конкурентів посиленої дванадцятифазною підсистемою живлення, більшою кількістю портів USB 3.0 і SATA 6 Гбіт/с, відповідністю концепції 5X PROTECTION, а також хорошим комплектом поставки та оптимальним компонуванням інтерфейсної панелі.

Окремого згадування заслуговує функція «4-Way Optimization» у ПЗ AI Suite III, за допомогою якої у вас є можливість налаштувати роботу системи винятково під ваші потреби, оперуючи такими параметрами як продуктивність, температура та енергоспоживання.

Що ж стосується особливостей ASUS Z87-PRO (V EDITION), то варто взяти до уваги згадані вище обмеження, пов'язані з нестачею вільних чіпсетних ліній PCI Express 2.0.

У підсумку ASUS Z87-PRO (V EDITION) стане хорошим вибором для складання продуктивного ПК з однією або двома відеокартами, у випадку якщо ви не відчуваєте гострої необхідності в підтримці бездротових інтерфейсів Wi-Fi і Bluetooth, благо сам роз’єм для встановлення даного модуля залишився недоторканим.

Переваги:

  • надійна 12-фазна цифрова підсистема живлення DIGI+;
  • поліпшена елементна база та відповідність концепції 5X PROTECTION для більш надійної й стабільної роботи материнської плати;
  • підтримка великої кількості портів USB 3.0 і SATA 6 Гбіт/с;
  • використання якісного аудіокодека;
  • підтримка технологій AMD CrossFireX і NVIDIA SLI;
  • зручне компонування інтерфейсної панелі;
  • наявність клавіші DirectKey для швидкого доступу до налаштувань BIOS;
  • наявність клавіші BIOS Flashback для оновлення прошивання BIOS;
  • наявність перемикачів TPU і EPU, відповідальних за автоматичний розгін і оптимізацію енергоспоживання системи;
  • підтримка ряду корисних фірмових технологій: MemOK!, USB Charger+, USB 3.0 Boost та інших;
  • наявність роз’єму для встановлення модуля Wi-Fi + Bluetooth;
  • наявність роз’єму TB_HEADER, який дозволяє реалізувати порти Thunderbolt.

Особливості:

  • обмеження при одночасному використанні двох додаткових портів SATA 6 Гбіт/с і слоту PCI Express 2.0 x1;
  • обмеження при одночасному використанні одного роз’єму PCI Express 2.0 x16 і трьох слотів PCI Express 2.0 x1.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, AVerMedia, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.

Стаття прочитана раз(и)
Опубліковано : 26-01-2014
Підписатися на наші канали
telegram YouTube facebook Instagram
