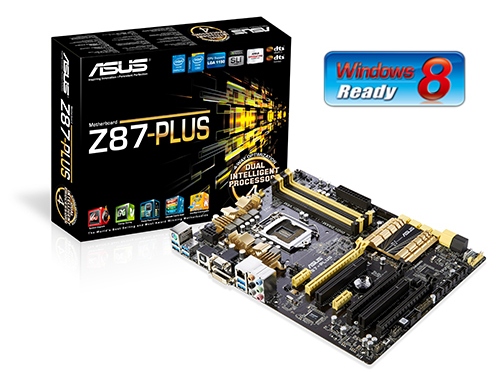

Огляд і тестування материнської плати ASUS Z87-PLUS

Продовжуючи серію матеріалів, присвячених материнським платам компанії ASUS на основі флагманського набору системної логіки Intel Z87 Express, ми познайомимо вас із моделлю ASUS Z87-PLUS. Виходячи із цінової політики тайванської компанії, вона займає чітку позицію між двома розглянутими нами раніше рішеннями: ASUS Z87-A і ASUS Z87-PRO.

За доброю традицією, перш ніж переходити безпосередньо до огляду новинки, наведемо невелике порівняння всіх трьох моделей:

	ASUS Z87-A	ASUS Z87-PLUS	ASUS Z87-PRO
USB 3.0 зовнішні/внутрішні	4/2	6/2	6/2
USB 2.0 зовнішні/внутрішні	2/6	0/8	0/8
Оперативна пам'ять	4 x DIMM  до 32 ГБ	4 x DIMM до 32 ГБ	4 x DIMM до 32 ГБ
PCI-E x16	3 x16 x8+x8  х8+х8+х2	3 x16 x8+x8  х8+х8+х2	3 x16 x8+x8 x8+x8+x4
PCI-E x1	2	2	4
PCI	2	2	Немає
Відеовиходи	Mini DisplayPort HDMI D-Sub DVI-D	Mini DisplayPort HDMI D-Sub DVI-D	DisplayPort HDMI D-Sub DVI-D
Аудіовиходи	6  Optical S/PDIF-out	6  Optical S/PDIF-out	6  Optical S/PDIF-out
Аудіокодек	Realtek ALC892	Realtek ALC892	Realtek ALC1150
SATA 6 Гбіт/с	6	8	8
eSATA	Немає	Немає	Немає
mSATA	Немає	Немає	Немає
Thunderbolt	Немає	Немає	Немає
LAN	1	1	1
Wi-Fi	Немає	Немає	IEEE 802.11 a/b/g/n
Bluetooth	Немає	Немає	Так
Фази живлення	8	8+2	12+2
Формат	ATX	ATX	ATX
Середня вартість на момент написання огляду	150 доларів США	180 доларів США	210 доларів США

Крім чіткої градації за вартістю, де кожний крок рівнем вище орієнтовно обійдеться вам у додаткові 30 доларів США, відзначимо, що за своєю суттю ASUS Z87-PLUS все-таки трохи ближча до ASUS Z87-A, ніж до ASUS Z87-PRO. Остання може похвалитися не тільки підтримкою бездротових інтерфейсів, але й посиленою підсистемою живлення, флагманським аудіокодеком, а також можливістю встановлення трьох відеокарт із розподілом ліній PCI Express x16 за схемою х8+х8+х4.

Що стосується порівняння ASUS Z87-PLUS і ASUS Z87-A, то додаткові 30 доларів США дадуть вам поліпшену підсистему живлення, можливість підключити більшу кількість накопичувачів і пристроїв із інтерфейсом USB 3.0. В іншому ж обидві материнські плати виглядають, на перший погляд, повністю ідентично. Для того щоб з'ясувати, чи так це насправді, - пропонуємо перейти безпосередньо до огляду новинки.

Специфікація материнської плати ASUS Z87-PLUS:

Виробник	ASUS
Модель	Z87-PLUS (rev 1.0)
Чіпсет	Intel Z87 Express
Процесорний роз’єм	Socket LGA1150
Підтримувані процесори	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого покоління
Частота використовуваної пам'яті	3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 МГц
Підтримка пам'яті	4 x 1.5V DDR3 DIMM слоти з підтримкою до 32 ГБ пам'яті
Слоти розширення	2 x PCI Express 3.0 x16 (CPU) 1 x PCI Express 2.0 x16 (PCH)	х16 або х8+х8  х2
	2 x PCI Express 2.0 x1 2 x PCI
Дискова підсистема	Чіпсет Intel Z87 Express підтримує: 6 x SATA 6 Гбіт/с Підтримка RAID 0, 1, 5, 10 Контролер ASMedia ASM1061 підтримує: 2 x SATA 6 Гбіт/с
LAN	1 x Intel WGI217V (10/100/1000 Мб/с)
Звукова підсистема	Кодек Realtek ALC892 8-канальний звук S/PDIF Out
Живлення	24-контактний роз’єм живлення ATX 8-контактний роз’єм живлення ATX12V
Вентилятори	2 x роз’єми вентилятора CPU (4-пін) 4 x роз’єми системних вентиляторів (4-пін)
Охолодження	Алюмінієві радіатори на MOSFET Алюмінієвий радіатор на чіпсеті
Зовнішні порти I/O	1 x HDMI 1 x Mini DisplayPort 1 x DVI-D 1 x D-Sub 1 x LAN (RJ45) 6 x USB 3.0 1 x Optical S/PDIF out 6 x аудіопортів 1 х PS/2 (для підключення мишки або клавіатури)
Внутрішні порти I/O	1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-пін) 4 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 8 x портів SATA 6 Гбіт/с 1 х TPM 1 х COM 1 x конектор виведення звуку на передню панель 1 x S/PDIF out 1 x блок конекторів передньої панелі 1 x джампер для скидання CMOS 1 х клавіша MemOK! 1 х роз’єм DRCT 1 х клавіша Direct Key 1 х клавіша USB BIOS Flashback 1 x клавіша ввімкнення 1 x перемикач TPU 1 x перемикач EPU
BIOS	64 Mb UEFI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0
Комплектація	посібник користувача брошура з описом гарантії диск із драйверами та утилітами 1 х набір ASUS Q-Connectors 3 x кабелі SATA 1 х міст 2-way SLI 1 х заглушка інтерфейсної панелі
Форм-фактор, розміри, мм	ATX 305 х 233,7
Сайт виробника	ASUS Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Asus+Z87-PLUS

Упаковка та комплектація



Оскільки упаковка материнської плати ASUS Z87-PLUS виконана в одному стилі з недавно розглянутими нами ASUS Z87-A і ASUS Z87-PRO, то в даному розділі ми відразу ж перейдемо до списку підтримуваних новинкою технологій:

• Dual Intelligent Processors 4 with 4-way Optimization – плата оснащена двома інтелектуальними чіпами: енергетичним процесором (Energy Processing Unit – EPU) і TurboV-процесором (TurboV Processing Unit – TPU). Четверте покоління цих мікросхем працює разом із цифровою системою живлення DIGI+ і технологією Fan Xpert 2, що дозволяє виконувати тонку оптимізацію роботи системи залежно від поточних потреб користувача.
• Remote GO! – фірмове програмне забезпечення для бездротового підключення комп'ютера до інших домашніх цифрових пристроїв, щоб реалізувати чотири сценарії їхнього використання: синхронізацію інформації з підтримуваними хмарними сховищами, трансляцію мультимедійних файлів на DLNA-сумісні пристрої, віддалене керування комп'ютером і передачу файлів з одного цифрового пристрою на інший.
• Fan Xpert 2 – інтелектуальна система керування вентиляторами, яка дозволяє досягнути ефективного охолодження комп'ютера при мінімальному рівні шуму.
• USB BIOS Flashback – забезпечує оновлення прошивання BIOS із флеш-накопичувача простим натисканням на відповідну клавішу, розташовану на текстоліті.
• Best Quality Power Component – у колах живлення материнської плати використовуються винятково високоякісні компоненти, такі як японські твердотільні конденсатори та дроселі з феритовим осердям.
• USB 3.0 Boost – для прискорення роботи інтерфейсу USB 3.0 реалізована підтримка протоколу UASP.
• USB Charger+ – дозволяє заряджати портативну техніку не тільки в 3 рази швидше, але й при вимкненому ПК.
• AI Suit III – у комплекті з материнською платою постачається фірмове ПЗ, за допомогою якого можна виконувати тонке налаштування ряду параметрів системи не заходячи в BIOS.
• UEFI BIOS – ASUS Z87-PLUS оснащується прошиванням BIOS із приємним графічним інтерфейсом, основаним на мікрокоді UEFI. Для спрощення роботи користувача, зміни в налаштування можна вносити за допомогою миші.

Окремо виділимо фірмову концепцію 5X PROTECTION, яка включає наступні особливості:

• завдяки наявності спеціальних запобіжників материнська плата ASUS Z87-PLUS має підвищений ступінь захисту від надструму та струму короткого замикання;
• захист від електростатичних пошкоджень;
• елементна база ASUS Z87-PLUS містить у собі винятково японські твердотільні конденсатори з підвищеним терміном служби (до 5000 годин);
• інтерфейсна панель виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому та має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою;
• останнім по черзі, але не за значимістю є використання цифрових ШІМ-контролерів для керування підсистемами живлення центрального процесора та модулів оперативної пам'яті відповідно до фірмової концепції DIGI+ VRM.

Також відзначимо підтримку відеотехнологій NVIDIA SLI і AMD CrossFireX, аудіотехнологій DTS Connect і DTS UltraPC II та факт турботи компанії про навколишнє середовище, адже коробка виконана з переробленого картону, а вся поліграфія надрукована за допомогою соєвого чорнила.

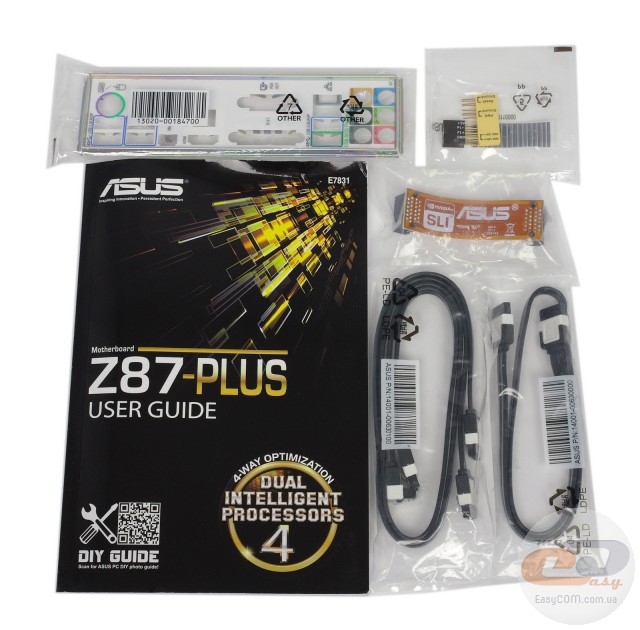

Комплект поставки ASUS Z87- PLUS виглядає наступним чином:

• диск із драйверами та утилітами;
• інструкція користувача;
• три SATA-шлейфи;
• набір ASUS Q-Connectors, які суттєво полегшують процес підключення фронтальної панелі корпусу ПК;
• 2-way NVIDIA SLI міст;
• заглушка інтерфейсної панелі.

Комплект поставки не тільки достатній для складання та подальшої експлуатації ПК, але й може похвалитися турботою про користувачів (ASUS Q-Connectors) і приємним бонусом у вигляді містка NVIDIA SLI.

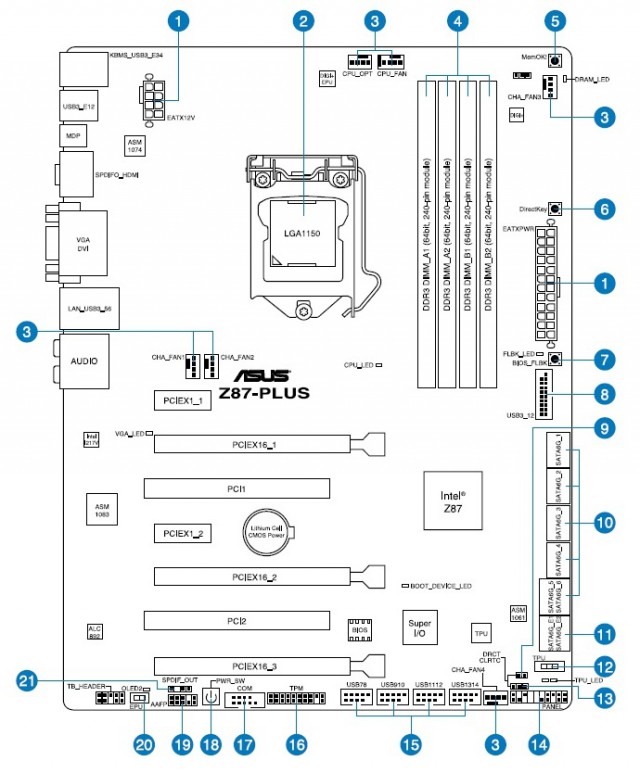

Дизайн та особливості плати

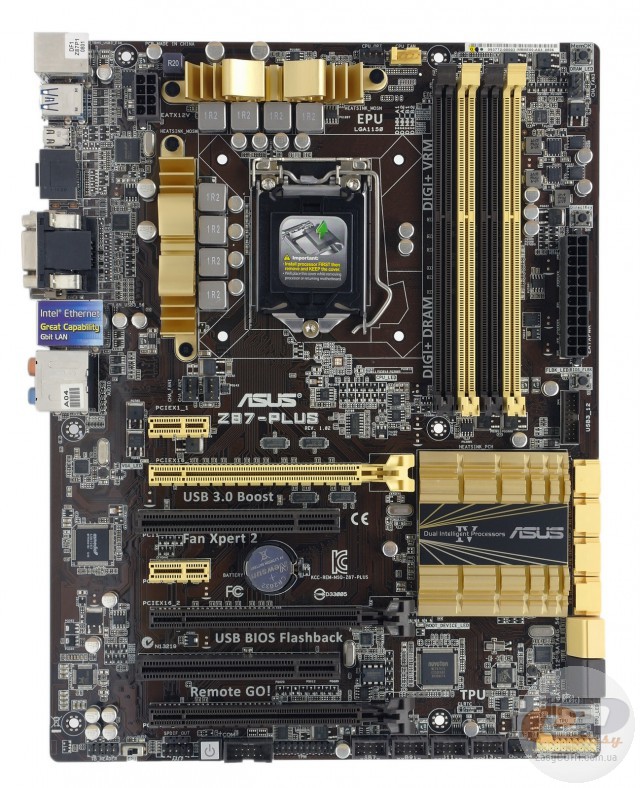

Новинка виконана на друкованій платі темно-коричневого кольору у форматі ATX і за дизайном, на перший погляд, практично не відрізняється від ASUS Z87-A. Придивившись уважніше, можна звернути увагу на більший радіатор, відповідальний за охолодження чіпсету тестованого рішення, а також на більшу кількість портів SATA.

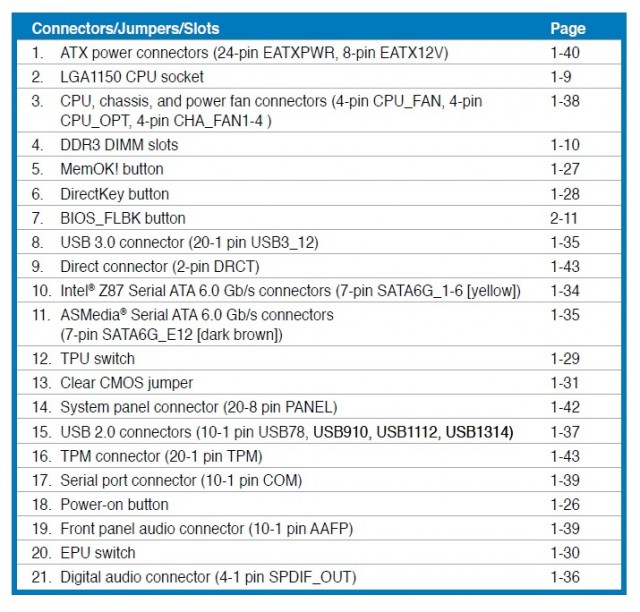

Говорячи про компонування основних елементів і зручність складання системи, відзначимо, що в спадок від ASUS Z87-A новинці дістався трохи нестандартний за шириною текстоліт. По всьому його правому краю відсутні отвори під кріпильні гвинти. Відповідно, радимо вам дотримувати певної обережності і дещо притримувати текстоліт рукою при встановленні модулів оперативної пам'яті та при підключенні основного 24-контактного кабелю живлення, щоб уникнути викривлення та можливого пошкодження друкованої плати.

Що стосується приємних особливостей, то для більшої зручності слоти для встановлення модулів оперативної пам'яті оснащені засувкою тільки з одного боку, що значно спрощує заміну планок пам'яті при встановленій відеокарті. Порти SATA розташовані таким чином, що навіть найдовші плати розширення не зможуть ускладнити до них доступ.

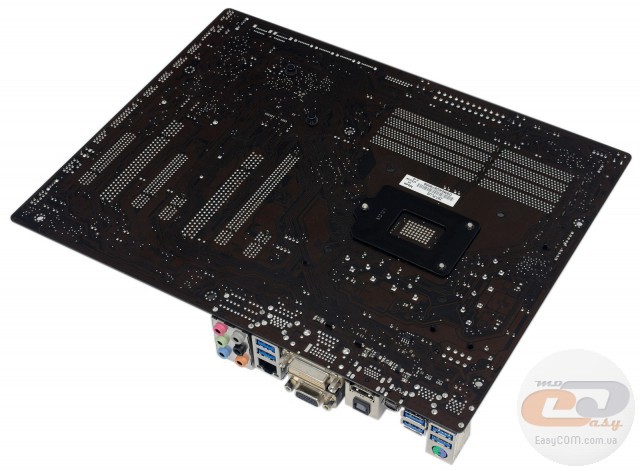

Зворотна сторона ASUS Z87-PLUS скромно зустрічає нас лише опорною пластиною процесорного роз’єму, що є безсумнівною перевагою новинки, адже вам не доведеться проявляти зайве занепокоєння за збереженість даної ділянки текстоліту.

Також звертаємо вашу увагу на те, що на відміну від ASUS Z87-A, радіатор, відповідальний за охолодження чіпсету, закріплений за допомогою гвинтів, а не пластикових підпружинених кліпс, що повинно позитивно позначитися на ефективності його роботи.

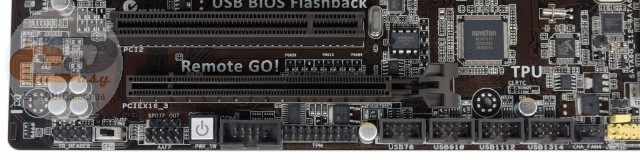

У нижній частині друкованої плати розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, колодка TB_HEADER, яка за допомогою плати розширення ASUS Thunderbolt EX дозволяє реалізувати підтримку інтерфейсу Thunderbolt, клавіша ввімкнення, роз’єми COM і TPM, тумблер, відповідальний за активацію функції енергозбереження (EPU), а також чотири колодки для підключення портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: усі вони внутрішні.

Ближче до правого кута текстоліту розташовані колодка підключення фронтальної панелі та один із чотирьох роз’ємів для підключення системних вентиляторів. Також відзначимо роз’єм DRCT, який дозволяє підключити додаткову клавішу для переходу в BIOS і винести її, наприклад, на фронтальну панель корпусу.

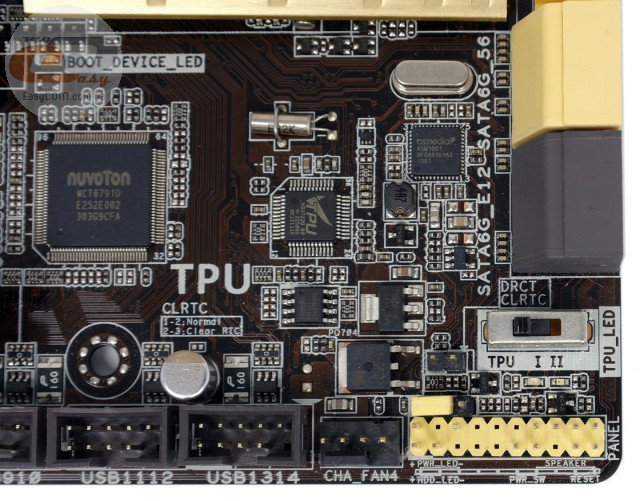

Окремого згадування заслуговує перемикач TPU, який має три положення: «Вимкн.», «1» (автоматичний розгін системи за допомогою збільшення множника) і «2» (автоматичний розгін за допомогою збільшення частоти системної шини та процесорного множника). Нагадуємо, що функцію розгону слід активувати до ввімкнення ПК.

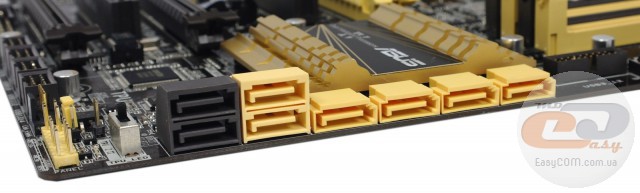

Можливості організації дискової підсистеми представлені вісьмома портами SATA 6 Гбіт/с. Шість із них (жовтого кольору) функціонують завдяки чіпсету Intel Z87 Express. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. У свою чергу робота двох додаткових портів коричневого кольору забезпечена силами контролера ASMedia ASM1061. Усі роз’єми SATA розташовані паралельно платі, відповідно, навіть найдовші карти розширення не зможуть ускладнити до них доступ.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією розташована на правій стороні друкованої плати, поруч із портами SATA. Усього на ASUS Z87-PLUS забезпечена підтримка восьми портів USB 3.0: двох внутрішніх та шести на інтерфейсній панелі. Чотири з них (два внутрішні та два на інтерфейсній панелі) функціонують завдяки чіпсету, у той час як робота чотирьох додаткових інтерфейсів забезпечена силами контролера ASMedia ASM1074.

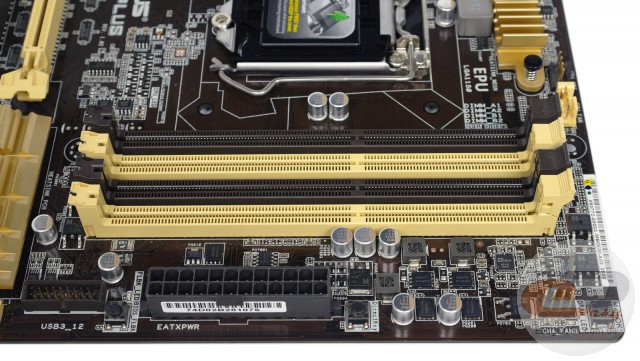

Системна плата ASUS Z87-PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації модулі необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються планки пам'яті, що працюють на частотах від 1333 до 1600 МГц у номінальному режимі та до 3000 МГц у розгоні. Їхній максимальний обсяг може досягати 32 ГБ, чого буде досить практично для будь-яких поставлених завдань.

Також відзначимо наявність наступних клавіш:

• MemOK! - дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи;
• USB BIOS Flashback – призначена для оновлення прошивання BIOS із флеш-накопичувача;
• DirectKey – служить для швидкого доступу до BIOS.

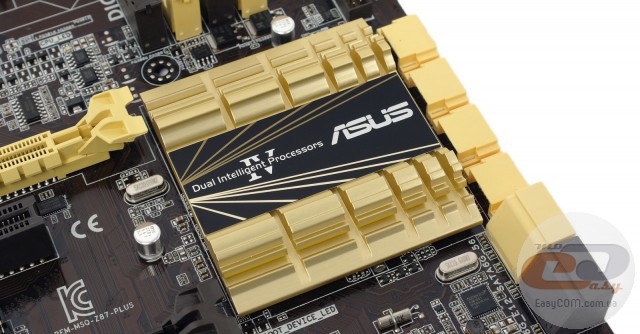

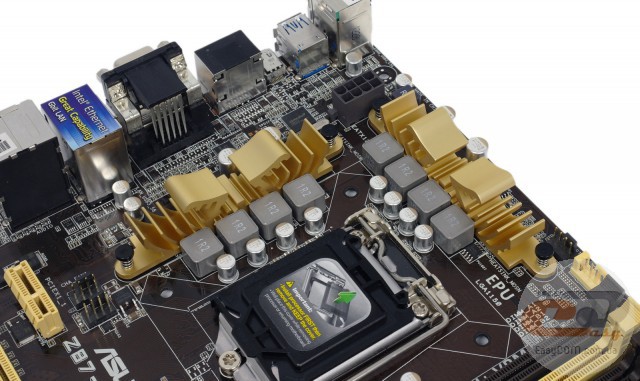

Система охолодження розглянутої новинки складається із трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z87 Express, а два інші накривають компоненти підсистеми живлення. Для підвищення ефективності відведення тепла від мікросхеми системної логіки відповідний радіатор надійно закріплений за допомогою гвинтів, у той час як два інші закріплені на пластикових підпружинених кліпсах.

У процесі тестування температура радіаторів не перевищувала 35,1°C, що є відмінним результатом.

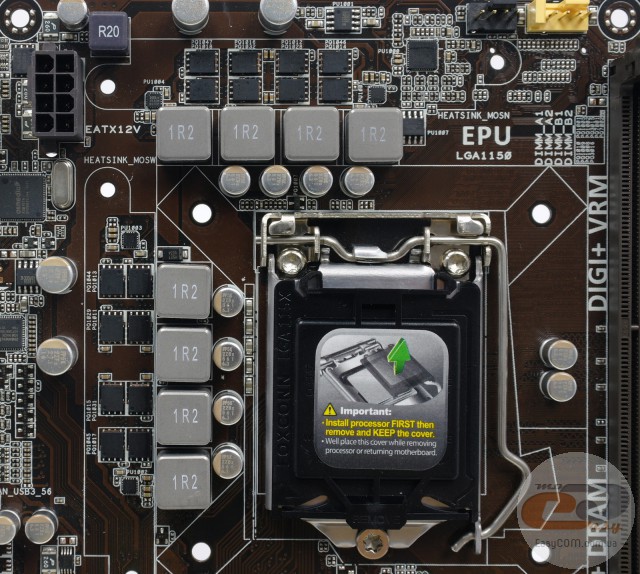

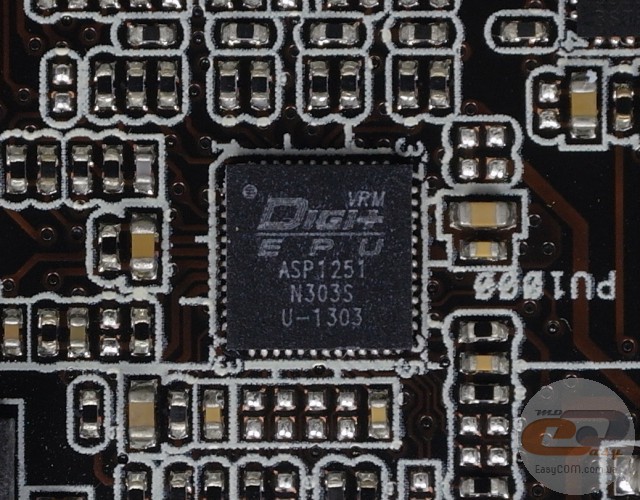

Живлення процесора здійснюється за 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері ASP1251 із вбудованою системою керування енергоспоживанням DIGI+. Усі компоненти, з яких складається вузол живлення процесора, відрізняються високим ступенем надійності – використовуються японські твердотільні конденсатори та дроселі з феритовим осердям.

Підсистема живлення модулів оперативної пам'яті включає дві фази, яких буде цілком достатньо, враховуючи високу енергоефективність роботи рішень стандарту DDR3. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

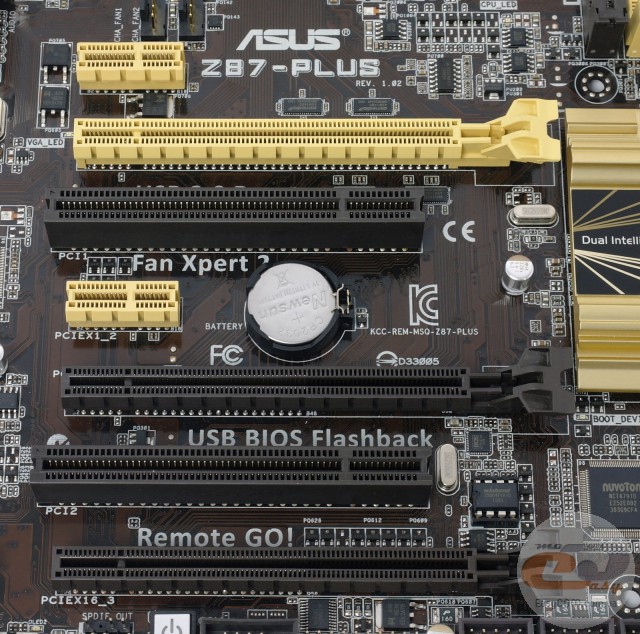

Можливості розширення функціональності ASUS Z87-PLUS абсолютно ідентичні таким в ASUS Z87-A: у наявності три слоти PCI Express x16, два PCI Express x1 і два PCI. Для встановлення відеокарт призначені два слоти PCI Express 3.0 x16, які підключені до процесора та ділять між собою всі доступні шістнадцять ліній. З урахуванням підтримки технології NVIDIA SLI і AMD CrossFireX, при встановленні пари графічних адаптерів лінії між слотами розподіляються за наступною схемою: х16 / х8+х8. Третій слот PCI Express x16 підключений до чіпсету і завжди використовує тільки дві лінії стандарту PCI Express 2.0. Тому він не розрахований на встановлення графічних прискорювачів.

Відзначимо, що розташування всіх роз’ємів сприяє монтажу двох відеокарт із трьохслотовими кулерами. При цьому усе ще залишиться доступ до одного слоту PCI Express x1. Якщо ж розглядати варіант зі встановленням двох дискретних відеоприскорювачів із двохслотовою системою охолодження, то у вільному доступі залишаться два роз’єми PCI Express x1 і слот PCI Express 2.0 x16. Як бачимо, у двох описаних вище сценаріях експлуатації слоти розширення PCI будуть недоступні, що може засмутити власників плат з відповідним інтерфейсом.

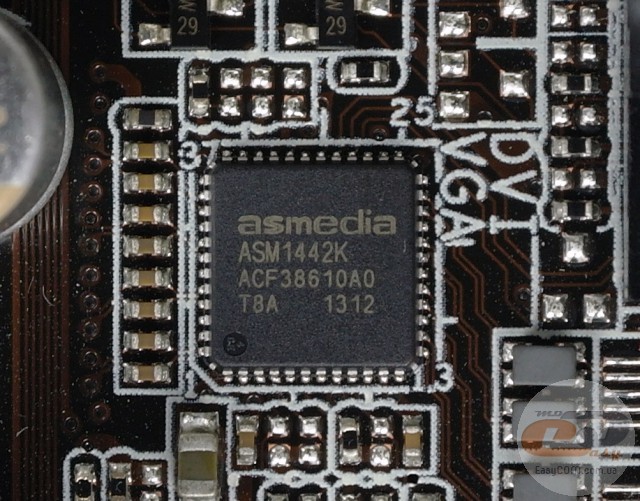

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні чотири відеовиходи: HDMI, Mini DisplayPort, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхеми ASMedia ASM1442K.

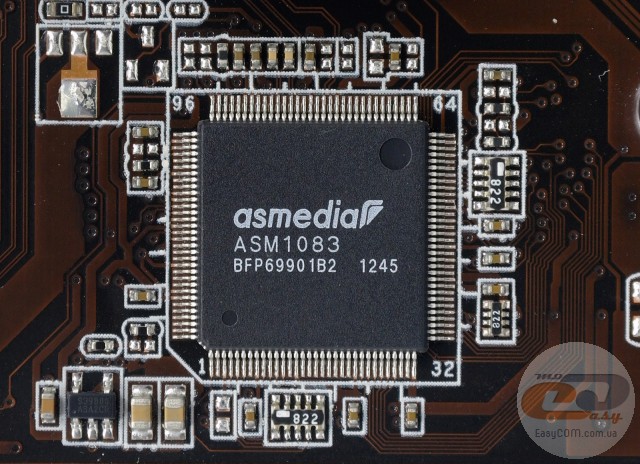

Оскільки чіпсет Intel Z87 Express не підтримує шину PCI, то функціонування двох відповідних роз’ємів реалізується за допомогою мосту PCIE-PCI, основаного на контролері ASMedia ASM1083.

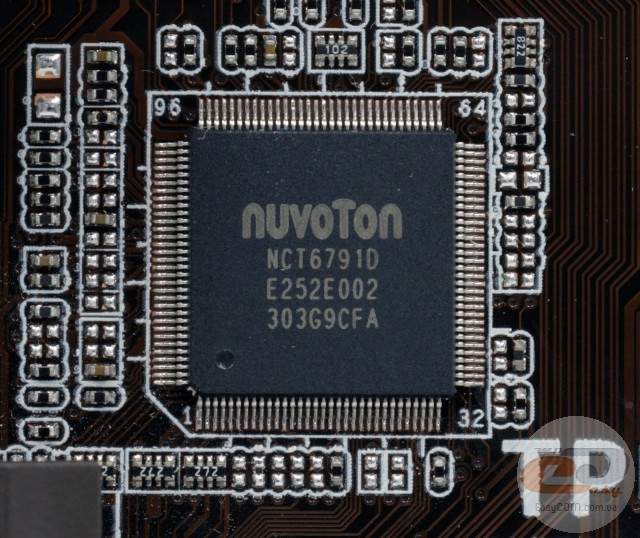

Можливості Multi I/O забезпечені мікросхемою NUVOTON NCT6791D, яка керує роботою системних вентиляторів, портом COM, а також забезпечує моніторинг.

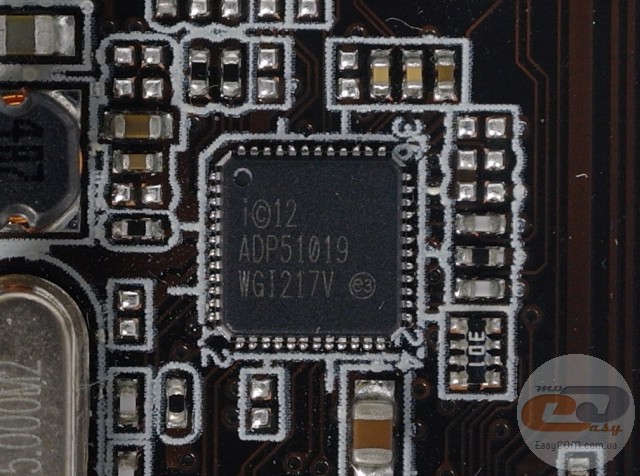

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI217V.

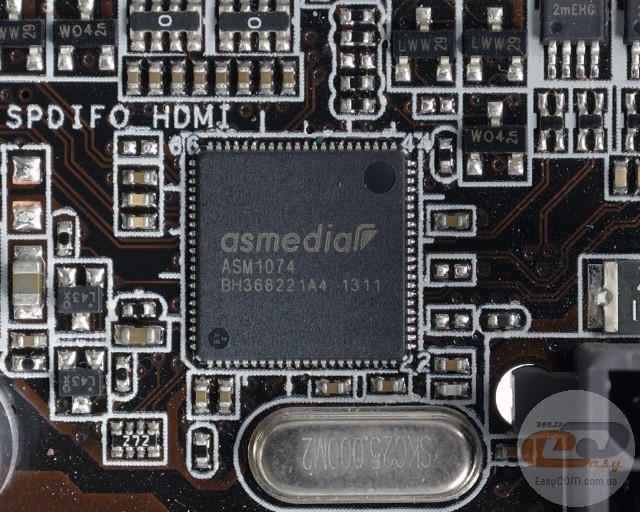

Робота чотирьох додаткових портів USB 3.0, розташованих на інтерфейсній панелі, реалізована за допомогою контролера ASMedia ASM1074.

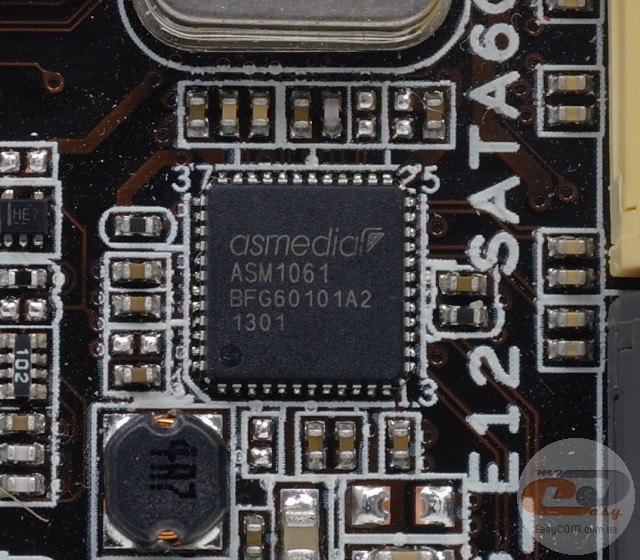

Коректне функціонування двох додаткових портів SATA 6 Гбіт/с забезпечене за рахунок контролера ASMedia ASM1061.

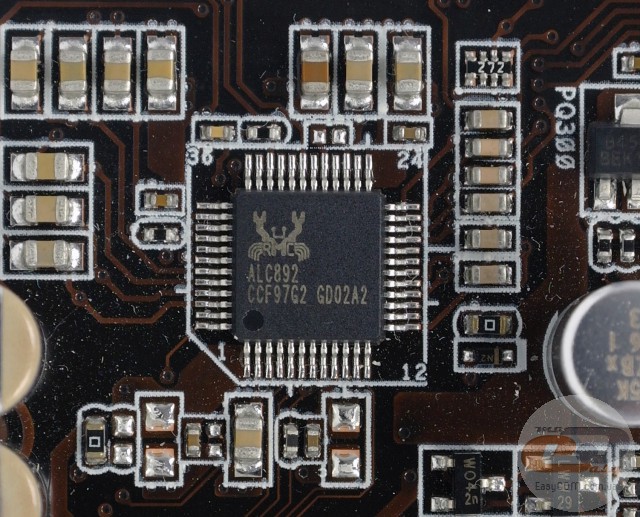

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC892, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

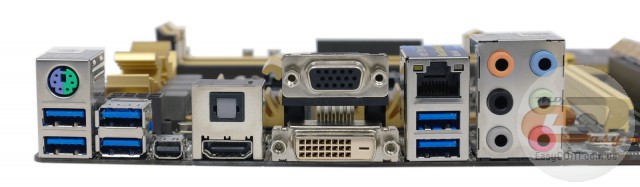

Інтерфейсна панель моделі ASUS Z87-PLUS, відповідно до концепції 5X PROTECTION, виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому, що робить її більш зносостійкою. Вона містить у собі наступні порти:

• 1 x HDMI;
• 1 х Mini DisplayPort;
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x PS/2 для підключення мишки або клавіатури;
• 1 x LAN (RJ45);
• 6 x USB 3.0;
• 1 x Optical S/PDIF out;
• 6 x аудіопортів.

Подібне компонування можна сміливо назвати зразковим для материнських плат середнього цінового сегменту. У наявності не тільки повний набір найбільш затребуваних відеовиходів, але й велика кількість портів USB 3.0, зручне підключення багатоканальної акустики, а також можливість підключення периферії з інтерфейсом PS/2. Також відзначимо, що при бажанні користувач може підключити виносну панель із портом COM до відповідного роз’єму на друкованій платі, тим самим значно розширивши перелік підтримуваних пристроїв.

Можливості організації охолодження усередині корпусу ПК в ASUS Z87-PLUS досить широкі. У наявності шість 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, а чотири інші призначені для підключення системних вертушок.

UEFI BIOS

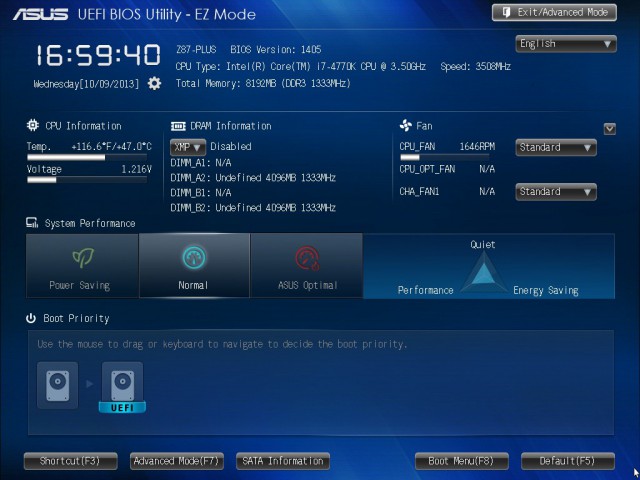

Материнська плата ASUS Z87-PLUS використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS відображається моніторинг температур і напруг на лініях блока живлення та процесора. Також у цьому розділі можна подивитися версію BIOS, модель процесора та обсяг встановленої оперативної пам'яті.

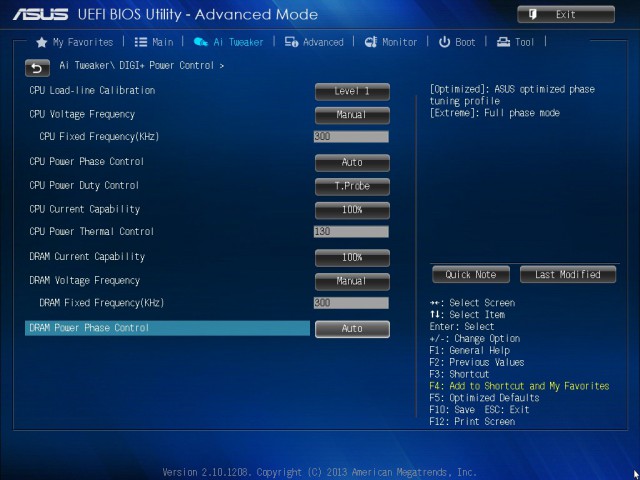

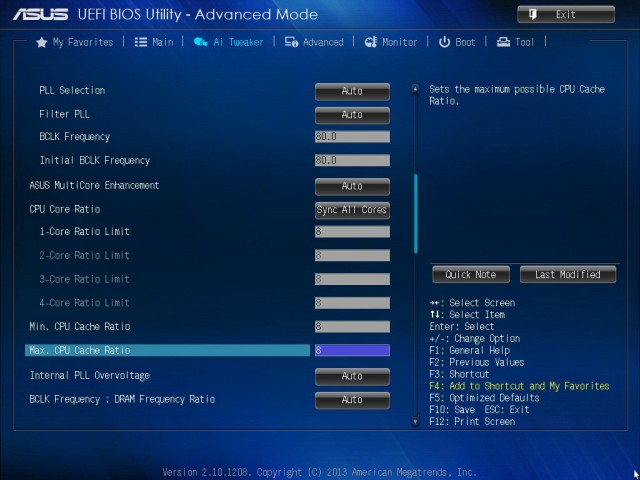

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

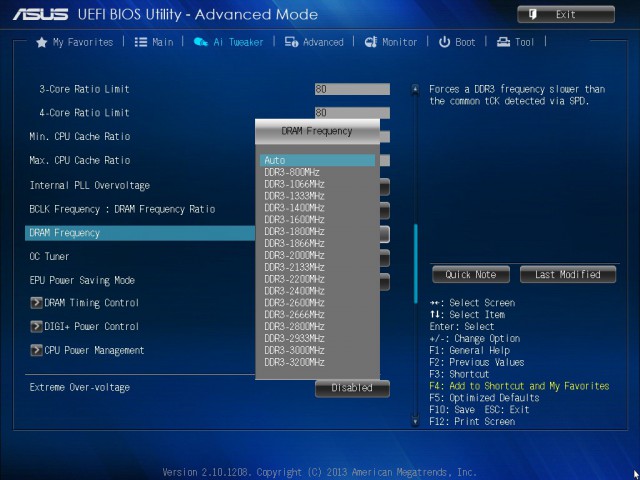

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3200 МГц.

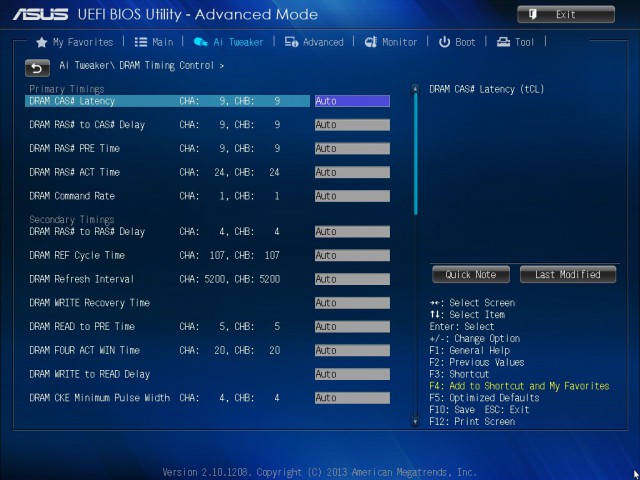

Також, при необхідності, можна одержати доступ до регулювань затримок пам'яті.

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою системою живлення DIGI+.

Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:

Параметр	Назва меню	Діапазон	Крок
Частота системної шини	BCLK Frequency	80,0 – 300,0	0,1
	CPU Strap	100, 125, 166, 250
Частота оперативної пам'яті	Memory Frequency	3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200, 2133, 2000, 1866, 1800, 1600, 1400, 1333, 1066, 800
Таймінги оперативної пам'яті	DRAM Timing	CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Laency
	CPU Power Thermal Control	130 – 151	1
	Min. CPU Cache Ratio	8 – MAX	1
	Max CPU Cache Ratio	8 – MAX	1
Частота роботи ШІМ-контролера перетворювача живлення процесора	CPU Fixed Frequency (KHz)	300 – 500	50
	Long Duration Package Power Limit	1 – 4096	1
	Package Power Time Window	1 - 127	1
	Short Duration Package Power Limit	1 - 4096	1
	CPU Integrated VR Current Limit	0,125 – 1023,875	0,125
Частота роботи ШІМ-контролера перетворювача живлення пам'яті	DRAM Fixed Frequency (KHz)	300 - 500	50
	Power Fast Ramp Response	0,00 – 1,50	0,001
	Power Saving Level 1 Threshold	0 – 80	1
	Power Saving Level 2 Threshold	0 – 50	1
	Power Saving Level 3 Threshold	0 – 30	1
Допустиме відхилення від встановленої напруги на процесорі	CPU Core Voltage Override	0,001 – 1,920	0,001
	CPU Cache Voltage Override	0,001 – 1,920	0,001
Допустиме відхилення від встановленої напруги на системному агенті	CPU System Agent Voltage Offset	0,001 – 0,999	0,001
	CPU Analog I/O Voltage Offset	0,001 – 0,999	0,001
	CPU Digital I/O Voltage Offset	0,001 – 0,999	0,001
Вхідна напруга на процесорі	CPU Input Voltage	0,800 – 2,700	0,010
Напруга на модулях оперативної пам'яті	DRAM Voltage	1,20000 – 1,92000	0,00500
Напруга на чіпсеті	PCH Core Voltage	0,70000 – 1,80000	0,01250
	PCH VLX Voltage	1,20000 – 2,00000	0,01250
	VTTDDR Voltage	0,60000 – 1,00000	0,01250
	DRAM CTRL REF Voltage	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHA	0.39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHB	0.39500 – 0,63000	0,00500
	Clock Crossing Vboot	0,10000 – 1,90000	0,00625
	Clock Crossing Reset Voltage	0,10000 – 1,90000	0,00625
	Clock Crossing Voltage	0,10000 – 1,90000	0,00625

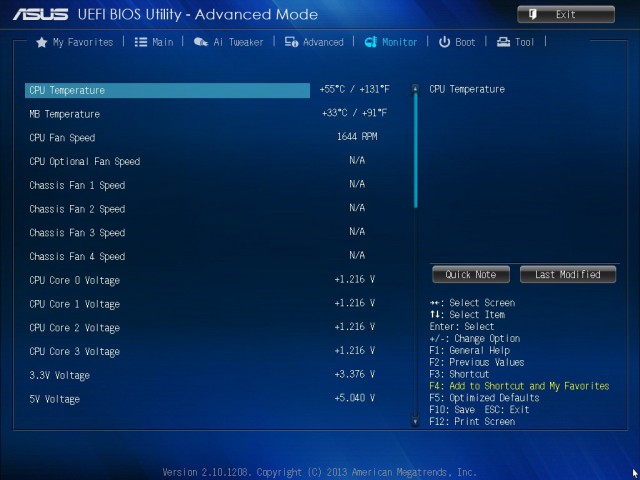

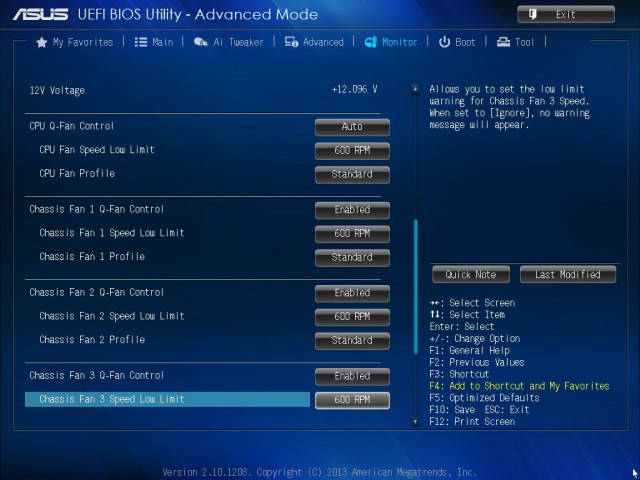

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, а також швидкістю обертання встановлених вентиляторів.

Додатково в даному розділі можна стежити за:

• напругою на ядрі процесора;
• напругою на лініях живлення +12В, +5В і +3,3В.

На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована.

Окремо варто відзначити можливість зняття «скріншотів» в BIOS і підтримку російської мови.

Можливості розгону

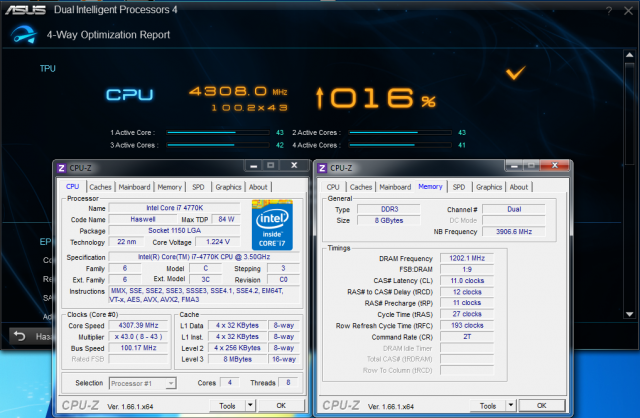

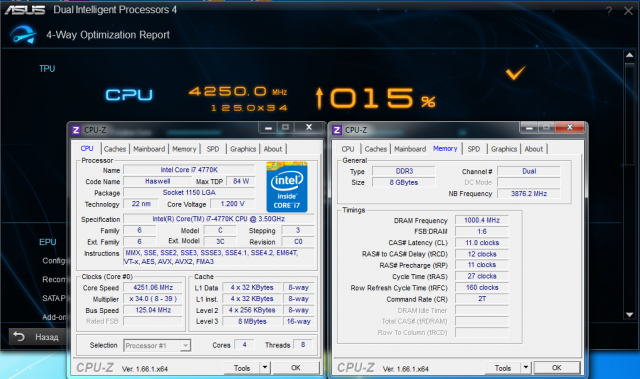

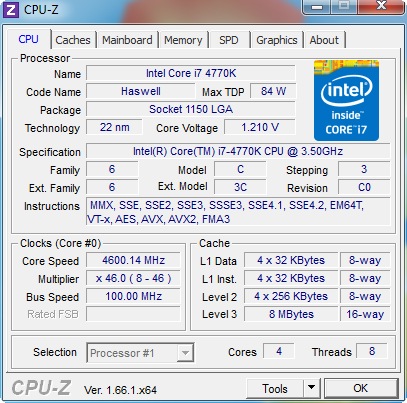

За підсумками ручного розгону процесора Intel Core i7-4770K, шляхом збільшення множника та підняття напруги до 1,210 В, його стабільна робоча частота склала 4600 МГц - це є стандартним результатом для якісної материнської плати.

Використання можливостей по автоматичному розгону за допомогою перемикача TPU, виставленого в положення «1», дозволило підвищити частоту процесора до 4300 МГц. Швидкість роботи пам'яті при цьому зросла до 2400 МГц.

У положенні «2», як бачимо, система наголосила на підвищення опорної частоти системної шини. У підсумку, це дало нам значення частоти CPU 4250 МГц і частоти пам'яті 2000 МГц. Подібний режим автоматичного розгону буде актуальний винятково для процесорів із заблокованим множником, оскільки розгін моделей з індексом «K» для повсякденного використання більш логічно виконувати шляхом простого підвищення множника.

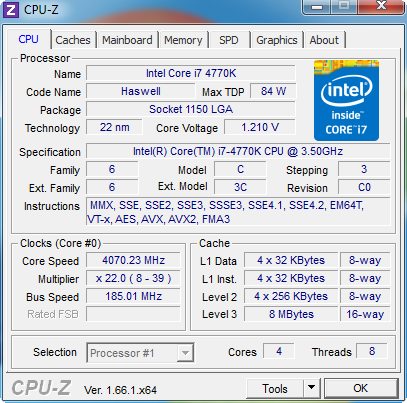

Частоту системної шини вдалося підвищити до 185 МГц, що є дуже хорошим результатом.

Таким чином, як і більшості сучасних материнських плат компанії ASUS, розгінний потенціал новинки можна оцінити як «відмінний», не тільки завдяки стабільному розгону CPU до 4600 МГц, але й наявності зручного інструменту для автоматичного розгону у вигляді простого перемикача на друкованій платі.

Тестування

Для перевірки можливостей материнської плати ASUS Z87-PLUS використовувалося наступне обладнання:

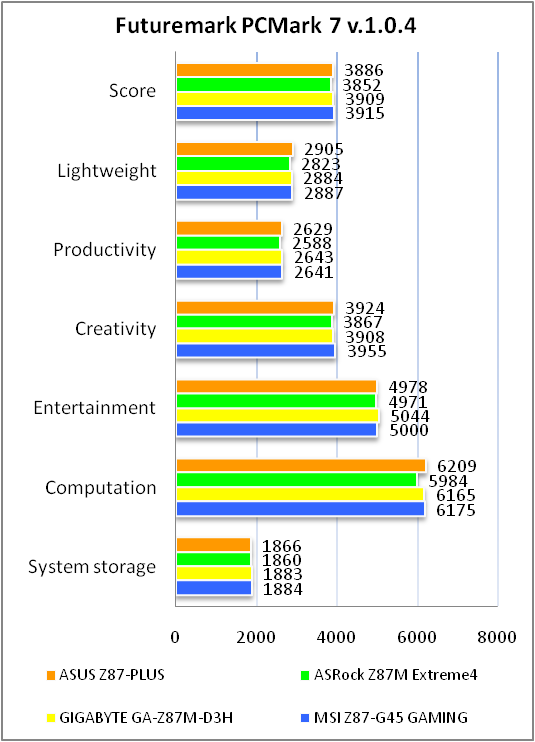

Результати тестів

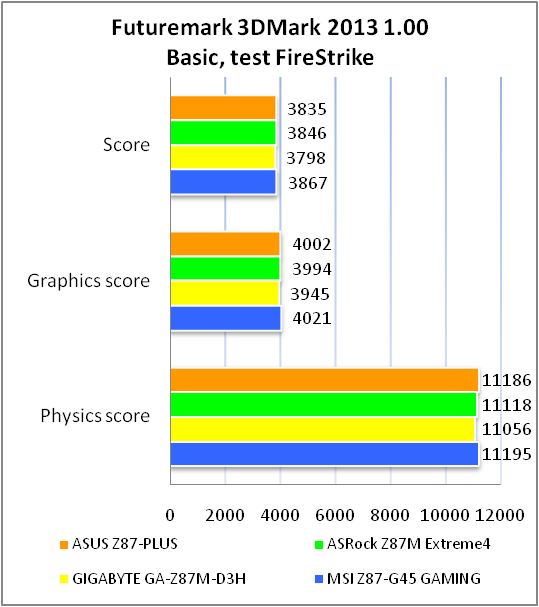

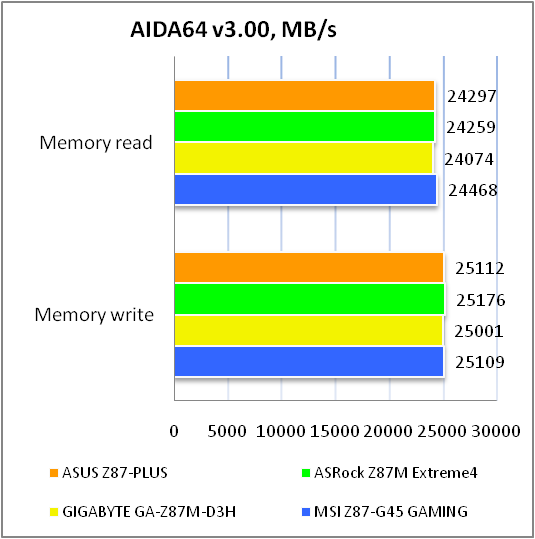

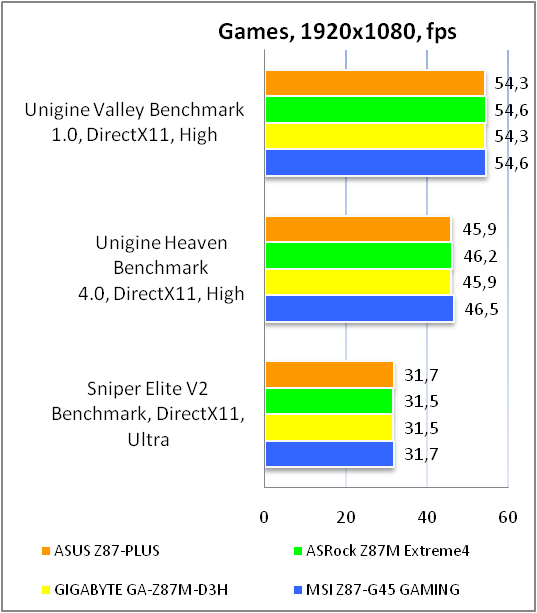

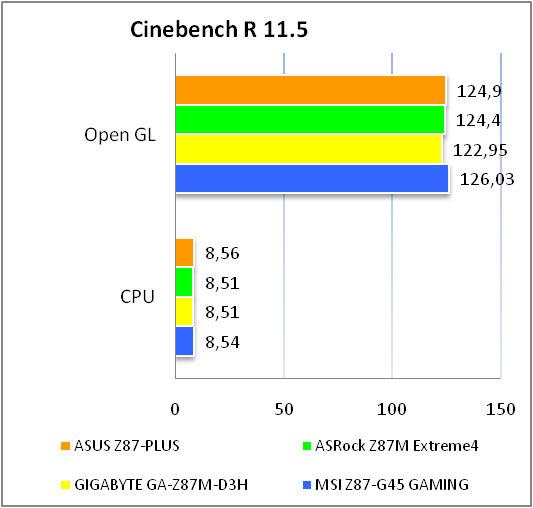

Судячи з результатів тестування, новинка від ASUS ні в чому не поступається конкуруючим рішенням, що зайвий раз підтверджує відмінну її якість і високий рівень оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC892

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Новий 8-канальний звуковий кодек Realtek ALC892, хоча й дещо поступається Realtek ALC1150, встановленому на ASUS Z87-PRO, але однаково демонструє відмінну якість відтворення звуку, якої буде цілком достатньо для повсякденного використання.

Висновки

Ґрунтуючись на попередніх оглядах моделей ASUS Z87-A і ASUS Z87-PRO, а також на поточному тестуванні ASUS Z87-PLUS, у першу чергу хочеться відзначити, що компанії ASUS відмінно вдається наповнювати свої продуктові лінійки здавалося б схожими, але в той же час по своєму унікальними рішеннями. Що стосується конкретно ASUS Z87-PLUS, то вона є досить цікавою пропозицією у своєму сегменті, оскільки має хорошу функціональність і цілком розумну вартість. У якості основних переваг новинки відзначимо високу якість елементної бази, ефективну систему охолодження, хороший розгінний потенціал, підтримку великої кількості портів USB 3.0 і SATA 6 Гбіт/с.

Окремого згадування заслуговують відповідність концепції 5X PROTECTION і функція 4-way Optimization, за допомогою якої у вас є можливість налаштувати роботу системи винятково під ваші потреби.

Єдиною особливістю новинки є відсутність кріпильних отворів по правому краю друкованої плати, що при неохайному поводженні під час підключення модулів оперативної пам'яті або 24-контактного кабелю живлення може привести до пошкодження текстоліту.

У підсумку материнська плата ASUS Z87-PLUS може бути рекомендована до купівлі всім користувачам, які перебувають у пошуку оптимального за співвідношенням ціни та можливостей рішення, і при цьому не планують використовувати більше двох графічних прискорювачів.

Переваги:

• надійна 8+2-фазна цифрова система живлення DIGI+;
• поліпшена елементна база та відповідність концепції 5X PROTECTION для більш надійної й стабільної роботи материнської плати;
• підтримка великої кількості портів USB 3.0 і SATA 6 Гбіт/с;
• використання дуже якісного аудіокодека;
• підтримка технологій AMD CrossFireX і NVIDIA SLI;
• зручне компонування інтерфейсної панелі;
• наявність клавіші DirectKey для швидкого доступу до налаштувань BIOS;
• наявність клавіші BIOS Flashback для оновлення прошивання BIOS;
• наявність перемикачів TPU і EPU, відповідальних за автоматичний розгін і оптимізацію енергоспоживання системи;
• підтримка ряду корисних фірмових технологій: MemOK!, USB Charger+, USB 3.0 Boost та інших;
• хороший розгінний потенціал;
• ефективна система охолодження.

Особливості:

• відсутність кріпильних отворів по правому краю друкованої плати.

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям Intel, Kingston, MSI і SeaSonic за надане для тестового стенду обладнання.
