Огляд і тестування материнської плати ASUS Z170-WS

Як відомо, інтегрований у процесори платформи Intel Socket LGA1151 контролер PCI Express 3.0 підтримує тільки 16 ліній з можливістю їх розподілу за схемами х16, х8+х8 або х8+х4+х4. Компанія ASUS, випустивши модель ASUS Z170-WS, запропонувала своє бачення виходу з даної ситуації тим користувачам, які бажають організувати потужнішу графічну підсистему. Вона оснастила своє дітище мікросхемою-комутатором PLX PEX8747, яка надає більш широкі можливості для складання ПК. Цільовим же сегментом даної моделі в першу чергу виступають робочі станції. Однак про все по порядку, а для початку давайте ознайомимося з докладними характеристиками новинки.

ASUS Z170-WS

Специфікація материнської плати ASUS Z170-WS:

Виробник і модель

ASUS Z170-WS (rev 1.01)

Чіпсет

Intel Z170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Socket LGA1151

Частота використовуваної пам'яті

3733* / 3600* / 3466* / 3400* / 3333* / 3300* / 3200* / 3000* / 2800* / 2666* / 2400* / 2133 МГц

(*OC)

Підтримка пам'яті

4 x DDR4 DIMM-слоти з підтримкою до 64 ГБ пам'яті

Слоти розширення

4 x PCI Express 3.0 x16 (x16 / x16+x16 / x16+x8+x8 / x8+x8+x8+x8)

1 x PCI Express 3.0 x4

Дискова підсистема

Чіпсет Intel Z170 підтримує:

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110)

6 x SATA 6 Гбіт/с

1 x U.2

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI210AT (10/100/1000 Мбіт/с)

1 x Intel WGI219LM (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

Живлення

1 х 24-контактний роз’єм живлення ATX

2 x 8-контактні роз’єми живлення ATX12V

1 x 6-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентилятора CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

1 х роз’єм підключення водоблока СВО (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті, з'єднаний тепловою трубкою із допоміжним радіатором

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

2 x LAN (RJ45)

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

4 x USB 3.0

4 x USB 2.0

1 x Optical S/PDIF out

6 x аудіопортів

1 х клавіша «Q-Code Logger»

1 х клавіша «USB BIOS Flashback»

Внутрішні порти I/O

2 x USB 3.0, кожний із підтримкою підключення двох USB 3.0

1 х USB 3.0 Type-A

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 х роз’єм TPM

1 x роз’єм COM

1 x роз’єм Thunderbolt

1 x конектор виведення звуку на передню панель

1 x S/PDIF out

1 x блок конекторів передньої панелі

1 х клавіша «MemOK!»

1 х роз’єм DRCT

1 x клавіша «Увімкнення»

1 x клавіша «Перезавантаження»

1 x клавіша «Скидання CMOS»

1 x діагностичний LED-індикатор

1 x перемикач «TPU»

1 x перемикач «EPU»

1 х перемикач «EZ XMP»

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

1 х інструмент ASUS CPU Installation Tool

6 x кабелів SATA

1 х місток 2-Way NVIDIA SLI

1 х місток 3-Way NVIDIA SLI

1 х місток 4-Way NVIDIA SLI

1 х виносна планка з портом COM

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS Z170-WS

Материнська плата ASUS Z170-WS надійно упакована в коробку зі щільного картону, прикрашеного поліграфією у фірмовому стилі. Як і личить високорівневому продукту, коробка має кришку, яка відкидається вверх. На лицьовій стороні, крім зображення плати, відзначена підтримка технологій AMD CrossFireX і NVIDIA SLI, а також застосування аудіотехнологій DTS Connect і DTS UltraPC II.

ASUS Z170-WS

Під відкидною кришкою розташований опис ключових переваг новинки, а саме:

  • Turbo LAN – за допомогою комплектного ПЗ можна в реальному часу контролювати мережеву активність ПК, а також встановлювати кожній програмі пріоритети на доступ до мережевих ресурсів.
  • Crystal Sound 3 − встановлений на материнській платі аудіокодек Realtek ALC1150, в обв'язці якого використовується спеціальний підсилювач, пропонує підтримку восьмиканального звуку. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується спеціальна технологія екранування. Для забезпечення максимальної якості звуку застосовуються аудіоконденсатори компанії Nichicon. До того ж лівий і правий аудіоканали виконані на різних шарах текстоліту, що сприяє мінімізації перехресних наведень, а сам кодек прикритий захисним кожухом.

ASUS Z170-WS

На звороті коробки знаходиться зображення материнської плати та короткий перелік її характеристик. Окремо відзначимо підтримку ряду технологій:

  • 5-Way Optimization – плата оснащена двома інтелектуальними чіпами: енергетичним процесором (Energy Processing Unit – EPU) і TurboV-процесором (TurboV Processing Unit – TPU). П'яте покоління цих мікросхем дозволяє здійснювати тонку оптимізацію роботи системи залежно від поточних потреб користувача. Також новинка включає до свого складу спеціальний генератор базової частоти для спрощеного розгону процесорів Intel Core 6-ого покоління.
  • Quad GPU – новинка підтримує встановлення чотирьох графічних прискорювачів із розподілом ліній PCI Express 3.0 за наступними схемами: х16, х16+х16, х16+х8+х8 або х8+х8+х8+х8.
  • Dual M.2/NVMe PCIE RAID – завдяки наявності двох інтерфейсів M.2 Socket 3 ви зможете об'єднати пару твердотільних накопичувачів у масив RAID 0.
  • U.2 – материнська плата оснащена роз’ємом U.2, який дає можливість підключати 2,5-дюймові SSD з підтримкою протоколу NVM Express. Дана технологія використовує максимальну пропускну здатність шини PCI Express 3.0 x4 (32 Гбіт/с), забезпечуючи в 3,5 рази більш високу швидкість обміну даними, аніж традиційні твердотільні накопичувачі.

ASUS Z170-WS

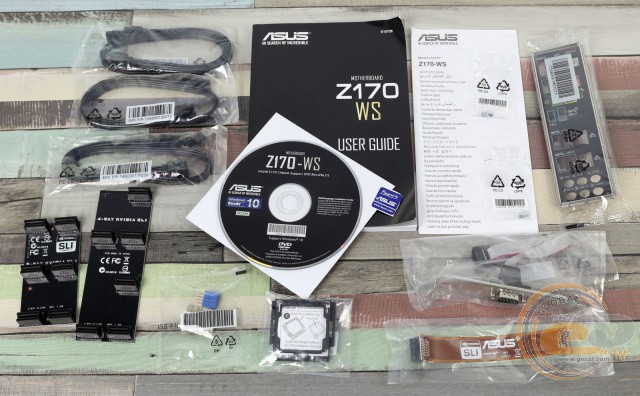

Комплект поставки ASUS Z170-WS повністю відповідає високому рівню материнської плати і виглядає наступним чином:

  • посібник користувача;
  • брошура з описом гарантії;
  • диск із драйверами та утилітами;
  • інструмент ASUS CPU Installation Tool;
  • шість кабелів SATA;
  • місток 2-Way NVIDIA SLI;
  • місток 3-Way NVIDIA SLI;
  • місток 4-Way NVIDIA SLI;
  • виносна планка з портом COM;
  • заглушка інтерфейсної панелі;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК.

Дизайн і особливості плати

ASUS Z170-WS

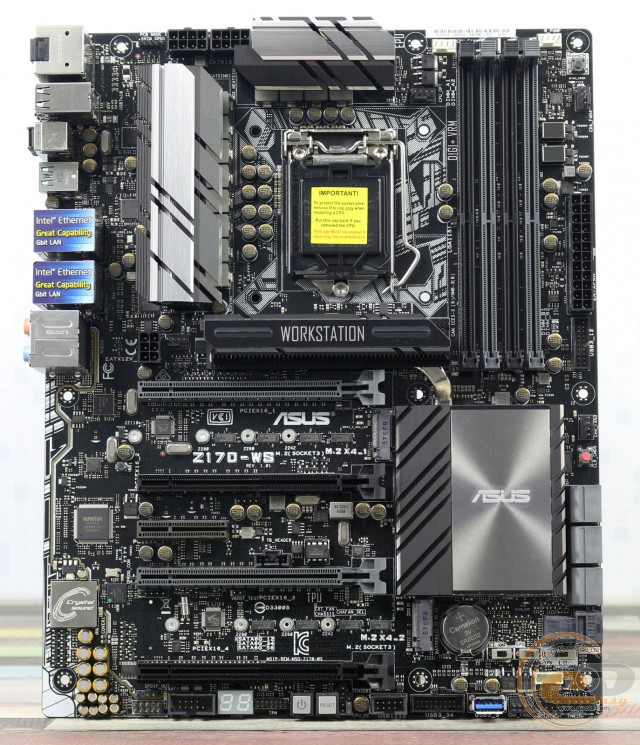

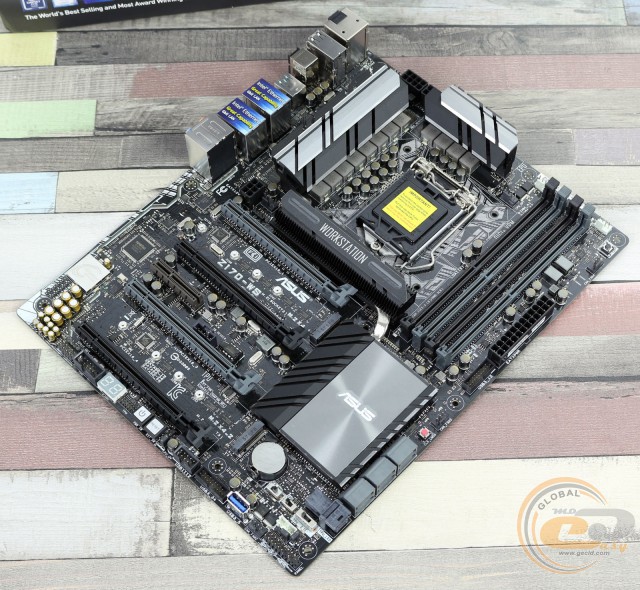

Зовнішній вигляд ASUS Z170-WS дуже стриманий і стильний завдяки сріблястим радіаторам. Що ж стосується компонування, то незважаючи на велику кількість набортних елементів, інженерам-проектувальникам вдалося розмістити їх оптимальним чином. В підсумку у вас не буде ніяких проблем зі складанням і подальшим використанням системи на основі тестованої моделі.

ASUS Z170-WS

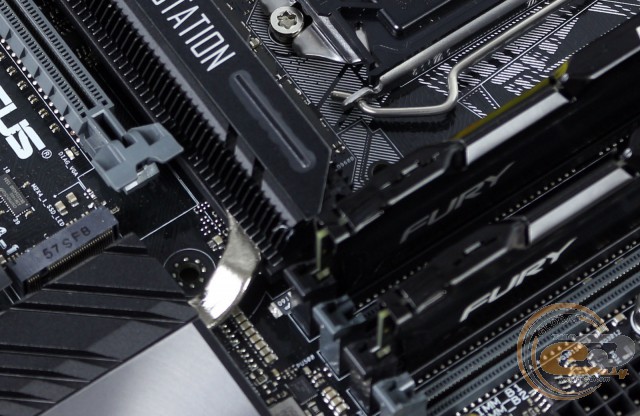

Виробник подбав і про те, щоб встановлена відеокарта не заважала підключенню та відключенню модулів оперативної пам'яті, оснастивши DIMM-слоти засувками тільки з одного боку.

ASUS Z170-WS

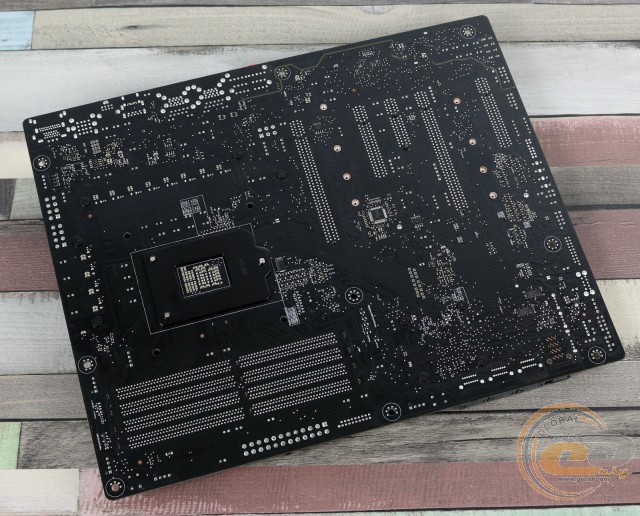

Поглянувши на зворотну сторону ASUS Z170-WS, можна відзначити стандартну опорну пластину процесорного роз’єму, а також кріпильні гвинти усіх чотирьох радіаторів системи охолодження.

ASUS Z170-WS

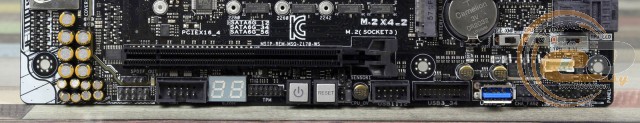

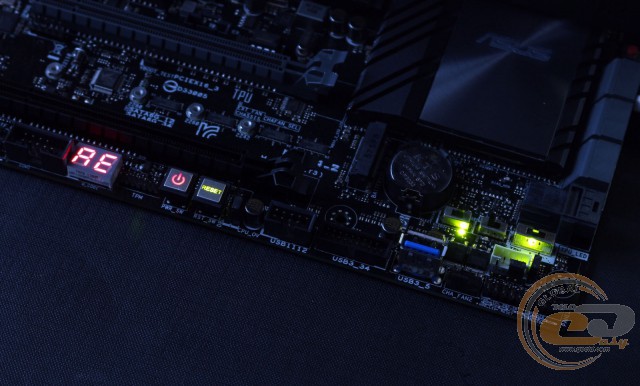

В нижній частині новинки розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, порти COM і TPM, індикатор POST-кодів, клавіші «Ввімкнення» і «Перезавантаження», роз’єм DRCT (дозволяє підключити додаткову клавішу для переходу в BIOS і винести її, наприклад, на фронтальну панель корпусу), а також колодка підключення фронтальної панелі.

ASUS Z170-WS

Додатково тут знаходиться порт USB 3.0 Type-A, а також колодки для активації портів USB 2.0 і USB 3.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: двох внутрішніх та чотирьох на інтерфейсній панелі. Що ж стосується USB 3.0, то їх дев'ять: п'ять внутрішніх і чотири зовнішні. Усі внутрішні інтерфейси функціонують завдяки чіпсету, тоді як зовнішні реалізовані силами контролера ASMedia ASM1074.

ASUS Z170-WS

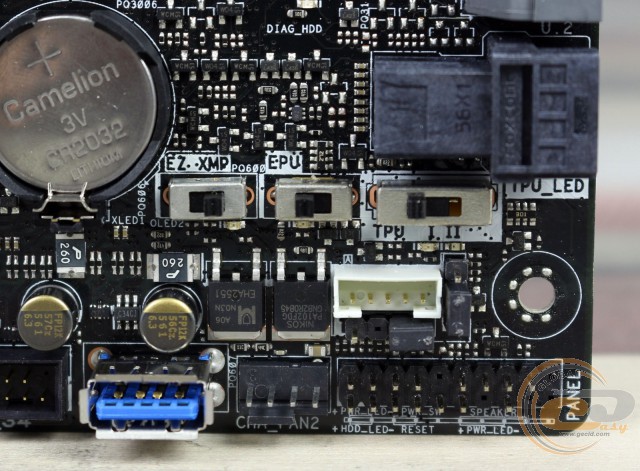

Окремої уваги заслуговують три елементи: перемикач «EZ XMP», який служить для активації відповідних Intel XMP-профілів оперативної пам'яті, а також перемикачі «TPU» і «EPU». Перший має три положення: «Вимкн.», «I» (автоматичний розгін системи за допомогою збільшення множника) і «II» (автоматичний розгін за допомогою збільшення частоти системної шини та процесорного множника). Другий тумблер має всього два положення і відповідає за активацію функції енергозбереження (EPU).

ASUS Z170-WS ASUS Z170-WS ASUS Z170-WS

Можливості організації дискової підсистеми представлені двома роз’ємами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110), шістьма портами SATA 6 Гбіт/с і одним U.2. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. При цьому є ряд обмежень одночасного використання згаданих вище інтерфейсів:

  • роз’єм M.2 Socket 3 (на схемі «M.2_1») ділить пропускну здатність із двома портами SATA 6 Гбіт/с (на схемі «SATA6G_56»);
  • другий роз’єм M.2 Socket 3 (на схемі «M.2_2») ділить пропускну здатність не тільки із двома портами SATA 6 Гбіт/с (на схемі «SATA6G_12»), але й з U.2.

ASUS Z170-WS

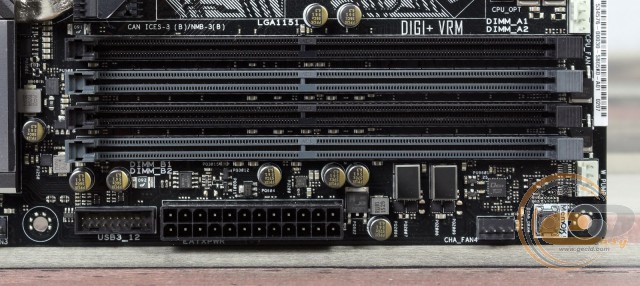

Системна плата ASUS Z170-WS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти усі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 3733 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо другу колодку для підключення виносної панелі з портами USB 3.0 і клавішу «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

ASUS Z170-WS ASUS Z170-WS

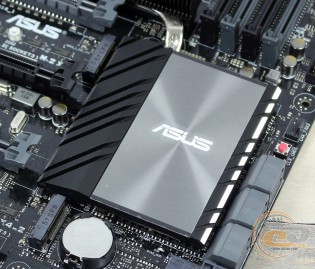

Система охолодження розглянутої плати складається із чотирьох основних алюмінієвих радіаторів: один, з'єднаний тепловою трубкою з допоміжним радіатором, накриває чіпсет і мікросхему-комутатор PLX PEX8747, тоді як два інші використовуються для охолодження елементів підсистеми живлення процесора.

У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 38,7°C (при розгоні − 38,7°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 34,6°C (при розгоні − 34,8°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 36°C (при розгоні − 36,5°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їх конструкції.

ASUS Z170-WS ASUS Z170-WS

ASUS Z170-WS

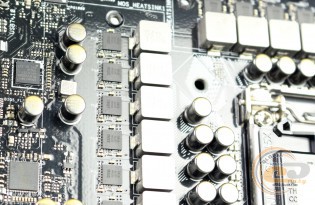

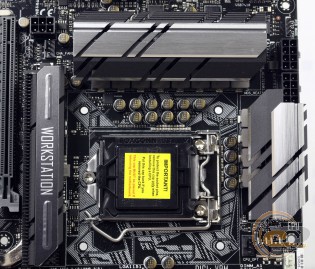

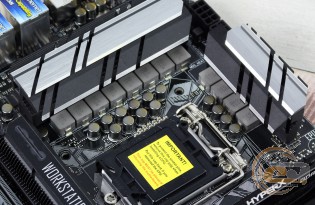

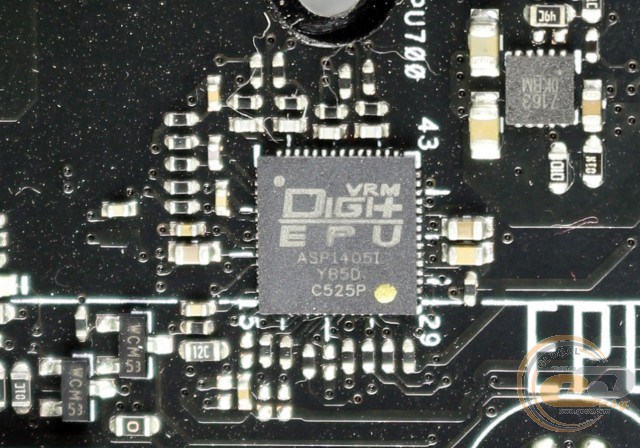

Живлення процесора здійснюється за посиленою 12-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються японські твердотільні конденсатори, мікросхеми Dr.MOS (IR3555M) і дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і два додаткові 8-контактні роз’єми, що дозволить вам уникнути яких-небудь обмежень під час екстремального розгону. Також присутній додатковий 6-контактний роз’єм, який буде корисний у випадку встановлення кількох відеокарт.

ASUS Z170-WS

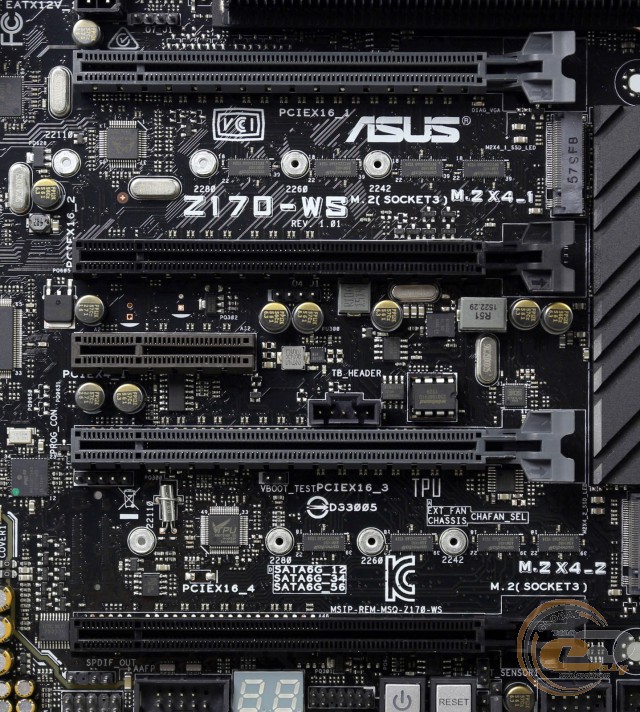

Для розширення функціональності материнської плати ASUS Z170-WS доступні п'ять слотів:

  1. PCI Express 3.0 x16 (у режимі х16 або х8);
  2. PCI Express 3.0 x16 (у режимі х8);
  3. PCI Express 3.0 x4;
  4. PCI Express 3.0 x16 (у режимі х16 або х8);
  5. PCI Express 3.0 x16 (у режимі х8).

Як бачимо, новинка пропонує відмінні можливості для організації графічної підсистеми. Враховуючи підтримку мікросхеми-комутатора PLX PEX8747, яка подвоює кількість доступних ліній PCI Express 3.0, ви зможете встановити до чотирьох відеокарт у режимі AMD CrossFireX або NVIDIA SLI. При цьому лінії розподіляться за однією зі схем: х16, х16+х16, х16+х8+х8 або х8+х8+х8+х8.

ASUS Z170-WS

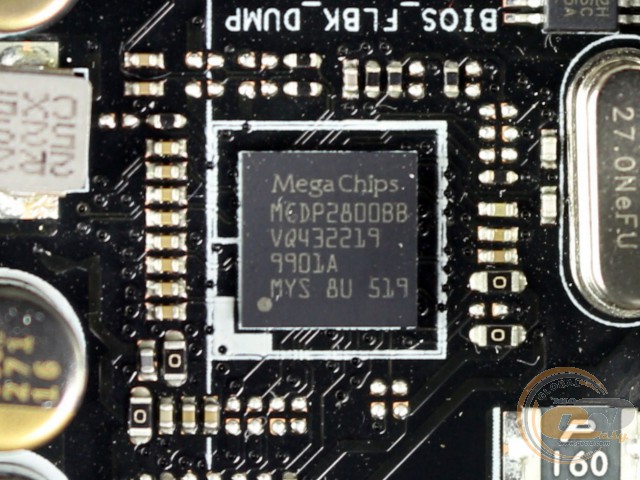

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи: HDMI і DisplayPort, обслуговування яких здійснюється силами мікросхеми MegaChips MCDP2800BB.

ASUS Z170-WS

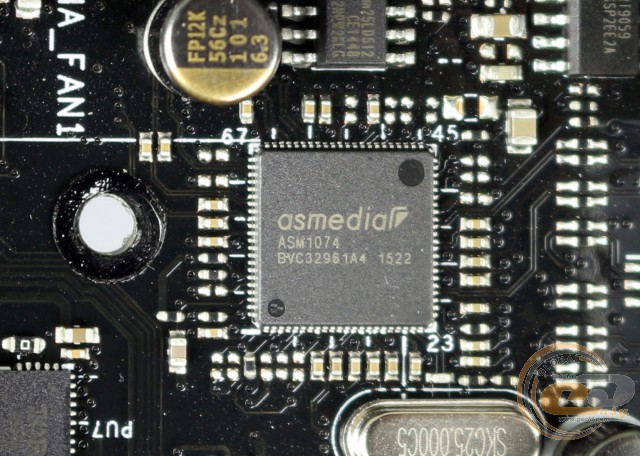

Чотири зовнішні роз’єми USB 3.0 керуються контролером ASMedia ASM1074.

ASUS Z170-WS

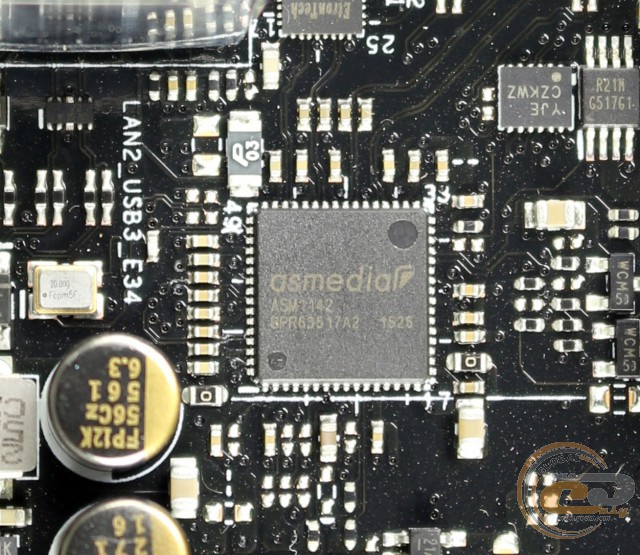

Коректна робота двох портів USB 3.1 на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM1142.

ASUS Z170-WS

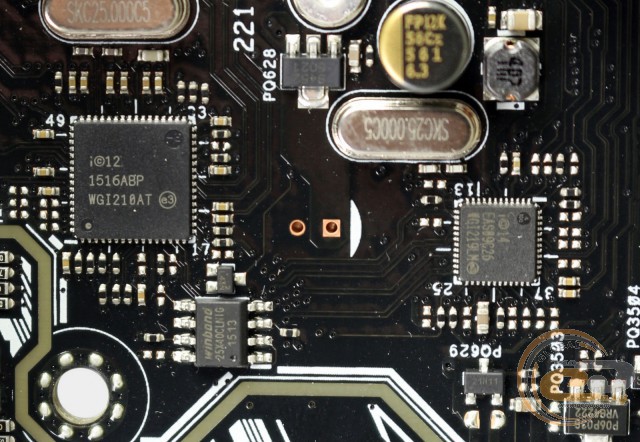

Для підтримки мережевих з'єднань служать два гігабітні LAN-контролери: Intel WGI210AT і Intel WGI219LM. Грамотно налаштувати розподіл мережевих ресурсів допоможе комплектна фірмова утиліта TurboLAN.

ASUS Z170-WS

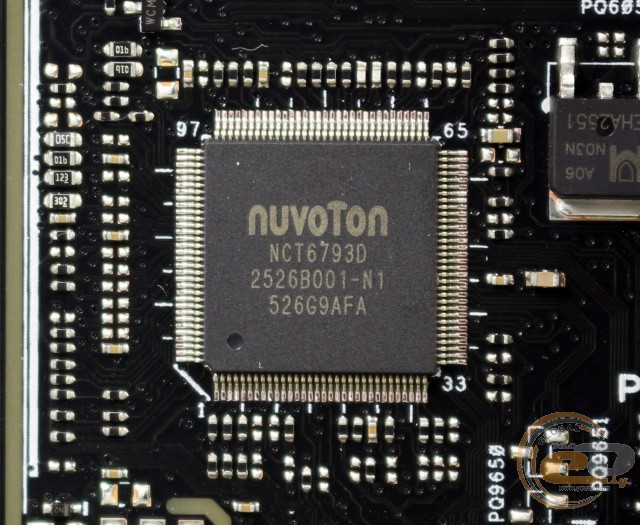

Можливості Multi I/O забезпечені мікросхемою NUVOTON NCT6793D, яка керує роботою системних вентиляторів, портом COM, а також забезпечує моніторинг.

ASUS Z170-WS

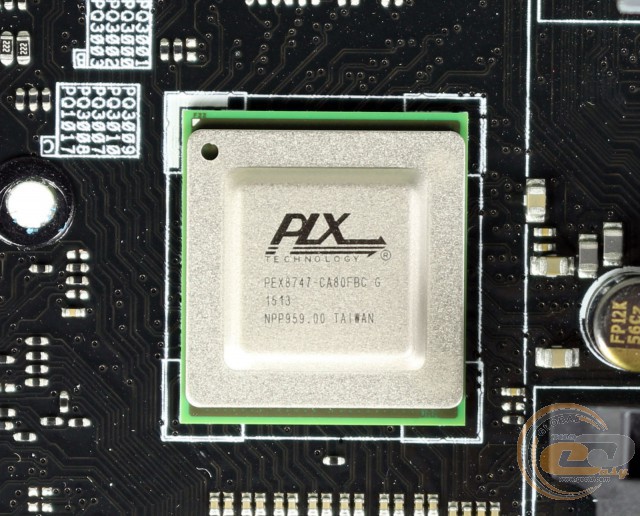

Для мультиплексування шини PCI Express 3.0 використовується мікросхема-комутатор PLX PEX8747.

ASUS Z170-WS

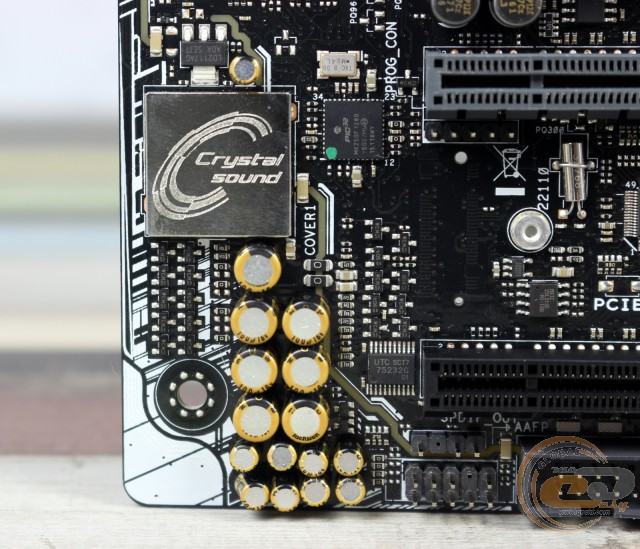

Звукова підсистема розглянутої материнської плати основана на флагманському 8-канальному HDA-кодеку Realtek ALC1150, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Вона здатна відтворювати аудіо з відношенням сигнал/шум на рівні 112 дБ і забезпечує запис звуку з відношенням сигнал/шум 104 дБ. Реалізована звукова підсистема може похвалитися можливістю відтворення lossless-аудіо із частотою дискретизації 192 кГц і шириною квантування 24 біт, підтримкою технологій DTS Ultra PC II, DTS Conneсt і BD Audio Layer Content Protection, а також присутністю порту S/PDIF out на інтерфейсній панелі.

ASUS Z170-WS

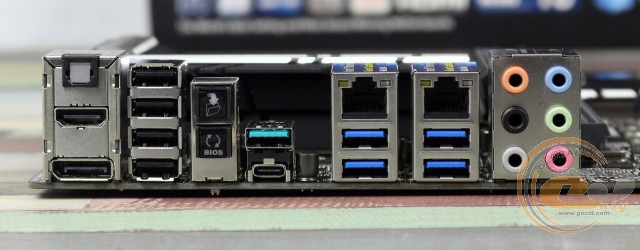

Інтерфейсна панель моделі ASUS Z170-WS включає до свого складу наступні порти:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 2 x LAN (RJ45);
  • 1 х USB 3.1 Type-C;
  • 1 х USB 3.1 Type-A;
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 1 x Optical S/PDIF out;
  • 6 x аудіопортів;
  • 1 х клавішу «Q-Code Logger»;
  • 1 х клавішу «USB BIOS Flashback».

Подібну конфігурацію можна сміливо назвати дуже вдалою, враховуючи велику кількість портів USB, хороший набір актуальних відеовиходів, присутність двох мережевих інтерфейсів і зручне підключення багатоканальної акустики. Окремо нагадаємо про наявність комплектної плати розширення, яка дозволяє винести порт COM на інтерфейсну панель. Також не варто забувати про зручну процедуру оновлення прошивання BIOS із флеш-накопичувача завдяки кнопці «USB BIOS Flashback». А от «Q-Code Logger» служить для діагностики комп'ютера. Достатньо підключити USB-флешку і натиснути на клавішу «Q-Code Logger», щоб на накопичувач був записаний журнал подій поточної сесії.

ASUS Z170-WS

В ASUS Z170-WS присутні досить широкі можливості для організації охолодження усередині системного корпусу. В наявності сім 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора, один використовується для підключення водоблока СВО, у той час як чотири інші призначені для системних вертушок.
