Огляд і тестування материнської плати ASUS Z170-PREMIUM

Погодьтеся, що купуючи флагманське рішення, було б приємно завжди одержувати в комплекті ряд додаткових бонусів і аксесуарів. Як видно, саме цим керувалися в компанії ASUS, випускаючи на ринок материнську плату ASUS Z170-PREMIUM, яка може похвалитися не тільки флагманськими характеристиками, але й дуже хорошою комплектацією. Уже традиційно для топової моделі в наявності інтегрований двосмуговий модуль бездротових інтерфейсів Wi-Fi і Bluetooth, два мережеві контролери та ряд інших фірмових доробок, про які ми і поговоримо далі.

ASUS Z170-PREMIUM

Специфікація материнської плати ASUS Z170-PREMIUM:

Виробник і модель

ASUS Z170-PREMIUM (1.00)

Чіпсет

Intel Z170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті із частотою до DDR4-4000 МГц

Слоти розширення

3 x PCI Express 3.0 x16 (х16 / х8+х8 / х8+х8+х4)

4 x PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel Z170 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110)

2 x SATA 6 Гбіт/с

1 x U.2

2 x SATA Express (кожний сумісний з 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

Контролер ASMedia ASM1061 підтримує:

2 x SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

1 x Intel WGI211AT (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac (2,4/5 ГГц; до 1300 Мбіт/с)

Bluetooth

Bluetooth 4.0

Звукова підсистема

8-канальний аудіокодек Realtek ALC1150

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

1 х роз’єм підключення водоблока СВО (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

2 x RJ45

2 x USB 3.0

2 x USB 2.0

2 х USB 3.1 Type-C

2 х USB 3.1 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х Thunderbolt

1 х TPM

1 х S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS Z170-PREMIUM

ASUS Z170-PREMIUM

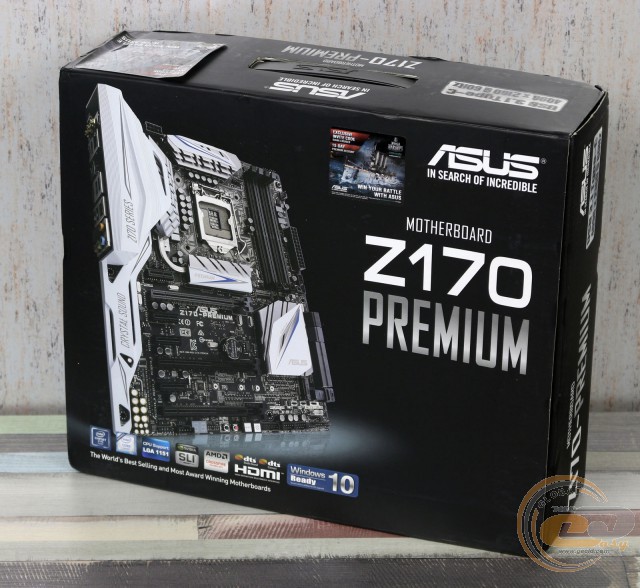

Материнська плата ASUS Z170-PREMIUM постачається в картонній коробці зі зручною ручкою для транспортування, відкидною кришкою та хорошим інформаційним наповненням, яке включає до свого складу таблицю характеристик і ключові переваги кожного системного вузла. Окремо відзначена можливість активації подарунка для любителів гри World of Warships: бонусні коди на 15 днів преміум-доступу та преміальний бронепалубний крейсер «Діана».

ASUS Z170-PREMIUM

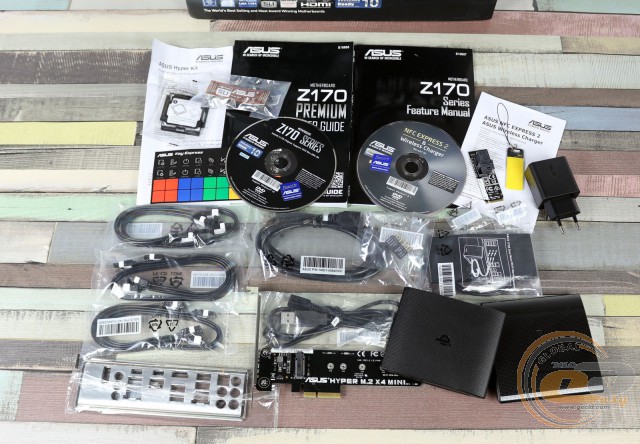

У коробці з ASUS Z170-PREMIUM ми виявили відмінний набір аксесуарів, а саме:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • шість кабелів SATA;
  • набір ASUS Q-Connectors;
  • інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
  • модуль ASUS NFC EXPRESS 2 з NFC-ідентифікатором;
  • кабель USB 3.0 для підключення NFC-модуля;
  • модуль ASUS Wireless Charger для бездротової зарядки мобільних пристроїв;
  • кабель micro-USB↔USB для підключення модуля бездротової зарядки;
  • блок живлення (5 В; 2 А) для роботи модуля бездротової зарядки;
  • місток 2-Way NVIDIA SLI;
  • комбіновану антену Wi-Fi і Bluetooth;
  • плату з інтерфейсом U.2;
  • плату розширення ASUS HYPER M.2 X4 MINI;
  • заглушку інтерфейсної панелі;
  • два набори гвинтів для кріплення модулів M.2.

ASUS Z170-PREMIUM ASUS Z170-PREMIUM

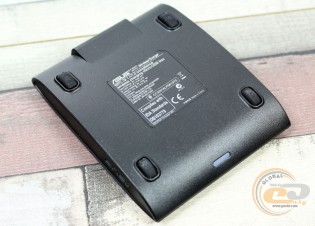

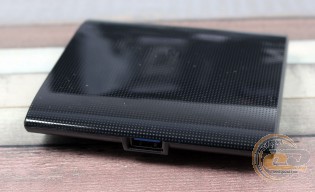

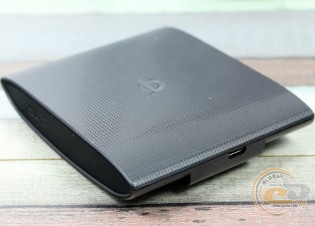

Деякі компоненти із цього списку заслуговують більш ретельної уваги. Почнемо, мабуть, із модуля бездротової зарядки ASUS Wireless Charger, який сумісний зі стандартом WPC Qi 1.1 / 1.0. Для підключення до джерела енергії він використовує інтерфейс micro-USB, саме тому в комплекті поставки є відповідний кабель і блок живлення.

ASUS Z170-PREMIUM ASUS Z170-PREMIUM

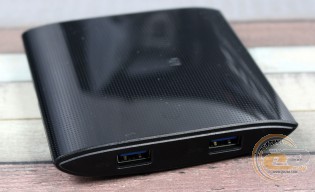

Що ж стосується модуля ASUS NFC EXPRESS 2 зі спеціальним NFC-ключем, то він додатково надає в розпорядження користувача два інтерфейси USB 3.0. За допомогою комплектної утиліти ASUS NFC EXPRESS користувач може налаштувати його роботу на авторизацію в середовищі ОС Windows, запуск будь-яких програм або ігор, потокове відтворення відеофайлів з комп'ютера на сумісних мобільних пристроях, а також на ряд інших дій.

Дизайн і особливості плати

ASUS Z170-PREMIUM

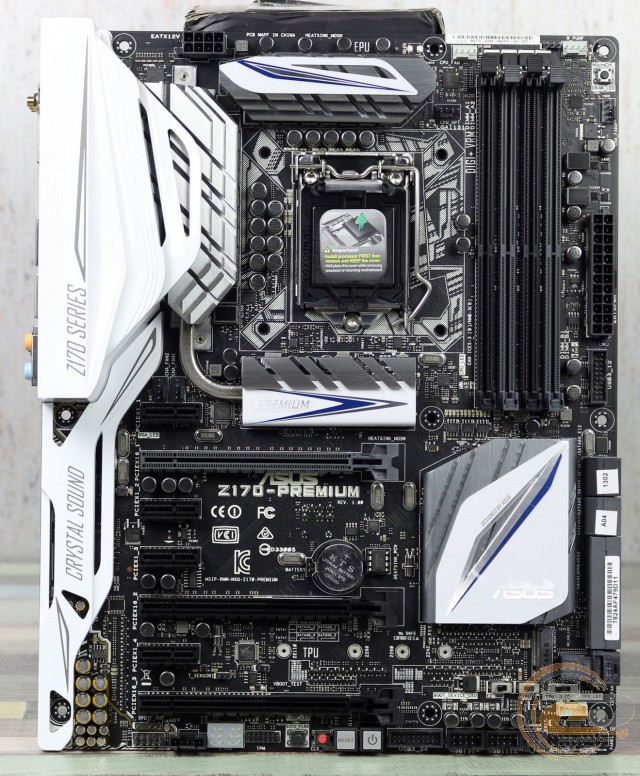

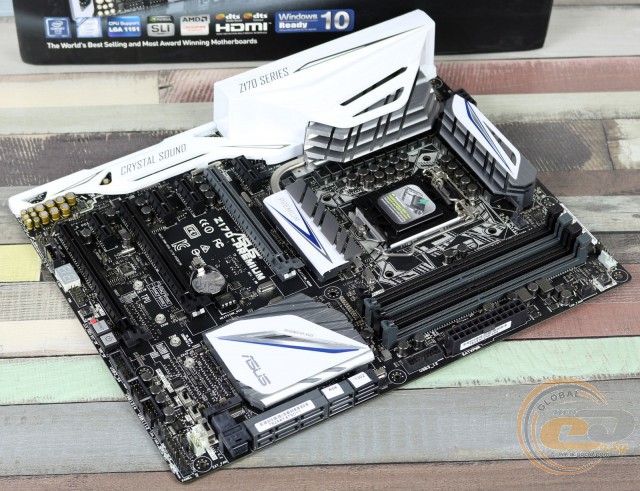

Новинка виконана на друкованій платі чорного кольору формату ATX і вигідно відрізняється стильним оформленням у чорно-білих відтінках. Окремо відзначимо наявність захисного кожуха над інтерфейсною панеллю.

Говорячи про компонування та зручність складання системи, варто згадати дещо перевантажений різними інтерфейсами нижній край текстоліту. В іншому ж ніяких претензій у нас не виникло, оскільки розташування всіх елементів досить продумане та зручне.

Приклад роботи LED-підсвічування на материнській платі ASUS Z170-PREMIUM

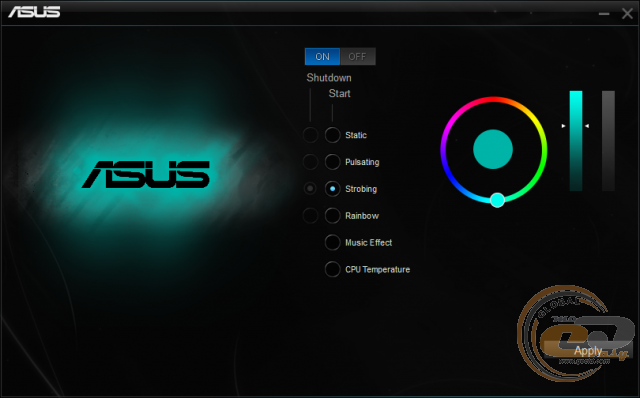

Однією з переваг даної материнської плати є її оригінальне підсвічування з кількома режимами роботи, керувати якими можна за допомогою комплектної утиліти.

ASUS Z170-PREMIUM

Підсвічування може не тільки просто горіти певним кольором, але й виступати в якості світломузики, пульсувати чи наочно відображати за допомогою кольору температуру процесора, загоряючись червоним у випадку перевищення позначки в 60°С.

ASUS Z170-PREMIUM

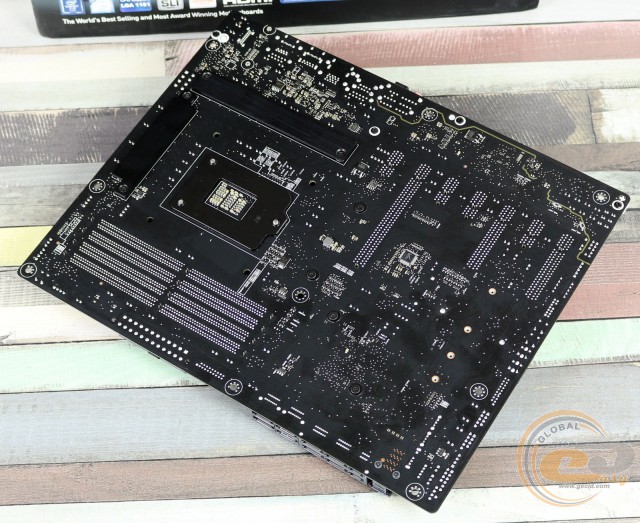

Поглянувши на зворотну сторону ASUS Z170-PREMIUM, можна відзначити стандартну опорну пластину процесорного роз’єму, кріпильні гвинти чотирьох радіаторів системи охолодження, деякі електричні елементи, а також наявність двох низькопрофільних радіаторів під компонентами підсистеми живлення процесора.

ASUS Z170-PREMIUM

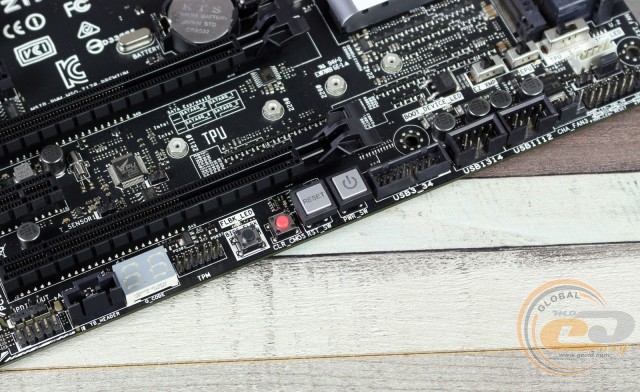

У нижній частині новинки розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі; S/PDIF out; порти TPM і Thunderbolt; індикатор POST-кодів; клавіші «Увімкнення», «Перезавантаження», «Скидання CMOS» і «BIOS Flashback»; роз’єм DRCT (дозволяє підключити додаткову клавішу для переходу в BIOS і винести її, наприклад, на фронтальну панель корпусу), а також колодка підключення фронтальної панелі.

Додатково відзначимо дві колодки для активації портів USB 2.0 і одну для USB 3.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі. USB 3.0 також шість: чотири внутрішні та два зовнішні. Усі вони також функціонують завдяки набору системної логіки.

ASUS Z170-PREMIUM

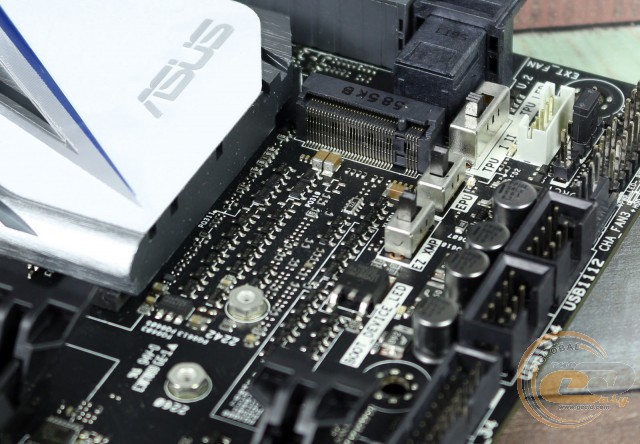

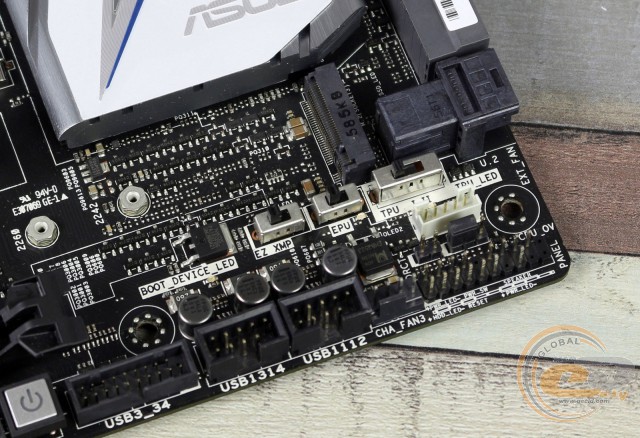

Окремої уваги заслуговують три елементи: перемикач «EZ XMP», який служить для активації відповідних Intel XMP-профілів оперативної пам'яті, а також перемикачі «TPU» і «EPU». Перший має три положення: «Вимкн.», «I» (автоматичний розгін системи за допомогою збільшення множника) і «II» (автоматичний розгін за допомогою збільшення частоти системної шини та процесорного множника). Другий тумблер має всього два положення і відповідає за активацію функції енергозбереження (EPU).

ASUS Z170-PREMIUM

ASUS Z170-PREMIUM

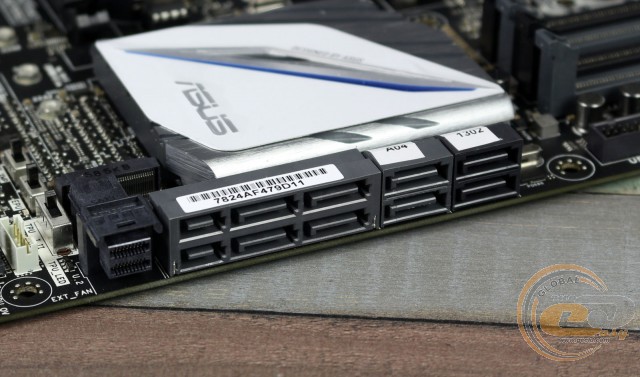

Можливості організації дискової підсистеми представлені роз’ємом U.2, інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110), чотирма портами SATA 6 Гбіт/с, а також двома SATA Express, кожен з яких сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

За винятком двох портів SATA 6 Гбіт/с чорного кольору (обслуговуються контролером ASMedia ASM1061), усі інтерфейси реалізовані силами мікросхеми Intel Z170.

ASUS Z170-PREMIUM

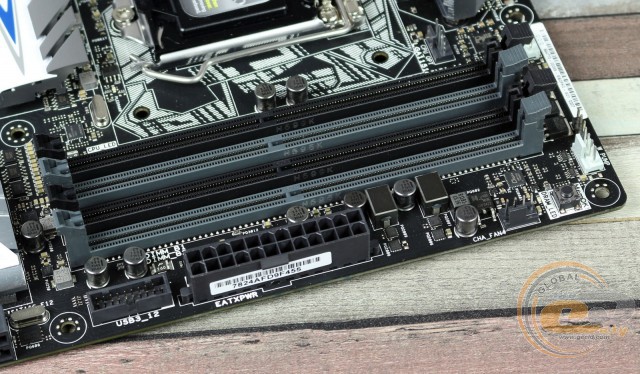

Системна плата ASUS Z170-PREMIUM оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 4000 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо другу колодку для підключення виносної панелі з портами USB 3.0 і клавішу «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

ASUS Z170-PREMIUM

ASUS Z170-PREMIUM

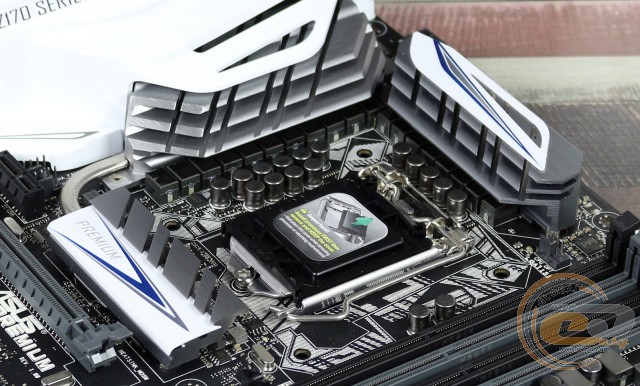

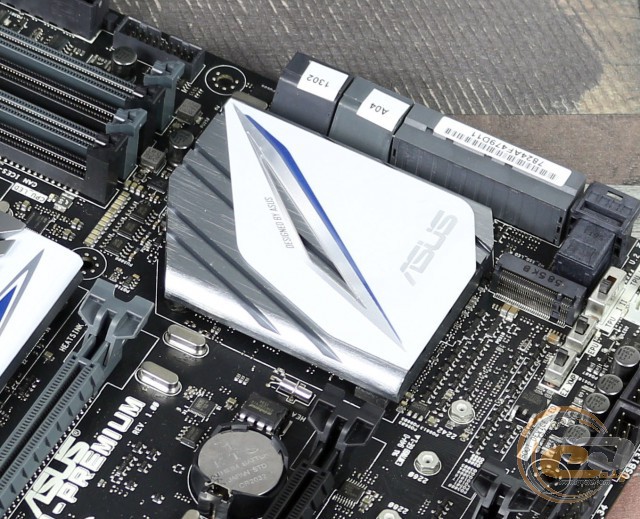

Система охолодження розглянутої плати складається із чотирьох основних алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 32,7°C (при розгоні − 32,9°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 39,6°C (при розгоні − 40,3°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 46,8°C (при розгоні − 47,3°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їх конструкції.

ASUS Z170-PREMIUM ASUS Z170-PREMIUM

ASUS Z170-PREMIUM

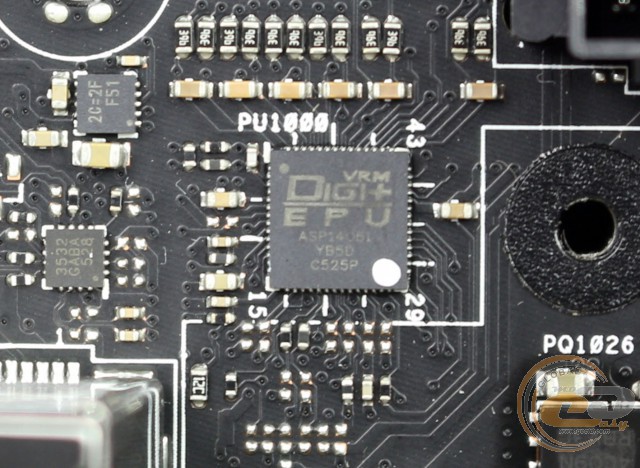

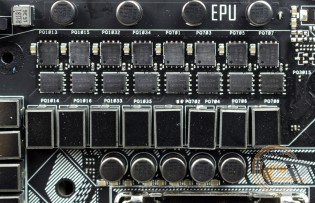

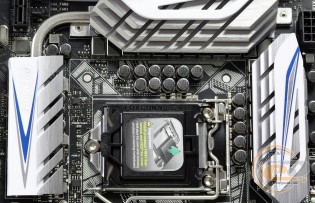

Живлення процесора здійснюється за посиленою 16+4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори та дроселі з феритовим осердям.

ASUS Z170-PREMIUM

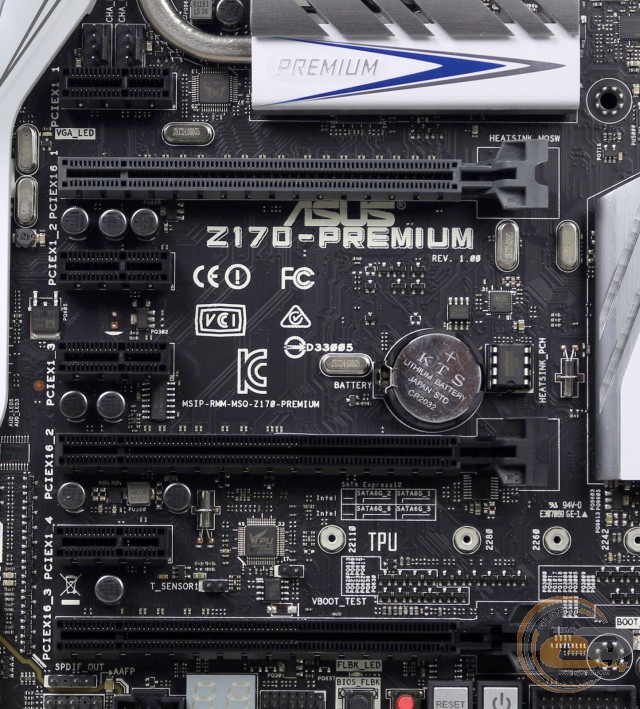

Для розширення функціональності материнської плати ASUS Z170-PREMIUM є сім слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16 (у режимі х8);
  6. PCI Express 2.0 x1;
  7. PCI Express 3.0 x16 (у режимі х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачу організувати графічну підсистему із двох або трьох відеокарт. Окремо відзначимо, що розташування слотів дозволить без проблем підключити дві відеокарти із трьохслотовою системою охолодження. При цьому у вас все ще залишиться доступ до одного роз’єму PCI Express 2.0 x1.

ASUS Z170-PREMIUM

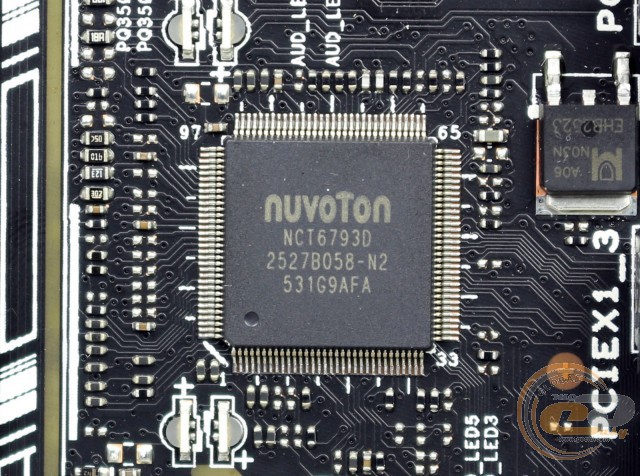

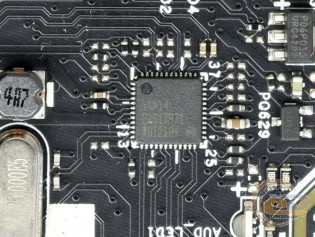

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка забезпечує моніторинг.

ASUS Z170-PREMIUM ASUS Z170-PREMIUM

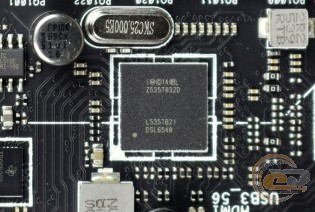

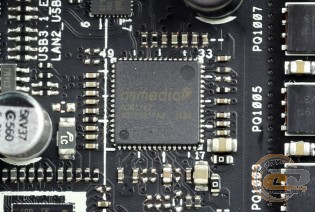

Коректна робота чотирьох портів USB 3.1 на інтерфейсній панелі забезпечена силами мікросхем ASMedia ASM1142 і Intel DSL6540.

ASUS Z170-PREMIUM ASUS Z170-PREMIUM

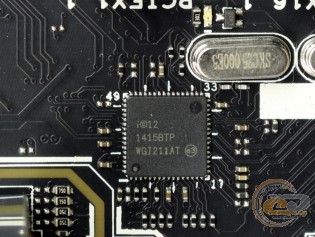

Для підтримки мережевих з'єднань служать два гігабітні LAN-контролери: Intel WGI219V і Intel WGI211AT. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе виконати фірмова утиліта TurboLAN.
