Огляд і тестування материнської плати ASUS Z170-DELUXE

Модель ASUS Z170-DELUXE є одним із топових рішень компанії ASUS. На момент написання огляду вона доступна в середньому за $385, пропонуючи своєму покупцю досить широкий перелік переваг: інтегрований модуль бездротових інтерфейсів 802.11a/b/g/n/ac Wi-Fi і Bluetooth 4.0, традиційно високу якість виконання, відмінні можливості для організації дискової підсистеми, а також ряд інших доробок і фірмових технологій, про які ми і поговоримо далі. Однак для початку давайте поглянемо на повний перелік її технічних характеристик.

ASUS Z170-DELUXE

Специфікація материнської плати ASUS Z170-DELUXE:

Виробник і модель

ASUS Z170-DELUXE (1.03)

Чіпсет

Intel Z170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті із частотою до DDR4-4000 МГц

Слоти розширення

3 x PCI Express 3.0 x16 (х16 / х8+х8 / х8+х8+х4)

4 x PCI Express 3.0 x1

Дискова підсистема

Чіпсет Intel Z170 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

4 x SATA 6 Гбіт/с

1 x SATA Express (сумісний з 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

Контролер ASMedia ASM1061 підтримує:

2 x SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

1 x Intel WGI211AT (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac (2,4/5 ГГц; до 1300 Мбіт/с)

Bluetooth

Bluetooth 4.0

Звукова підсистема

8-канальний аудіокодек Realtek ALC1150

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

1 х роз’єм підключення водоблока СВО (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

2 x RJ45

1 x USB 3.0

1 x USB 2.0

1 х USB 3.1 Type-C

5 х USB 3.1 Type-A

6 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х Thunderbolt

1 х TPM

1 х S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS Z170-DELUXE

ASUS Z170-DELUXE

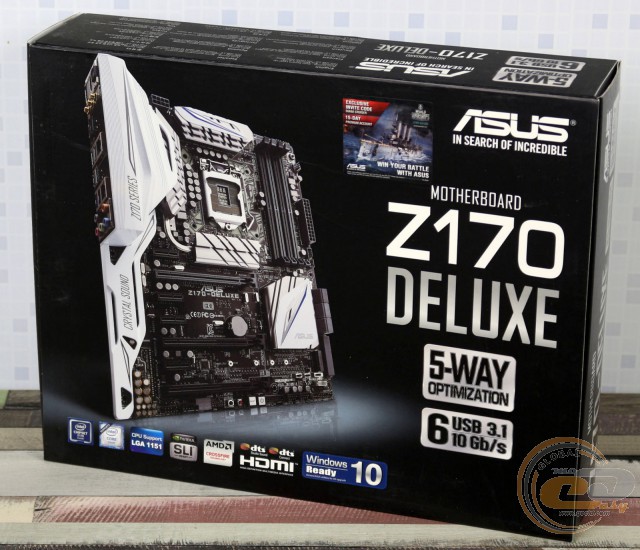

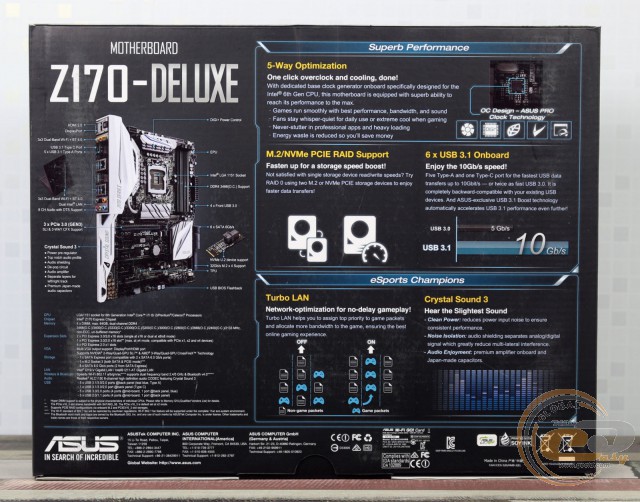

Материнська плата ASUS Z170-DELUXE постачається в картонній коробці з відкидною кришкою й хорошим інформаційним наповненням, яке включає до свого складу таблицю характеристик і ключові переваги кожного системного вузла. Окремо відзначена можливість активації подарунка для любителів гри World of Warships: бонусні коди на 15 днів преміум-доступу та преміальний бронепалубний крейсер «Діана».

ASUS Z170-DELUXE

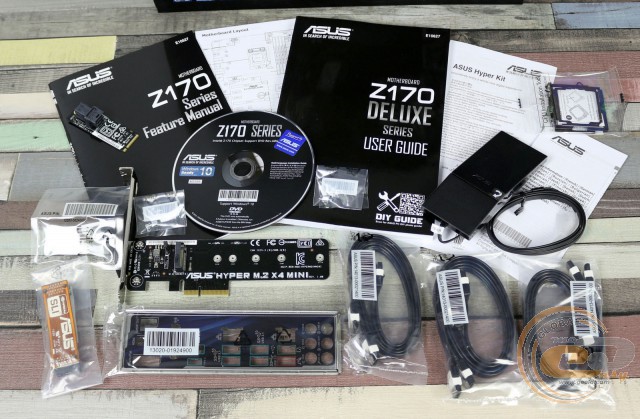

У коробці з ASUS Z170-DELUXE ми виявили відмінний набір аксесуарів, а саме:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • шість кабелів SATA;
  • набір ASUS Q-Connectors;
  • інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
  • місток 2-Way NVIDIA SLI;
  • комбіновану антену Wi-Fi і Bluetooth;
  • плату з інтерфейсом U.2;
  • плату розширення ASUS HYPER M.2 X4 MINI;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS Z170-DELUXE

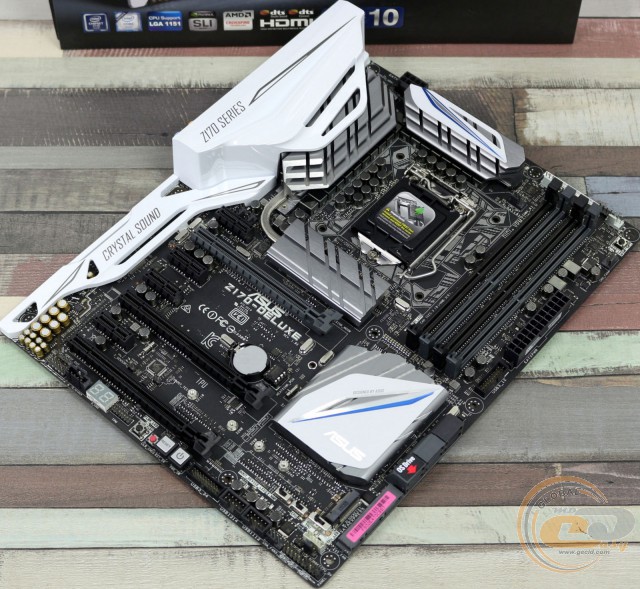

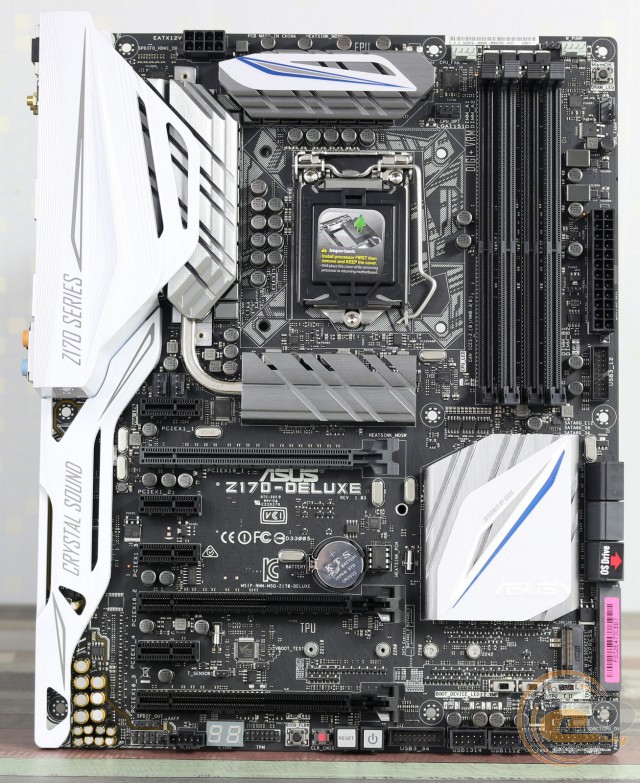

Новинка виконана на друкованій платі чорного кольору формату ATX і вигідно відрізняється стильним оформленням у темних і сталевих відтінках. Окремо відзначимо наявність захисного кожуха білого кольору над інтерфейсною панеллю.

Говорячи про компонування та зручність складання системи, варто згадати дещо перевантажений різними інтерфейсами нижній край текстоліту, однак така особливість прийде до душі її власникам. В іншому ж ніяких претензій у нас не виникло, оскільки розташування всіх елементів досить продумане та зручне.

ASUS Z170-DELUXE

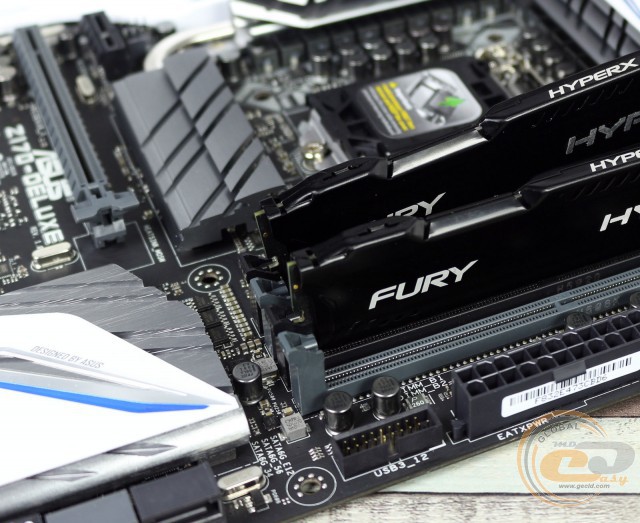

Наприклад, виробник подбав про те, щоб встановлена відеокарта не перешкоджала заміні модулів оперативної пам'яті, оснастивши DIMM-слоти засувками лише з одного боку. Та й доступ до дискової підсистеми габаритні карти розширення перекрити не зможуть.

ASUS Z170-DELUXE

ASUS Z170-DELUXE

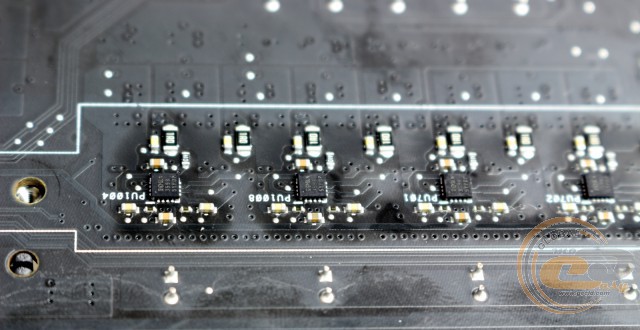

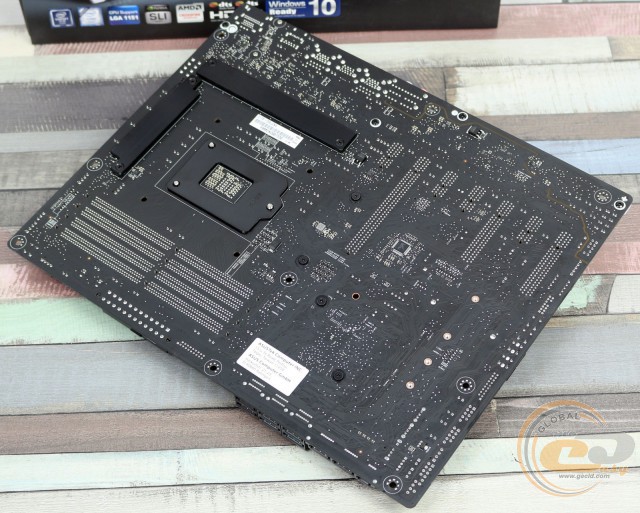

Поглянувши на зворотну сторону ASUS Z170-DELUXE, можна відзначити стандартну опорну пластину процесорного роз’єму, кріпильні гвинти чотирьох радіаторів системи охолодження, а також наявність двох низькопрофільних радіаторів під компонентами підсистеми живлення процесора.

ASUS Z170-DELUXE

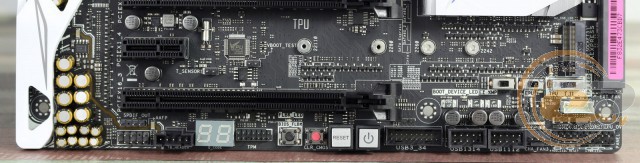

У нижній частині новинки розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі; S/PDIF out; порти TPM і Thunderbolt; індикатор POST-кодів; клавіші «Увімкнення», «Перезавантаження», «Скидання CMOS» і «BIOS Flashback», роз’єм DRCT (дозволяє підключити додаткову клавішу для переходу в BIOS і винести її, наприклад, на фронтальну панель корпусу), а також колодка підключення фронтальної панелі.

Додатково відзначимо дві колодки для активації портів USB 2.0 і одну для USB 3.0. Усього на платі силами чіпсету реалізована підтримка п'яти портів USB 2.0: чотирьох внутрішніх та одного на інтерфейсній панелі. USB 3.0 також п'ять: чотири внутрішні та один зовнішній. Усі вони також функціонують завдяки чіпсету.

ASUS Z170-DELUXE

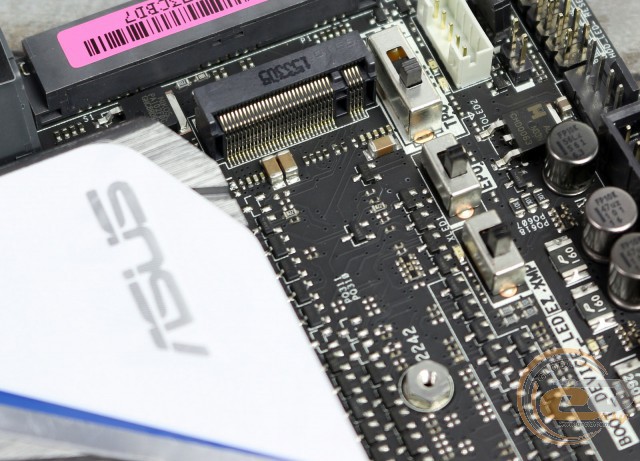

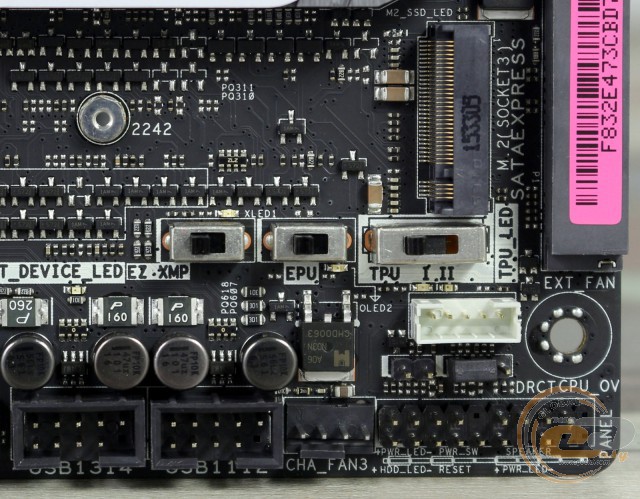

Окремої уваги заслуговують три елементи: перемикач «EZ XMP», який служить для активації відповідних Intel XMP-профілів оперативної пам'яті, а також перемикачі «TPU» і «EPU». Перший має три положення: «Вимкн.», «I» (автоматичний розгін системи за допомогою збільшення множника) і «II» (автоматичний розгін за допомогою збільшення частоти системної шини та процесорного множника). Другий тумблер має всього два положення і відповідає за активацію функції енергозбереження (EPU).

ASUS Z170-DELUXE

ASUS Z170-DELUXE

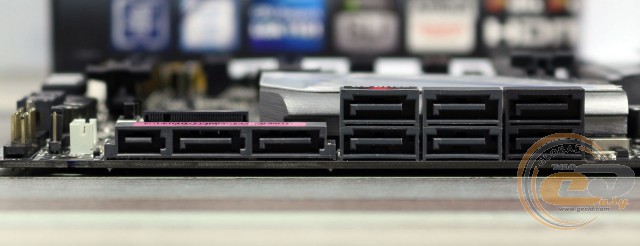

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280), шістьма портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. За винятком двох портів SATA 6 Гбіт/с чорного кольору (обслуговуються контролером ASMedia ASM1061), усі інтерфейси реалізовані силами мікросхеми Intel Z170.

ASUS Z170-DELUXE

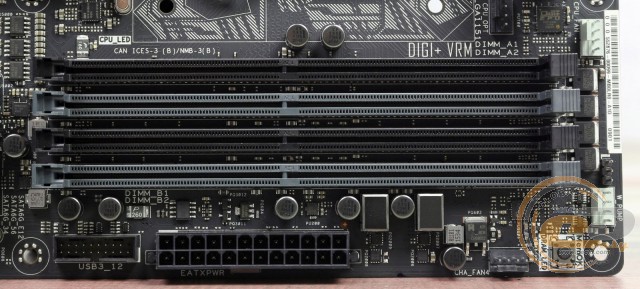

Системна плата ASUS Z170-DELUXE оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 4000 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо другу колодку для підключення виносної панелі з портами USB 3.0 і клавішу «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

ASUS Z170-DELUXE

ASUS Z170-DELUXE

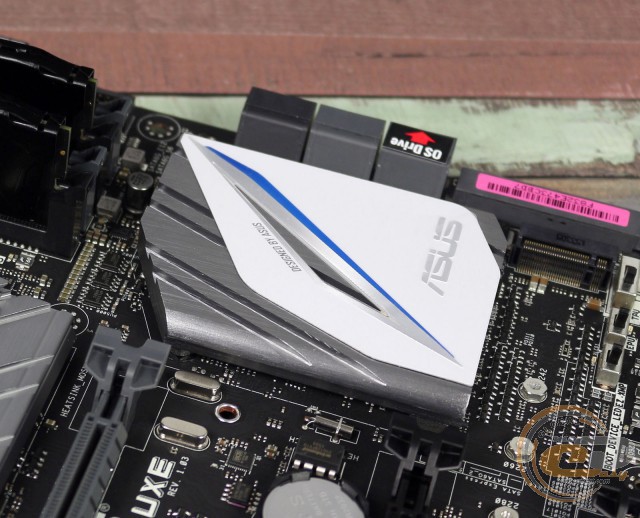

Система охолодження розглянутої плати складається із чотирьох основних алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 32,3°C (при розгоні − 32,8°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 39°C (при розгоні − 42,8°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 45,9°C (при розгоні − 49,4°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їх конструкції.

ASUS Z170-DELUXE ASUS Z170-DELUXE

ASUS Z170-DELUXE

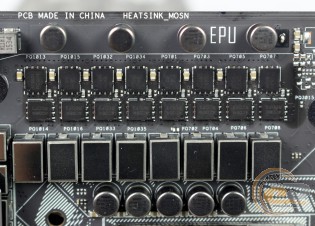

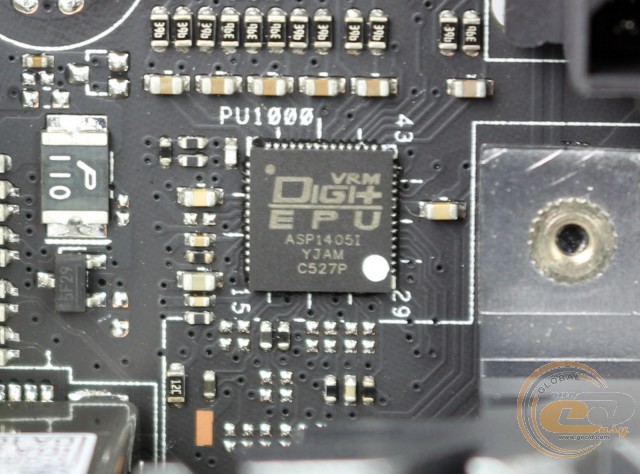

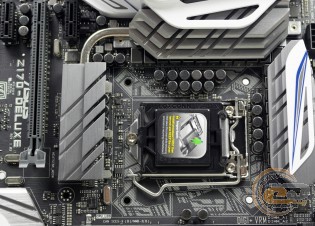

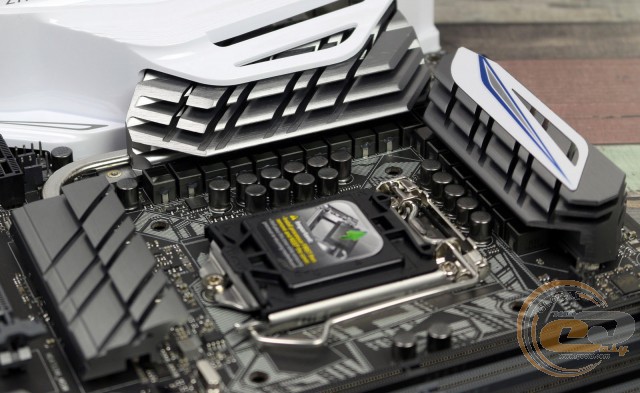

Живлення процесора здійснюється за посиленою 20-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1405I, а у фазах живлення можна побачити якісні твердотільні конденсатори, феритові дроселі та навіть мікросхеми IR3598.

ASUS Z170-DELUXE

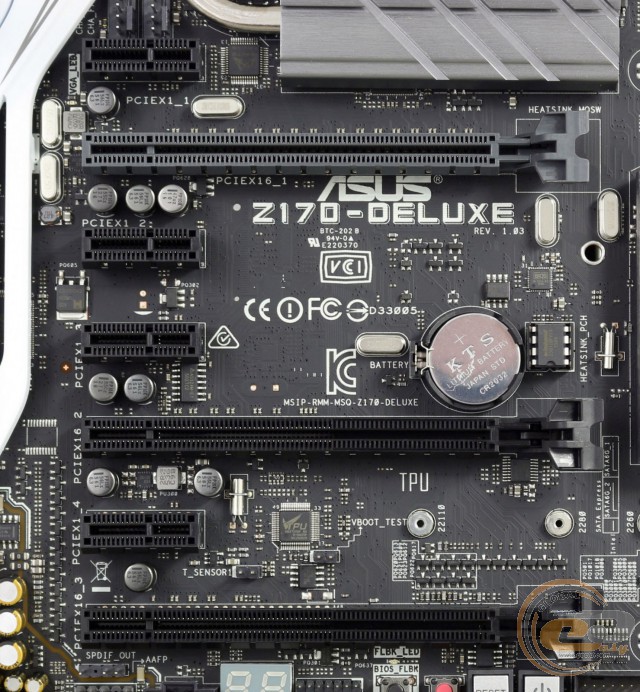

Для розширення функціональності материнської плати ASUS Z170-DELUXE є сім слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (у режимі х8);
  6. PCI Express 3.0 x1;
  7. PCI Express 3.0 x16 (у режимі х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачу організувати графічну підсистему із двох або трьох відеокарт. Окремо відзначимо, що розташування слотів дозволить без проблем підключити дві відеокарти із трьохслотовою системою охолодження. При цьому у вас все ще залишиться доступ до одного роз’єму PCI Express 3.0 x1.

ASUS Z170-DELUXE

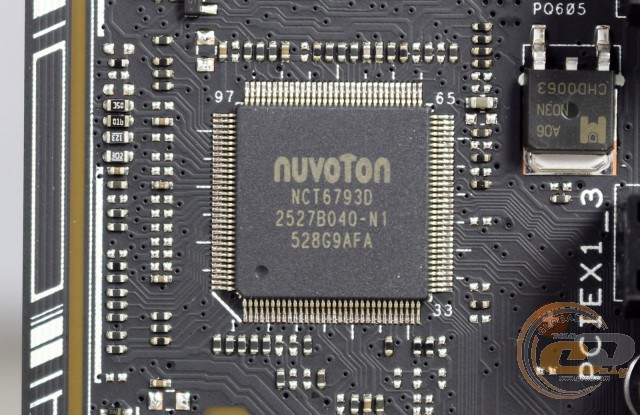

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка забезпечує моніторинг.

ASUS Z170-DELUXE

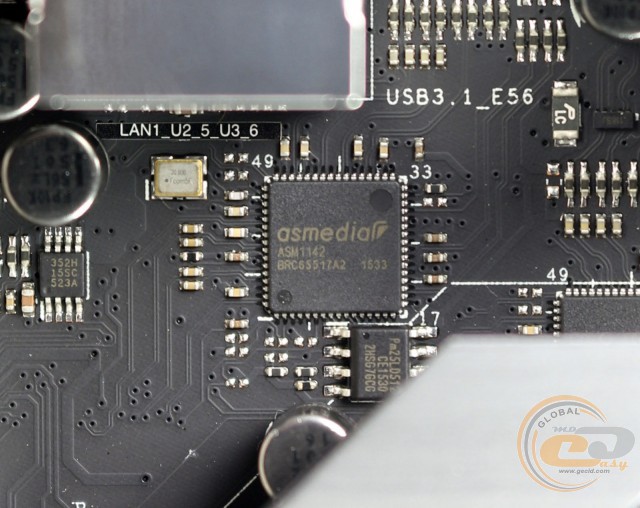

Коректна робота шести портів USB 3.1 на інтерфейсній панелі забезпечена силами трьох мікросхем ASMedia ASM1142.

ASUS Z170-DELUXE

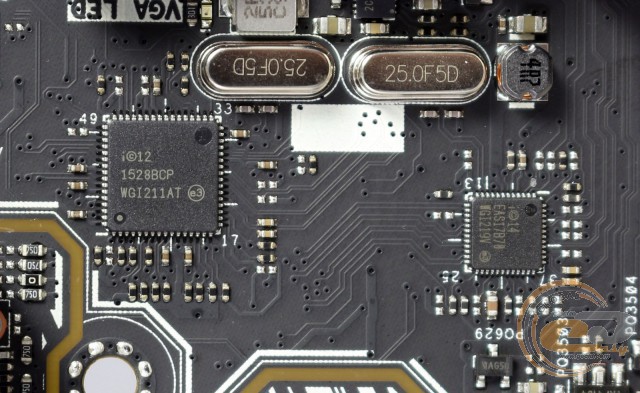

Для підтримки мережевих з'єднань служать два гігабітні LAN-контролери: Intel WGI219V і Intel WGI211AT. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе виконати фірмова утиліта TurboLAN.
