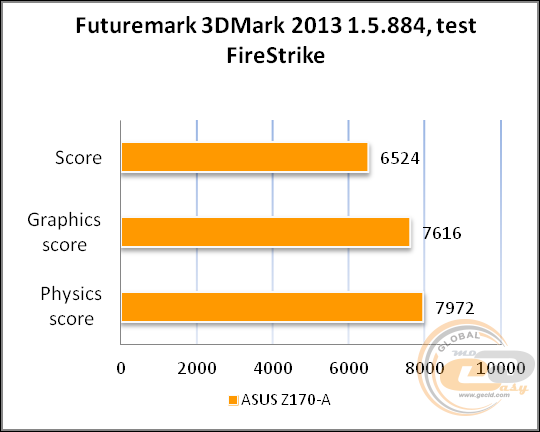

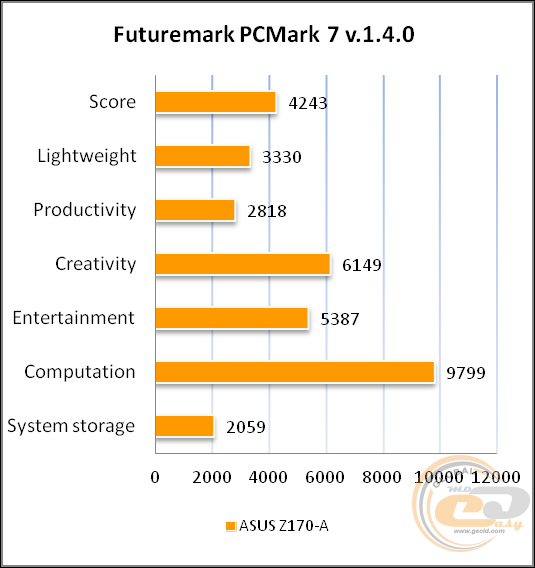

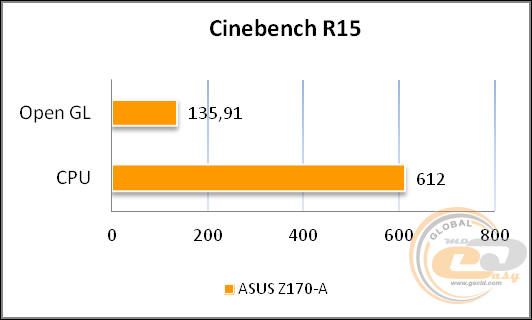

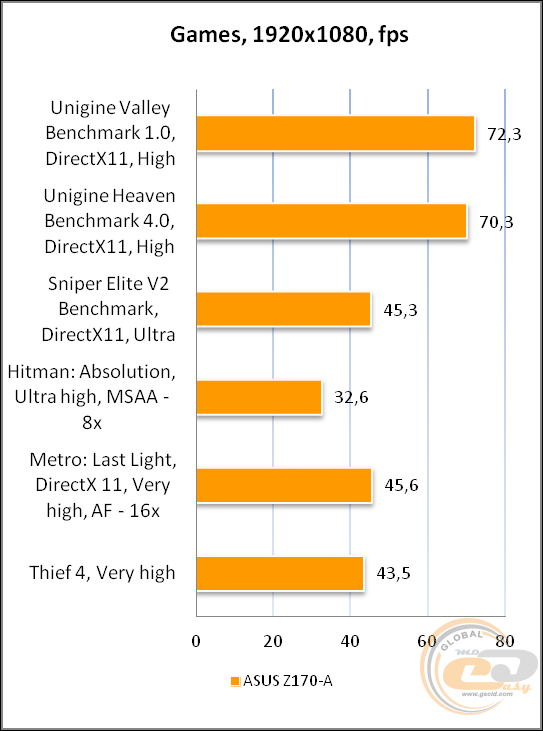

Огляд і тестування материнської плати ASUS Z170-A

5-ого серпня 2015 року компанія Intel анонсувала нове сімейство процесорів Intel Skylake  для платформи Socket LGA1151, а також флагманський чіпсет Intel Z170. Звичайно ж, усі ключові гравці на ринку материнських плат вже давно підготували свої моделі й відразу ж почали активно їх демонструвати.

ASUS Z170-A

У даному огляді ми пропонуємо познайомитися з материнською платою ASUS Z170-A від іменитої тайванської компанії. Судячи з її оснащення й дизайну, новинка є високорівневим рішенням, яке одержало відмінну звукову підсистему, якісну елементну базу, підтримку двох портів USB 3.1, а також ряд фірмових доробок. Але це лише вершина айсберга, тому ми занурюємося глибше.

Специфікація материнської плати ASUS Z170-A:

Виробник

ASUS

Модель

Z170-A (rev 1.03)

Чіпсет

Intel Z170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого покоління

Частота використовуваної пам'яті

3400* / 3333* / 2933* / 2800* / 2666* / 2400* / 2133 МГц

(*OC)

Підтримка пам'яті

4 x DDR4 DIMM-слоти з підтримкою до 64 ГБ пам'яті

Слоти розширення

3 x PCI Express 3.0 x16 (x16 / x8+x8 / x8+x8+x4)

3 x PCI Express 3.0 x1

1 х PCI

Дискова підсистема

Чіпсет Intel Z170 підтримує:

1 x M.2 32 Гбіт/с (M.2 2242, M.2 2260, M.2 2280, M.2 22110)

4 x SATA 6 Гбіт/с

1 x SATA Express (сумісний з 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC892

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x D-Sub

1 x DVI-D

1 x LAN (RJ45)

2 x USB 3.0

1 х USB 3.1 (Type-C)

1 х USB 3.1 (Type-A)

2 x USB 2.0

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

4 x SATA 6 Гбіт/с

1 x SATA Express

1 х роз’єм TPM

1 x конектор виведення звуку на передню панель

1 x S/PDIF out

1 x блок конекторів передньої панелі

1 х клавіша «MemOK!»

1 х колодка «TB_HEADER»

1 x клавіша ввімкнення

1 x джампер скидання CMOS

1 x перемикач «TPU»

1 х перемикач «EZ_XMP»

BIOS

64 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.8, DMI 2.7, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

1 х інструмент ASUS CPU Installation Tool

3 x кабелі SATA

1 х місток 2-Way NVIDIA SLI

1 х заглушка інтерфейсної панелі

Форм-фактор

ATX

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS Z170-A

Материнська плата ASUS Z170-A постачається в коробці зі щільного картону з поліграфією в темних тонах. Крім найменування моделі та компанії-виробника, на лицьовій стороні відзначена підтримка технології 5-Way Optimization та інтерфейсів USB 3.1 із пропускною здатністю 10 Гбіт/с. Додатково тут можна звернути увагу на назву використовуваного чіпсету, підтримку технологій NVIDIA SLI і AMD CrossFireX, ОС Windows 10, а також на застосування аудіотехнологій DTS Connect і DTS Studio Sound. Зверху зазначений приємний подарунок для любителів гри World of Warships: разом з купівлею плати вони одержать бонусні коди на 15 днів преміум-доступу та преміальний бронепалубний крейсер Діана.

ASUS Z170-A

На звороті коробки, крім зображення материнської плати та короткого переліку її характеристик, можна звернути увагу на підтримку ряду технологій:

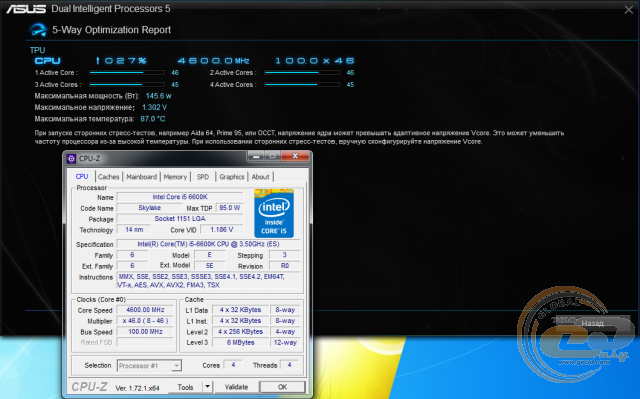

  • 5-Way Optimization – плата оснащена двома інтелектуальними чіпами: енергетичним процесором (Energy Processing Unit – EPU) і TurboV-процесором (TurboV Processing Unit – TPU). П'яте покоління цих мікросхем дозволяє здійснювати тонку оптимізацію роботи системи залежно від поточних потреб користувача. Також новинка включає до свого складу спеціальний генератор базової частоти для спрощеного розгону процесорів Intel Core 6-ого покоління.
  • USB 3.1 – розташовані на інтерфейсній панелі порти мають пропускну здатність 10 Гбіт/с, що у два рази більше, аніж в USB 3.0.
  • TurboLAN – за допомогою комплектного ПЗ можна контролювати мережеву активність ПК у режимі реального часу, а також встановлювати кожній програмі пріоритет на доступ до мережевих ресурсів.
  • Crystal Sound 3 - встановлений на материнській платі аудіокодек Realtek ALC892, в обв'язці якого використовується спеціальний підсилювач TI R4580I, пропонує підтримку восьмиканального звуку. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується спеціальна технологія екранування. Для забезпечення максимальної якості звуку застосовуються аудіоконденсатори компанії Nichicon. До того ж лівий і правий аудіоканали виконані на різних шарах текстоліту, що сприяє мінімізації перехресних наведень.

ASUS Z170-A

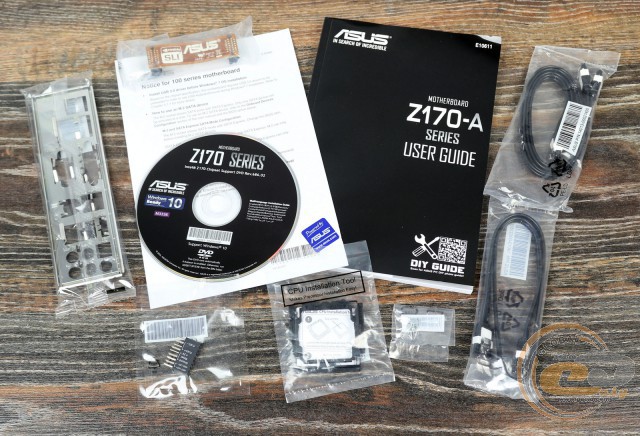

У коробці з ASUS Z170-A ми виявили наступний набір аксесуарів:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • три кабелі SATA;
  • набір ASUS Q-Connectors;
  • інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
  • місток 2-Way NVIDIA SLI;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS Z170-A

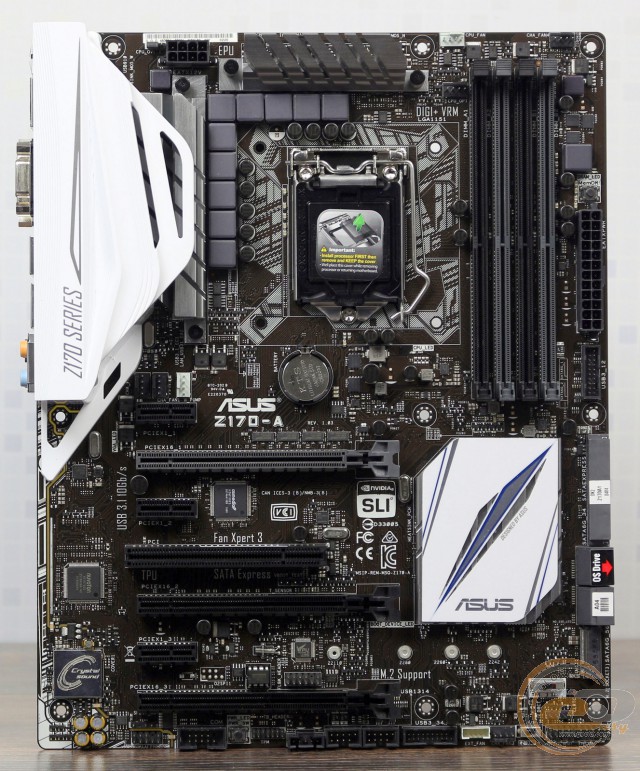

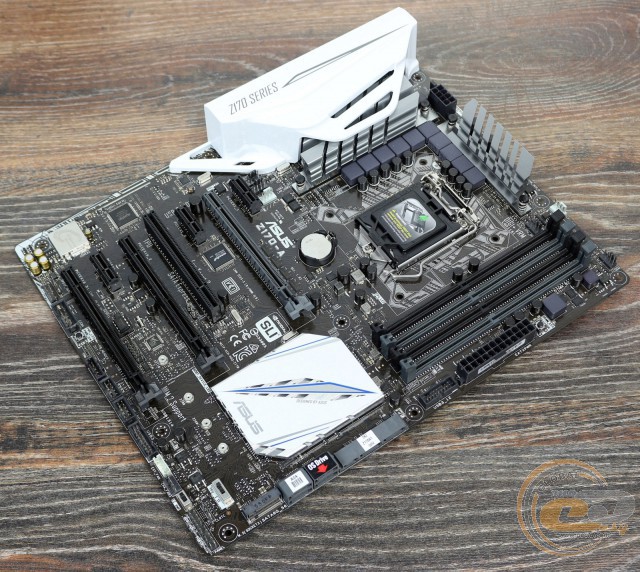

Новинка виконана на друкованій платі темно-коричневого кольору формату ATX і вигідно відрізняється стильним оформленням у світлих і сталевих відтінках. Окремо відзначимо наявність захисного кожуха над інтерфейсною панеллю.

ASUS Z170-A

Говорячи про компонування та зручність складання системи, варто згадати дещо перевантажений різними інтерфейсами нижній край текстоліту, однак така особливість прийде до душі її власникам. В іншому ж ніяких претензій у нас не виникло, оскільки розташування всіх елементів досить продумане й зручне.

ASUS Z170-A

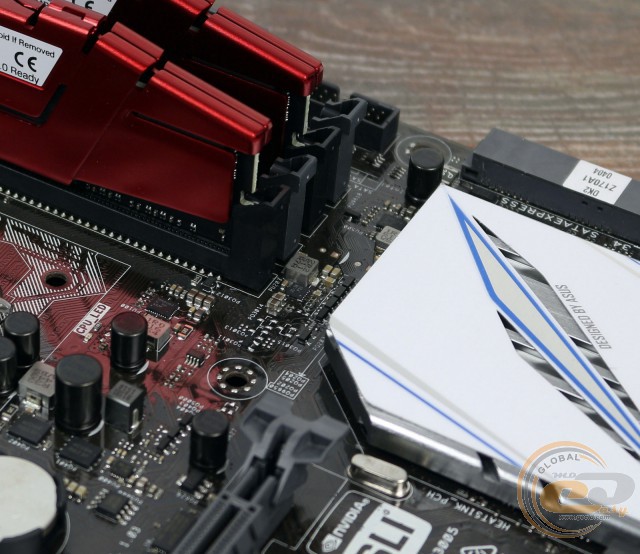

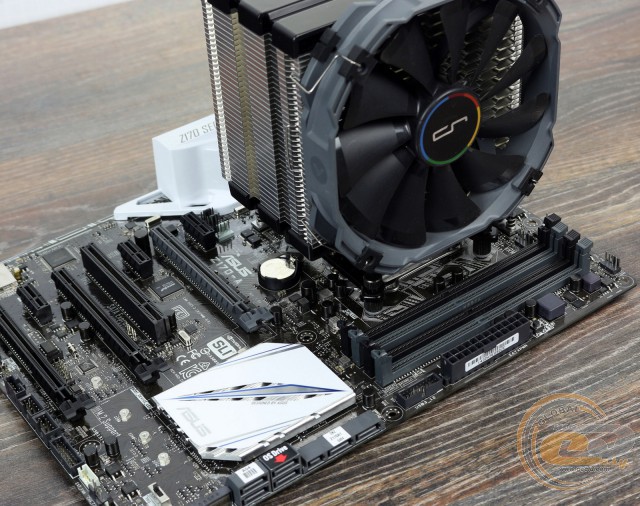

Наприклад, виробник подбав про те, щоб встановлена відеокарта не перешкоджала заміні модулів оперативної пам'яті, оснастивши DIMM-слоти засувками тільки з одного боку. Та й доступ до дискової підсистеми габаритні карти розширення перекрити не зможуть.

ASUS Z170-A

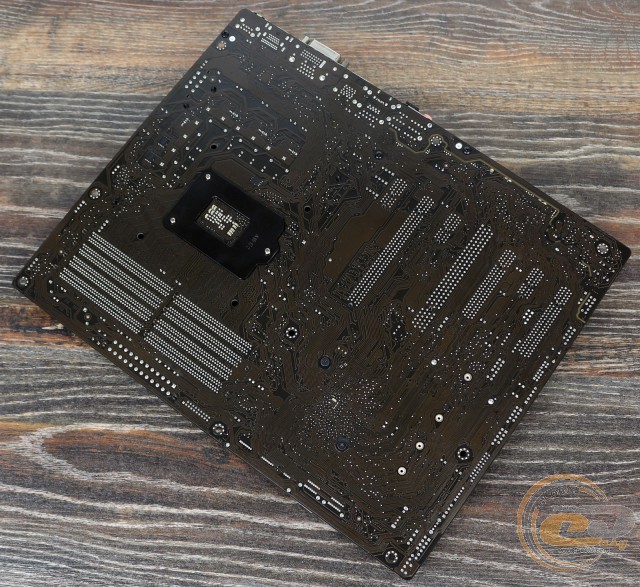

Поглянувши на зворотну сторону материнської плати, можна звернути увагу не тільки на звичну опорну пластину процесорного роз’єму, але й на той факт, що радіатор охолодження чіпсету надійно закріплений за допомогою гвинтів, а охолоджувачі на елементах підсистеми живлення кріпляться за допомогою пластикових кліпс.

ASUS Z170-A

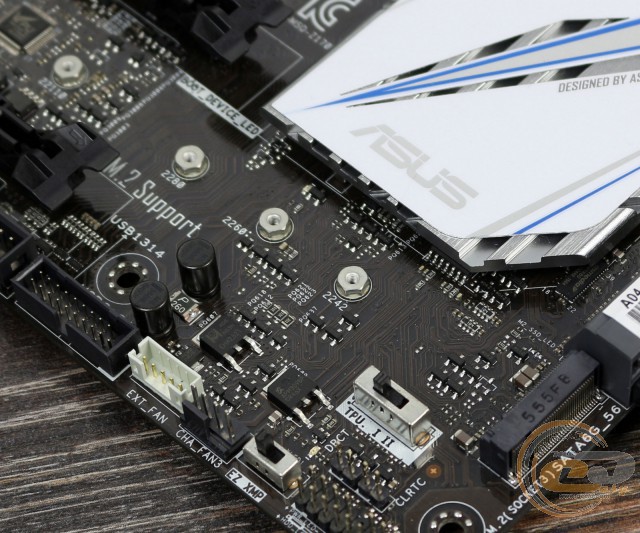

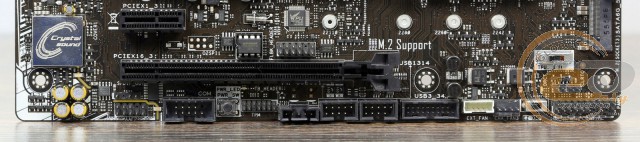

У нижній частині друкованої плати ASUS Z170-A розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, колодка «TB_HEADER» (для реалізації інтерфейсу Thunderbolt), клавіша вимкнення, роз’єми COM і TPM, один 4-контактний роз’єм для підключення корпусного вентилятора, а також колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB 2.0 і одну для USB 3.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі. USB 3.0 також шість: чотири внутрішні та два зовнішні. Усі вони також функціонують завдяки чіпсету.

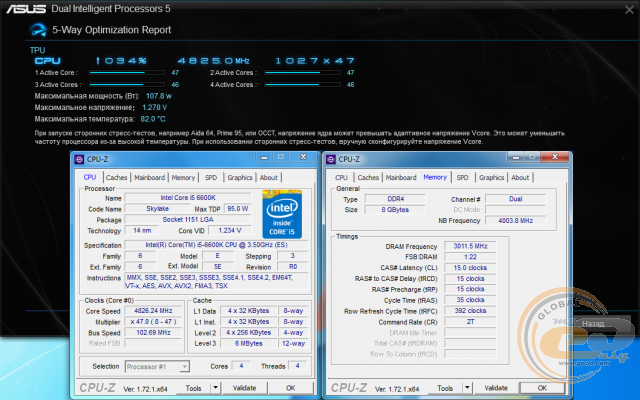

Окремої уваги заслуговують два невеликі перемикачі: «TPU» і «EZ_XMP». Перший має три положення: «Вимкн.», «1» (автоматичний розгін системи за допомогою збільшення множника) і «2» (автоматичний розгін за допомогою збільшення частоти системної шини та процесорного множника). Другий тумблер служить для активації відповідних Intel XMP-профілів оперативної пам'яті.

ASUS Z170-A

ASUS Z170-A

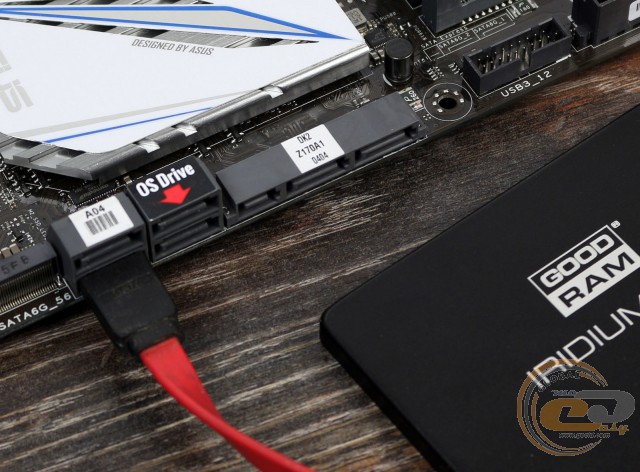

Можливості організації дискової підсистеми представлені роз’ємом M.2 із пропускною здатністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110), чотирма портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

У зв'язку з нестачею вільних чіпсетних ліній, на платі присутній ряд обмежень одночасного використання деяких інтерфейсів:

  • Інтерфейс M.2 ділить пропускну здатність із SATA Express, тому одночасне їхнє використання неможливе.
  • Третій слот розширення PCI Express 3.0 x16 (на платі «PCIEX16_3») ділить пропускну здатність з двома із шести портів SATA 6 Гбіт/с (на платі «SATA6G_56»), тому за замовчуванням він обмежений режимом роботи х2.

ASUS Z170-A

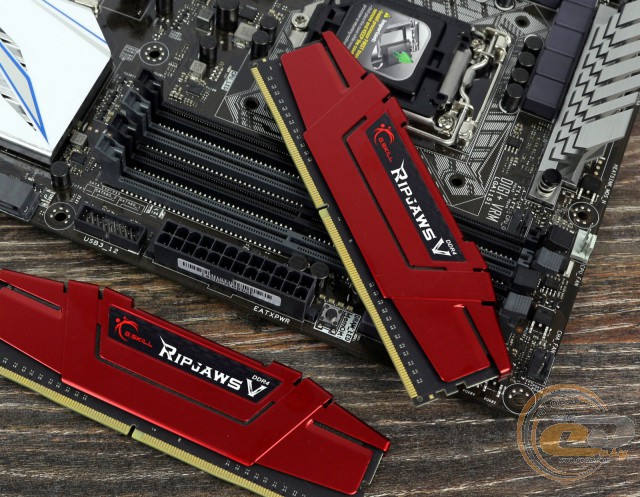

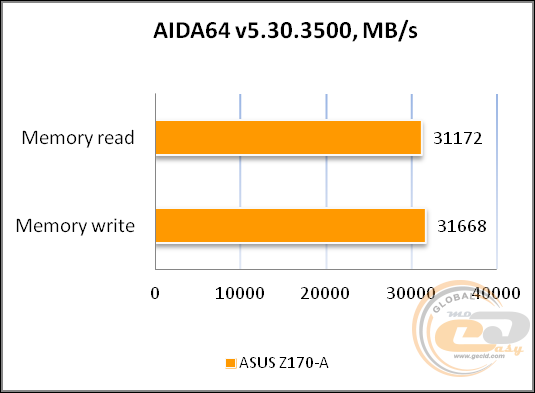

Системна плата ASUS Z170-A оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 3400 МГц у розгоні. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо другу колодку для підключення виносної панелі з портами USB 3.0, а також клавішу «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

ASUS Z170-A

ASUS Z170-A

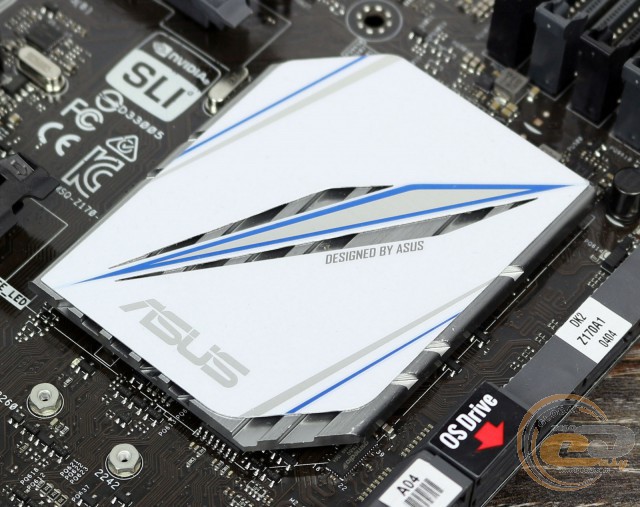

Система охолодження розглянутої плати складається із трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z170, у той час як два інші накривають елементи підсистеми живлення процесора.

У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 32,7°C (при розгоні − 32,8°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 37°C (при розгоні − 38,1°C);
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 42,4°C (при розгоні − 43,5°C);
  • дроселі підсистеми живлення процесора − 50,2°C (при розгоні − 52°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їх конструкції.

ASUS Z170-A

ASUS Z170-A

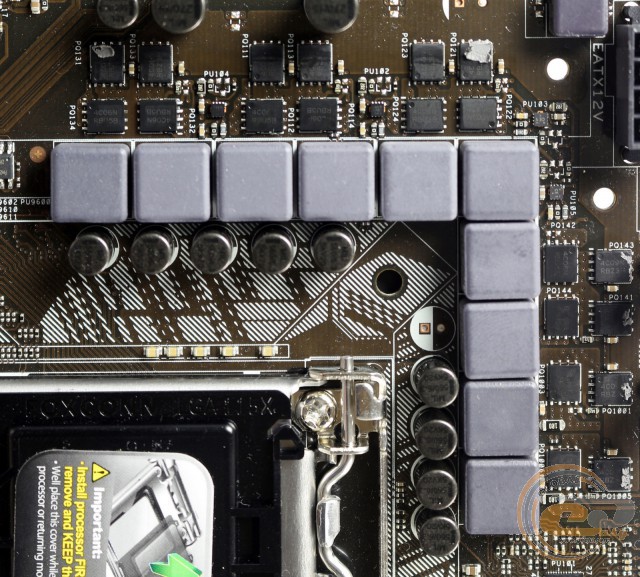

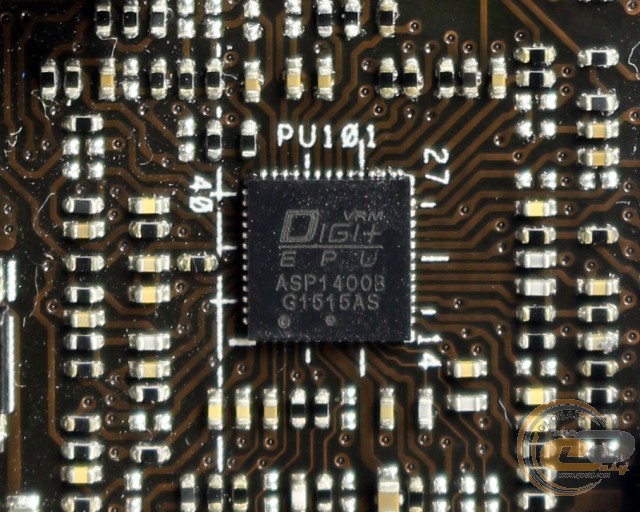

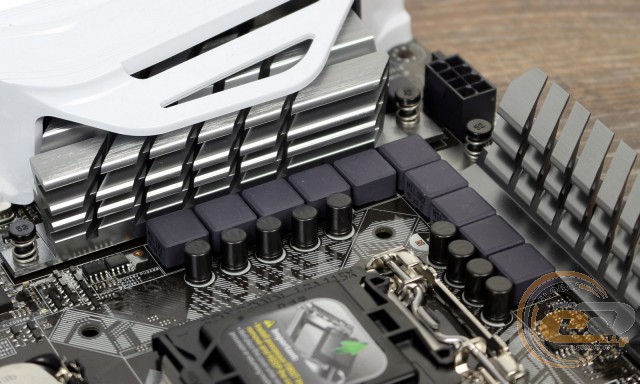

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1400B із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

ASUS Z170-A

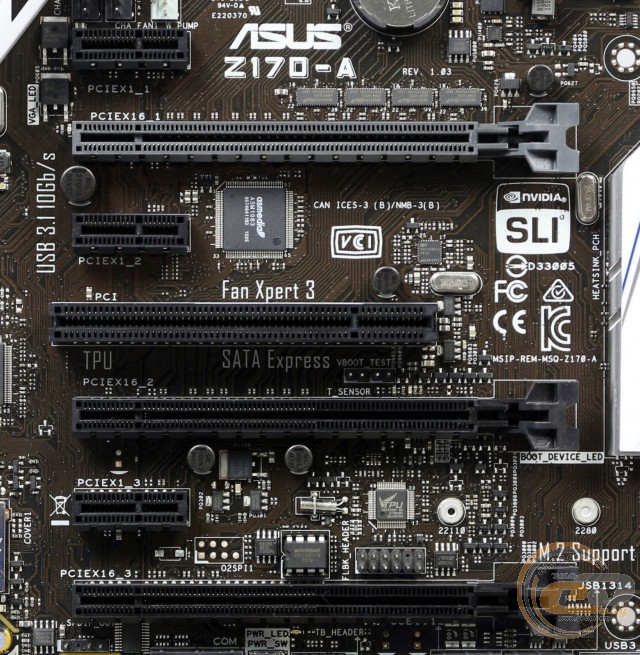

Для розширення функціональності материнської плати ASUS Z170-A присутні сім слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI;
  5. PCI Express 3.0 x16 (у режимі х8);
  6. PCI Express 3.0 x1;
  7. PCI Express 3.0 x16 (у режимі х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX, дана конфігурація пропонує користувачу організувати графічну підсистему із двох або трьох відеокарт. Окремо відзначимо, що розташування слотів дозволить без проблем підключити дві відеокарти із трьохслотовою системою охолодження. При цьому у вас все ще залишиться доступ до одного роз’єму PCI Express 3.0 x1.

ASUS Z170-A

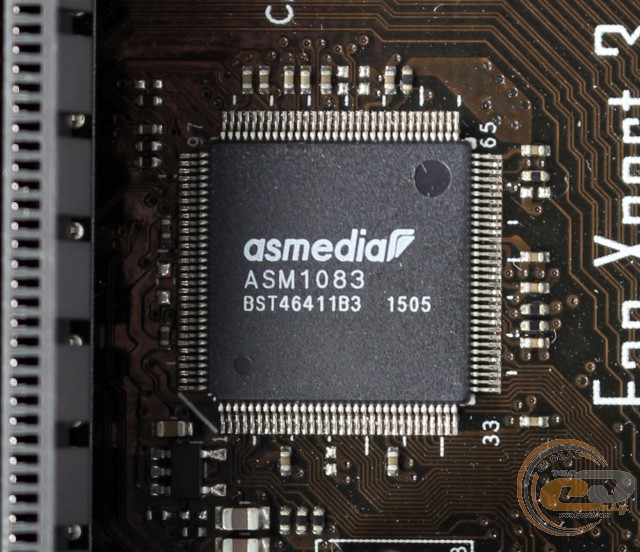

Оскільки набір системної логіки Intel Z170 не підтримує шину PCI, то функціонування відповідного слоту реалізоване за допомогою мосту PCIE-PCI, основаного на контролері ASMedia ASM1083.

ASUS Z170-A

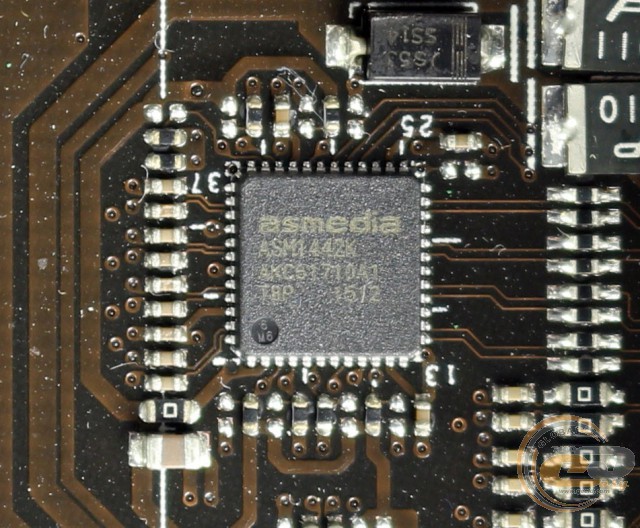

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні чотири відеовиходи: HDMI, DisplayPort, DVI-D і D-Sub, обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS Z170-A

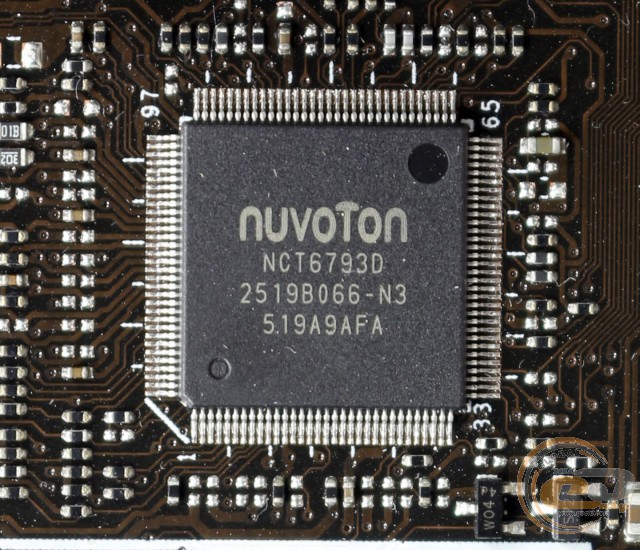

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

ASUS Z170-A

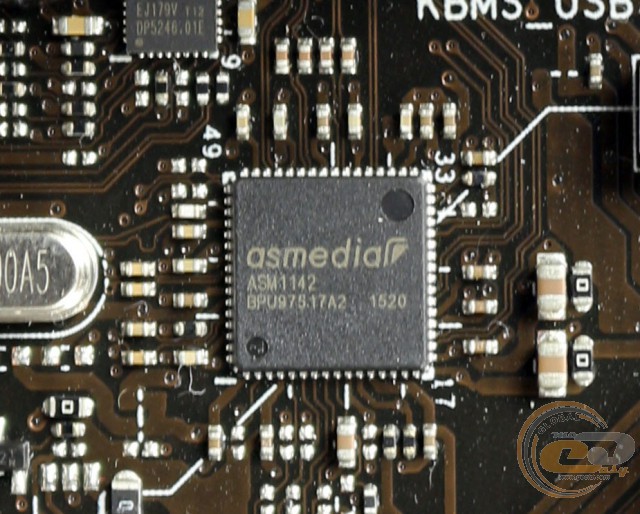

Коректна робота двох портів USB 3.1 на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM1142.

ASUS Z170-A

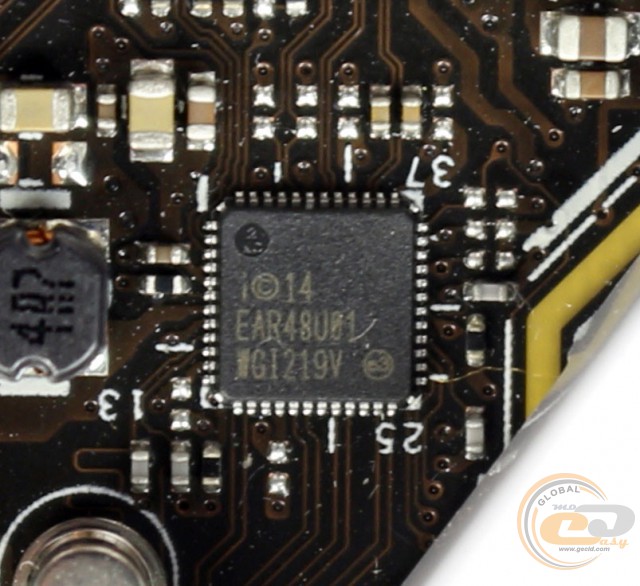

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе виконати фірмова утиліта TurboLAN.

ASUS Z170-A

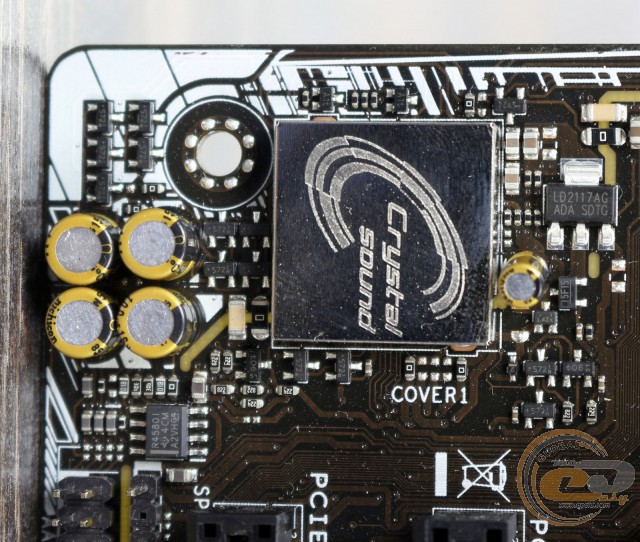

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC892, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Вона має ряд фірмових особливостей (концепція Crystal Sound 3), про які ми згадували на початку огляду.

ASUS Z170-A

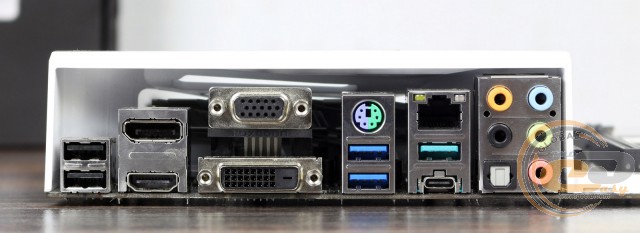

Інтерфейсна панель моделі ASUS Z170-A включає до свого складу наступні порти:

  • 1 x PS/2 Combo;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 2 x USB 2.0;
  • 1 х USB 3.1 (Type-C);
  • 1 х USB 3.1 (Type-A);
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x D-Sub;
  • 1 x DVI-D;
  • 1 x Optical S/PDIF out;
  • 5 x аудіопортів.

Дану конфігурацію може бути сміливо охарактеризована як відмінну, адже в наявності є не тільки все найнеобхідніше, але навіть більше: чотири відеовиходи, велика кількість портів USB (включаючи два високошвидкісні USB 3.1), а також зручне підключення багатоканальної акустики й підтримка периферії PS/2.

Окремо відзначимо, що за допомогою відповідних колодок на друкованій платі ви зможете винести на задню панель корпусу порти COM і Thunderbolt.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання.

ASUS Z170-A

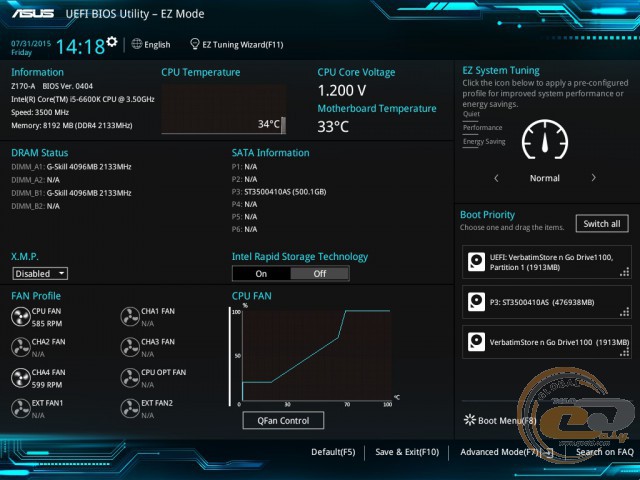

«EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані.

ASUS Z170-A

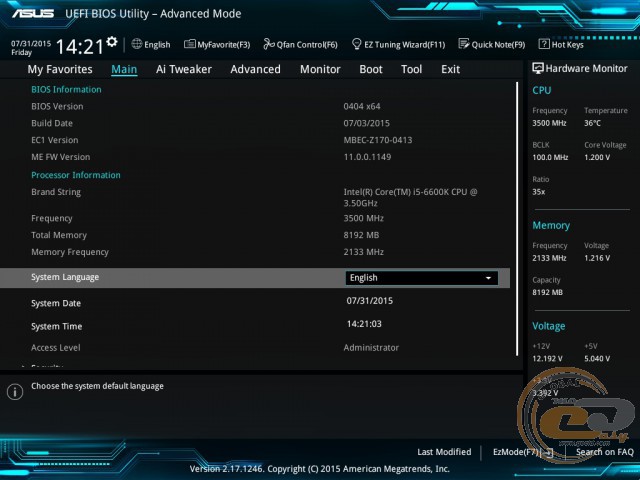

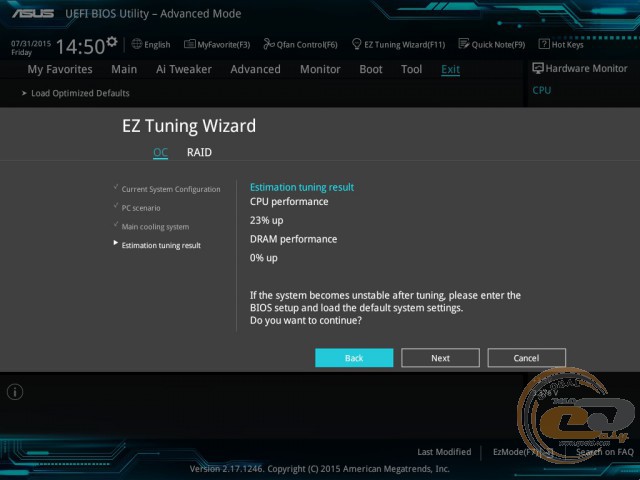

Або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках.

ASUS Z170-A

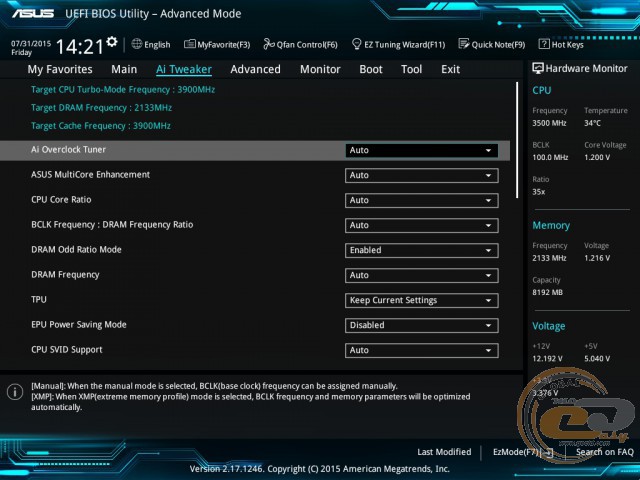

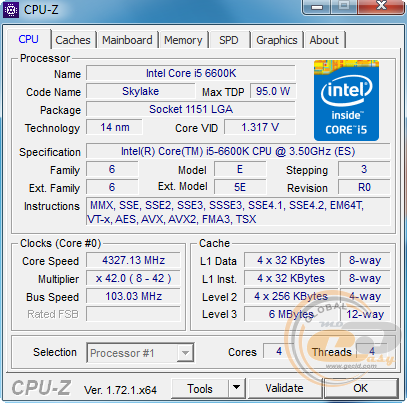

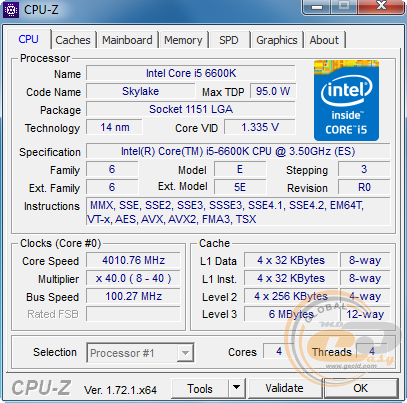

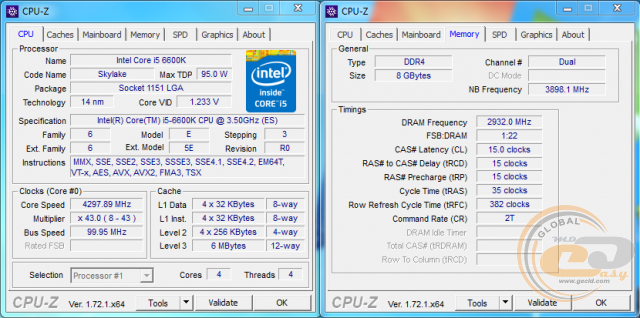

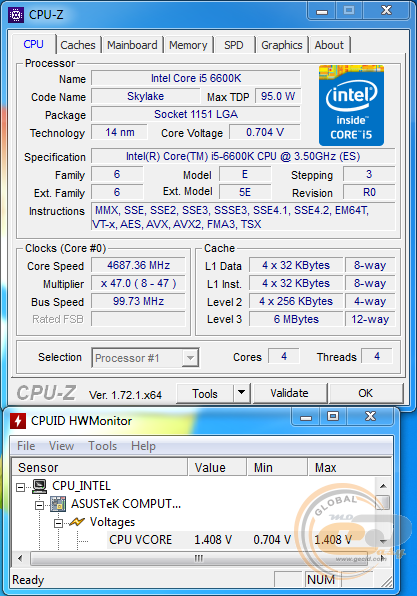

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

ASUS Z170-A

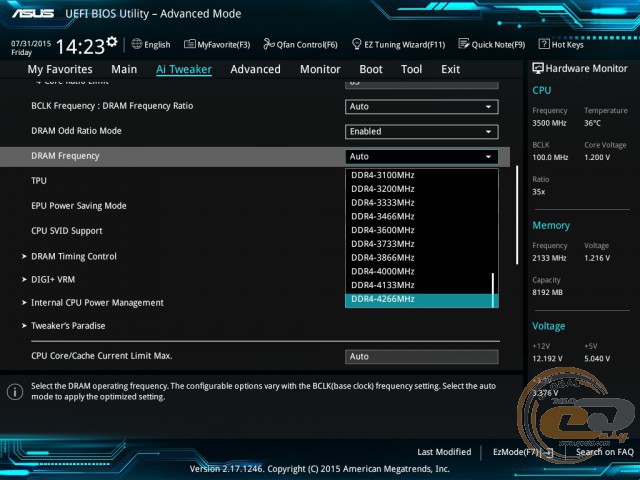

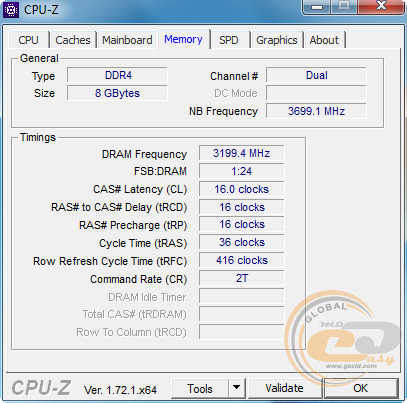

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 4266 МГц.

ASUS Z170-A

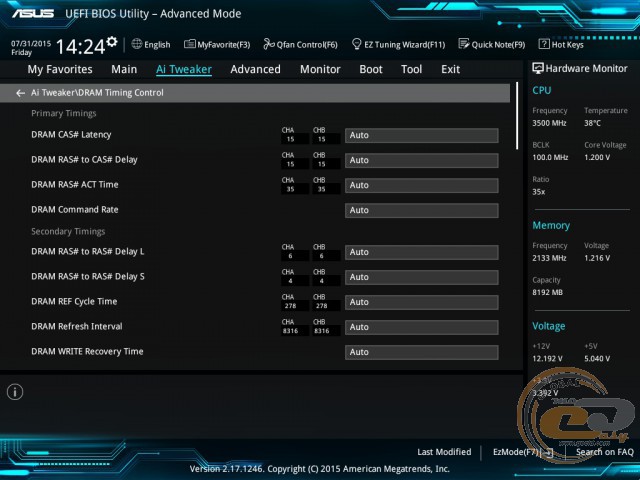

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

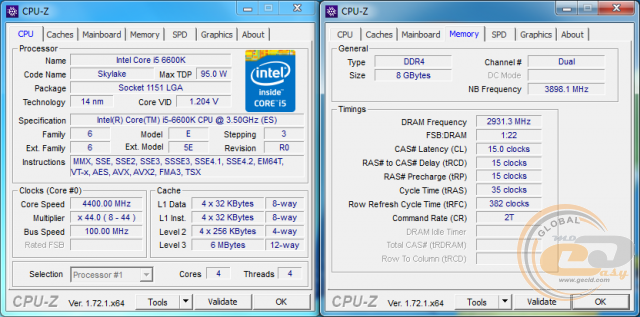

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

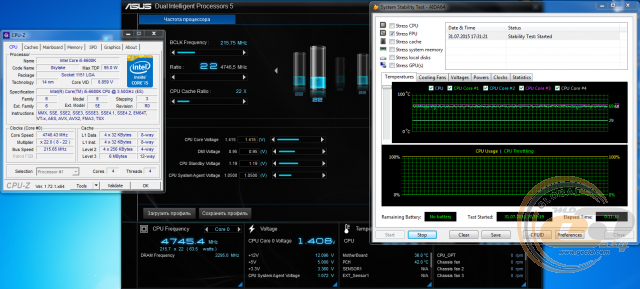

Частота системної шини

BCLK Frequency

40,0 – 650,0

0,1

Частота оперативної пам'яті

Memory Frequency

800 − 4266



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





CPU Core Ratio

8 – MAX

1



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 − 127

1



Short Duration Package Power Limit

1 − 4096

1



CPU Load-line Calibration

1 − 7





CPU Current Capability

100 − 140





CPU Core / Cache Boot Voltage

0,600 – 1,700





DMI Boot Voltage

0,300 – 1,900





CPU SA Boot Voltage

0,7000 – 1,8000





CPU VCCIO Boot Voltage

0,7000 – 1,8000





CPU Standby Boot voltage

0,700 − 2,200





CPU Core Voltage Override

0,600 – 1,720

0,005



CPU System Agent Voltage

0,70000 – 1,80000

0,001



IA AC Load Line

0,01 – 62,49





IA DC Load Line

0,01 – 62,49



Напруга на модулях оперативної пам'яті

DRAM Voltage

1,0032 – 2,0064

0,0067

Напруга на чіпсеті

PCH Core Voltage

0,70000 – 1,80000

0,01250



VPPDDR Voltage

1,86500 – 2,70000





DMI Voltage

0,30000 – 1,90000





DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



CPU VCCIO Voltage

0,70000 – 1,80000





CPU Standby Voltage

0,800 – 1,600



ASUS Z170-A

ASUS Z170-A

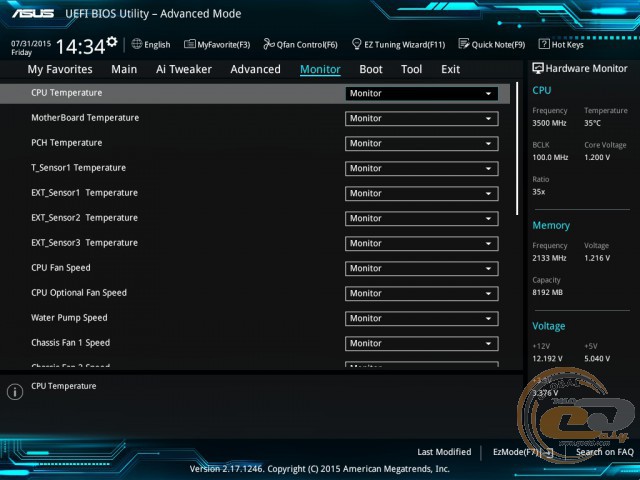

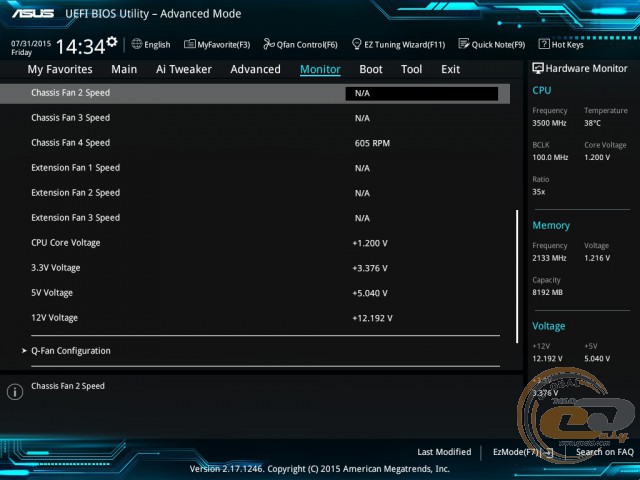

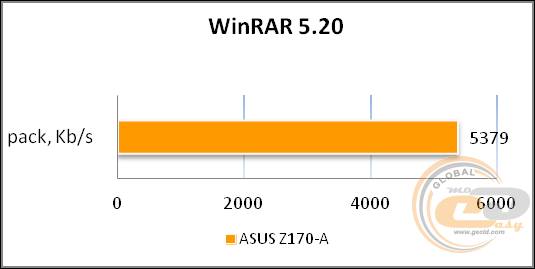

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, показниками додаткових сенсорів, а також за напругою на лініях живлення +12В, +5В і +3,3В. За ключовими показниками процесора, оперативної пам'яті та ліній живлення можна стежити в будь-якому розділі завдяки бічній панелі. Окремо варто відзначити можливість зняття скріншотів у BIOS і підтримку російської мови.
