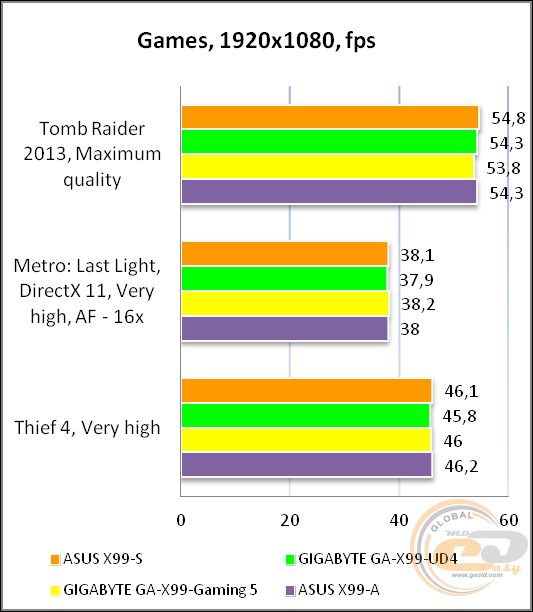

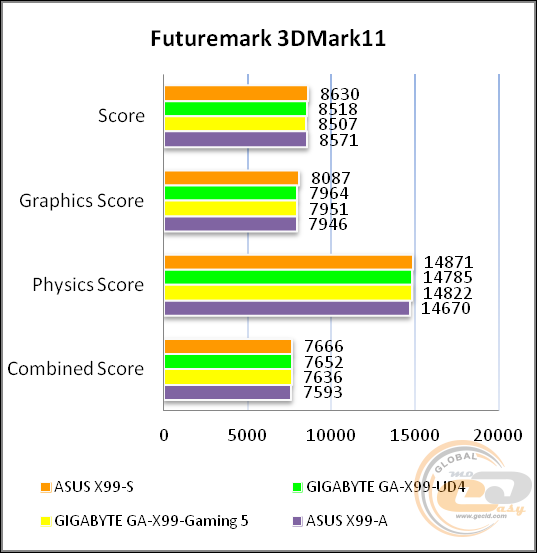

Огляд і тестування материнської плати ASUS X99-S

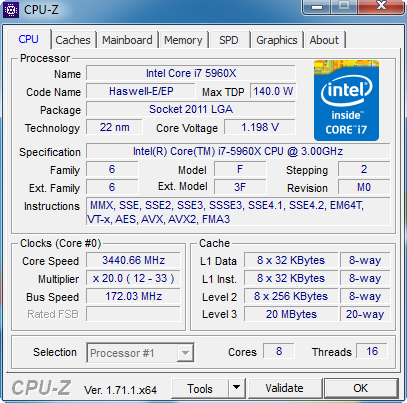

Компанія ASUS представила вже досить велику лінійку материнських плат на основі топового чіпсету Intel X99. Останньою з таких новинок у нашій тестовій лабораторії побувала системна плата ASUS X99-PRO. Дані рішення розроблені спеціально для процесорів сімейства Intel Haswell-E, таких, наприклад, як протестований раніше Intel Core i7-5960X Extreme Edition. На основі подібного зв'язування можна створити неймовірно потужну обчислювальну систему для ігор, оверклокінгу або вирішення складних практичних завдань.

ASUS X99-S

Нова системна плата ASUS X99-S, яка буде розглянута в даному матеріалі, має розширений набір внутрішніх інтерфейсів. Є в ній і повноцінний комплект клавіш керування комп'ютером на текстоліті, а також ряд перемикачів і функціональних елементів, спеціально призначених для здійснення розгону. Заслуговує похвали й дуже хороший набір слотів для карт розширення, передова дискова підсистема та вісім роз’ємів для оперативної пам'яті формату DDR4.

Специфікація материнської плати ASUS X99-S:

Виробник

ASUS

Модель

X99-S

Чіпсет

Intel X99

Процесорний роз’єм

Socket LGA2011-v3

Підтримувані процесори

Intel Core i7 Extreme сімейства Intel Haswell-E

Частота використовуваної пам'яті

2133 / 2400* / 2666* / 2800* / 3000* / 3200* МГц

(*OC)

Підтримка пам'яті

8 x DDR4 DIMM-слотів з підтримкою до 64 ГБ пам'яті

Слоти розширення

5 x PCI Express 3.0 x16

40 ліній

28 ліній

х16

х16+х16

х16+х16+х8

х16+х8+х8+х8

х8+х8+х8+х8+х8

х16

х16+х8

х8+х8+х8

x8+x8+x8+x1+x1

1 х PCI Express 2.0 x4

Дискова підсистема

Чіпсет Intel X99 підтримує:

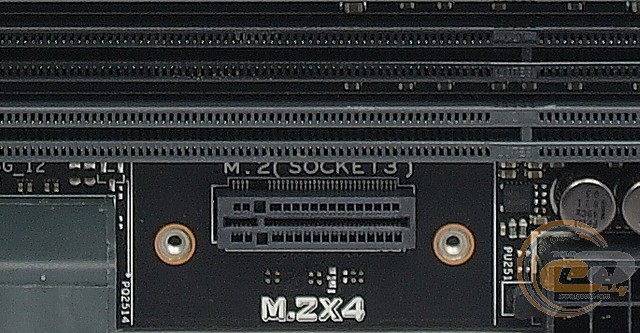

1 х M.2 x4 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

8 x SATA 6 Гбіт/с

2 x SATA Express (сумісні з 4 x SATA 6 Гбіт/с)

Підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

Звукова підсистема

2 / 4 / 5.1 / 7.1-канальна HD Audio на основі кодека Realtek ALC1150

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

1 x роз’єм підключення зовнішнього вентилятора (5-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті, з'єднаний тепловою трубкою з допоміжним радіатором

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою між собою

Зовнішні порти I/O

1 x клавіша «USB BIOS Flashback»

8 x USB 3.0

2 x USB 2.0

1 x LAN (RJ45)

1 x Оптичний S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0 (19-контактні)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х роз’єм TPM

1 x конектор виведення звуку на передню панель

1 x S/PDIF Out

1 x блок конекторів передньої панелі

1 х клавіша «MemOK!»

1 x клавіша «Ввімкнення»

1 x клавіша «Перезавантаження»

1 x клавіша «Скидання CMOS»

1 x діагностичний LED-індикатор

1 х колодка Thunderbolt

1 х перемикач «EZ XMP»

1 х роз’єм термодатчика

1 x перемикач «TPU»

1 x перемикач «EPU»

1 x перемикач «SLI/CFX»

1 x роз’єм DRCT

1 x джампери CPU/DRAM Overvoltage

BIOS

128 Мбіт UEFI AMI BIOS, ACPI 5.0, PnP, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

Розміри

305 x 244 мм

Сайт виробника

Сторінка продукту

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS X99-S

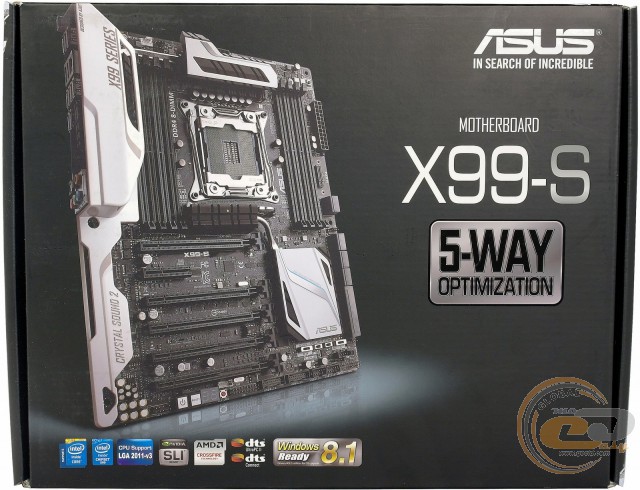

ASUS X99-S продається у великій та стильній упаковці із чорного картону з матовим покриттям. Її лицьову сторону прикрашає зображення самої системної плати, а також логотип виробника та назва моделі. Нижче перераховано ряд технологій, які підтримує новинка: AMD CrossFireX, NVIDIA SLI, DTS Connect і DTS UltraPC II. Також заявлена повна сумісність із операційною системою Microsoft Windows 8.1.

ASUS X99-S

Зі зворотної сторони коробки присутня схема із зображенням ключових вузлів материнської плати, а також список її характеристик. Тут же розташований і більш детальний опис головних особливостей новинки, завдяки яким вона виділяється серед інших моделей.

Насамперед, це фірмовий дизайн Dual Intelligent Processors 5 with 5-Way Optimization, який включає до свого складу спеціальні чіпи Energy Processing Unit (EPU) і TurboV Processing Unit (TPU). Перший працює в парі з підсистемою живлення DIGI+ VRM і призначений для оптимізації енергоспоживання в реальному часі. Другий відповідає за динамічне збільшення продуктивності процесора при підвищеному навантаженні (при запуску ігор або ресурсномістких додатків).

Другою перевагою нових материнських плат компанії ASUS на чіпсеті Intel X99 є вдосконалений процесорний роз’єм ASUS O.C. Socket. Від стандартного Socket LGA2011-v3 він відрізняється більшою кількістю контактних ніжок. Додаткові контакти використовуються для підвищення стабільності при максимальному навантаженні й під час розгону, а також для збільшення пропускної здатності при обміні даними з пам'яттю DDR4.

ASUS X99-S

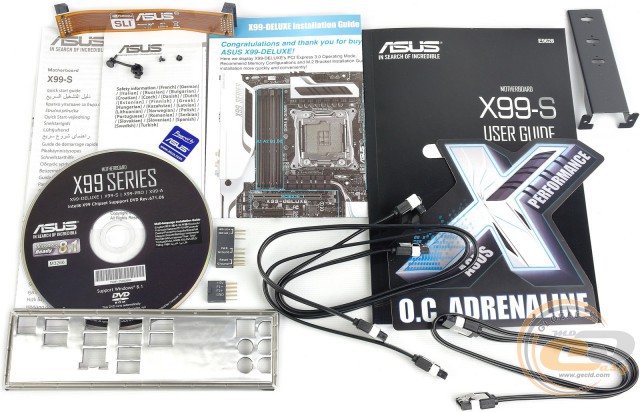

У комплект поставки материнської плати ASUS X99-S входять:

  • три кабелі SATA;
  • набір ASUS Q-Connectors;
  • заглушка інтерфейсної панелі ASUS Q-Shield;
  • місток 2-Way NVIDIA SLI;
  • планка M.2 X4 bracket;
  • диск із ПЗ та драйверами;
  • наклейка на корпус комп'ютера;
  • набір документації.

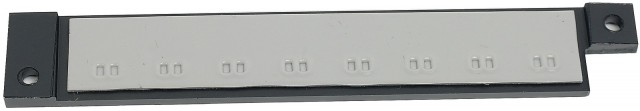

Як видно, у комплект входить багато корисних доповнень. Хочеться звернути увагу на корисний аксесуар M.2 X4 bracket. Оскільки SSD-накопичувач M.2 кріпиться у вертикальному положенні, то для захисту його від пошкоджень передбачене спеціальне кріплення у вигляді металевої планки чорного кольору. У ній присутні отвори для фіксації пристроїв форматів M.2 2242, M.2 2260 і M.2 2280.

Дизайн і особливості плати

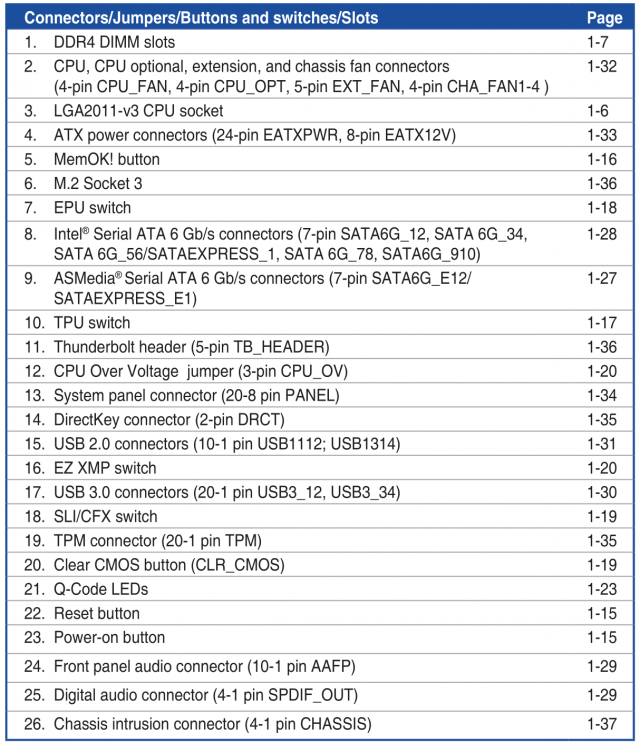

ASUS X99-S

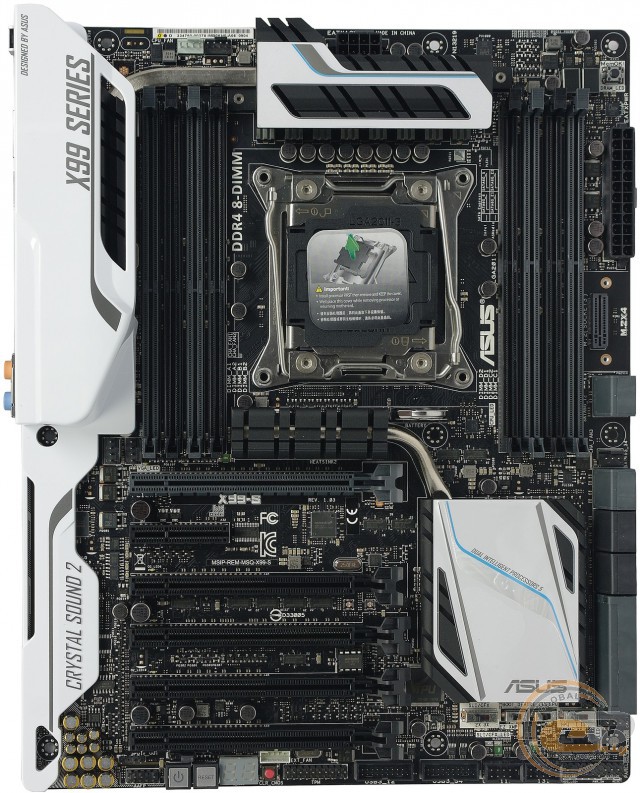

Модель виконана на чорному текстоліті у форматі ATX (305 х 244 мм). Білі накладки на радіаторах системи охолодження й інтерфейсної панелі надають їй привабливий зовнішній вигляд, який деякими рисами нагадує форми гоночних автомобілів. На платі практично немає вільного місця, оскільки майже на кожному її квадратному сантиметрі розташований який-небудь роз’єм або функціональний елемент. За даним параметром новинка повністю виправдовує своє місце у флагманській серії, оскільки має максимальний функціонал.

ASUS X99-S

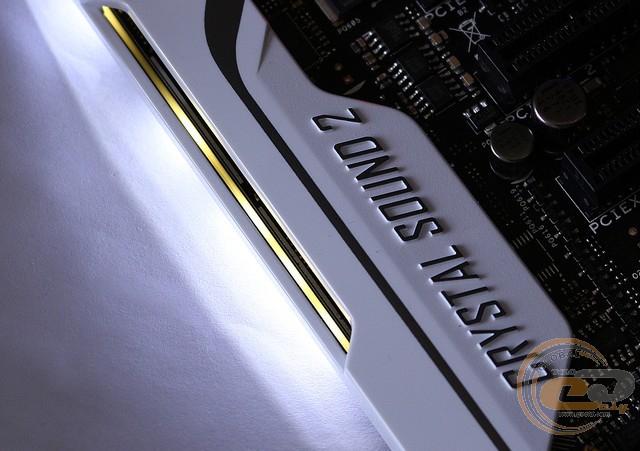

По краях текстоліту проходить світлодіодна смуга. Вона добре виглядатиме в комп'ютерному корпусі із прозорим бічним вікном.

ASUS X99-S

ASUS X99-S

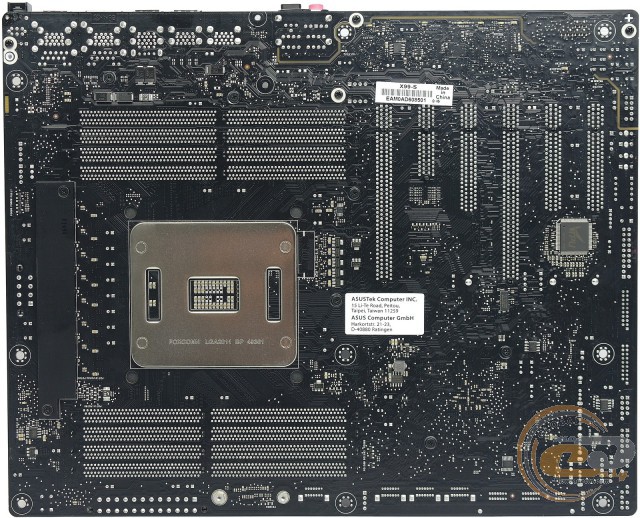

На звороті друкованої плати присутня металева пластина виробництва компанії Foxconn, яка зміцнює процесорний роз’єм та дозволяє встановити габаритну систему охолодження. Біля неї невеликим радіатором прикриті кілька елементів підсистеми живлення. Також тут розташований чіп TPU, про який ми говорили раніше.

ASUS X99-S

У нижній частині текстоліту розмістилися наступні роз’єми: S/PDIF Out, колодка підключення аудіороз’ємів фронтальної панелі, клавіші ввімкнення та перезавантаження ПК, діагностичний LED-індикатор, клавіша скидання CMOS, 5-контактний роз’єм для підключення зовнішнього вентилятора й порт TPM. Правіше присутні чотири колодки для портів USB: дві для USB 2.0 і дві для USB 3.0. Також поряд розташована колодка підключення фронтальної панелі, четвертий роз’єм для системного вентилятора й колодка для інтерфейсу Thunderbolt.

Відзначимо, що всього на ASUS X99-S силами чіпсету реалізовано шість портів USB 2.0 (два зовнішні й чотири внутрішні) і чотири внутрішні порти USB 3.0. А от вісім зовнішніх інтерфейсів USB 3.0 функціонують завдяки додатковим контролерам.

ASUS X99-S

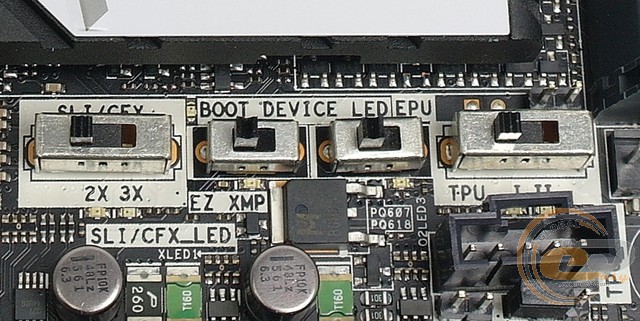

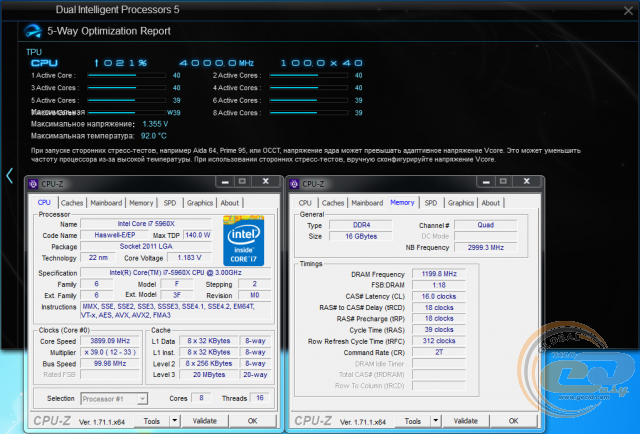

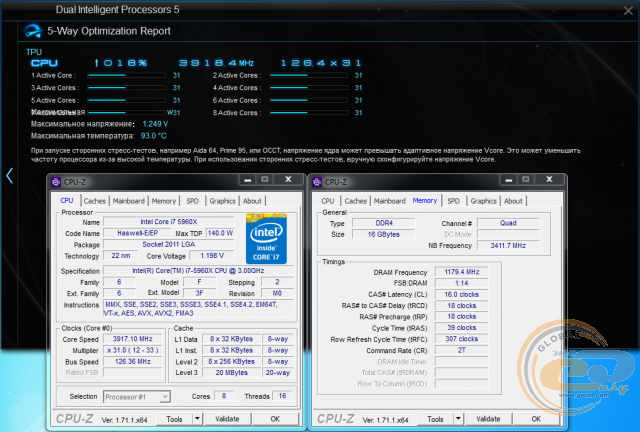

Трохи вище, поряд із другим чіпом TPU, розташовані чотири перемикачі, про які ми поговоримо докладніше. Перший («SLI/CFX») призначений для перемикання між режимами роботи технологій AMD CrossFireX і NVIDIA SLI. Другий («EZ_XMP») активує обрані XMP-профілі оперативної пам'яті. Третій тумблер («EPU») включає функції енергозбереження чіпа EPU. Четвертий перемикач («TPU») є трипозиційним. Він може активувати автоматичний розгін за допомогою збільшення частоти системної шини та процесорного множника або тільки за допомогою одного збільшення множника.

ASUS X99-S

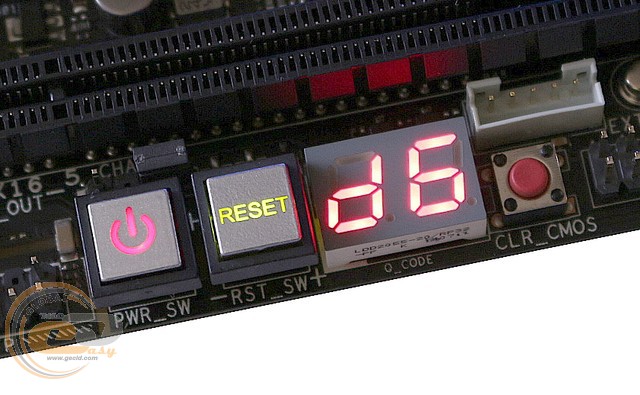

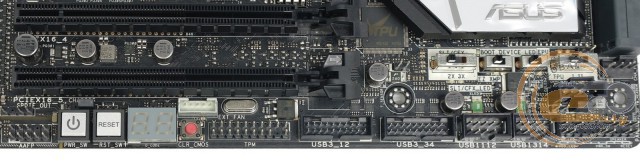

Окремо відзначимо, що клавіші ввімкнення й перезавантаження ПК, а також діагностичний LED-індикатор, підсвічуються під час роботи комп'ютера.

ASUS X99-S

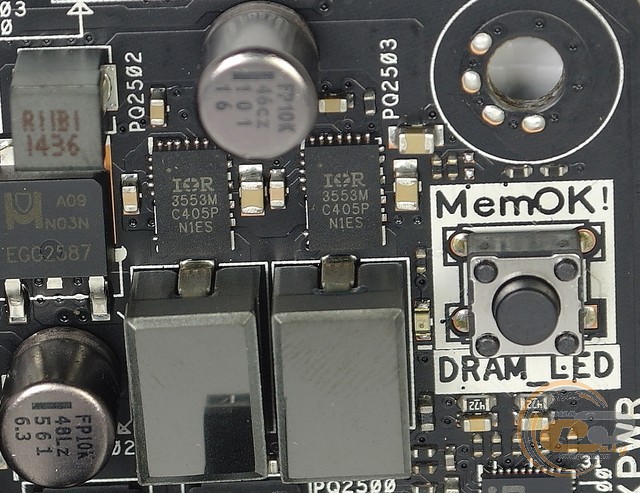

У правому верхньому куті текстоліту розташована клавіша діагностики модулів оперативної пам'яті «MemOK!», яка дозволяє автоматично підібрати оптимальну частоту пам'яті для успішного старту системи.

ASUS X99-S

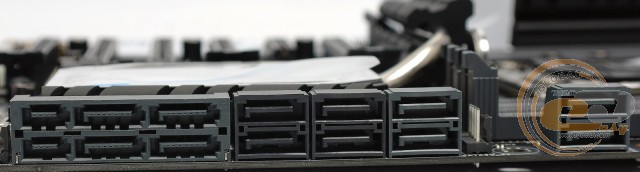

Дискова підсистема новинки складається з восьми роз’ємів SATA 6 Гбіт/с і двох портів SATA Express, кожний з яких сумісний із двома SATA 6 Гбіт/с. Додатково присутній вертикальний роз’єм M.2 Socket 3 з максимальною пропускною здатністю до 32 Гбіт/с, який підтримує встановлення накопичувачів форматів M.2 2242, M.2 2260 і M.2 2280. Також варто згадати, що навіть контролер Intel Х99 не здатний забезпечити підтримку такої великої кількості роз’ємів, тому один із портів SATA Express працює під керуванням додаткового контролера компанії ASMedia.

ASUS X99-S

Присутній ряд обмежень, пов’язаний із нестачею вільних чіпсетних ліній. Так, п'ятий слот PCI Express 3.0 x16 («PCIE_X16_5» згідно з інструкцією) ділить пропускну здатність з інтерфейсом M.2 х4 PCIe 3.0. При встановленні даного накопичувача та трьох відеокарт графічні прискорювачі працюватимуть за схемою х8+х8+х8. Якщо ж ваш процесор підтримує тільки 28 ліній PCI Express 3.0, то слот «PCIE_X16_5» взагалі зможе використовувати лише одну лінію.

Другий нюанс стосується слоту PCI Express 2.0 x4 («PCIE_X4_1»). Він ділить пропускну здатність із двома портами USB 3.0 («USB3_E12») і першим роз’ємом SATA Express («SATAEXPRESS_E1»). При встановленні карти розширення цей SATA Express відключається.

ASUS X99-S

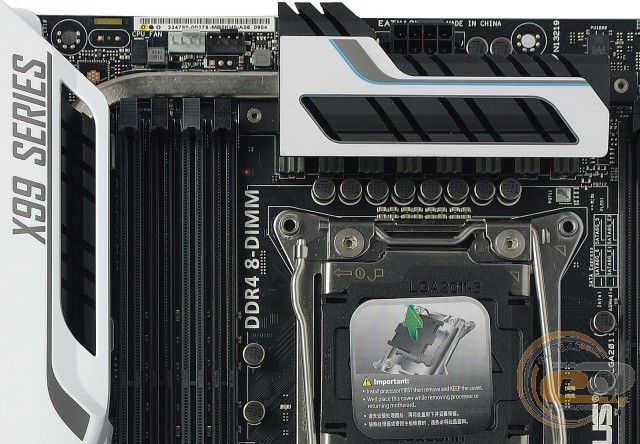

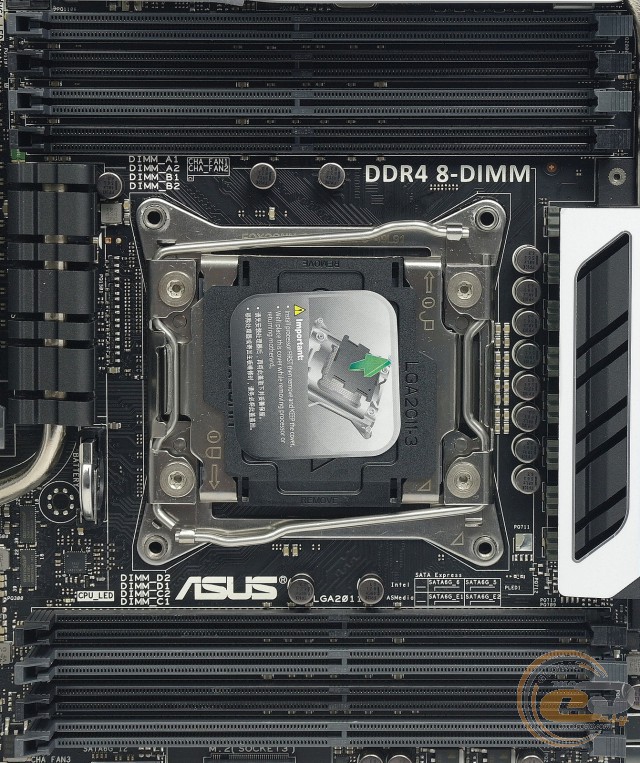

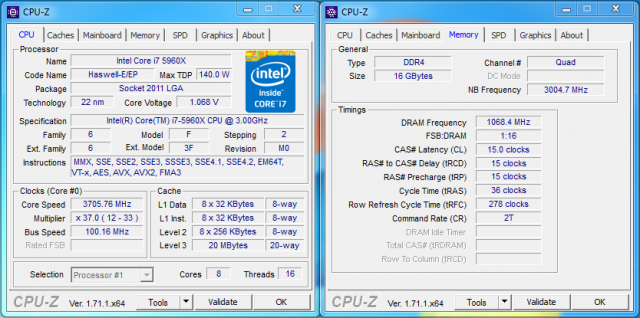

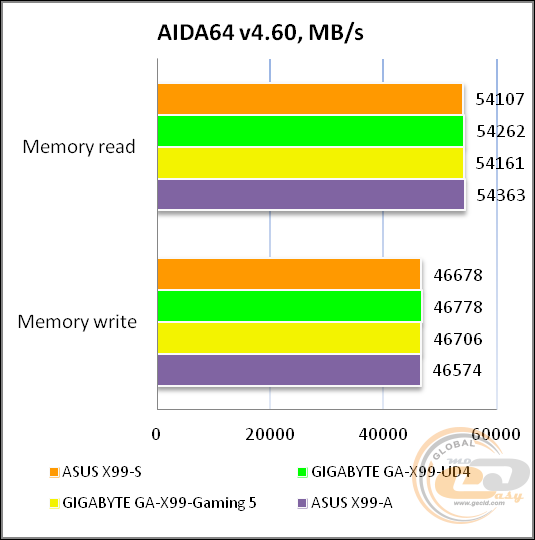

Материнська плата ASUS X99-S обладнана вісьмома слотами для модулів оперативної пам'яті стандарту DDR4 із частотою від 2133 до 3200 МГц. Для зручності складання роз’єми оснащені засувками тільки з одного боку. Підтримується чотириканальний режим роботи оперативної пам'яті, а максимальний її обсяг може досягати 64 ГБ.

ASUS X99-S

ASUS X99-S

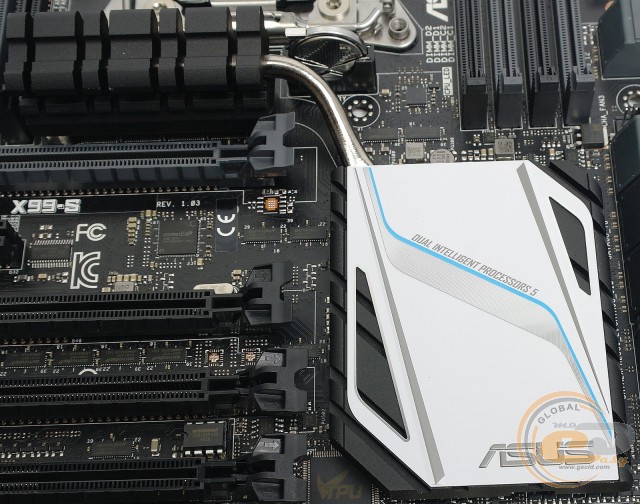

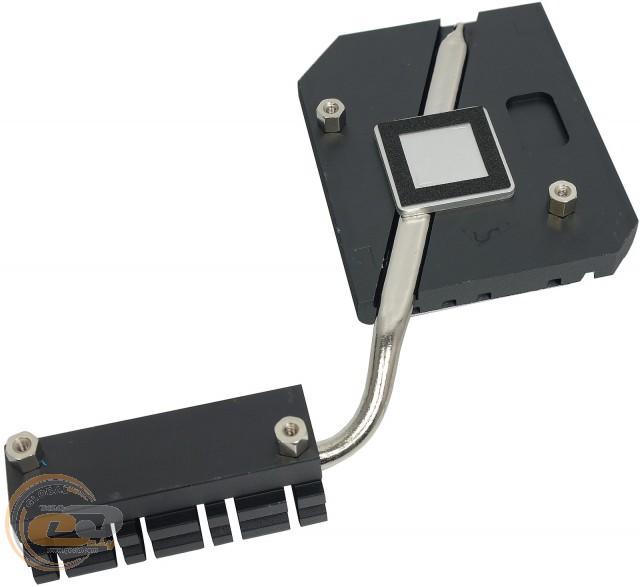

Система охолодження новинки складається із чотирьох алюмінієвих радіаторів, пофарбованих у чорний колір. Перші два з'єднані нікельованою тепловою трубкою й призначені для відведення й розсіювання тепла чіпсету Intel X99. Вони продемонстрували дуже хорошу ефективність, оскільки їхня температура в процесі роботи не перевищувала 37,5°С.

ASUS X99-S

ASUS X99-S

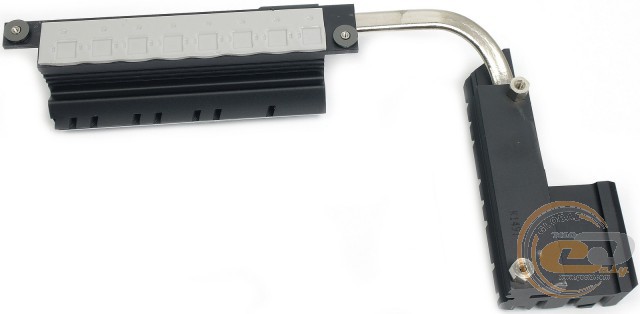

Два інші охолоджувачі також з'єднані тепловою трубкою, але вони використовуються для відведення надлишку тепла від елементів підсистеми живлення. При повному навантаженні температура верхнього радіатора знаходилася на позначці 43,6°С, а нижнього – не перевищувала 38,7°С. Дані показники також є дуже низькими та вказують на великий запас міцності для здійснення навіть екстремального розгону.

ASUS X99-S

ASUS X99-S

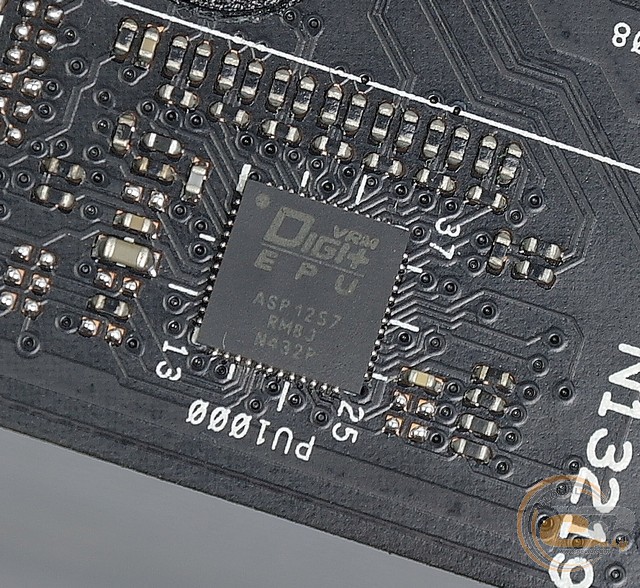

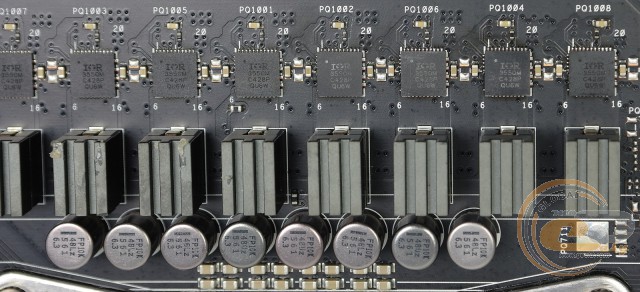

Підсистема живлення процесора виконана за посиленою 8-фазною схемою й працює під керуванням цифрового ШІМ-контролера DIGI+ VRM ASP1257. У її колах використовуються високоякісні компоненти: твердотільні конденсатори з підвищеним терміном служби, феритові дроселі та мікросхеми IR3550 з навантажувальною здатністю 60 А. Усе це націлене на підвищену стабільність роботи даного вузла навіть в умовах значного розгону. А завдяки підтримці технології Energy Processing Unit (EPU) здійснюється оптимізація енергоспоживання всієї системи. Для подачі напруги живлення використовується основний 24-контактний і додатковий 8-контактний роз’єми.

ASUS X99-S

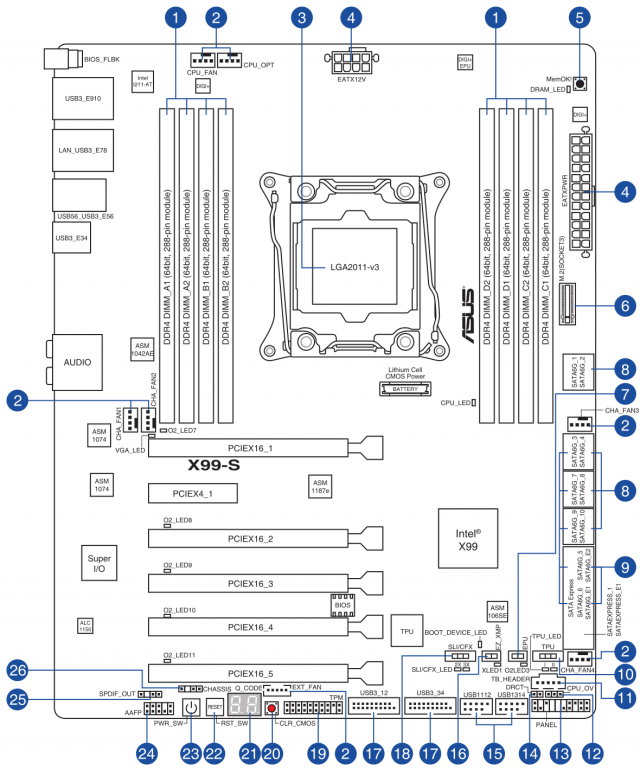

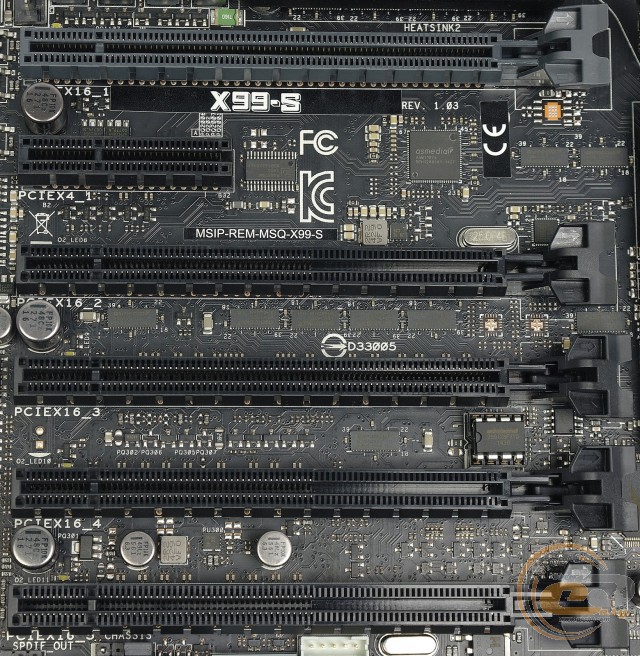

Материнська плата ASUS X99-S обладнана шістьма слотами для карт розширення, конфігурація яких відповідає протестованій раніше платі ASUS X99-DELUXE:

  • PCI Express 3.0 x16 («PCIE_X16_1», у режимі х16 або х8);
  • PCI Express 2.0 x4 («PCIE_X4_1»);
  • PCI Express 3.0 x16 («PCIE_X16_2», у режимі х8);
  • PCI Express 3.0 x16 («PCIE_X16_3», у режимі х16, х8 або х1);
  • PCI Express 3.0 x16 («PCIE_X16_4», у режимі х8);
  • PCI Express 3.0 x16 («PCIE_X16_5», у режимі х8 або х1).

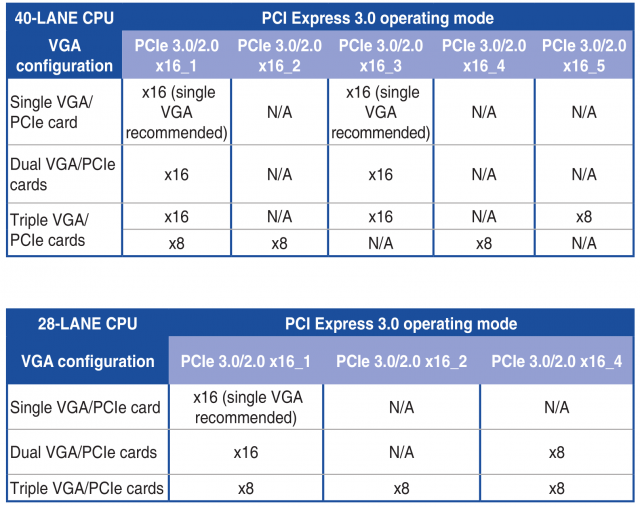

Розподіл ліній відбувається залежно від встановленого процесора. Якщо ваш CPU підтримує 40 ліній PCIe, то присутня можливість створити продуктивну схему із двох (х16+х16) або навіть трьох (х16+х16+х8) відеокарт. Реалізації схеми із чотирма (х16+х8+х8+х8) або навіть із п'ятьма (х8+х8+х8+х8+х8) адаптерами перешкоджає не тільки обмежена кількість ліній, але й необхідність заміни всіх систем охолодження графічних прискорювачів на однослотові моделі (наприклад, конфігурація із застосуванням СВО).

ASUS X99-S

Якщо ж ваш процесор підтримує тільки 28 ліній, то весь потенціал зможе розкрити тільки конфігурація з однією відеокартою, оскільки лише один слот PCI Express 3.0 працюватиме в режимі x16. Однак навіть у таких умовах конфігурації 2-Way і 3-Way AMD CrossFireX і NVIDIA SLI покажуть хороший рівень продуктивності, використовуючи по 8 ліній на роз’єм.

Що стосується слоту PCI Express 2.0 x4, то його краще або взагалі не задіювати, залишаючи ресурси для дискової підсистеми, або застосувати для іншої плати розширення, наприклад, звукової карти.

ASUS X99-S

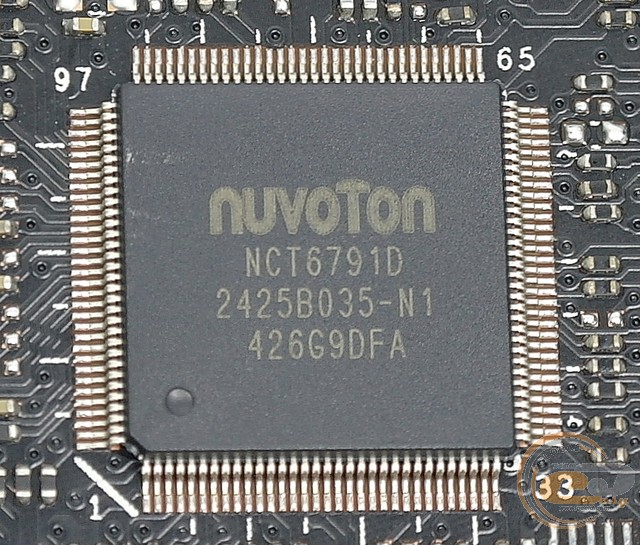

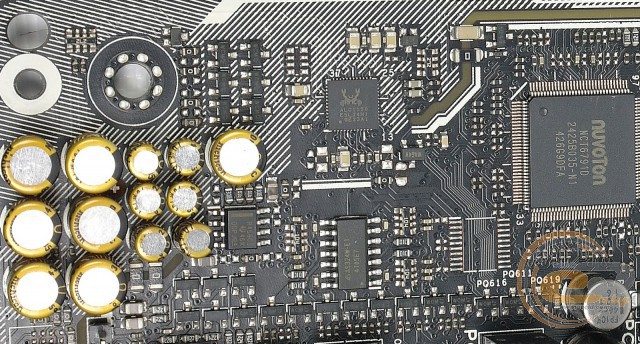

Тепер давайте детальніше дослідимо призначення додаткових контролерів. Мікросхема NUVOTON NCT6791D виконує функції Multi I/O і відповідає за моніторинг та керування вентиляторами.

ASUS X99-S

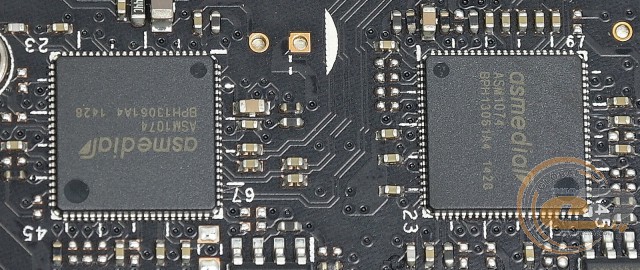

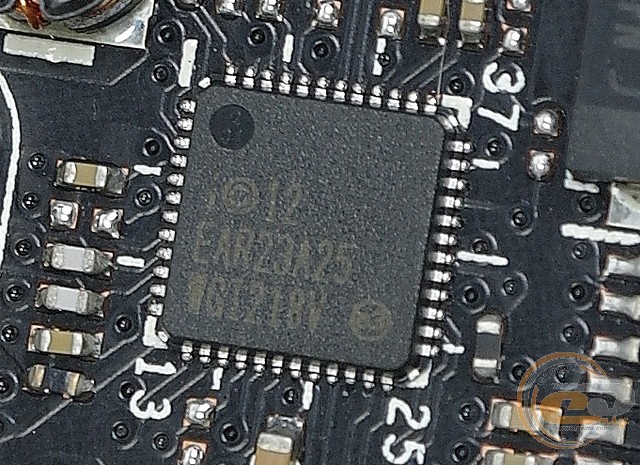

Робота восьми портів USB 3.0 на інтерфейсній панелі забезпечується двома контролерами ASMedia ASM1074.

ASUS X99-S

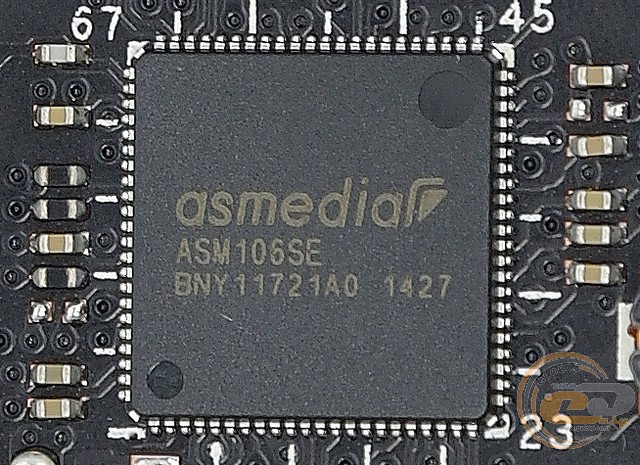

Як уже згадувалося раніше, для функціонування другого порту SATA Express використовується контролер ASMedia ASM106SE.

ASUS X99-S

Гігабітний LAN-контролер Intel WGI218V забезпечує мережеві з'єднання. Завдяки фірмовій утиліті Turbo LAN є можливість виставити пріоритет розподілу трафіку для кожного додатка.

ASUS X99-S

Звукова підсистема основана на 8-канальному HDA-кодеку Realtek ALC1150. Вона відповідає фірмовій концепції Crystal Sound 2. Це передбачає використання окремого підсилювача для навушників і колонок (Texas Instruments R4580I), а також японських аудіоконденсаторів. Для захисту від перешкод і наведень від інших компонентів материнської плати застосовується спеціальна ізолююча смуга. А для боротьби з перехресними наведеннями лівий і правий аудіоканали розпаяні на різних шарах текстоліту.

ASUS X99-S

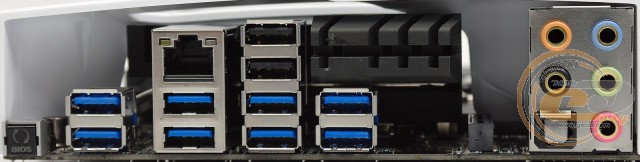

На інтерфейсній панелі материнської плати ASUS X99-S присутні такі роз’єми:

  • 1 x клавіша «USB BIOS Flashback»;
  • 8 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x LAN (RJ45);
  • 1 x Оптичний S/PDIF out;
  • 5 x аудіопортів.

Окремої уваги заслуговує клавіша «USB BIOS Flashback». Вона дозволяє за допомогою одного натискання оновити або відновити BIOS із зовнішнього USB-накопичувача. При цьому в системі може бути відсутнім процесор і оперативна пам'ять. Це може відмінно виручити у випадку збою або невдалого прошивання, а також дає можливість оперативно оновити мікрокод при бажанні заміни процесора на модель нового покоління або ревізії.

ASUS X99-S

ASUS X99-S

Для організації системи охолодження в наявності шість 4-контактних роз’ємів: два для обдування процесора та чотири для підключення корпусних вертушок. Усі вони підтримують керування швидкістю обертання лопатей кулерів ШІМ-методом. Також доступний один 5-контактний роз’єм для підключення зовнішнього вентилятора.

UEFI BIOS

ASUS X99-S

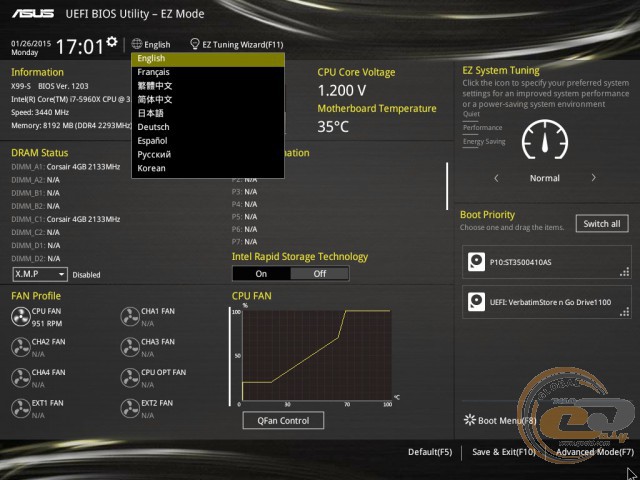

Материнська плата ASUS X99-S обладнана сучасним попереднім завантажувачем UEFI BIOS. Фірмова оболонка виділяється лаконічним інтерфейсом, російською локалізацією, підтримкою миші й багатьма параметрами з наочними піктограмами.

ASUS X99-S

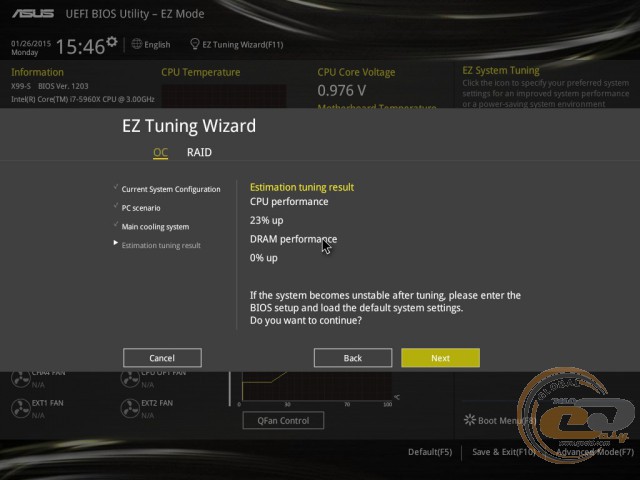

Відразу на головному екрані є можливість швидко внести виправлення в роботу системи. Наприклад, можна оперативно одержати доступ до інструмента Q-Fan Control для задання схеми обертання кожного вентилятора, встановленого в корпусі.

ASUS X99-S

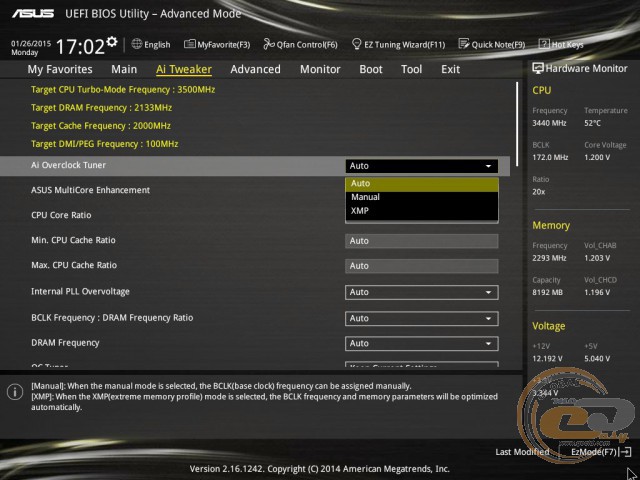

У розділі «Ai Tweaker» згруповані практично всі налаштування, пов'язані з розгоном. Зокрема, можна змінити параметри роботи центрального процесора.

ASUS X99-S

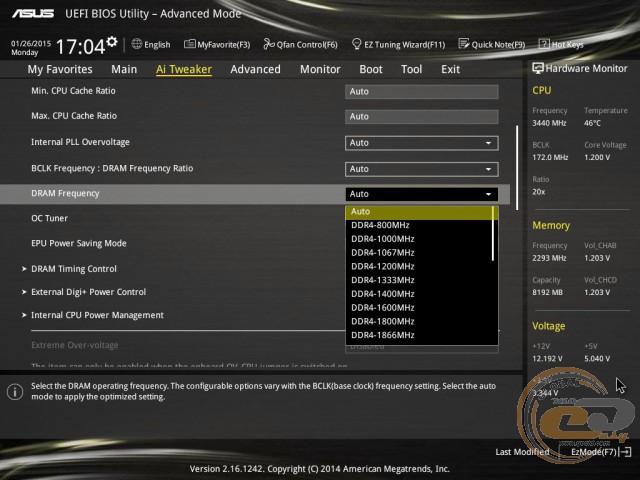

Також тут присутні інструменти для встановлення робочої частоти оперативної пам'яті.

ASUS X99-S

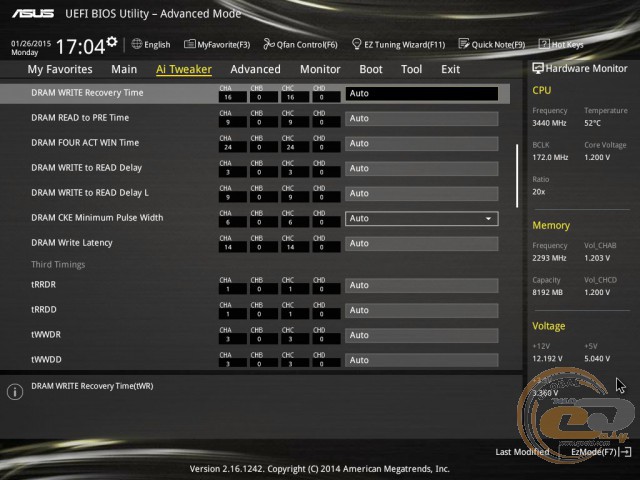

Додатково можна виконати регулювання затримок пам'яті, що може бути дуже корисним при здійсненні розгону.

ASUS X99-S

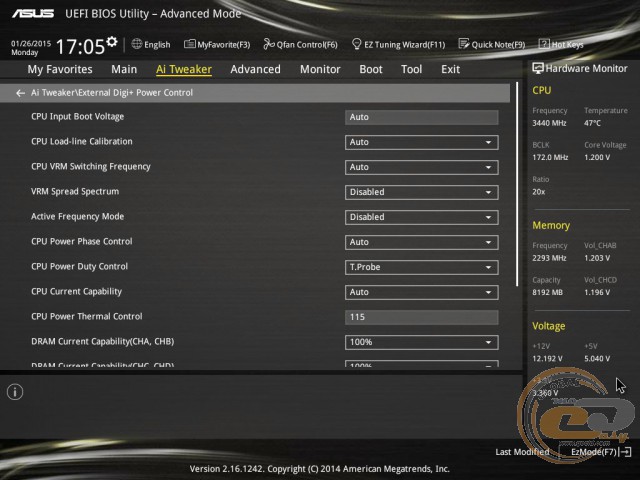

Внесення змін у роботу підсистеми живлення DIGI+ VRM може допомогти при здійсненні екстремального оверклокінгу, коли матиме місце значне підняття напруги.

Налаштування, необхідні для розгону й оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота оперативної пам'яті

Memory Frequency

800 - 4000



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Rate, RAS to RAS Delay, REF Cycle Time, Refresh Interval, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Minimum Pulse Width, Write Latency





BCLK Frequency

80 – 300

0,1



Initial BCLK Frequency

80 – 300

0,1



Min. CPU Cache Ratio

12 – MAX

1



Max CPU Cache Ratio

12 – MAX

1

Частота роботи ШІМ-контролера перетворювача живлення процесора

Fixed CPU VRM Switching Frequency(KHz)

300 – 600

50



CPU Input Boot Voltage

0,800 – 2,700

0,010



CPU Current Capability

100% – 140%

10%



CPU Power Thermal Control

115 – 136

1



DRAM Current Capability

100% – 140%

10%



Fixed DRAM Switching Frequency(KHz)

300 – 550

50



Long Duration Package Power Limit

1 – 4095

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 – 4095

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



CPU Core Voltage Override

0,001 – 1,920

0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001

Вхідна напруга на процесорі

CPU Input Voltage

0,800 – 2,700

0,010

Напруга на модулях оперативної пам'яті

DRAM Voltage

0,800 – 1,900

0,010



PCH Core Voltage

1,20000 – 1,80000

0,00625



PCH I/O Voltage

1,20000 – 2,20000

0,00625



VCCIO CPU 1,05V Voltage

0,70000 – 1,80000

0,00625



VCCIO PCH 1,05V Voltage

0,70000 – 1,80000

0,00625



VTTDDR Voltage

0,20000 – 1,00000

0,00625



PLL Termination Voltage

0,200000 – 1,797684

0,006602



PLL Reference Offset Value

12 – 20

1

ASUS X99-S

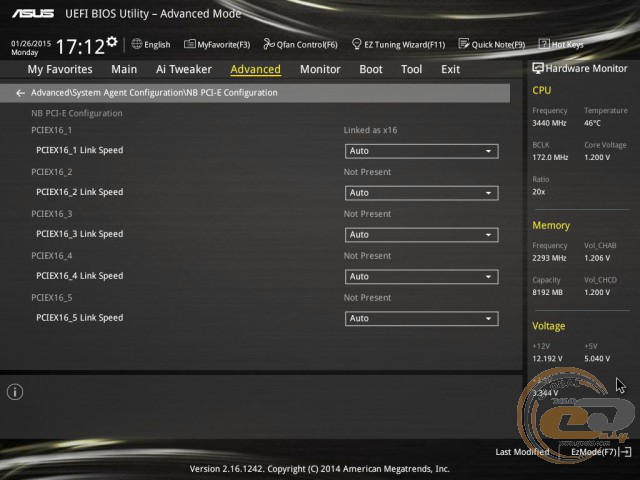

На вкладці «Advanced» можна налаштувати роботу кожного слоту для карт розширення.

ASUS X99-S

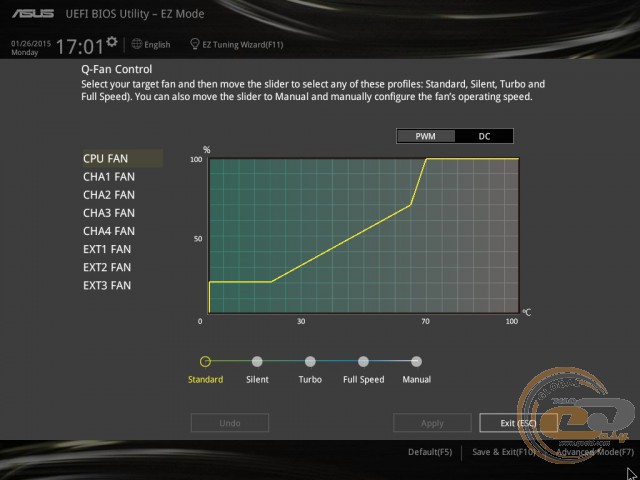

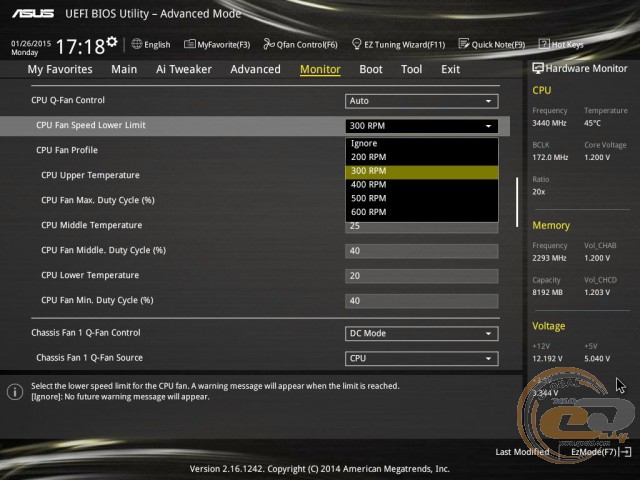

Ще один важливий розділ, «Monitor», дозволяє змінити швидкість обертання вентиляторів, а також стежити за показами моніторингу ключових компонентів. Серед них присутні дані про частоту, температуру, напругу та множник процесора, а також про обсяг, частоту та напругу оперативної пам'яті. Додатково можна довідатися стан ліній живлення +3,3В, +5В і +12В. Ця ж інформація дублюється в інших вкладках за допомогою правої бічної панелі Hardware Monitor.
