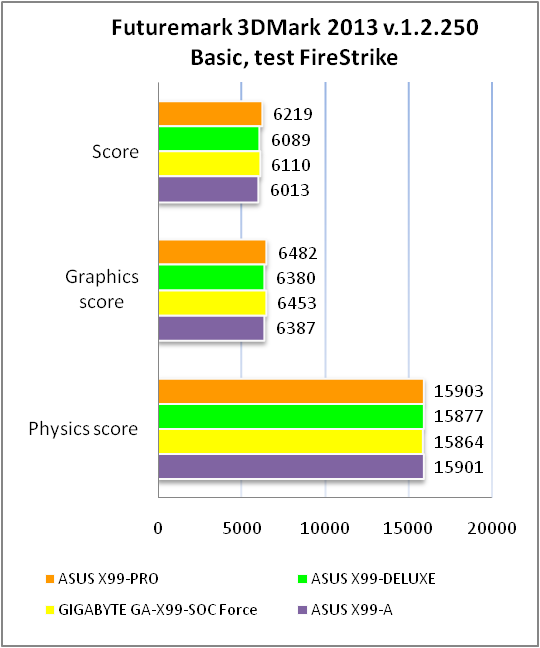

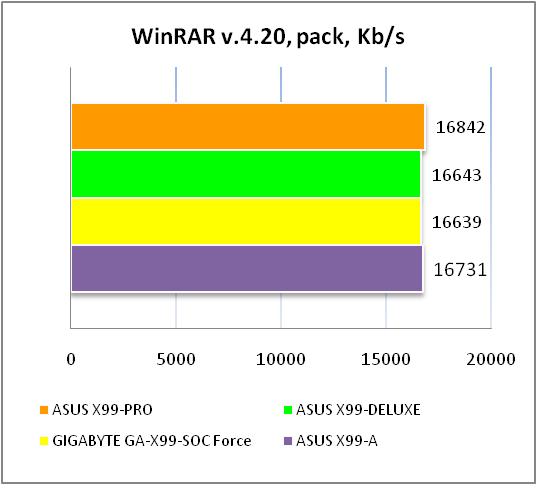

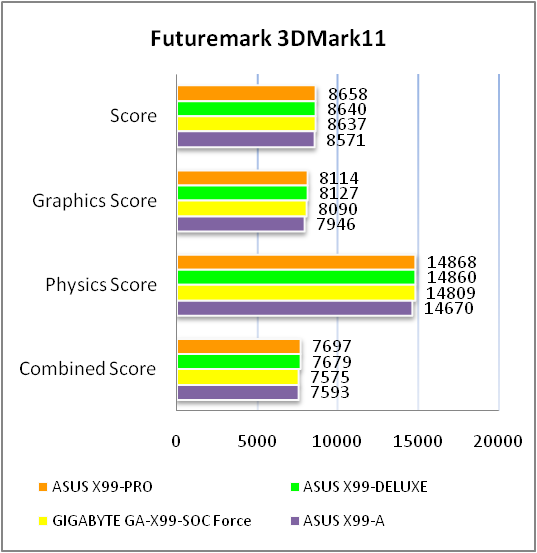

Огляд і тестування материнської плати ASUS X99-PRO

Материнська плата ASUS X99-PRO є одним із рішень високого рівня від компанії ASUS. На момент написання огляду вона позиціонується як дещо спрощена версія топової ASUS X99-DELUXE. Також в арсеналі тайванської компанії є версія ASUS X99-A. Давайте для більшої наочності порівняємо оснащення тестованої новинки із сусідками по продуктовій лінійці:



ASUS X99-A

ASUS X99-ARO

ASUS X99-DELUXE

USB 3.0

зовнішні/внутрішні

6/4

6/4

10/4

USB 2.0

зовнішні/внутрішні

4/4

4/4

2/4

Оперативна пам'ять

8 x DIMM

до 64 ГБ

8 x DIMM

до 64 ГБ

8 x DIMM

до 64 ГБ

PCIe 3.0 x16

3

3

5

PCIe 2.0 x16

1 (у режимі х4)

1 (у режимі х4)

1 (у режимі х4)

PCIe x1

2

2

Немає

PCI

Немає

Немає

Немає

Схеми розподілу 40 ліній PCIe 3.0

х16

х16+х16

х16+х16+х8

х16

х16+х16

х16+х16+х8

х16

х16+х16

х16+х16+х8

х16+х8+х8+х8

х8+х8+х8+х8+х8

SATA 6 Гбіт/с

8

8

8

SATA Express

1

1

2

eSATA

Немає

Немає

Немає

M.2

1

1 + 1 (на комплектній платі)

1 + 1 (на комплектній платі)

Thunderbolt

Немає

Немає

Немає

LAN

1

1

2

Аудіо

Realtek ALC1150

Realtek ALC1150

Realtek ALC1150

Wi-Fi

Немає

Так

867 Мбіт/с

Так

1300 Мбіт/с

Bluetooth

Немає

Так

Так

Фази живлення

8

8

8

Формат

ATX

ATX

ATX

Як бачимо, новинка досить грамотно позиціонується як середнє за оснащенням рішення між ASUS X99-A і флагманською ASUS X99-DELUXE. На відміну від більш доступної моделі вона пропонує модуль бездротових інтерфейсів Wi-Fi і Bluetooth, однак не настільки швидкісний, як в ASUS X99-DELUXE. Також відзначимо можливість встановлення двох накопичувачів з інтерфейсом M.2, де один слот розпаяний на поверхні друкованої плати, а другий, як і в старшої моделі, постачається у вигляді комплектної плати розширення HYPER M.2 x4.

Що ж стосується слотів розширення PCI Express 3.0, то якщо вам необхідна можливість встановлення чотирьох графічних прискорювачів, то ваш вибір – топова модель, тоді як для більш звичних сценаріїв використання з однією або двома відеокартами відмінно підійдуть більш доступні рішення.

Однак давайте докладніше дослідимо можливості новинки, не роблячи передчасних висновків.

ASUS X99-PRO



Специфікація материнської плати ASUS X99-PRO:

Виробник

ASUS

Модель

X99-PRO (rev 1.0)

Чіпсет

Intel X99

Процесорний роз’єм

Socket LGA2011-v3

Підтримувані процесори

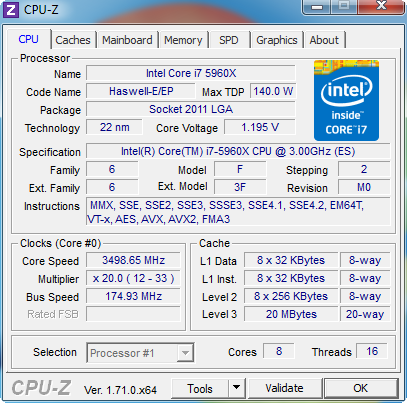

Intel Core i7 Extreme сімейства Intel Haswell-E

Частота використовуваної пам'яті

2133 / 2400* / 2666* / 2800* / 3000* / 3200* / 3300* МГц

(*OC)

Підтримка пам'яті

8 x DDR4 DIMM-слотів з підтримкою до 64 ГБ пам'яті

Слоти розширення

3 x PCI Express 3.0 / 2.0 x16

40 ліній

28 ліній

х16

х16+х16

х16+х16+х8

х16

х16+х8

Х16+х8+х4

1 х PCI Express 2.0 x16 (у режимі х4)

2 х PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel X99 підтримує:

1 х M.2 x4 PCIe 3.0 (M.2 2242, M.2 2260, M.2 2280, M.2 22110)

8 x SATA 6 Гбіт/с

1 x SATA Express (сумісний з 2 x SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

Wi-Fi

802.11 a/b/g/n/ac (2,4 / 5 ГГц)

Максимальна швидкість передачі даних до 867 Мбіт/с

Bluetooth

Bluetooth 4.0

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 х 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті, з'єднаний тепловою трубкою з допоміжним радіатором

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 х PS/2 (для підключення мишки або клавіатури)

1 x LAN (RJ45)

6 x USB 3.0

4 x USB 2.0

5 x аудіопортів

1 х оптичний S/PDIF Out

2 х роз’єми для комбінованої антени Wi-Fi і Bluetooth

1 x клавіша «USB BIOS Flashback»

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0 (19-контактні)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

8 x SATA 6 Гбіт/с

1 x SATA Express, сумісний із двома SATA 6 Гбіт/с

1 х M.2 x4 PCIe 3.0

1 х роз’єм TPM

1 x роз’єм COM

1 x конектор виведення звуку на передню панель

1 x S/PDIF Out

1 x блок конекторів передньої панелі

1 х клавіша «MemOK!»

1 x клавіша «Ввімкнення»

1 x клавіша «Перезавантаження»

1 x клавіша «Скидання CMOS»

1 x діагностичний LED-індикатор

1 х колодка TB_HEADER

1 х роз’єм термодатчика

1 x перемикач «TPU»

1 x перемикач «EPU»

1 х перемикач «EZ XMP»

1 x роз’єм DRCT

1 x джампери CPU/DRAM Overvoltage

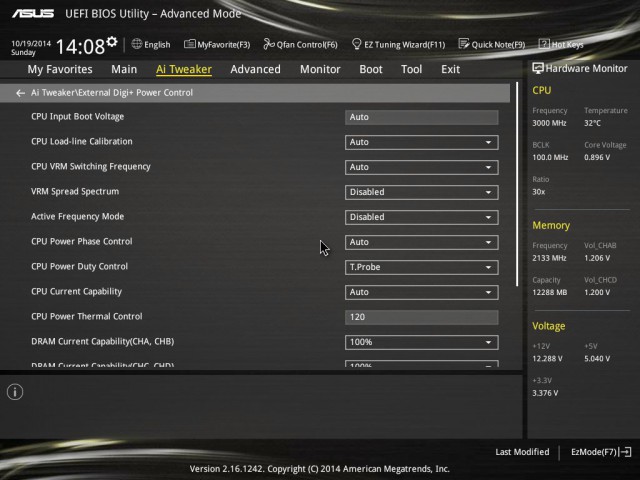

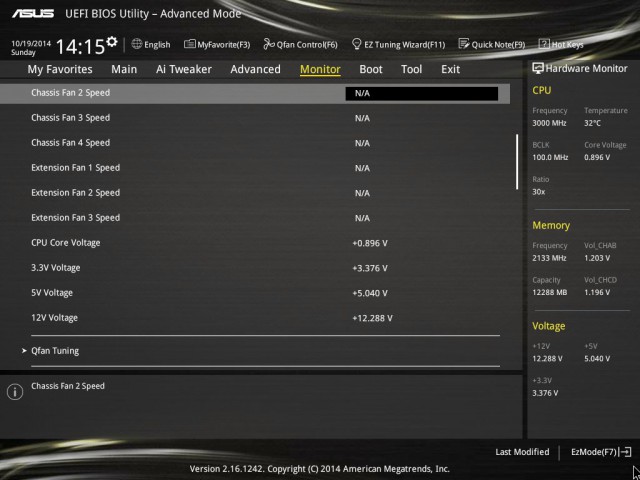

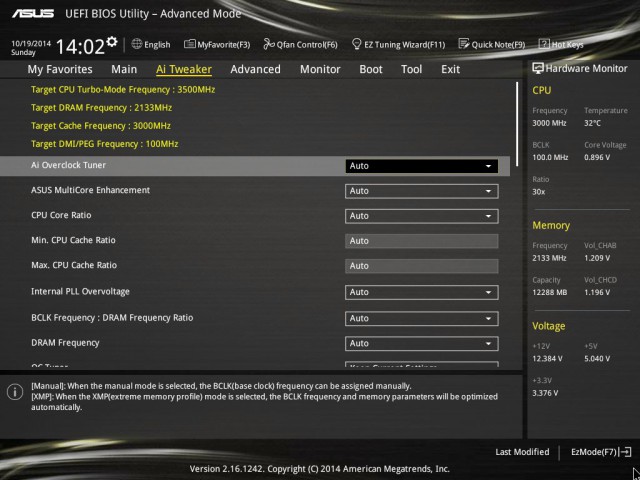

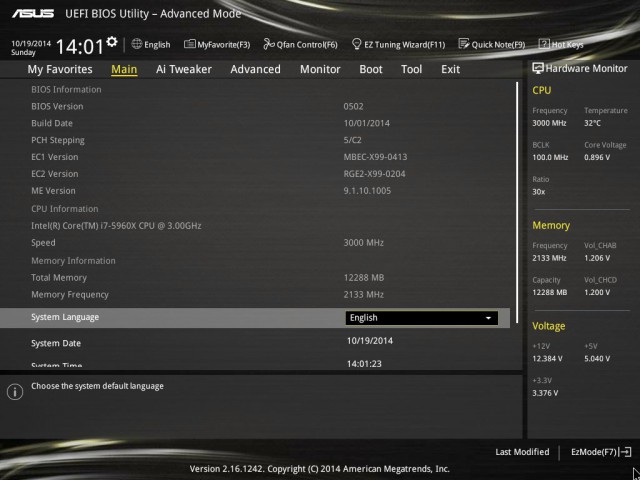

BIOS

AMI UEFI BIOS

128 Мбіт

PnP, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

6 x кабелів SATA

1 x міст 2-Way NVIDIA SLI

1 х комбінована антена Wi-Fi і Bluetooth

1 x плата HYPER M.2 x4

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS X99-PRO

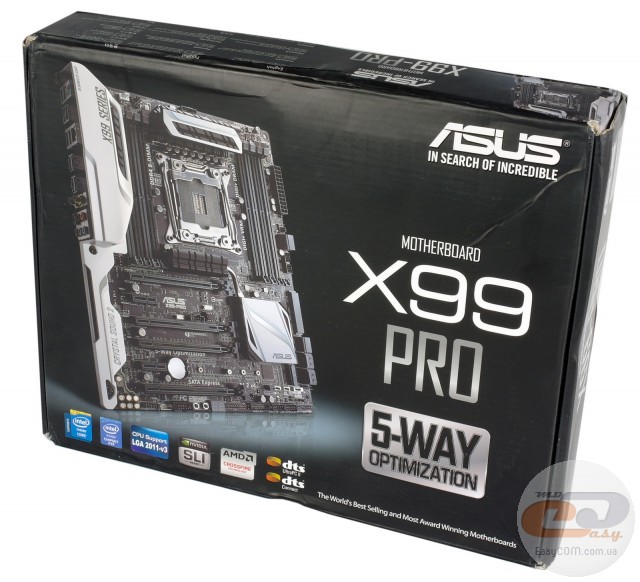

Материнська плата ASUS X99-PRO постачається у звичній картонній коробці, прикрашеній поліграфією в темних тонах. Основними графічними елементами лицьової панелі виступають зображення самої моделі та логотип фірмового дизайну Dual Intelligent Processors 5 with 5-Way Optimization. Додатково тут можна звернути увагу на найменування компанії-виробника, підтримку технологій NVIDIA SLI і AMD CrossFireX, а також на застосування аудіотехнологій DTS Connect і DTS UltraPC II.

ASUS X99-PRO



На звороті упаковки повторно наведене зображення новинки, а також її короткі технічні характеристики. Тут же міститься розгорнутий опис ключових особливостей і переваг пристрою:

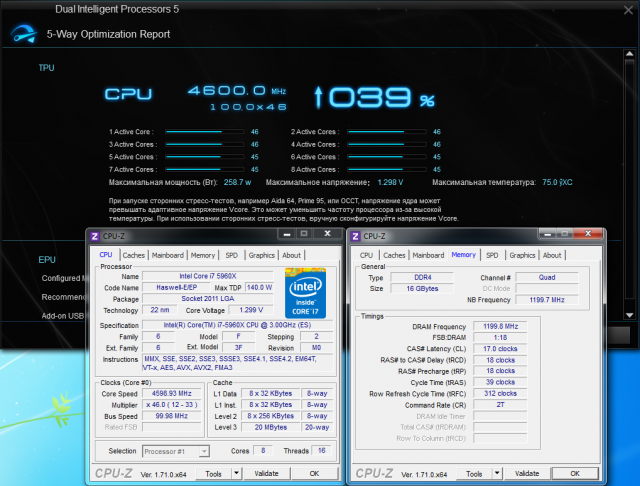

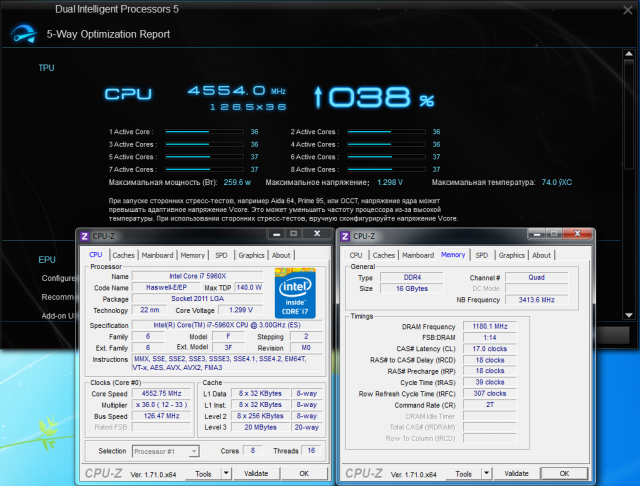

  • Dual Intelligent Processors 5 with 5-Way Optimization – плата оснащена двома інтелектуальними чіпами: енергетичним процесором (Energy Processing Unit – EPU) і TurboV-процесором (TurboV Processing Unit – TPU). П'яте покоління цих мікросхем працює разом із цифровою підсистемою живлення DIGI+ VRM і технологіями Fan Xpert 3 і TurboAPP, що дозволяє виконувати тонку оптимізацію роботи системи залежно від поточних потреб користувача.
  • О.С. Socket – фірмова особливість материнських плат компанії ASUS на чіпсеті Intel X99, щодо якої уже подана заявка на патент. На відміну від стандартного процесорного роз’єму Socket LGA2011-v3, ASUS O.C. Socket має велику кількість контактних ніжок. Як ми знаємо, на нових процесорах Intel Haswell-E контактних майданчиків більше, ніж ніжок у роз’ємі. Саме для їхнього використання компанія ASUS і доробила процесорний роз’єм. У поєднанні з фірмовим UEFI BIOS це дозволяє одержати більш стабільну напругу на процесорі та оперативній пам'яті під великим навантаженням при розгоні, а відповідно, досягнути більш високих результатів.
  • TurboLAN – за допомогою комплектного ПЗ можна контролювати мережеву активність ПК у режимі реального часу, а також встановлювати кожній програмі пріоритет на доступ до мережевих ресурсів.
  • TurboAPP – забезпечує можливість вибору необхідного рівня продуктивності системи для кожного окремого додатка. ПЗ ASUS AI Suite 3 дозволяє налаштувати не тільки продуктивність, але й вибрати для кожного додатка свій аудіопрофіль, а також сконфігурувати пріоритизацію мережевого трафіку.
  • Crystal Sound 2 - встановлений на материнській платі аудіокодек Realtek ALC1150, в обв'язці якого використовується спеціальний підсилювач TI R4580I, пропонує підтримку восьмиканального звуку. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується спеціальна технологія екранування Audio Shielding. Для забезпечення максимальної якості звуку застосовуються японські аудіоконденсатори компанії Nichicon. До того ж лівий і правий аудіоканали виконані на різних шарах текстоліту, що сприяє мінімізації перехресних наведень. Останньою за списком, але далеко не останньою за значимістю, є підтримка технологій DTS Conneсt і DTS Ultra PC II, а також присутність порту S/PDIF out на інтерфейсній панелі.
  • Wi-Fi Go! - інтегрований двосмуговий модуль бездротових інтерфейсів Wi-Fi a/b/g/n/ac і Bluetooth 4.0 здатний розвивати швидкість аж до 1300 Мбіт/с, що суттєво вище конкурентних аналогів. Це дозволить вам підключатися до бездротових мереж і використовувати ПК у якості точки доступу для інших мультимедійних пристроїв. Додатково підтримується функція керування ПК за допомогою смартфона, обмін файлами між комп'ютером і портативними пристроями, синхронізація інформації між різними хмарними сховищами, а також функція Media Streamer (відтворення мультимедійних файлів по бездротовій мережі). При цьому підтримка двох частотних діапазонів (2,4 і 5 ГГц) дозволяє використовувати перший для перегляду веб-сторінок, а другий – для завантаження якісного HD-відеоконтенту.

ASUS X99-PRO



ASUS X99-PRO



ASUS X99-PRO

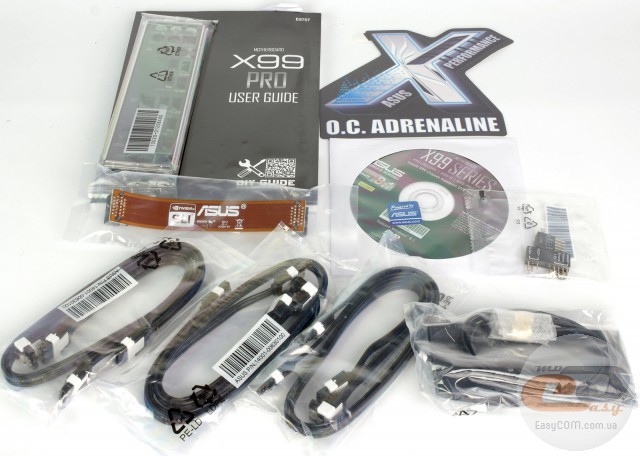

У коробці з ASUS X99-PRO ми виявили дуже хороший набір аксесуарів:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • шість кабелів SATA;
  • набір ASUS Q-Connectors;
  • місток 2-Way NVIDIA SLI;

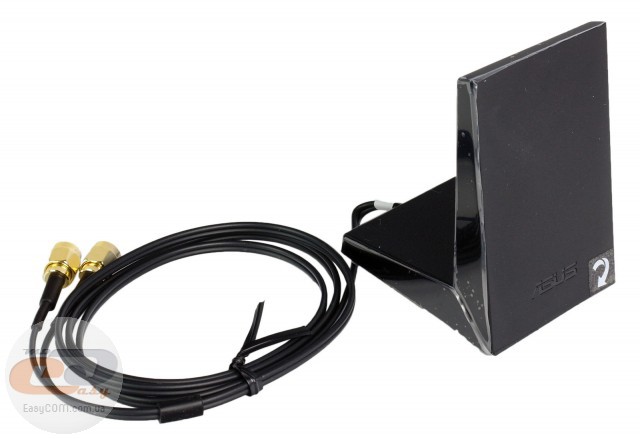

  • комбіновану антену Wi-Fi і Bluetooth;

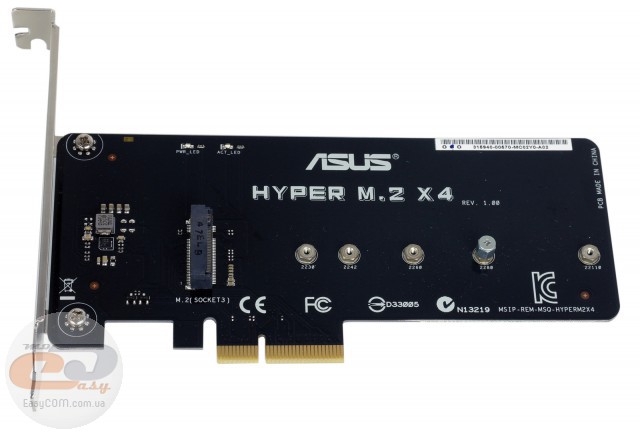

  • плату HYPER M.2 x4;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS X99-PRO

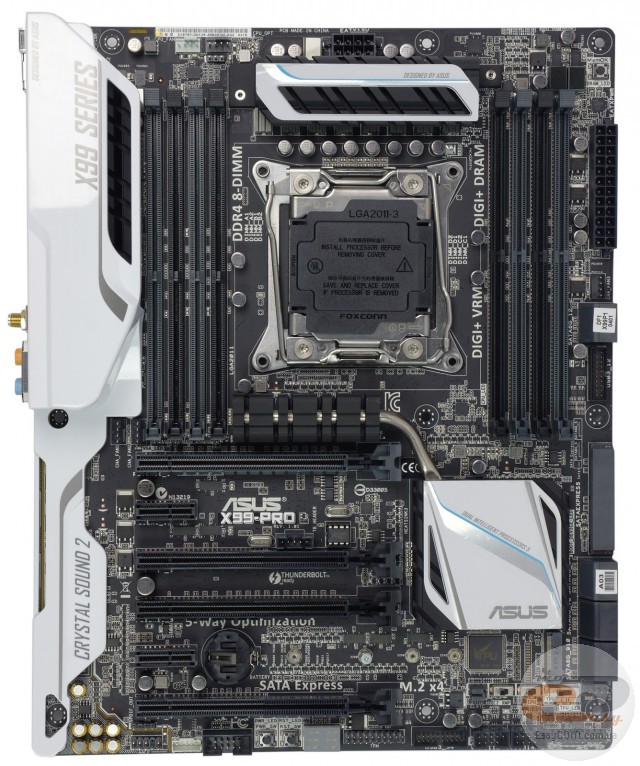

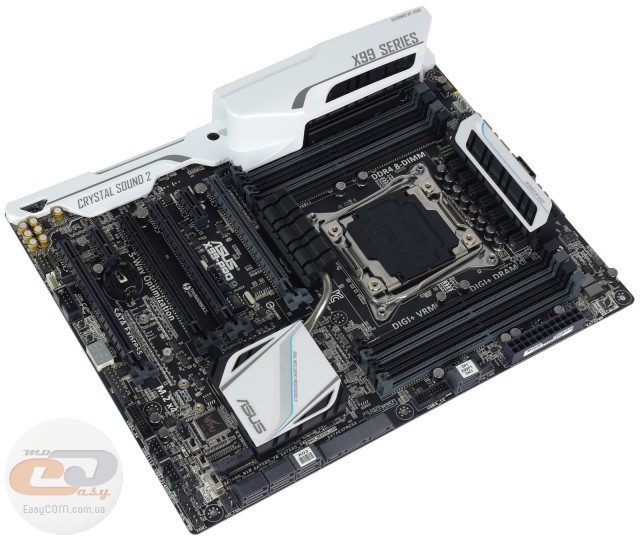

Новинка виконана на друкованій платі чорного кольору формату ATX (305 х 244 мм). Традиційно для моделей із чіпсетом Intel X99 в оформленні переважають світлі відтінки, які відмінно поєднуються з темною друкованою платою. Окремо виділимо оригінальний дизайнерський елемент у вигляді захисного кожуха на лівій стороні текстоліту.

ASUS X99-PRO

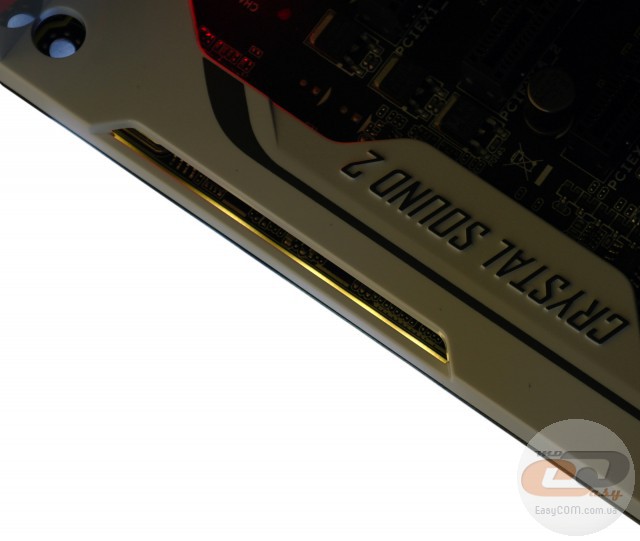

Додатковим елементом дизайну є смуга з LED-підсвічуванням жовтого кольору, яка прийде до душі власникам корпусів із прозорою кришкою та любителям модінгу.

Говорячи про компонування й зручність складання системи, варто відзначити досить щільне розташування портів і роз’ємів у нижній частині материнської плати, однак це не є недоліком, а лише вказує на її високі функціональні можливості.

ASUS X99-PRO

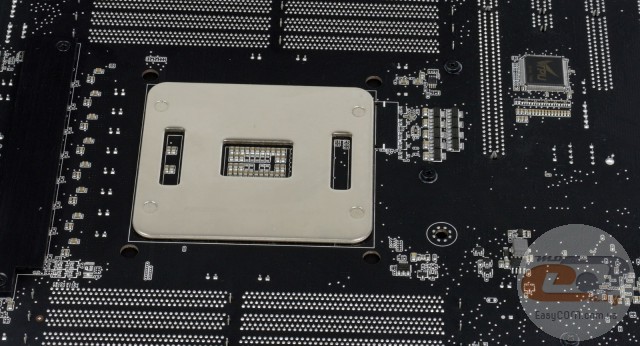

Глянувши на зворотну сторону текстоліту, можна звернути увагу на звичну опорну пластину процесорного роз’єму, а також на те, що радіатори надійно закріплені за допомогою гвинтів. Окремо відзначимо невеликий низькопрофільний радіатор, розташований безпосередньо під елементами підсистеми живлення процесора для більш ефективного їхнього охолодження, а також ряд мікросхем, які не вмістилися на лицьовій стороні плати.

ASUS X99-PRO

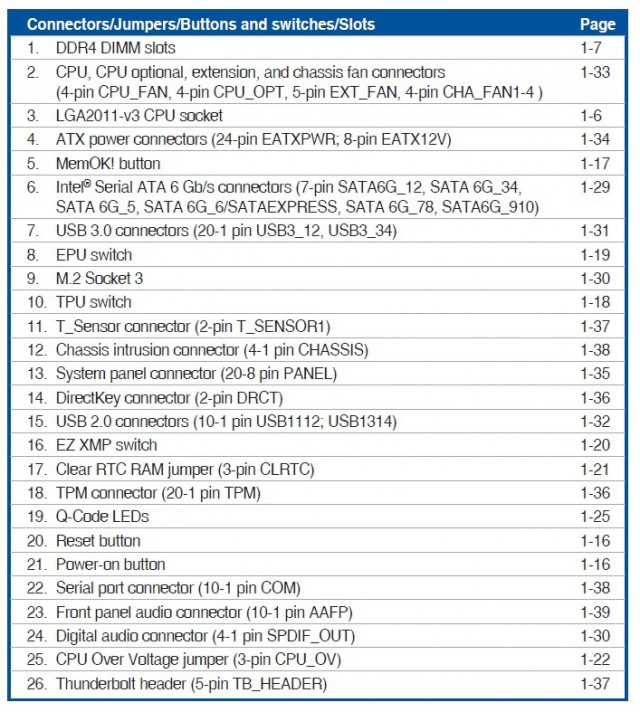

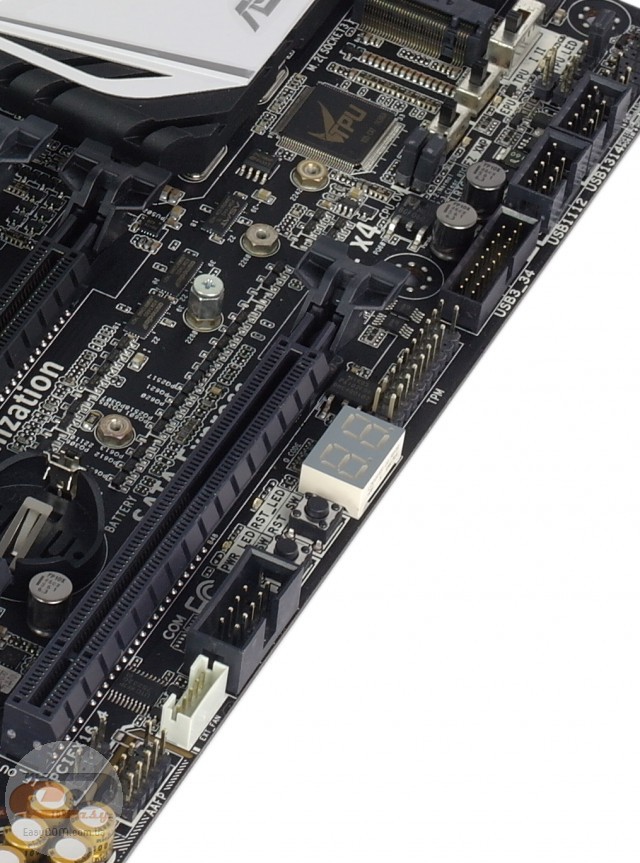

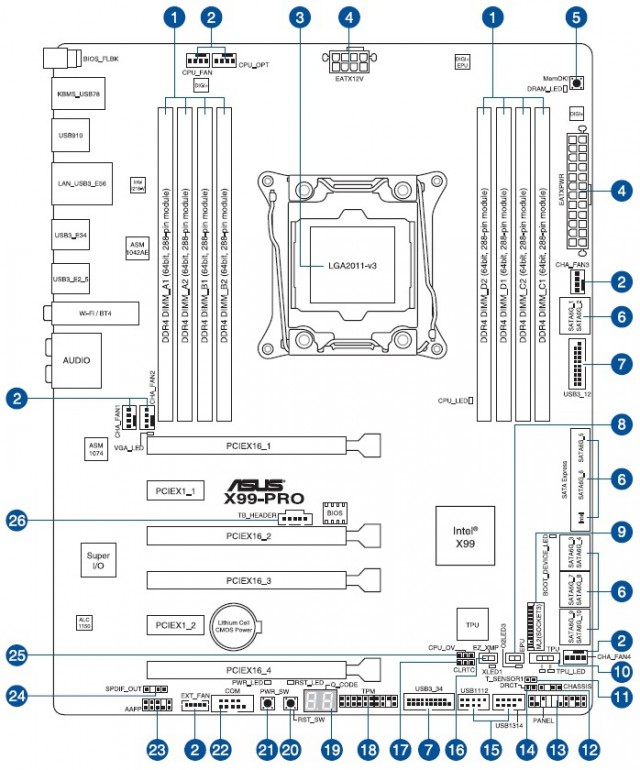

У нижній частині текстоліту ASUS X99-PRO розташовані наступні роз’єми: колодка підключення аудіороз’ємів фронтальної панелі, S/PDIF Out, порти COM і TPM, колодка TB_HEADER (для реалізації інтерфейсу Thunderbolt), клавіші ввімкнення й перезавантаження ПК, діагностичний LED-індикатор, один із чотирьох роз’ємів для системних вентиляторів, а також колодка підключення фронтальної панелі.

Додатково відзначимо три колодки для активації портів USB: дві для USB 2.0 і одна для USB 3.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі. Що ж стосується USB 3.0, то їх усього десять: чотири внутрішні й шість зовнішніх. Один зовнішній і всі внутрішні порти реалізовані силами чіпсету, тоді як п'ять додаткових роз’ємів на інтерфейсній панелі функціонують завдяки двом контролерам: ASMedia ASM1042AE і ASMedia ASM1074.

ASUS X99-PRO

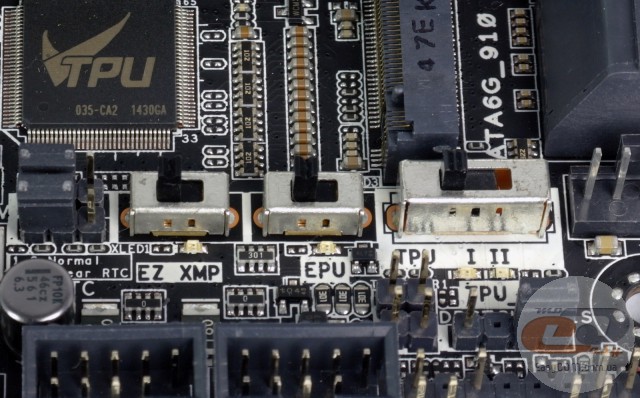

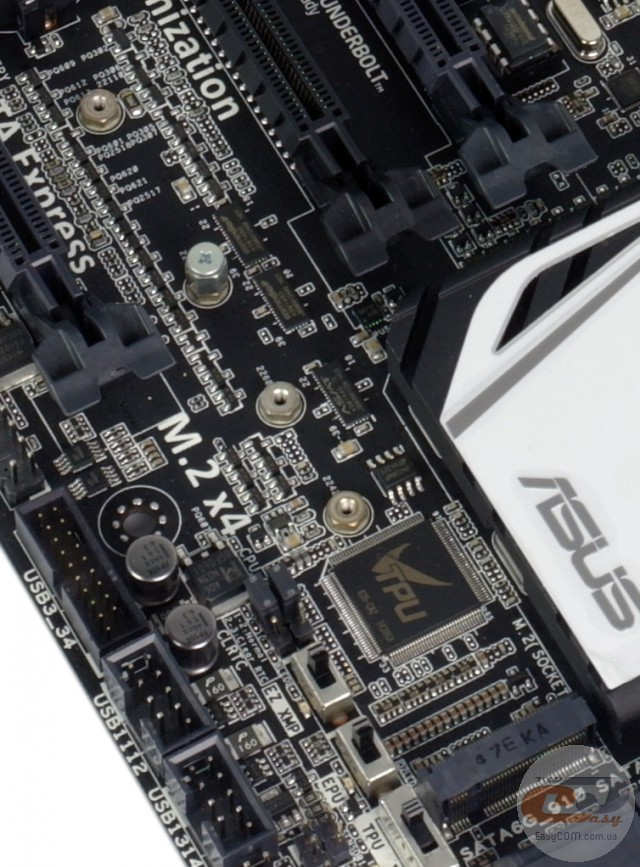

Окремої уваги заслуговують три невеликі перемикачі: «EZ_XMP», «TPU» і «EPU». Перший служить для активації відповідних XMP-профілів оперативної пам'яті. Другий має три положення: «Вимкн.», «1» (автоматичний розгін системи за допомогою збільшення множника) і «2» (автоматичний розгін за допомогою збільшення частоти системної шини та процесорного множника). Останній тумблер має всього два положення й відповідає за активацію функції енергозбереження (EPU).

ASUS X99-PRO



ASUS X99-PRO

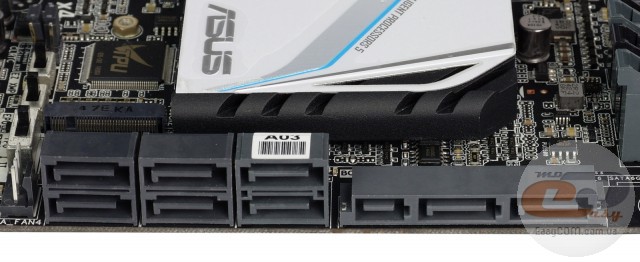

Можливості організації дискової підсистеми представлені роз’ємом M.2 х4 PCIe 3.0 з максимальною пропускною здатністю 32 Гбіт/с (підтримуються SSD-накопичувачі форматів M.2 2242, 2260, 2280 і 22110), вісьмома портами SATA 6 Гбіт/с, а також інтерфейсом SATA Express, який сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Також не варто забувати про комплектну плату HYPER M.2 x4, у яку ви зможете встановити ще один SSD-накопичувач (підтримуються формати M.2 2230, 2242, 2260, 2280 і 22110) із пропускною здатністю до 32 Гбіт/с.

ASUS X99-PRO

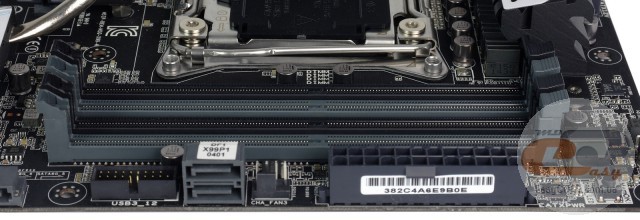

ASUS X99-PRO оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати максимум у чотириканальному режимі. Для реалізації одного з багатоканальних режимів модулі необхідно встановлювати за однією з наступних схем.

ASUS X99-PRO

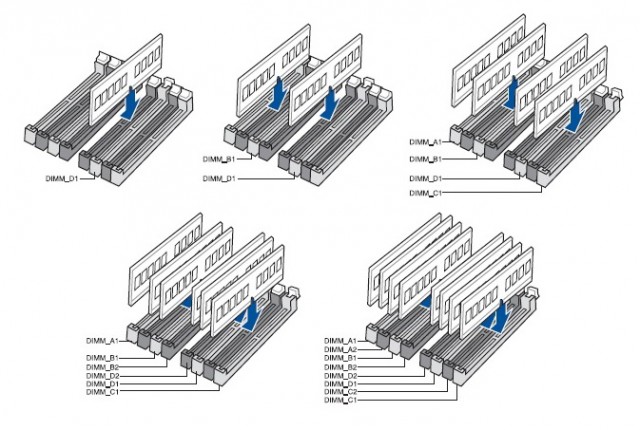

Підтримуються планки, які працюють на частотах 2133 МГц у номінальному режимі та до 3300 МГц у розгоні. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо розташовану на правій стороні друкованої плати колодку для підключення виносної панелі з портами USB 3.0 і клавішу «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

ASUS X99-PRO



ASUS X99-PRO

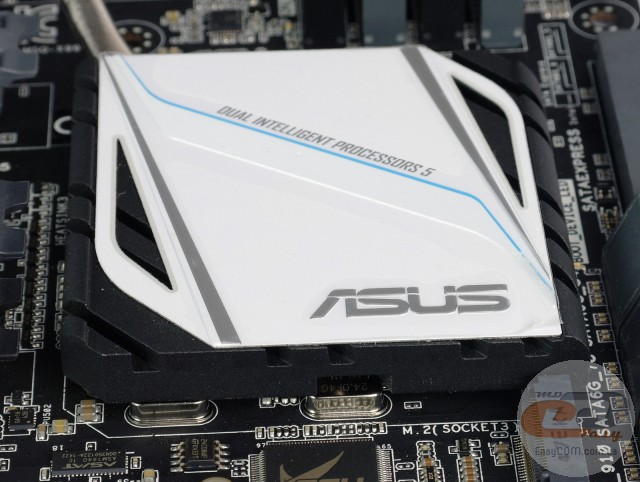

Система охолодження розглянутої новинки складається із чотирьох основних алюмінієвих радіаторів: один, з'єднаний тепловий трубкою з додатковим охолоджувачем у центральній частині плати, здійснює відведення тепла від чіпсету Intel X99, у той час як два інші накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 35,8°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 44,2°C.
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 34,6°C.

Отримані результати можна охарактеризувати як відмінні, що дозволяє сподіватися на високий розгінний потенціал.

ASUS X99-PRO



ASUS X99-PRO

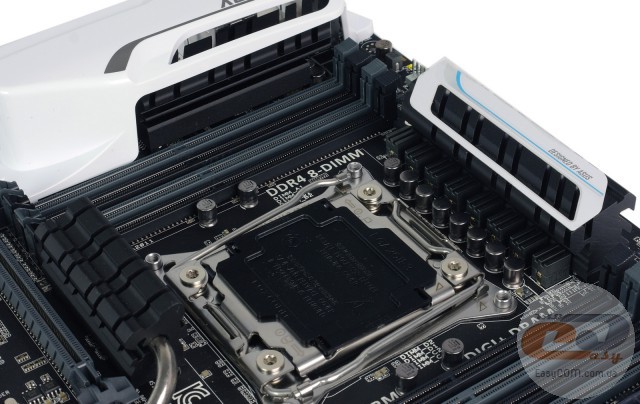

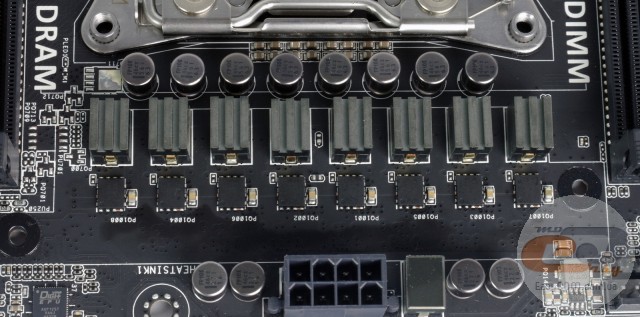

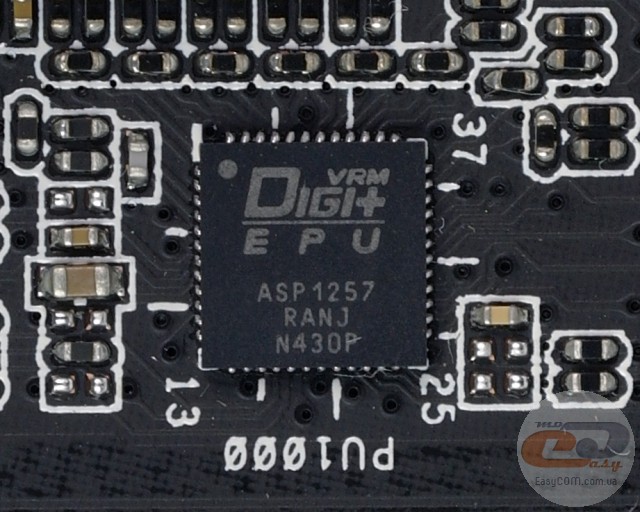

Живлення процесора здійснюється за 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1257. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

ASUS X99-PRO

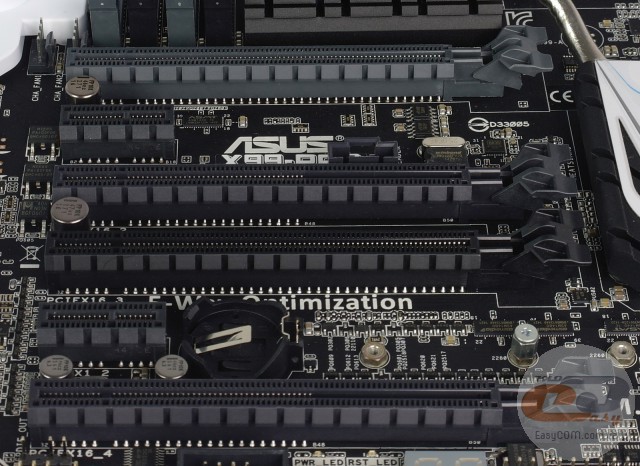

Для розширення функціональності тестованої материнської плати присутні шість слотів:

  1. PCI Express 3.0 x16 («PCIE_X16_1», у режимі х16);
  2. PCI Express 2.0 x1 («PCIE_X1_1»);
  3. PCI Express 2.0 x16 («PCIE_X16_2», у режимі х1 або х4);
  4. PCI Express 3.0 x16 («PCIE_X16_3», у режимі х16 або х8);
  5. PCI Express 2.0 x1 («PCIE_X1_2»);
  6. PCI Express 3.0 x16 («PCIE_X16_4», у режимі х8 або х4).

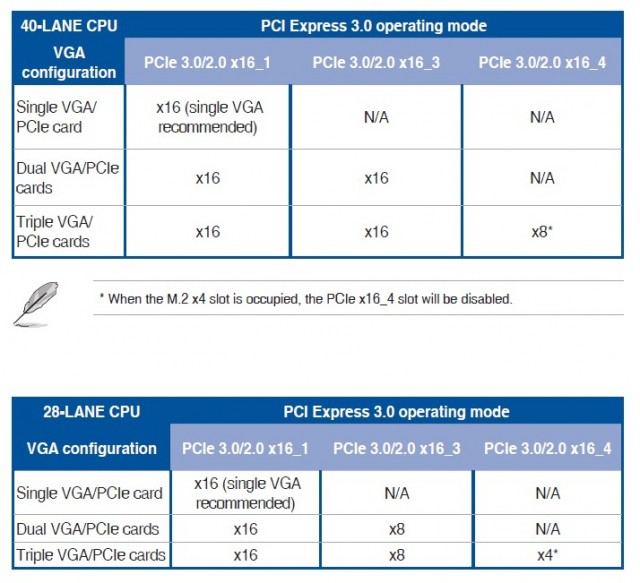

Для встановлення графічних прискорювачів у розпорядженні користувача є 3 слоти PCI Express 3.0 x16, які підключені до процесора та ділять між собою (залежно від встановленої моделі CPU) 40 або 28 ліній стандарту PCI Express 3.0. Лінії можуть розподілятися за однією з наступних схем.

ASUS X99-PRO



У свою чергу слоти PCI Express 2.0 x16 і PCI Express 2.0 x1 можуть бути використані для інших плат розширення.

У зв'язку з нестачею вільних чіпсетних ліній, а також із наявністю досить великої кількості контролерів на материнській платі, присутній ряд обмежень одночасного використання портів і роз’ємів:

  • Один зі слотів PCI Express 3.0 x16 (на схемі «PCIE_X16_4») ділить пропускну здатність із інтерфейсом M.2 х4 PCIe 3.0, а виходить, одночасна їхня робота неможлива.
  • Слот розширення PCI Express 2.0 x16 (на схемі «PCIE_X16_2») ділить пропускну здатність зі слотом PCI Express 2.0 x1 (на схемі «PCIE_X1_1») і двома портами USB 3.0 на інтерфейсній панелі (на схемі «USB3_E56»). За замовчуванням обидва слоти функціонують у режимі х1, при цьому порти USB 3.0 активні. При бажанні ви зможете відключити порти USB 3.0, тим самим збільшивши пропускну здатність PCI Express 2.0 x16 до режиму х4.
  • Роз’єм PCI Express 2.0 x1 (на схемі «PCIE_X1_2») ділить пропускну здатність зі встановленим модулем Wi-Fi.

ASUS X99-PRO

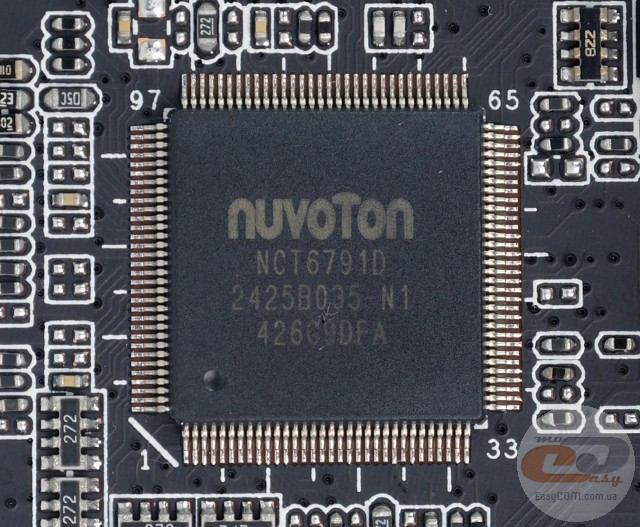

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

ASUS X99-PRO



ASUS X99-PRO

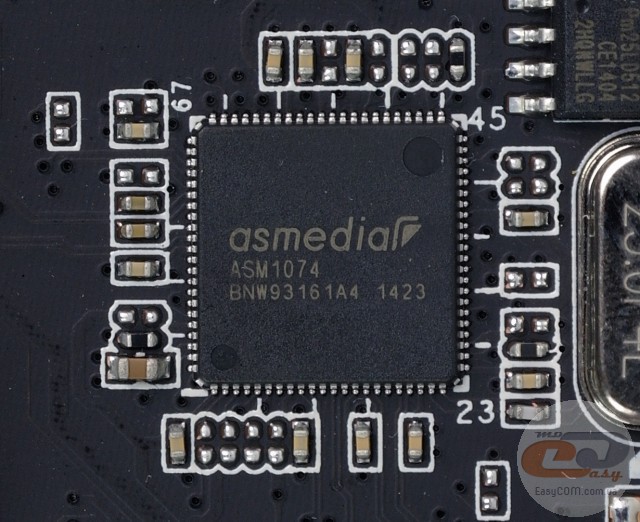

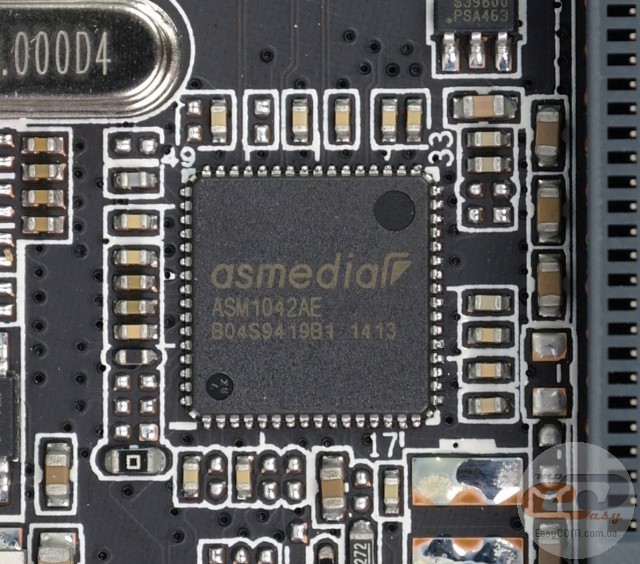

Робота п'яти портів USB 3.0 на інтерфейсній панелі реалізована за допомогою мікросхеми ASMedia ASM1042AE і контролера ASMedia ASM1074.

ASUS X99-PRO

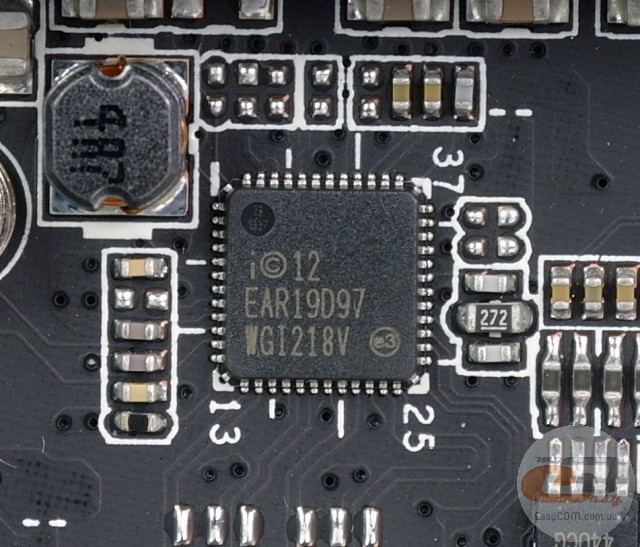

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI218V. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе виконати фірмова утиліта TurboLAN.

ASUS X99-PRO

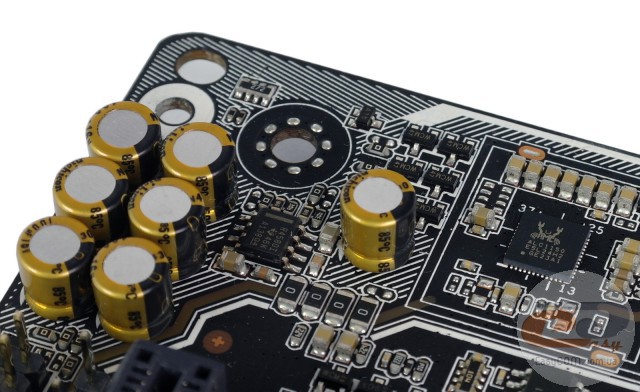

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC1150, який підтримує аудіосистеми форматів 2/4/5.1/7.1 і має ряд фірмових особливостей (концепція Crystal Sound 2). Вона передбачає наявність спеціального аудіопідсилювача TI R4580I і японських аудіоконденсаторів для поліпшення якості відтвореного звуку. Сама ж область текстоліту зі звуковим трактом екранована за допомогою захисної смужки. До того ж правий і лівий аудіоканали розташовані на окремих шарах друкованої плати.

ASUS X99-PRO

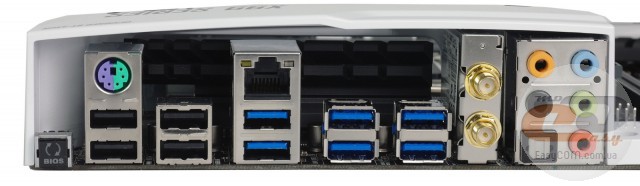

На інтерфейсну панель тестованої моделі виведені наступні порти:

  • 1 х PS/2 (підключення мишки або клавіатури);
  • 1 x LAN (RJ45);
  • 6 x USB 3.0;
  • 4 x USB 2.0;
  • 5 x аудіопортів;
  • 1 х оптичний S/PDIF Out;
  • 2 х роз’єми для комбінованої антени Wi-Fi і Bluetooth;
  • 1 x клавіша «USB BIOS Flashback».

Крім головної переваги у вигляді комплектного модуля з підтримкою стандартів Wi-Fi a/b/g/n/ac + Bluetooth 4.0, інтерфейсна панель новинки вигідно відрізняється наявністю десяти портів USB і зручним підключенням багатоканальної акустики. Також відзначимо клавішу «USB BIOS Flashback» для оновлення прошивання BIOS із флеш-накопичувача.

ASUS X99-PRO



ASUS X99-PRO



Можливості організації охолодження усередині системного корпусу в ASUS X99-PRO дуже хороші. В наявності шість 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як чотири інші призначені для системних вертушок.
