Огляд і тестування материнської плати ASUS X99-M WS: потужність в мініатюрі

Любителі складання високопродуктивних систем e компактних корпусах не залишаються без материнських плат навіть при освоєнні платформи Socket LGA2011-v3. Наприклад, в арсеналі компанії ASUS є флагманська модель ASUS X99-M WS, основана на чіпсеті Intel X99, про яку ми й поговоримо в даному огляді.

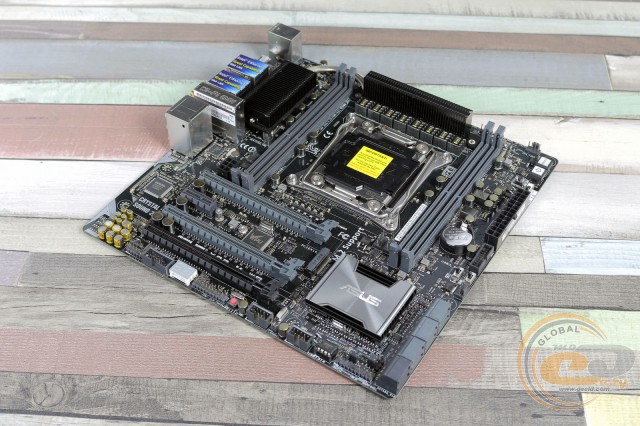

ASUS X99-M WS

Вона випускається у форматі microATX і поєднує відмінні функціональні можливості з підтримкою бездротових інтерфейсів і стильним дизайном. Також відзначимо підтримку великої кількості процесорів, починаючи з Intel Broadwell-E, які прийшли на зміну Intel Haswell-E, і закінчуючи потужними серверними рішеннями серій Intel Xeon E5-1600 v3, Xeon E5-1600 v4, Xeon E5-2600 v3 і Xeon E5-2600 v4. Однак і коштує дана модель немало. Давайте ж з'ясуємо, чи відповідає ціна близько $340 її можливостям.

Специфікація

Виробник і модель

ASUS X99-M WS

Чіпсет

Intel X99

Процесорний роз'єм

Socket LGA2011-v3

Підтримка процесорів

Intel Core i7 сімейства Intel Haswell-E, Intel Broadwell-E, Intel Xeon E5-1600 v3 / v4, Intel Xeon E5-2600 v3 / v4

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ

Intel Core i7: DDR4-3200 МГц (Non-ECC, Un-buffered)

Intel Xeon: DDR4-2133 МГц (ECC, Register / Un-buffered)

Слоти розширення

3 x PCI Express 3.0 x16

40 ліній

28 ліній

х16

х16+х16

х16+х16+х8

х16

х16+х8

х16+х8+х4

1 х PCI Express 2.0 x1

Дискова підсистема

1 х M.2 Socket 3 (M.2 2260, M.2 2280)

8 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218LM (10/100/1000 Мбіт/с)

1 x Intel WGI210AT (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; до 1300 Мбіт/с)

Bluetooth

4.0

Звукова підсистема

8-канальна на основі Realtek ALC1150

Живлення

1 х 24-контактний роз'єм живлення ATX

2 х 8-контактні роз'єми живлення ATX12V

1 x 6-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні інтерфейси

1 x PS/2 Combo

2 x RJ45

4 x USB 3.0

2 х USB 3.1

2 x USB 2.0

5 x аудіопортів

1 х оптичний S/PDIF Out

1 х кнопка «USB BIOS Flashback»

3 х роз'єми для комбінованої антени Wi-Fi і Bluetooth

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

1 x COM

1 x TPM

BIOS

AMI UEFI BIOS

128 Мбіт

PnP, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Форм-фактор,

розміри

microATX

244 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS X99-M WS ASUS X99-M WS

Материнська плата ASUS X99-M WS поставляється в картонній коробці з хорошим інформаційним наповненням, яке містить таблицю характеристик і ключові переваги кожного системного вузла.

ASUS X99-M WS

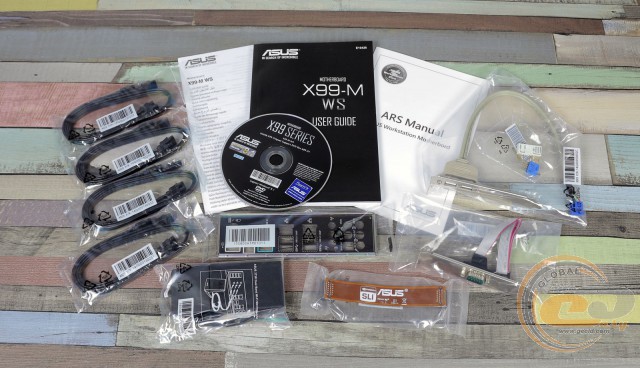

У коробці ми виявили такий набір аксесуарів:

  • диск з драйверами й утилітами;
  • паперову документацію;
  • вісім кабелів SATA;
  • набір ASUS Q-Connectors, який значно полегшує процес підключення фронтальної панелі корпуса ПК;
  • місток 2-Way NVIDIA SLI;
  • комбіновану антену Wi-Fi і Bluetooth;
  • виносну панель з портом COM;
  • виносну панель з портами USB 2.0;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS X99-M WS

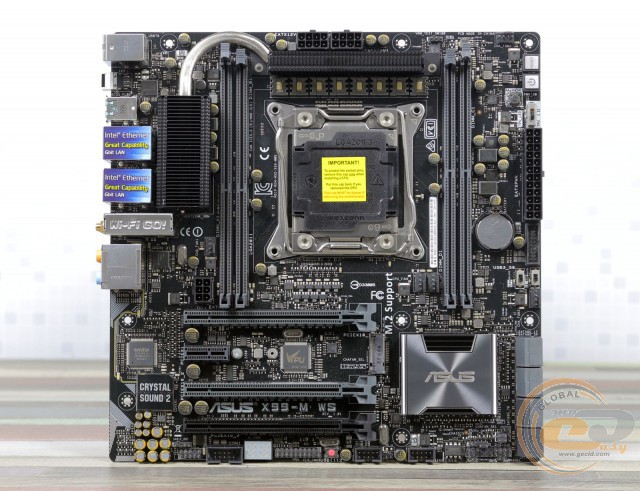

Діставши з коробки сам пристрій, користувач побачить компактну друковану плату чорного кольору формату microATX (244 х 244 мм), яка радує око приємним оформленням у сріблястих тонах. Традиційно відзначимо дуже вдалий дизайн радіатора на чіпсеті, який є одночасно стильним і доволі строгим елементом.

Ведучи мову про компонування та зручності складання системи, варто відзначити вельми щільне розташування портів і роз'ємів у нижній частині материнської плати, однак це не є недоліком, а лише вказує на її високі функціональні можливості.

ASUS X99-M WS

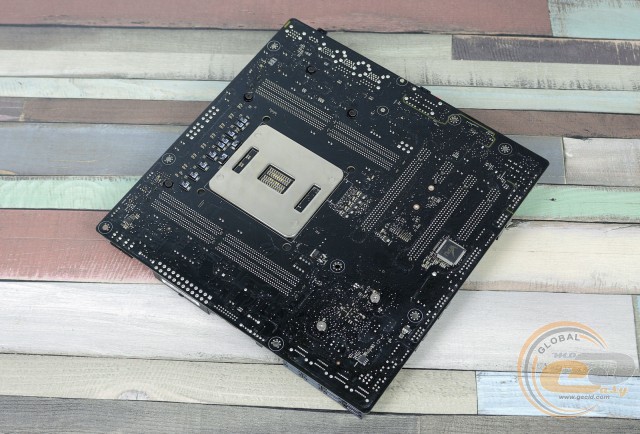

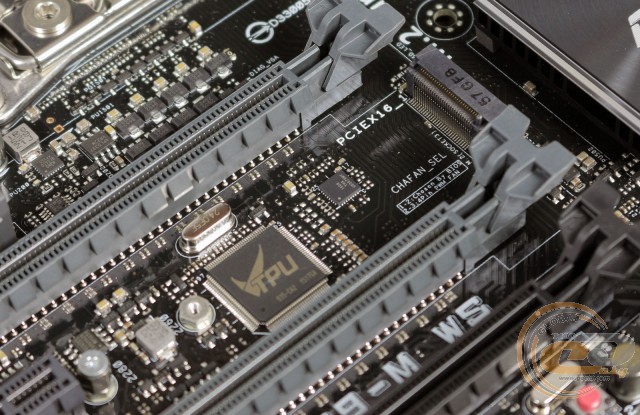

Зворотний бік друкованої плати привертає увагу не лише традиційною опорною пластиною процесорного роз'єму, а й чіпом TPU, який не вмістився на лицьовій стороні.

ASUS X99-M WS

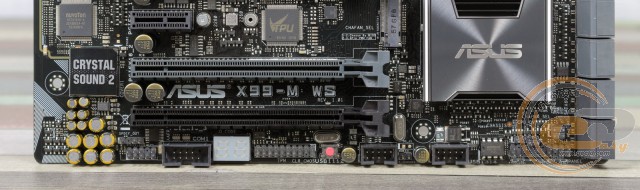

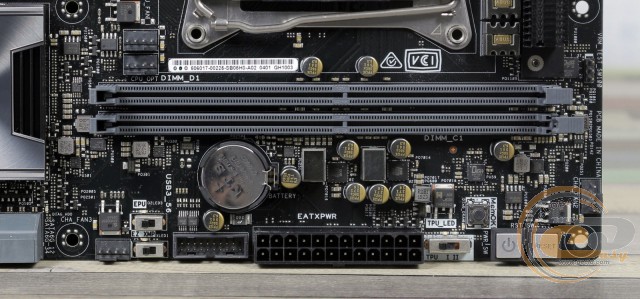

У нижній частині розташовані такі елементи: колодка підключення аудіороз'ємів фронтальної панелі, S/PDIF Out, порти COM і TPM, колодка підключення фронтальної панелі, діагностичний LED-індикатор, кнопка скидання CMOS, а також роз'єми підключення термодатчика і DRCT (дозволяє підключити додаткову кнопку для переходу в BIOS і винести її, наприклад, на фронтальну панель корпуса). Додатково відзначимо дві колодки для активації портів USB 2.0. Всього на платі силами чіпсета реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох зовнішніх.

ASUS X99-M WS

ASUS X99-M WS

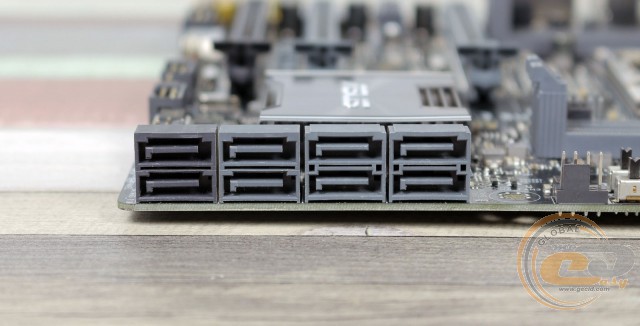

Можливості з організації дискової підсистеми представлені роз'ємом M.2 Socket 3 з максимальною пропускною спроможністю 32 Гбіт/с (підтримуються SSD-накопичувачі форматів M.2 2260 і 2280) і вісьмома портами SATA 6 Гбіт/с. Є підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

ASUS X99-M WS

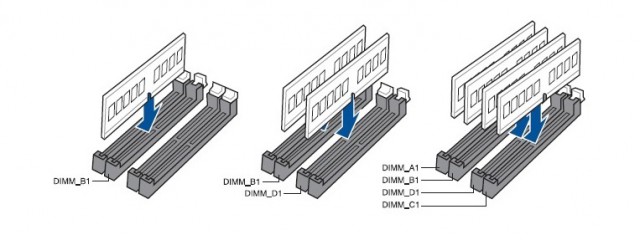

ASUS X99-M WS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками лише з одного боку. Оперативна пам'ять може працювати максимум в чотириканальному режимі. Для реалізації одного з багатоканальних режимів модулі необхідно встановлювати за однією з наступних схем.

ASUS X99-M WS

Максимальний об'єм пам'яті може досягати 64 ГБ, чого вистачить для будь-яких поставлених завдань. Що ж стосується частоти й типу пам'яті, то вона залежить від моделі встановленого процесора: для Intel Core i7 підійдуть модулі з частотою до DDR4-3200 МГц (Non-ECC, Un-buffered), тоді як для серверних CPU лінійок Intel Xeon можна використовувати лише стандарт DDR4-2133 МГц (ECC, Register / Un-buffered).

Окремо відзначимо велику кількість елементів керування на правій стороні друкованої плати, а саме кнопки «Увімкнення», «Перезавантаження» та «MemOK!», Перемикач «EZ XMP», який слугує для активації відповідних Intel XMP-профілів оперативної пам'яті, а також перемикачі «TPU» і «EPU». Перший має три положення: «Вимк.», «I» (автоматичний розгін системи за допомогою збільшення множника) і «II» (автоматичний розгін за допомогою збільшення частоти системної шини і процесорного множника). Другий тумблер має всього два положення і відповідає за активацію функції енергозбереження (EPU).

ASUS X99-M WS

ASUS X99-M WS

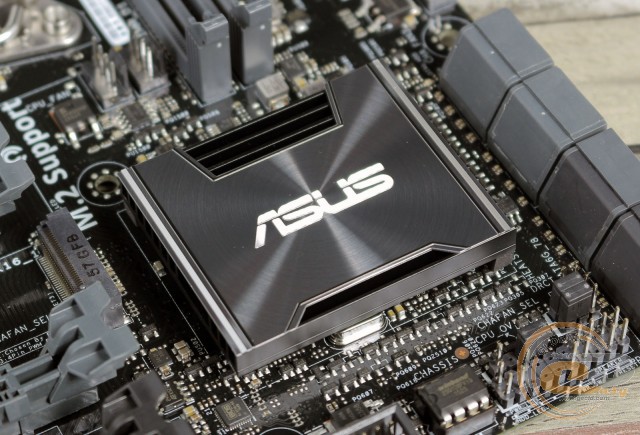

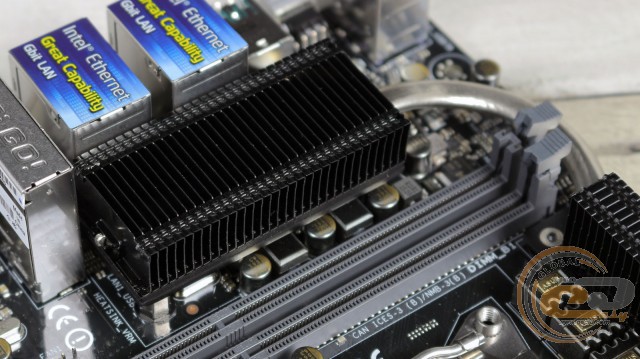

Система охолодження даної моделі складається з трьох основних алюмінієвих радіаторів. Один встановлений безпосередньо на чіпсеті Intel X99, тоді як два інші, з'єднані між собою тепловою трубкою, відповідають за охолодження елементів підсистеми живлення. В процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 33,6°C (при розгоні − 33,9°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 44°C (при розгоні − 47,4°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора – 45,4°C (при розгоні − 48,4°C);
  • дроселі підсистеми живлення процесора – 51,2°C (при розгоні − 54,3°C).

Отримані результати можна сміливо охарактеризувати дуже хорошими, тому ви матимете достатній запас до критичних значень при розгоні.

ASUS X99-M WS

ASUS X99-M WS

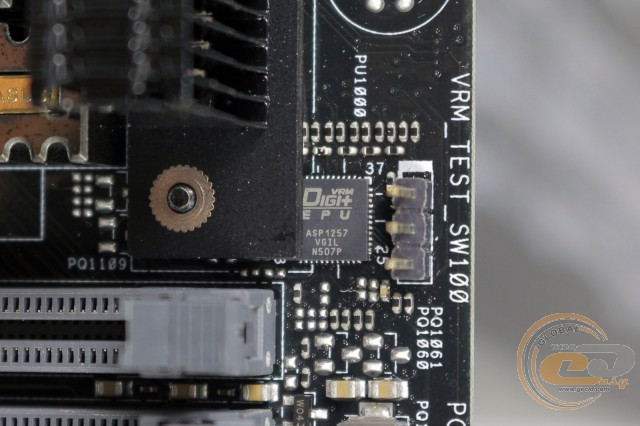

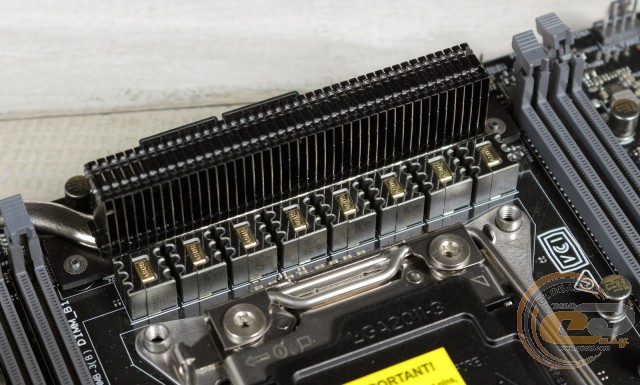

Живлення процесора здійснюється за 8-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1257. Ще 4 фази використовуються підсистемою оперативної пам'яті. Всі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються твердотільні конденсатори з терміном служби 12 000 годин при температурі 105°С (1,2 млн. годин при 65°С), мікросхеми DrMOS та енергоефективні дроселі з феритовим осердям (ASUS Beat Thermal Chokes).

ASUS X99-M WS

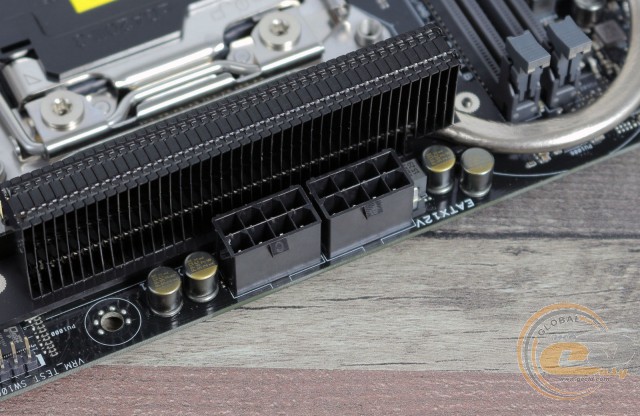

Для подачі напруги живлення призначені основний 24-контактний і три додаткові роз'єми (два 8- і один 6-контактний), що дозволить вам уникнути будь-яких обмежень під час екстремального розгону процесора та відеокарт.

ASUS X99-M WS

Для розширення функціональності материнської плати є чотири слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 3.0 x16;
  4. PCI Express 3.0 x16.

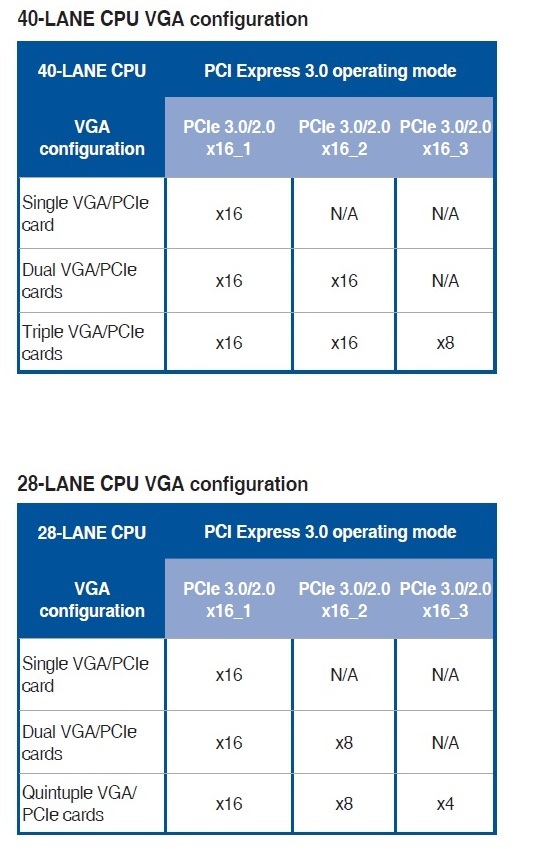

Для встановлення графічних прискорювачів у користувача є три слоти PCI Express 3.0 x16, які підключені до процесора й ділять між собою 40 або 28 ліній, у залежності від встановленої моделі CPU. Лінії можуть розподілятися за однією з наступних схем.

ASUS X99-M WS

Якщо ви захочете встановити пару відеокарт за схемою х16+х16, для цього необхідно використовувати слоти сірого кольору, а значить, відеокарти з трислотовим кулером підключити не вийде. Хоча навряд чи хтось буде купувати материнську плату формату microATX для встановлення пари таких великих відеоприскорювачів.
