Огляд і тестування материнської плати ASUS X99-E: доступна розкіш

Немає сумнівів у тому, що всі ентузіасти добре знайомі з потужними й недешевими процесорами Intel Broadwell-E для платформи Socket LGA2011-v3, які приваблюють своєю високою продуктивністю. Однак охочі зібрати собі систему з одним із таких рішень стикаються не лише з високою ціною самого процесора, але й материнських плат на Intel X99, вартість яких може запросто перевищувати $500.

ASUS X99-E

Приємно, що компанія ASUS вирішила не обмежувати свій модельний ряд виключно флагманськими материнськими платами. І поряд з дорогими рішеннями представила в травні 2016 року версію ASUS X99-E, яка стала наймолодшою моделлю в лінійці. На момент підготовки огляду її без проблем можна знайти в продажу за $280 – 300. Давайте ж розберемося, які можливості ви отримаєте і в яких ситуаціях варто доплатити за дорожчі моделі.

Специфікація

Виробник і модель

ASUS X99-E

Чіпсет

Intel X99

Процесорний роз'єм

Socket LGA2011-v3

Підтримка процесорів

Intel Core i7 семейств Intel Haswell-E і Intel Broadwell-E

Підтримка пам'яті

8 x DIMM-слотів з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-3200 МГц

Слоти розширення

3 x PCI Express 3.0 x16

40 ліній

28 ліній

х16

х16+х16

х16+х16+х8

х16

х16+х8

х16+х8+х4

2 х PCI Express 2.0 x1

Дискова підсистема

1 х M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110)

8 x SATA 6 Гбіт/с

1 x SATA Express (сумісний з 2 x SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна на основі Realtek ALC1150

Живлення

1 х 24-контактний роз'єм живлення ATX

1 х 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 x роз'єми підключення системних вентиляторів (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні інтерфейси

1 x PS/2 Combo

1 x RJ45

4 x USB 3.0

1 х USB 3.1 Type-C

4 x USB 2.0

5 x аудіопортів

1 х оптичний S/PDIF Out

Внутрішні порти I/O

2 x USB 3.0, кожен з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

1 х Thunderbolt

1 x COM

1 x TPM

BIOS

AMI UEFI BIOS

128 Мбіт

PnP, DMI 2.7, WfM 2.0, SM BIOS 3.0, ACPI 5.0

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS X99-E ASUS X99-E

Материнська плата ASUS X99-E постачається в картонній коробці з хорошим інформаційним наповненням, яке містить таблицю характеристик, ключові переваги кожного системного вузла і згадку про можливість активації подарунка для новачків World of Warships.

ASUS X99-E

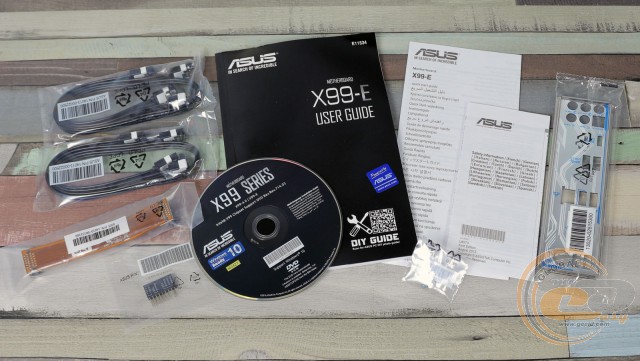

У коробці ми виявили такий набір аксесуарів:

  • диск з драйверами й утилітами;
  • паперову документацію;
  • чотири кабелі SATA;
  • набір ASUS Q-Connectors, який значно полегшує процес підключення фронтальної панелі корпуса ПК;
  • місток 2-Way NVIDIA SLI;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS X99-E

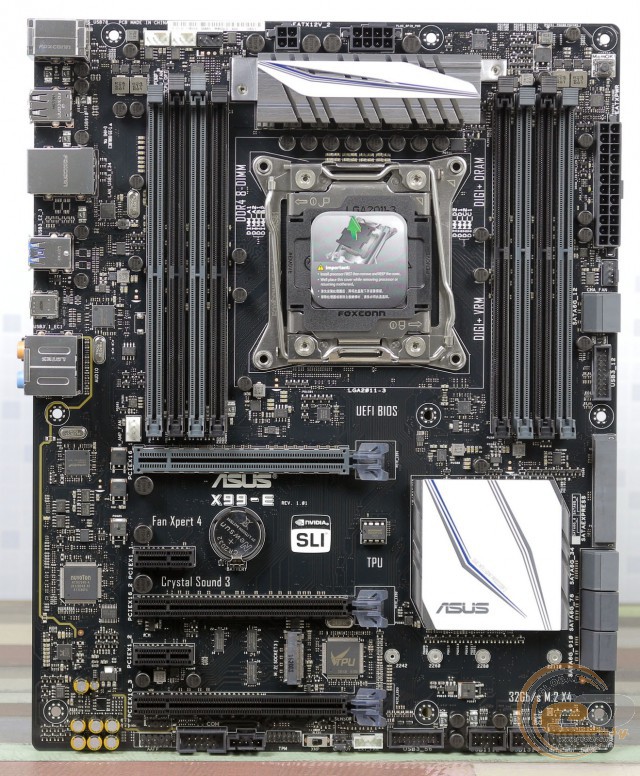

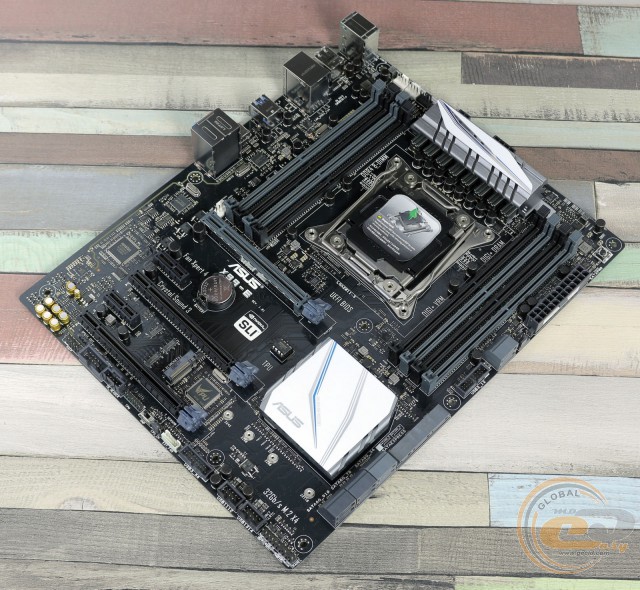

З ASUS X99-E склалася доволі цікава ситуація. З одного боку, не можна назвати дешевою материнську плату за $300, однак у своєму класі пристроїв вона є порівняно доступним рішенням. І саме на догоду економії в даному випадку ми не бачимо захисного кожуха над інтерфейсною панеллю, додаткового радіатора, що працює в парі з основним на польових транзисторах, або захисного кожуха на аудіокодеку, хоча все перераховане вище є в трохи дорожчій ASUS X99-A. В усьому ж іншому дизайн і компонування набортних елементів просто відмінні: використовується доволі вдале поєднання чорної друкованої плати формату ATX з білими радіаторами, а також зручне розташування всіх ключових компонентів.

ASUS X99-E

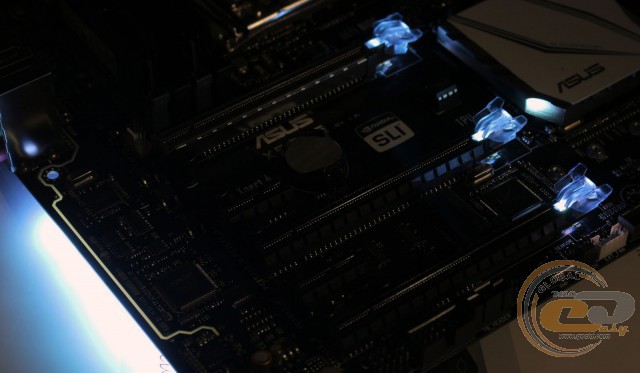

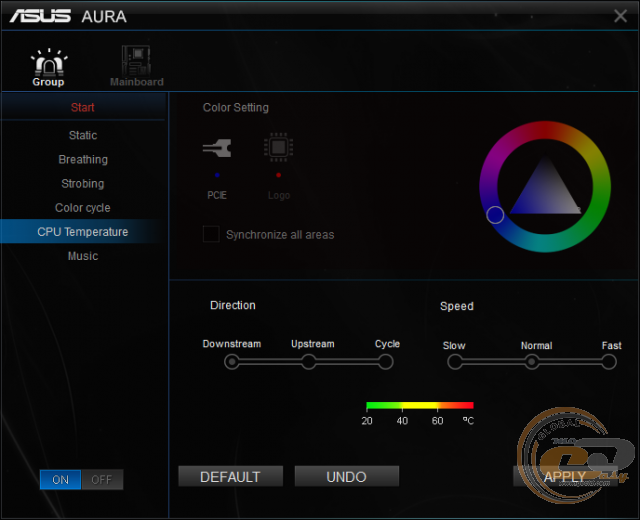

Нікуди не подівся приємний бонус у вигляді оригінальної системи ілюмінації ASUS AURA, регулювати параметри якої можна в комплектному ПЗ.

ASUS X99-E

Налаштуванню піддаються дві зони материнської плати. При цьому ілюмінація може не лише просто горіти певним кольором, а й виступати в ролі світломузики, пульсувати чи наочно відображати за допомогою кольору температуру процесора, спалахуючи червоним в разі перевищення позначки в 60°С. А якщо у вас є кілька продуктів з системою підсвічування ASUS AURA, роботу їх ілюмінації можна синхронізувати.

ASUS X99-E

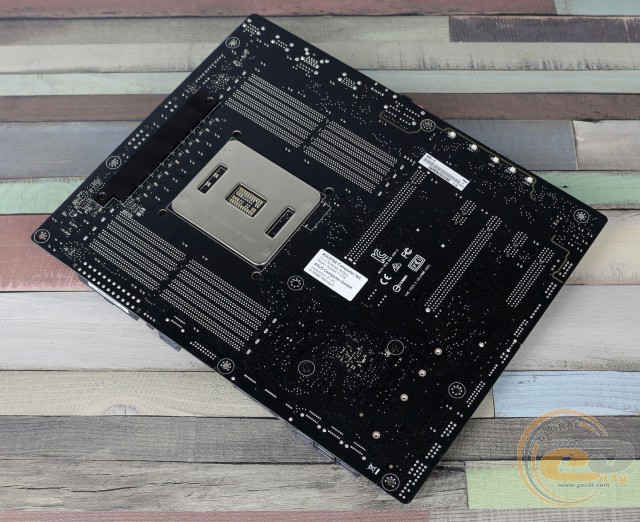

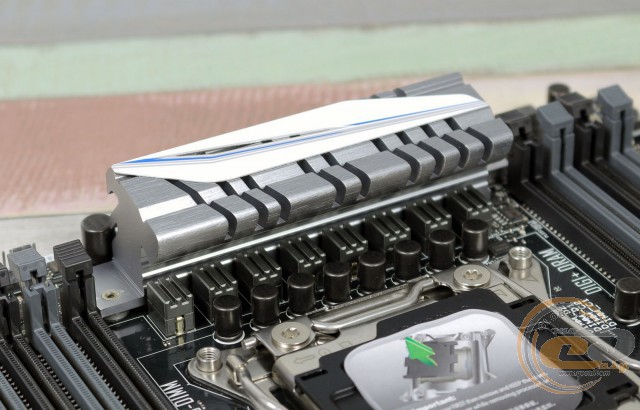

Перевернувши пристрій, ми бачимо традиційну опорну пластину процесорного роз'єма і додатковий радіатор, який відповідає за відведення надлишків тепла від компонентів підсистеми живлення. Також відзначимо той факт, що обидва основні радіатора надійно зафіксовані за допомогою гвинтів, які забезпечують кращу притискну силу, ніж пластикові кліпси.

ASUS X99-E

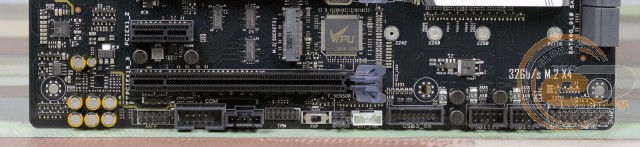

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіо роз'ємів фронтальної панелі, S/PDIF Out, порти COM і TPM, колодка «TB_HEADER» для реалізації інтерфейсу Thunderbolt, колодка підключення фронтальної панелі та перемикач «EZ_XMP», який слугує для активації відповідних XMP-профілів оперативної пам'яті. Додатково відзначимо дві колодки для активації портів USB 2.0 і одну для USB 3.0. Всього на платі силами чіпсета реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх і чотирьох зовнішніх. Що ж стосується USB 3.0, їх також вісім: чотири зовнішні та чотири внутрішні. За роботу п'яти з них відповідає чіпсет, в той час як інші три реалізовані силами контролера ASMedia ASM1074.

ASUS X99-E

ASUS X99-E

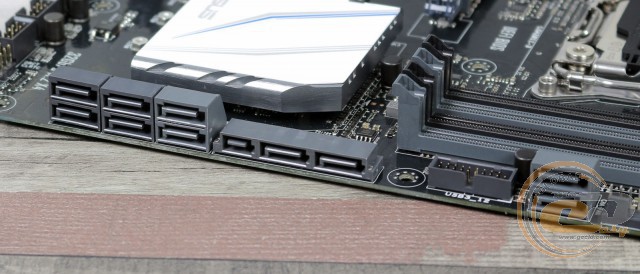

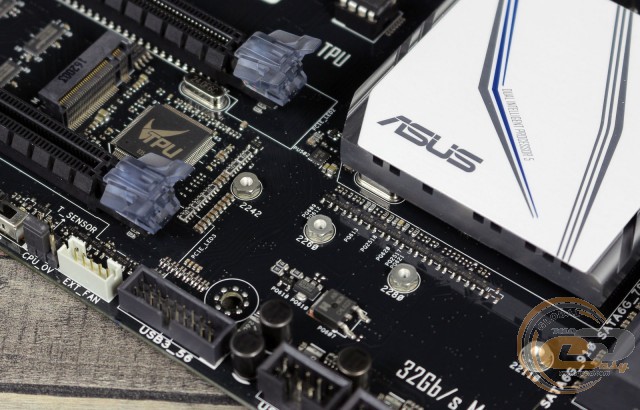

Можливості з організації дискової підсистеми представлені роз'ємом M.2 Socket 3 з максимальною пропускною спроможністю 32 Гбіт/с (підтримуються SSD-накопичувачі форматів M.2 2242, 2260, 2280 і 22110, але тільки в режимі PCIe), вісьмома портами SATA 6 Гбіт/с і одним SATA Express, який сумісний з двома SATA 6 Гбіт/с. Є підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. У зв'язку з нестачею вільних чіпсетних ліній одночасна робота інтерфейсу M.2 Socket 3 і одного зі слотів розширення PCI Express 3.0 x16 (на схемі «PCIe x16_3») неможлива.

ASUS X99-E

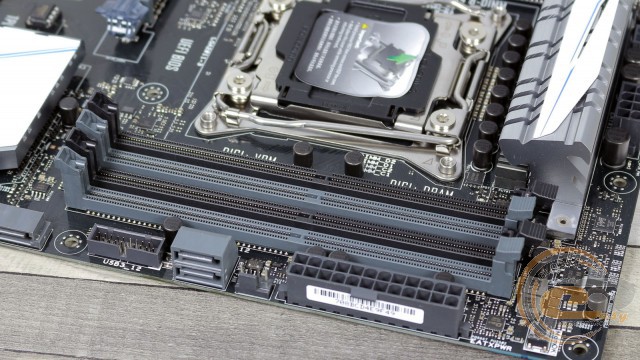

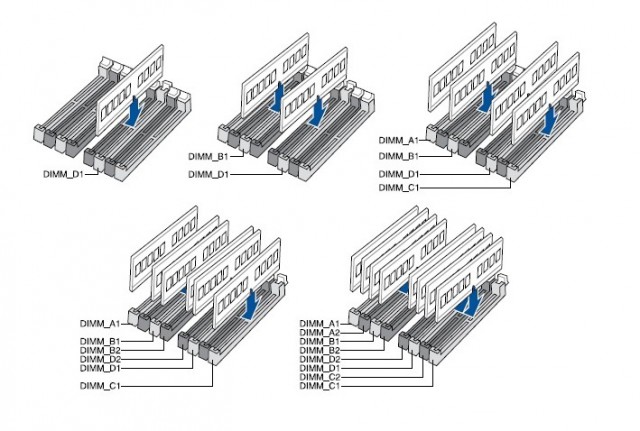

ASUS X99-E оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками лише з одного боку. Оперативна пам'ять може працювати максимум в чотирьохканальному режимі. Для реалізації одного з багатоканальних режимів модулі необхідно встановлювати за однією з наступних схем.

ASUS X99-E

Підтримуються планки, що працюють на частотах до 3200 МГц. Максимальний об’єм пам'яті може досягати 128 ГБ, чого вистачить для будь-яких поставлених завдань.

Додатково відзначимо розташовану на правій стороні друкованої плати колодку для підключення виносної панелі з портами USB 3.0 і кнопку «MemOK!», Яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

ASUS X99-E

ASUS X99-E

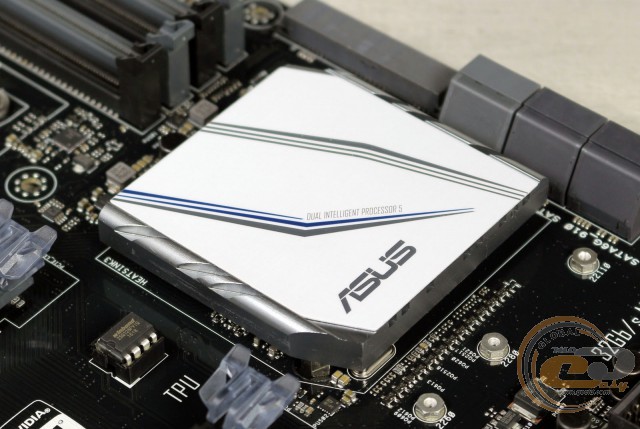

Система охолодження даної моделі складається з двох основних алюмінієвих радіаторів. Один встановлений безпосередньо на чіпсеті Intel X99, тоді як другий відповідає за охолодження польових транзисторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 33,1°C (при розгоні − 33,8°C);
  • радіатор охолодження елементів підсистеми живлення процесора – 54,2°C (при розгоні − 55,9°C);
  • дроселі підсистеми живлення процесора – 63,4°C (при розгоні − 65,2°C).

Отримані результати можна сміливо охарактеризувати як дуже хороші, тому ви матимете достатній запас до критичних значень при розгоні.

ASUS X99-E

ASUS X99-E

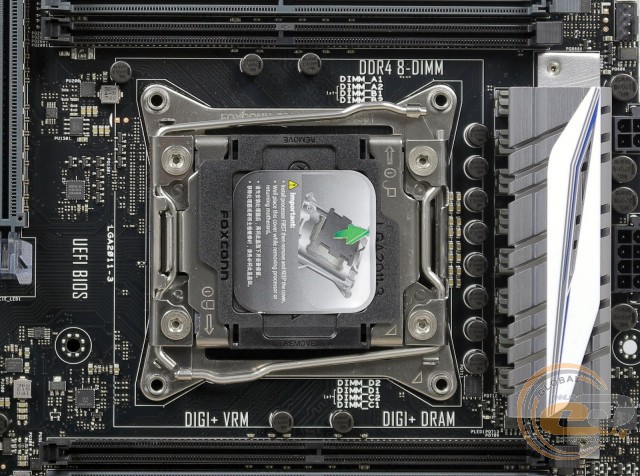

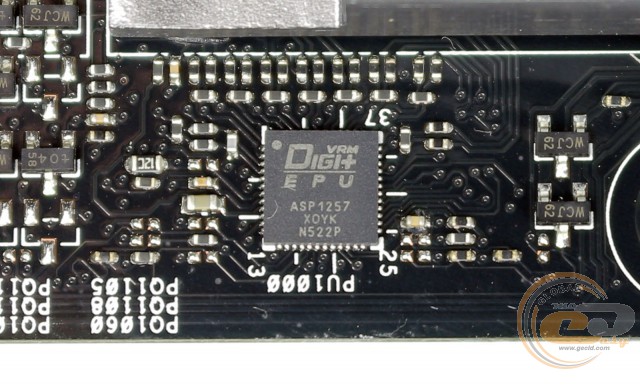

Живлення процесора здійснюється за 8-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1257. Всі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються твердотільні конденсатори та дроселі з феритовим осердям.

Для подачі напруги живлення використовуються основний 24-контактний і два додаткові роз'єми (8- і 4-контактний), що дозволить вам уникнути будь-яких обмежень під час екстремального розгону.

ASUS X99-E

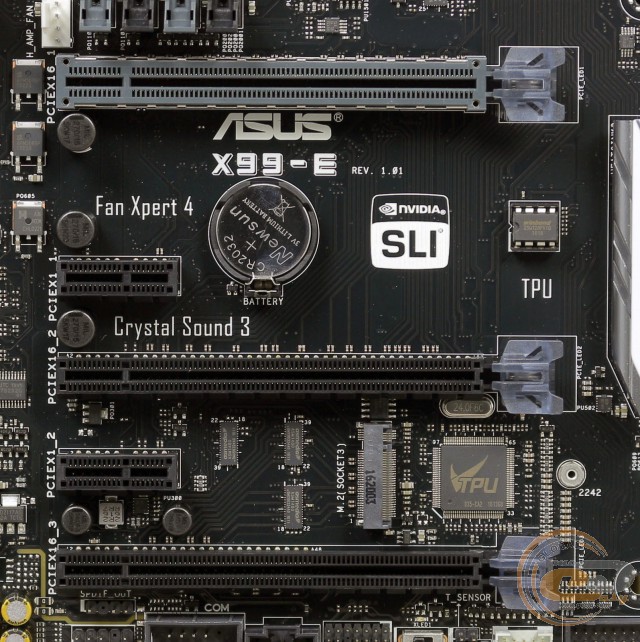

Для розширення функціональності материнської плати є п'ять слотів:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16;
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16.

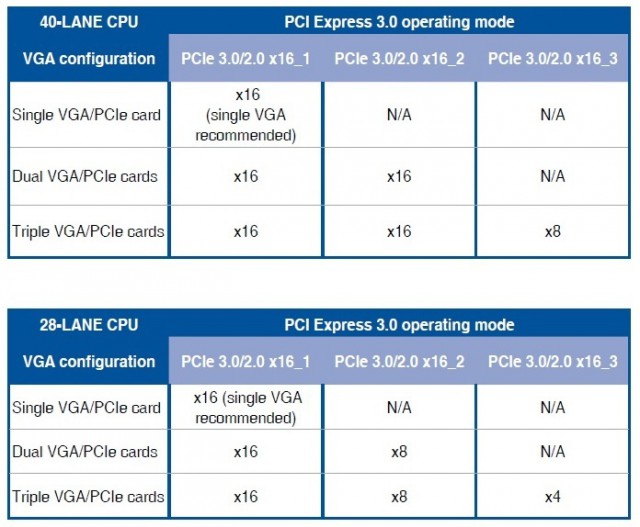

Для встановлення графічних прискорювачів користувачеві доступні 3 слоти PCI Express 3.0 x16, які підключені до процесора та ділять між собою 40 або 28 ліній, у залежності від встановленої моделі CPU. Лінії можуть розподілятися за однією з наступних схем.

ASUS X99-E

У свою чергу слоти PCI Express 2.0 x1 можуть використовуватися для інших плат розширення.

ASUS X99-E

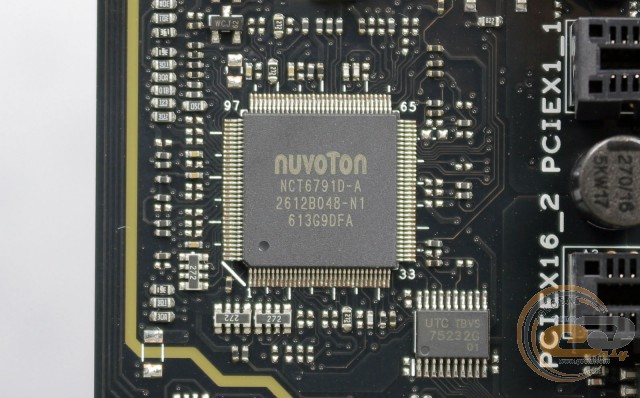

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D-A, яка керує роботою системних вентиляторів, портом COM і забезпечує моніторинг.

ASUS X99-E

Робота трьох портів USB 3.0 реалізована за допомогою контролера ASMedia ASM1074.
