Огляд і тестування материнської плати ASUS P9X79-E WS

Героїня даного огляду, материнська плата ASUS P9X79-E WS, призначена для роботи із процесорами сімейств Intel Sandy Bridge-E і Ivy Bridge-E. Вона пропонує користувачу дійсно широкі можливості організації графічної підсистеми, оскільки крім стандартних для даної платформи 40 ліній PCI Express забезпечує додатково ще 24 лінії, реалізовані завдяки двом мікросхемам-комутаторам PLX PEX 8747. В підсумку у вас буде можливість встановлення чотирьох відеокарт, які працюють за схемою х16+х16+х16+х16, що повинно зацікавити справжніх ігроманів і любителів високих результатів у бенчмарках.

Крім описаної вище особливості, новинка від компанії ASUS має ще цілий ряд переваг, про які ми й поговоримо нижче.

ASUS X79-E WS

Специфікація материнської плати:

Виробник

ASUS

Модель

P9X79-E WS (rev 1.0)

Чіпсет

Intel X79 Express

Процесорний роз’єм

Socket LGA2011

Підтримувані процесори

Intel Core i7 Extreme сімейств Intel Sandy Bridge-E і Ivy Bridge-E

Частота використовуваної пам'яті

2400(O.C.) / 2133(O.C.) / 1866 / 1600 / 1333 / 1066 МГц

Підтримка пам'яті

8 x DDR3 DIMM-слотів з підтримкою до 64 ГБ пам'яті (чотирьохканальний режим роботи)

Слоти розширення

7 x PCI Express 3.0 x16 (CPU)



х16

х16+х16

x16+x16+x16

x16+x16+x16+x16

x16+x8+x8+x8+x16+x8+x8

Дискова підсистема

Чіпсет Intel X79 Express підтримує:

2 x SATA 6 Гбіт/с

4 x SATA 3 Гбіт/с

Підтримка RAID 0, 1, 5, 10

Контролер Marvell 88SE9230 підтримує:

4 x SATA 6 Гбіт/с

Підтримка RAID 0, 1, 10

Контролер ASMedia ASM1061 підтримує:

2 x eSATA 6 Гбіт/с

LAN

2 x Intel WG1210AT (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний ATX12V роз’єм живлення

6-контактний ATX12V роз’єм живлення

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Чотири нікельовані радіатори, з'єднані між собою тепловими трубками

Зовнішні порти I/O

1 х PS/2 (для мишки або клавіатури)

2 x LAN (RJ45)

2 x USB 3.0

10 x USB 2.0

2 x eSATA

1 x Optical S/PDIF out

6 x аудіопортів

1 х клавіша USB BIOS Flashback

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 х USB 2.0 (тип А)

4 x SATA 6 Гбіт/с

6 x SATA 3 Гбіт/с

1 х роз’єм TPM

1 х роз’єм COM

1 х роз’єм IEEE 1394a

1 x конектор виведення звуку на передню панель

1 x S/PDIF out

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х клавіша MemOK!

1 x клавіша ввімкнення

1 x клавіша перезавантаження

1 x індикатор POST-кодів

1 х перемикач TPU

1 х перемикач EPU

1 х перемикач DR_POWER

BIOS

64 Мбіт UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.6, ACPI 2.0а

Multi-language

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

5 x кабелів SATA з прямим конектором

5 x кабелів SATA з Г-подібним конектором

1 х міст 2-Way NVIDIA SLI

1 х міст 3-Way NVIDIA SLI

1 х міст 4-Way NVIDIA SLI

1 х виносна панель із портом COM

1 х виносна панель із портом IEEE 1394a і двома USB 2.0

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

CEB

304,8 х 266,7 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS X79-E WS

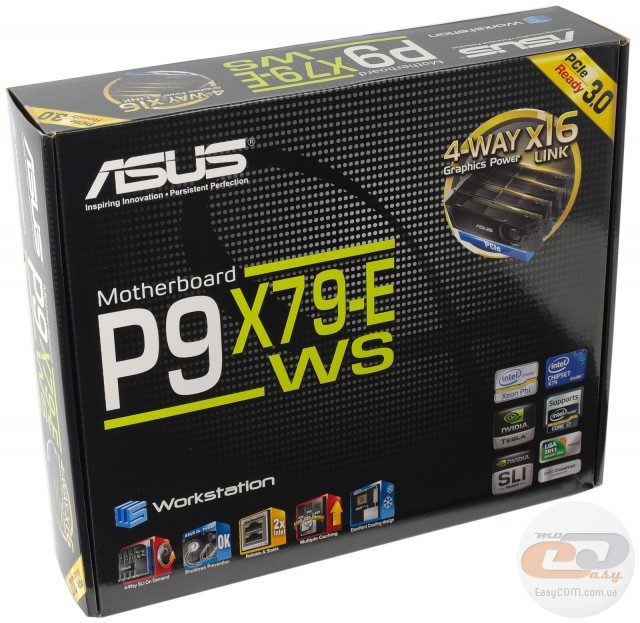

Материнська плата постачається в досить великій коробці із кришкою, яка відкидається вверх. За доброю традицією матеріали упаковки і якість поліграфії знаходяться на вищому рівні. На лицьовій стороні, крім найменування компанії-виробника та моделі пристрою, розташований ряд піктограм і позначень підтримуваних технологій та переваг, до яких ми повернемося трохи пізніше.

ASUS X79-E WS

Глянувши на зворотну сторону, користувач може ознайомитися зі схематичним зображенням тестованої моделі, конфігурацією її інтерфейсної панелі, а також з короткими технічними характеристиками.

ASUS X79-E WS

Уся найцікавіша інформація знаходиться під відкидною кришкою, де зосереджений опис усіх ключових переваг ASUS P9X79-E WS:

  • USB 3.0 Boost – для прискорення роботи інтерфейсу USB 3.0 реалізована підтримка протоколу UASP.
  • USB BIOS Flashback – забезпечує оновлення прошивання BIOS із флеш-накопичувача простим натисканням на відповідну клавішу, розташовану на текстоліті.
  • Fan Xpert+ – інтелектуальна система керування вентиляторами, яка дозволяє досягнути ефективного охолодження комп'ютера при мінімальному рівні шуму.
  • AI Suite II – у комплекті з тестованою моделлю постачається фірмове ПЗ, за допомогою якого можна виконувати тонке налаштування ряду параметрів системи, не заходячи в BIOS.
  • 8-DIMM Design – новинка оснащена вісьмома DIMM-слотами з підтримкою до 64 ГБ оперативної пам'яті в чотирьохканальному режимі роботи.
  • Fanless Thermal Design – висококласна пасивна система охолодження, яка завдяки наявності мідних теплових трубок забезпечує відмінне охолодження всіх ключових елементів материнської плати.
  • Extra 4 SATA 6 GB/s ports – крім двох портів SATA 6 Гбіт/с, реалізованих силами чіпсету, материнська плата пропонує ще чотири додаткові роз’єми, які функціонують завдяки сторонньому контролеру Marvell 88SE9230.
  • 7 PCIE Gen3 x16 slots – у розпорядженні користувача знаходяться сім слотів розширення PCI Express 3.0 x16.
  • Dual Intel LAN - два мережеві порти, реалізовані за допомогою контролерів компанії Intel, забезпечують високу швидкість передачі даних з мінімальним рівнем затримок.
  • 4-Way SLI On Demand – новинка підтримує встановлення до чотирьох графічних прискорювачів з підтримкою технології NVIDIA SLI і розподілом ліній PCI Express 3.0 за наступними схемами: х16 / х16 + х16 / х16 + x16 + х16 / х16 + х16 + х16 + х16.
  • ASUS Dr.Power – це поєднання апаратних (перемикач і LED-індикатор на материнській платі) і програмних інструментів для детектування та індикації проблем із блоком живлення. Воно також дозволяє стежити за рівнем справності БЖ і автоматично створює повідомлення про несправності в його роботі, попереджаючи про можливе відключення системи.
  • NVIDIA SLI & AMD CrossFireX – пристрій підтримує відповідні технології компаній AMD і NVIDIA для більш широких можливостей організації графічної підсистеми.
  • ASUS WorkStation Care – материнська плата має розширену трирічну гарантію.
  • ECC UDIMM – ASUS P9X79-E WS підтримує встановлення традиційних non-ECC-модулів і більш надійних серверних рішень з ECC-корекцією.
  • Multiple Caching - дозволяє прискорити дискову підсистему комп'ютера завдяки використанню твердотільного накопичувача в якості кешу для основного жорсткого диска.

Додатково відзначимо підтримку аудіотехнологій DTS Connect і DTS UltraPC II.

ASUS X79-E WS

ASUS X79-E WS

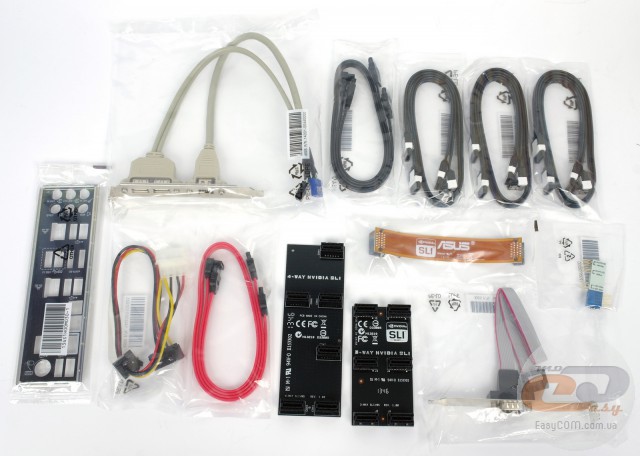

Комплект поставки ASUS P9X79-E WS повністю відповідає високому рівню материнської плати й виглядає наступним чином:

  • посібник користувача;
  • брошура з описом гарантії;
  • диск із драйверами та утилітами;
  • набір ASUS Q-Connectors;
  • десять кабелів SATA;
  • місток 2-Way NVIDIA SLI;
  • місток 3-Way NVIDIA SLI;
  • місток 4-Way NVIDIA SLI;
  • виносна планка з портом COM;
  • виносна планка з двома портами USB 2.0 і одним IEEE 1394a;
  • заглушка інтерфейсної панелі.

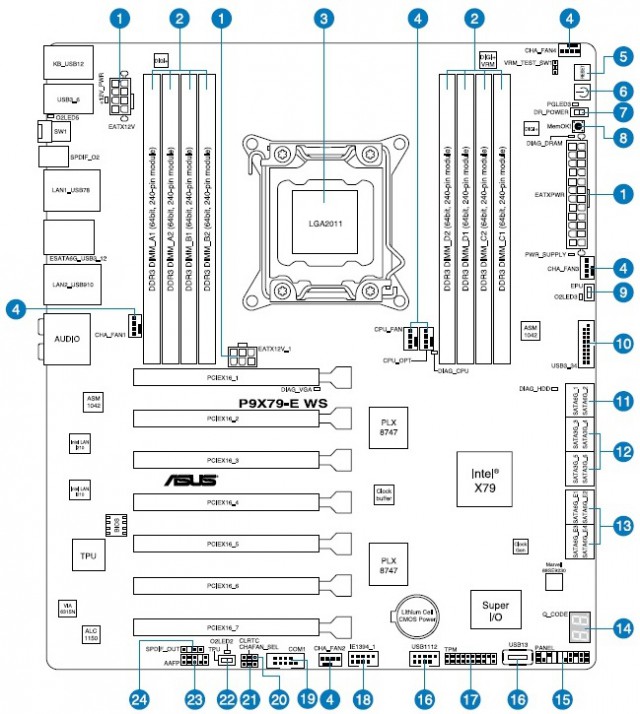

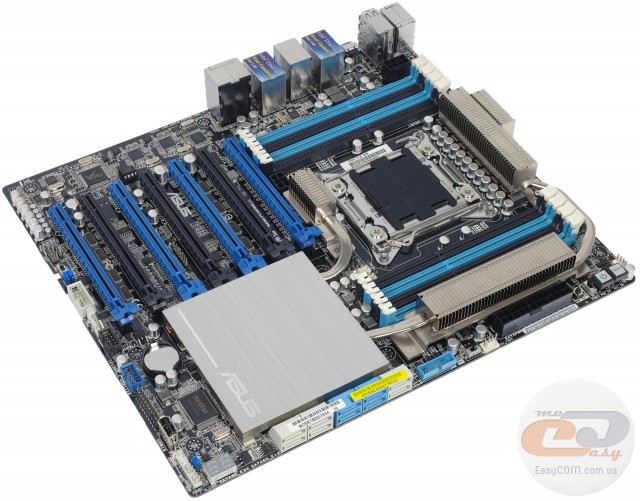

Дизайн і особливості плати

ASUS X79-E WS

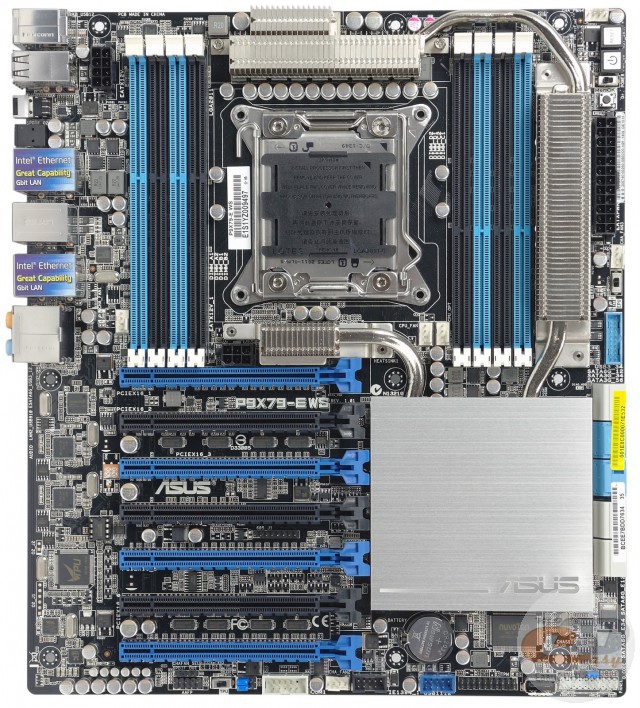

Новинка виконана на матовій друкованій платі чорного кольору серверного формату CEB (304,8 х 266,7 мм), що необхідно врахувати перед купівлею, оскільки далеко не всі корпуси зможуть її розмістити. В її оформленні у першу чергу впадає в око дуже великий радіатор, під яким зазвичай ховається чіпсет. Однак у цьому випадку він також відповідає за охолодження двох мікросхем-комутаторів PLX PEX 8747. У цілому ж система охолодження має відмінний зовнішній вигляд. Функціональні її можливості також повинні бути високими, оскільки радіатори та теплові трубки покриті шаром нікелю, який запобігає процесам окиснення міді.

Незважаючи на дуже щільне компонування набортних елементів, ніяких проблем зі складанням системи на основі ASUS P9X79-E WS у нас не виникло, оскільки всі порти та роз’єми розташовані на оптимальних місцях по краях плати, інтерфейси SATA розпаяні паралельно текстоліту, а DIMM-слоти оснащені засувками тільки з одного боку.

ASUS X79-E WS

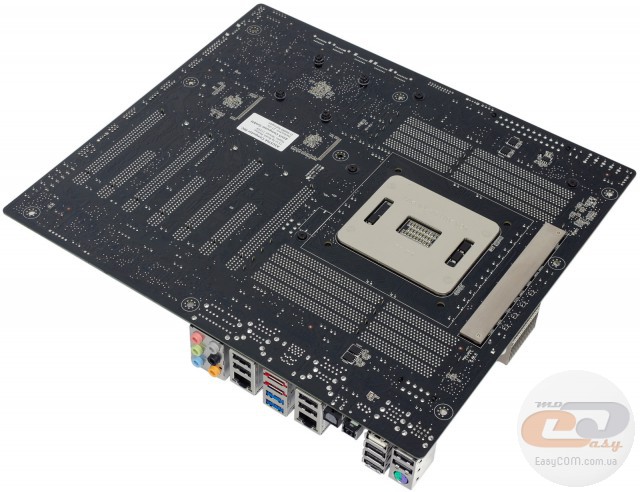

Зворотна сторона друкованої плати новинки зустрічає нас кріпильними гвинтами чотирьох радіаторів, стандартною опорною пластиною процесорного роз’єму, а також невеликим низькопрофільним радіатором, що відповідає за охолодження силових елементів підсистеми живлення процесора, які не помістилися на лицьовій стороні.

ASUS X79-E WS

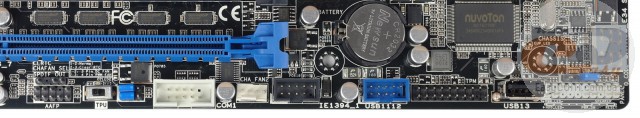

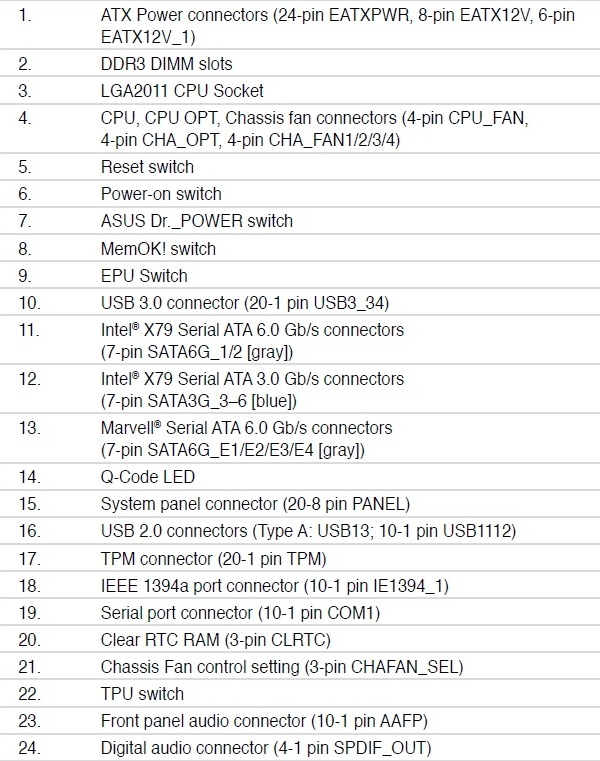

У нижній частині новинки розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, порти IEEE 1394a, COM і TPM, індикатор POST-кодів, перемикач «TPU» (відповідає за автоматичний розгін), джампер для скидання CMOS, один із чотирьох роз’ємів для системного вентилятора, а також колодка підключення фронтальної панелі.

Додатково тут знаходяться: колодка для підключення портів USB 2.0 і роз’єм USB 2.0, виконаний за типом «А». Усього на платі силами чіпсету реалізована підтримка тринадцяти портів USB 2.0: трьох внутрішніх та десяти на інтерфейсній панелі.

ASUS X79-E WS

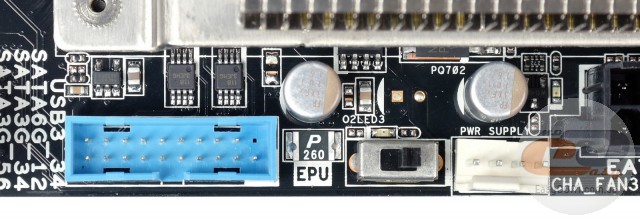

На правій стороні, крім перемикача «EPU», відповідального за активацію режиму енергозбереження й роз’єму для підключення системного вентилятора, розташована колодка для виносної панелі з двома портами USB 3.0. Усього ASUS P9X79-E WS може похвалитися чотирма портами USB 3.0: двома внутрішніми та двома на інтерфейсній панелі. Оскільки чіпсет Intel X79 Express не підтримує даний стандарт, то всі роз’єми реалізовані силами контролера ASMedia ASM1042.

ASUS X79-E WS

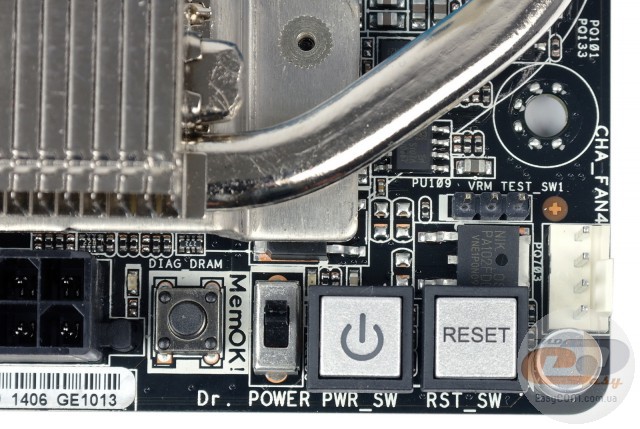

У правому верхньому куті друкованої плати зосереджений ряд досить цікавих елементів, а саме: клавіші ввімкнення, перезавантаження та MemOK! (дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи), а також перемикач DR_POWER. Він відповідає за активацію функції ASUS Dr.Power, що дозволяє постійно стежити за станом напруги живлення. Додатково вона сигналізує у випадку виявлення проблем в роботі блока живлення.

ASUS X79-E WS

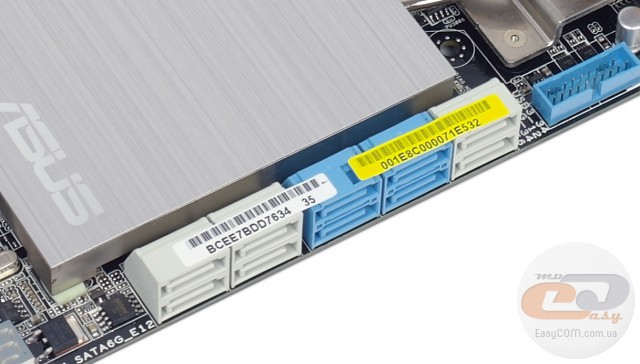

У правому нижньому куті плати, паралельно текстоліту, розташувалися десять портів SATA (чотири SATA 3 Гбіт/с і шість SATA 6 Гбіт/с). Робота шести з них (чотирьох SATA 3 Гбіт/с і двох SATA 6 Гбіт/с) забезпечена силами чіпсету Intel X79 Express. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Функціонування ж чотирьох додаткових портів SATA 6 Гбіт/с забезпечене силами контролера Marvell 88SE9230. Оскільки всі роз’єми SATA розташовані паралельно платі, то навіть найдовші карти розширення не зможуть ускладнити підключення накопичувачів.

ASUS X79-E WS

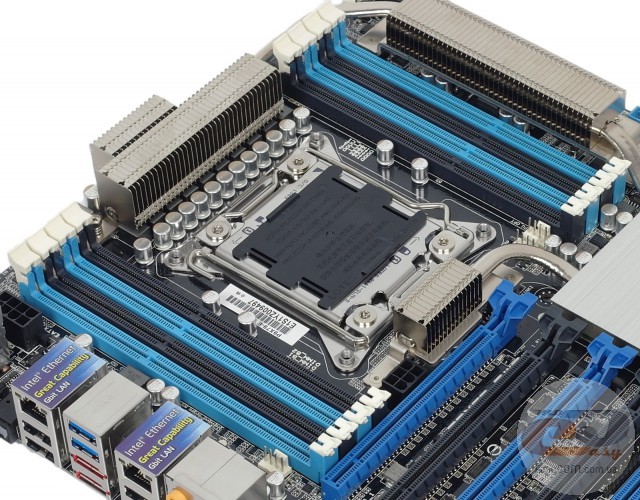

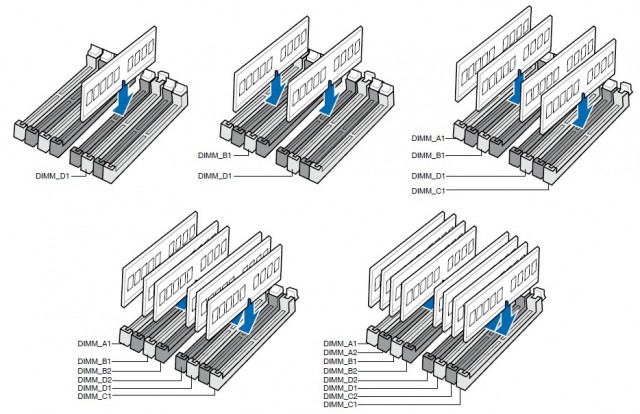

Модель ASUS P9X79-E WS оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати в чотирьохканальному режимі. Для його реалізації модулі необхідно встановлювати за наступною схемою.

ASUS X79-E WS

Підтримуються планки пам'яті, які працюють на частотах від 1066 до 1866 МГц у номінальному режимі та до 2400 МГц у розгоні. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

ASUS X79-E WS

ASUS X79-E WS

ASUS X79-E WS

ASUS X79-E WS

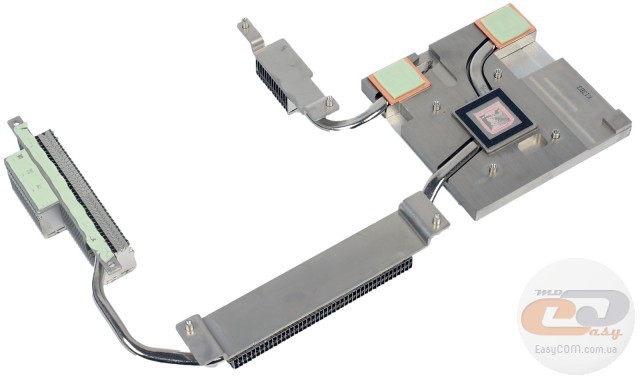

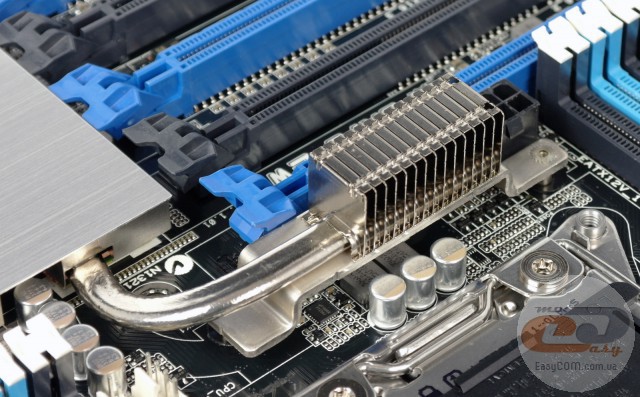

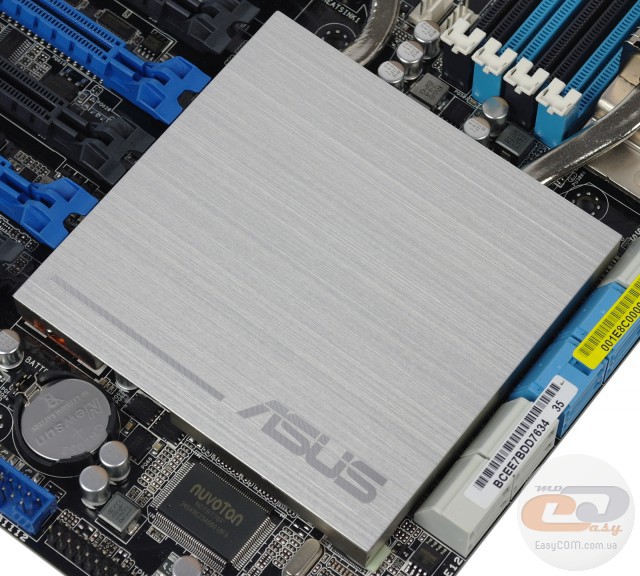

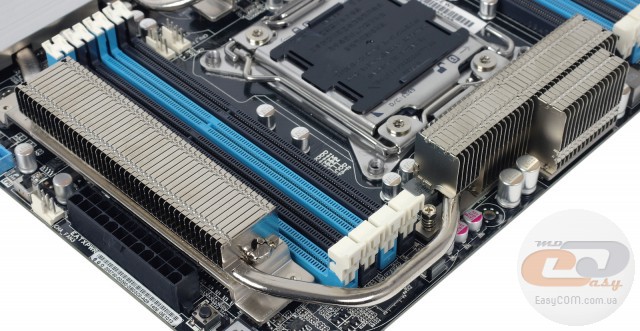

Система охолодження розглянутої плати являє собою досить складну схему, яка містить у собі чотири радіатори, дві мідні теплові трубки та один низькопрофільний радіатор на звороті текстоліту. Дана система охолоджує не тільки чіпсет і польові транзистори, але й дві мікросхеми-комутатори PLX PEX 8747.

У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор на чіпсеті – 43,5°C;
  • радіатори охолодження елементів підсистеми живлення процесора - 42,1°C.

Враховуючи охоплення великої кількості компонентів, отримані результати є досить хорошими.

ASUS X79-E WS

ASUS X79-E WS

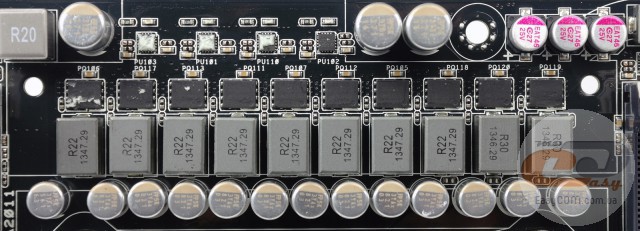

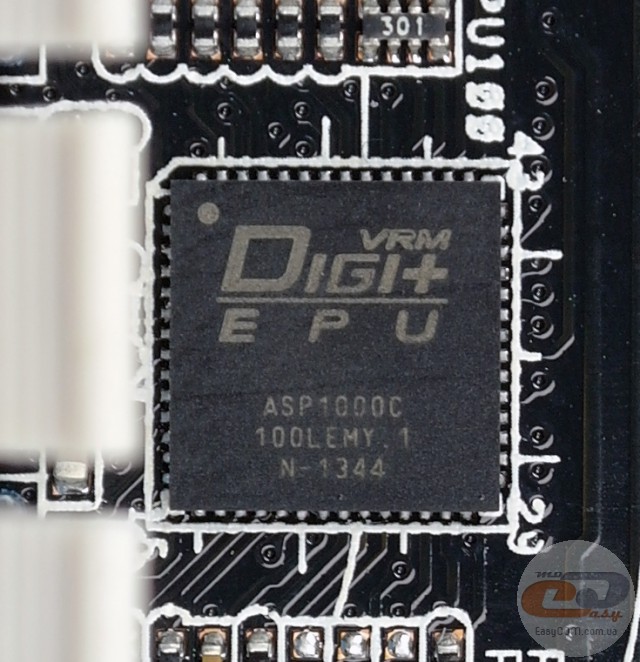

Живлення процесора здійснюється за посиленою 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Ще 4 фази відведені для живлення двох груп DIMM-слотів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1000C із вбудованою підсистемою керування енергоспоживанням DIGI+VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори та дроселі з феритовим осердям.

Для подачі напруги живлення на ASUS P9X79-E WS призначені основний 24-контактний і два додаткові роз’єми (8-контактний і 6-контактний), що дозволить вам уникнути яких-небудь обмежень при екстремальному розгоні.

ASUS X79-E WS

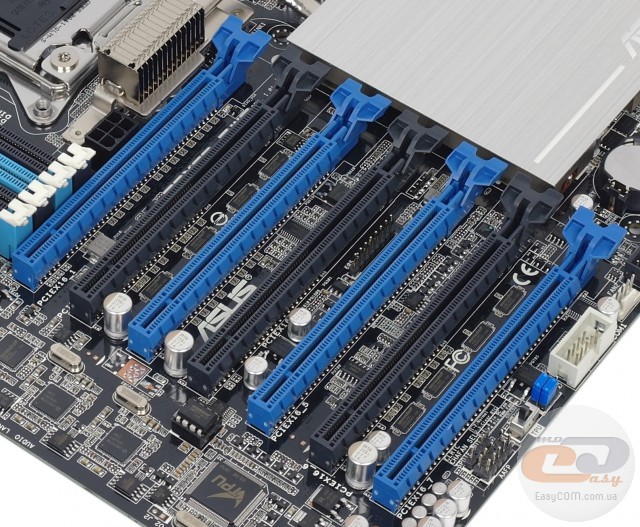

Можливості розширення функціональності материнської плати просто відмінні й представлені сімома слотами PCI Express 3.0 x16. Усі вони підключені до процесора через дві згадані раніше мікросхеми-комутатори PLX PEX 8747, що в підсумку дає шістдесят чотири лінії замість стандартних сорока. З урахуванням підтримки технологій AMD CrossFireX і NVIDIA SLI при встановленні кількох графічних адаптерів лінії розподіляються за наступними схемами:

  • х16;
  • х16+х16;
  • х16+х16+х16;
  • х16+х16+х16+х16.

Якщо ж ви вирішите задіяти всі сім слотів різними платами розширення, то вони працюватимуть за схемою x16+x8+x8+x8+x16+x8+x8.

Окремо відзначимо, що у випадку встановлення пари трьохслотових графічних прискорювачів, наприклад, ASUS Radeon R9 280X MATRIX PLATINUM, в вас у вільному доступі усе ще залишиться один слот, який працює в режимі х8.

ASUS X79-E WS

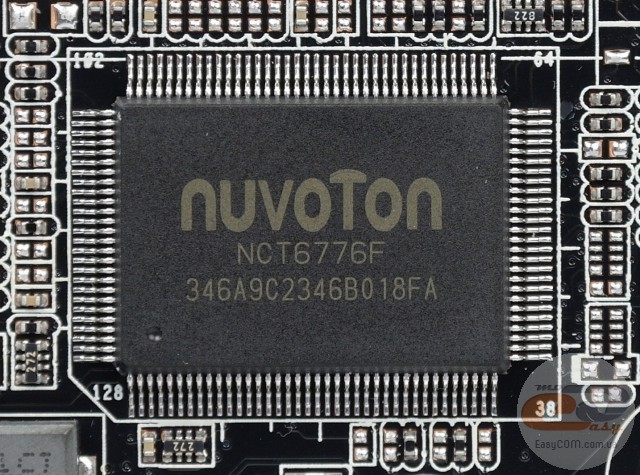

Можливості Multi I/O реалізовані за допомогою мікросхеми NUVOTON NCT6776F, яка керує роботою портів COM і PS/2, системних вентиляторів, а також забезпечує моніторинг.

ASUS X79-E WS

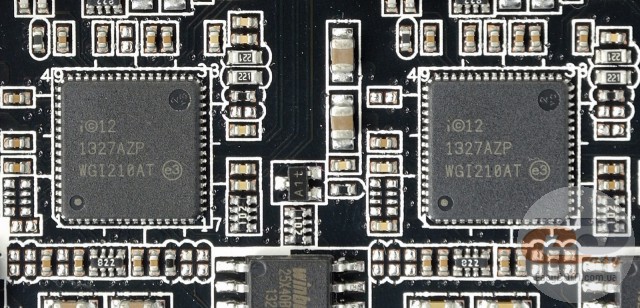

Для підтримки мережевих з'єднань служать два гігабітні LAN-контролери Intel WG1210AT.

ASUS X79-E WS

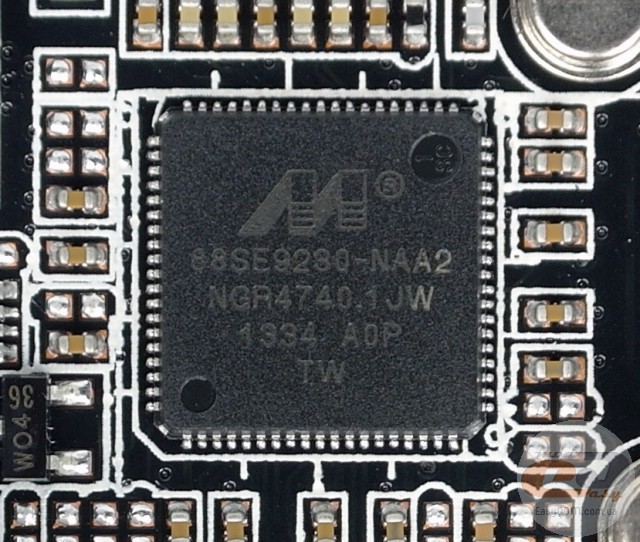

Функціонування чотирьох портів SATA 6 Гбіт/с виконується силами контролера Marvell 88SE9230.

ASUS X79-E WS

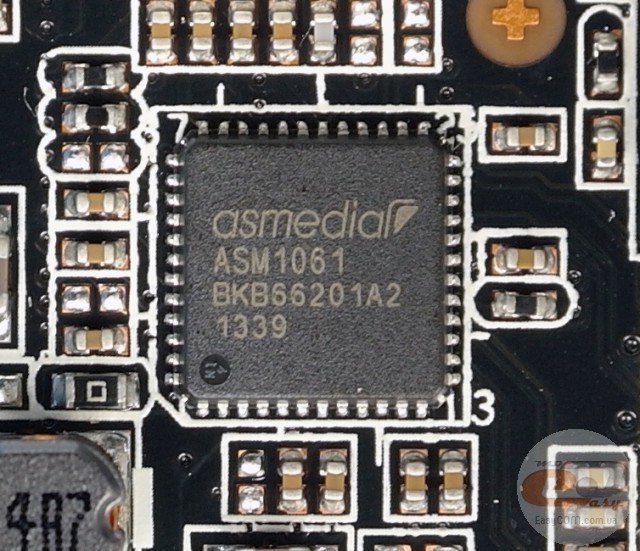

Два порти eSATA 6 Гбіт/с, розташовані на інтерфейсній панелі, функціонують завдяки контролеру ASMedia ASM1061.

ASUS X79-E WS

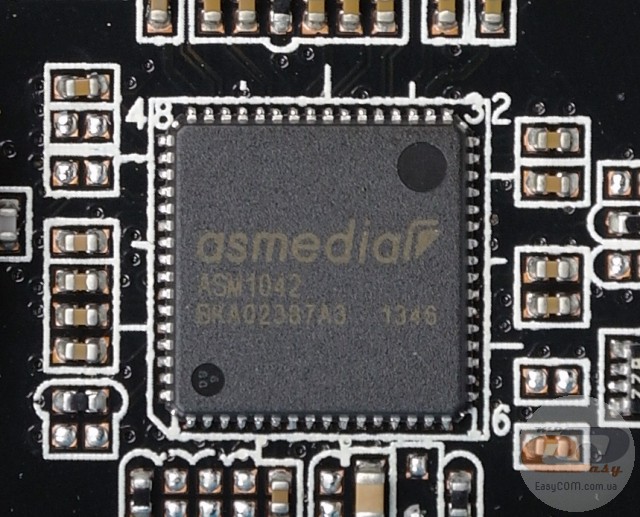

Робота чотирьох портів USB 3.0 забезпечена за допомогою мікросхеми ASMedia ASM1042.

ASUS X79-E WS

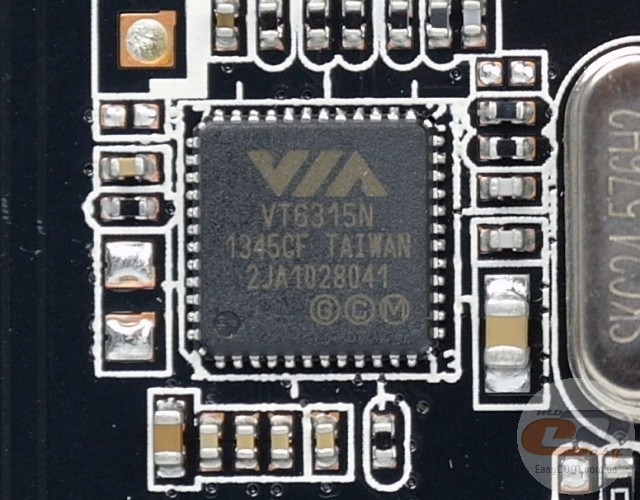

Інтерфейс IEEE1394 реалізований за допомогою контролера VIA VT6315N.

ASUS X79-E WS

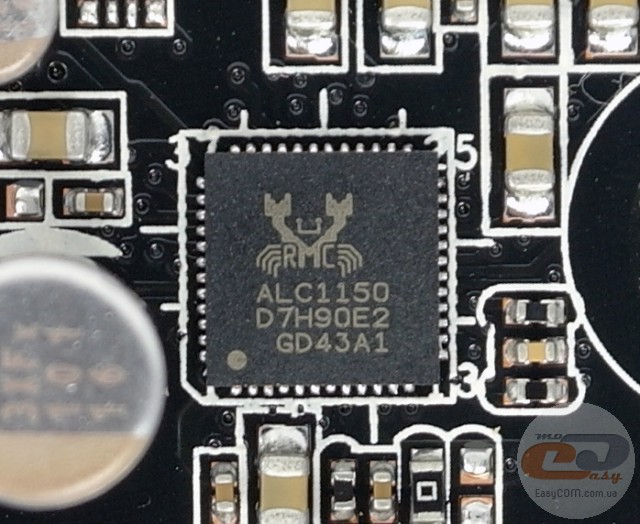

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC1150, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

ASUS X79-E WS

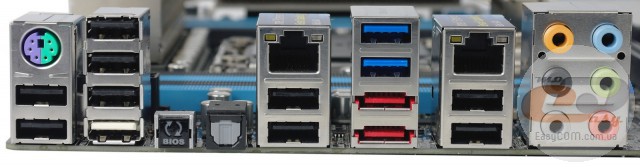

Інтерфейсна панель моделі ASUS P9X79-E WS включає наступні порти:

  • 1 x PS/2 (для мишки або клавіатури)
  • 2 x LAN (RJ45);
  • 2 x USB 3.0;
  • 10 x USB 2.0;
  • 2 х eSATA;
  • 1 x Optical S/PDIF out;
  • 1 х клавіша USB BIOS Flashback;
  • 6 x аудіопортів.

Дану конфігурацію можна сміливо назвати оптимальною, адже в наявності не тільки дійсно велика кількість портів USB, включаючи два USB 3.0, але й два eSATA, можливість зручного оновлення прошивання BIOS і широкі можливості підключення різноманітної акустики. Також не варто забувати про наявність у комплекті поставки двох виносних панелей з портами COM, IEEE 1394 і USB 2.0.

ASUS X79-E WS

ASUS X79-E WS

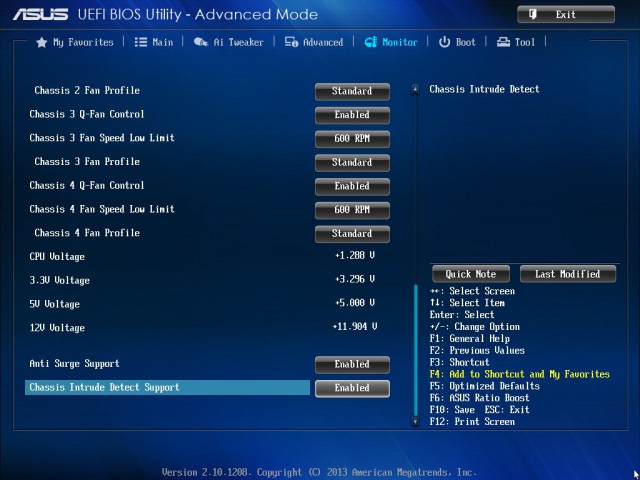

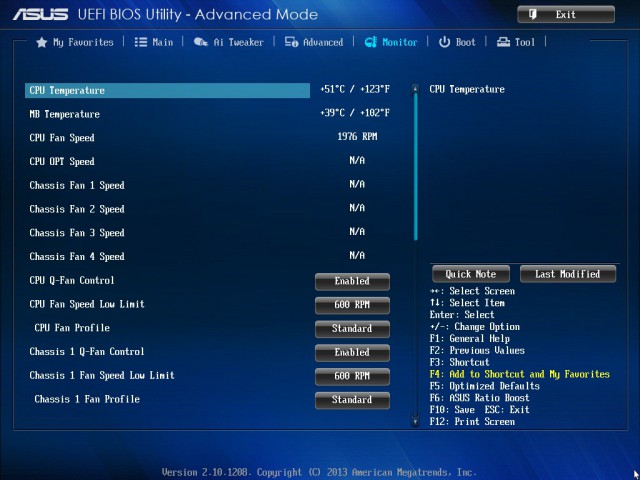

Можливості організації охолодження усередині системного корпусу в ASUS P9X79-E WS дуже хороші. У наявності шість 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як чотири інші призначені для системних вертушок.

UEFI BIOS

ASUS X79-E WS

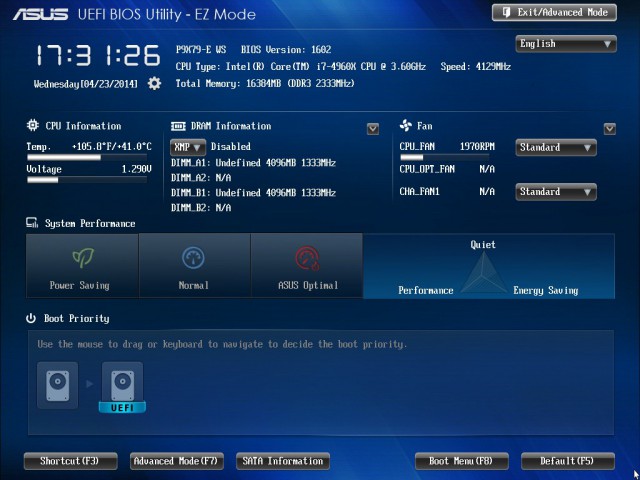

Материнська плата ASUS P9X79-E WS використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS відображається моніторинг температури та напруги на процесорі. Також у цьому розділі можна подивитися версію BIOS, модель процесора та обсяг встановленої оперативної пам'яті.

ASUS X79-E WS

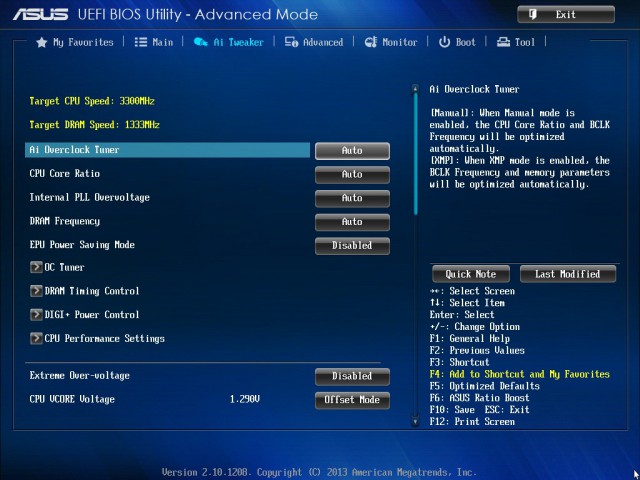

Всі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

ASUS X79-E WS

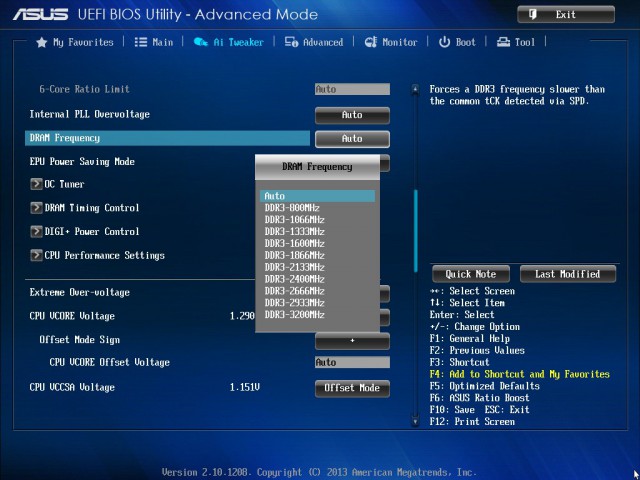

Множник пам'яті дозволяє встановлювати її частоту в межах від 800 до 3200 МГц, хоча в специфікації зазначена лише підтримка модулів зі швидкістю від 1066 до 2400 МГц.

ASUS X79-E WS

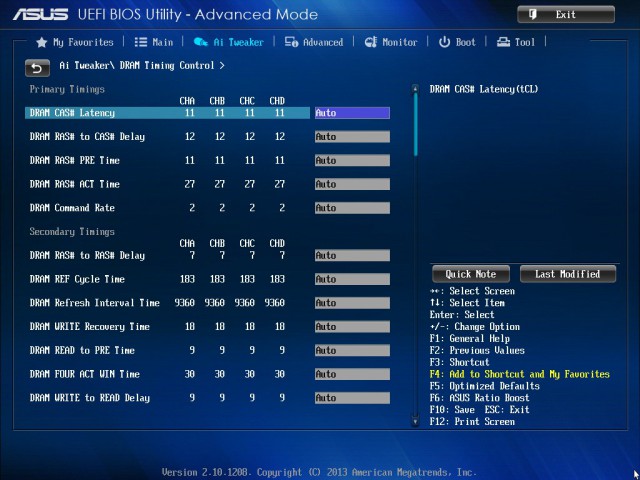

Також, при необхідності можна одержати доступ до регулювань затримок пам'яті.

ASUS X79-E WS

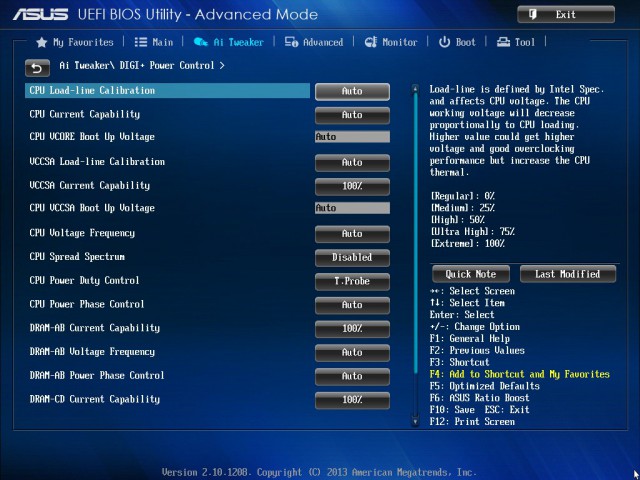

Для збільшення стабільності роботи комп'ютера при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+VRM.

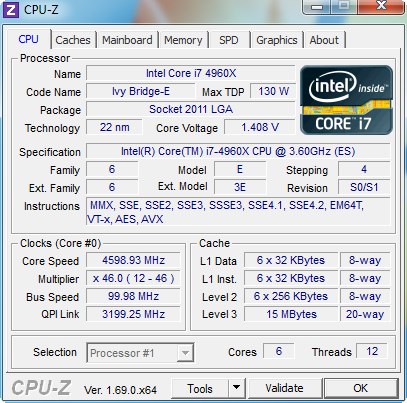

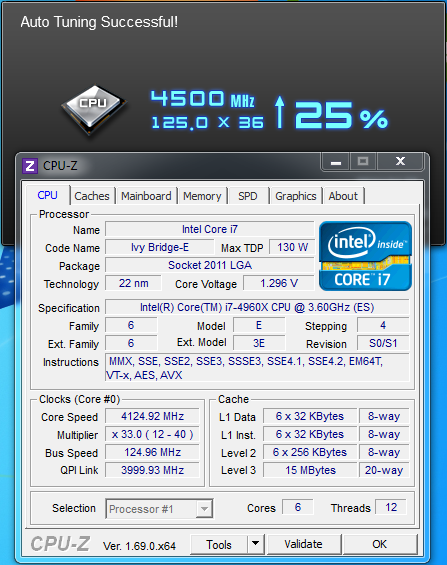

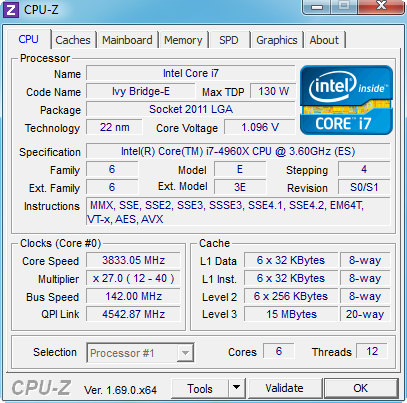

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок



CPU Strap

Auto, 100, 125, 166, 250



Частота системної шини

BCLK Frequency

80,000 – 300,00

0,100

Процесорний множник

CPU Core Ratio

12 – MAX

1

Частота оперативної пам'яті

DRAM Frequency

800, 1066, 1333, 1600, 1866, 2133, 2400, 2666, 2933, 3200



Таймінги оперативної пам'яті

DRAM Timing Control

CAS, RAS to CAS, RAS Pre Time, RAS ACT Time, DRAM Command Rate, RAS to RAS REF Cycle Time, Refresh Interval Time, WRITE Recovery Time, READ to PRE Time, FOUR ACT WIN Time WRITE to READ Delay, DRAM Write Latency, tRRDR, tRRDD, tWWDR, tWWDD, tRWDR, tRWDD, tWRDR, tWRDD, tRWSR, tCCD, tCCDWR





CPU Current Capability

100% – 140%

10%



CPU VCORE Boot Up Voltage

0,800 – 1,700

0,005



VCCSA Current Capability

100% – 130%

10%



CPU VCCSA Boot Up Voltage

0,800 – 1,700

0,005



CPU Fixed Frequency

300 – 500

10



DRAM-AB Current Capability

100% – 130%

10%



DRAM-AB Fixed Frequency

300 – 500

50



DRAM-CD Current Capability

100% – 130%

10%



DRAM-CD Fixed Frequency

300 – 500

50



Long Duration Power Limit

1 – 4096

1



Long Duration Maintained

1 – 123

1



Short Duration Power Limit

1 – 4096

1



Additional Turbo Voltage

0,004 – 1,000

0,004



CPU Core Current Limit

0,125 – 1023,875

0,125



CPU VCORE Manual Voltage

0,800 – 1,700

0,005



CPU VCCSA Manual Voltage

0,800 – 1,700

0,005

Напруга на модулях оперативної пам'яті (канали А і В)

DRAM Voltage (CHA, CHB)

1,200 – 1,990

0,005

Напруга на модулях оперативної пам'яті (канали С і D)

DRAM Voltage (CHC, CHD)

1,200 – 1,990

0,005



CPU PLL Voltage

1,20000 – 2,40000

0,00625



VTTCPU Voltage

0,80000 – 1,70000

0,00625



PCH 1,1V Voltage

1,10000 – 1,70000

0,00625



PCH 1,5V Voltage

1,50000 – 1,80000

0,00625



VTTDR Voltage (CHA, CHB)

0,62500 – 1,10000

0,00625



VTTDR Voltage (CHC, CHD)

0,62500 – 1,10000

0,00625



DRAM CTRL REF Voltage (CHA)

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage (CHA)

0,39500 – 0,63000

0,00500



DRAM CTRL REF Voltage (CHB)

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage (CHB)

0,39500 – 0,63000

0,00500



DRAM CTRL REF Voltage (CHC)

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage (CHC)

0,39500 – 0,63000

0,00500



DRAM CTRL REF Voltage (CHD)

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage (CHD)

0,39500 – 0,63000

0,00500



DRAM Read REF Voltage (CHA)

0,38500 – 0,61500

0,00500



DRAM Read REF Voltage (CHB)

0,38500 – 0,61500

0,00500



DRAM Read REF Voltage (CHC)

0,38500 – 0,61500

0,00500



DRAM Read REF Voltage (CHD)

0,38500 – 0,61500

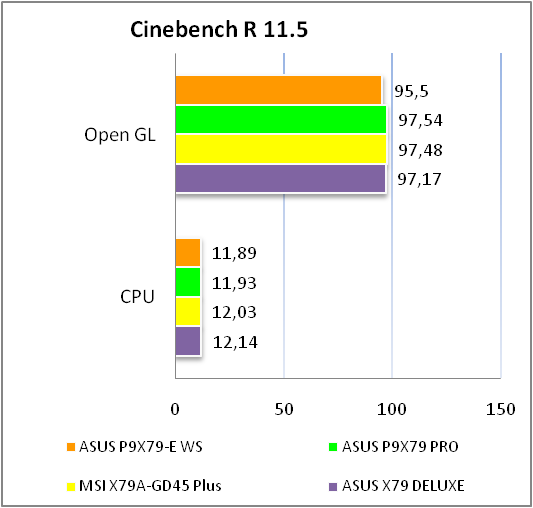

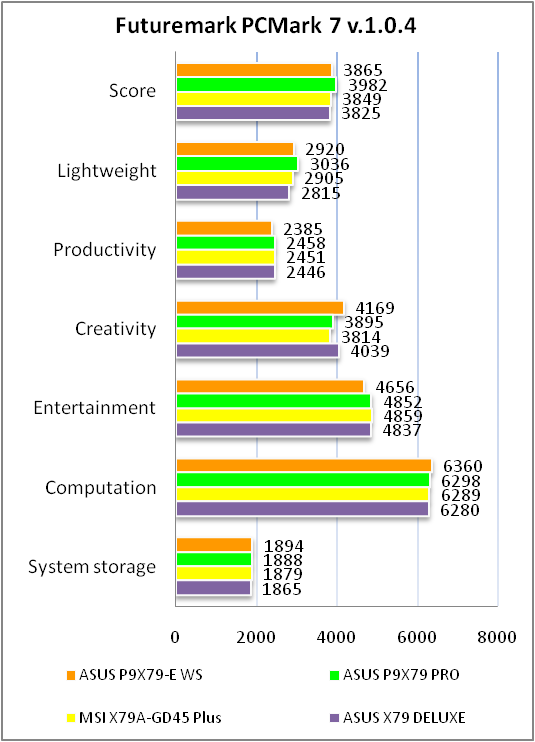

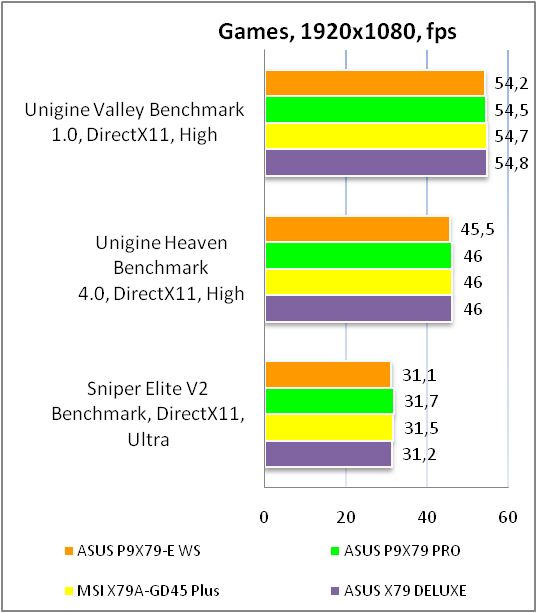

0,00500
