Огляд і тестування материнської плати ASUS X79-DELUXE
25-09-2013
У зв'язку з недавнім анонсом нових процесорів сімейства Intel Ivy Bridge-E, з одним із представників якого ми вже встигли вас познайомити, цілком логічно зріс інтерес і до материнських плат платформи Socket LGA2011. Незважаючи на те, що фактично всі рішення, випущені раніше на основі чіпсету Intel X79 Express, сумісні з новими процесорами після оновлення прошивання BIOS, багато компаній-виробників вирішили оновити свої модельні ряди. Так і з'явилася на світ материнська плата ASUS X79-DELUXE, яка прийшла на зміну розглянутій нами раніше ASUS P9X79 DELUXE. Давайте ж подивимося що, крім оновлення дизайну та нової технології Dual Intelligent Processors 4, відрізняє героїню нашого огляду від своєї попередниці:
|
ASUS X79-DELUXE |
|
USB 3.0 зовнішні/внутрішні |
6/2 |
6/2 |
USB 2.0 зовнішні/внутрішні |
4/8 |
4/8 |
Оперативна пам'ять |
8 x DIMM до 64 ГБ |
8 x DIMM до 64 ГБ |
PCI-E x16 |
4 х16 х16+х16 х16+х8+х8 х16+х8+х8+х4 |
4 х16 х16+х16 х16+х8+х8 х16+х8+х8+х8 |
PCI-E x1 |
2 |
2 |
PCI |
Немає |
Немає |
Аудіовиходи |
5 |
6 |
SATA 6 Гбіт/с |
8 |
4 |
SATA 3 Гбіт/с |
4 |
4 |
eSATA |
2 |
2 |
mSATA |
Немає |
Немає |
Thunderbolt |
Немає |
Немає |
LAN |
2 |
2 |
Wi-Fi |
IEEE 802.11 a/b/g/n/ac |
IEEE 802.11 a/b/g/n |
Bluetooth |
Так, версії 4.0 |
Так, версії 3.0 |
Формат |
ATX |
ATX |
У цілому, ASUS X79-DELUXE виглядає цілком логічним оновленням лінійки на догоду сучасним вимогам. Як видно в представленій вище порівняльній таблиці, новинка виділяється в кращу сторону завдяки підтримці сучасного високошвидкісного стандарту IEEE 802.11ac, а також більшої кількості портів SATA 6 Гбіт/с. Як ми знаємо, чіпсет Intel X79 Express підтримує всього два інтерфейси SATA 6 Гбіт/с, що видає його похилий вік за мірками IT-індустрії, тому для реалізації додаткових шести портів виробнику довелося піти на хитрість, підключивши один із відповідних контролерів до чотирьох із сорока доступних процесорних ліній PCI Express 3.0. Саме із цієї причини при роботі із чотирма графічними прискорювачами ми одержимо схему х16+х8+х8+х4, а не х16+х8+х8+х8, як в ASUS P9X79 DELUXE.
Також не варто забувати про те, що ASUS X79-DELUXE є більш сучасним рішенням, відповідно, вона одержала оновлену елементну базу та «топовий», на момент написання огляду, аудіокодек від Realtek. А тепер пропонуємо перейти безпосередньо до огляду новинки, і почати його, за традицією, з вивчення специфікації.
Специфікація материнської плати ASUS X79-DELUXE:
Виробник |
ASUS |
|
Модель |
X79-DELUXE (rev 1.0) |
|
Чіпсет |
Intel X79 Express |
|
Процесорний роз’єм |
Socket LGA2011 |
|
Підтримувані процесори |
Intel Core i7 Extreme сімейств Intel Sandy Bridge-E і Ivy Bridge-E |
|
Частота використовуваної пам'яті |
2800(O.C.) / 2400(O.C.) / 2133(O.C.) / 1866 / 1600 / 1333 / 1066 МГц |
|
Підтримка пам'яті |
8 x 1.5V DDR3 DIMM слотів з підтримкою до 64 ГБ пам'яті |
|
Слоти розширення |
4 x PCI Express 3.0 x16 (CPU)
|
х16 х16+х16 х16+х8+х8 х16+х8+х8+х4 |
2 x PCI Express 2.0 x1 |
||
Дискова підсистема |
Чіпсет Intel X79 Express підтримує: 2 x SATA 6 Гбіт/с 4 x SATA 3 Гбіт/с Підтримка RAID 0, 1, 5, 10 Два контролери ASMedia ASM1061 підтримують: 2 x SATA 6 Гбіт/с 2 x eSATA 6 Гбіт/с Контролер Marvell 88SE9230 підтримує: 4 x SATA 6 Гбіт/с |
|
LAN |
1 x Intel 82579V (10/100/1000 Мб/с) 1 x Realtek 8111GR (10/100/1000 Мб/с) |
|
Wi-Fi |
Двохсмуговий модуль 802.11a/b/g/n/ac (2,4 і 5 ГГц) |
|
Bluetooth |
Bluetooth 4.0 |
|
Звукова підсистема |
Кодек Realtek ALC1150 8-канальний звук SPDIF Out |
|
Живлення |
24-контактний роз’єм живлення ATX 8-контактний ATX12V роз’єм живлення |
|
Вентилятори |
2 x роз’єми вентилятора CPU (4-пін) 4 x роз’єми підключення системних вентиляторів (4-пін) |
|
Охолодження |
Алюмінієвий радіатор на MOSFET, з'єднаний тепловою трубкою з додатковим радіатором Алюмінієвий радіатор на чіпсеті, з'єднаний тепловий трубкою з додатковим радіатором |
|
Зовнішні порти I/O |
2 x LAN (RJ45) 6 x USB 3.0 4 x USB 2.0 2 x eSATA 1 x Optical S/PDIF out 5 x аудіопортів 2 x роз’єми для антен Wi-Fi і Bluetooth 1 х клавіша USB BIOS Flashback |
|
Внутрішні порти I/O |
1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-пін) 4 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 8 x SATA 6 Гбіт/с 4 x SATA 3 Гбіт/с 1 х TPM 1 x конектор виведення звуку на передню панель 1 x S/PDIF out 1 x блок конекторів передньої панелі 1 x джампер для скидання CMOS 1 х клавіша MemOK! 1 х роз’єм DRCT 1 х клавіша Direct Key 1 x клавіша ввімкнення 1 x клавіша перезавантаження 1 x перемикач TPU 1 x перемикач EPU |
|
BIOS |
64 Mb UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0 |
|
Комплектація |
посібник користувача брошура з описом гарантії диск із драйверами та утилітами 1 х набір ASUS Q-Connectors 4 x кабелі SATA 3 Гбіт/с 6 x кабелів SATA 6 Гбіт/с 1 х міст 2-Way NVIDIA SLI 1 х міст 3-Way NVIDIA SLI 1 х комбінована антена Wi-Fi і Bluetooth 1 х заглушка інтерфейсної панелі |
|
Форм-фактор, розміри, мм |
ATX 305 х 244 |
|
Сайт виробника |
ASUS |

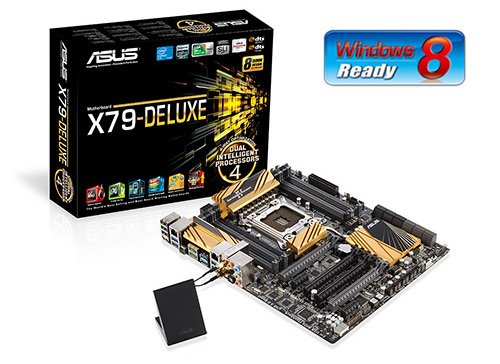

Упаковка та комплектація
Як і в більшості сучасних материнських плат компанії, оформлення коробки ASUS X79-DELUXE виконане в новому стилі, де переважають здебільшого чорний і жовтий кольори. Що стосується корисної інформації, то її досить багато:
- Dual Intelligent Processors 4 with 4-Way Optimization – плата оснащена двома інтелектуальними чіпами: енергетичним процесором (Energy Processing Unit – EPU) і TurboV-процесором (TurboV Processing Unit – TPU). Четверте покоління цих мікросхем працює разом із цифровою системою живлення DIGI+ і технологією Fan Xpert 2, що дозволяє виконувати тонку оптимізацію роботи системи залежно від поточних потреб користувача.

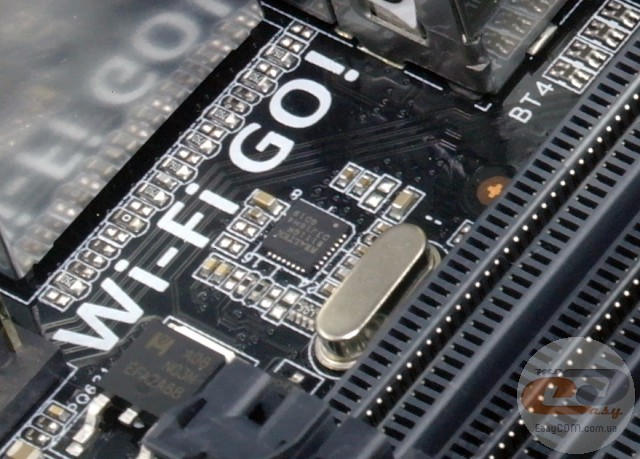

- Wi-Fi GO! - інтегрований модуль бездротових інтерфейсів Wi-Fi a/b/g/n/ac і Bluetooth 4.0 дозволить вам підключатися до бездротових мереж і використовувати ПК у якості точки доступу для інших мультимедійних пристроїв. Також підтримуються функції керування ПК за допомогою смартфона, обмін файлами між комп'ютером і портативними пристроями та Media Streaming Hub (відтворення мультимедійних файлів по бездротовій мережі).
Мабуть, однією з основних переваг даної моделі є її відповідність концепції 5X PROTECTION, яка включає наступні особливості:
- завдяки наявності спеціальних запобіжників, материнська плата має підвищений ступінь захисту від пошкоджень, отриманих внаслідок короткого замикання або подачі надмірного струму;
- є захист від електростатичного розряду;
- елементна база новинки містить у собі винятково японські твердотільні конденсатори з підвищеним терміном служби при робочій температурі до 105°С (до 5 000 годин);
- інтерфейсна панель виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому та має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою;
- останнім по порядку, але не за значимістю є використання цифрової системи живлення DIGI+ Power Control, яка відповідає стандарту Intel VRD 12.5.
Додатково відзначимо підтримку ASUS SSD Caching II, AMD CrossFireX, NVIDIA SLI, а також аудіотехнологій DTS Connect і DTS Ultra PC II.
На звороті кришки, яка відкидається вверх, знаходиться опис наступних переваг ASUS X79-DELUXE:
- USB BIOS Flashback – забезпечує оновлення прошивання BIOS із флеш-накопичувача простим натисканням на відповідну клавішу, розташовану на текстоліті.
- USB 3.0 Boost – для прискорення інтерфейсу USB 3.0 реалізована підтримка протоколу UASP.
- UEFI BIOS – ASUS X79-DELUXE оснащується прошиванням BIOS із приємним графічним інтерфейсом, основаним на мікрокоді UEFI. Для спрощення роботи користувача, зміни в налаштування можна вносити за допомогою миші.
- Network iControl – за допомогою комплектного ПЗ користувач може в реальному часі контролювати мережеву активність ПК, а також встановлювати кожній програмі пріоритети доступу до мережевих ресурсів.
- Fan Xpert 2 – інтелектуальна система керування вентиляторами, яка дозволяє досягнути ефективного охолодження комп'ютера при мінімальному рівні шуму.
Під відкидною кришкою цілком очікувано виявилося оглядове вікно, через яке користувач зможе ознайомитися з дизайном материнської плати.
На звороті коробки повторно відзначені основні переваги новинки, а також розташоване її схематичне зображення та коротка специфікація.

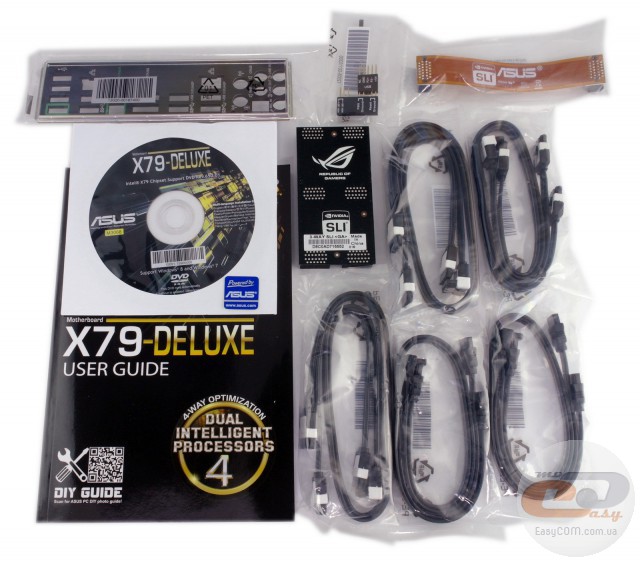

Комплект поставки материнської плати ASUS X79-DELUXE цілком відповідає її високому рівню. Крім звичного диска з ПЗ, посібника користувача та заглушки інтерфейсної панелі, в коробці ми виявили:
- чотири шлейфи SATA 3 Гбіт/с;
- шість шлейфів SATA 6 Гбіт/с;
- набір ASUS Q-Connectors, який суттєво полегшить процес підключення фронтальної панелі корпусу ПК;
- міст 2-Way NVIDIA SLI;
- міст 3-Way NVIDIA SLI;
- комбіновану антену Wi-Fi і Bluetooth.
Дизайн і особливості плати

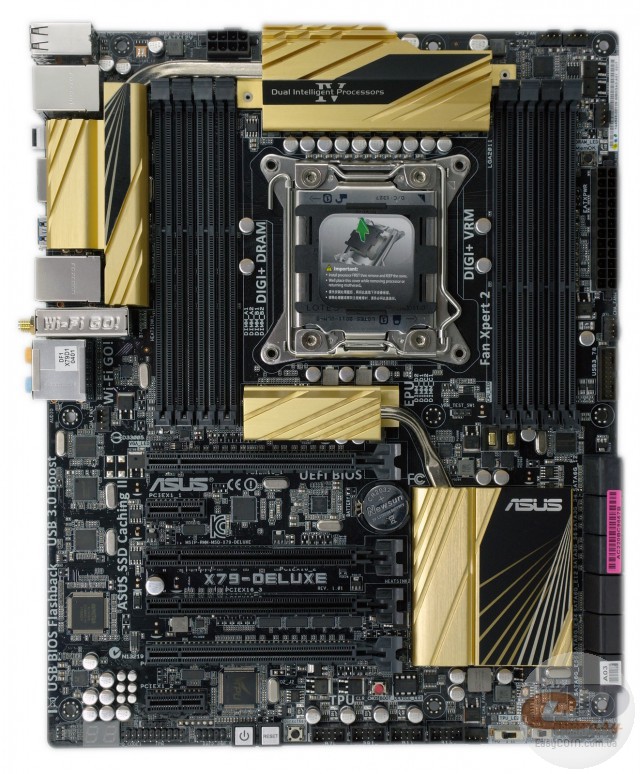

Материнська плата виконана на текстоліті чорного кольору формату ATX. Як дизайн, так і компонування набортних елементів не викликали в нас ніяких зауважень. Усі основні порти та роз’єми розташовані на оптимальних місцях і не викличуть незручностей при складанні й подальшій експлуатації системи.

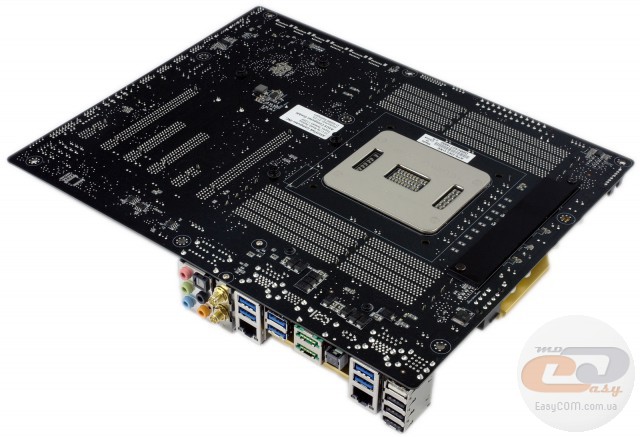

Глянувши на зворотну сторону друкованої плати, можна звернути увагу на підсилювальну пластину процесорного роз’єму та низькопрофільний алюмінієвий радіатор, який відповідає не тільки за охолодження силових елементів, але й виступає в якості опорної пластини для радіатора, який охолоджує польові транзистори. Також можна відзначити, що всі радіатори надійно закріплені за допомогою гвинтів.

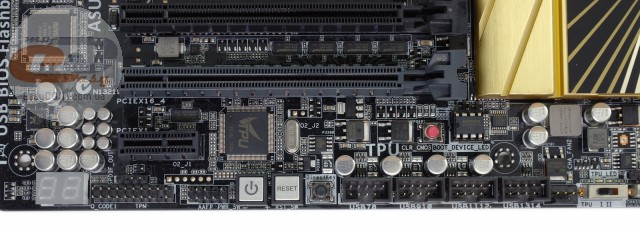

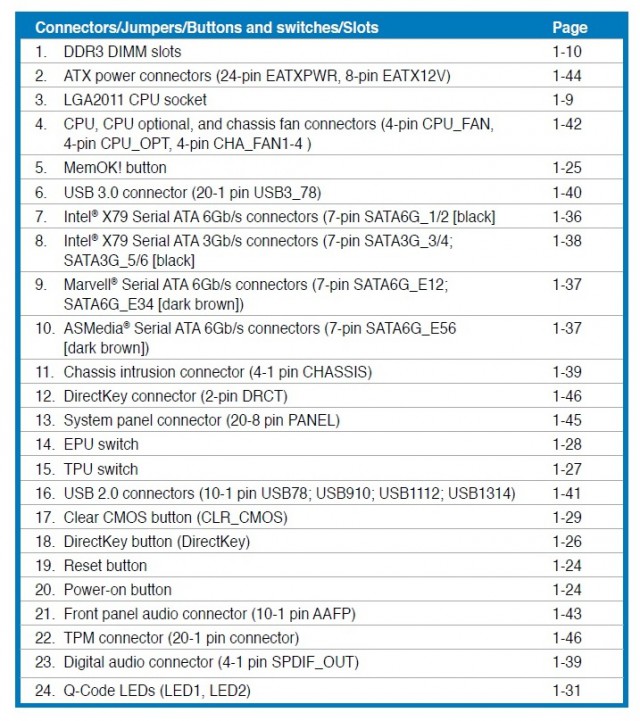

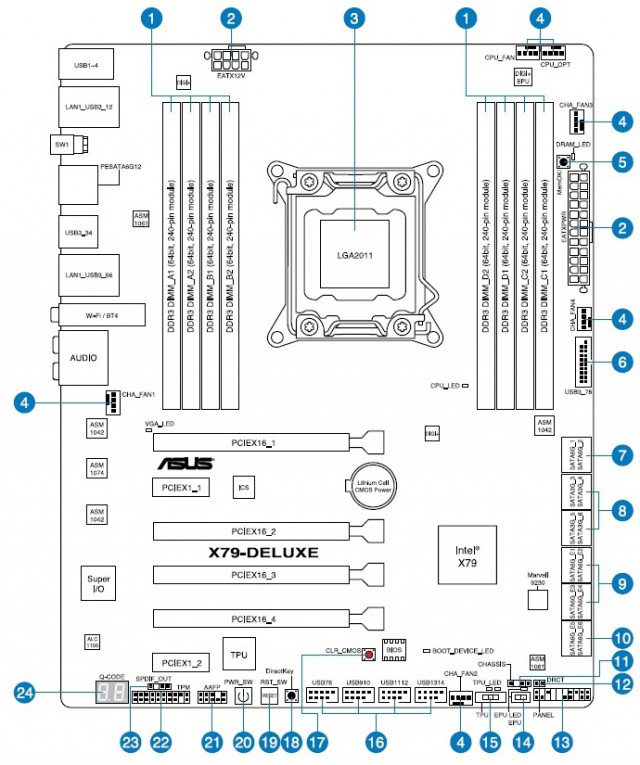

У нижній частині моделі ASUS X79-DELUXE розташовані наступні елементи: індикатор POST-кодів, роз’єми TPM і S/PDIF out, колодка для підключення аудіороз’ємів фронтальної панелі, клавіші ввімкнення та перезавантаження, клавіша DirectKey для швидкого доступу до BIOS і чотири колодки для підключення портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка дванадцяти портів USB 2.0: восьми внутрішніх і чотирьох на інтерфейсній панелі.
Окремого згадування заслуговують два невеликі перемикачі: TPU і EPU. Перший має три положення: «Вимкн.», «1» (автоматичний розгін системи за допомогою збільшення множника) і «2» (автоматичний розгін за допомогою збільшення частоти системної шини та процесорного множника). Також необхідно пам'ятати, що функцію розгону слід активувати до ввімкнення ПК.
Другий тумблер має всього два положення й відповідає за активацію функції енергозбереження (EPU).

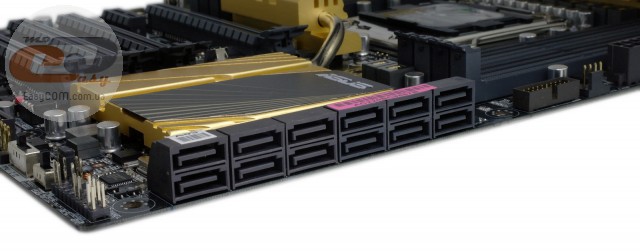

У правому куті плати, паралельно текстоліту, розташувалися дванадцять портів SATA (чотири SATA 3 Гбіт/с і вісім SATA 6 Гбіт/с). Робота шести з них (чотирьох SATA 3 Гбіт/с і двох SATA 6 Гбіт/с чорного кольору) забезпечена силами чіпсету Intel X79 Express. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Функціонування ж шести додаткових портів SATA 6 Гбіт/с коричневого кольору забезпечене силами двох контролерів ASMedia ASM 1061 і одного Marvell Pcie 9230. Оскільки всі роз’єми SATA розташовані паралельно платі, то навіть найдовші карти розширення не зможуть ускладнити підключення накопичувачів.
Поруч із портами SATA, крім роз’єму для підключення системного вентилятора, присутня колодка підключення виносної панелі з портами USB 3.0. Усього на новинці за допомогою мікросхеми ASMedia ASM 1074 і двох контролерів ASMedia ASM 1042 реалізована підтримка восьми портів USB 3.0: двох внутрішніх і шести на інтерфейсній панелі.

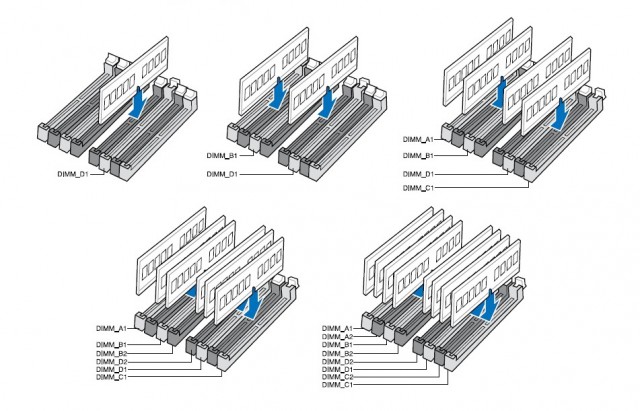

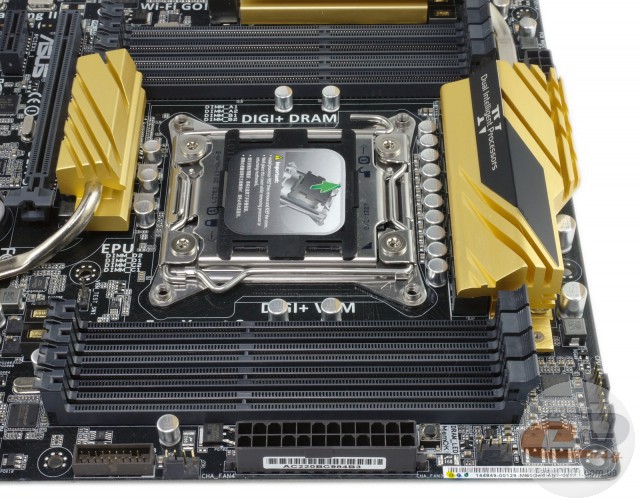

Системна плата ASUS X79-DELUXE оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати в чотирьохканальному режимі. Для його реалізації модулі необхідно встановлювати за наступною схемою.
Підтримуються модулі, які працюють на частотах від 1066 до 1866 МГц у номінальному режимі, і до 2800 МГц у розгоні. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде досить для будь-яких поставлених завдань. Також відзначимо наявність клавіші MemOK!, яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

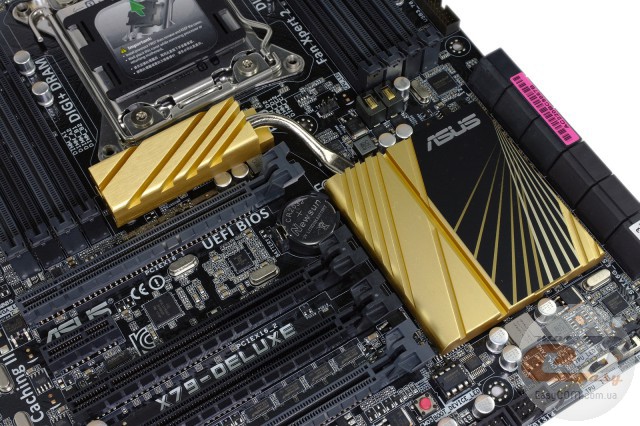

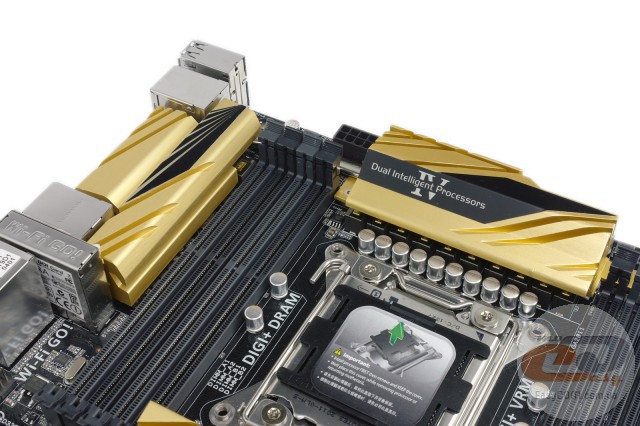

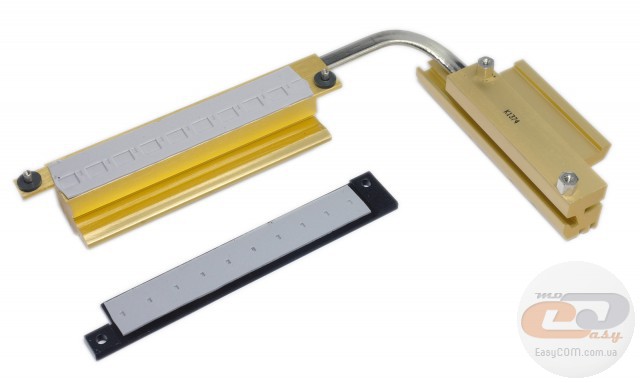

Система охолодження розглянутої плати складається із двох наборів радіаторів (по два в кожному), з'єднаних між собою тепловою трубкою. Одна пара здійснює відведення тепла від чіпсету, у той час як інша охолоджує елементи кола живлення процесора.
На представленому вище зображенні наочно видно, що термоінтерфейс нанесений тільки на один радіатор у парі, саме він і встановлений безпосередньо на польових транзисторах, у той час як інший використовується винятково для збільшення площі розсіювання тепла. Усі радіатори надійно закріплені на платі за допомогою гвинтів. У процесі тестування їхня температура не перевищувала 37,5°C, що є хорошим результатом.

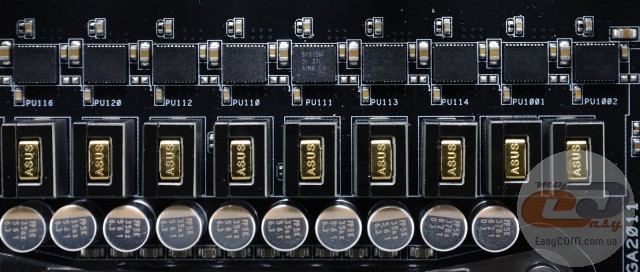

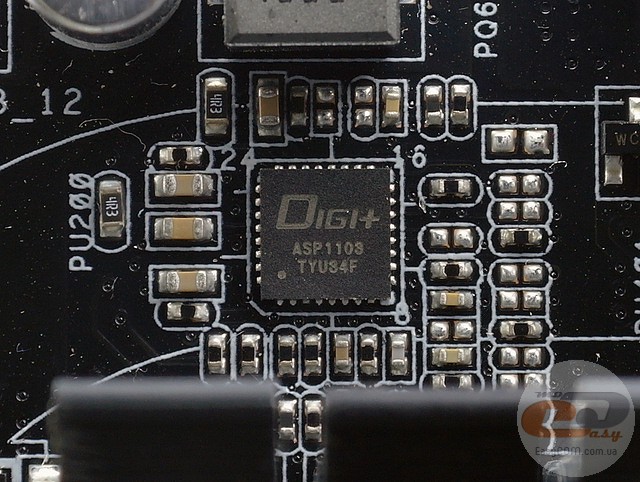

Живлення процесора здійснюється за посиленою 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Ще по дві фази відведено для живлення двох груп DIMM-слотів. Сам перетворювач оснований на ШІМ-контролері ASP1103 із вбудованою системою керування енергоспоживанням DIGI+. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності – використовуються японські твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення на ASUS X79-DELUXE призначені основний 24-контактний і додатковий 8-контактний роз’єми.

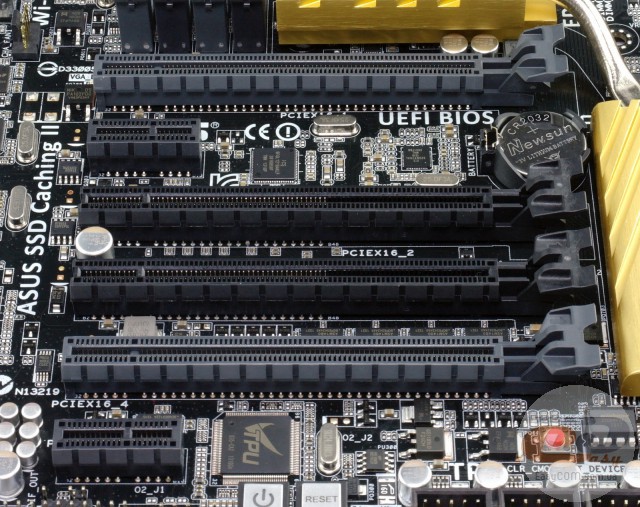

Можливості розширення функціональності материнської плати представлені шістьма слотами: чотирма PCI Express x16 і двома PCI Express x1. Що стосується роз’ємів для встановлення графічних прискорювачів, то всі вони підключені до процесора і ділять між собою вільні 36 з 40 ліній (до чотирьох підключений контролер додаткових портів SATA). З урахуванням підтримки технологій AMD CrossFireX і NVIDIA SLI при встановленні кількох графічних адаптерів лінії розподіляються за наступними схемами:
- х16;
- х16+х16;
- х16+х8+х8;
- х16+х8+х8+х4.
Як бачимо, найбільш продуктивним сценарієм використання буде встановлення двох високопродуктивних відеокарт у режимі х16+х16, для чого виробник пропонує скористатися слотами сірого кольору. Їхнє розташування на друкованій платі дозволить вам підключити пару трьохслотових графічних прискорювачів, наприклад, ASUS Radeon HD 7970 MATRIX PLATINUM, і при цьому в вас усе ще залишиться доступ до одного слота PCI Express x16, який працюватиме в режимі х4.

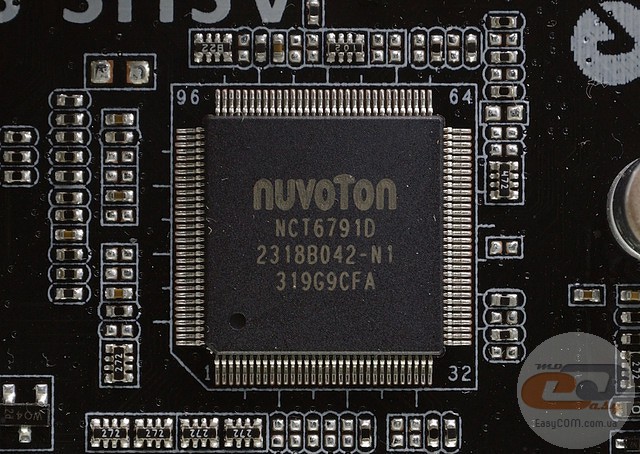

Можливості Multi I/O забезпечені мікросхемою NUVOTON NCT6791D, яка керує роботою системних вентиляторів, а також забезпечує моніторинг.

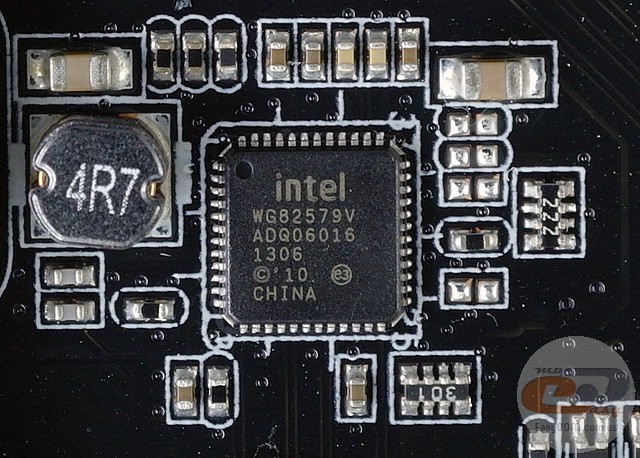

Для підтримки мережевих з'єднань служать два гігабітні LAN-контролери: Intel WG82579V і Realtek 8111GR.
Робота чотирьох портів SATA 6 Гбіт/с реалізована за допомогою контролера Marvell 88SE9230, підключеного до чотирьох процесорних ліній PCI Express 3.0.

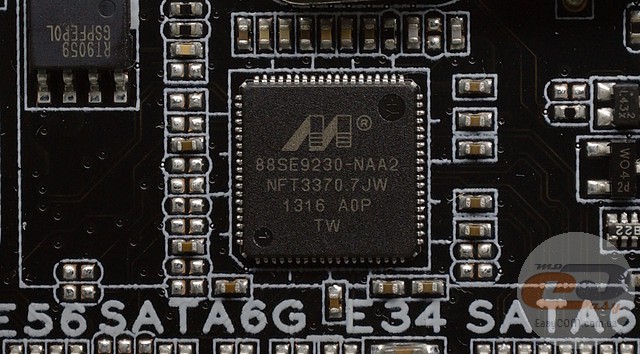

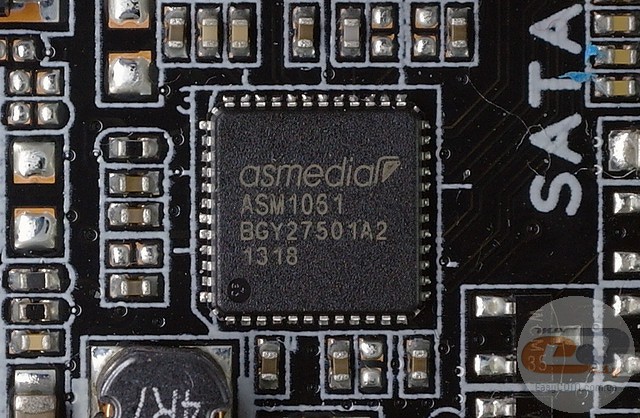

Функціонування двох портів SATA 6 Гбіт/с і двох eSATA 6 Гбіт/с, розташованих на інтерфейсній панелі, здійснене силами двох контролерів ASMedia ASM1061.

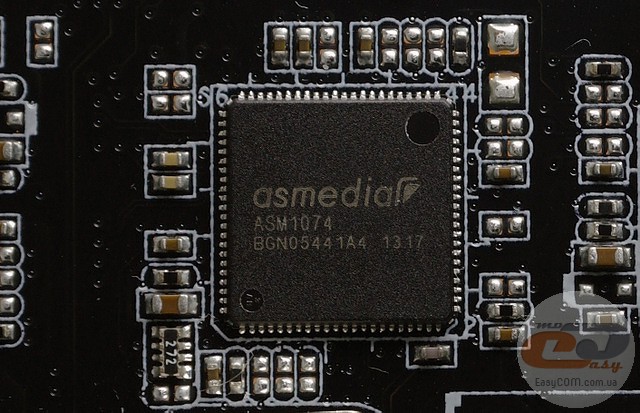

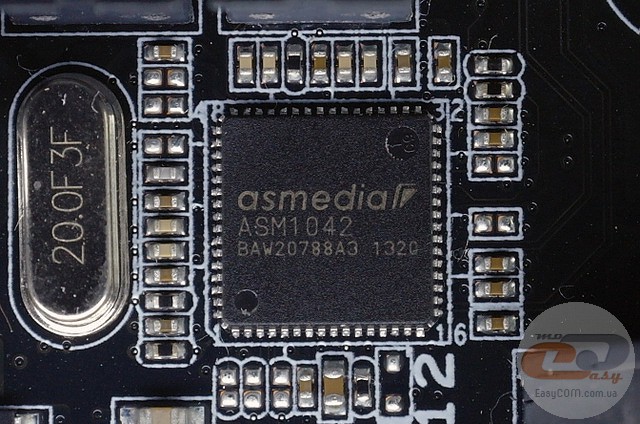

Робота восьми портів USB 3.0 забезпечена за допомогою мікросхеми ASMedia ASM 1074 і двох контролерів ASMedia ASM 1042

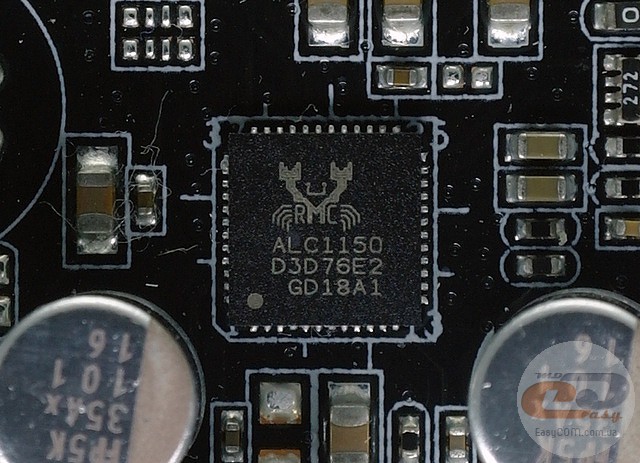

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC1150, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Вона може похвалитися можливістю відтворення lossless-аудіо із частотою дискретизації 192 кГц і шириною квантування 24-біт, підтримкою технологій DTS Ultra PC II, DTS Conneсt і BD Audio Layer Content Protection, а також присутністю порту S/PDIF out на інтерфейсній панелі.

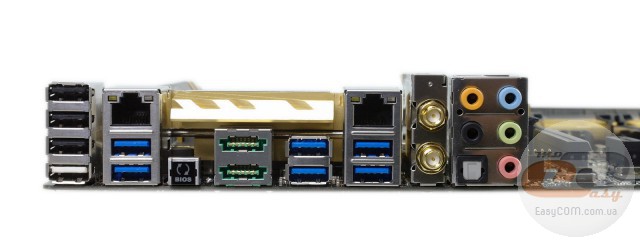

Інтерфейсна панель моделі ASUS X79-DELUXE містить у собі наступні порти:
- 2 x LAN (RJ45);
- 6 x USB 3.0;
- 4 x USB 2.0;
- 2 х eSATA;
- 1 x Optical S/PDIF out;
- 2 x роз’єми для антен Wi-Fi і Bluetooth;
- 1 х клавіша USB BIOS Flashback;
- 5 x аудіопортів.
Компонування інтерфейсної панелі можна охарактеризувати як практично ідеальне, адже в наявності не тільки дуже велика кількість портів USB, але й два eSATA, два LAN-інтерфейси, а також інтегрований модуль Wi-Fi a/b/g/n/ac + Bluetooth 4.0, головною особливістю якого є підтримка стандарту IEEE 802.11ac. Згідно з офіційною інформацією, він здатний забезпечити передачу даних на швидкості до 867 Мбіт/с, що в три рази перевищує можливості стандарту IEEE 802.11n. При цьому підтримка двох частотних діапазонів (2,4 і 5 ГГц) дозволяє використовувати перший для перегляду веб-сторінок, а другий – для завантаження якісного HD-відео контенту. Також не варто забувати про функції Cloud GO!, Remote Control і Media Streaming Hub, які суттєво спростять обмін файлами в домашній мережі між сумісними пристроями.
Приємно нагадати, що інтерфейсна панель відповідно до концепції 5X PROTECTION виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому, що робить її більш зносостійкою.
Можливості організації охолодження усередині системного корпусу в ASUS X79-DELUXE досить широкі. У наявності шість 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як чотири інші призначені для системних вертушок.
UEFI BIOS

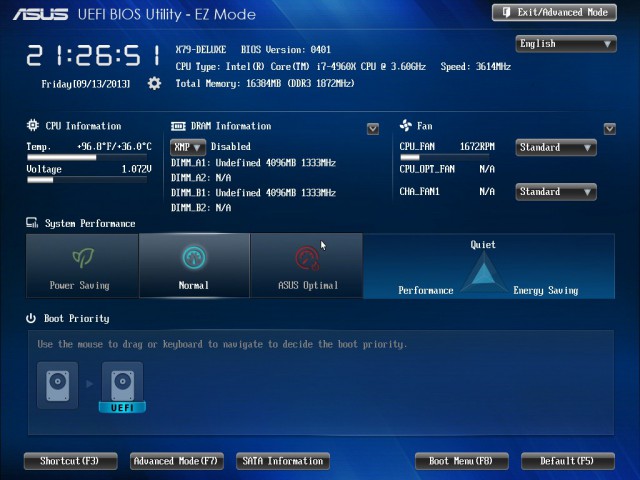

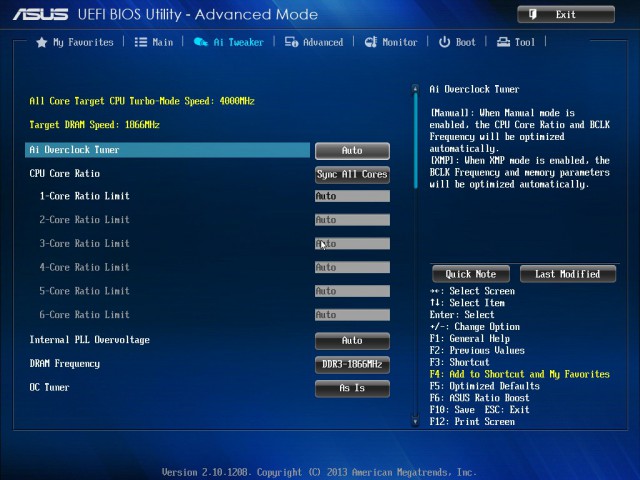

Материнська плата ASUS X79-DELUXE використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. На головному екрані UEFI BIOS відображається моніторинг температур і напруг на лініях блока живлення та процесора. Також у цьому розділі можна подивитися версію BIOS, модель процесора й обсяг встановленої оперативної пам'яті.
Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

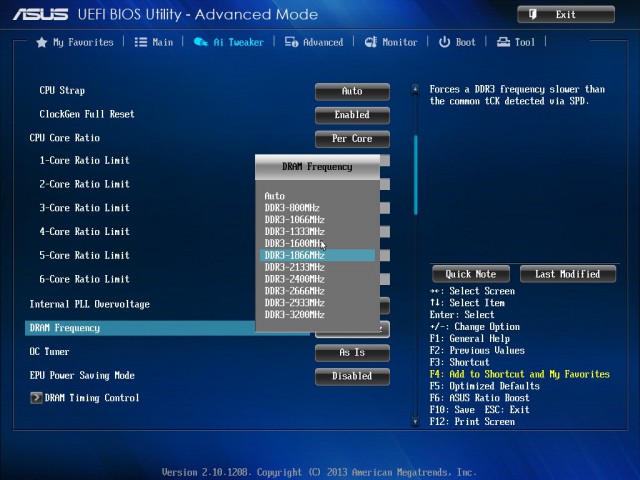

Множник пам'яті дозволяє встановлювати її частоту в межах від 800 до 3200 МГц, хоча в специфікації зазначена лише підтримка модулів зі швидкістю від 1066 до 2800 МГц.

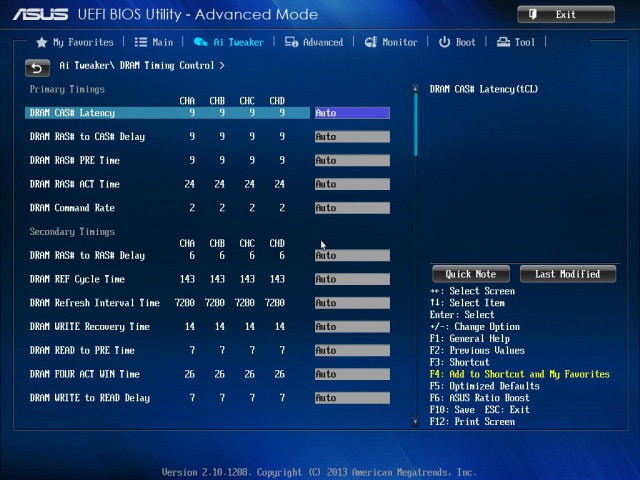

Також, при необхідності, можна одержати доступ до регулювань затримок пам'яті.

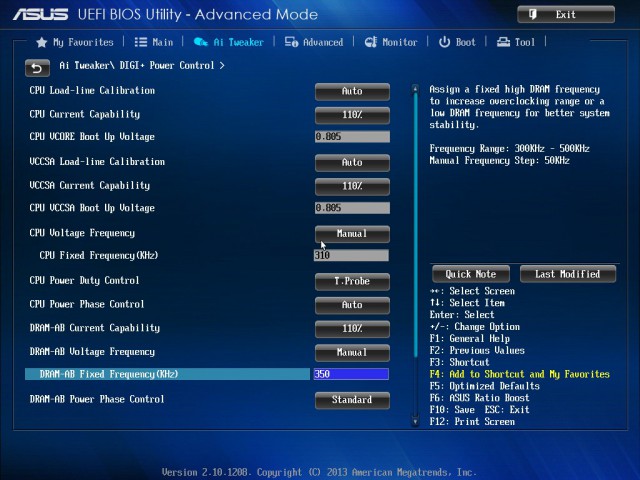

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою системою живлення DIGI+.
Налаштування, необхідні для оптимізації системи, зведені в таблицю:
Параметр |
Назва меню |
Діапазон |
Крок |
|
CPU Strap |
Auto, 100, 125, 166, 250 |
|
Частота системної шини |
BCLK Frequency |
80,000 – 300,00 |
0,100 |
Процесорний множник |
CPU Core Ratio |
12 - MAX |
1 |
Частота оперативної пам'яті |
DRAM Frequency |
800, 1066, 1333, 1600, 1866, 2133, 2400, 2666, 2933, 3200 |
|
Таймінги оперативної пам'яті |
DRAM Timing Control |
CAS, RAS to CAS, RAS Pre Time, RAS ACT Time, DRAM Command Rate, RAS to RAS REF Cycle Time, Refresh Interval Time, WRITE Recovery Time, READ to PRE Time, FOUR ACT WIN Time WRITE to READ Delay, DRAM Write Latency, tRRDR, tRRDD, tWWDR, tWWDD, tRWDR, tRWDD, tWRDR, tWRDD, tRWSR, tCCD, tCCDWR |
|
|
CPU Current Capability |
100% – 140% |
10% |
|
CPU VCORE Boot Up Voltage |
0,800 – 1,700 |
0,005 |
|
VCCSA Current Capability |
100% – 130% |
10% |
|
CPU VCCSA Boot Up Voltage |
0,800 – 1,700 |
0,005 |
|
CPU Fixed Frequency |
300 – 500 |
10 |
|
DRAM-AB Current Capability |
100% – 130% |
10% |
|
DRAM-AB Fixed Frequency |
300 – 500 |
50 |
|
DRAM-CD Current Capability |
100% – 130% |
10% |
|
DRAM-CD Fixed Frequency |
300 – 500 |
50 |
|
Long Duration Power Limit |
1 – 4096 |
1 |
|
Long Duration Maintained |
1 – 32 |
1 |
|
Short Duration Power Limit |
1 – 4096 |
1 |
|
Additional Turbo Voltage |
0,004 – 1,000 |
0,004 |
|
CPU Core Current Limit |
0,125 – 1023,875 |
0,125 |
|
CPU VCORE Manual Voltage |
0,800 – 1,700 |
0,005 |
|
CPU VCCSA Manual Voltage |
0,800 – 1,700 |
0,005 |
Напруга на модулях оперативної пам'яті (канали А і В) |
DRAM Voltage (CHA, CHB) |
1,200 – 1,990 |
0,005 |
Напруга на модулях оперативної пам'яті (канали С і D) |
DRAM Voltage (CHC, CHD) |
1,200 – 1,990 |
0,005 |
|
CPU PLL Voltage |
1,20000 – 2,40000 |
0,00625 |
|
VTTCPU Voltage |
1,05000 – 1,70000 |
0,00625 |
|
PCH 1,1V Voltage |
1,10000 – 1,70000 |
0,00625 |
|
PCH 1,5V Voltage |
1,50000 – 1,80000 |
0,00625 |
|
Initial PLL Termination Voltage |
0,20000 – 2,50000 |
0,00625 |
|
Eventual PLL Termination Voltage |
0,20000 – 2,50000 |
0,00625 |
|
VTTDR Voltage (CHA, CHB) |
0,62500 – 1,10000 |
0,00625 |
|
VTTDR Voltage (CHC, CHD) |
0,62500 – 1,10000 |
0,00625 |
|
DRAM CTRL REF Voltage (CHA) |
0,39500 – 0,63000 |
0,00500 |
|
DRAM DATA REF Voltage (CHA) |
0,39500 – 0,63000 |
0,00500 |
|
DRAM CTRL REF Voltage (CHB) |
0,39500 – 0,63000 |
0,00500 |
|
DRAM DATA REF Voltage (CHB) |
0,39500 – 0,63000 |
0,00500 |
|
DRAM CTRL REF Voltage (CHC) |
0,39500 – 0,63000 |
0,00500 |
|
DRAM DATA REF Voltage (CHC) |
0,39500 – 0,63000 |
0,00500 |
|
DRAM CTRL REF Voltage (CHD) |
0,39500 – 0,63000 |
0,00500 |
|
DRAM DATA REF Voltage (CHD) |
0,39500 – 0,63000 |
0,00500 |
|
DRAM Read REF Voltage (CHA) |
0,38500 – 0,61500 |
0,00500 |
|
DRAM Read REF Voltage (CHB) |
0,38500 – 0,61500 |
0,00500 |
|
DRAM Read REF Voltage (CHC) |
0,38500 – 0,61500 |
0,00500 |
|
DRAM Read REF Voltage (CHD) |
0,38500 – 0,61500 |
0,00500 |

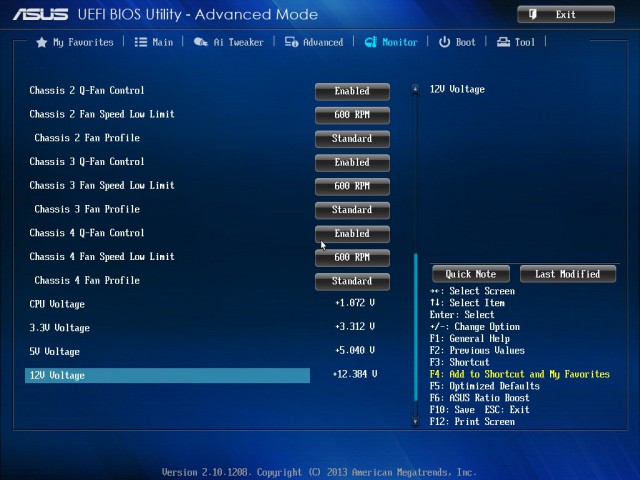

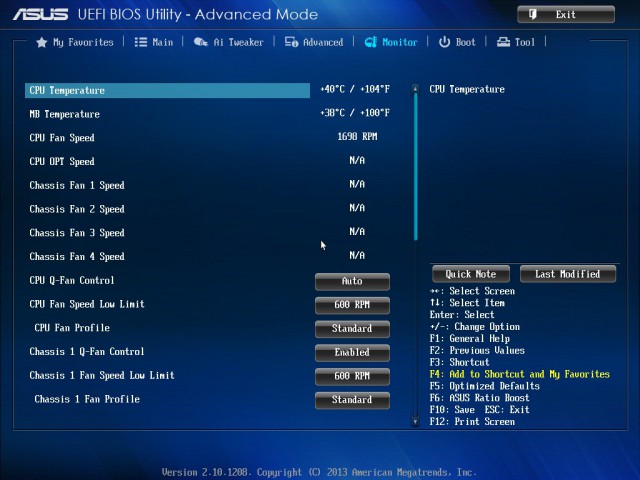

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, а також швидкістю обертання встановлених вентиляторів.
Додатково в даному розділі можна стежити за:
- напругою на ядрі процесора;
- напругою на лініях живлення +12В, +5В і +3,3В.
На жаль, можливість моніторингу напруги живлення модулів пам'яті не реалізована.
Окремо варто відзначити можливість зняття «скріншотів» в BIOS і підтримку російської мови.
Утиліти
У комплекті з материнською платою постачається утиліта AI Suite III.

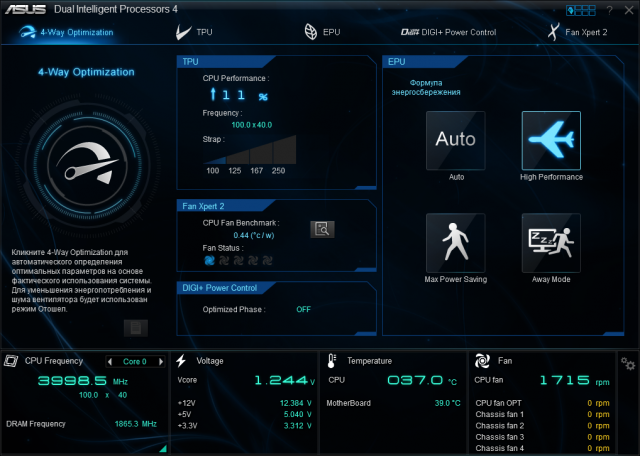

Її інтерфейс містить у собі п'ять основних розділів: «4-Way Optimization», «TPU», «EPU», «DIGI+ Power Control» і «Fan Xpert 2». У першому з них (найцікавішому, враховуючи наявність на лицьовій стороні упаковки логотипа «4-Way Optimization») ви одержуєте загальну інформацію про поточний стан системи, дані про розгін CPU, енергозбереження, а також коротке зведення про роботу встановлених вентиляторів.

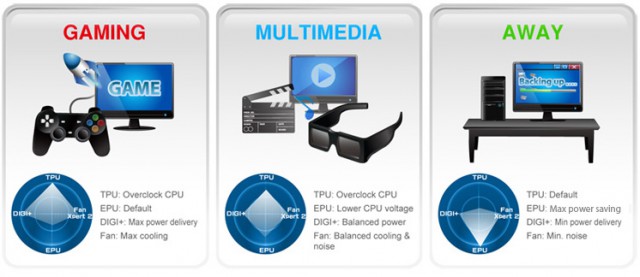

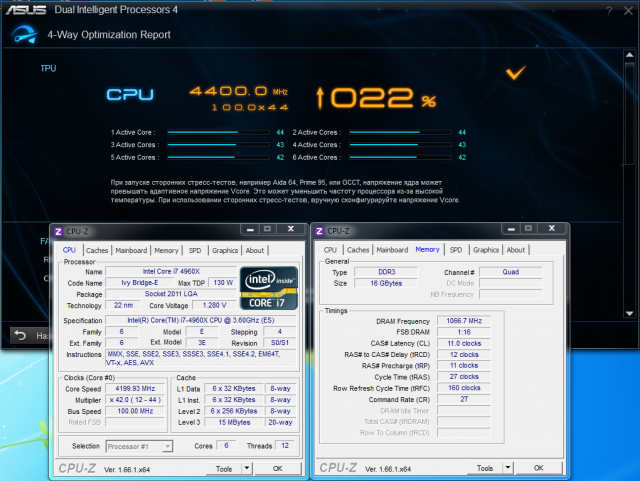

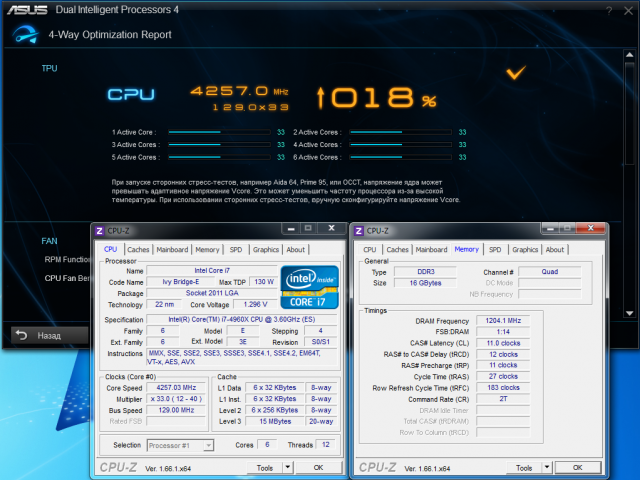

Натиснувши на логотип «4-Way Optimization» ви одержите доступ до інтелектуального налаштування загальної схеми роботи ПК. Так, ви можете вибрати між максимальною продуктивністю, максимальним охолодженням і мінімальним енергозбереженням, або ж поєднувати ці параметри в пошуках оптимального режиму роботи.

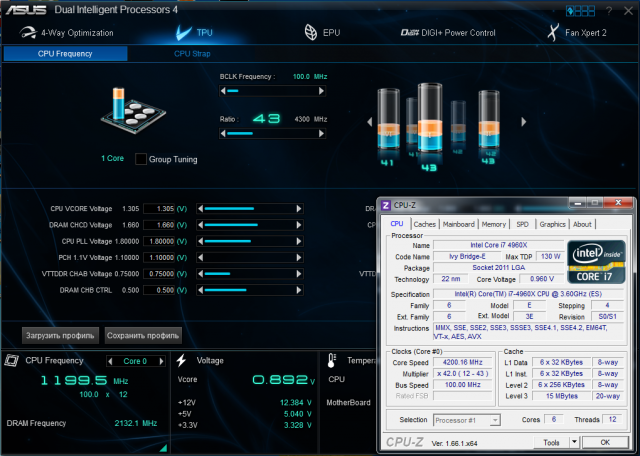

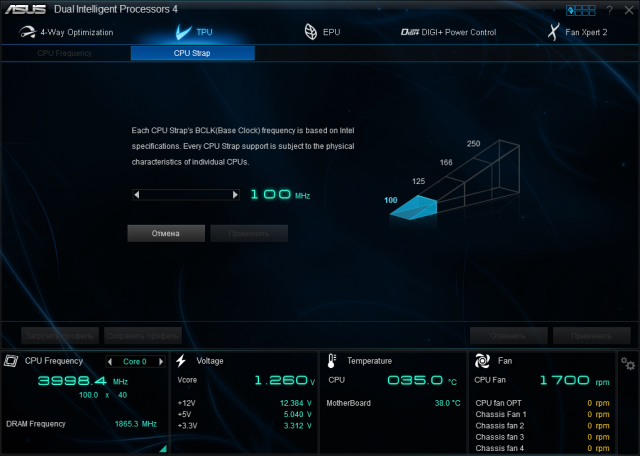

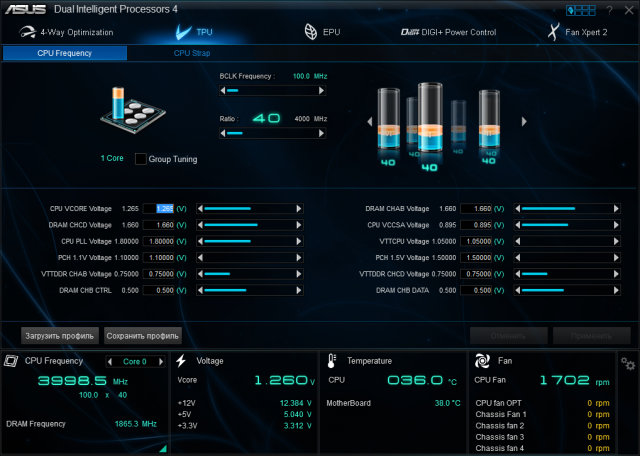

У розділі «TPU» ви одержуєте доступ до ручного розгону системи без необхідності переходу в BIOS. Після вибору потрібних значень їх можна зберегти в окремий профіль, і надалі просто перемикатися між ними, активуючи попередньо встановлені налаштування.

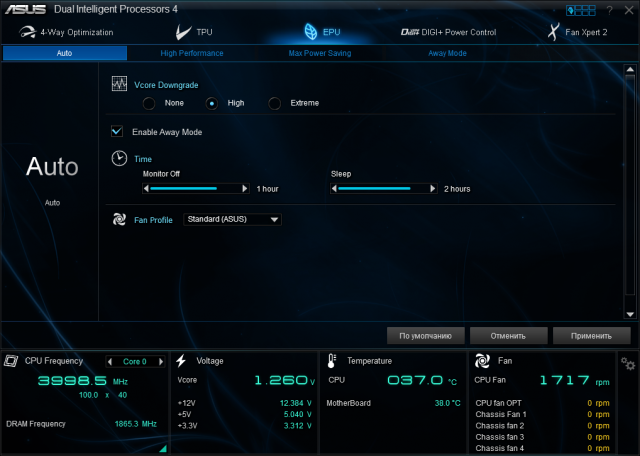

Як неважко здогадатися, у розділі «EPU» налаштовуються параметри, відповідальні за енергоспоживання системи. Тут можна змінити час, через який комп'ютер піде в режим сну, а також вибрати режим роботи вентиляторів, висока швидкість обертання лопатей яких може бути зайвою при простої системи.

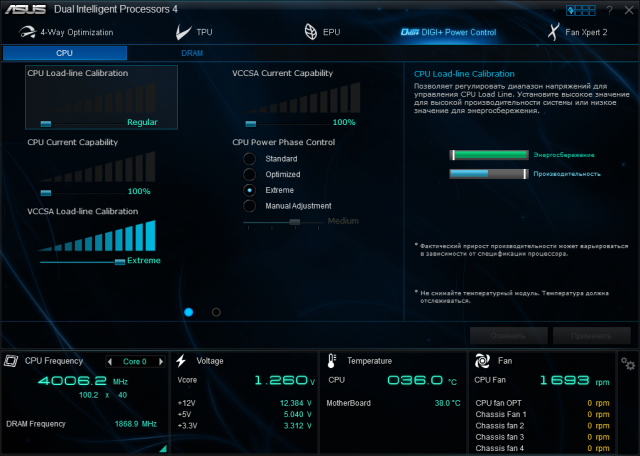

Розділ «DIGI+ Power Control» надає можливість тонкого налаштування керування живленням CPU і оперативної пам'яті, у яких можна регулювати CPU Load-line Calibration, частоти роботи перетворювачів для процесора та пам'яті, а також деякі інші параметри.

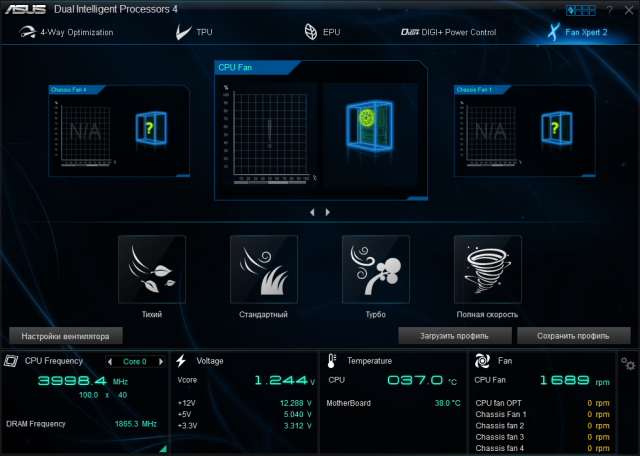

В останньому розділі ви одержите широкі можливості по налаштуванню системи охолодження. Так, найцікавішою функцією є автоматичне створення графіка зміни швидкості обертання лопатей вентиляторів залежно від температури певних комплектуючих. Якщо ж ви не бажаєте задавати всі параметри вручну, для вас є вибір із чотирьох готових схем.
Можливості розгону

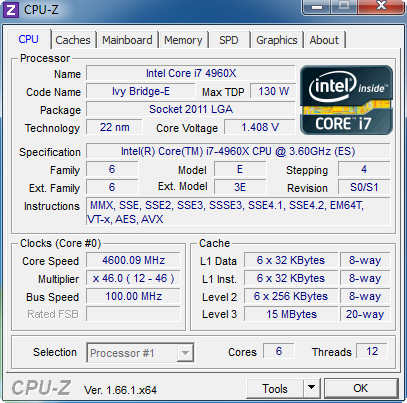

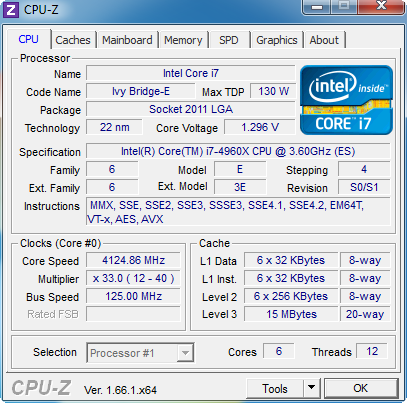

За підсумками ручного розгону процесора Intel Core i7-4960X, шляхом збільшення множника та напруги до 1,408 В, його стабільна робоча частота склала 4600 МГц, що є хорошим результатом.
Використання можливостей моделі ASUS X79-DELUXE по автоматичному розгону за допомогою перемикача TPU, виставленого в положення «1», дозволило підвищити частоту тестового CPU до 4200 МГц. При цьому обчислювальні ядра процесора фактично працювали на різних частотах: від 4100 до 4300 МГц.
У положенні «2», як бачимо, система наголосила на підвищенні опорної частоти системної шини, що в підсумку дало нам значення частоти CPU 4125 МГц.
Комплектне ПЗ AI Suite III також надає користувачу можливості автоматичного розгону продуктивності.
У режимі пріоритету розгону за частотою системної шини, крім підвищеної до 4257 МГц частоти процесора, збільшилася й частота пам'яті, яка в підсумку склала 2400 МГц.
У режимі автоматичного розгону із пріоритетом збільшення множника, частота CPU склала 4400 МГц, а швидкість оперативної пам'яті опустилася до позначки 2133 МГц.

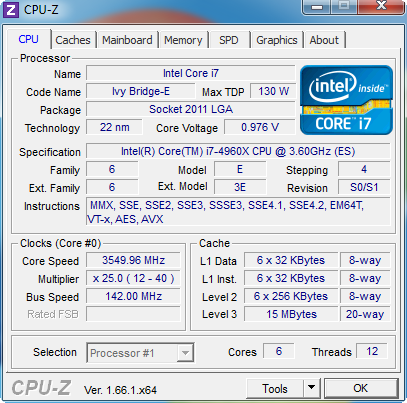

Ручне збільшення частоти системної шини дозволило досягнути результату 142,00 МГц, що є хорошим показником.

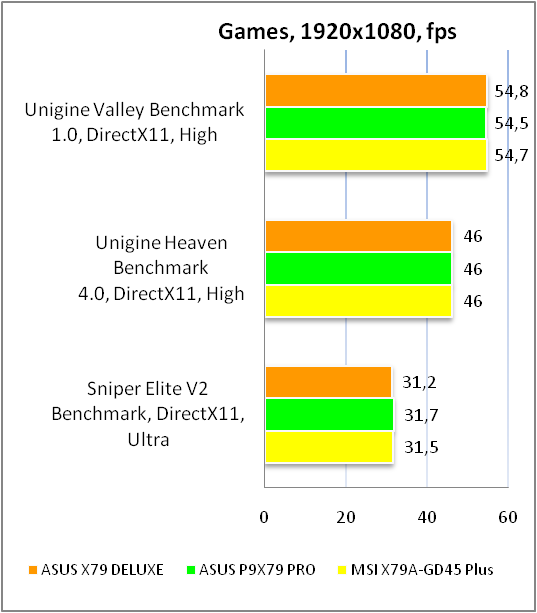

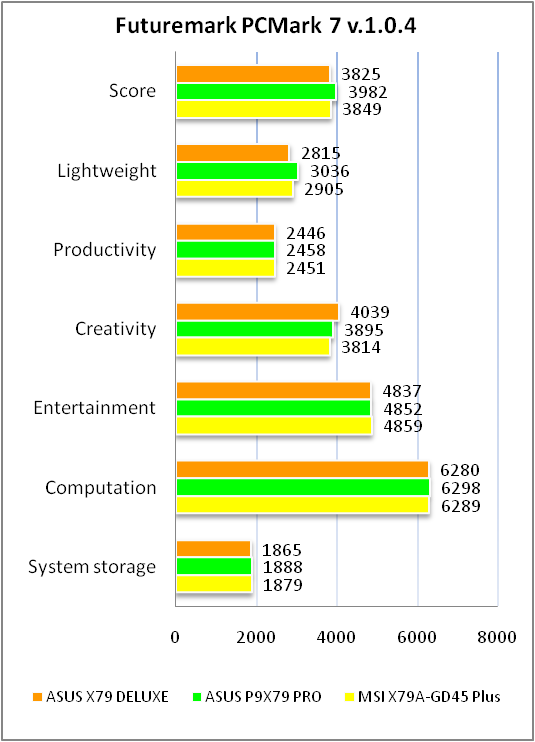

Тестування

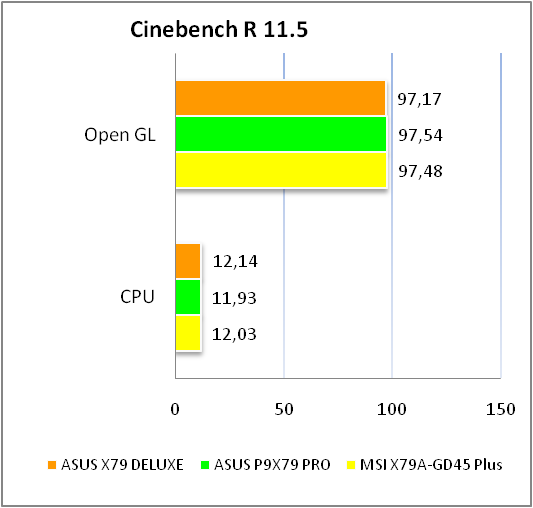

Для перевірки можливостей материнської плати ASUS X79-DELUXE використовувалося наступне обладнання:
Процесор |
Intel Core i7-4960X (LGA2011, 3,6 ГГц, L3 15 МБ) |
|
Кулер |
Scythe Kama Angle Rev.B |
|
Оперативна пам'ять |
4x 4ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP |
|
Відеокарта |
AMD Radeon HD 6970 2 ГБ GDDR5 |
|
Жорсткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
|
Оптичний привід |
ASUS DRW-1814BLT SATA |
|
Блок живлення |
Seasonic X-660 Gold (SS-660KM Active PFC) |
|
Корпус |
CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув) |

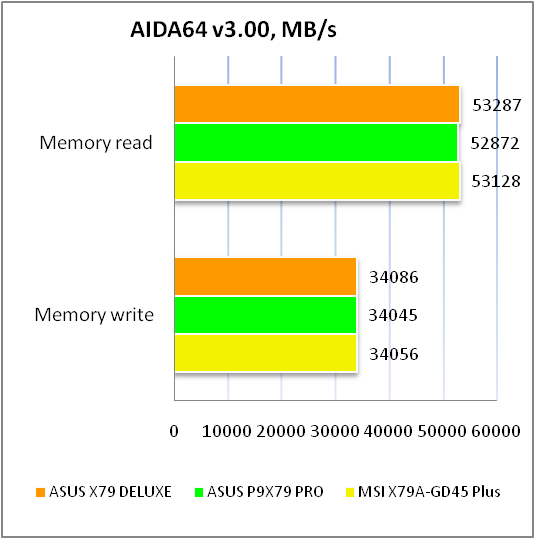

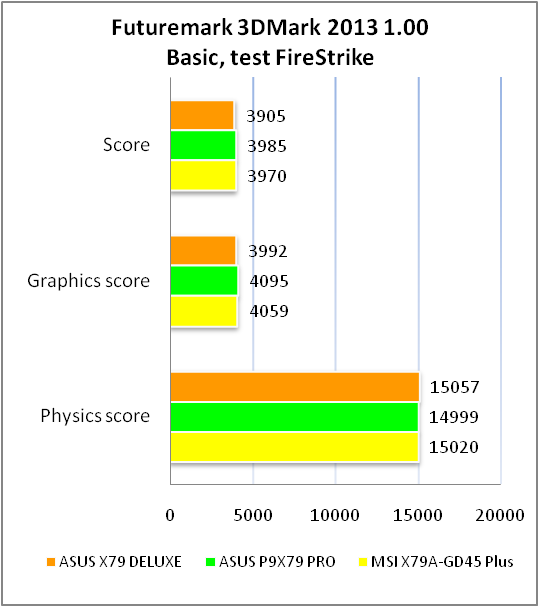

Результати тестів
Судячи з підсумків тестування, новинка від ASUS демонструє характерні для високоякісних рішень результати, що підтверджує відмінну якість виконання та високий рівень оптимізації налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC1150
Звіт про тестування в RightMark Audio Analyzer
16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.04 |
Відмінно |
Рівень шуму, дБ (А) |
-90.9 |
Дуже добре |
Динамічний діапазон, дБ (А) |
90.9 |
Дуже добре |
Гармонійні викривлення, % |
0.0048 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-81.4 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.0096 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-91.1 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0100 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.24, +0.16 |
Відмінно |
Рівень шуму, дБ (А) |
-105.2 |
Відмінно |
Динамічний діапазон, дБ (А) |
105.2 |
Відмінно |
Гармонійні викривлення, % |
0.0049 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-83.6 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.0059 |
Відмінно |
Взаємопроникнення каналів, дБ |
-96.8 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0059 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
У підсумку, інтегрований кодек Realtek ALC1150 демонструє дуже високу якість відтворення звуку, якої вам буде цілком достатньо для повсякденного використання.
Висновки
У підсумку, материнська плата ASUS X79-DELUXE є відмінним оновленням заслуженого «ветерана» в особі ASUS P9X79 DELUXE, який не тільки змінився зовні в кращу сторону, але й одержав підтримку сучасного аудіокодека та високошвидкісного бездротового стандарту IEEE 802.11ac. Також далеко не зайвими будуть чотири додаткові порти SATA 6 Гбіт/с і велика кількість сучасних технологій від ASUS.
Що стосується переваг ASUS X79-DELUXE перед конкурентами від інших виробників, то в першу чергу хочеться виділити таку цікаву функцію як «4-Way Optimization» у ПЗ AI Suite III. З її допомогою у вас є можливість налаштувати роботу системи винятково під ваші потреби, оперуючи такими параметрами як продуктивність, температура та енергоспоживання. Далеко не останнє місце в переліку переваг новинки займає високоякісна елементна база, яка відповідає концепції 5X PROTECTION, завдяки якій ASUS X79-DELUXE має підвищену надійність і захист від пошкоджень, викликаних електростатикою, надструмом або коротким замиканням. Також відзначимо велику кількість портів USB 3.0, які стало можливо реалізувати тільки силами сторонніх контролерів.
Окремої подяки компанія ASUS заслужила за відмінне компонування інтерфейсної панелі, яка містить у собі додатковий гігабітний мережевий порт, бездротові інтерфейси Wi-Fi і Bluetooth, а також два порти eSATA. Завдяки посиленій 10-фазній системі живлення та відмінному розгінному потенціалу, новинку з гідністю оцінять оверклокери, а тридцять шість ліній PCI Express роблять ASUS X79-DELUXE відмінним вибором для геймерів, які бажають зібрати безкомпромісну ігрову систему із двома «топовими» відеокартами.
У підсумку, материнська плата ASUS X79-DELUXE є дійсно дуже якісним рішенням для складання високопродуктивних систем з використанням новітніх процесорів сімейства Intel Ivy Bridge-E.
Переваги:
- посилена цифрова система живлення DIGI+;
- поліпшена елементна база та відповідність концепції 5X PROTECTION для більш надійної і стабільної роботи материнської плати;
- підтримка великої кількості портів USB 3.0 і SATA 6 Гбіт/с;
- використання якісного аудіокодека;
- відмінне компонування інтерфейсної панелі;
- хороший розгінний потенціал;
- наявність перемикачів TPU і EPU, відповідальних за автоматичний розгін і оптимізацію енергоспоживання системи;
- наявність клавіші DirectKey для швидкого доступу до налаштувань BIOS;
- наявність клавіші BIOS Flashback для оновлення прошивання BIOS;
- присутність інтегрованого двохсмугового модуля Wi-Fi + Bluetooth;
- підтримка високошвидкісного стандарту IEEE 802.11ac;
- підтримка технологій AMD CrossFireX і NVIDIA SLI;
- функція «4-Way Optimization»;
- підтримка ряду корисних фірмових технологій: MemOK!, USB Charger+, USB 3.0 Boost, Network iControl та інших.
Автор: Костянтин Шорохов
Переклад: Олесь Пахолок
Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.
Висловлюємо подяку компаніям Intel, Kingston, MSI і SeaSonic за надане для тестового стенду обладнання.
Опубліковано : 25-09-2013
Підписатися на наші канали | |||||
