Огляд і тестування материнської плати ASUS SABERTOOTH Z97 MARK S

В зв'язку із близькістю настання зими, компанія ASUS у листопаді 2014 року анонсувала випуск обмеженої версії материнської плати ASUS SABERTOOTH Z97 MARK 1, яка одержала новий колір оформлення. Модель ASUS SABERTOOTH Z97 MARK S виділяється білою друкованою платою й білими захисними кожухами. Забігаючи наперед, варто зазначити, що тестована модель стане відмінним вибором для любителів модінгу та складання ПК у білому корпусі із прозорою бічною панеллю, наприклад, Cooler Master CM Storm Stryker White.

Цікаво, що буква «S» у назві є скороченням від кодового імені моделі – «Sabranco», яке в неї було в процесі розробки. Воно є своєрідною комбінацією слів «Sabertooth» і «Branco», що в перекладі з португальської означає «білий».

Давайте поглянемо, чи є в новинки які-небудь додаткові відмінності від оригінальної моделі:



ASUS SABERTOOTH Z97 MARK 1

ASUS SABERTOOTH Z97 MARK S

USB 3.0

зовнішні/внутрішні

4/4

4/4

USB 2.0

зовнішні/внутрішні

4/4

4/4

Оперативна пам'ять

4 x DIMM

 до 32 ГБ

 4 x DIMM

до 32 ГБ

PCIe x16

3

x16

x8+x8

x8+x8+x4

3

x16

x8+x8

x8+x8+x4

PCIe x1

3

3

PCI

Немає

Немає

Відеовиходи

HDMI

DisplayPort

HDMI

DisplayPort

Аудіовиходи

5
 Optical S/PDIF-out

5
 Optical S/PDIF-out

SATA 6 Гбіт/с

6

6

SATA Express

1

1

eSATA

Немає

Немає

M.2 (NGFF)

Немає

Немає

Thunderbolt

Немає

Немає

LAN

Intel WGI218V

Realtek 8111GR

Intel WGI218V

Realtek 8111GR

Wi-Fi

Немає

Немає

Bluetooth

Немає

Немає

Фази живлення

8

8

Формат

ATX

ATX

Як бачимо, обидві моделі пропонують абсолютно ідентичне оснащення, відрізняючись між собою винятково оформленням. Додатково відзначимо однаково відмінні комплекти поставки, які містять у собі не тільки попередньо встановлені захисні кожухи, але й два вентилятори системи охолодження ASUS TUF Thermal Armor, набори термодатчиків, а також захисні заглушки для слотів розширення.

А тепер пропонуємо перейти безпосередньо до огляду новинки й більш докладно дослідити всі її особливості.

ASUS SABERTOOTH Z97 MARK S

Специфікація материнської плати ASUS SABERTOOTH Z97 MARK S:

Виробник

ASUS

Модель

SABERTOOTH Z97 MARK S (rev 1.00)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

1866 / 1600 / 1333 МГц

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

2 x PCI Express 3.0 x16

1 х PCI Express 2.0 x16

x16

x8+х8

x8+x8+x4

3 x PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel Z97 підтримує:

4 x SATA 6 Гбіт/с

1 x SATA Express (сумісний із 2 x SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

Контролер ASMedia ASM1061 підтримує:

2 x SATA 6 Гбіт/с

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

1 x Realtek 8111GR (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

3 х роз’єми підключення допоміжних вентиляторів (2 х 3-контактні та 1 х 4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані нікельованої тепловою трубкою

Два опціональні вентилятори

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

2 x LAN (RJ45)

4 x USB 3.0

4 x USB 2.0

1 x Optical S/PDIF out

5 x аудіопортів

1 х клавіша «USB BIOS Flashback»

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x SATA 6 Гбіт/с

1 x SATA Express з можливістю підключення двох SATA 6 Гбіт/с

1 х роз’єм TPM

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 х S/PDIF Out

1 x клавіша для скидання CMOS

1 х клавіша «MemOK!»

1 х роз’єм TB_HEADER

1 х роз’єм DRCT

1 x група роз’ємів підключення термодатчиків

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0a, SM BIOS 2.7, DMI 2.7, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

4 x кабелі SATA

1 х місток 2-Way NVIDIA SLI

1 х комплект заглушок для портів і слотів розширення

2 х вентилятори системи охолодження ASUS Thermal Armor

1 х набір термодатчиків

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS SABERTOOTH Z97 MARK S

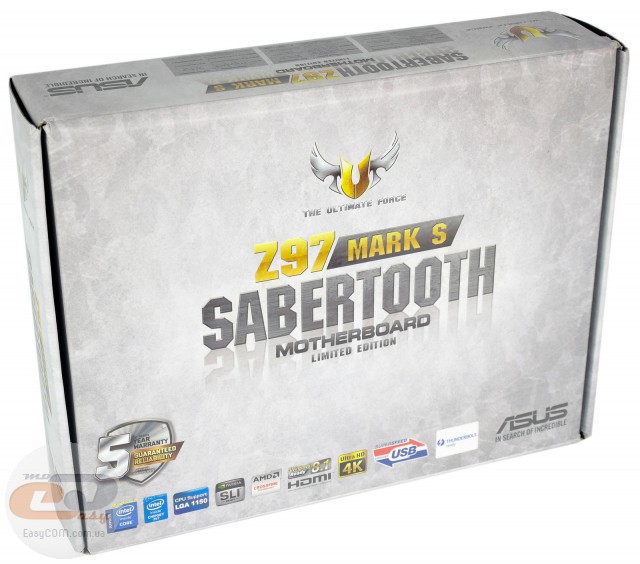

Новинка постачається в дуже хорошій коробці з якісного картону, яка пофарбована у відповідний самій материнській платі білий колір. На лицьовій стороні, крім назви моделі й компанії-виробника, можна виявити логотип серії ASUS TUF (The Ultimate Force), а також згадування «Limited Edition», яке вказує на ексклюзивність даної моделі. Додатково відзначимо наявність логотипа, який повідомляє про розширену п'ятирічну гарантію, що властиво всім материнським платам серії ASUS TUF.

У нижній частині містяться згадування про підтримку ОС Windows 8.1, технологій NVIDIA SLI і AMD CrossFireX, а також про наявність відеовиходу HDMI з можливістю виведення зображення на дисплеї з роздільною здатністю 4096 х 2160 точок (4K Ultra HD).

ASUS SABERTOOTH Z97 MARK S

На звороті знаходяться зображення самої материнської плати, її інтерфейсної панелі, а також основних характеристик. У верхній частині описані ключові переваги ASUS SABERTOOTH Z97 MARK S:

  • ASUS Thermal Armor – спеціальна система охолодження, яка включає до свого складу захисний кожух, що накриває майже весь текстоліт, і два вентилятори, які направляють повітряні потоки усередину кожуха для більш ефективного відведення тепла від ключових вузлів і елементів.
  • ASUS TUF Fortifier – на звороті материнської плати присутня спеціальна пластина твердості, яка запобігає пошкодженню текстоліту під час встановлення й використання габаритних плат розширення й систем охолодження. До того ж вона додатково сприяє відведення надлишку тепла.
  • ASUS Thermal Radar 2 – завдяки великій кількості датчиків температури, а також наявності в комплекті додаткових термодатчиків, користувач одержує максимально повну й правдиву інформацію про поточний стан системи.
  • ASUS Dust Defender – у комплекті постачається набір заглушок для всіх портів і слотів розширення, що запобігають потрапляння в них пилу.

ASUS SABERTOOTH Z97 MARK S

ASUS SABERTOOTH Z97 MARK S

ASUS SABERTOOTH Z97 MARK S

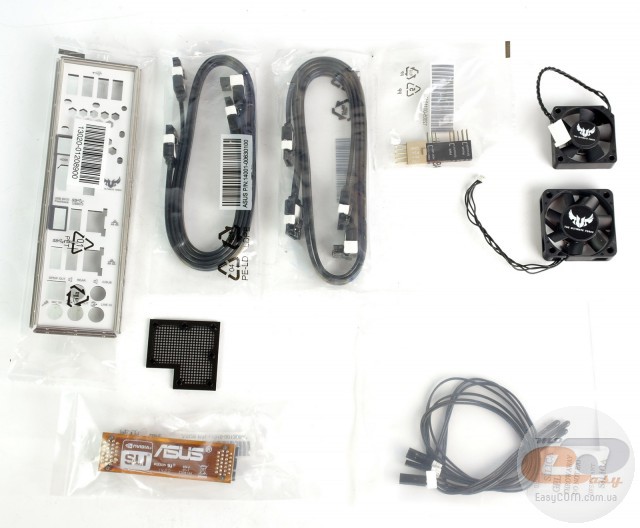

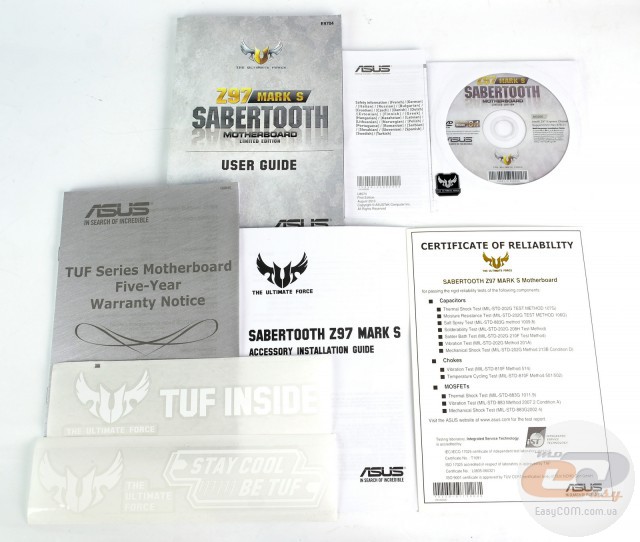

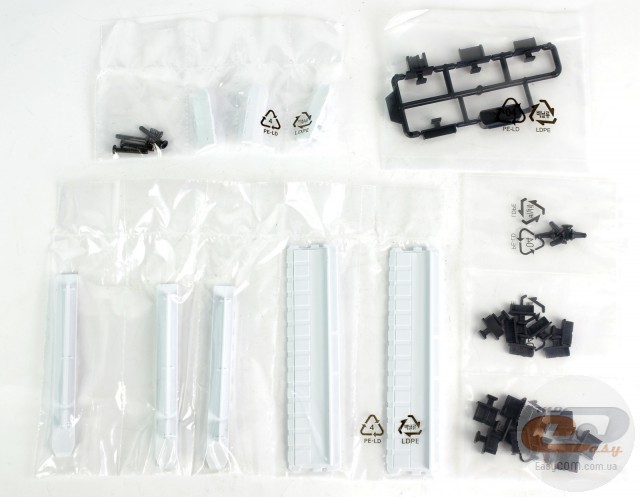

У коробці з ASUS SABERTOOTH Z97 MARK S, крім звичного диска з ПЗ, посібника користувача й заглушки інтерфейсної панелі, постачаються:

  • чотири SATA-шлейфи;
  • сертифікат якості;
  • набір заглушок білого кольору для слотів розширення;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК;
  • набір термодатчиків;
  • два вентилятори системи охолодження ASUS TUF Thermal Armor;
  • місток NVIDIA SLI.

Відзначимо, що виробник вирішив укомплектувати новинку вентиляторами традиційного чорного кольору, а не білого. Можливо, в останньому випадку дизайн виглядав би більш гармонійно, але істотним недоліком це назвати складно.

Дизайн і особливості плати

ASUS SABERTOOTH Z97 MARK S

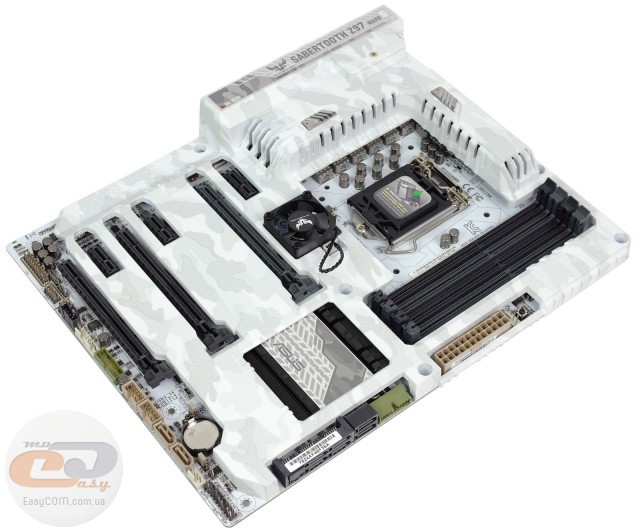

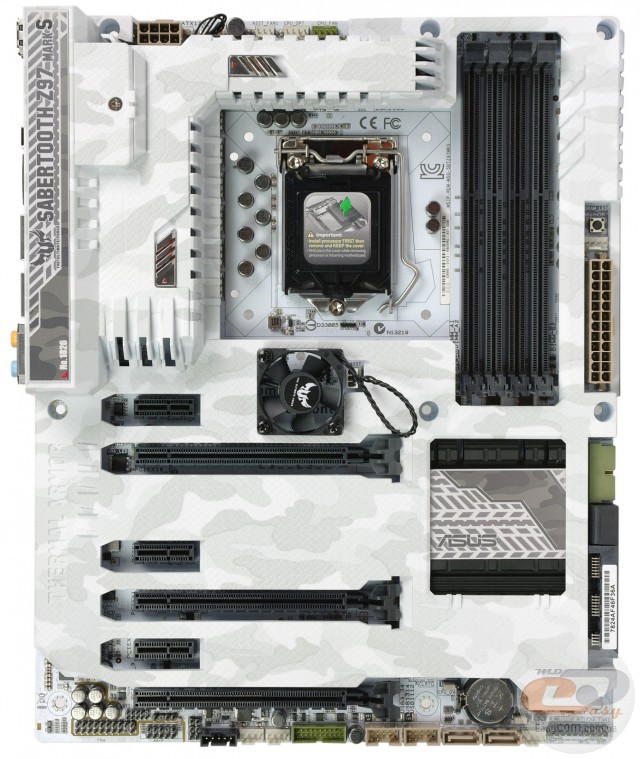

На відміну від оригінальної моделі, ASUS SABERTOOTH Z97 MARK S виконана на текстоліті білого кольору. Як бачимо, її поверхня практично повністю схована від очей користувача під спеціальним захисним кожухом, який виконує не лише захисну функцію, але й направляє повітряні потоки, генеровані двома невеликими вентиляторами, на ключові вузли системи живлення. Нагадаємо, що кожух ASUS SABERTOOTH Z97 MARK 1 був непримітного сірого кольору, тоді як у цьому випадку він не тільки пофарбований у білий, але й відрізняється камуфляжним оформленням.

ASUS SABERTOOTH Z97 MARK S

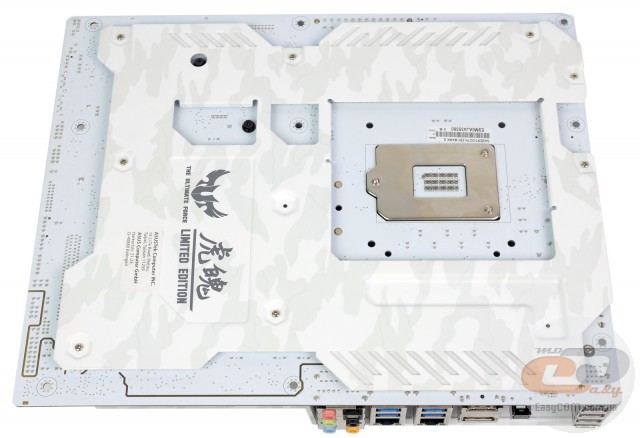

На звороті встановлена масивна опорна пластина також білого кольору, яка покликана підвищити жорсткість конструкції й запобігти можливому зламу друкованої плати внаслідок встановлення габаритної системи охолодження або масивних відеокарт. Додатково вона виконує функцію радіатора, забезпечуючи відведення надлишку тепла. Окремо відзначимо напис «Limited Edition» рядом із логотипом серії.

ASUS SABERTOOTH Z97 MARK S

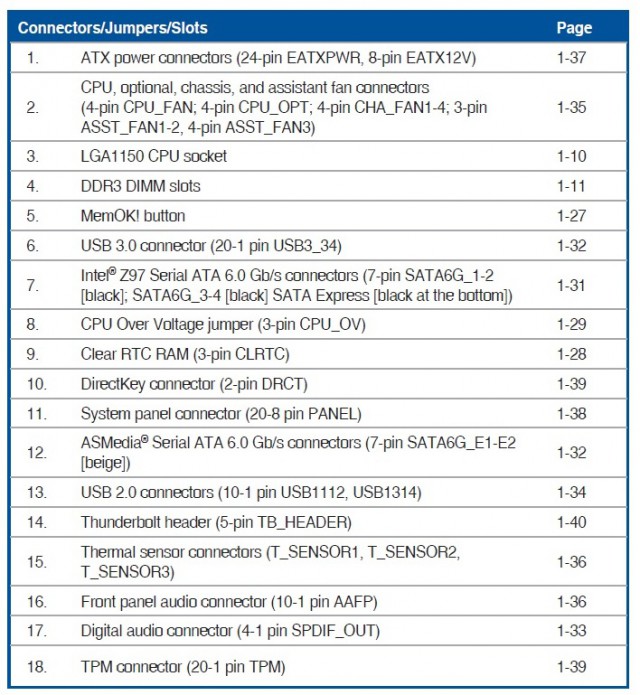

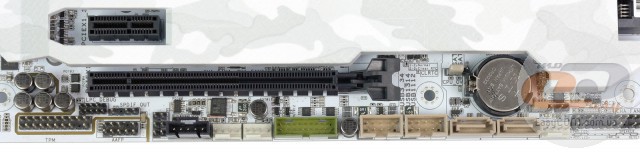

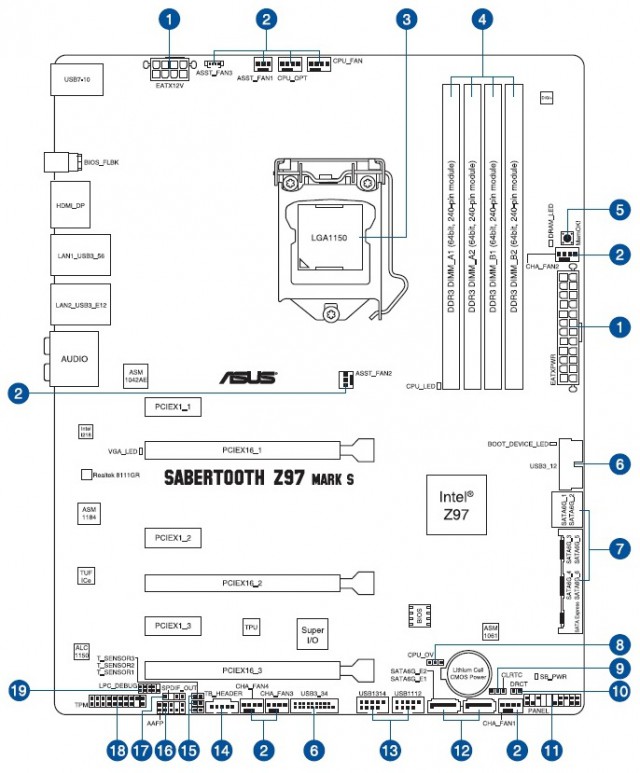

У нижній частині друкованої плати ASUS SABERTOOTH Z97 MARK S розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порт TPM, три роз’єми системних вентиляторів, група роз’ємів для комплектних термодатчиків, колодка TB_HEADER для реалізації інтерфейсу Thunderbolt, роз’єм DRCT (дозволяє підключити додаткову клавішу для переходу в BIOS і винести її, наприклад, на фронтальну панель корпусу), два порти SATA 6 Гбіт/с (реалізовані за допомогою контролера ASMedia ASM1061), а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB: дві USB 2.0 і одну USB 3.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі. Що ж стосується USB 3.0, то чотири внутрішні та два зовнішні порти функціонують завдяки чіпсету, у той час як два додаткові зовнішні інтерфейси реалізовані силами контролера ASMedia ASM1042.

ASUS SABERTOOTH Z97 MARK S

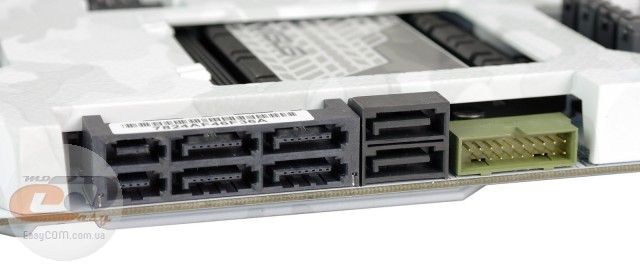

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома роз’ємами SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Робота всіх інтерфейсів, за винятком двох SATA 6 Гбіт/с, реалізованих силами контролера ASMedia ASM1061, забезпечується завдяки набору системної логіки Intel Z97.

Також відзначимо розташований біля SATA-портів другий внутрішній роз’єм USB 3.0, який зазвичай розташовується ближче до основного 24-контактного роз’єму живлення.

ASUS SABERTOOTH Z97 MARK S

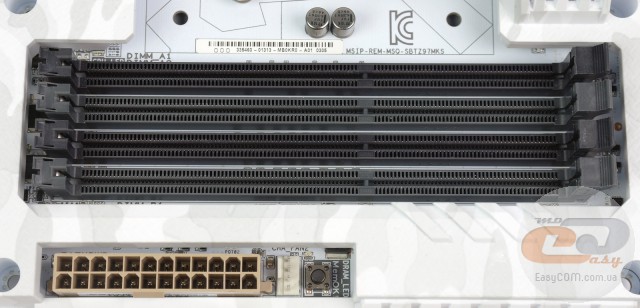

Системна плата ASUS SABERTOOTH Z97 MARK S оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1866 МГц. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Окремо відзначимо розташовану поряд клавішу «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

ASUS SABERTOOTH Z97 MARK S

ASUS SABERTOOTH Z97 MARK S

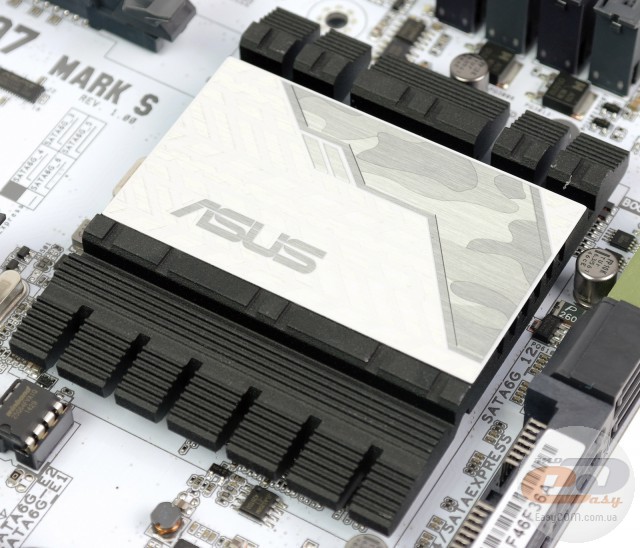

Система охолодження розглянутої новинки складається із трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші (з'єднані нікельованою тепловою трубкою) накривають елементи підсистеми живлення процесора. У процесі тестування з підключеними додатковими вентиляторами температура радіатора охолодження чіпсету досягнула лише 38,9°C. Як бачимо, активна система охолодження ASUS TUF Thermal Armor відмінно справляється зі своїм завданням.

ASUS SABERTOOTH Z97 MARK S

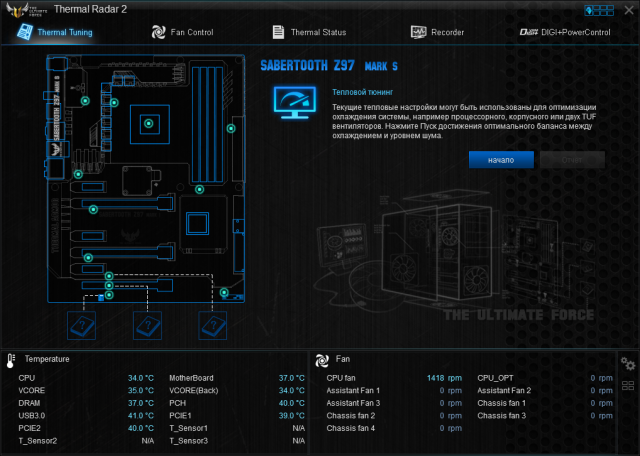

Материнська плата ASUS SABERTOOTH Z97 MARK S оснащена вісьмома вбудованими датчиками температури й трьома комплектними, які можна встановити на будь-який компонент системи із присвоєнням зрозумілої назви (наприклад, «температура HDD» і т.д.). Моніторинг отриманих даних здійснюється силами утиліти ASUS Thermal Radar 2. У процесі тестування були зафіксовані наступні результати:

Назва датчика

Без встановлених комплектних вентиляторів

Зі встановленими вентиляторами після налаштування ASUS Thermal Tuning

Зі встановленими вентиляторами при максимальній швидкості їх обертання

Vcore (back), °C

43

36

31

Vcore, °C

46

44

41

USB, °C

48

47

44

DRAM, °C

43

43

43

PCH, °C

45

45

45

PCIE1, °C

51

51

50

PCIE2, °C

45

45

45

Motherboard, °C

37

37

37

Як бачимо, встановлення комплектних вентиляторів дійсно позитивним чином позначається на деяких ключових компонентах завдяки грамотній організації повітряних потоків усередині кожуха.

ASUS SABERTOOTH Z97 MARK S

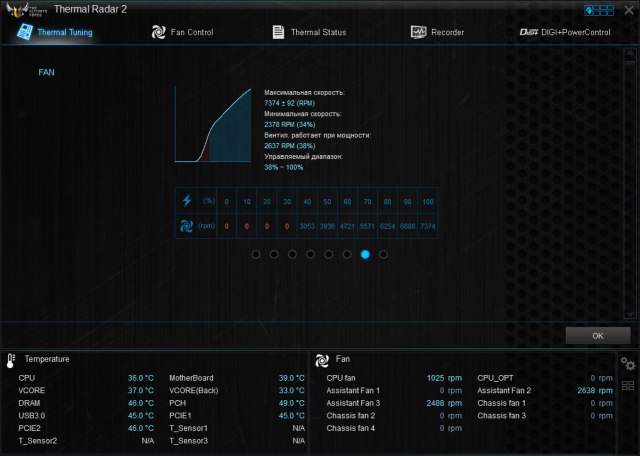

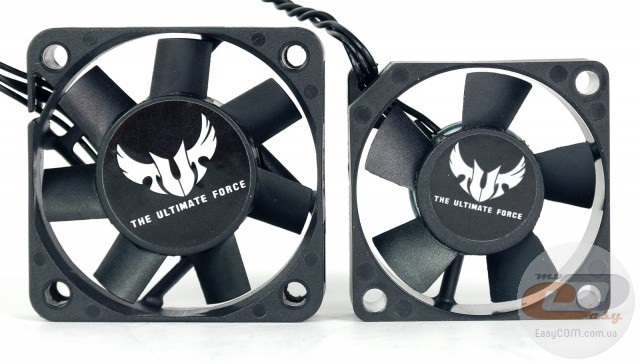

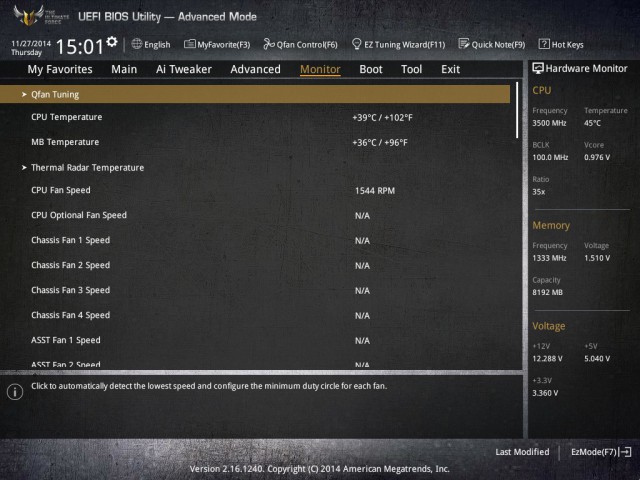

Що ж стосується самих вертушок, то максимальна частота обертання їх лопатей склала 7500 об/хв для 35-мм вентилятора та 6300 об/хв для 40-мм вентилятора. Комплектна утиліта ASUS Thermal Radar 2 дозволяє оптимізувати роботу системи охолодження шляхом автоматичного налаштування вентиляторів.

ASUS SABERTOOTH Z97 MARK S

ASUS SABERTOOTH Z97 MARK S

Після проходження даної процедури вони стали працювати зі швидкістю 2650 об/хв і 2150 об/хв відповідно.

ASUS SABERTOOTH Z97 MARK S

ASUS SABERTOOTH Z97 MARK S

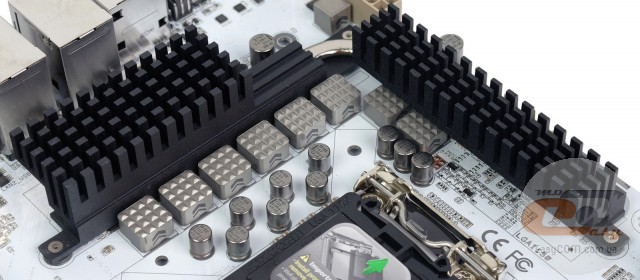

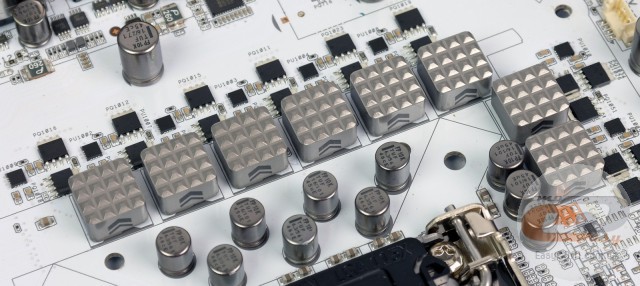

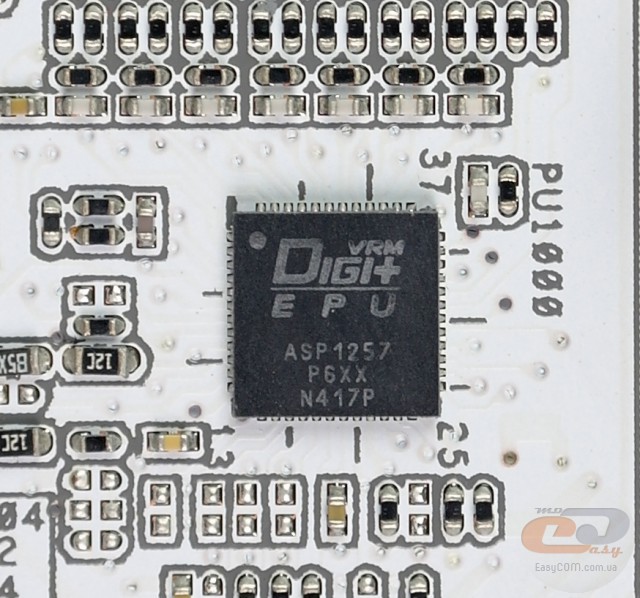

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1257 із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM.

Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори TUF 10K Ti-Caps зі збільшеним в 5 разів терміном служби й підвищеною на 20% температурною стійкістю, МОН-транзистори TUF MOSFET з низьким рівнем опору відкритого каналу, а також поліпшені дроселі TUF New Alloy Chokes, які відрізняються більш низькою температурою й підвищеною надійністю. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

ASUS SABERTOOTH Z97 MARK S

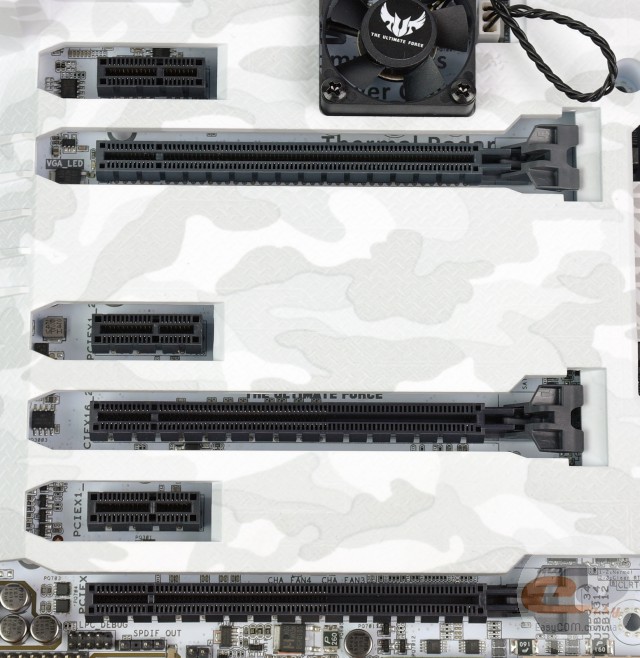

Для розширення функціональності материнської плати ASUS SABERTOOTH Z97 MARK S в розпорядженні користувача є шість слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 2.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 2.0 x1;
  6. PCI Express 2.0 x16 (у режимі х4).

Як бачимо, у наявності три роз’єми для встановлення відеокарт, з яких до процесора підключені тільки два. Відповідно, саме вони ділять між собою 16 доступних ліній стандарту PCI Express 3.0. У свою чергу третій слот підключений до чіпсету, і його пропускна здатність обмежена чотирма лініями PCI Express 2.0, а виходить, використовуватися для встановлення відеокарт він може тільки у випадку з рішеннями на основі продукції AMD, оскільки NVIDIA не підтримує слоти x4 для організації режиму NVIDIA SLI.

У зв'язку з нестачею вільних чіпсетних ліній, роз’єм PCI Express 2.0 x16 ділить пропускну здатність із одним зі слотів PCI Express 2.0 x1 (на схемі «PCIe 2.0 x1_3») і двома додатковими портами USB 3.0 на інтерфейсній панелі (на схемі «USB3 E1/2»). За замовчуванням він функціонує в режимі х1, а у випадку збільшення його пропускної здатності до х4, згадані вище роз’єми будуть недоступні.

Додатково відмети, що навіть у випадку встановлення двох габаритних відеокарт із трьохслотовою системою охолодження у вас усе ще залишиться доступ до одного роз’єму PCI Express x1.

ASUS SABERTOOTH Z97 MARK S

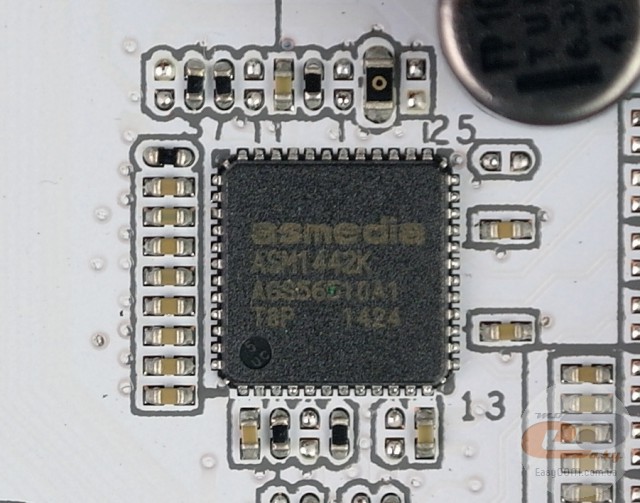

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи: HDMI і DisplayPort, перемикання між якими здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS SABERTOOTH Z97 MARK S

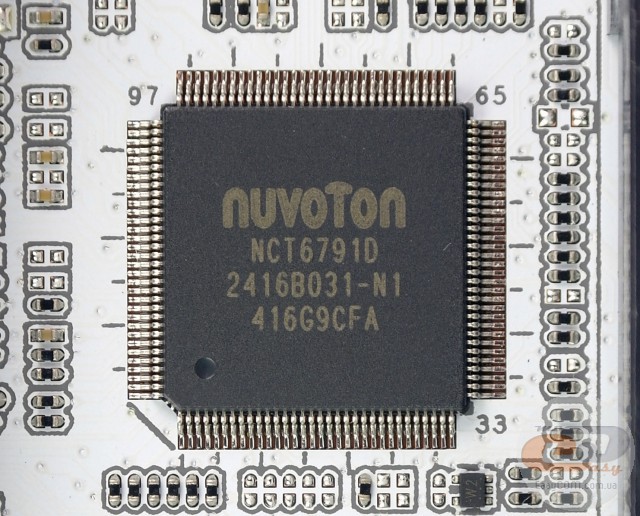

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D.

ASUS SABERTOOTH Z97 MARK S

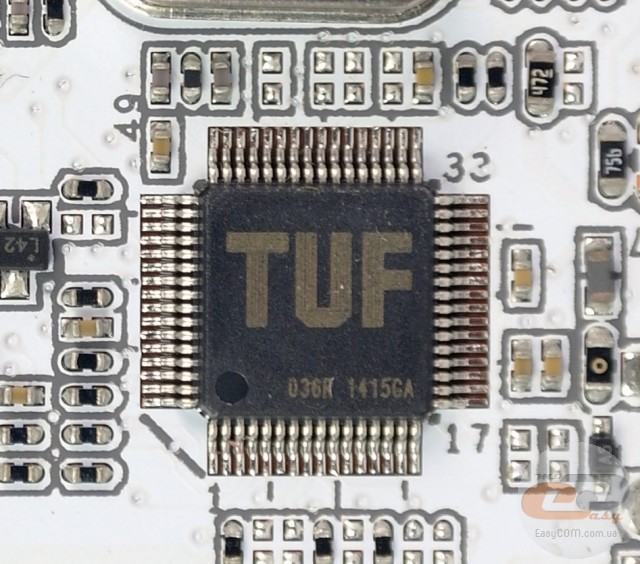

У свою чергу функція моніторингу реалізується окремим мікропроцесором ASUS TUF, який відповідає за високоточний моніторинг температури й швидкості обертання вентиляторів, а також забезпечує підвищену точність даних, виміряних за допомогою комплектних і попередньо встановлених датчиків на материнській платі.

ASUS SABERTOOTH Z97 MARK S

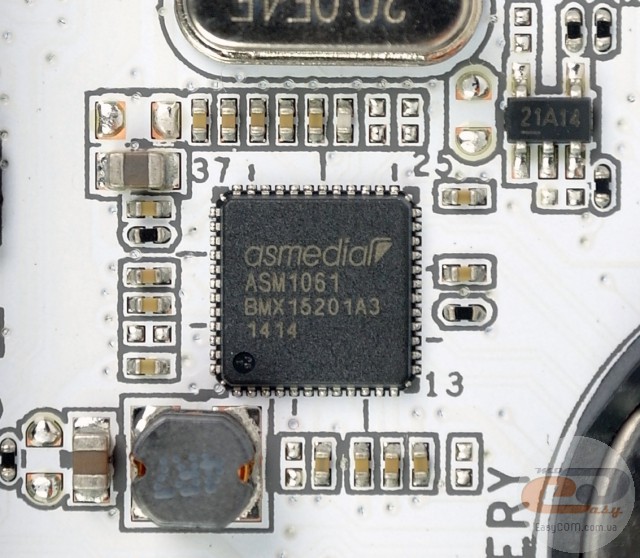

Два додаткові порти SATA 6 Гбіт/с реалізовані за допомогою контролера ASMedia ASM1061.

ASUS SABERTOOTH Z97 MARK S

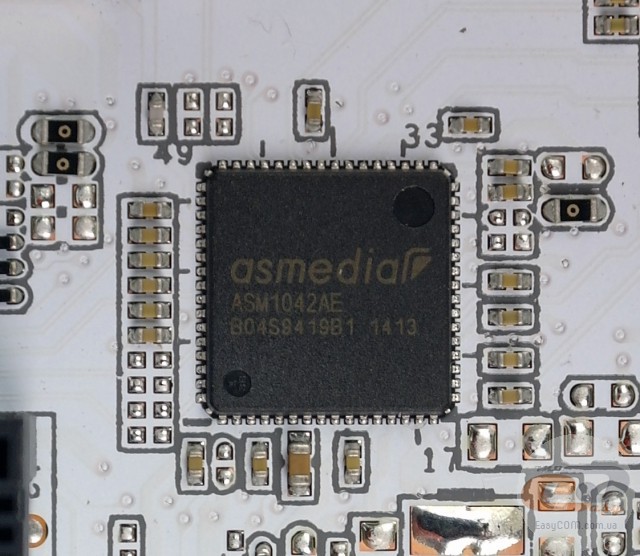

Два роз’єми USB 3.0 на інтерфейсній панелі функціонують завдяки мікросхемі ASMedia ASM1042.

ASUS SABERTOOTH Z97 MARK S

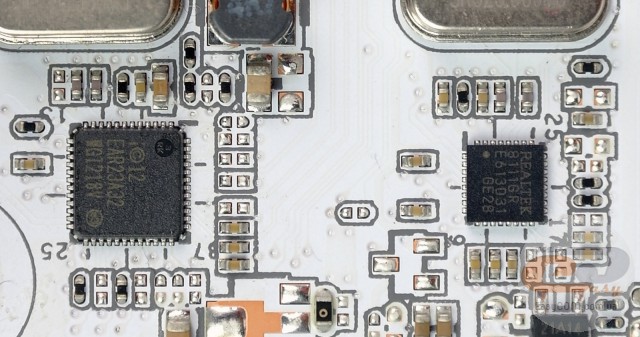

Для підтримки мережевих з'єднань служать два гігабітні LAN-контролери: Intel WGI218V і Realtek 8111GR.

ASUS SABERTOOTH Z97 MARK S

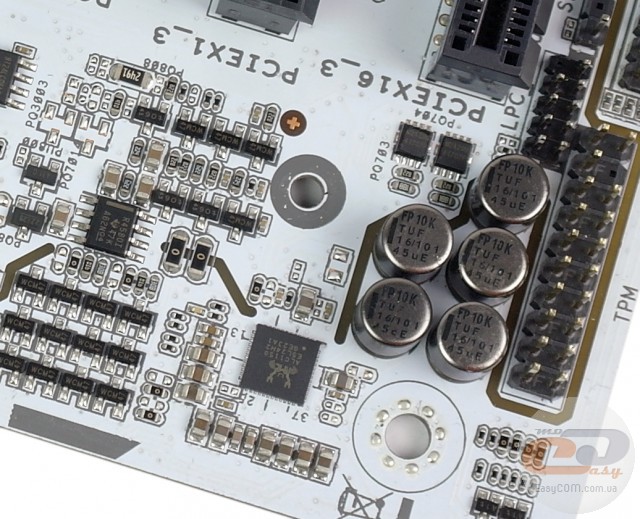

Звукова підсистема розглянутої материнської плати основана на флагманському 8-канальному HDA-кодеку Realtek ALC1150, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Вона здатна відтворювати аудіо з відношенням сигнал/шум на рівні 112 дБ і забезпечує запис звуку з відношенням сигнал/шум 104 дБ. Додатково реалізована звукова підсистема може похвалитися можливістю відтворення lossless-аудіо із частотою дискретизації 192 КГц і шириною квантування 24 біт, поліпшеною підтримкою навушників завдяки спеціальному підсилювачу TI R4580I, а також присутністю порту S/PDIF out на інтерфейсній панелі. Досягнення всіх цих показників стало можливим завдяки використанню дизайну ASUS TUF Audio Design, який передбачає підтримку високоякісних компонентів і фізичного екранування аудіопідсистеми на текстоліті материнської плати.

ASUS SABERTOOTH Z97 MARK S

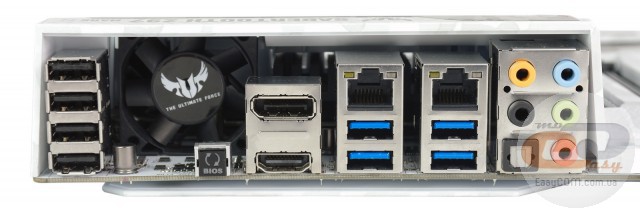

Інтерфейсна панель моделі ASUS SABERTOOTH Z97 MARK S включає до свого складу наступні порти:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 2 x LAN (RJ45);
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 1 х оптичний S/PDIF out;
  • 1 х клавішу «USB BIOS Flashback»;
  • 5 x аудіопортів.

Подібне компонування інтерфейсної панелі можна сміливо назвати відмінним, оскільки вона включає до свого складу два відеовиходи, велику кількість портів USB, зручне підключення багатоканальної акустики, а також оптичний аудіовихід і два мережеві порти. Окремо відзначимо підтримку виведення зображення на дисплеї з роздільною здатністю 4096 х 2160 точок (4K Ultra HD), а також зручне оновлення прошивання BIOS із флеш-накопичувача за допомогою відповідної клавіші.

ASUS SABERTOOTH Z97 MARK S

ASUS SABERTOOTH Z97 MARK S

В ASUS SABERTOOTH Z97 MARK S присутні досить широкі можливості для організації охолодження усередині системного корпусу. У наявності дев'ять роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора (4-контактні), чотири інші призначені для системних вертушок (4-контактні) і ще три для додаткових комплектних вентиляторів (2 х 3-контактних і 1 х 4-контактний).
