Огляд і тестування материнської плати ASUS SABERTOOTH Z97 MARK 2

Не так давно ми познайомили вас із поповненням у рядах материнських плат лінійки ASUS TUF (The Ultimate Force), а саме з моделлю ASUS SABERTOOTH Z97 MARK 1, яка справила дуже хороше враження завдяки високому ступеню надійності та наявності захисної «броні» у комплекті поставки. Що ж стосується героїні даного огляду, материнської плати ASUS SABERTOOTH Z97 MARK 2, то, як не дивно, незважаючи на наявність більш високого цифрового індексу, вона є молодшою версією розглянутої раніше моделі. На перший погляд, якщо судити винятково за технічними характеристиками, то єдиним спрощенням щодо старшого варіанту є відсутність захисного кожуха й заглушок для слотів розширення в комплекті поставки. Однак давайте не будемо поспішати з передчасними висновками і більш докладно порівняємо обидві моделі:



ASUS SABERTOOTH Z97 MARK 2

ASUS SABERTOOTH Z97 MARK 1

USB 3.0

зовнішні/внутрішні

4/4

4/4

USB 2.0

зовнішні/внутрішні

4/4

4/4

Оперативна пам'ять

4 x DIMM

до 32 ГБ

4 x DIMM

до 32 ГБ

PCIe x16

3

x16

x8+x8

x8+x8+x4

3

x16

x8+x8

x8+x8+x4

PCIe x1

3

3

PCI

Немає

Немає

Відеовиходи

HDMI

DisplayPort

HDMI

DisplayPort

Аудіовиходи

5
 Optical S/PDIF-out

5
 Optical S/PDIF-out

SATA 6 Гбіт/с

6

8

SATA Express

Немає

1

eSATA

Немає

Немає

M.2 (NGFF)

Немає

Немає

Thunderbolt

Немає

Немає

LAN

Intel WG1217V



Intel WG1217V

Realtek 8111GR

Wi-Fi

Немає

Немає

Bluetooth

Немає

Немає

Фази живлення

8

8

Формат

ATX

ATX

Середня вартість у доларах США на момент написання огляду

225

325

Як бачимо, новинка втратила не тільки згаданий вище захисний кожух, але й два порти SATA, інтерфейс SATA Express, а також один мережевий контролер. При цьому пропорційно знизилася й роздрібна вартість ASUS SABERTOOTH Z97 MARK 2, яка пропонується орієнтовно на 100 доларів США дешевше. А тепер давайте перейдемо безпосередньо до огляду новинки.

ASUS SABERTOOTH Z97 MARK 2

Специфікація материнської плати ASUS SABERTOOTH Z97 MARK 2:

Виробник

ASUS

Модель

SABERTOOTH Z97 MARK 2 (rev 1.01)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

1866 / 1600 / 1333 / 1066 МГц

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

2 x PCI Express 3.0 x16

1 х PCI Express 2.0 x16

x16

x8+х8

x8+x8+x4

3 x PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel Z97 підтримує:

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

2 х роз’єми підключення допоміжних вентиляторів (3-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані нікельованою тепловою трубкою

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x LAN (RJ45)

4 x USB 3.0

4 x USB 2.0

1 x Optical S/PDIF out

5 x аудіопортів

1 х клавіша USB BIOS Flashback

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x SATA 6 Гбіт/с

1 х роз’єм TPM

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x клавіша для скидання CMOS

1 х клавіша MemOK!

1 х роз’єм TB_HEADER

1 х роз’єм DRCT

1 x група роз’ємів підключення термодатчиків

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0a, SM BIOS 2.7, DMI 2.7, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

4 x кабелі SATA

1 х місток 2-Way NVIDIA SLI

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS SABERTOOTH Z97 MARK 2

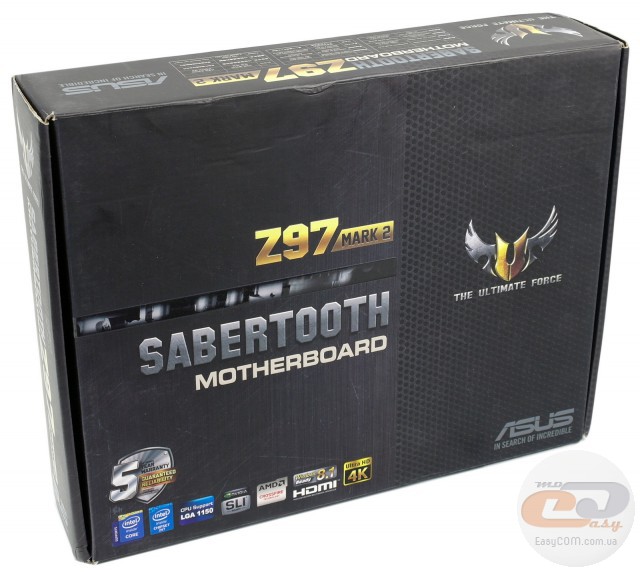

Новинка упакована в коробку зі щільного картону, прикрашену поліграфією в темних тонах. Глянувши на лицьову сторону, у першу чергу привертає до себе увагу логотип серії ASUS TUF (The Ultimate Force). Також зазначене найменування моделі й компанії-виробника. У нижній частині зосереджений ряд логотипів, які вказують на підтримку технологій AMD CrossFireX і NVIDIA SLI, операційної системи Windows 8.1, а також відеовиходу HDMI з можливістю виведення зображення в роздільній здатності 4K Ultra HD.

ASUS SABERTOOTH Z97 MARK 2

На звороті знаходяться зображення самої материнської плати, її інтерфейсної панелі, а також основних характеристик. У верхній частині описані ключові переваги ASUS SABERTOOTH Z97 MARK 2:

  • ASUS Thermal Radar 2 – завдяки великій кількості датчиків температури користувач одержує максимально повну та правдиву інформацію про поточний стан системи.
  • TUF Components – елементна база материнської плати відповідає найвищим стандартам якості. До її складу ввійшли твердотільні конденсатори TUF 10K Ti-Caps зі збільшеним в 5 разів терміном служби та на 20% підвищеною максимально допустимою робочою температурою, МОН-транзистори TUF MOSFET з низьким рівнем опору відкритого каналу, а також поліпшені дроселі TUF New Alloy Chokes, які відрізняються більш низькою температурою й підвищеною надійністю.
  • Server-Grade Reliability Test – материнська плата пройшла спеціальну перевірку серією тестів і повністю відповідає стандартам надійності, висунутим до серверних материнських плат.
  • TUF Ice – для моніторингу температури та керування вентиляторами використовується спеціальний контролер TUF, який дозволяє оптимізувати роботу системи охолодження ПК натисканням однієї клавіші в комплектному ПЗ.
  • TUF ESD Guards – практично для кожного порту на інтерфейсній панелі встановлена окрема мікросхема для захисту від електростатичних розрядів.
  • DIGI+ Power Control – використовується точна й надійна цифрова підсистема живлення процесора та оперативної пам'яті.

ASUS SABERTOOTH Z97 MARK 2

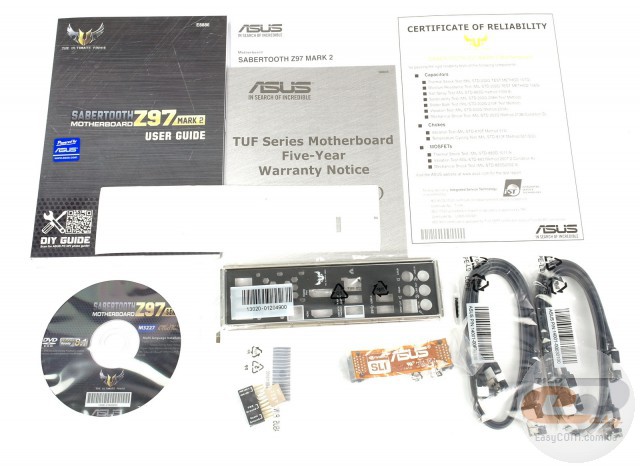

У коробці з ASUS SABERTOOTH Z97 MARK 2, крім звичного диска з ПЗ, посібника користувача й заглушки інтерфейсної панелі, постачаються:

  • чотири SATA-шлейфи;
  • сертифікат якості;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК;
  • місток NVIDIA SLI.

Дизайн і особливості плати

ASUS SABERTOOTH Z97 MARK 2

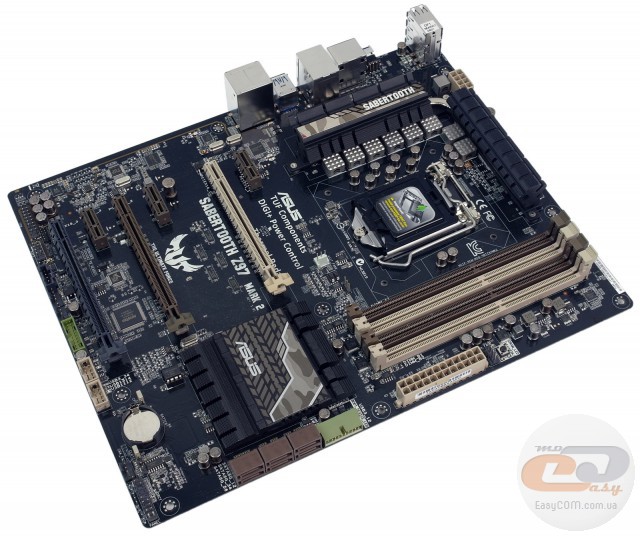

В основі моделі ASUS SABERTOOTH Z97 MARK 2 лежить друкована плата чорного кольору формату ATX (305 х 244 мм), яка непогано поєднується з колірним оформленням слотів розширення та портів у камуфляжних відтінках. Додатково відзначимо продумане компонування набортних елементів і високу зручність складання системи, для підвищення якої виробник застосував DIMM-слоти із засувками тільки з одного боку, а також паралельно розташовані порти SATA 6 Гбіт/с.

ASUS SABERTOOTH Z97 MARK 2

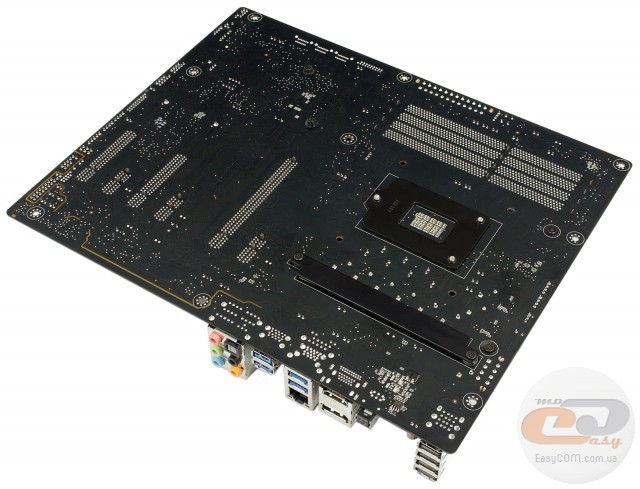

Глянувши на зворотну сторону друкованої плати, можна помітити опорну пластину процесорного роз’єму, кріпильні гвинти елементів системи охолодження, а також невелику опорну пластину під радіатором на силових компонентах підсистеми живлення, яка також виконує роль низькопрофільного радіатора.

ASUS SABERTOOTH Z97 MARK 2

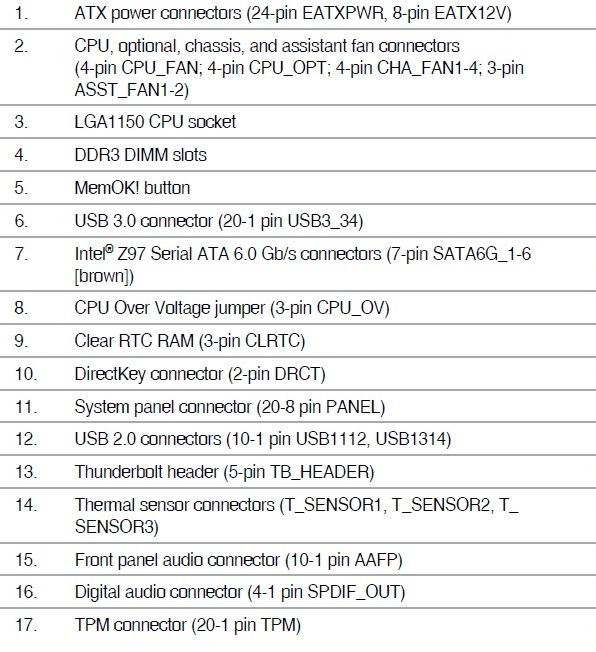

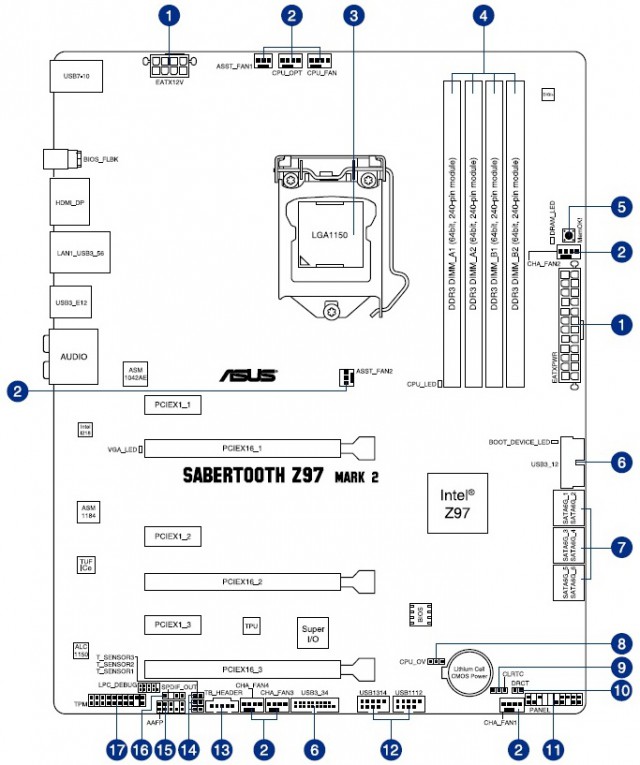

У нижній частині друкованої плати ASUS SABERTOOTH Z97 MARK 2 розташовані наступні роз’єми: порт TPM, колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, три роз’єми системних вентиляторів, група роз’ємів для термодатчиків, колодка TB_HEADER для реалізації інтерфейсу Thunderbolt, роз’єм DRCT (дозволяє підключити додаткову клавішу для переходу в BIOS і винести її, наприклад, на фронтальну панель корпусу), а також колодка підключення фронтальної панелі.

Додатково відзначимо три колодки для активації портів USB: дві – USB 2.0 і одна - USB 3.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі. Що ж стосується USB 3.0, то чотири внутрішні та два зовнішні порти функціонують завдяки чіпсету, у той час як два додаткові зовнішні інтерфейси реалізовані силами контролера ASMedia ASM1042.

ASUS SABERTOOTH Z97 MARK 2

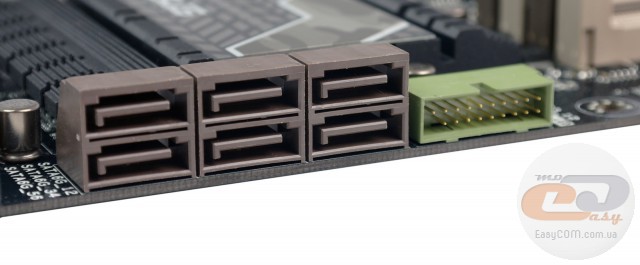

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Робота всіх інтерфейсів забезпечується завдяки чіпсету Intel Z97.

Як бачимо, біля SATA-портів розташований другий внутрішній роз’єм USB 3.0, хоча зазвичай він розташовується ближче до основного роз’єму живлення.

ASUS SABERTOOTH Z97 MARK 2

Системна плата ASUS SABERTOOTH Z97 MARK 2 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1866 МГц у номінальному режимі. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Окремо відзначимо розташовану поряд клавішу MemOK!, яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

ASUS SABERTOOTH Z97 MARK 2

ASUS SABERTOOTH Z97 MARK 2

Система охолодження розглянутої новинки складається із трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші (з'єднані нікельованою тепловою трубкою) накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 37°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 39,2°C.

Як бачимо, встановлена система охолодження відмінно справляється зі своїм завданням, забезпечуючи цілком комфортні температурні показники.

ASUS SABERTOOTH Z97 MARK 2

ASUS SABERTOOTH Z97 MARK 2

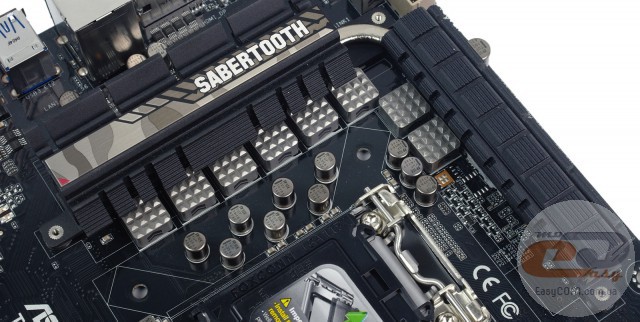

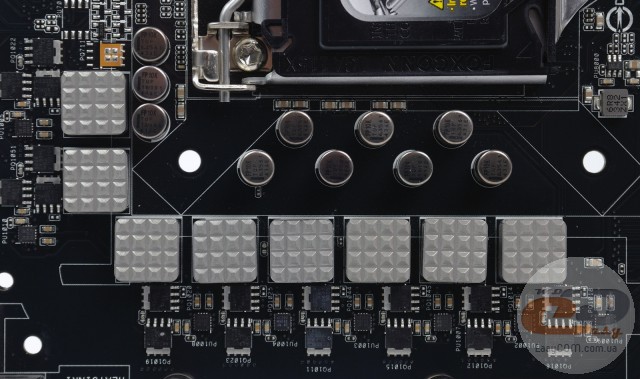

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1257 із вбудованою підсистемою керування енергоспоживанням DIGI+VRM.

Всі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори TUF 10K Ti-Caps зі збільшеним у 5 разів терміном служби та на 20% підвищеною максимально допустимою робочою температурою, МОН-транзистори TUF MOSFET з низьким рівнем опору відкритого каналу, а також поліпшені дроселі TUF New Alloy Chokes, які відрізняються більш низькою температурою та підвищеною надійністю. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

ASUS SABERTOOTH Z97 MARK 2

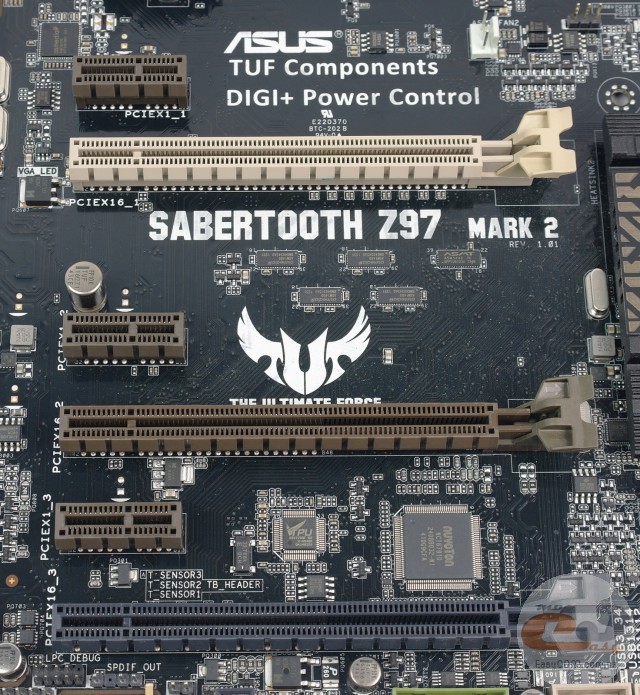

Для розширення функціональності материнської плати ASUS SABERTOOTH Z97 MARK 2 присутні шість слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 2.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 2.0 x1;
  6. PCI Express 2.0 x16 (у режимі х4).

Два з трьох слотів для встановлення графічних прискорювачів підключені до процесора та ділять між собою 16 ліній PCI Express 3.0, тоді як пропускна здатність третього слоту обмежена максимум 4-ма чіпсетними лініями PCI Express 2.0. Однак у цьому випадку він ділить їх із двома портами USB 3.0 на інтерфейсній панелі, тому за замовчуванням його пропускна здатність обмежена лише 2-ма лініями. У підсумку радити новинку можна винятково для використання в складі ігрових систем максимум із двома відеокартами та з розподілом ліній за схемою х8+х8. Додатково відзначимо, що навіть у випадку встановлення двох габаритних графічних адаптерів із трьохслотовою системою охолодження у вас все ще залишиться доступ до одного роз’єму PCI Express x1.

ASUS SABERTOOTH Z97 MARK 2

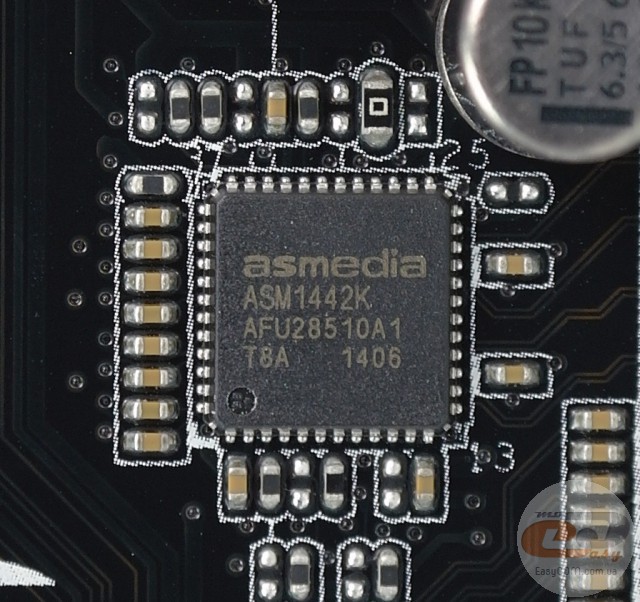

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи: HDMI і DisplayPort, перемикання між якими здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS SABERTOOTH Z97 MARK 2

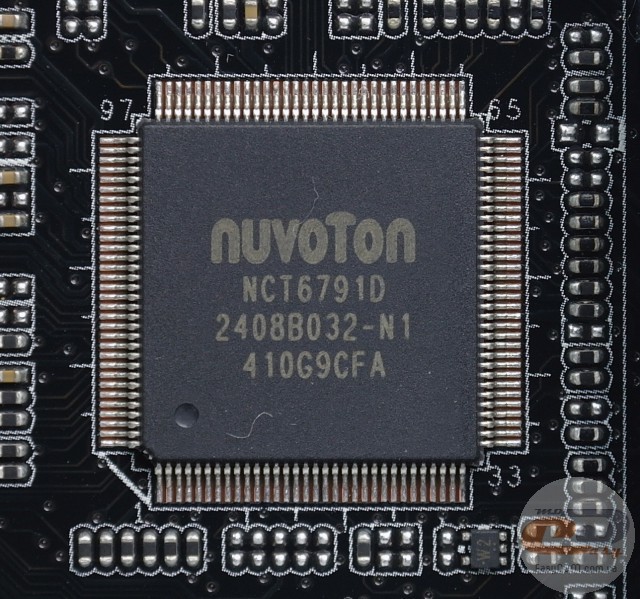

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D.

ASUS SABERTOOTH Z97 MARK 2

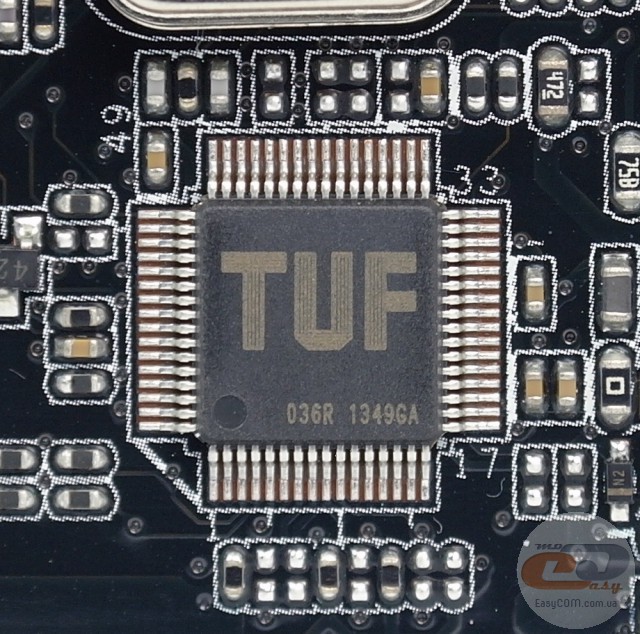

У свою чергу функція моніторингу реалізується окремим контролером ASUS TUF, який відповідає за високоточний моніторинг температури та швидкості обертання вентиляторів, а також забезпечує підвищену точність даних, вимірюваних за допомогою підключених і попередньо встановлених датчиків на материнській платі.

ASUS SABERTOOTH Z97 MARK 2

Два роз’єми USB 3.0 на інтерфейсній панелі функціонують завдяки мікросхемі ASMedia ASM1042AE.

ASUS SABERTOOTH Z97 MARK 2

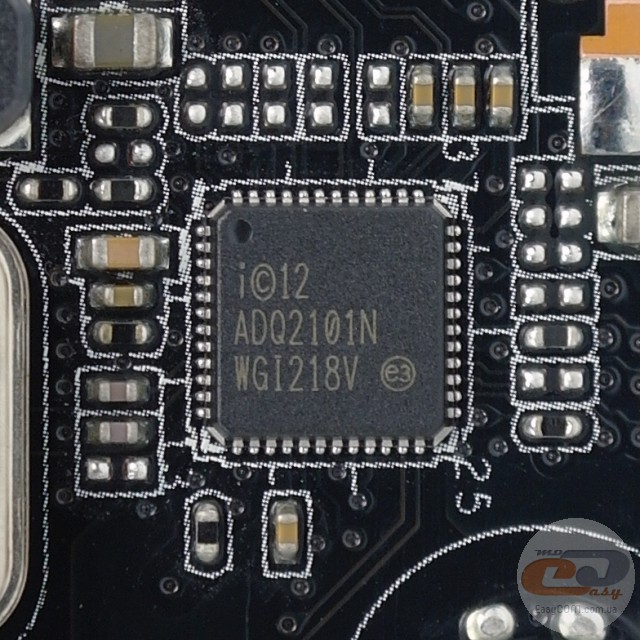

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI218V. А для програмного керування мережевими ресурсами можна використовувати фірмову утиліту Turbo LAN.

ASUS SABERTOOTH Z97 MARK 2

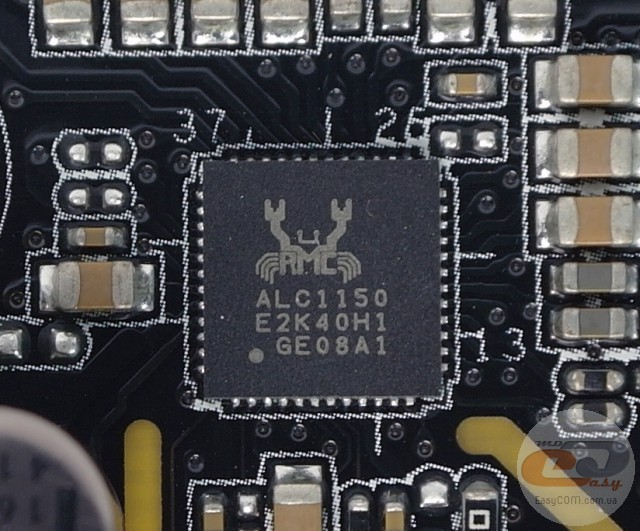

Звукова підсистема розглянутої материнської плати основана на флагманському 8-канальному HDA-кодеку Realtek ALC1150, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Вона здатна відтворювати аудіо з відношенням сигнал/шум на рівні 112 дБ і забезпечує запис звуку з відношенням сигнал/шум 104 дБ. Додатково реалізована звукова підсистема може похвалитися можливістю відтворення lossless-аудіо із частотою дискретизації 192 кГц і шириною квантування 24 біт, наявністю спеціального підсилювача для навушників, окремими шарами на текстоліті для правого та лівого аудіоканалів, використанням спеціальної мікросхеми, яка мінімізує шум при підключенні до аудіороз’ємів, а також присутністю порту S/PDIF out на інтерфейсній панелі. Досягнення всіх цих показників стало можливим завдяки використанню дизайну ASUS TUF Audio Design, який передбачає підтримку високоякісних компонентів і фізичного екранування аудіопідсистеми на текстоліті материнської плати.

ASUS SABERTOOTH Z97 MARK 2

Інтерфейсна панель моделі ASUS SABERTOOTH Z97 MARK 2 включає до свого складу наступні порти:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 1 х оптичний S/PDIF out;
  • 1 х клавішу USB BIOS Flashback;
  • 5 x аудіопортів.

Подібне компонування інтерфейсної панелі можна сміливо назвати дуже хорошим, оскільки вона включає до свого складу два відеовиходи, велику кількість портів USB, зручне підключення багатоканальної акустики, а також оптичний аудіовихід і гігабітний мережевий порт. Окремо відзначимо підтримку виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD), а також зручне оновлення прошивання BIOS із флеш-накопичувача за допомогою відповідної клавіші.

ASUS SABERTOOTH Z97 MARK 2

ASUS SABERTOOTH Z97 MARK 2

В ASUS SABERTOOTH Z97 MARK 2 є досить широкі можливості для організації охолодження усередині системного корпусу. В наявності вісім роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора (4-контактні), чотири інші призначені для системних вертушок (4-контактні) і ще два для додаткових вентиляторів (3-контактні).

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання.

ASUS SABERTOOTH Z97 MARK 2

ASUS SABERTOOTH Z97 MARK 2

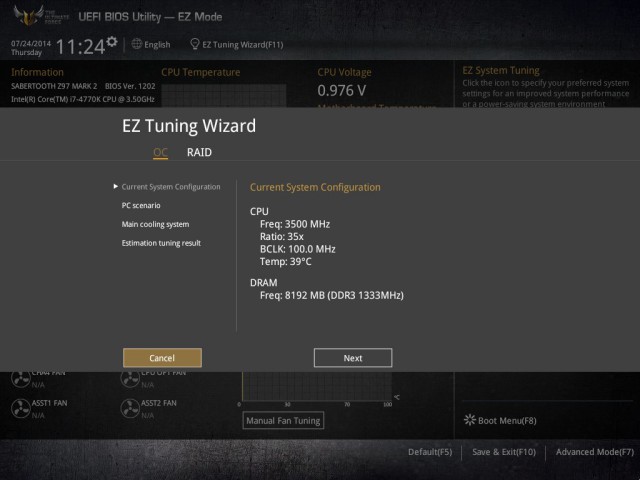

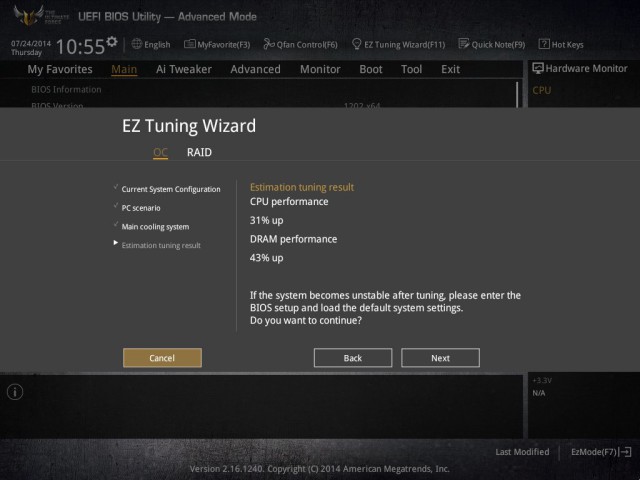

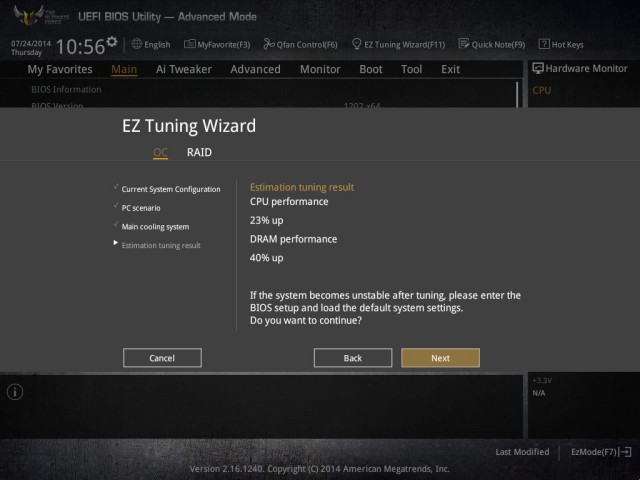

EZ Mode, у якому всі необхідні налаштування згруповані на одному екрані, а розгін здійснюється за допомогою EZ Tuning Wizard.

ASUS SABERTOOTH Z97 MARK 2

Або звичний Advanced Mode, де всі налаштування необхідно виконувати вручну.

ASUS SABERTOOTH Z97 MARK 2

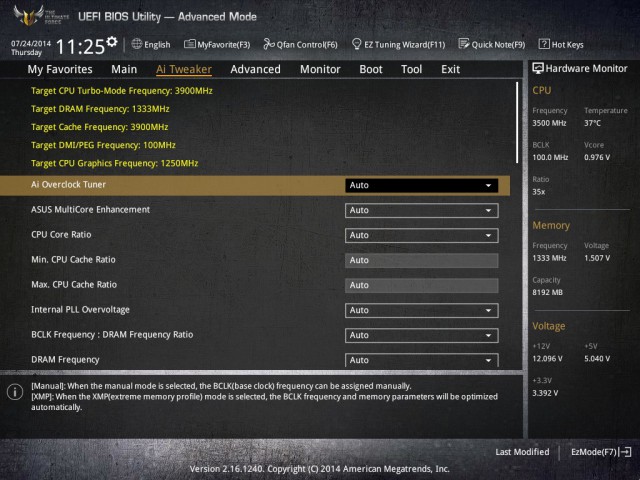

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «AI Tweaker».

ASUS SABERTOOTH Z97 MARK 2

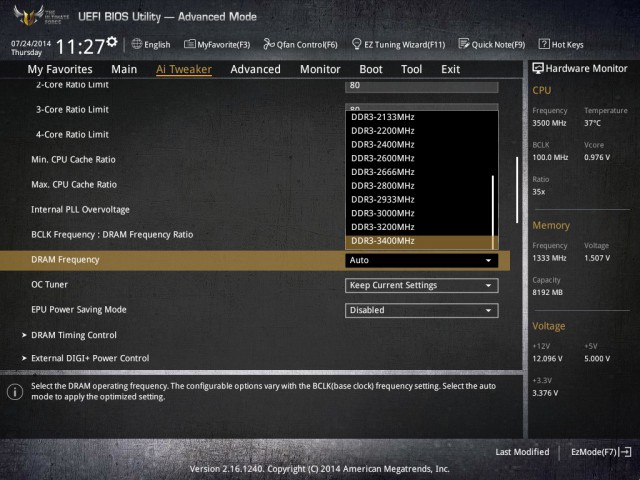

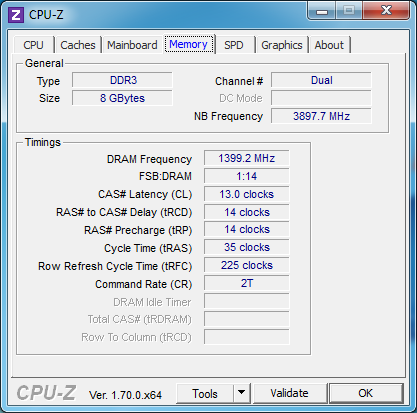

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3400 МГц.

ASUS SABERTOOTH Z97 MARK 2

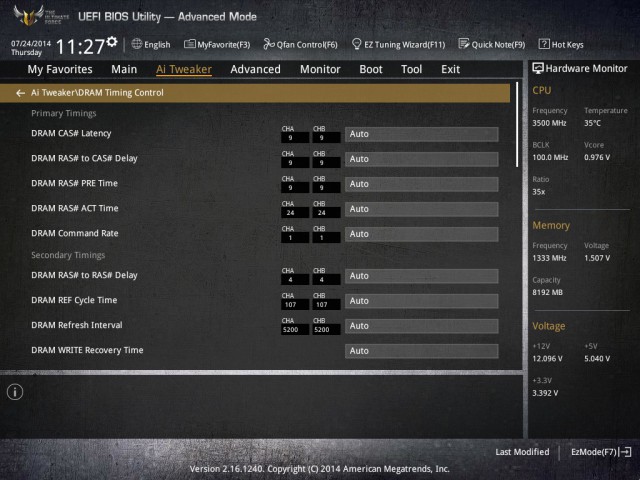

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

ASUS SABERTOOTH Z97 MARK 2

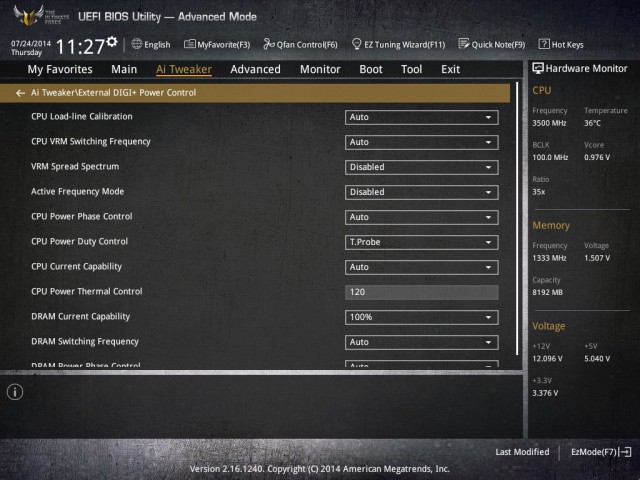

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+VRM.

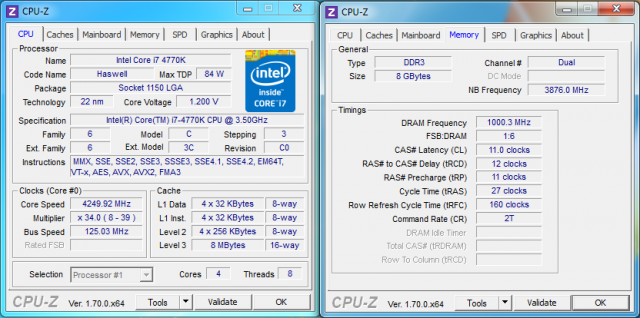

Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

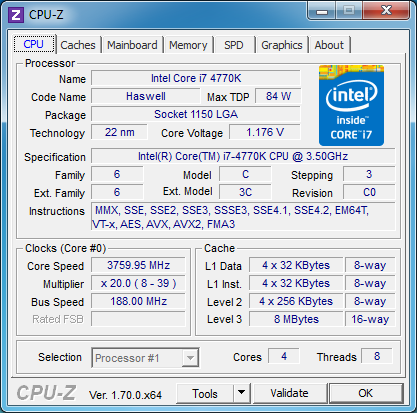

Частота системної шини

Initial BCLK Frequency

80,0 – 300,0

0,1



CPU Strap

100, 125, 167, 250



Частота оперативної пам'яті

Memory Frequency

800 - 3400



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота роботи ШІМ-контролера перетворювача живлення процесора

Fixed CPU VRM Switching Frequency(KHz)

250 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920



0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Вхідна напруга на процесорі

CPU Input Voltage

0,800 – 2,700

0,010

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,20000 – 1,92000

0,00500

Напруга на чіпсеті

PCH Core Voltage

0,70000 – 1,10000

0,01250



PCH VLX Voltage

1,20000 – 2,00000

0,01250



VTTDDR Voltage

0,60000 – 1,00000

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500



Clock Crossing Vboot

0,10000 – 1,90000

0,00625



Clock Crossing Reset Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Voltage

0,10000 – 1,90000

0,00625

ASUS SABERTOOTH Z97 MARK 2

ASUS SABERTOOTH Z97 MARK 2

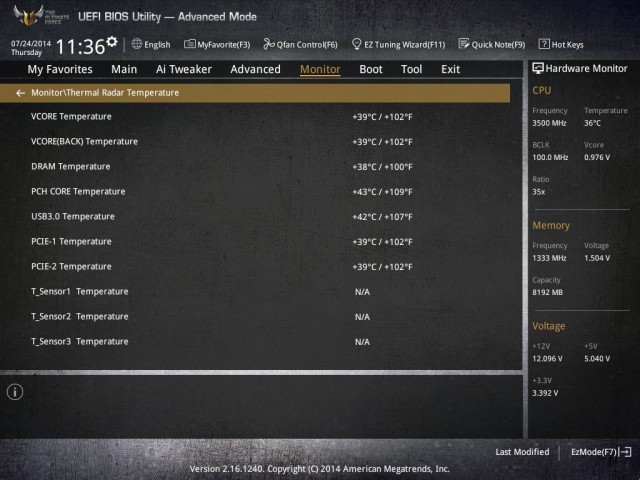

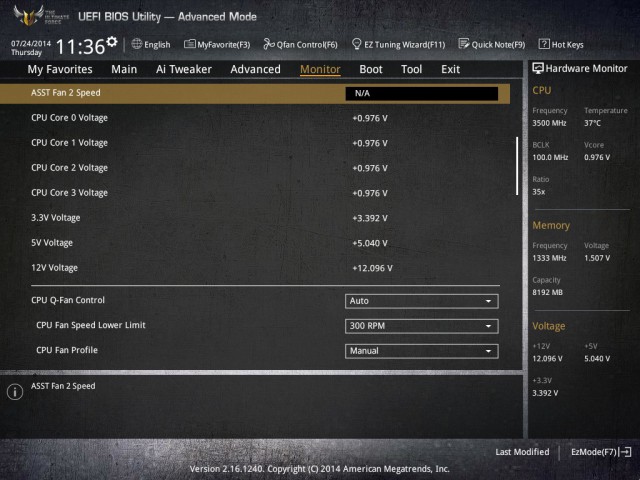

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково в даному розділі можна стежити за напругою на ядрах процесора і на лініях живлення +12В, +5В і +3,3В.

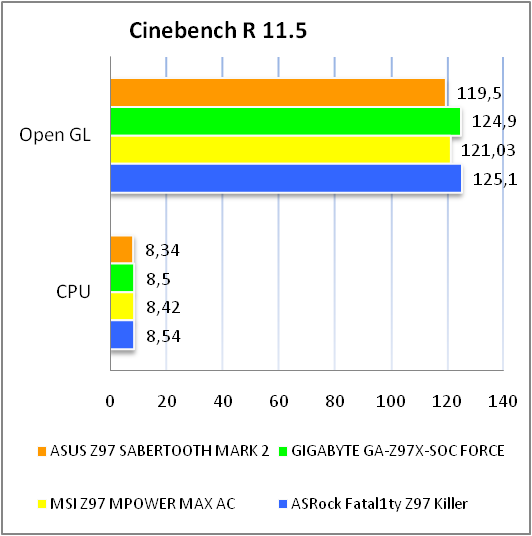

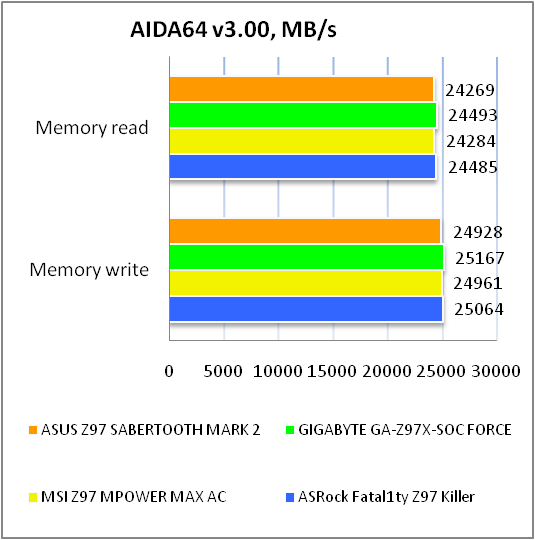

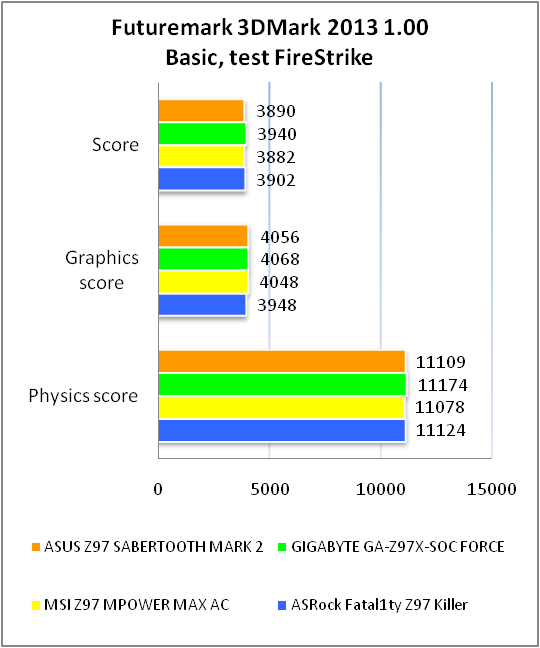

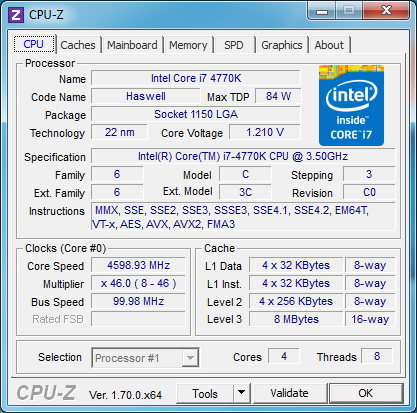

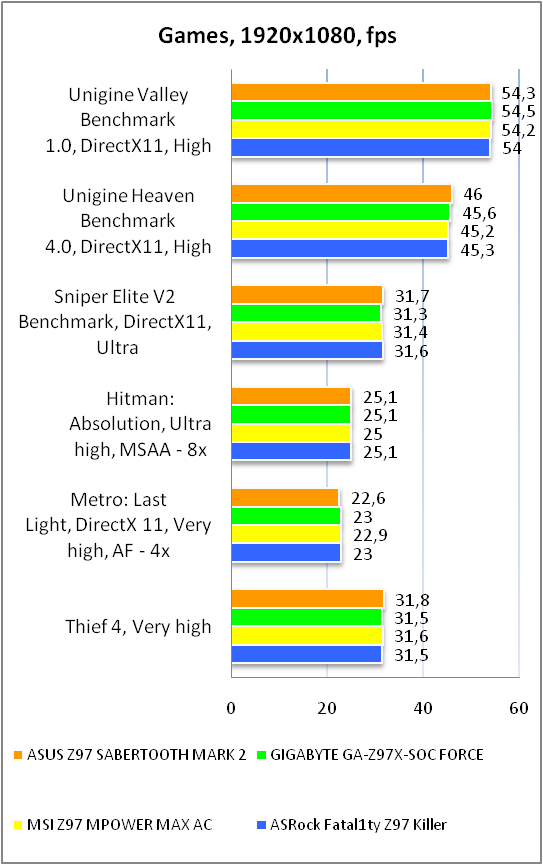

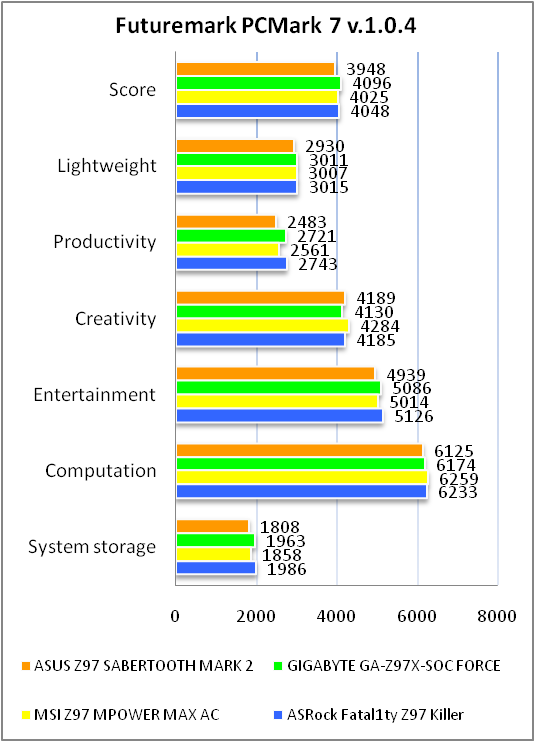

Окремо варто відзначити можливість зняття «скріншотів» у BIOS і підтримку російської мови.
