Огляд і тестування материнської плати ASUS SABERTOOTH X99

Успіх лінійки ASUS TUF (The Ultimate Force) свідчить про те, що материнські плати з підвищеним рівнем надійності та захисту виявилися досить затребуваними, тому вони легко знаходять свого покупця. Враховуючи даний факт, ми анітрошки не здивувалися, що компанія ASUS вирішила розширити серію ASUS TUF моделлю на основі чіпсету Intel X99, орієнтованою на ентузіастів.

ASUS SABERTOOTH X99

Саме материнська плата ASUS SABERTOOTH X99 і потрапила до нас на тестування. При середній вартості близько $450, вона має цілий ряд фірмових особливостей і переваг, про які ми й поговоримо нижче, а поки що пропонуємо поглянути на таблицю її характеристик.

Специфікація материнської плати ASUS SABERTOOTH X99:

Виробник

ASUS

Модель

SABERTOOTH X99 (rev 1.1)

Чіпсет

Intel X99

Процесорний роз’єм

Socket LGA2011-v3

Підтримувані процесори

Intel Core i7-5000 (сімейства Intel Haswell-E)

Частота використовуваної пам'яті

2133 / 2400 МГц

Підтримка пам'яті

8 x DDR4 DIMM-слотів з підтримкою до 64 ГБ пам'яті

Слоти розширення

3 x PCI Express 3.0 x16

40 ліній

28 ліній

х16

х16+х16

х16+х16+х8

х16

х16+х8

х16+х8+х4

1 х PCI Express 2.0 x4 (у режимі x2)

1 х PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel X99 підтримує:

1 х M.2 (M.2 2242, M.2 2260, M.2 2280, M.2 22110)

8 x SATA 6 Гбіт/с

1 x SATA Express (сумісний з 2 x SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мбіт/с)

1 x Realtek 8111GR (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 х 8-контактний роз’єм живлення ATX12V

1 x 4-контактний роз’єм живлення ATX12V

Вентилятори

3 x роз’єми вентиляторів CPU (4-контактні)

4 x роз’єми підключення системних вентиляторів (4-контактні)

5 х роз’ємів підключення допоміжних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

2 x LAN (RJ45)

4 x USB 3.0

2 x USB 3.1

4 x USB 2.0

1 х TUF Detective

5 x аудіопортів

1 х оптичний S/PDIF Out

1 x клавіша «USB BIOS Flashback»

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0 (19-контактні)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

8 x SATA 6 Гбіт/с

1 x SATA Express, сумісний із двома SATA 6 Гбіт/с

1 х M.2

1 х роз’єм TPM

1 х роз’єм COM

1 x конектор виведення звуку на передню панель

1 x S/PDIF Out

1 x блок конекторів передньої панелі

1 х клавіша «MemOK!»

1 х колодка TB_HEADER

1 х роз’єм термодавачів

1 x роз’єм DRCT

1 х перехідник Clear CMOS

BIOS

AMI UEFI BIOS

128 Мбіт

PnP, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

1 х набір ASUS Q-Connectors

6 x кабелів SATA

1 x міст 2-Way NVIDIA SLI

1 х комплект заглушок для портів і слотів розширення

1 х вентилятор системи охолодження ASUS Thermal Armor

1 х набір термодавачів

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS SABERTOOTH X99

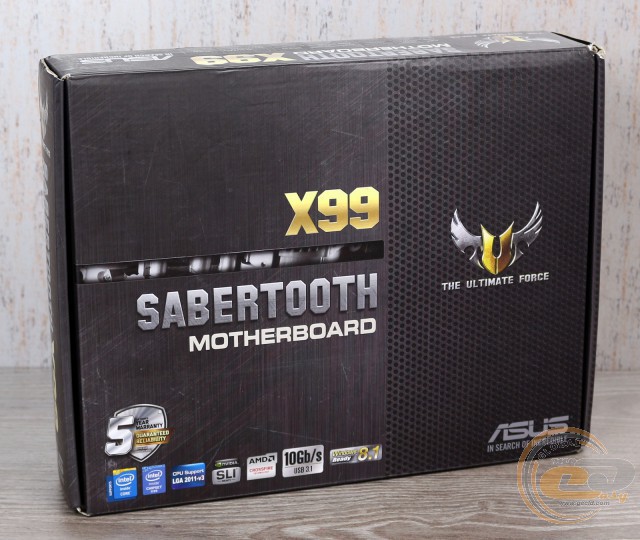

Материнська плата ASUS SABERTOOTH X99 постачається в коробці з якісного щільного картону, прикрашеного поліграфією в темних тонах. Її дизайн є досить стриманим і строгим. На лицьовій стороні, крім назви самої плати й компанії-виробника, можна виявити логотип серії ASUS TUF (The Ultimate Force). Також відзначимо наявність логотипа, який повідомляє про розширену п'ятирічну гарантію, що властиво всім материнським платам даної серії.

У нижній частині містяться згадування про підтримку Windows 8.1, технологій NVIDIA SLI і AMD CrossFireX, а також про наявність інтерфейсів USB 3.1 із пропускною здатністю 10 Гбіт/с.

ASUS SABERTOOTH X99

На звороті розташовані зображення самої материнської плати, її інтерфейсної панелі й основних характеристик. У верхній частині описані основні переваги ASUS SABERTOOTH X99:

  • ASUS Thermal Armor – спеціальна система охолодження, яка включає до свого складу захисний кожух, що накриває майже весь текстоліт, і вентилятор, який направляє повітряні потоки усередину кожуха для більш ефективного відведення тепла від ключових вузлів і елементів.
  • ASUS TUF Fortifier – на звороті материнської плати встановлена спеціальна пластина жорсткості, яка запобігає пошкодженню текстоліту під час встановлення та використання габаритних плат розширення і систем охолодження. До того ж вона додатково сприяє відведенню надлишку тепла.
  • ASUS Thermal Radar 2 – завдяки великій кількості датчиків температури, а також наявності в комплекті додаткових термодавачів, користувач одержує максимально повну та правдиву інформацію про поточний стан системи.
  • DUAL PORT USB 3.1 – на інтерфейсній панелі материнської плати знаходяться два порти USB 3.1 Type-A із пропускною здатністю 10 Гбіт/с.

ASUS SABERTOOTH X99

ASUS SABERTOOTH X99

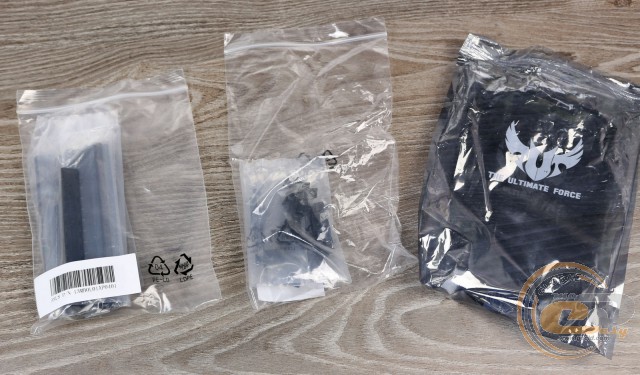

У коробці з ASUS SABERTOOTH X99, крім звичного диска з ПЗ, посібника користувача та заглушки інтерфейсної панелі, постачається:

  • шість кабелів SATA;
  • сертифікат якості;
  • набір заглушок для слотів розширення;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК;
  • набір термодавачів;

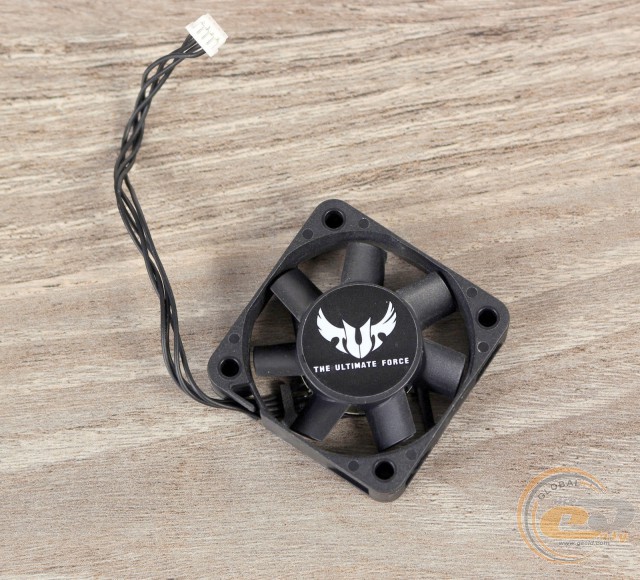

  • вентилятор системи охолодження ASUS TUF Thermal Armor;
  • місток NVIDIA SLI.

Дизайн і особливості плати

ASUS SABERTOOTH X99

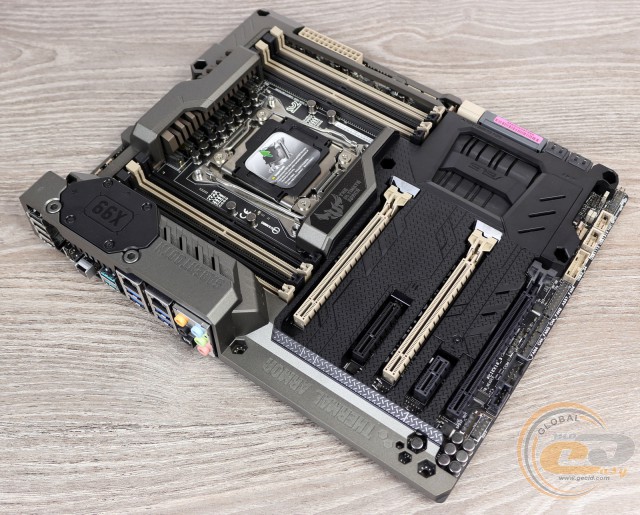

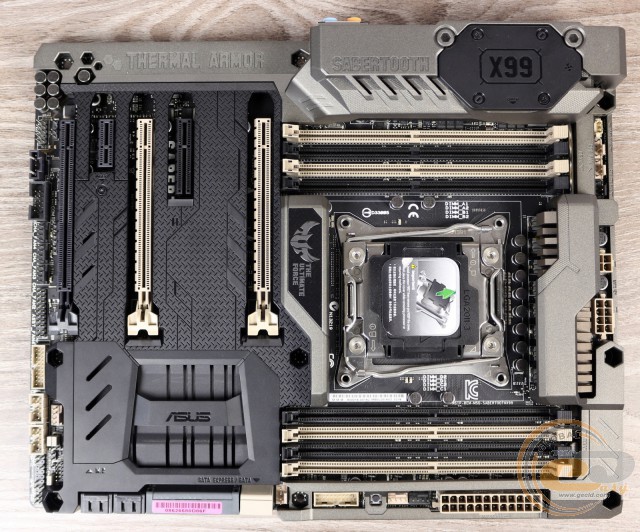

Материнська плата виконана на текстоліті чорного кольору формату ATX. Її поверхня практично повністю схована від очей користувача під спеціальним кожухом, який виконує не тільки захисну функцію, але й направляє повітряні потоки, генеровані комплектним вентилятором, на ключові вузли підсистеми живлення.

ASUS SABERTOOTH X99

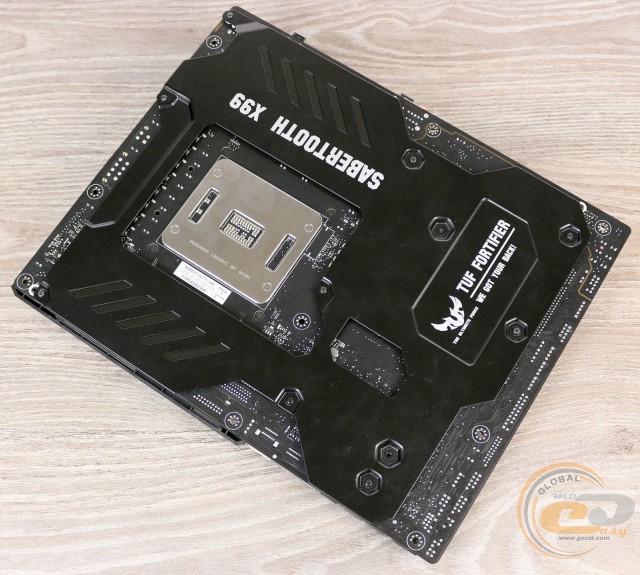

На звороті встановлена масивна опорна пластина, покликана підвищити жорсткість конструкції та запобігти можливому зламу друкованої плати внаслідок встановлення габаритної системи охолодження або масивних відеокарт. Додатково вона виконує функцію радіатора, забезпечуючи відведення надлишку тепла.

ASUS SABERTOOTH X99

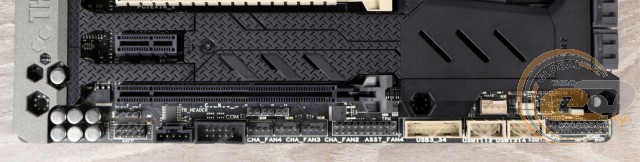

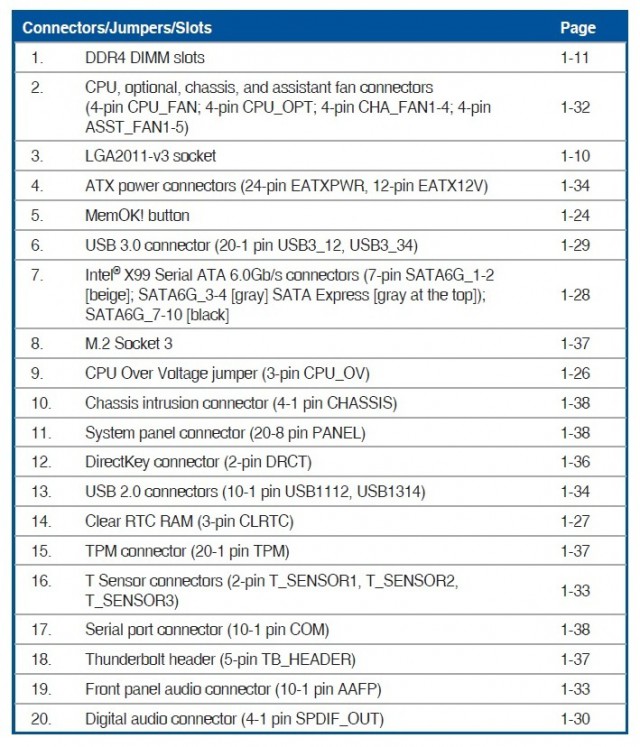

У нижній частині друкованої плати ASUS SABERTOOTH X99 розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порти COM і TPM, три роз’єми системних вентиляторів, група роз’ємів для комплектних термодавачів, колодка TB_HEADER для реалізації інтерфейсу Thunderbolt, роз’єм DRCT (дозволяє підключити додаткову клавішу для переходу в BIOS і винести її, наприклад, на фронтальну панель корпусу), а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB: дві USB 2.0 і одну USB 3.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі. Що ж стосується USB 3.0, то їх також вісім: чотири внутрішні та два зовнішні працюють завдяки набору системної логіки, тоді як два додаткові зовнішні роз’єми реалізовані силами контролера від ASMedia.

ASUS SABERTOOTH X99

ASUS SABERTOOTH X99

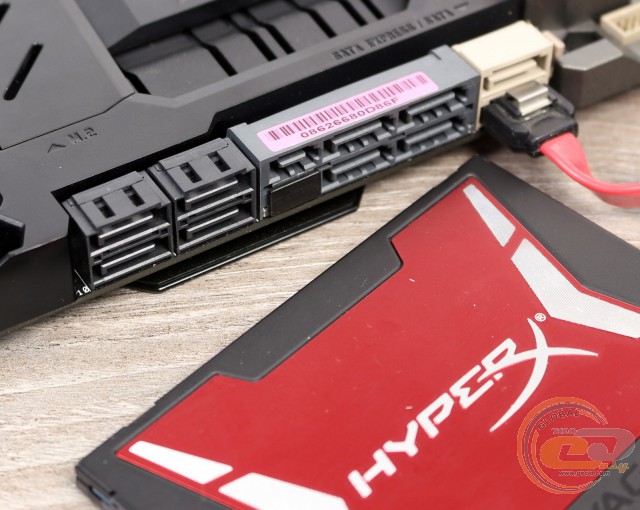

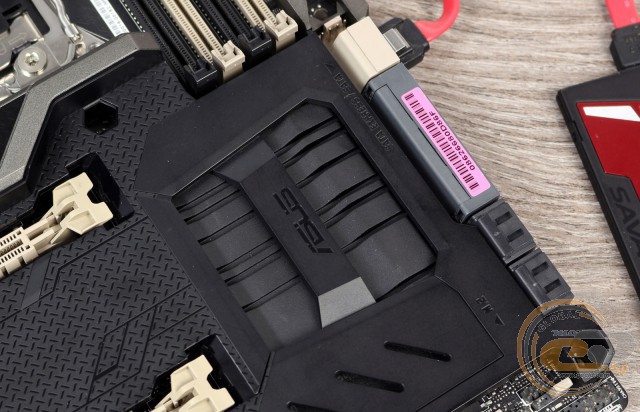

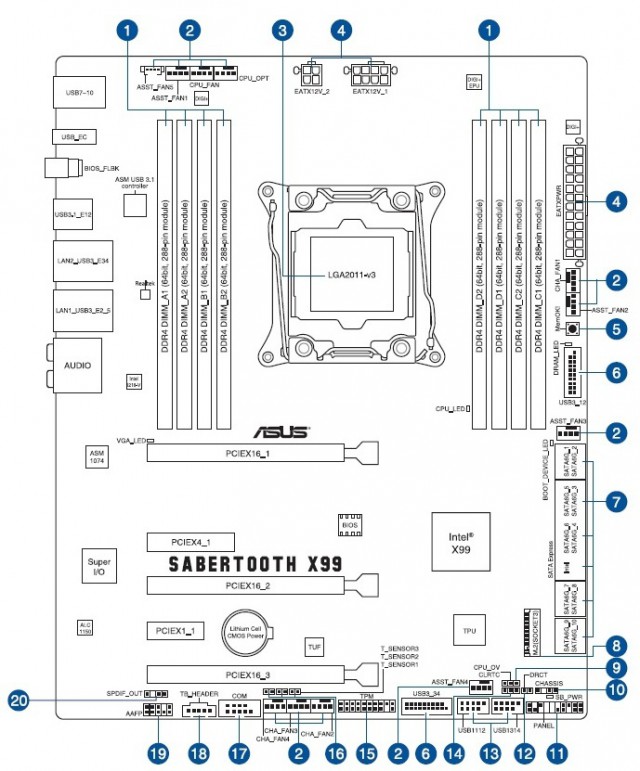

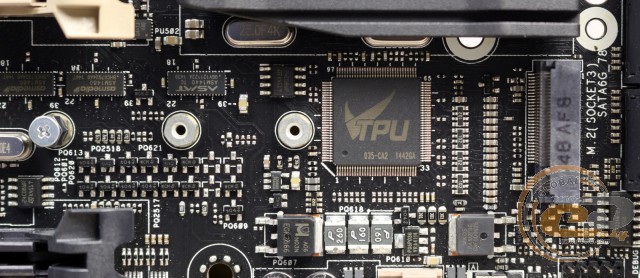

Можливості організації дискової підсистеми представлені роз’ємом M.2 (підтримуються SSD-накопичувачі форматів M.2 2242, 2260, 2280 і 22110), вісьмома портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

У зв'язку з нестачею вільних чіпсетних ліній, один зі слотів PCI Express 3.0 x16 (на схемі «PCIEX16_3») ділить пропускну здатність із інтерфейсом M.2, а виходить, одночасне їхнє використання неможливе.

ASUS SABERTOOTH X99

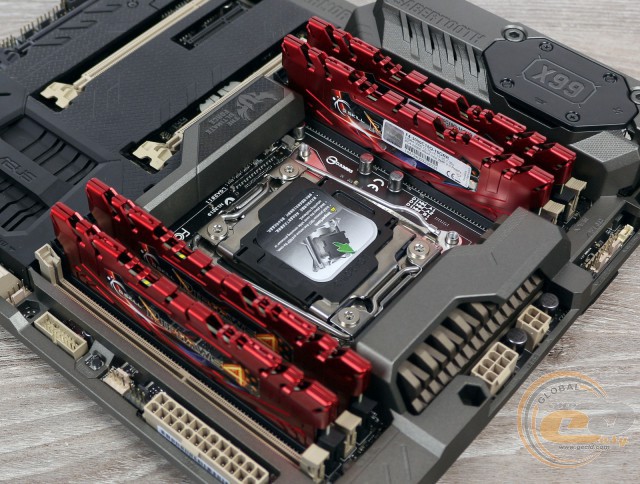

ASUS SABERTOOTH X99 оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати максимум у чотириканальному режимі. Для реалізації одного з багатоканальних режимів модулі необхідно встановлювати за однією з наступних схем.

ASUS SABERTOOTH X99

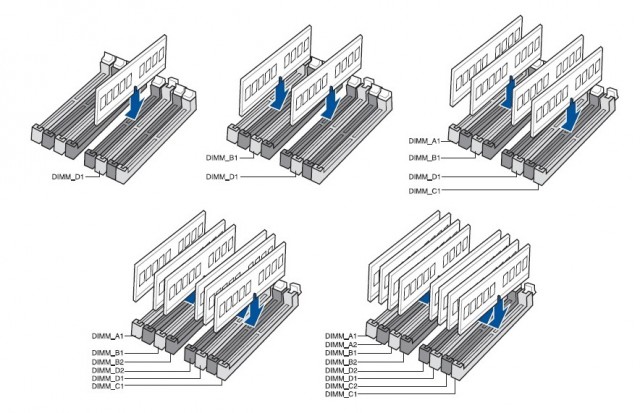

Підтримуються планки, які працюють на частотах до 2400 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо розташовану на правій стороні друкованої плати клавішу «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи, а також другу колодку для підключення виносної панелі з портами USB 3.0.

ASUS SABERTOOTH X99

ASUS SABERTOOTH X99

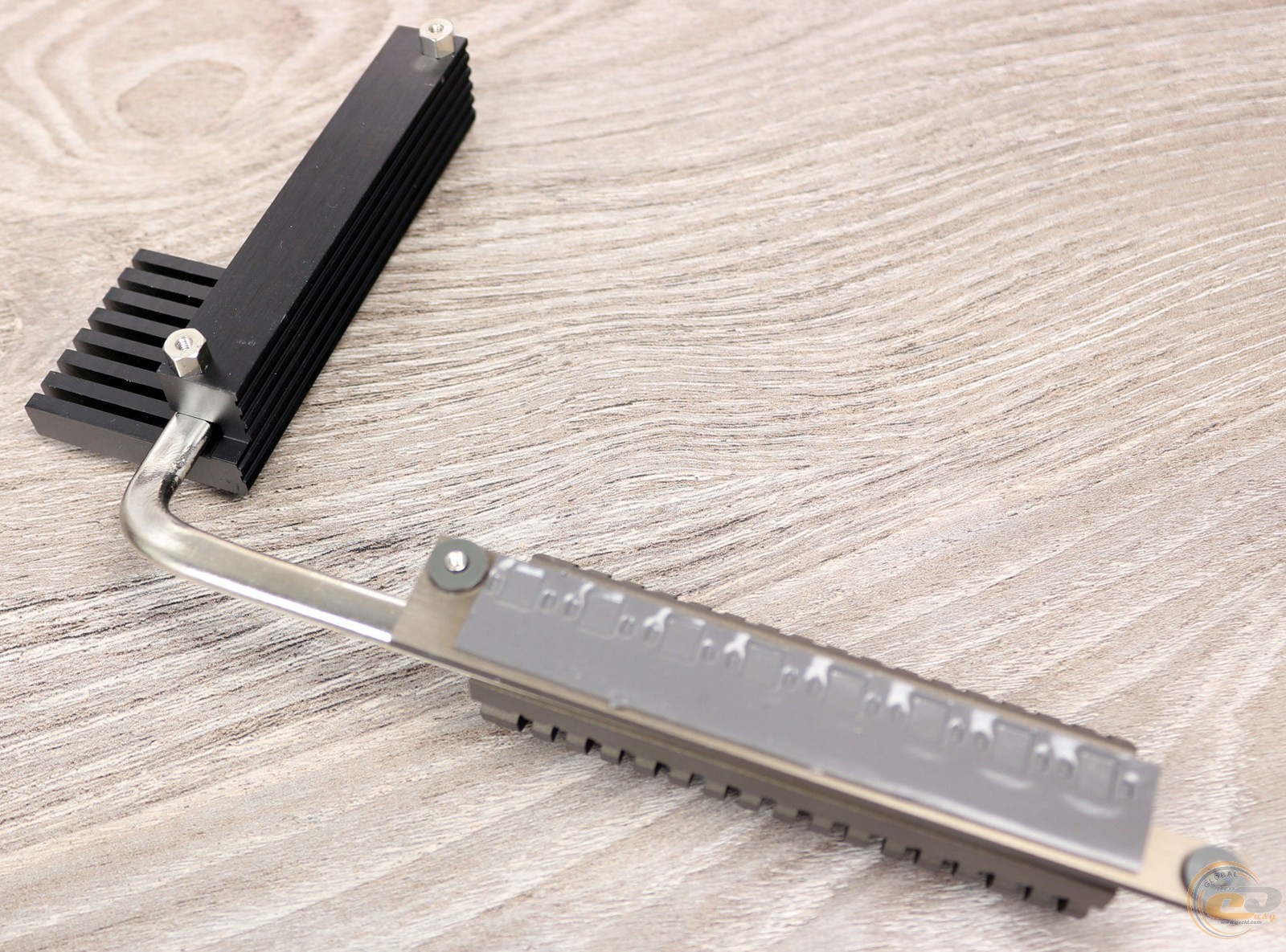

Система охолодження розглянутої новинки складається із трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel X99, у той час як два інші (з'єднані нікельованою тепловою трубкою) накривають елементи підсистеми живлення процесора. У процесі тестування з підключеним додатковим вентилятором радіатор охолодження чіпсету прогрівся до 37,7°C, що дозволяє сподіватися на високий розгінний потенціал.

ASUS SABERTOOTH X99

Материнська плата ASUS SABERTOOTH X99 надає інформацію з десяти вбудованих датчиків температури та трьох додаткових, які можна встановити на будь-який компонент системи із присвоєнням зрозумілої назви (наприклад, «температура HDD» і т.д.). Моніторинг отриманих даних здійснюється силами утиліти ASUS Thermal Radar 2. У процесі тестування були зафіксовані наступні результати:

Назва датчика

Без встановленого додаткового вентилятора, °C

Зі встановленим вентилятором на максимальній швидкості, °C

Різниця температур, °C

CPU

51

50

-1

Motherboard

30

29

-1

Vcore(back)

55

49

-6

Vcore

59

55

-4

USB

37

35

-2

DRAM

37

36

-1

DRAM 2

47

41

-6

PCH

44

44

0

PCIE1

37

37

0

PCIE2

34

34

0

Як бачимо, встановлення комплектного вентилятора позитивним чином позначається на розташованих поблизу ключових компонентах завдяки грамотній організації повітряних потоків усередині кожуха.

ASUS SABERTOOTH X99

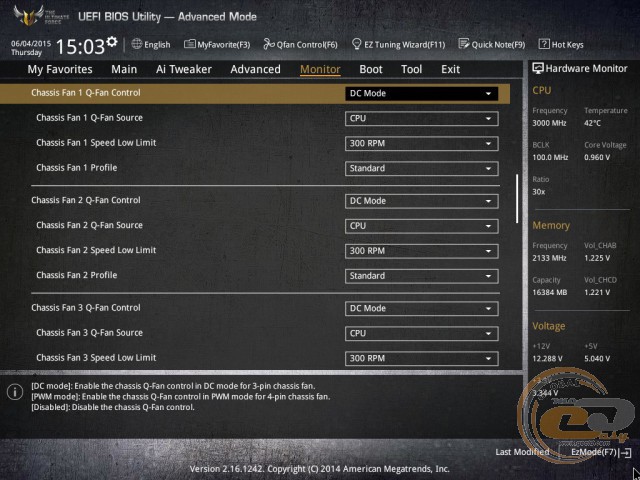

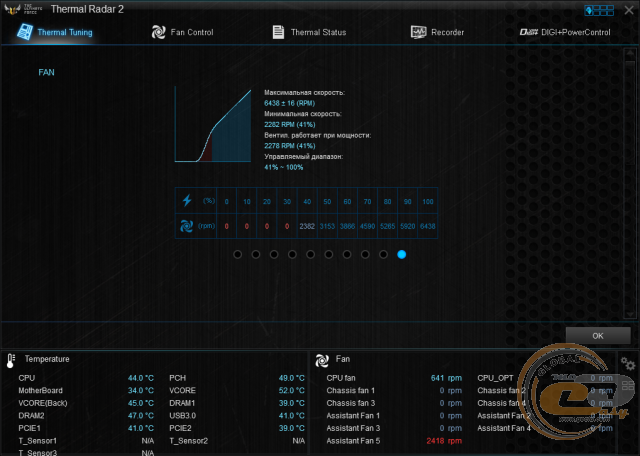

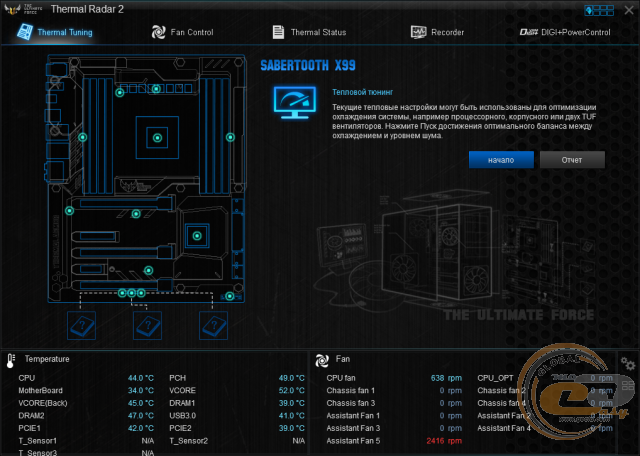

Максимальна частота обертання самого вентилятора склала 6400 об/хв. Комплектна утиліта ASUS Thermal Radar 2 дозволяє оптимізувати роботу системи охолодження шляхом автоматичного налаштування підключених вентиляторів. Після проходження даної процедури він став працювати на швидкості 2420 об/хв.

ASUS SABERTOOTH X99

Рівень шуму на максимальній швидкості обертання лопатей (6400 об/хв) був середнім і добре помітним у тихій системі. Однак уже при частоті 4200 об/хв шум знижується нижче середнього рівня, і він слабко помітний на тлі інших комплектуючих. Відповідно, при встановленій автоматичній швидкості на рівні 2420 об/хв він і зовсім працює практично безшумно.

ASUS SABERTOOTH X99

ASUS SABERTOOTH X99

ASUS SABERTOOTH X99

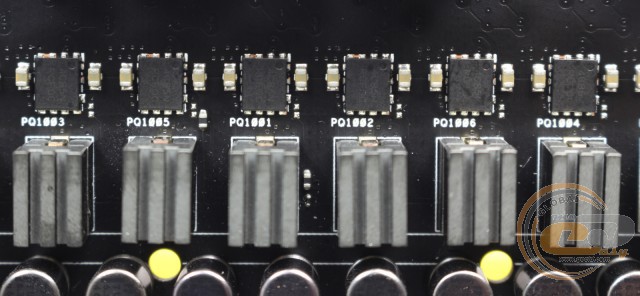

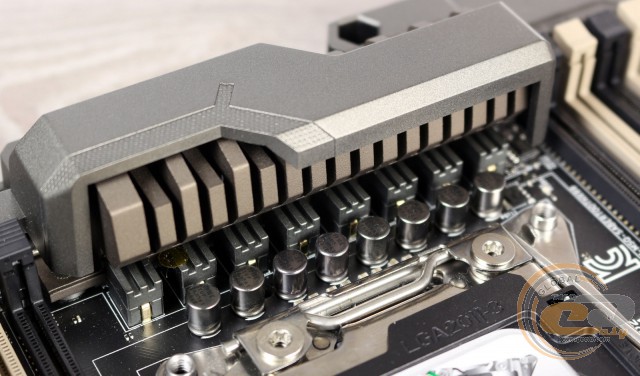

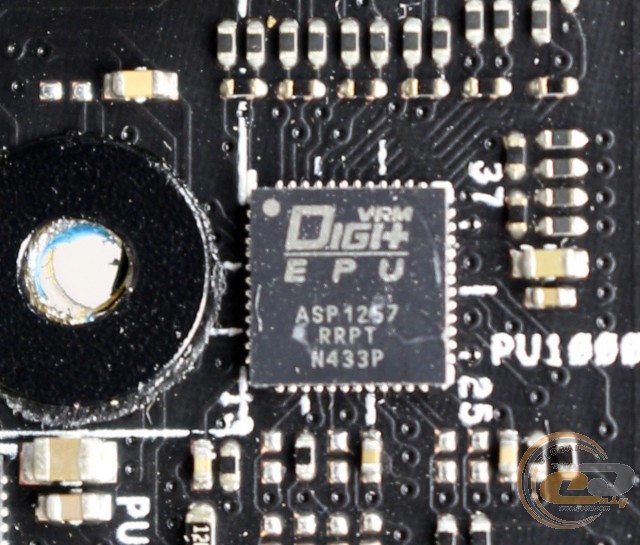

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1257 із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM.

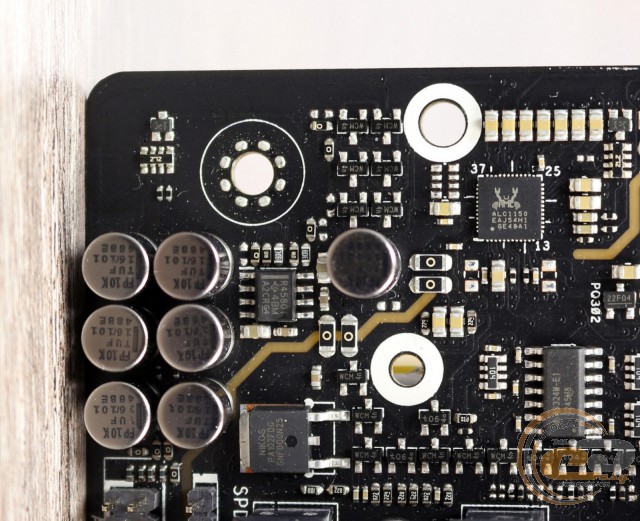

Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори TUF 10K Ti-Caps зі збільшеним у п'ять разів терміном служби та розширеним на 20% діапазоном робочих температур, МОН-транзистори TUF MOSFET з низьким рівнем опору відкритого каналу, а також поліпшені дроселі TUF New Alloy Chokes, які відрізняються більш низькою температурою та підвищеною надійністю. Для подачі напруги живлення призначені основний 24-контактний і два додаткові роз’єми (8- і 4-контактні), що дозволить вам уникнути яких-небудь обмежень під час екстремального розгону.

ASUS SABERTOOTH X99

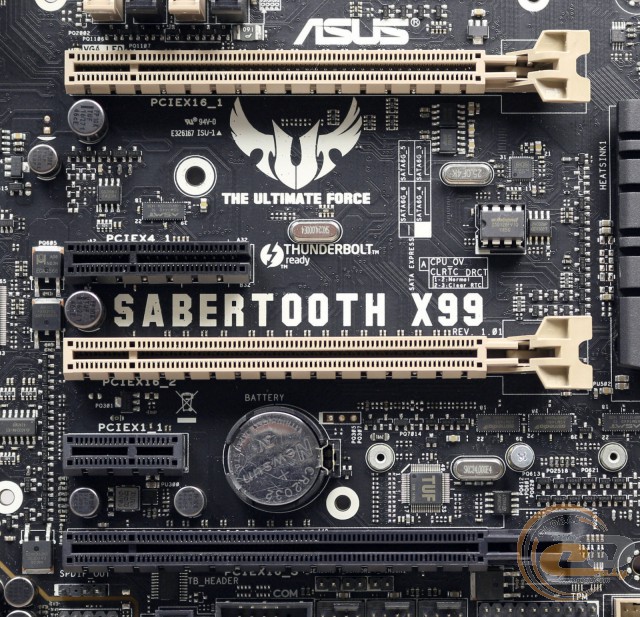

Для розширення функціональності тестованої материнської плати присутні п'ять слотів:

  1. PCI Express 3.0 x16 («PCIEX16_1», у режимі х16);
  2. PCI Express 2.0 x4 («PCIEX4_1», у режимі x2);
  3. PCI Express 3.0 x16 («PCIEX16_2», у режимі х16 або х8);
  4. PCI Express 2.0 x1 («PCIEX1_1»);
  5. PCI Express 3.0 x16 («PCIEX16_3», у режимі х8 або х4);

У цьому випадку ми маємо справу з досить цікавою реалізацією роботи цих слотів, яка залежить від моделі встановленого процесора.

ASUS SABERTOOTH X99

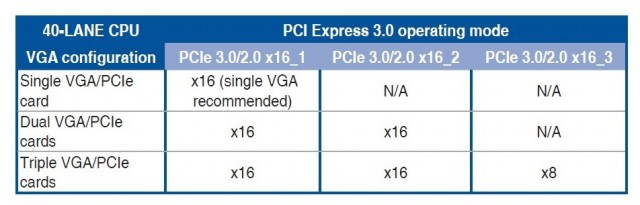

Якщо використовуються CPU з підтримкою 40 ліній PCI Express 3.0, то встановлені відеокарти зможуть працювати за однією із представлених вище схем.

ASUS SABERTOOTH X99

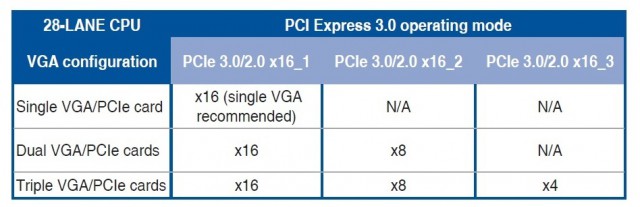

Якщо ж застосовується ЦП із підтримкою тільки 28 ліній PCI Express 3.0, то схема їх розподілу між графічними адаптерами виглядатиме зазначеним вище чином.

ASUS SABERTOOTH X99

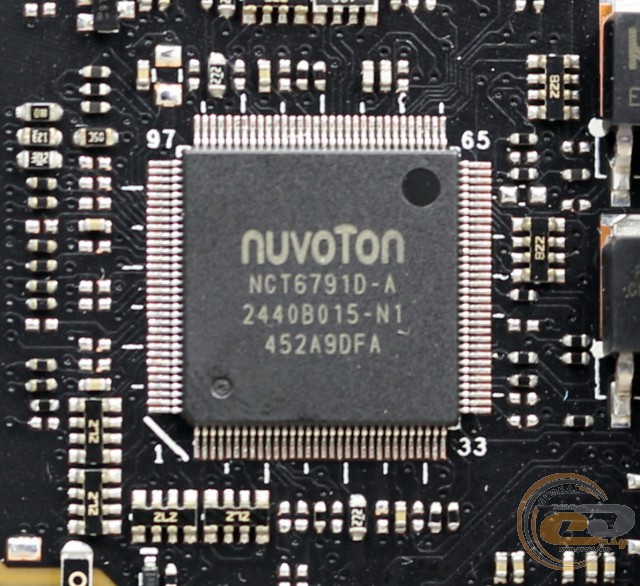

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D-A, яка керує роботою системних вентиляторів, портом COM, а також забезпечує моніторинг.

ASUS SABERTOOTH X99

ASUS SABERTOOTH X99

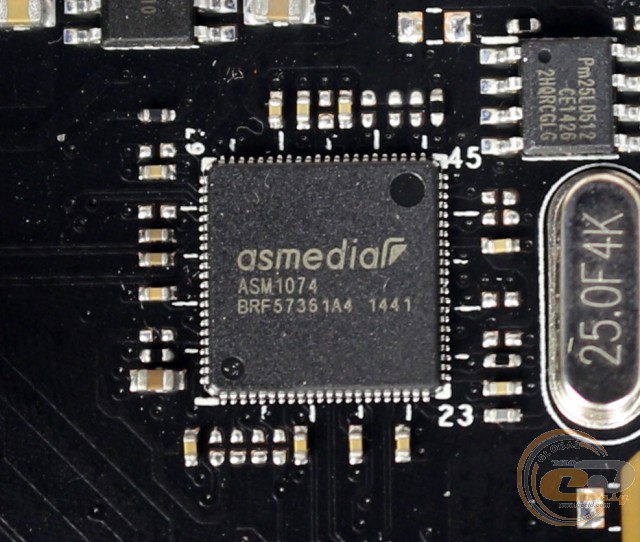

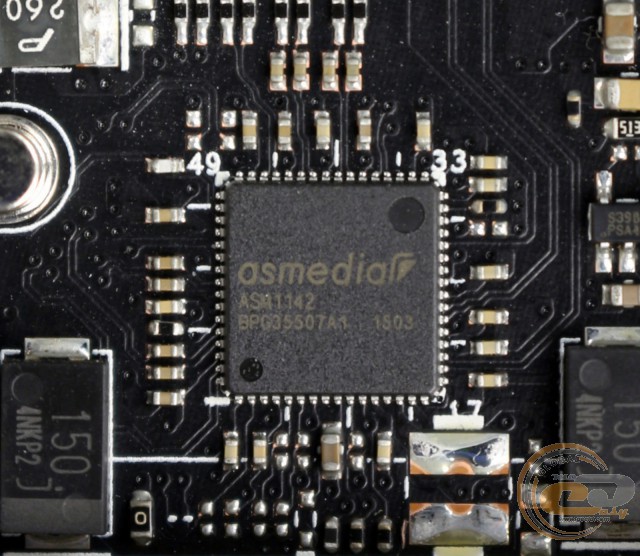

Робота двох портів USB 3.0 і двох USB 3.1 Type-A на інтерфейсній панелі реалізована за допомогою мікросхем ASMedia ASM1074 і ASMedia ASM1142 відповідно.

ASUS SABERTOOTH X99

ASUS SABERTOOTH X99

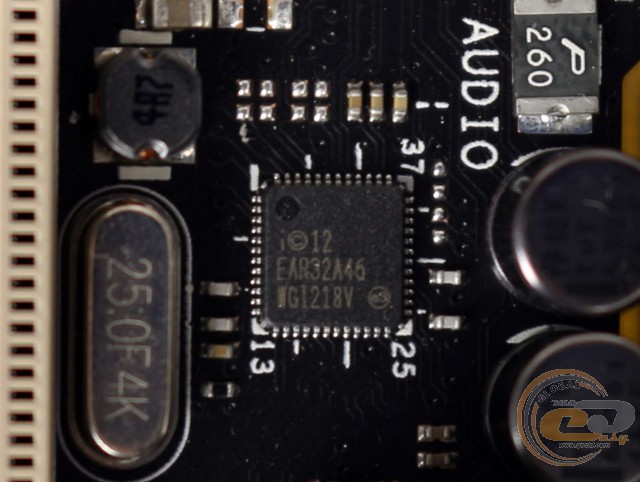

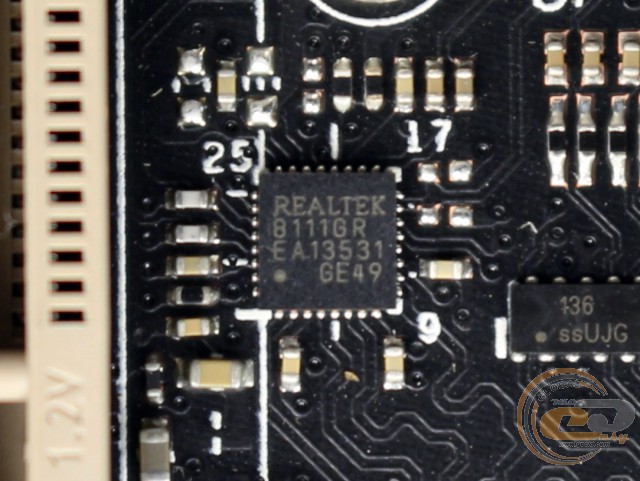

Для підтримки мережевих з'єднань служать два гігабітні LAN-контролери: Intel WGI218V і Realtek 8111GR. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе виконати фірмова утиліта TurboLAN.

ASUS SABERTOOTH X99

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC1150, який підтримує аудіосистеми форматів 2/4/5.1/7.1 і має дизайн TUF AUDIO. Він передбачає наявність спеціального аудіопідсилювача TI R4580I і японських аудіоконденсаторів для поліпшення якості відтворюваного звуку. Сама ж область текстоліту зі звуковим трактом екранована за допомогою захисної смужки. До того ж правий і лівий аудіоканали розташовані на окремих шарах друкованої плати.

ASUS SABERTOOTH X99

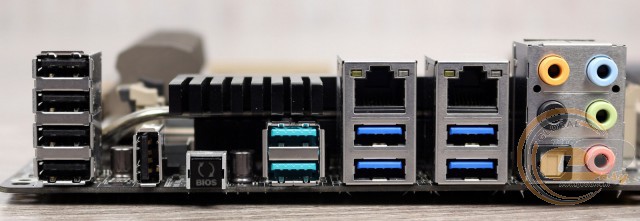

Інтерфейсна панель моделі ASUS SABERTOOTH X99 включає до свого складу наступні порти:

  • 2 x LAN (RJ45);
  • 2 x USB 3.1;
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 1 x TUF Detective;
  • 1 х оптичний S/PDIF out;
  • 1 х клавіша «USB BIOS Flashback»;
  • 5 x аудіопортів.

Подібне компонування інтерфейсної панелі можна сміливо назвати відмінним, оскільки вона надає в розпорядження користувача велику кількість портів USB (включаючи два високошвидкісні USB 3.1 Type-A із пропускною здатністю 10 Гбіт/с), оптичний аудіовихід і два мережеві порти, а також забезпечує зручне підключення багатоканальної акустики. Окремо відзначимо зручне оновлення прошивання BIOS із флеш-накопичувача за допомогою відповідної клавіші й можливість вивести на задню панель порт COM за допомогою колодки на друкованій платі.

Порт TUF Detective призначений для підключення смартфона або планшета, який за допомогою безкоштовної утиліти перетворюється в пульт моніторингу ключових параметрів системи, діагностики несправностей і керування живленням ПК.

ASUS SABERTOOTH X99

ASUS SABERTOOTH X99

В ASUS SABERTOOTH X99 присутні дуже широкі можливості для організації охолодження усередині системного корпусу. В наявності дванадцять 4-контактних роз’ємів для підключення вентиляторів, три з яких служать для охолодження центрального процесора, чотири призначені для системних вертушок і ще п'ять використовуються для допоміжних вентиляторів.
