Огляд і тестування материнської плати ASUS SABERTOOTH 990FX R3.0

23-08-2016

Приємно, що компанія ASUS не забуває про фанатів продукції AMD. Недавно вона включила у свою лінійку ASUS TUF нову модель для платформи Socket AM3+. Мова йде про ASUS SABERTOOTH 990FX R3.0, яка в першу чергу повинна зацікавити любителів надійних материнських плат.

ASUS TUF SABERTOOTH 990FX R3.0

Як неважко здогадатися з назви, ASUS SABERTOOTH 990FX R3.0 є вже третьою модифікацією оригінальної моделі ASUS SABERTOOTH 990FX, з якою ми знайомилися в далекому 2011 році. Ближче до кінця 2012 року в нас на тестуванні опинилася інша її версія, яка одержала підтримку більшої кількості портів USB 3.0 і SATA 6 Гбіт/с. Давайте ж поглянемо, чим може похвалитися нова ревізія.

Специфікація

Виробник і модель

ASUS TUF SABERTOOTH 990FX R3.0

Мікросхеми північного та південного мостів

AMD 990FX + AMD SB950

Процесорний роз’єм

AMD Socket AM3+

Підтримувані процесори

AMD Phenom II / AMD Athlon II / AMD Sempron / AMD FX

(до 220 Вт)

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті із частотою до DDR3-1866 МГц

Слоти розширення

3 x PCI Express 2.0 x16 (x16 / x16+x16 / x16+x8+x8)

1 x PCI Express 2.0 x16 (x4)

2 х PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110)

5 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна на основі Realtek ALC1150

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентилятора CPU (4-контактні)

1 х роз’єм підключення водоблока СВО (4-контактний)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор північного мосту

Алюмінієвий радіатор південного мосту

Алюмінієвий радіатор на елементах підсистеми живлення процесора, з'єднаний тепловою трубкою з радіатором північного мосту

Зовнішні порти I/O

1 x RJ45

4 x USB 2.0

4 x USB 3.0

1 x USB 3.1 Type-C

3 x USB 3.1 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 x COM

1 x TPM

BIOS

64 Mбіт Flash ROM UEFI AMI BIOS

ACPI 2.0a, SM BIOS 2.7, PnP, DMI 2.0

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS TUF SABERTOOTH 990FX R3.0 ASUS TUF SABERTOOTH 990FX R3.0

Материнська плата постачається в коробці з якісного щільного картону, прикрашеного поліграфією в темних тонах. Її дизайн є досить стриманим і строгим. На лицьовій стороні, крім назви самої плати та компанії-виробника, можна виявити логотип серії ASUS TUF (The Ultimate Force), тоді як на зворотній зосереджений опис ключових переваг даної моделі.

ASUS TUF SABERTOOTH 990FX R3.0

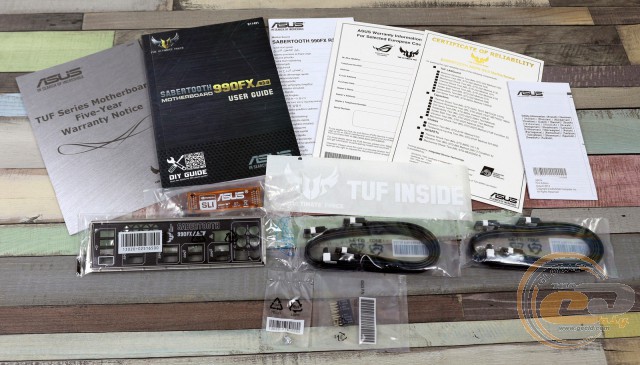

У коробці ми виявили наступний набір аксесуарів:

  • диск із драйверами та утилітами;
  • набір паперової документації;
  • чотири кабелі SATA;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК;
  • місток NVIDIA SLI;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS TUF SABERTOOTH 990FX R3.0

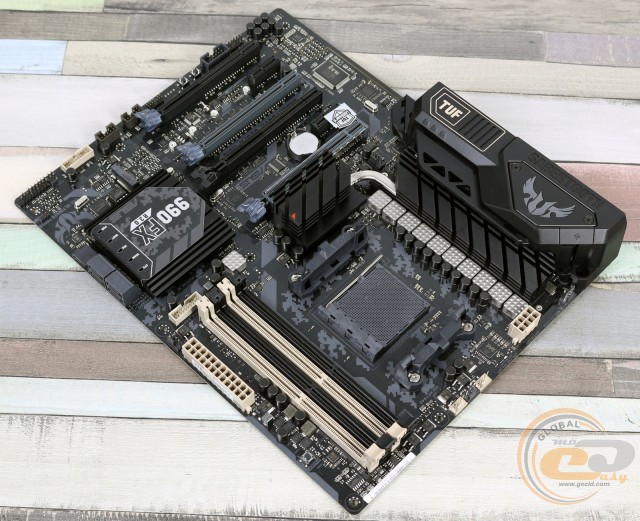

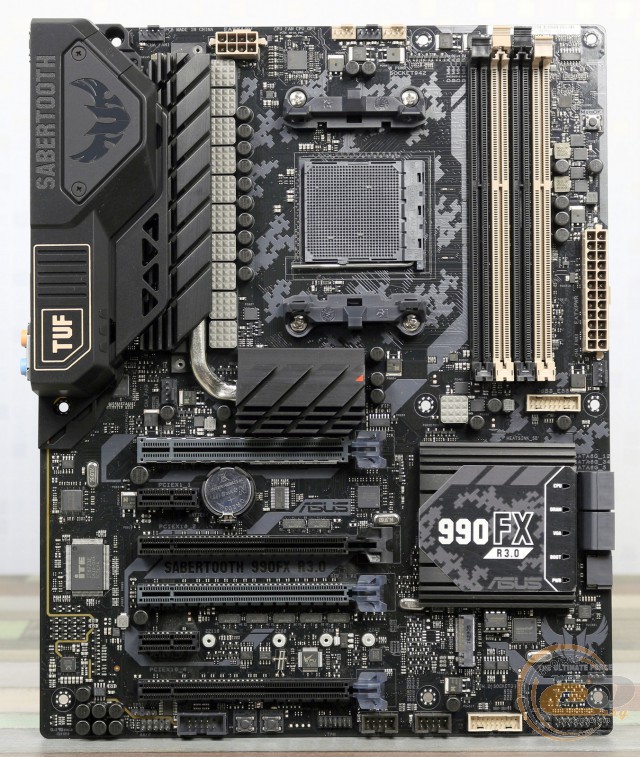

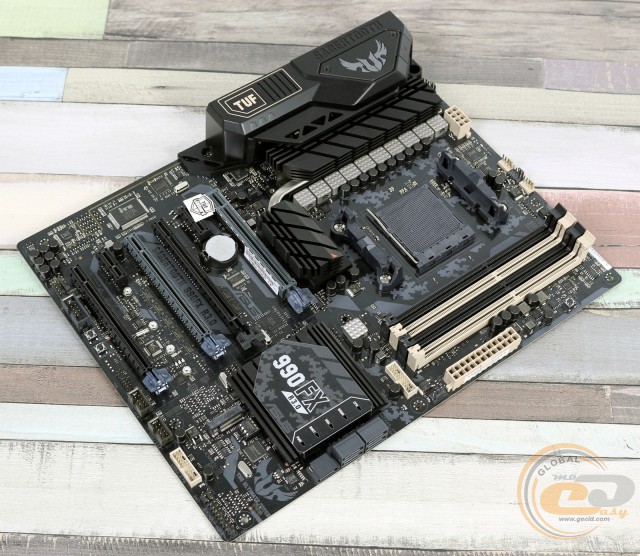

Материнська плата виконана на текстоліті чорного кольору формату ATX. Її поверхня прикрашена піксельним камуфляжем, а інтерфейсна панель прикрита спеціальним кожухом, який виконує не тільки захисну функцію, але й направляє повітряні потоки, генеровані 40-мм вентилятором (купується окремо), на ключові вузли підсистеми живлення.

ASUS TUF SABERTOOTH 990FX R3.0

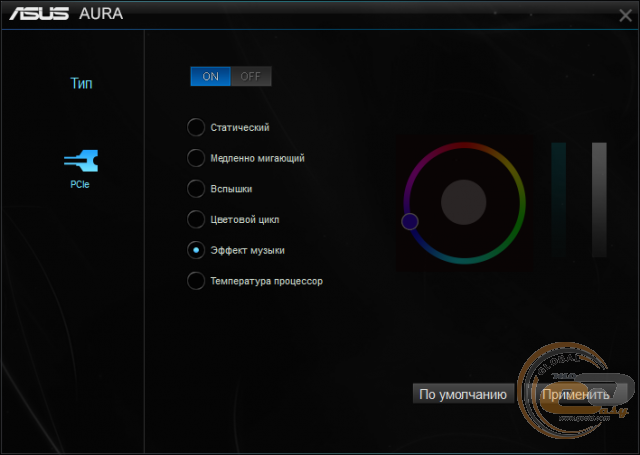

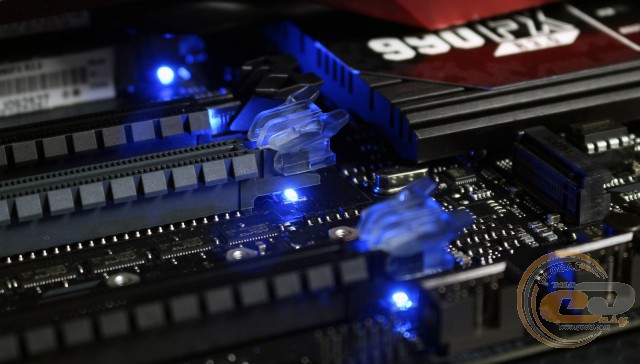

Ще однією перевагою новинки є оригінальне підсвічування. Воно відрізняється кількома режимами роботи, керувати якими можна за допомогою комплектної утиліти.

ASUS TUF SABERTOOTH 990FX R3.0

Ілюмінація може не тільки просто горіти певним кольором, але й виступати в якості світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, загоряючись червоним у випадку перевищення позначки в 60°С.

ASUS TUF SABERTOOTH 990FX R3.0

Що ж стосується компонування та зручності складання системи, то все виконано на вищому рівні. DIMM-слоти обладнані засувками тільки з одного боку, а порти SATA 6 Гбіт/с використовують кутові роз’єми, тому навіть габаритні відеокарти не зможуть перекрити до них доступ.

ASUS TUF SABERTOOTH 990FX R3.0

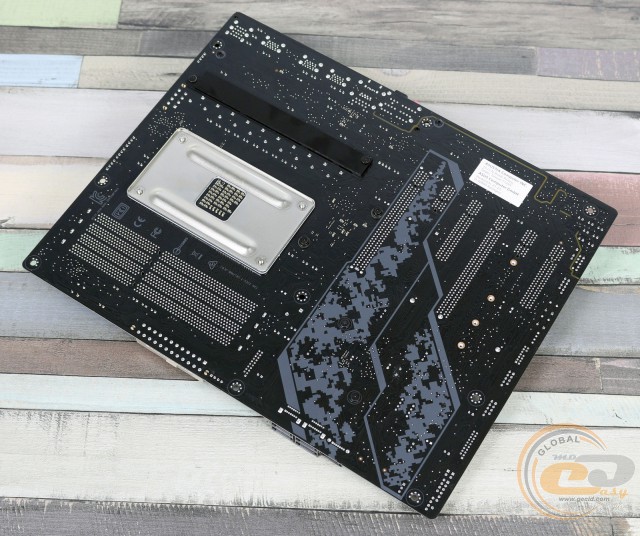

На звороті друкованої плати знаходиться опорна пластина процесорного роз’єму й низькопрофільний радіатор під силовими елементами підсистеми живлення. Також можна відзначити, що всі радіатори надійно закріплені гвинтами.

ASUS TUF SABERTOOTH 990FX R3.0

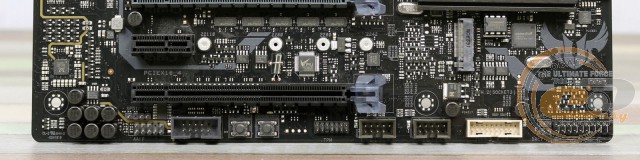

У нижній частині друкованої плати розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі, порти COM і TPM, джампер для скидання CMOS, колодка підключення фронтальної панелі, а також клавіші увімкнення й оновлення прошивання BIOS. Додатково відзначимо три колодки для активації портів USB: дві USB 2.0 і одну USB 3.0. Усього на платі силами південного мосту AMD SB950 реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі. Що ж стосується USB 3.0, то їх також вісім: чотири внутрішні й чотири зовнішні. Усі вони працюють завдяки контролерам від ASMedia.

ASUS TUF SABERTOOTH 990FX R3.0

ASUS TUF SABERTOOTH 990FX R3.0

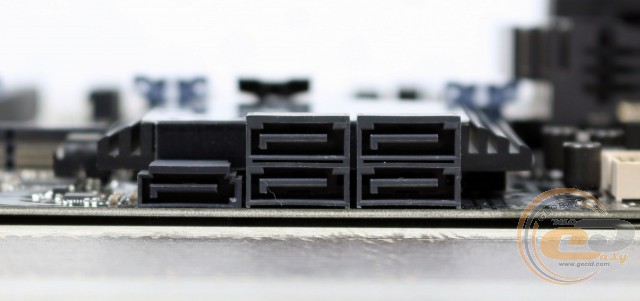

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110) і п'ятьма портами SATA 6 Гбіт/с. Робота всіх інтерфейсів реалізована силами південного мосту AMD SB950.

ASUS TUF SABERTOOTH 990FX R3.0

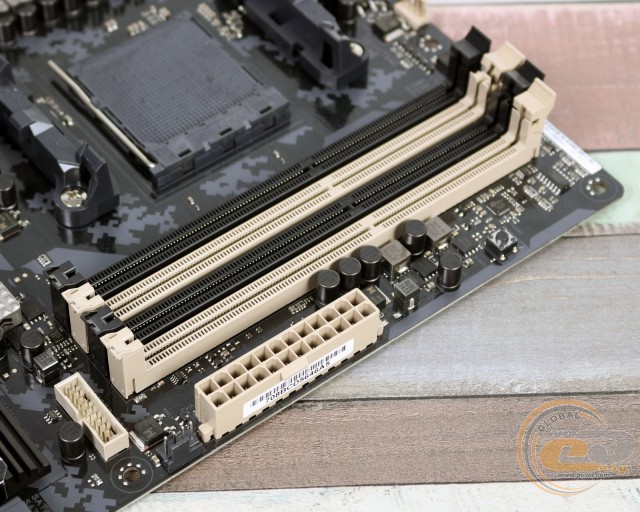

Системна плата ASUS SABERTOOTH 990FX R3.0 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти усі доступні роз’єми). Підтримуються модулі, які працюють на частоті 1866 МГц. Максимальний об’єм пам'яті може досягати 32 ГБ, чого буде достатньо для більшості поставлених завдань.

Додатково відзначимо розташовану на правій стороні друкованої плати клавішу «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи, а також другу колодку для підключення виносної панелі з портами USB 3.0.

ASUS TUF SABERTOOTH 990FX R3.0

ASUS TUF SABERTOOTH 990FX R3.0

Система охолодження складається із трьох алюмінієвих радіаторів: перший накриває північний міст AMD 990FX, другий охолоджує південний міст AMD SB950, тоді як третій знаходиться на силових елементах підсистеми живлення процесора. Для поліпшення тепловідведення перший і третій радіатори з'єднані нікельованою мідною тепловою трубкою. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження південного мосту AMD SB950 – 35,4°C (при розгоні − 35,4°C);
  • радіатор охолодження північного мосту AMD 990FX – 51,3°C (при розгоні − 51,4°C);
  • радіатор підсистеми живлення процесора – 59,1°C (при розгоні − 62°C);
  • дроселі підсистеми живлення – 66°C (при розгоні − 68,2°C);
  • ШІМ-контролер – 56,9°C (при розгоні − 56,9°C).

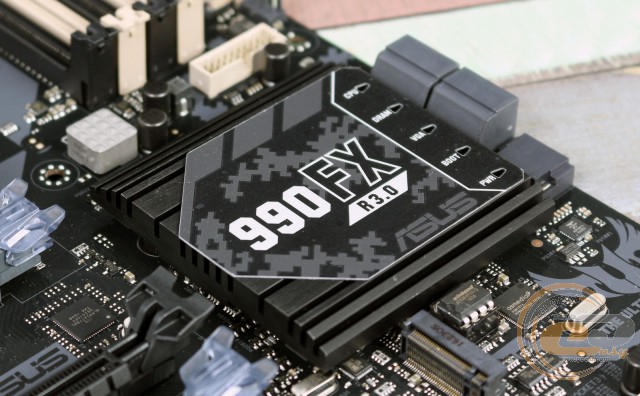

Отримані результати можна охарактеризувати як дуже хороші, що дозволяє сподіватися на високий розгінний потенціал. Окремо відзначимо LED-індикатори на радіаторі південного мосту, які сигналізують у випадку виникнення проблем на ключових вузлах.

ASUS TUF SABERTOOTH 990FX R3.0

ASUS TUF SABERTOOTH 990FX R3.0

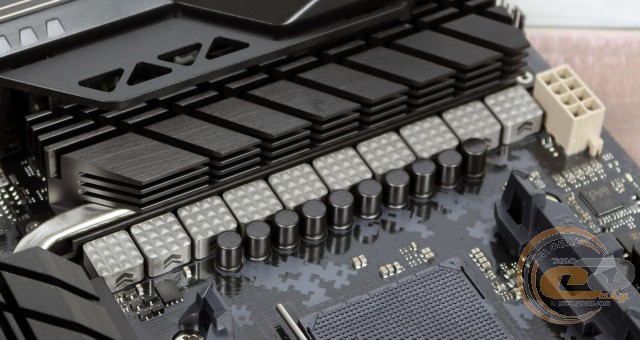

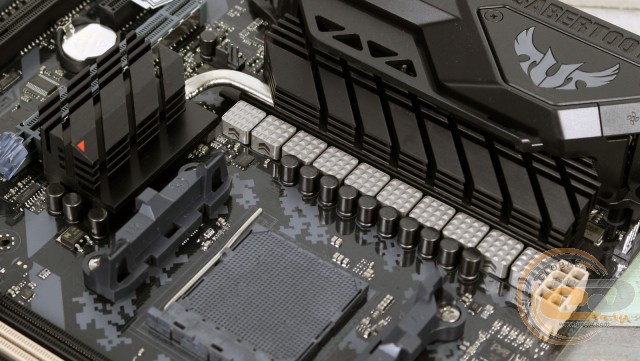

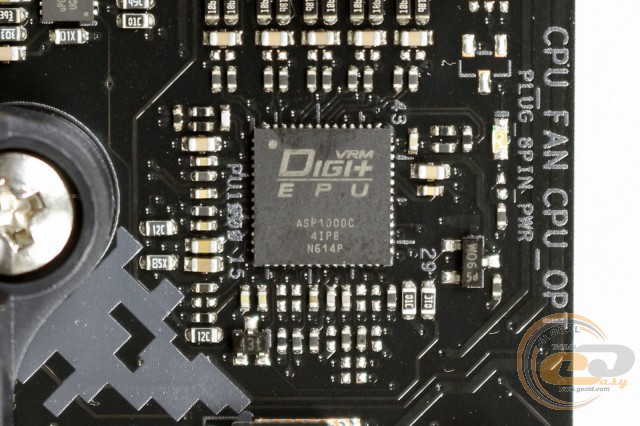

Живлення процесора здійснюється за 8+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері ASP1000С. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори TUF Caps зі збільшеним терміном служби, МОН-транзистори TUF MOSFET з низьким рівнем опору відкритого каналу, а також поліпшені дроселі TUF Alloy Chokes, які відрізняються більш низькою температурою та підвищеною надійністю.

ASUS TUF SABERTOOTH 990FX R3.0

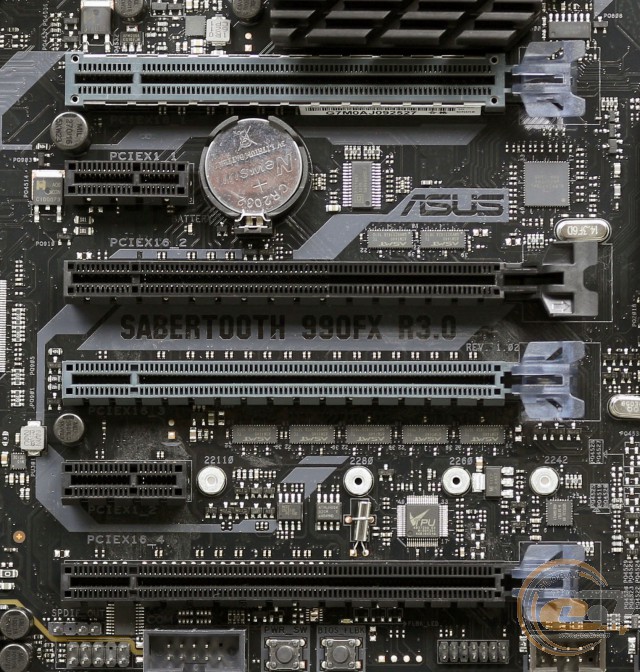

Для розширення функціональності материнської плати є шість слотів:

  1. PCI Express 2.0 x16 (у режимі х16);
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16 (у режимі x4);
  4. PCI Express 2.0 x16 (у режимі х16 або x8);
  5. PCI Express 2.0 x1;
  6. PCI Express 2.0 x16 (у режимі x8).

Завдяки наявності трьох слотів PCI Express 2.0 x16 і підтримці технологій 3-Way NVIDIA SLI і AMD CrossFireX у користувача є можливість організувати потужну графічну підсистему із трьох відеокарт. Залежно від кількості графічних прискорювачів, лінії розподіляться за однією з наступних схем: х16, х16+х16 або х16+х8+х8.

Також варто врахувати два моменти. По-перше, у випадку встановлення пари відеокарт із трьохслотовим кулером, у вас в вільному доступі не залишиться жодного слоту під інші плати розширення. По-друге, слоти M.2 Socket 3 і PCI Express 2.0 x16 (на платі «PCIEX16_2») спільно використовують чотири лінії PCIe, тому мають деякі обмеження при одночасній роботі.
