Огляд і тестування материнської плати ROG STRIX Z270F GAMING: оптимальний вибір?

Не є таємницею, що лінійка материнських плат ROG STRIX компанії ASUS поєднує в собі гарне сучасне оснащення, низку приємних бонусів для геймерів і відносно доступну ціну. В даному огляді пропонуємо перевірити, чи відповідає такому опису модель ROG STRIX Z270F GAMING.

ROG STRIX Z270F GAMING

Новинка виконана на флагманському чіпсеті Intel Z270 і в першу чергу призначена для роботи з 7-м поколінням процесорів Intel Core (Intel Kaby Lake) для платформи Socket LGA1151, але за бажання її можна використовувати і з лінійкою Intel Skylake. На перший погляд, вона є однією з найцікавіших пропозицій від тайванського виробника зі співвідношенням ціни та можливостей для бажаючих зібрати систему з парою відеокарт. Давайте ж розберемося, чи так це насправді.

Специфікація

Виробник і модель

ROG STRIX Z270F GAMING

Чіпсет

Intel Z270

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого і сьомого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3866 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

4 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x DVI-D

1 x RJ45

4 x USB 3.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

3 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

1 х TPM

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ROG STRIX Z270F GAMING ROG STRIX Z270F GAMING

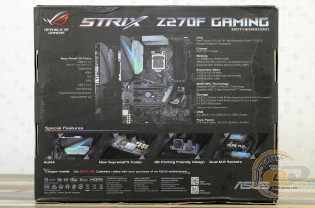

Новинка постачається в традиційній картонній упаковці, оформленій переважно в темних тонах зі стильним логотипом STRIX на лицьовій стороні. Що ж стосується цікавих особливостей, зазначених на упаковці, можна виділити технологію ASUS 3D PRINTING, яка полягає в можливості завантажити і роздрукувати на 3D-принтері додаткові елементи й встановити їх у відповідні кріплення на материнській платі.

ROG STRIX Z270F GAMING

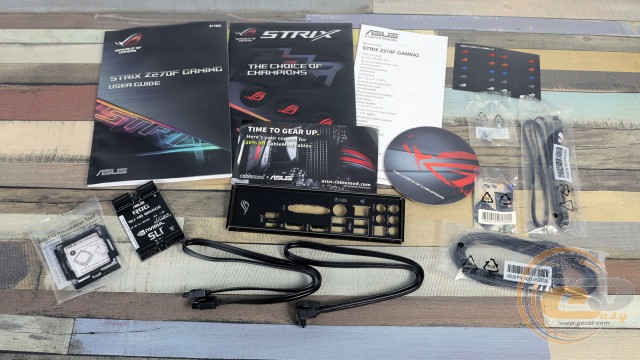

У коробці ми виявили такий набір аксесуарів:

  • диск із ПЗ;
  • керівництво користувача;
  • заглушку інтерфейсної панелі;
  • чотири SATA-шлейфи;
  • інструмент ASUS CPU Installation Tool для швидкого і коректного встановлення процесора;
  • місток 2-Way NVIDIA SLI;
  • набір маркувальних наліпок для кабелів;
  • картонну підставку для чашки;
  • набір кріплень для декоративних елементів, роздрукованих на 3D-принтері;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ROG STRIX Z270F GAMING

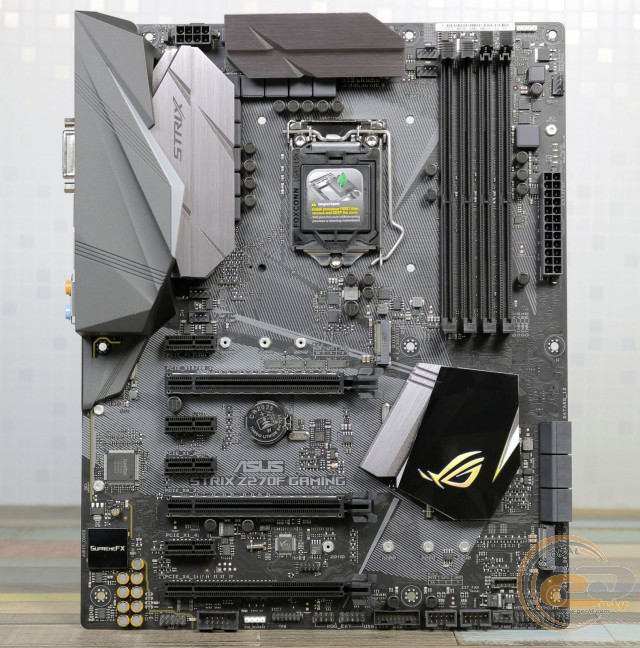

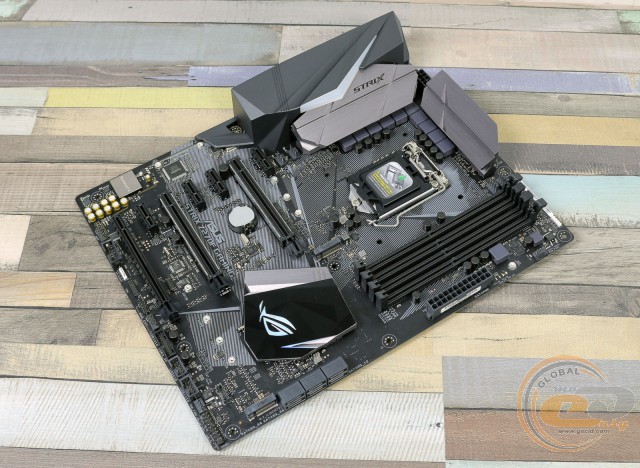

Материнська плата ROG STRIX Z270F GAMING виконана на текстоліті формату ATX (305 x 244 мм) чорного кольору з цікавим візерунком. Загалом її вигляд приємний і доволі строгий, щоб сподобатися більшості користувачів.

ROG STRIX Z270F GAMING

LED-підсвічуванням оснащений лише пластиковий захисний кожух над інтерфейсною панеллю, що й не дивно для не найдорожчої материнської плати.

ROG STRIX Z270F GAMING ROG STRIX Z270F GAMING

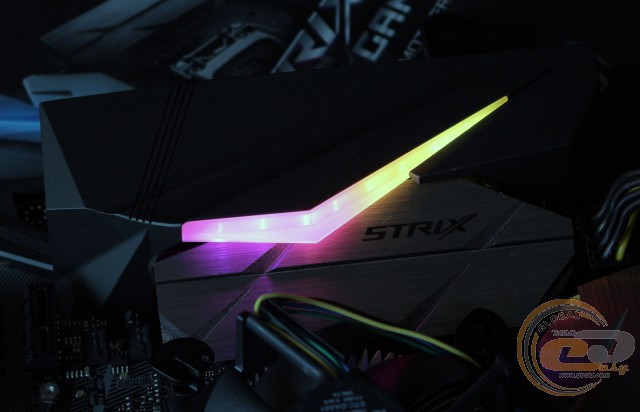

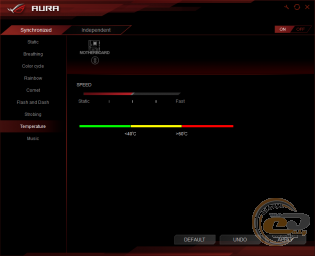

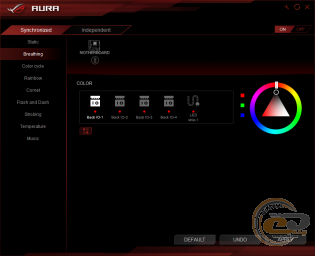

Ілюмінація може просто горіти певним кольором, виступати в ролі світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, спалахуючи червоним у разі перевищення позначки в 60°С.

ROG STRIX Z270F GAMING

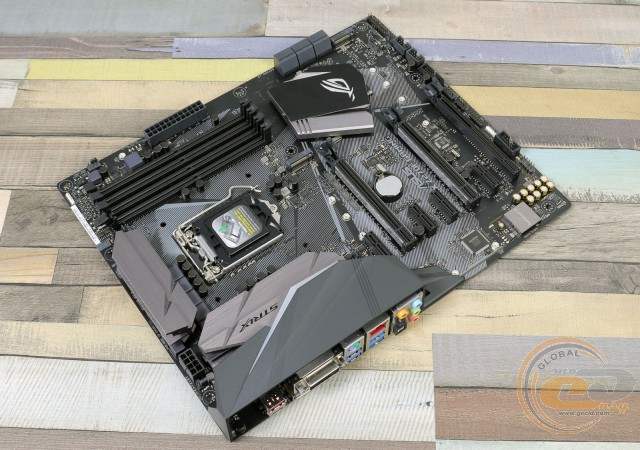

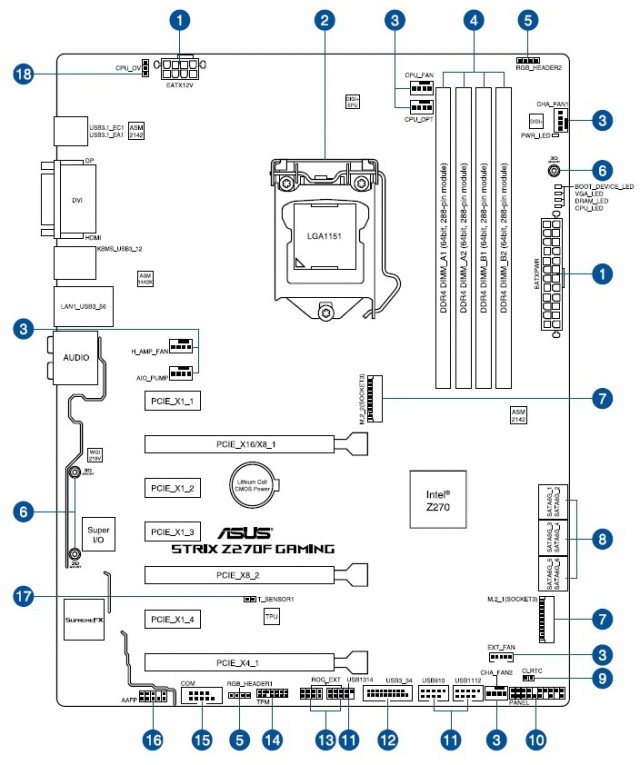

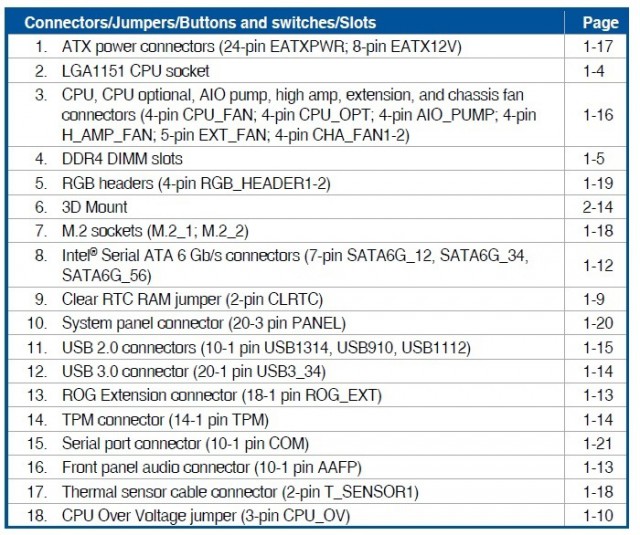

У свою чергу компонування набортних елементів виконане на високому рівні, і жодних проблем зі складанням системи на основі ROG STRIX Z270F GAMING у вас не виникне.

ROG STRIX Z270F GAMING

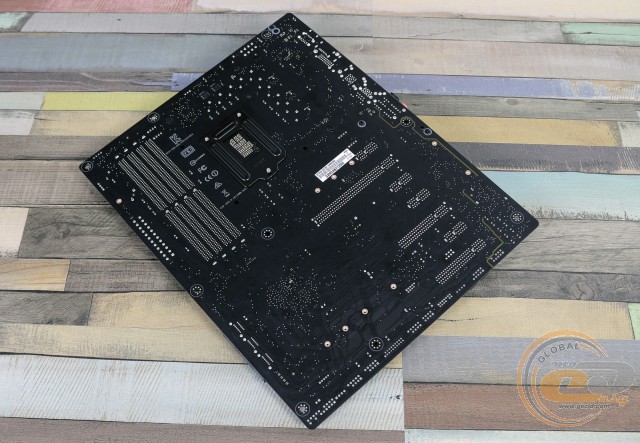

Глянувши на зворотну сторону друкованої плати, можна відзначити лише опорну пластину процесорного роз'єму та гвинти кріплення радіаторів системи охолодження.

ROG STRIX Z270F GAMING

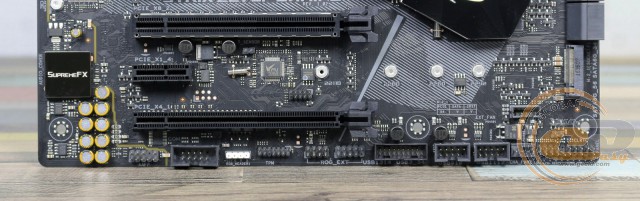

Більша частина елементів згрупована в нижній частині материнської плати. Тут ми бачимо колодку підключення аудіороз'ємів передньої панелі, порти COM і TPM, роз'єми підключення температурних датчиків і світлодіодної стрічки, а також колодку підключення фронтальної панелі.
Додатково відзначимо чотири колодки активації портів USB: три USB 2.0, одна з яких суміщена з роз'ємом ROG_EXT, і одну для USB 3.0. Всього на платі силами чіпсета Intel Z270 реалізовано підтримку шести внутрішніх портів USB 2.0. Що ж стосується USB 3.0, їх також шість: два внутрішніх і чотири зовнішніх.

ROG STRIX Z270F GAMING

ROG STRIX Z270F GAMING

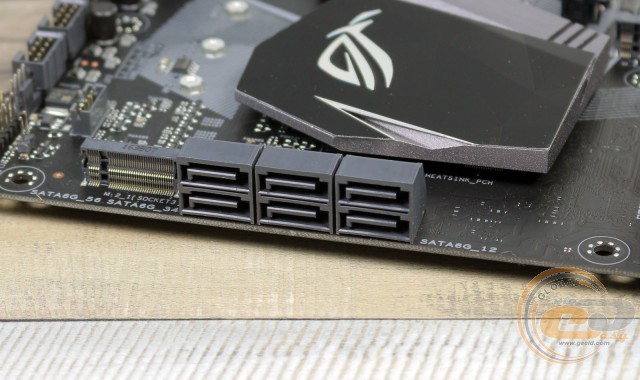

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M.2 2280, M. 2 22110) і шістьма портами SATA 6 Гбіт/с.

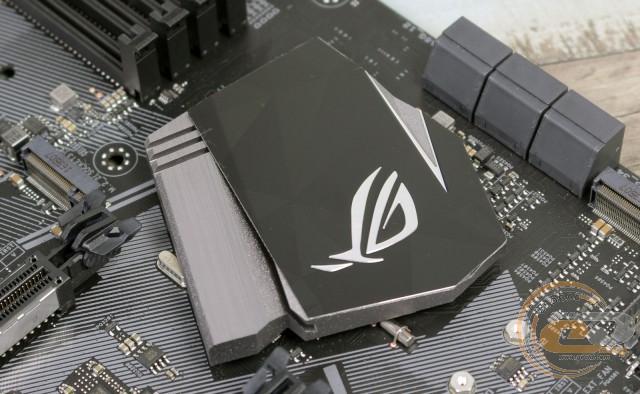

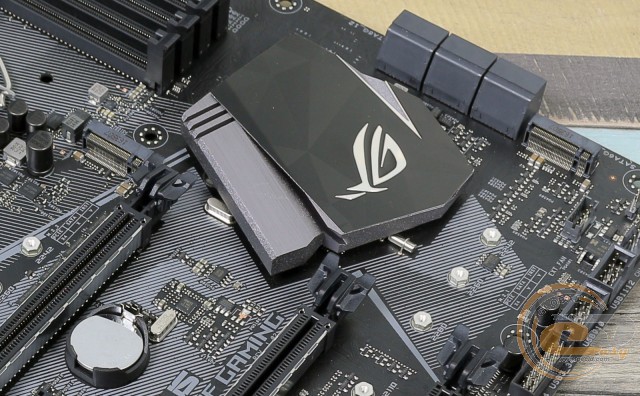

З огляду на недостатню кількість вільних чіпсетних ліній, слот M.2 Socket 3 («M.2_1») ділить пропускну спроможність з портом SATA 6 Гбіт/с («SATA_1») при встановленні SATA M.2-накопичувача. В свою чергу другий слот M.2 Socket 3 («M.2_2») ділить пропускну спроможність з двома портами SATA 6 Гбіт/с («SATA_5» і «SATA_6») при встановленні PCIe x4 M.2-накопичувача.

ROG STRIX Z270F GAMING

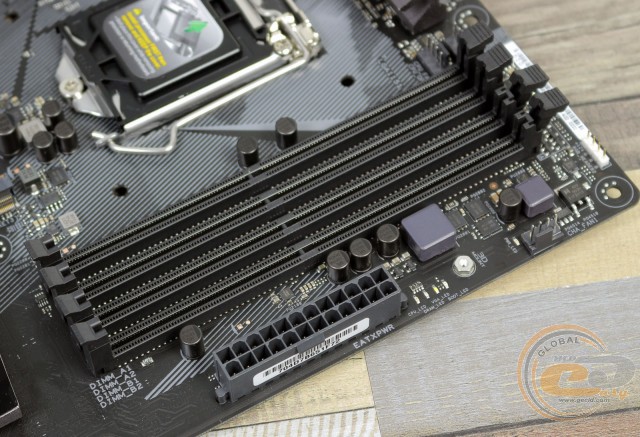

Системна плата ROG STRIX Z270F GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3866 МГц. Максимальний об’єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.

ROG STRIX Z270F GAMING

ROG STRIX Z270F GAMING

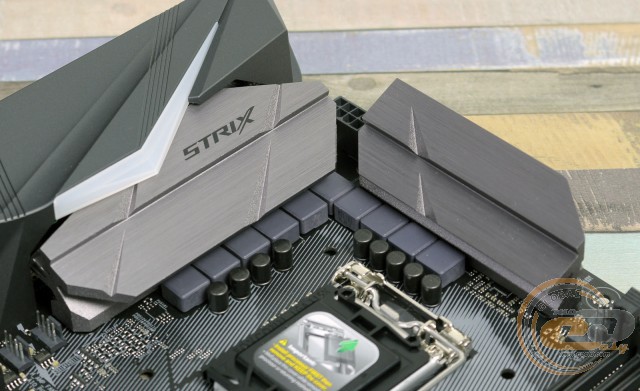

Система охолодження даної плати складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 32°C (при розгоні – 32,1°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 37,5°C (при розгоні − 38,9°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 43°C (при розгоні – 44,2°C);
  • дроселі підсистеми живлення – 45,7 ° C (при розгоні − 48,4°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію.

ROG STRIX Z270F GAMING

ROG STRIX Z270F GAMING

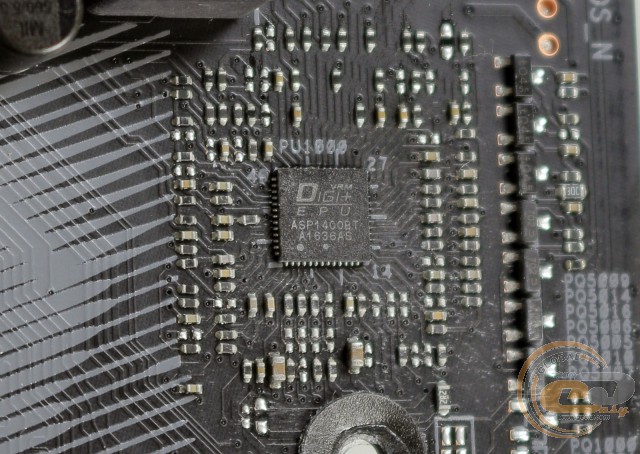

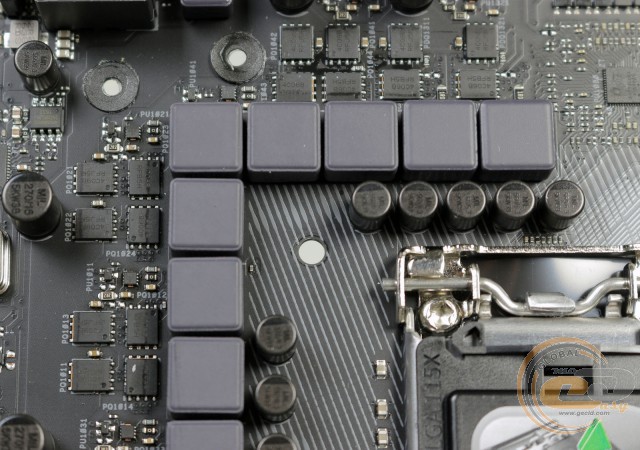

Живлення процесора здійснюється за 10-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Всі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи.

ROG STRIX Z270F GAMING

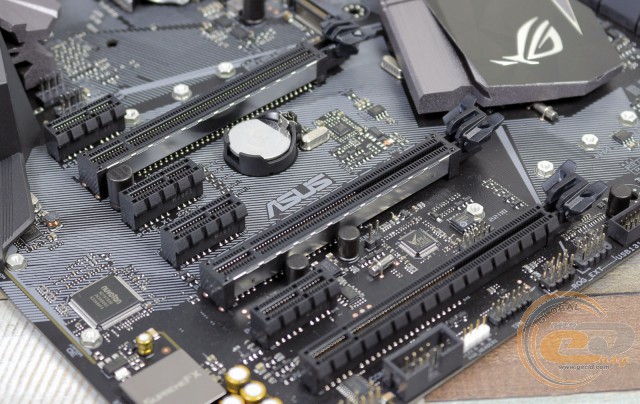

Для розширення функціональності материнської плати ROG STRIX Z270F GAMING є сім слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (у режимі х8);
  6. PCI Express 3.0 x1;
  7. PCI Express 3.0 x16 (у режимі х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох або трьох відеокарт. Розташування слотів дозволить без проблем підключити дві відеокарти з трислотовою системою охолодження. При цьому у вас ще залишиться доступ до одного роз'єма PCI Express 3.0 x1.

ROG STRIX Z270F GAMING

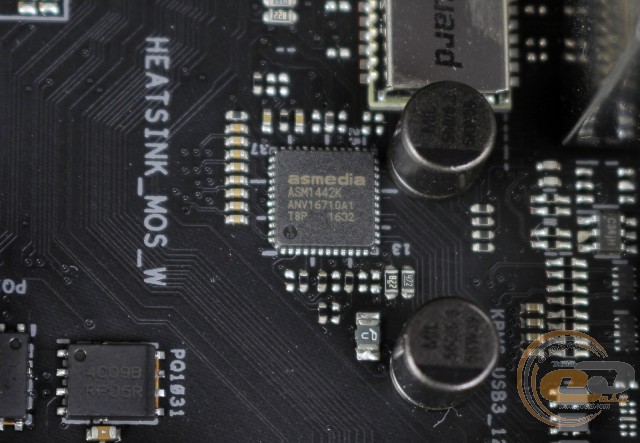

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, вам доступні три відеовиходи (HDMI, DisplayPort і DVI-D), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ROG STRIX Z270F GAMING

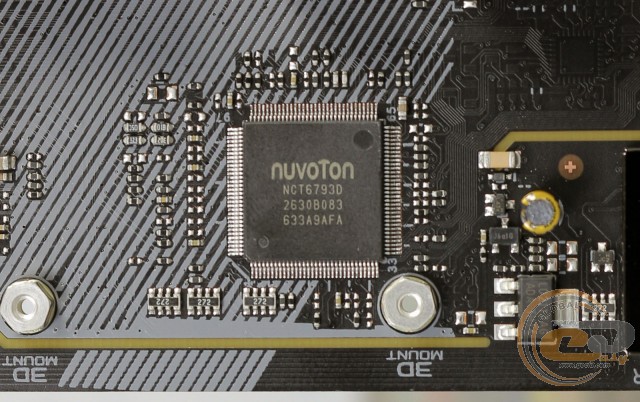

Можливості Multi I/O покладено на мікросхему NUVOTON NCT6793D, яка забезпечує моніторинг і керує портами PS/2 і COM.

ROG STRIX Z270F GAMING

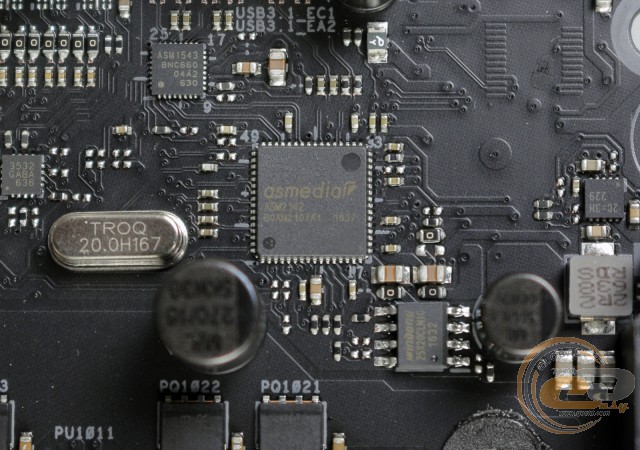

Коректна робота двох портів USB 3.1 забезпечена силами мікросхеми ASMedia ASM2142.

ROG STRIX Z270F GAMING

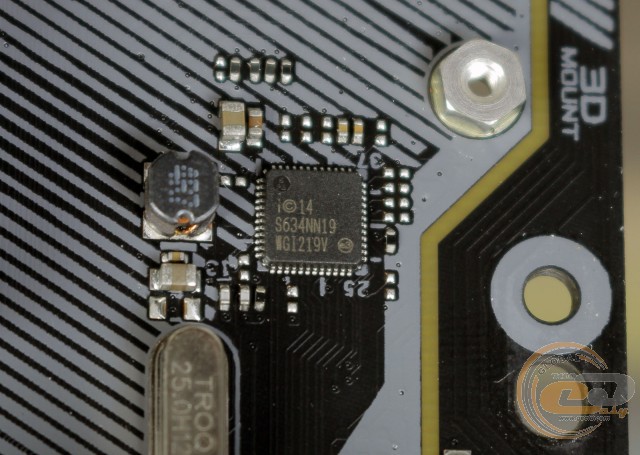

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритезацію трафіку допоможе здійснити фірмова утиліта GameFirst IV.

ROG STRIX Z270F GAMING

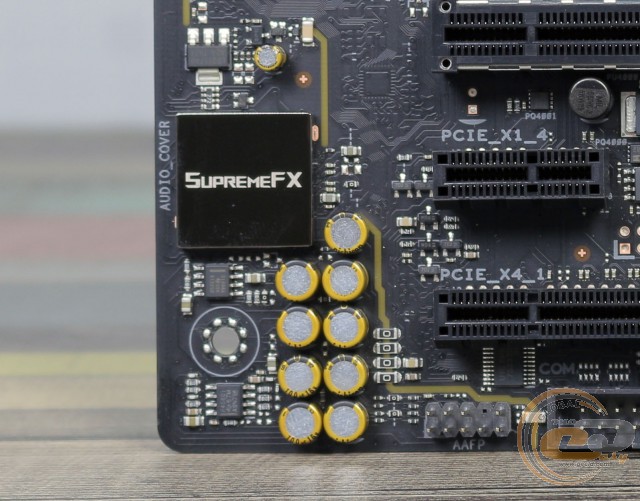

Аудіопідсистема з дизайном ROG SupremeFX на основі кодека Realtek ALC S1220A пропонує підтримку восьмиканального звуку та забезпечує відтворення аудіо зі  співвідношенням сигнал/шум на рівні 120 дБ і запис звуку зі співвідношенням сигнал/шум 113 дБ. Щоб уникнути створення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність підсилювачів TI R4580I і OPA1688A з підтримкою навушників з опором від 32 до 600 Ом.

ROG STRIX Z270F GAMING

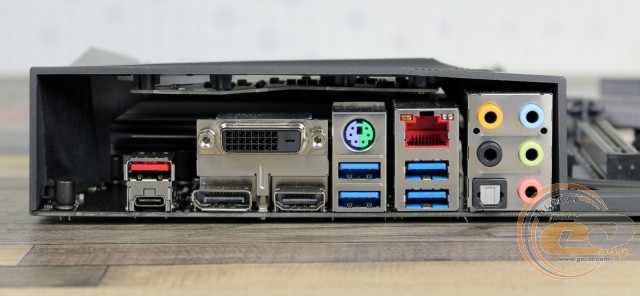

На інтерфейсну панель даної моделі виведені такі порти:

  • 1 х PS/2 Combo;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x DVI-D;
  • 1 x RJ45;
  • 4 x USB 3.0;
  • 1 х USB 3.1 Type-C;
  • 1 х USB 3.1 Type-A;
  • 5 x аудіопортів;
  • 1 х оптичний S/PDIF Out.

Інтерфейсна панель новинки вигідно вирізняється наявністю шести портів USB, включаючи два високошвидкісні USB 3.1, і зручним підключенням багатоканальної акустики. Також не варто забувати про можливість винести на задню панель порт COM.

ROG STRIX Z270F GAMING

ROG STRIX Z270F GAMING

У ROG STRIX Z270F GAMING є доволі широкі можливості для організації охолодження всередині системного корпуса. В наявності шість 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для охолодження центрального процесора, один призначений для підключення водоблока СВО, в той час як ще три використовуються для системних пропелерів.
