Огляд і тестування материнської плати ASUS ROG STRIX X99 GAMING

Кінець травня ознаменувався не тільки стартом продажів нових відеокарт від NVIDIA, але й анонсом компанії Intel, яка представила нове сімейство високопродуктивних процесорів Intel Broadwell-E, що прийшли на зміну Intel Haswell-E. У нову лінійку на теперішній момент входять чотири процесори, починаючи від шестиядерного Intel Core i7-6800K і закінчуючи новим флагманом Intel Core i7-6950X, який став першим 10-ядерним CPU для споживчих систем. Що ж стосується чіпсету, то працювати нове сімейство буде на материнських платах із уже знайомим Intel X99, для чого існуючим моделям буде потрібно оновити прошивання BIOS.

ASUS ROG STRIX X99 GAMING

У даному ж огляді ми познайомимося з материнською платою ASUS ROG STRIX X99 GAMING і подивимося, як вона впорається з розгоном Intel Core i7-6850K і Intel Core i7-6900K. Новинка виступає в якості високорівневої ігрової моделі з лінійки ASUS ROG, а виходить, вона порадує нас хорошим оснащенням і багатими функціональними можливостями. У продажі вона пропонується практично за однією вартістю з розглянутою нами раніше ASUS X99-PRO, тому для початку давайте порівняємо їх між собою.



ASUS ROG STRIX X99 GAMING

ASUS X99-PRO

USB 3.1

зовнішні/внутрішні

2/-

Немає

USB 3.0

зовнішні/внутрішні

4/4

6/4

USB 2.0

зовнішні/внутрішні

4/4

4/4

Оперативна пам'ять

8 x DIMM

до 128 ГБ

8 x DIMM

до 64 ГБ

PCIe 3.0 x16

3

3

PCIe 2.0 x16

1 (у режимі х4)

1 (у режимі х4)

PCIe x1

2

2

Схеми розподілу 40 ліній PCIe 3.0

х16

х16+х16

х8+х16+х8

х16

х16+х16

х16+х16+х8

SATA 6 Гбіт/с

8

8

SATA Express

1

1

U.2

1

Немає

M.2

1

1 + 1 (на комплектній платі)

Thunderbolt

1

(роз’єм для підключення плати Thunderbolt)

1

(роз’єм для підключення плати Thunderbolt)

LAN

1

1

Аудіо

ROG SupremeFX

Realtek ALC1150

Wi-Fi

802.11a/b/g/n/ac

(2,4 / 5 ГГц; 867 Мбіт/с)

802.11a/b/g/n/ac

(2,4 / 5 ГГц; 867 Мбіт/с)

Bluetooth

Bluetooth 4.1

Bluetooth 4.0

Фази живлення

8

8

Формат

ATX

ATX

Оскільки ASUS ROG STRIX X99 GAMING є більш свіжою моделлю, то не дивно, що вона одержала підтримку інтерфейсів USB 3.1, U.2 і Bluetooth 4.1. У свою чергу на користь ASUS X99-PRO говорить дещо більш багата комплектація, яка включає до свого складу плату HYPER M.2 x4 з додатковим роз’ємом M.2, і можливість роботи трьох відеокарт за схемою х16+х16+х8. Що ж стосується дизайну та LED-підсвічування, то обидві плати знайдуть відгук у серцях власників корпусів із прозорою бічною панеллю, адже на користь першої говорить оригінальне LED-підсвічування ASUS AURA, тоді як друга вигідно відрізняється оформленням у білих тонах. Однак давайте вже перейдемо безпосередньо до огляду ASUS ROG STRIX X99 GAMING.

Специфікація

Виробник і модель

ASUS ROG STRIX X99 GAMING

Чіпсет

Intel X99

Процесорний роз’єм

Socket LGA2011-v3

Підтримувані процесори

Intel Core i7 сімейства Intel Haswell-E і Broadwell-E

Підтримка пам'яті

8 x DIMM-слотів з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-3333 МГц

Слоти розширення

3 x PCI Express 3.0 x16

40 ліній

28 ліній

х16

х16+х16

х8+х16+х8

х16

х16+х8

х8+х8+х8

1 х PCI Express 2.0 x16 (у режимі x4)

2 х PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel X99 підтримує:

1 x U.2

1 х M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110)

8 x SATA 6 Гбіт/с

1 x SATA Express (сумісний із 2 x SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; 867 Мбіт/с; MU-MIMO)

Bluetooth

Bluetooth 4.1

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз’єм живлення ATX

1 х 8-контактний роз’єм живлення ATX12V

1 x 4-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

3 x роз’єми підключення системних вентиляторів (4-контактні)

1 х роз’єм підключення водоблока СВО (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x RJ45

4 x USB 3.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

4 x USB 2.0

5 x аудіопортів

1 х оптичний S/PDIF Out

1 х клавіша «USB BIOS Flashback»

2 х роз’єми для комбінованої антени Wi-Fi і Bluetooth

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х Thunderbolt

1 x COM

1 x TPM

BIOS

AMI UEFI BIOS

128 Мбіт

PnP, DMI 2.7, WfM 2.0, SM BIOS 3.0, ACPI 5.0

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS ROG STRIX X99 GAMING ASUS ROG STRIX X99 GAMING

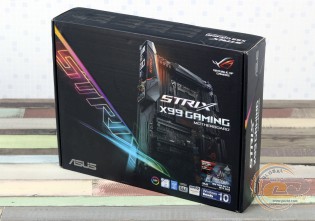

Материнська плата ASUS ROG STRIX X99 GAMING постачається в картонній коробці з хорошим інформаційним наповненням, яке включає до свого складу таблицю характеристик і ключові переваги кожного системного вузла. Окремо відзначена можливість активації подарунків для новачків гри World of Warships: бронепалубного крейсера «Діана» і 15 днів преміумного доступу.

ASUS ROG STRIX X99 GAMING

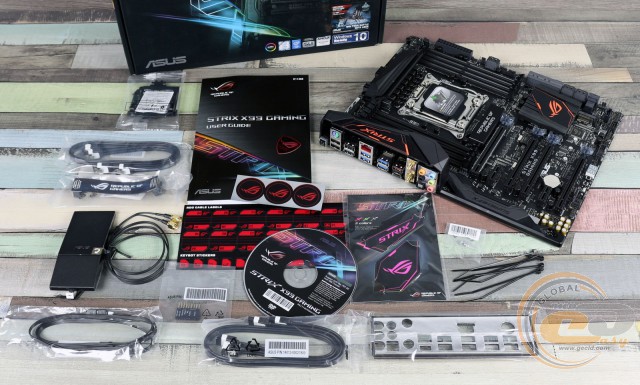

Комплект поставки повністю відповідає високому рівню самої новинки. Крім звичного диска з ПЗ, посібника користувача та заглушки інтерфейсної панелі, у коробці ми виявили:

  • чотири SATA-шлейфи;
  • інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК;
  • міст 2-Way NVIDIA SLI;
  • набір маркувальних наклейок;
  • набір стяжок для укладання кабелів;
  • кабель підключення світлодіодної стрічки;
  • комбіновану антену Wi-Fi і Bluetooth.

Дизайн і особливості плати

ASUS ROG STRIX X99 GAMING

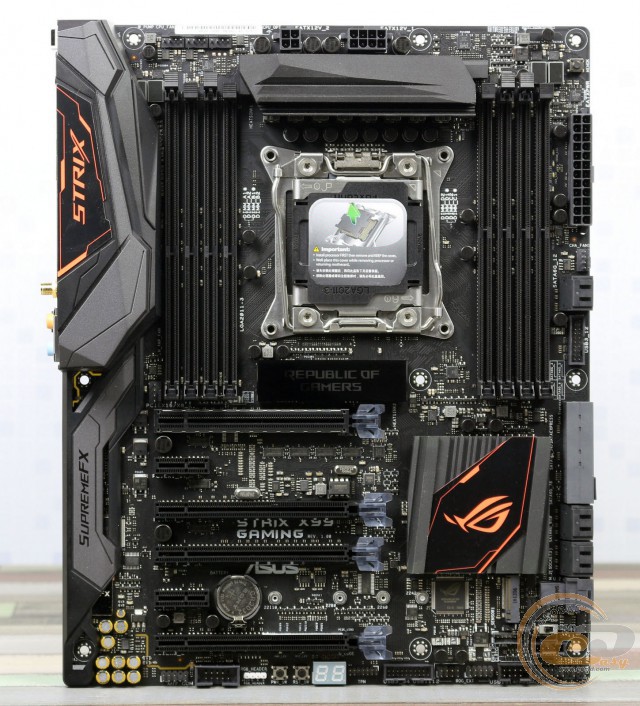

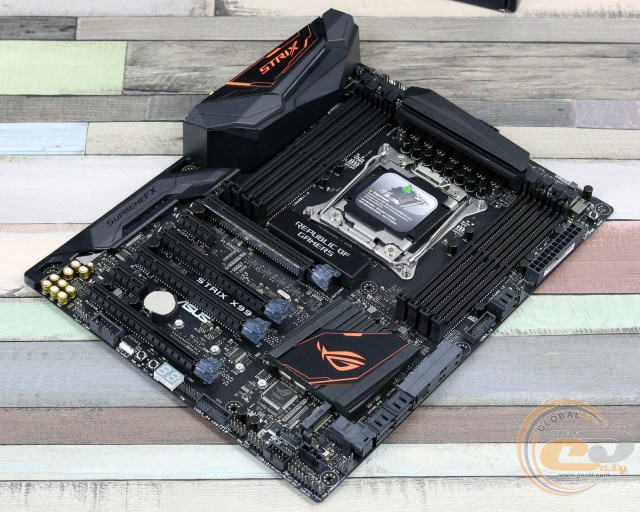

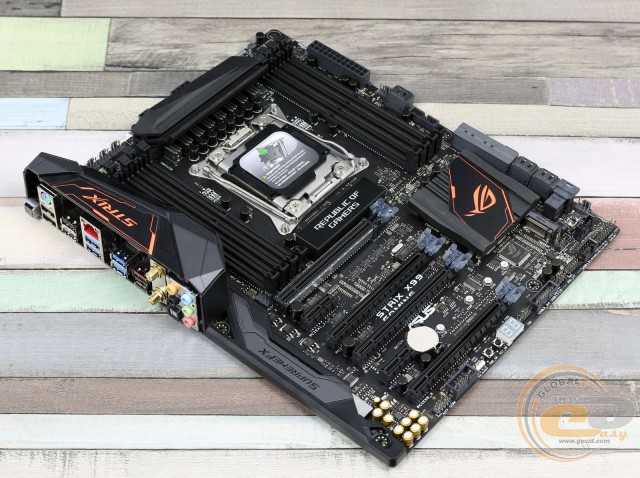

ASUS ROG STRIX X99 GAMING виконана на друкованій платі чорного кольору формату ATX (305 х 244 мм). Вона відрізняється стильним і стриманим оформленням у темних тонах. При бажанні наклейки на радіаторах можна поміняти на комплектні.

ASUS ROG STRIX X99 GAMING

ASUS ROG STRIX X99 GAMING

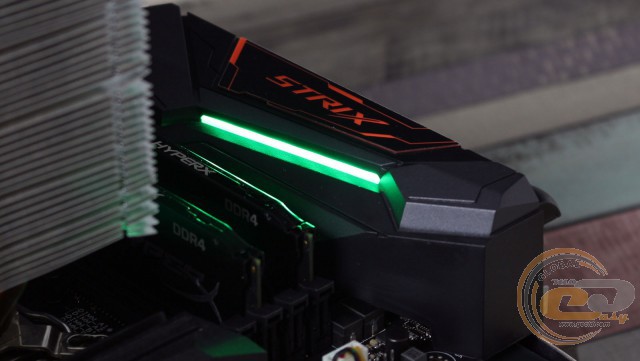

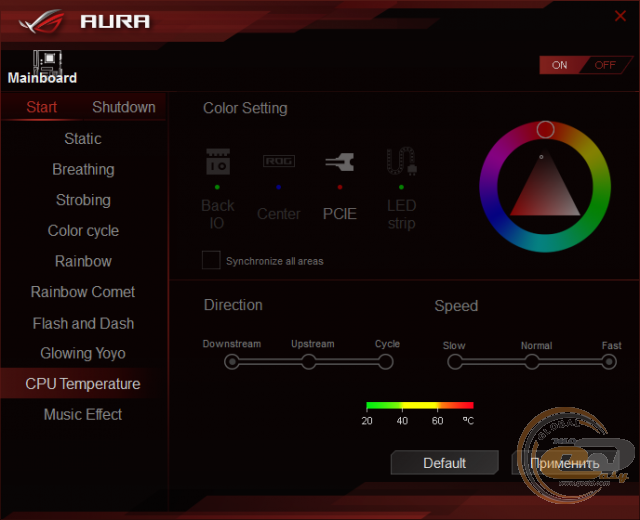

Приємним бонусом для покупця буде оригінальна система ілюмінації ASUS AURA, регулювати параметри якої можна в комплектному ПЗ.

ASUS ROG STRIX X99 GAMING

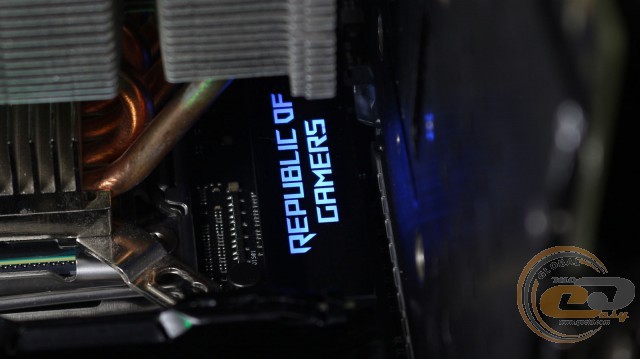

Окремому налаштуванню піддаються чотири зони материнської плати, при цьому підсвічування може не тільки просто світити певним кольором, але й виступати в якості світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, загоряючись червоним у випадку перевищення позначки в 60°С.

ASUS ROG STRIX X99 GAMING

Що ж стосується зручності складання системи та компонування набортних елементів, то все виконано на вищому рівні й ніяких претензій у нас не виникло, незважаючи на величезну кількість додаткових клавіш і роз’ємів.

ASUS ROG STRIX X99 GAMING

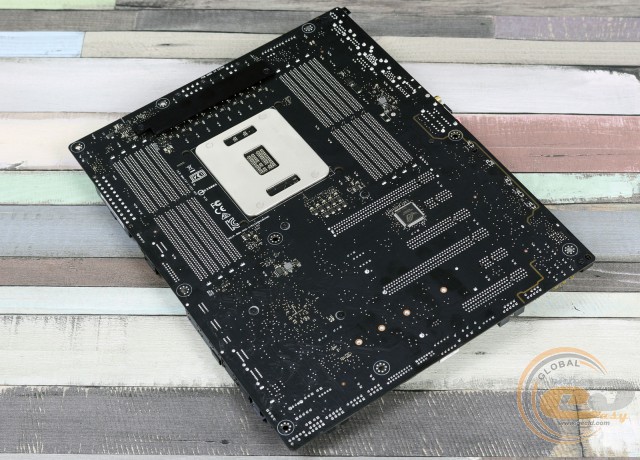

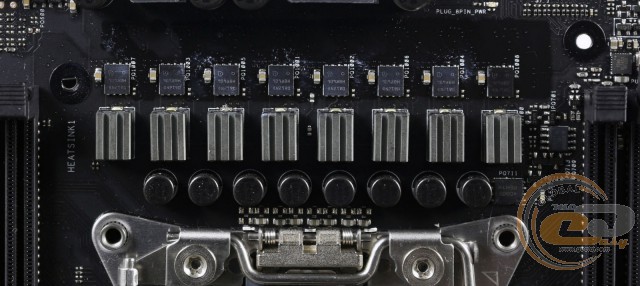

Зворотна сторона друкованої плат привертає увагу не тільки традиційною опорною пластиною процесорного роз’єму, але й додатковим радіатором, відповідальним за відведення надлишку тепла від компонентів підсистеми живлення.

ASUS ROG STRIX X99 GAMING

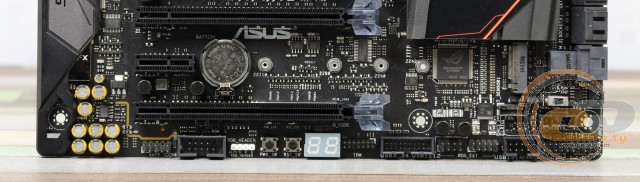

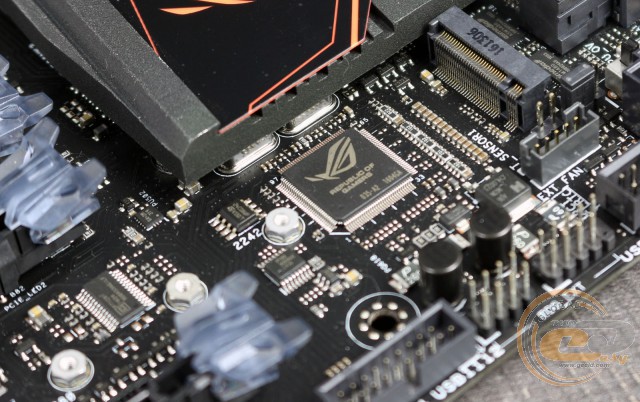

У нижній частині друкованої плати розташовані наступні елементи: колодка підключення аудіороз’ємів фронтальної панелі, порти COM і TPM, колодка «TB_HEADER» (для реалізації інтерфейсу Thunderbolt), перемикач активації XMP-профілів оперативної пам'яті, роз’єм підключення системного вентилятора, колодка підключення фронтальної панелі, діагностичний LED-індикатор, клавіші увімкнення та перезавантаження, роз’єм підключення світлодіодного стрічки, а також джампер для скидання CMOS.

Додатково відзначимо дві колодки для активації портів USB 2.0, одна з яких суміщена з роз’ємом «ROG_EXT», і одну USB 3.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох зовнішніх. Що ж стосується USB 3.0, то їх також вісім: чотири зовнішні та чотири внутрішні. За роботу п'яти із них відповідає чіпсет, тоді як три додаткові реалізовані силами контролера ASMedia ASM1074.

ASUS ROG STRIX X99 GAMING

ASUS ROG STRIX X99 GAMING

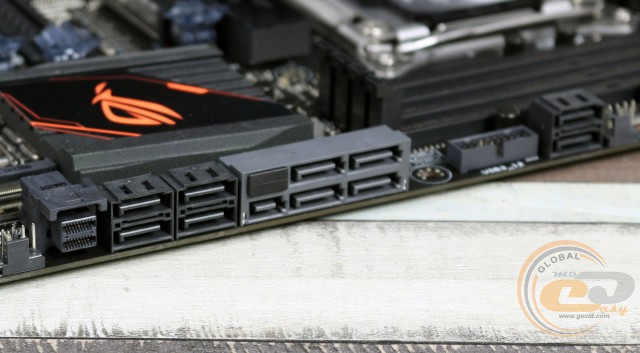

Можливості організації дискової підсистеми представлені роз’ємом U.2, інтерфейсом M.2 Socket 3 (підтримуються SSD-накопичувачі форматів M.2 2242, 2260, 2280 і 22110), вісьмома портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

ASUS ROG STRIX X99 GAMING

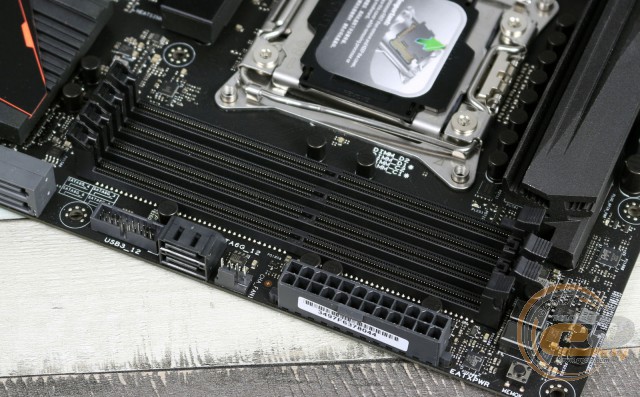

ASUS ROG STRIX X99 GAMING оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати максимум у чотириканальному режимі. Для реалізації одного з багатоканальних режимів модулі необхідно встановлювати за однією із наступних схем.

ASUS ROG STRIX X99 GAMING

Підтримуються планки, які працюють на частотах до 3333 МГц. Максимальний об’єм пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо розташовану на правій стороні друкованої плати клавішу «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи, а також другу колодку для підключення виносної панелі з портами USB 3.0.

ASUS ROG STRIX X99 GAMING

ASUS ROG STRIX X99 GAMING

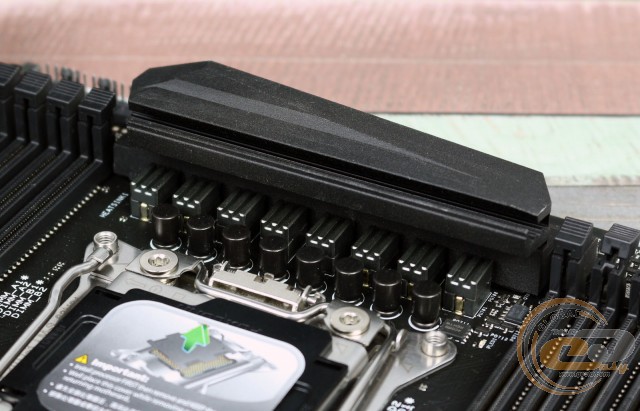

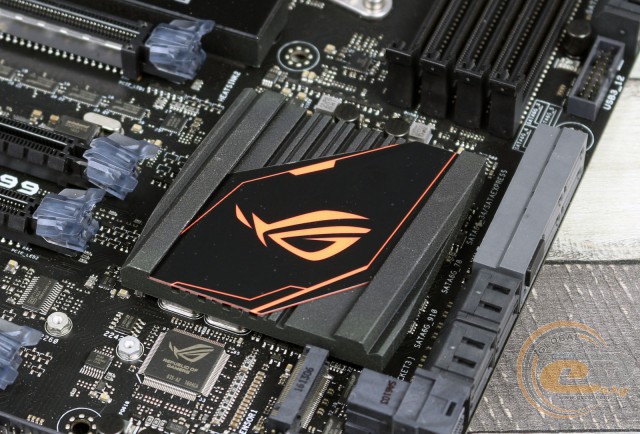

Система охолодження розглянутої новинки складається із двох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel X99, у той час як інший накриває елементи підсистеми живлення CPU. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 34°C;
  • радіатор охолодження елементів підсистеми живлення процесора – 54,2°C;
  • дроселі підсистеми живлення процесора – 60,3°C.

Отримані результати можна охарактеризувати як відмінні, що дозволяє сподіватися на високий розгінний потенціал.

ASUS ROG STRIX X99 GAMING

ASUS ROG STRIX X99 GAMING

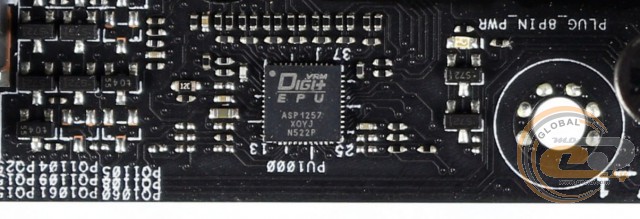

Живлення процесора здійснюється за 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1257. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються твердотільні конденсатори та дроселі з феритовим осердям.

ASUS ROG STRIX X99 GAMING

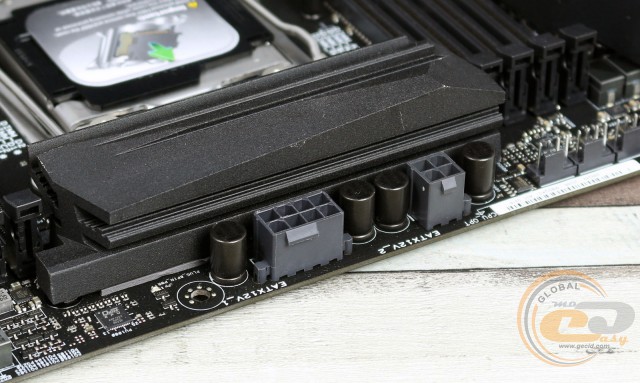

Для подачі напруги живлення призначені основний 24-контактний і два додаткові роз’єми (8- і 4-контактні), що дозволить вам уникнути яких-небудь обмежень під час екстремального розгону.

ASUS ROG STRIX X99 GAMING

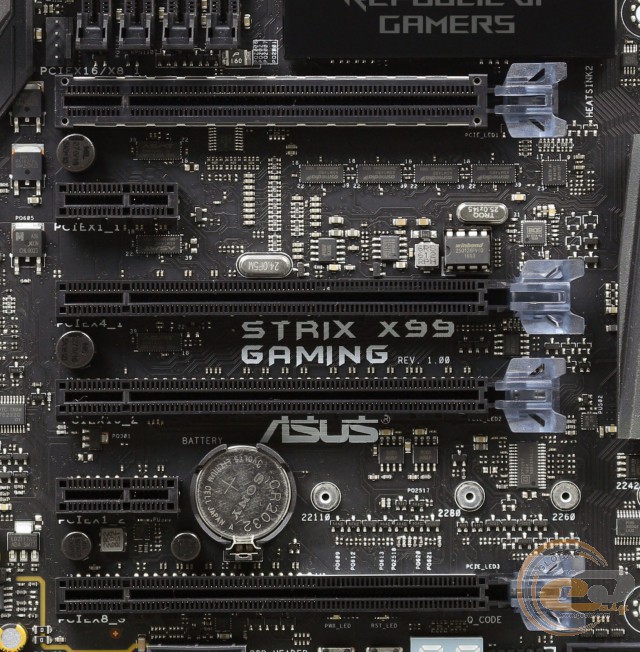

Для розширення функціональності тестованої материнської плати є шість слотів:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16;
  4. PCI Express 3.0 x16;
  5. PCI Express 2.0 x1;
  6. PCI Express 3.0 x16.

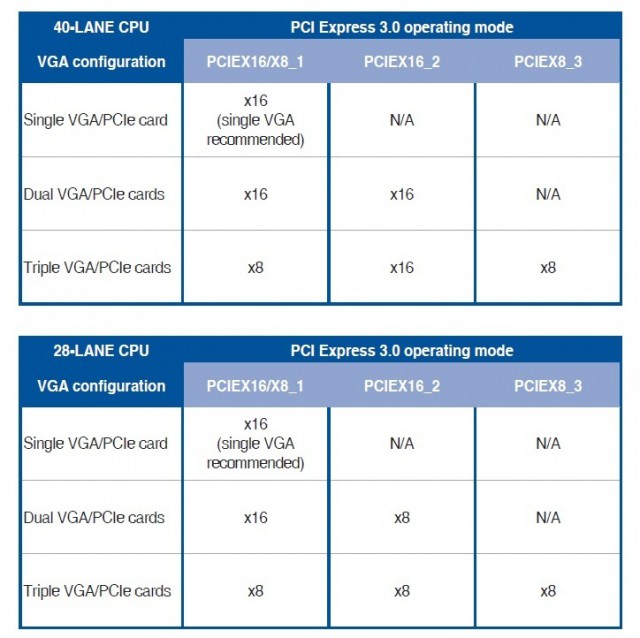

Для встановлення графічних прискорювачів у розпорядженні користувача є 3 слоти PCI Express 3.0 x16, які підключені до процесора й ділять між собою 40 або 28 ліній, залежно від встановленої моделі CPU. Лінії можуть розподілятися за однією з наступних схем.

ASUS ROG STRIX X99 GAMING

У свою чергу слоти PCI Express 2.0 x16 і PCI Express 2.0 x1 можуть бути використані для інших плат розширення.

У зв'язку з нестачею вільних чіпсетних ліній, а також наявністю досить великої кількості контролерів на материнській платі, присутнє наступне обмеження одночасного використання портів і роз’ємів: слот розширення PCI Express 2.0 x16 («PCIEX4_1») ділить пропускну здатність зі слотом PCI Express 2.0 x1 («PCIEX1_2») і двома портами USB 3.1 на інтерфейсній панелі («USB3.1_EC1» і «USB3.1_EA2»). За замовчуванням обидва слоти функціонують у режимі х1, при цьому порти USB 3.1 активні. При бажанні ви зможете відключити порти USB 3.1, тим самим збільшивши пропускну здатність PCI Express 2.0 x16 до режиму х4.
