Огляд материнської плати ASUS ROG STRIX X670E-F GAMING WIFI: дешевша за «топи», але нічим не гірша

18-01-2023

Socket AM4, яким би добрим він не був, просто не міг йти в ногу зі швидким розвитком технологій. Хоча архітектура роз’ємів PGA деякий час ще працювала, для AMD настав час перейти на LGA. Це дає багато переваг, найбільш корисною з яких є підвищена щільність контактів, що дозволяє використовувати більше функцій та оптимізувати продуктивність на платформі AM5.

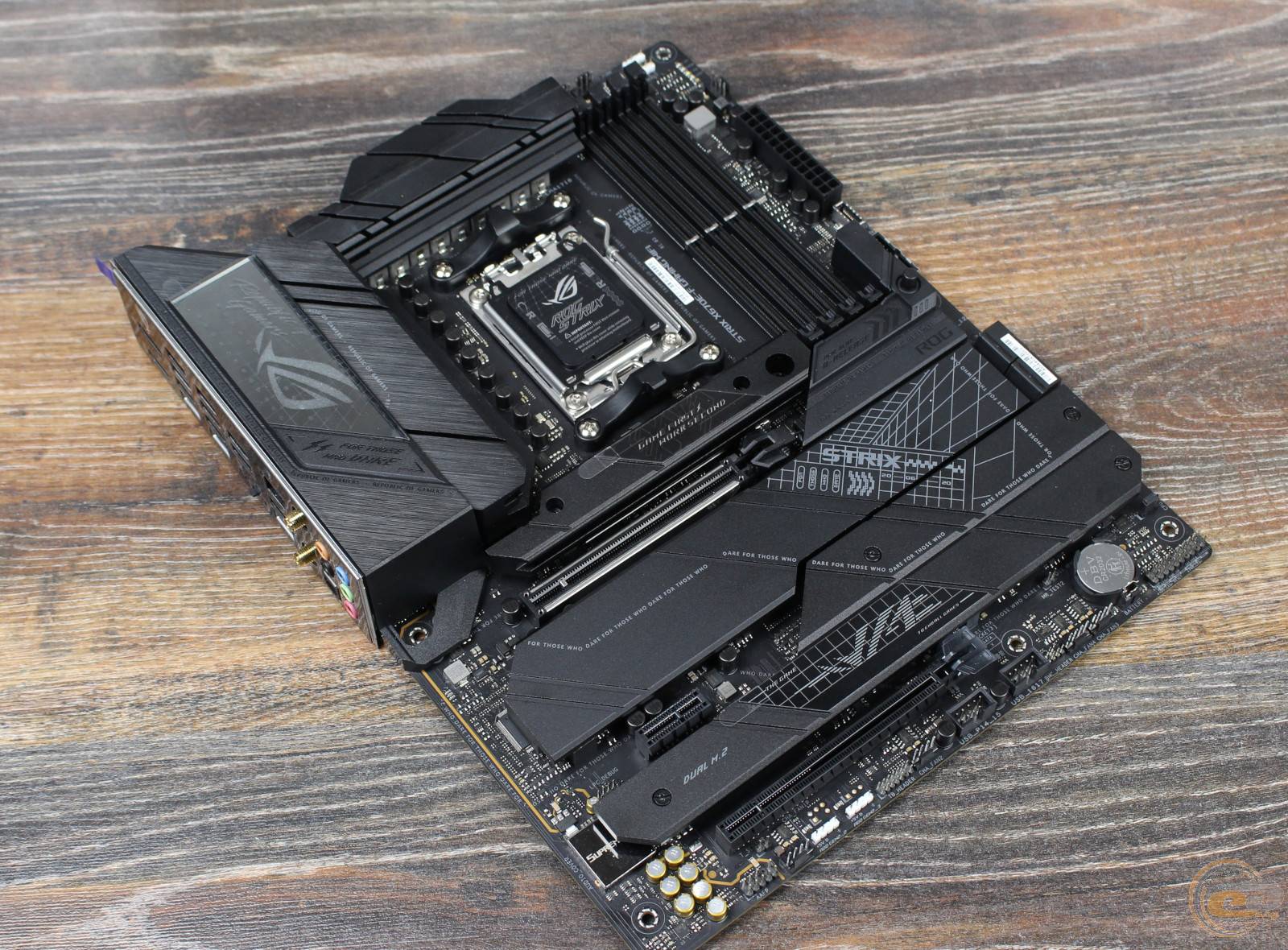

ASUS ROG STRIX X670E-F GAMING WIFI

Зокрема, на світ з’явилися чотири набори системної логіки для нової платформи AM5. Більш доступні AMD B650E та B650, а також топові AMD X670E та X670. Порівнюючи останні, можна відмітити, що перевагою набору системної логіки для екстремального оверклокінга AMD X670E є наявність підтримки PCI Express 5.0 для слотів розширення та накопичувачів, тоді як AMD X670 не може похвалитися підтримкою останньої версії інтерфейсу у слоті PCIEx16.

Нами вже був протестований один із топових варіантів материнських плат від ASUS  ̶  ASUS ROG CROSSHAIR X670E HERO. З оглядом цієї плати можна ознайомитися за цим посиланням. Тепер настав час для тестування наступного рішення на цьому чипсеті - ASUS ROG STRIX X670E-F GAMING WIFI.

ASUS ROG STRIX X670E-F GAMING WIFI

Це ще один представник топової системної логіки для оверклокерів та ентузіастів. Знайти її у продажу ви можете за ціною ₴18536, або ж $458. Тепер давайте ознайомимося з її характеристиками.

Специфікація



Модель

ASUS ROG STRIX X670E-F GAMING WIFI

Чіпсет

AMD X670E

Процесорний роз'єм

Socket AM5

Процесори, що підтримуються

AMD Ryzen 7000

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам’яті із частотою до DDR5-6400+ МГц

Слоти розширення

1 x PCI Express 5.0 x16

1 x PCI Express 4.0 x16 (x4)

1 x PCI Express 3.0 x1

Дискова підсистема

4 x SATA III (6 Гбіт/с)

2 x M.2 (Key M) (M.2 2242 — 2280; PCI-E 5.0 x 4)

1 x M.2 (Key M) (M.2 2242 — 2280; PCI-E 4.0 x 4)

1 x M.2 (Key M) (M.2 2242 — 22110; PCI-E 4.0 x4)

Підтримка PCIe RAID 0, 1,10 та SATA RAID 0, 1,10

LAN

1 x Intel I225-V (10/100/1000/2500 Мбіт/с)

Wi-Fi / Bluetooth

Wi-Fi 6E (2х2, підтримує Wi-Fi 802.11ax при 2,4, 5 і 6 ГГц; Bluetooth 5.2)

AMD Wi-Fi 6E RZ616 (Model: MT7922A22M)

Звукова підсистема

SupremeFX (7.1-канальний кодек Realtek ALC4080+ підсилювач Savitech SV3H712 AMP)

Роз’єми живлення

1 х 24-контактний ATX

2 x 8-контактний ATX12V

Вентилятори

2 x роз’єм вентилятора CPU (4-контактний)

1 х роз’єм підключення водоблоків СРО (4-контактний)

5 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Алюмінієві радіатори для M.2-накопичувачів

Зовнішні порти I/O

1 x USB 3.2 Gen2x2 (1 x Type-C)

9 x USB 3.2 Gen2 (7 x Type-A, 2 x Type-C)

2 x USB 2.0

1 x DP Port

1 x HDMI

2 x конектори антен WIFI

1 x RJ45

5 x позолочені аудіопорти

1 x Optical S/PDIF out

1 х кнопка оновлення BIOS

1 x кнопка скидання налаштувань CMOS

Внутрішні порти I/O

4 x M.2 (Key M)

2 x USB 2.0 (підтримує 4 USB 2.0)

1 x USB 3.2 Gen1 (підтримує 2 USB 3.2 Gen1)

1 x USB 3.2 Gen2x2 (підтримує USB Type C)

BIOS

256 Mб Flash ROM, UEFI AMI BIOS

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS ROG

Сторінка пристрою

ASUS ROG STRIX X670E-F GAMING WIFI

Сторінка підтримки

ASUS ROG STRIX X670E-F GAMING WIFI (нові версії BIOS, драйверів і т.п.)



Упаковка та комплектація

Материнська плата ASUS ROG STRIX X670E-F GAMING WIFI постачається у картонній упаковці з характерним для лінійки ASUS ROG оформленням. На звороті коробки знаходиться вичерпний опис її ключових особливостей та переваг.

ASUS ROG STRIX X670E-F GAMING WIFI

Усередині плата захищена за допомогою додаткових картонних вставок.

ASUS ROG STRIX X670E-F GAMING WIFI

Комплектація пристрою добра. Має усе необхідне. Ось що ми знайшли в коробці:

  • два SATA-кабелі;
  • одну термопрокладку для M.2-накопичувача;
  • антену для Wi-Fi-модуля;
  • брелок;
  • набір наклейок;
  • набір стяжок;
  • посібники для користувача.

Дизайн та особливості плати

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI виконана у чорно-білих тонах із візерунками у вигляді сітки. З переваг відмітимо масивний пластиковий кожух та наявність чотирьох слотів для M.2-накопичувачів з радіаторами охолодження.

ASUS ROG STRIX X670E-F GAMING WIFI

Також зазначимо наявність кнопки для виймання відеокарти біля правого краю плати.

Про підсвітку ASUS AURA також не забули. Маємо стилізований напис «REPUBLIC OF GAMERS» та емблему ROG STRIX. Звісно ж, все це налаштовується за допомогою комплектного ПЗ Armoury Crate.

ASUS ROG STRIX X670E-F GAMING WIFI

На звороті знаходиться стандартна опорна пластина процесорного роз’єму, а також гвинти кріплення радіаторів охолодження чіпсета та підсистеми живлення процесора. Також привертає увагу цікаве дизайнерське рішення – схема чорної діри з гравітаційною сіткою та написом «ROG STRIX», яка розміщена у правому нижньому куті плати.

ASUS ROG STRIX X670E-F GAMING WIFI

Тепер детальніше про фронтальну панель ASUS ROG STRIX X670E-F GAMING WIFI. У нижній її частині розташувалися: колодка підключення аудіороз'ємів передньої панелі, роз’єм для термодатчика, два роз'єми для світлодіодної стрічки, а також колодка підключення кнопок і індикації фронтальної панелі.

ASUS ROG STRIX X670E-F GAMING WIFI

Також звернемо вашу увагу на перемикач «CPU_OV», що знаходиться над нею. Він дозволяє встановити вищу напругу на центральний процесор для гнучкої системи розгону або ж використовувати налаштування напруги за замовчуванням.

Тут же знаходяться дві колодки для активації чотирьох портів USB 2.0 та одного роз'єму Thunderbolt.

ASUS ROG STRIX X670E-F GAMING WIFI

Ряд корисних елементів є і з правого краю плати. Тут розпаяні два вертикальні роз’єми: один для підключення пари портів USB 3.2 Gen 1 та один роз’єм для USB 3.2 Gen 2x2. Також тут знаходиться ще пара колодок RGB-підсвітки та діагностичні індикатори.

Поруч розташовані чотири DIMM-слоти для встановлення модулів оперативної пам’яті стандарту DDR5. Для зручності монтажу фіксатори є лише з одного боку. Підтримуються модулі з частотою до 6400+ МГц, а максимальний загальний об’єм може становити 128 ГБ. Також є підтримка профілів розгону пам’яті AMD EXPO.

ASUS ROG STRIX X670E-F GAMING WIFI

Для розширення функціональності ASUS ROG STRIX X670E-F GAMING WIFI є три слоти:

  1. PCI Express 5.0 x16;
  2. PCI Express 4.0 x16 (x4);
  3. PCI Express 3.0 x1;

Підсилений і готовий надати 16 ліній PCIe тільки верхній слот. Нижній слот зможе запропонувати лише 4 лінії PCIe. Тому, витягання відеокарти кнопкою реалізоване тільки у верхньому слоті.

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

Шо ж там у нас з розміщенням слотів для M.2-накопичувачів? Один такий розташується над верхнім PCIe x16, а три інші — біля нижнього PCIe x4. Три з них підтримують пристрої формату M.2 від 2242 до 2280, а четвертий - M.2 від 2242 до 22110. Кращим буде використання тих слотів, що підтримують шину PCIe 5.0 x4. Проте, якщо ваш накопичувач підтримує лише PCIe 4.0 - вибирайте той слот, котрий вам до вподоби. Різниці ви не відчуєте.

ASUS ROG STRIX X670E-F GAMING WIFI

Для охолодження накопичувачів використовуються окремі радіатори з термопрокладками, які кріпляться за допомогою гвинтів зі зверхнього боку.

ASUS ROG STRIX X670E-F GAMING WIFI

Дискову підсистему можна доповнити і за допомогою чотирьох роз’ємів SATA 6 Гбіт/с з горизонтальним розташуванням, завдяки чому усі вони будуть доступні навіть при використанні дуже габаритної відеокарти.

Система охолодження ASUS ROG STRIX X670E-F GAMING WIFI містить такі елементи: радіатор на чіпсеті, радіатори на M.2-накопичувачах та пару алюмінієвих радіаторів на елементах підсистеми живлення, з'єднаних тепловою трубкою.

Настав час дізнатися температурні показники плати. Під час тестування 170-ватного 32-потокового AMD Ryzen 9 7950X ми побачили такі температурні показники:

  • радіатор охолодження чіпсета — 42°C;
  • верхній радіатор охолодження елементів підсистеми живлення — 58°C;
  • боковий радіатор охолодження елементів підсистеми живлення — 55°C;
  • дроселі зверху – 62°C.

Можемо зробити висновок, що кількості та розмірів радіаторів цілком достатньо для ефективного охолодження компонентів плати.

ASUS ROG STRIX X670E-F GAMING WIFI

Живлення процесора реалізоване на базі двох 8-контактних роз'ємів ATX12V, що дозволяє нам використовувати навіть топові рішення лінійки AMD Ryzen 7000 без обмежень за енергоспоживанням.

Здійснюється воно за 16+2-фазною спареною схемою для обчислювальних ядер і додаткових вузлів з показником номінального струму до 90 А.

ASUS ROG STRIX X670E-F GAMING WIFI

Елементна база плати складається з твердотільних конденсаторів, феритових дроселів та мікросхем MPS2215 (MP97691).

ASUS ROG STRIX X670E-F GAMING WIFI

ШІМ-контролером у схемі перетворювача виступає чіп ASP2206.

ASUS ROG STRIX X670E-F GAMING WIFI

Мультиконтролер на платі представлений мікросхемою NUVOTON  NCT6799D-R.

ASUS ROG STRIX X670E-F GAMING WIFI

Підтримку мережевих з'єднань забезпечує LAN-контролер Intel I225-V (SLNMH), здатний передавати інформацію зі швидкістю до 2,5 Гбіт/с. За роботу WiFi та Bluetooth відповідає AMD Wi-Fi 6E RZ616 (Model: MT7922A22M) виробництва MediaTek.

ASUS ROG STRIX X670E-F GAMING WIFI

Звукова підсистема SupremeFX заснована на HDA-кодеку Realtek ALC4080, який співпрацює з підсилювачем Savitech SV3H712 AMP та аудіоконденсаторами. Кодек має десять каналів ЦАП, що підтримують одночасне 7.1-канальне відтворення, а також два канали незалежного стерео виходу (множинна потокова передача).

Realtek ALC4080 також оснащений цифровим декодером прямого потоку (DSD), що дозволяє користувачам насолоджуватися високоякісним потоковим контентом DSD і створювати свій власний потік DSD із мінімальними втратами якості через DA-конвертори.

Рівень шуму: Front Audio SNR 120 дБ та Stereo Line-In SNR 110 дБ.

Головне нововведення полягає в тому, що цей кодек на материнській платі підключається через шину USB.

ASUS ROG STRIX X670E-F GAMING WIFI

На інтерфейсну панель ASUS ROG STRIX X670E-F GAMING WIFI виведені такі порти та кнопки:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 9 x USB 3.2 Gen2 (7 x Type-A, 2 x Type-C);
  • 1 x кнопка скидання налаштувань CMOS;
  • 1 х кнопка оновлення BIOS;
  • 2 x USB 2.0;
  • 1 x USB 3.2 Gen2x2 (1 x Type-C);
  • 1 x RJ45;
  • 2 х конектори антен Wi-Fi;
  • 1 x оптичний S/PDIF вихід;
  • 5 x позолочені аудіопорти.

Виробник заявляє підтримку сучасних бездротових інтерфейсів Wi-Fi 6 і Bluetooth 5.2. До цього, у комплект постачання входить антена.

ASUS ROG STRIX X670E-F GAMING WIFI

Також слід трохи розповісти про можливості реалізації активного охолодження.

Плата має вісім 4-контактних роз’ємів, що позначені цифрою «4», з підтримкою ШІМ-регулювання швидкості. Два з них слугують для системи охолодження CPU, один призначений для під’єднання помпи, а п’ять інших — для корпусних вентиляторів.

UEFI BIOS

Материнська плата ASUS ROG STRIX X670E-F GAMING WIFI використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, який дозволяє здійснювати налаштування за допомогою миші. Функціональні можливості BIOS дозволяють не лише оптимально конфігурувати систему, налаштувати режими роботи кожного вентилятора, а й здійснювати розгін. Для моніторингу системної інформації можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Також є можливість моніторингу системи та здійснення налаштувань безпосередньо із ОС за допомогою програми Armoury Crate.

Частоти процесора і пам’яті, та можливості розгону

ASUS ROG STRIX X670E-F GAMING WIFI

Мінімальна частота тестового процесора AMD Ryzen 9 7950X, яку нам вдалося зафіксувати, склала 4,4 ГГц.

ASUS ROG STRIX X670E-F GAMING WIFI

Під час стрес-тесту CPU-Z Stress Test без розгону частота зафіксувалася на стабільних 5,3 ГГц для усіх ядер при напрузі 1,250 В.

ASUS ROG STRIX X670E-F GAMING WIFI

Більш вимогливий Stress FPU в тій же AIDA64 зменшив і частоту, і напругу на процесорі — 5,2 ГГц при 1,22 В, тротлінгу не було. Вся система при цьому споживала 320 Вт.

Модулі оперативної пам'яті DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32 (2 х 16 ГБ) під час тестування вдалося запустити на частоті XMP-профіля DDR5-5200 МГц. У той же час інший комплект DDR5-6000 Kingston FURY DDR5 KF560C36BBEAK2-32 (2 x 16 ГБ) стабільно працював на частоті EXPO-профіля 6000 МГц.

ASUS ROG STRIX X670E-F GAMING WIFI

Ці тести були б не повними без розгону. Цього разу ми використовували авторозгін «AI Optimized» в BIOS. Частота процесора збільшилась до 5,8 ГГц при напрузі 1,47 В.

ASUS ROG STRIX X670E-F GAMING WIFI ASUS ROG STRIX X670E-F GAMING WIFI

У той же час комплект DDR5-6000 Kingston FURY DDR5 KF560C36BBEAK2-32 (2 x 16 ГБ) запустився і стабільно працював на частоті 6200 МГц без зміни таймінгів та при 6400 МГц зі збільшенням останніх до 38-39-39-81.

Тестування

Для перевірки можливостей материнської плати ASUS ROG STRIX X670E-F GAMING WIFI використовувалося таке обладнання:

Процесор

AMD Ryzen 9 7950X (Socket AM5, 16 ядер / 32 потоки, 4,5 ГГц — 5,7 ГГц, 170 Вт)

Кулер

be quite! PURE LOOP 360 mm

Оперативна пам’ять

2 x 16 ГБ DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32

2 x 16 ГБ DDR5-6000 Kingston FURY DDR5 KF560C36BBEAK2-32

Відеокарта

PowerColor Radeon RX 6800 16GB GDDR6 Red Dragon

SSD

Apacer AP512GPPSS25, 512 GB

Блок живлення

DeepCool PM800D, 800W

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

ASUS ROG STRIX X670E-F GAMING WIFI

Система з материнською платою ASUS ROG STRIX X670E-F GAMING WIFI впоралася з усіма проведеними тестами, а топовий 16-ядерний AMD Ryzen 9 7950X весь час працював стабільно. Відзначимо відмінну роботу СРО be quite! PURE LOOP 360 mm. Звернемо вашу увагу на те, що тестування цієї плати в The Witcher 3: Wild Hunt проводилося в новій версії з DirectX 12, а опоненти у старій версії гри, тому дані так відрізняються.

Підсумок

ASUS ROG STRIX X670E-F GAMING WIFI

Материнська плата ASUS ROG STRIX X670E-F GAMING WIFI має усе необхідне для комфортного її використання найближчі декілька років. Тим паче, Socket AM5 зараз знаходиться на початку свого життєвого шляху. Плата може похизуватися підтримкою PCI Express 5.0 (причому не тільки для відеокарти, а й для накопичувача), чотирма роз’ємами M.2 для швидкісних накопичувачів та такою ж кількістю портів SATA. Для модулів ОЗП тут передбачені чотири слоти.

При цьому тут продумане охолодження, як кожного SSD формату M.2, так і елементів чіпсету та підсистеми живлення процесора. Це дозволяє отримати низькі температурні показники даних вузлів.

Також слід згадати високоякісну звукову систему на основі кодека Realtek ALC4080 та підсилювача, 2,5-гігабітну мережеву карту і бездротовий модуль з виносною антеною та підтримкою Wi-Fi 6 та 6Е у трьох частотних діапазонах.

У підсумку, ASUS ROG STRIX X670E-F GAMING WIFI — це гарний вибір, який може слугувати основою для збірки високопродуктивного комп’ютеру за «розумні» гроші. Потенційний користувач не відчує будь-яких обмежень у функціоналі ще дуже довго. Також не можемо не відзначити гарну тенденцію компанії ASUS щодо появи топових плат зі значно нижчою ціною, що робить їх дуже привабливими  і рекомендованими до покупки пропозиціями.

Переваги:

  • 16+2-фазна підсистема живлення процесора і якісна елементна база;
  • ефективне охолодження;
  • 2,5-гігабітний LAN-контролер;
  • підтримка шини PCI Express 5.0;
  • підтримка бездротових інтерфейсів Wi-Fi 6 (в трьох діапазонах)/Bluetooth 5.2;
  • наявність чотирьох слотів M.2;
  • наявність перемикача «CPU_OV»;
  • підсилений слот для відеокарти;
  • вісім конекторів для під’єднання вентиляторів та СРО;
  • якісна аудіопідсистема;
  • різноманітний набір портів на інтерфейсній панелі;

Особливості:

  • наявність USB 2.0 на топовому чіпсеті.


Автор: Іван Моргун

Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.
