Огляд і тестування материнської плати ROG STRIX H270I GAMING: відмінний набір можливостей в мініатюрі

Традиційно вибір материнських плат формату Mini-ITX на ринку не настільки багатий, як більш габаритних версій, адже коло користувачів, які віддають перевагу ультракомпактним системам, не дуже широке. Ще більшою мірою це стосується високорівневих рішень з хорошою функціональністю, де користувачеві належить вибирати буквально серед кількох плат.

ROG STRIX H270I GAMING

Однією з представниць настільки рідкісного сегменту пристроїв, що поєднують в собі компактні габарити й відмінне оснащення, є ROG STRIX H270I GAMING від компанії ASUS. Ця новинка поки ще недоступна в продажу на вітчизняному ринку, проте за кордоном її можна знайти в середньому за $135, що дуже непогано, враховуючи її високу функціональність. Давайте ж почнемо знайомство з огляду її докладних характеристик.

Специфікація

Модель

ROG STRIX H270I GAMING

Чіпсет

Intel H270

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого і сьомого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-2400 МГц (сьоме покоління процесорів Intel Core) або DDR4-2133 МГц (шосте покоління процесорів Intel Core)

Слоти розширення

1 x PCI Express 3.0 x16

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

4 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; MU-MIMO)

Bluetooth

Bluetooth 4.1

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 х роз'єм підключення водоблока СВО (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

2 x RJ45

6 x USB 3.1 Gen 1

1 x Optical S/PDIF out

5 x аудіопортів

2 x роз'єми підключення комбінованої антени Wi-Fi і Bluetooth

Внутрішні порти I/O

1 x USB 3.1 Gen 1 з підтримкою підключення двох USB 3.1 Gen 1

1 х TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

Mini-ITX

170 х 170 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ROG STRIX H270I GAMING ROG STRIX H270I GAMING

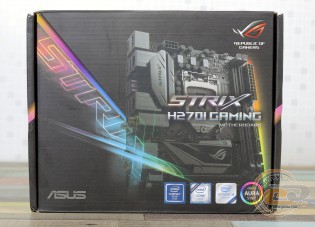

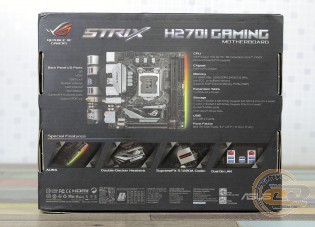

Новинка поставляється в невеликій, але об'ємній коробці, оформленій переважно в темних тонах. Відзначимо відмінне інформаційне наповнення упаковки, яке повністю відображає ключові переваги й технічні характеристики материнської плати.

ROG STRIX H270I GAMING

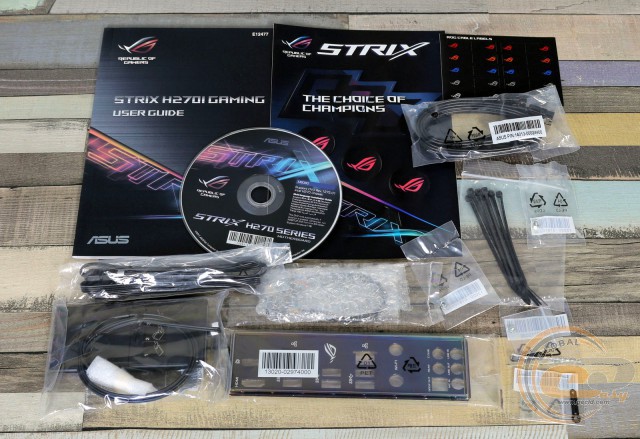

У коробці ми виявили такий набір аксесуарів:

  • диск з ПЗ;
  • комплект паперової документації;
  • заглушку інтерфейсної панелі;
  • два SATA-шлейфи;
  • комплект одноразових стяжок для кабелів;
  • набір маркувальних наклейок для кабелів;
  • подовжувач для підключення фронтальної панелі;
  • комбіновану антену Wi-Fi і Bluetooth;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ROG STRIX H270I GAMING

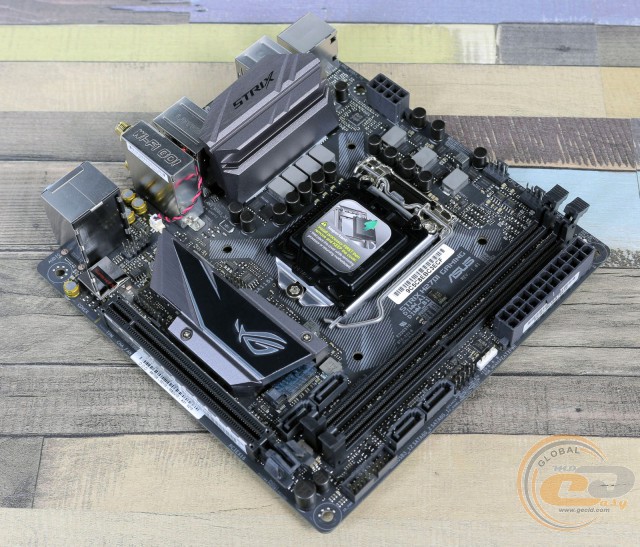

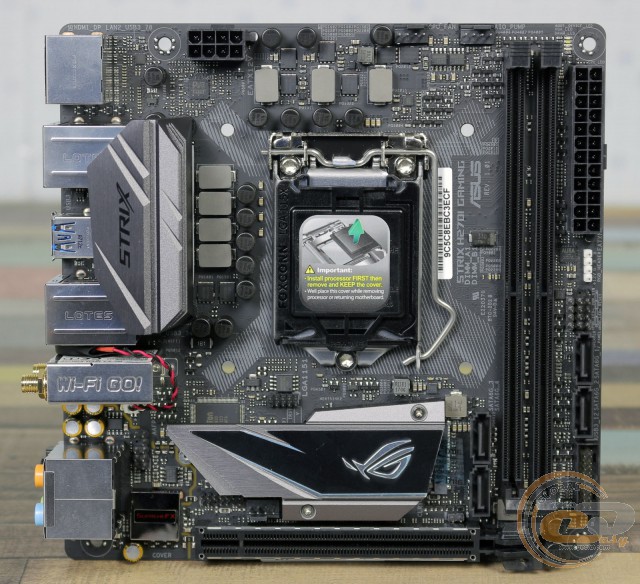

ROG STRIX H270I GAMING виконана на друкованій платі чорного кольору у форматі Mini-ITX (170 х 170 мм). Оформлення загалом доволі суворе, і воно напевно сподобається більшості користувачів.

Компонування всіх набортних елементів повною мірою відповідає компактному форм-фактору друкованої плати. Що ж стосується зручності, то процес складання пройшов без жодних проблем.

Приклад роботи системи підсвічування ASUS AURA

Приємним бонусом для покупця стане система підсвічування ASUS AURA, яка в даному випадку полягає в наявності дванадцяти світлодіодів з одного боку друкованої плати.

ROG STRIX H270I GAMING

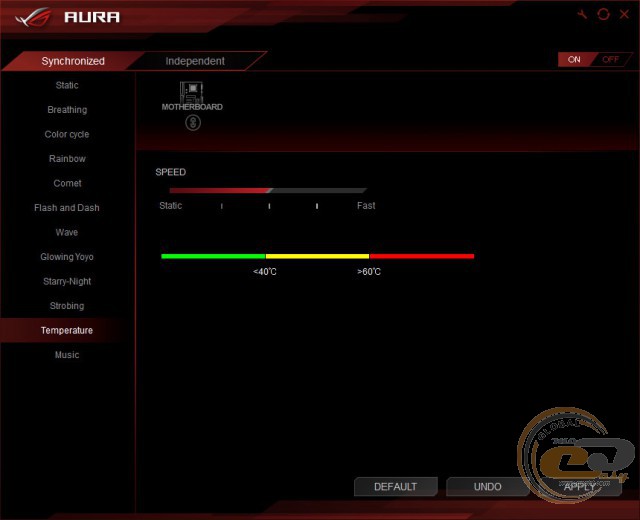

Ілюмінація може просто горіти певним кольором, виступати в ролі світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, спалахуючи червоним в разі перевищення позначки в 60°С.

ROG STRIX H270I GAMING

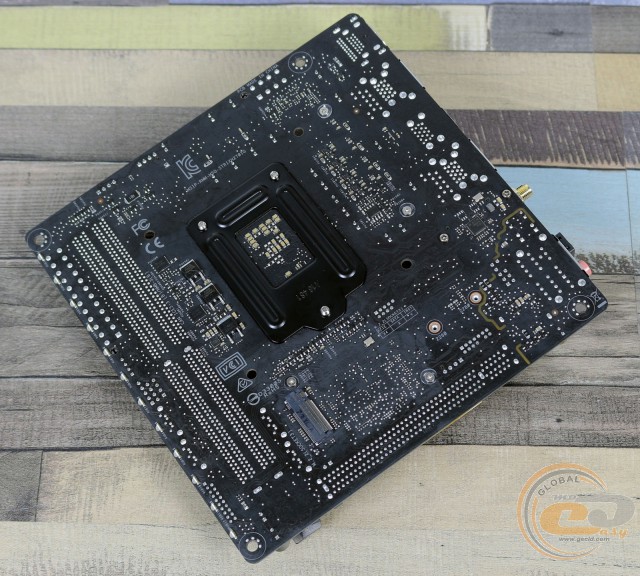

На зворотному боці друкованої плати, крім опорної пластини процесорного роз'єма, знаходиться один із двох слотів M.2 Socket 3, а також ряд елементів підсистеми живлення процесора, тому при монтажу плати в корпус рекомендуємо дотримуватися максимальної обережності.

ROG STRIX H270I GAMING

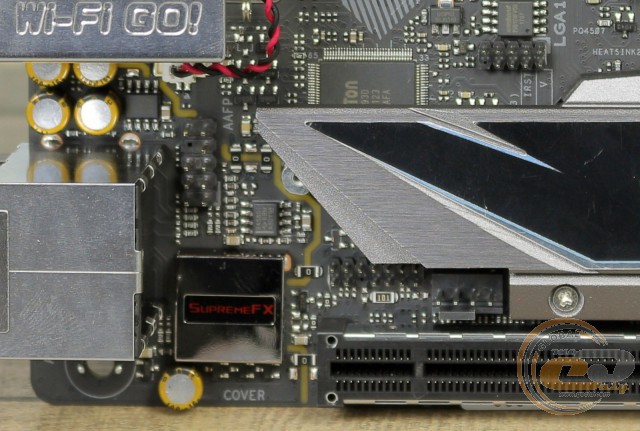

У нижньому лівому кутку друкованої плати знаходиться колодка підключення аудіороз'ємів передньої панелі, порт TPM і роз'єм підключення системного вентилятора.

ROG STRIX H270I GAMING

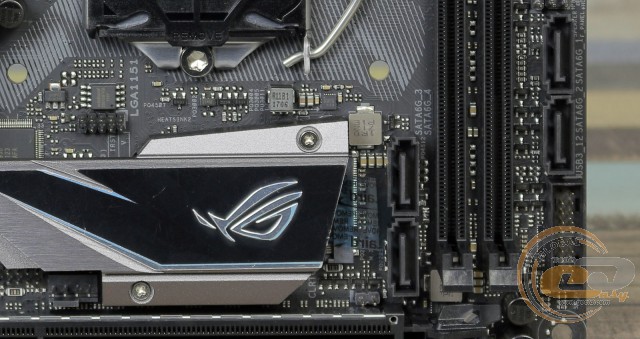

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с.

ROG STRIX H270I GAMING

ROG STRIX H270I GAMING

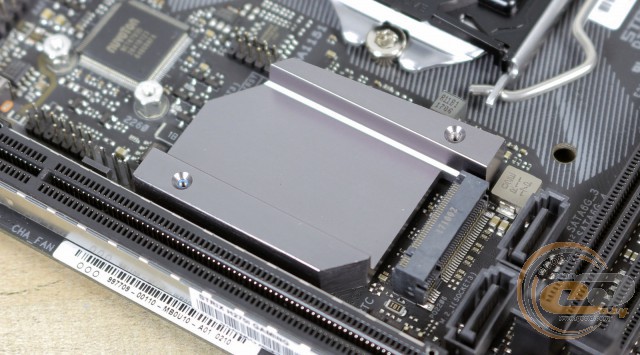

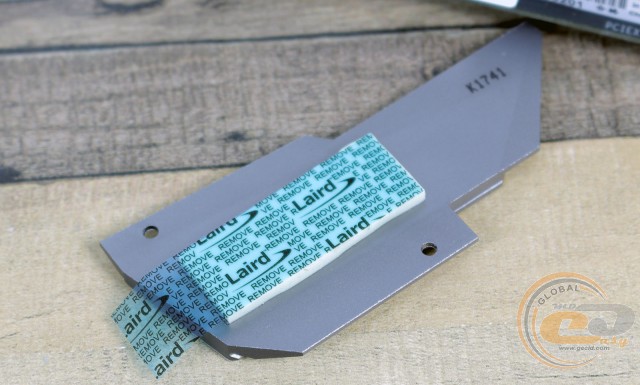

На особливу увагу заслуговує оригінальна конструкція чіпсетного радіатора, який складається з двох частин. Нижня деталь контактує безпосередньо з мікросхемою Intel H270, тоді як верхня призначена для охолодження накопичувача M.2, для чого на її звороті знаходиться термоінтерфейс із захисною наліпкою.

ROG STRIX H270I GAMING

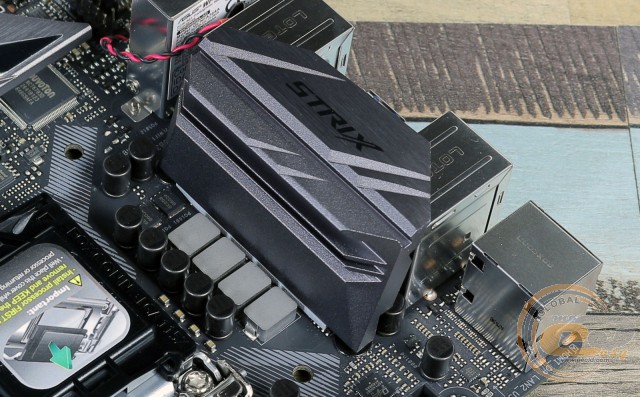

Також система охолодження містить ще один радіатор, який відводить тепло від польових транзисторів підсистеми живлення. В процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 39,4°C;
  • радіатор охолодження елементів підсистеми живлення – 51,2°C;
  • дроселі підсистеми живлення – 56,6°C.

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію. До того ж не варто забувати, що Intel H270 не підтримує розгін, тому високих навантажень на підсистему живлення не буде.

ROG STRIX H270I GAMING

Системна плата ROG STRIX H270I GAMING оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками лише з одного боку. Підтримуються модулі, що працюють на частотах до 2400 МГц. Максимальний об’єм пам'яті може сягати 32 ГБ, чого вистачить для більшості поставлених завдань.

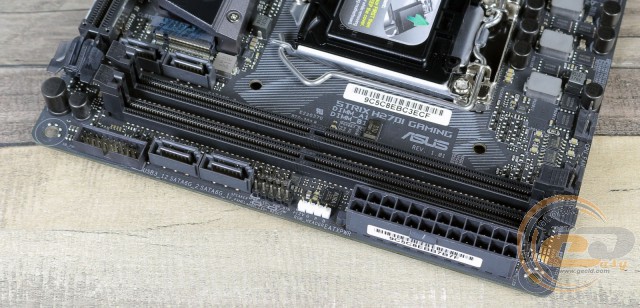

Додатково відзначимо колодку підключення фронтальної панелі, роз'єм для світлодіодної стрічки, а також колодку для підключення виносної панелі з портами USB 3.1 Gen 1 (вони ж фактично USB 3.0). Всього на платі силами чіпсета реалізовано підтримку восьми USB 3.1 Gen 1: двох внутрішніх і шести зовнішніх.

ROG STRIX H270I GAMING

ROG STRIX H270I GAMING

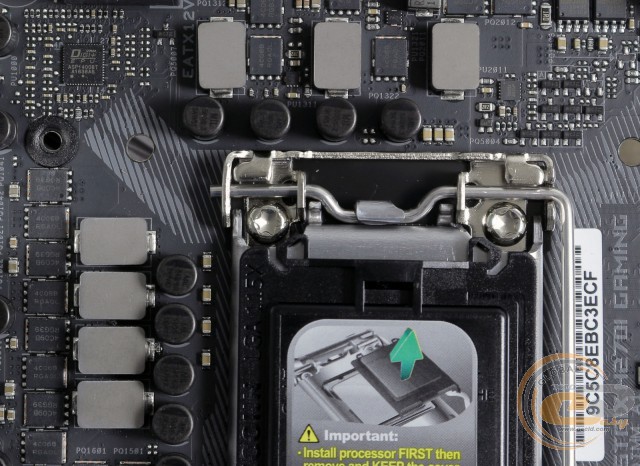

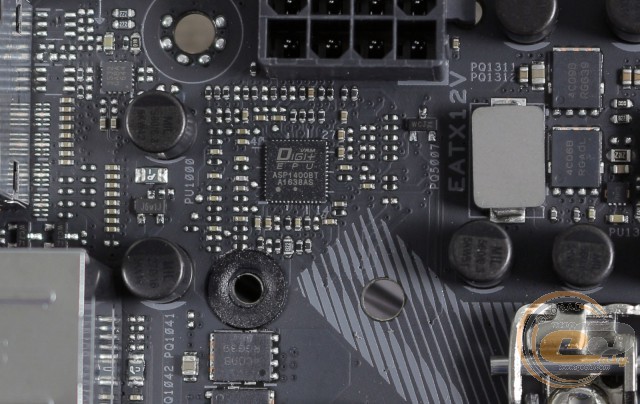

Живлення процесора здійснюється за 7-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи.

ROG STRIX H270I GAMING

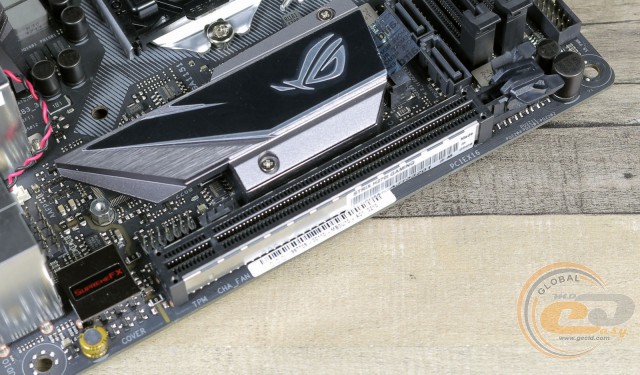

Традиційно для формату Mini-ITX, можливості розширення функціональності материнської плати ROG STRIX H270I GAMING представлені лише одним слотом PCI Express 3.0 x16.
