Огляд і тестування материнської плати ASUS ROG MAXIMUS XI EXTREME: All inclusive

Незважаючи на те, що більшість продажів у сегменті материнських плат компанії ASUS доводиться на рішення початкового і середнього рівня, на чолі модельної низки в будь-якому разі повинен знаходитися флагман, що увібрав усі доступні на поточний момент технології. Нехай розлучитися з $570 можуть далеко не всі, але ознайомитися з його можливостями ви зможете завдяки нашому огляду.

Поточним флагманом лінійки ROG MAXIMUS є материнська плата ASUS ROG MAXIMUS XI EXTREME. Її попередником була ASUS ROG MAXIMUS IX EXTREME на Intel Z270, яка не отримала прямого спадкоємця з виходом Intel Z370. Отже, давайте розбиратися, за які можливості і оснащення компанія ASUS просить таку значну суму.

Специфікація

Модель	ASUS ROG MAXIMUS XI EXTREME
Чіпсет	Intel Z390
Процесорний роз'єм	Socket LGA1151
Підтримка процесорів	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого поколінь для платформи Socket LGA1151
Підтримка пам'яті	4 x DIMM- слоти з підтримкою максимум 64 ГБ пам'яті c частотою до DDR4-4400 МГц
Слоти розширення	2 x PCI Express 3.0 x16 (x16 / x8+x8) 1 x PCI Express 3.0 x16 (x4) 1 x PCI Express 3.0 x1
Дискова підсистема	1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4) 6 x SATA 6 Гбіт/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 Плата розширення ROG DIMM.2: 2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4)
LAN	1 x Intel WGI219V (10/100/1000 Мбіт/с) 1 x Aquantia AQC111C (10/100/1000/5000 Мбіт/с)
Wi-Fi	Intel Wireless-AC 9560 (802.11a/b/g/n/ac; 2,4 / 5 ГГц)
Bluetooth	Bluetooth 5.0
Звукова підсистема	8-канальна з дизайном ROG SupremeFX
Живлення	1 х 24-контактний роз'єм живлення ATX 2 x 8-контактний роз'єм живлення ATX12V 1 х 4-контактний роз'єм додаткового живлення PCI Express
Вентилятори	2 x роз'єми вентилятора CPU (4-контактні) 2 x роз'єми підключення водоблоків СВО (4-контактні) 2 x роз'єми підключення системних вентиляторів (4-контактні) 8 x роз'єми підключення вентиляторів охолодження радіаторів СВО (4-контактні)
Охолодження	Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою
Зовнішні порти I/O	1 x HDMI 2 x RJ45 6 х USB 3.1 Gen 1 1 x USB 3.1 Gen 2 Type-C 3 х USB 3.1 Gen 2 5 x аудіопорти 1 x Optical S/PDIF out
Внутрішні порти I/O	1 x USB 3.1 Gen 2 2 x USB 3.1 Gen 1 2 x USB 2.0 1 х TPM 1 x NODE 1 x Thunderbolt
BIOS	2 x 128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0
Форм-фактор	E-ATX 305 x 277 мм
Сайт виробника	ASUS Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

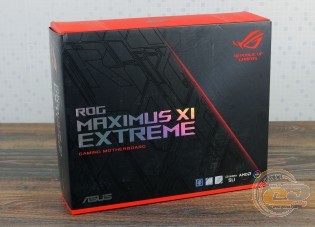

Материнська плата постачається в традиційній картонній коробці, оформленій у фірмових кольорах лінійки ROG MAXIMUS. На її боках можна знайти технічні характеристики і опис деяких цікавих особливостей новинки.

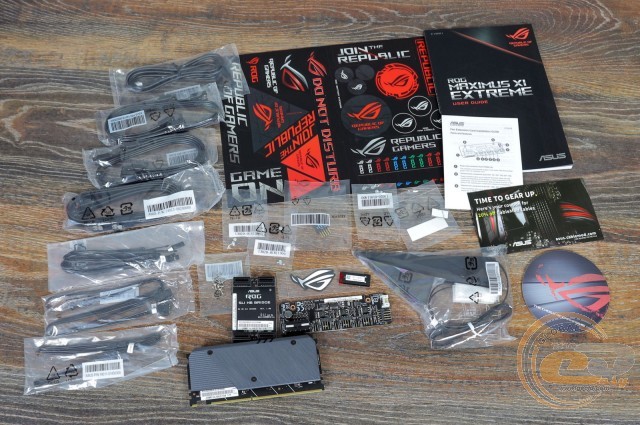

Комплект постачання ASUS ROG MAXIMUS XI EXTREME повністю відповідає її високому рівню. У коробці ми виявили:

• чотири SATA-шлейфи;
• набір ASUS Q-Connectors, який істотно полегшує процес підключення фронтальної панелі корпусу ПК;
• міст 2-Way NVIDIA SLI;
• набір маркувальних наклейок;
• набір термодатчиків;
• набір наклейок ROG;
• картонну підставку під чашку;
• плату розширення ROG DIMM.2;
• плату Fan Extension Hub;
• кабель підключення Fan Extension Hub;
• флешку з драйверами і утилітами;
• комбіновану антену Wi-Fi і Bluetooth;
• кабель підключення світлодіодної стрічки;
• набір паперової документації.

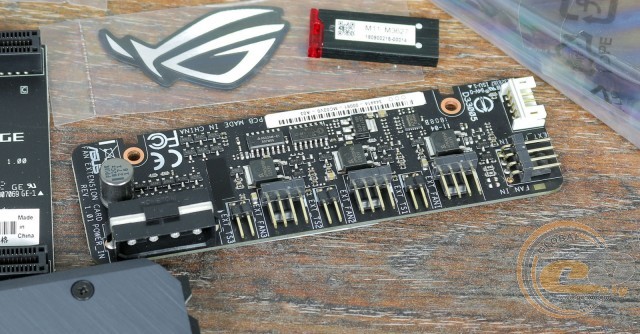

Плата Fan Extension Hub дозволяє підключити чотири вентилятори і три термодатчики.

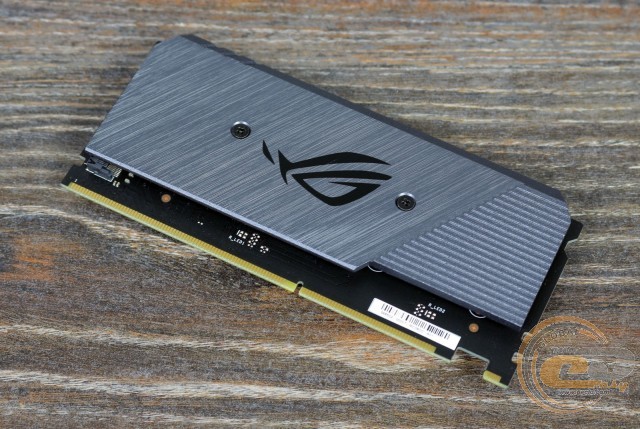

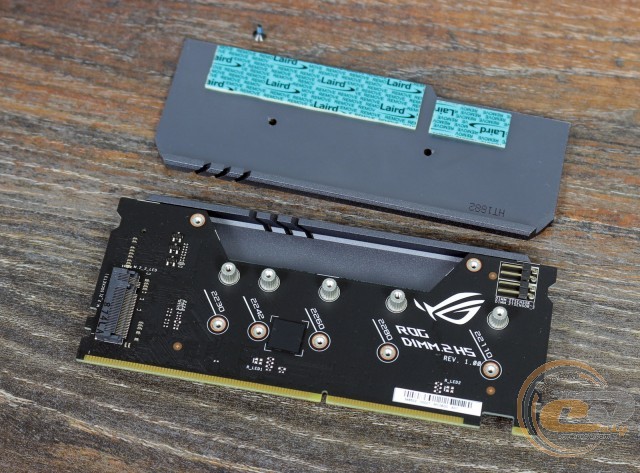

Інша плата розширення, ROG DIMM.2, встановлюється в п'ятий DIMM-слот, який обладнаний спеціальною перемичкою, щоб туди неможливо було помилково встановити модуль пам'яті. На обох її боках розпаяно по одному інтерфейсу M.2 Socket 3, які підтримують PCIe-накопичувачі форматів M.2 2242, M.2 2260, M.2 2280 і M.2 22110. Також є пара радіаторів з термоінтерфейсом для охолодження славляться своїм гарячим норовом PCIe-накопичувачів. А для більш точного контролю внутрішніх температур можна підключити зовнішні сенсори до колодки в кутку друкованої плати.

Дизайн і особливості плати

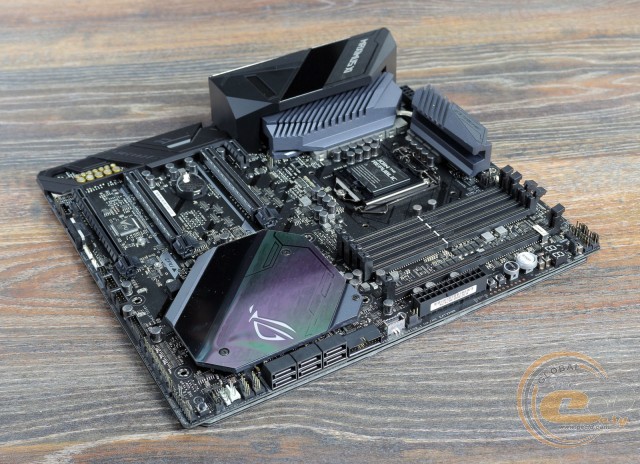

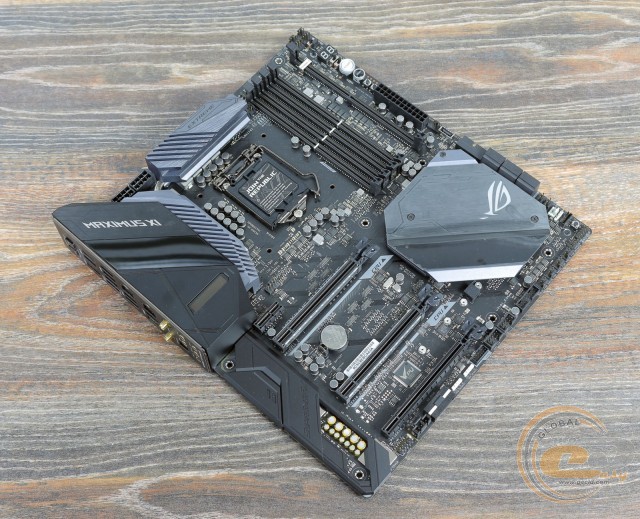

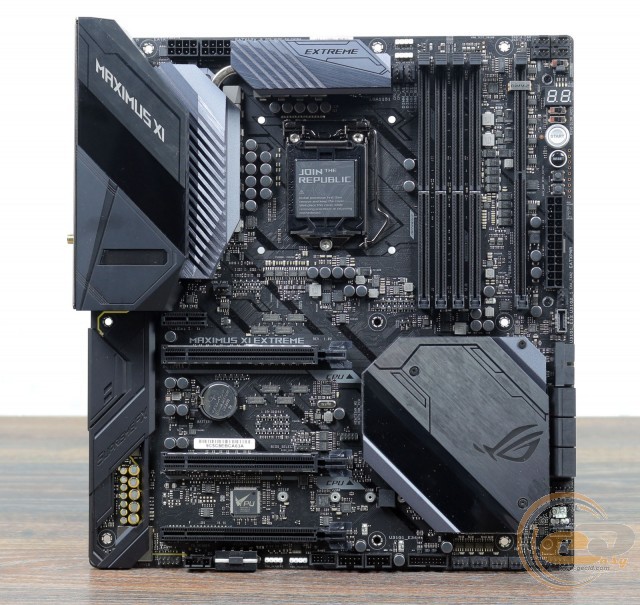

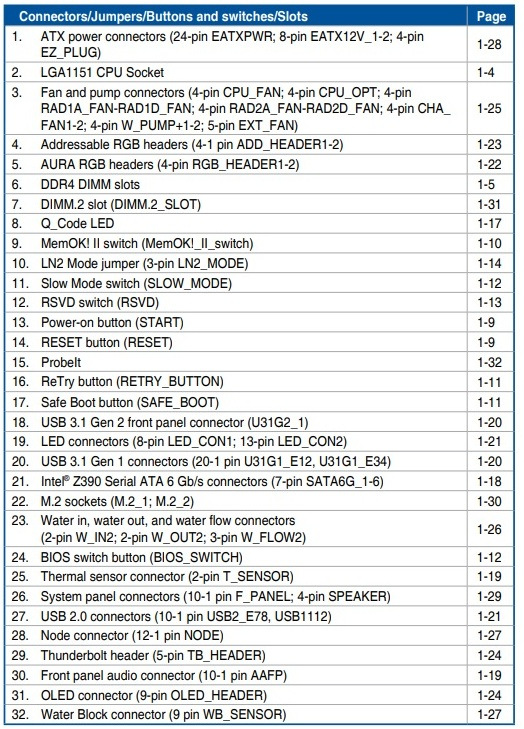

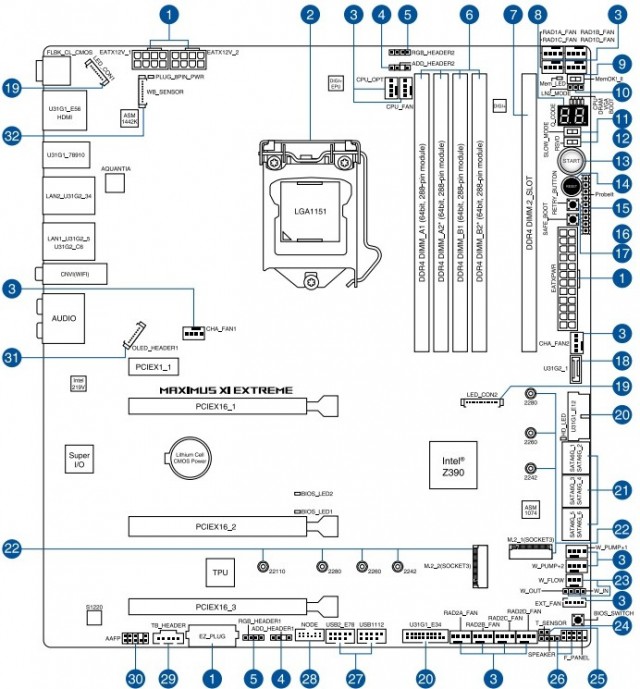

Материнська плата ASUS ROG MAXIMUS XI EXTREME виготовлена ​​у форматі E-ATX. Саме завдяки збільшеній ширині виробник зміг реалізувати п'ятий DIMM-слот для ROG DIMM.2. З інших цікавих особливостей відзначимо масивний чіпсетний радіатор і кожух над інтерфейсною панеллю.

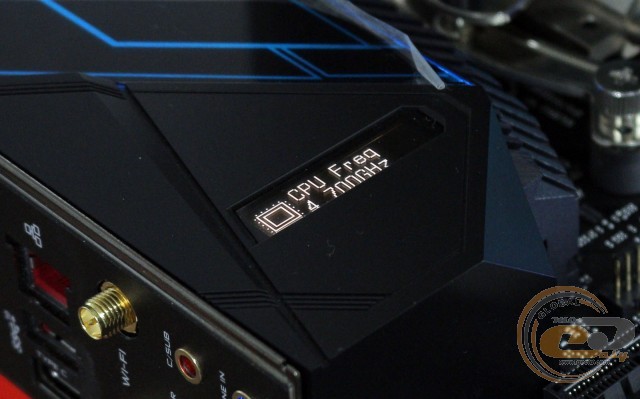

На ньому знаходиться OLED-дисплей LiveDash. Він відображає корисну системну інформацію, призначений для користувача текст або просту анімацію.

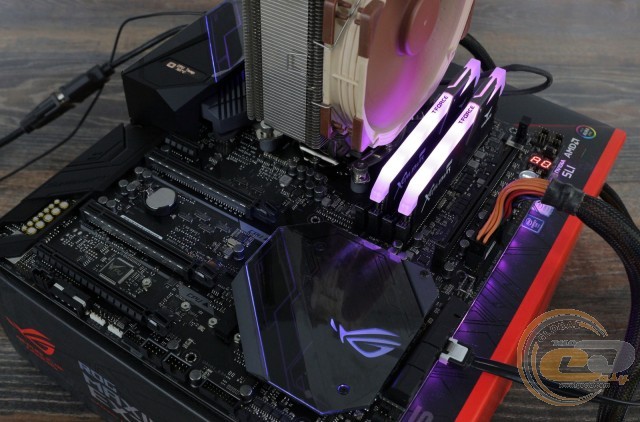

Урізноманітнити вигляд вашої системи допоможе підсвічування ASUS AURA Sync, яке полягає в світінні кожуха над інтерфейсною панеллю, чіпсетний радіатор і смужки світлодіодів по правому краю. При бажанні також можна підключити чотири світлодіодні стрічки.

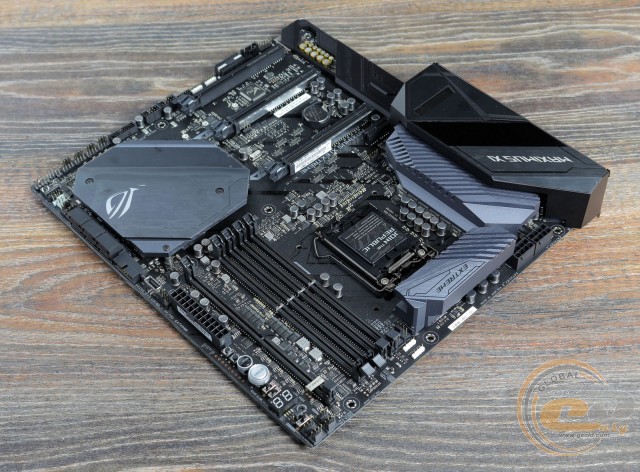

Зручність складання системи і компонування набортних елементів виконані на вищому рівні. DIMM-слоти обладнані засувками тільки з одного боку, а доступ до портів SATA не зможуть перекрити навіть габаритні відеокарти. Тому ніяких претензій у нас не виникло, незважаючи на досить велику кількість додаткових кнопок і роз'ємів.

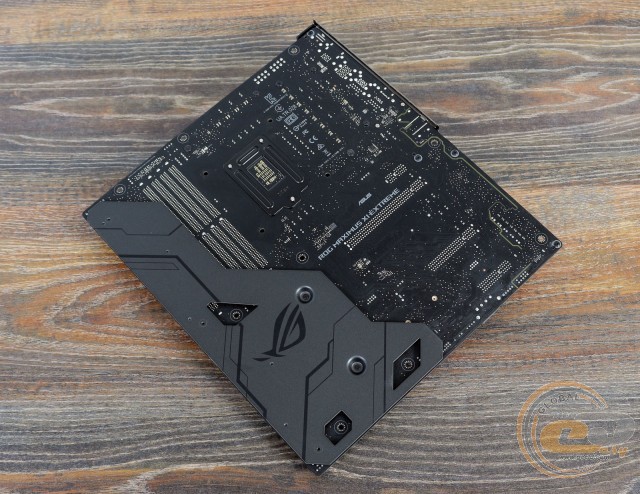

Глянувши на зворотний бік друкованої плати, можна відзначити традиційну опорну пластину процесорного роз'єму, кріпильні гвинти радіаторів системи охолодження і невеликий захисний кожух.

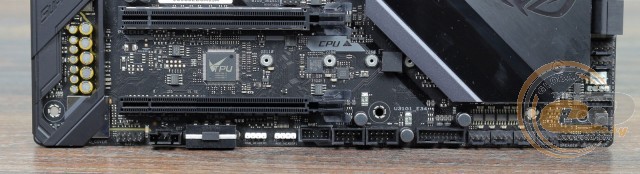

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіо роз'ємів фронтальної панелі, колодка Thunderbolt, 4-контактний роз'єм додаткового живлення PCI Express, пара колодок підключення світлодіодних стрічок, порт NODE, роз'єми підключення вентиляторів, роз'єм температурного датчика і колодка фронтальній панелі. Додатково зазначимо пару колодок для активації портів USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх портів USB 2.0 і десяти USB 3.1 Gen 1: чотирьох внутрішніх і шести зовнішніх.

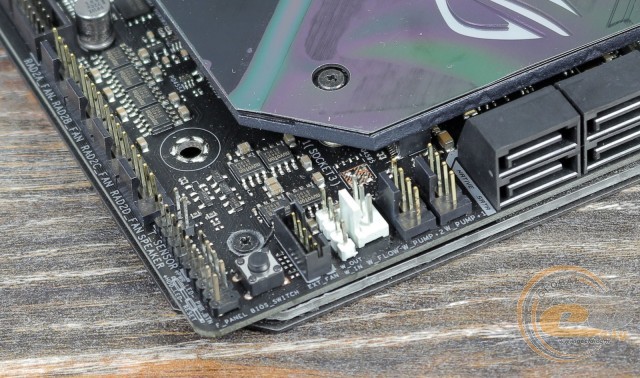

Окремо виділимо групу елементів у правому нижньому кутку. Тут зосередилися роз'єми для підключення водоблоків і моніторингу стану роботи системи СВО, за допомогою яких ви отримаєте дані про температуру і потоку рідини в системі. Також є кнопка перемикання між мікросхемами з прошивками BIOS.

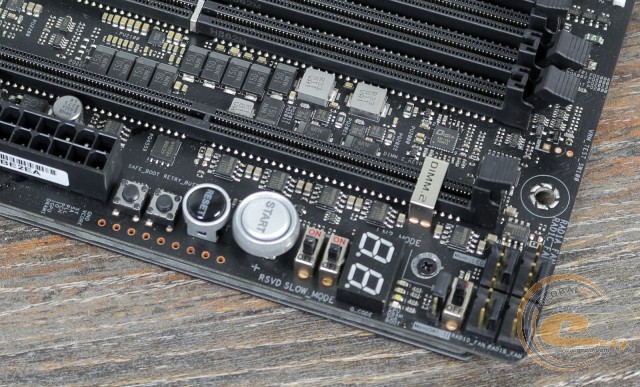

У верхньому правому куті зосередилися цілий розсип керуючих елементів, а саме:

• кнопки «ReTry» і «Safe Boot» для миттєвого перезавантаження системи і переведення її в безпечний режим;
• контрольні точки для виміру напруг на компонентах за допомогою мультиметра;
• кнопки «Ввімкнення» і «Перезавантаження»;
• перемикач «RSVD», покликаний побороти так званий CBB (Cold boot bug) при розгоні з використанням мінусових температур;
• перемикач режиму «Slow mode»;
• джампер «LN2»;
• діагностичний LED-індикатор;
• перемикач «MemOK! II».

Також тут знаходиться друга група з чотирьох роз'ємів для підключення вентиляторів охолодження радіаторів СВО.

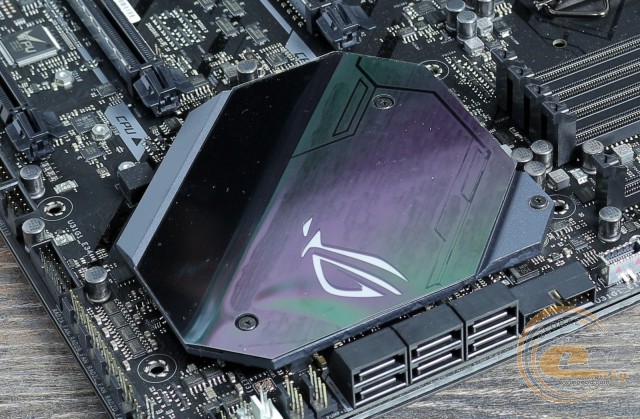

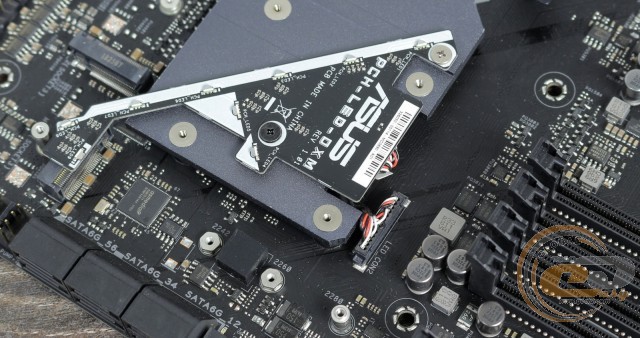

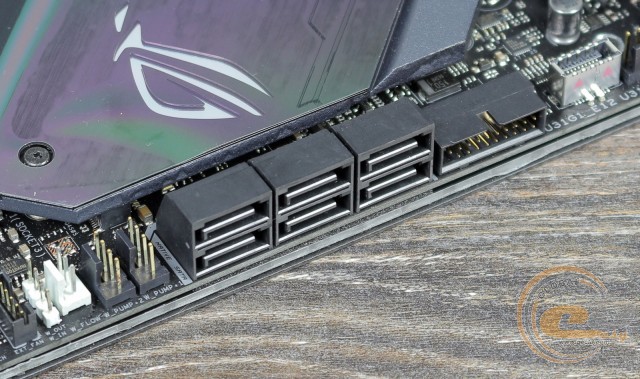

Крім згаданої плати ROG DIMM.2 з парою M.2 Socket 3, можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. Присутнє і декілька обмежень. Один з слотів M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним з портів SATA 6 Гбіт/с («SATA6G_2») при встановленні SATA M.2-накопичувача. Своєю чергою два порти SATA 6 Гбіт/с («SATA6G_5» і «SATA6G_6») ділять пропускну здатність з нижнім слотом PCI Express 3.0 x16 (x4), який за замовчуванням працює в режимі x2. А сам слот DIMM.2 за замовчуванням відключений. Його активація в BIOS переведе роз'єм PCI Express x16 («PCIex16_1») у режим x8.

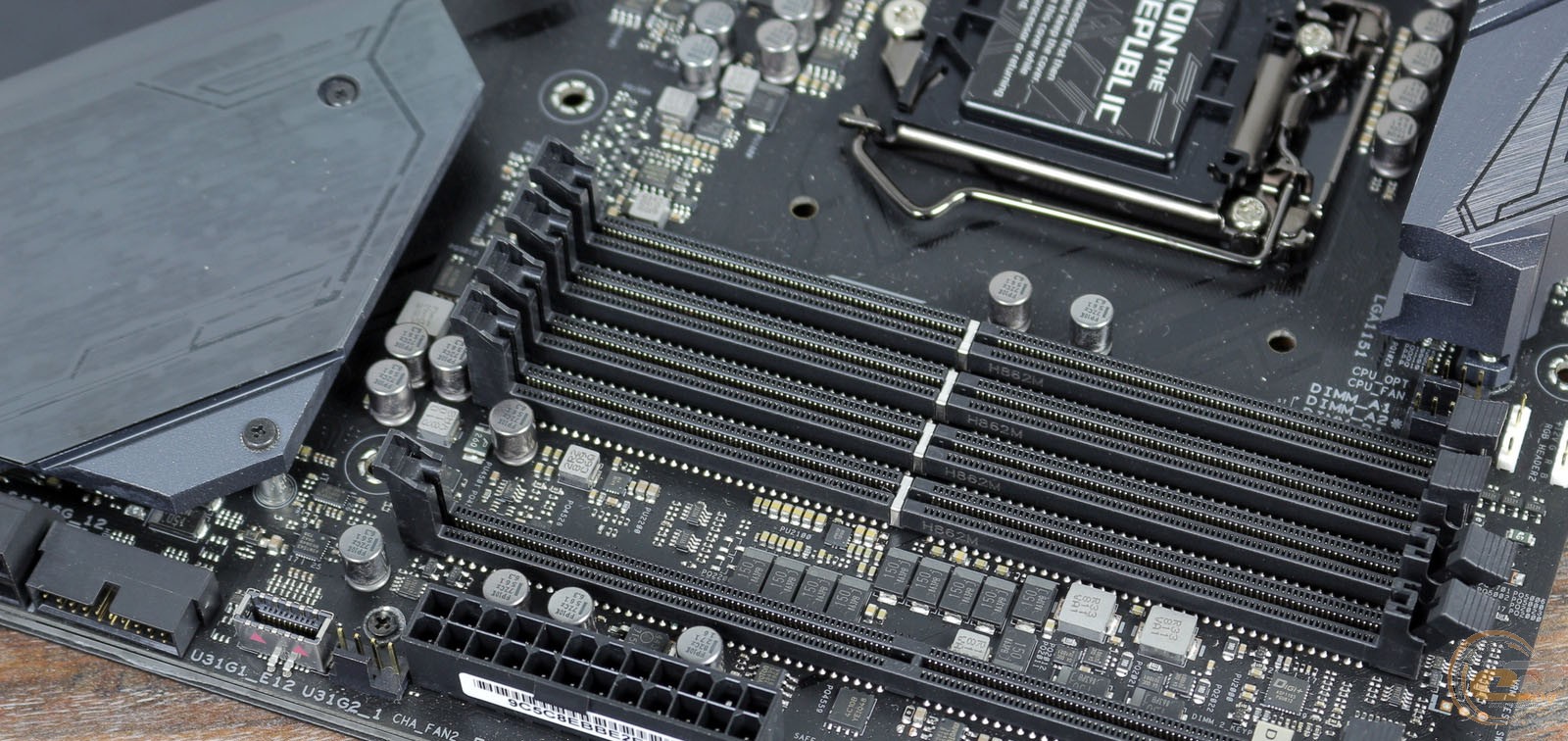

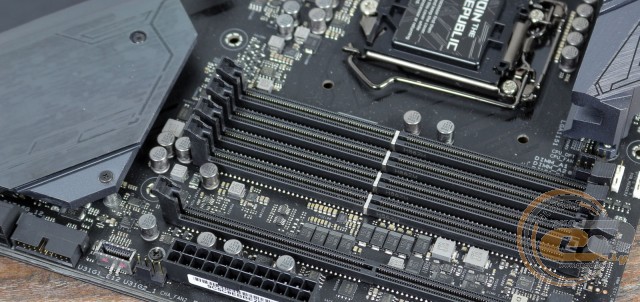

Системна плата ROG MAXIMUS XI EXTREME оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4400 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ.

Додатково зазначимо пару колодок підключення виносних панелей з портами USB 3.1 Gen 1 і USB 3.1 Gen 2. Усього на платі реалізована підтримка п'яти портів USB 3.1 Gen 2: одного внутрішнього і чотирьох на інтерфейсній панелі.

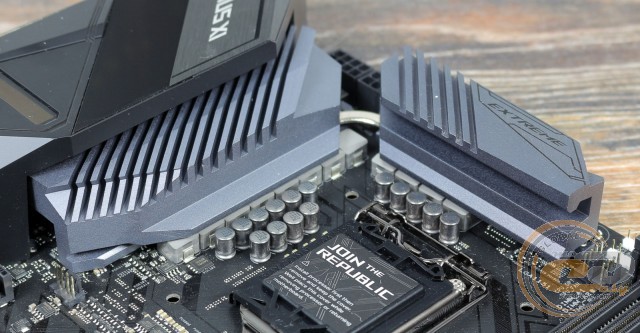

Система охолодження складається з трьох основних алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою для більш ефективної роботи. У процесі тестування були зафіксовані такі температурні показники:

• радіатор охолодження чіпсета - 32°C (при розгоні - 32,5°C);
• верхній радіатор охолодження елементів підсистеми живлення - 48,2°C (при розгоні - 53,7°C);
• нижній радіатор охолодження елементів підсистеми живлення - 51°C (при розгоні - 56,9°C);
• дроселі підсистеми живлення - 51,6°C (при розгоні - 59,4°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

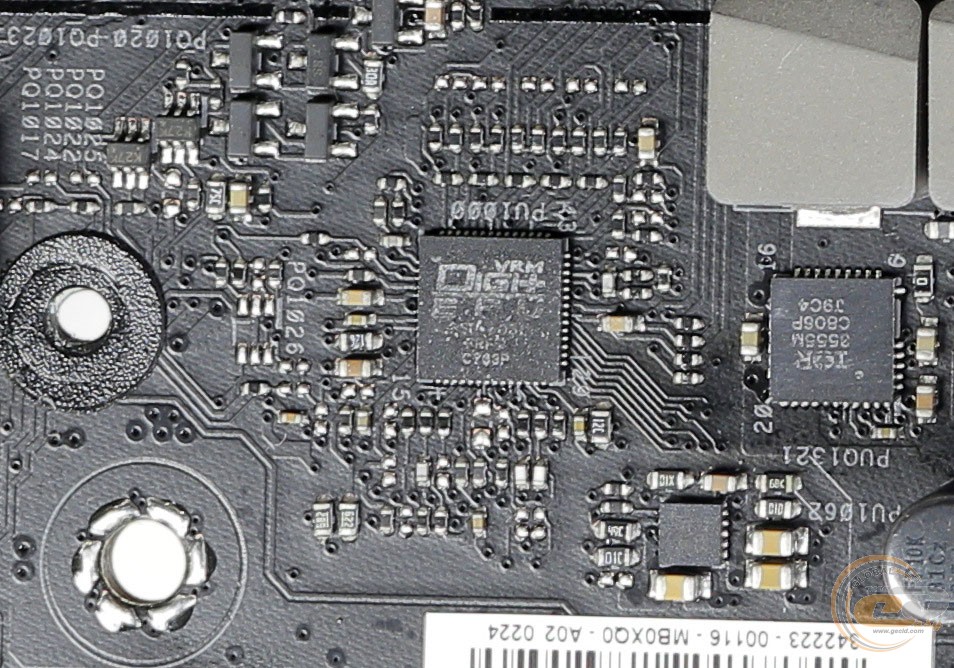

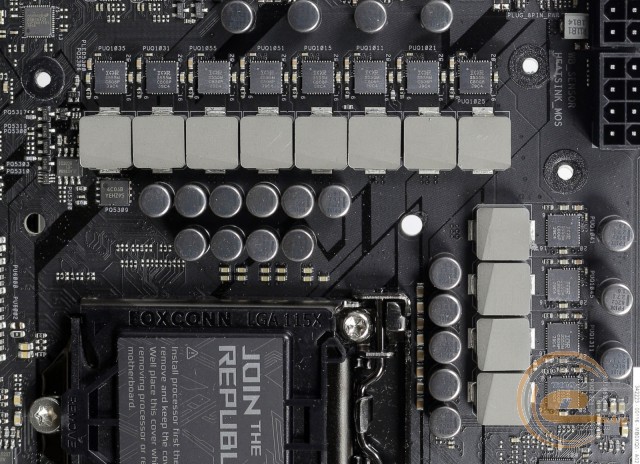

Живлення процесора здійснюється за 12-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база має твердотільні конденсатори 10K Black Metallic, феритові дроселі MicroFine Alloy і мікросхеми IR3555M. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I.

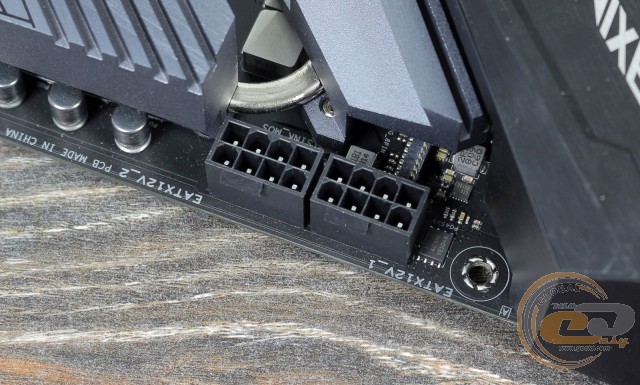

Для подачі напруги живлення призначені основний 24-контактний і пара додаткових 8-контактних роз'ємів.

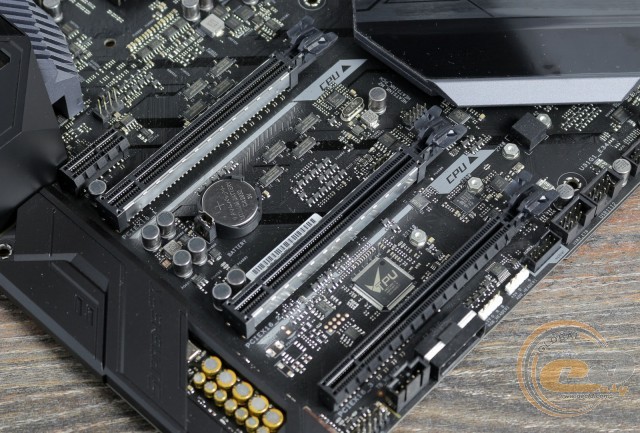

Для розширення функціональності материнської плати ROG MAXIMUS XI EXTREME є чотири слоти:

1. PCI Express 3.0 x1;
2. PCI Express 3.0 x16 (режиму х16 або х8);
3. PCI Express 3.0 x16 (режиму х8);
4. PCI Express 3.0 x16 (режиму х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація дозволяє організувати графічну підсистему з двох або трьох відеокарт. Окремо звертаємо вашу увагу на посилену конструкцію пари слотів PCI Express 3.0 x16.

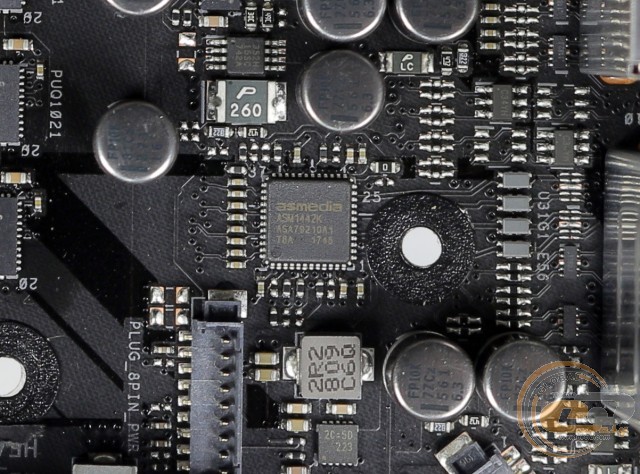

Якщо ж ви вирішили скористатися iGPU процесором, то у вашому розпорядженні відеовихід HDMI, обслуговування якого здійснюється силами мікросхеми ASMedia ASM1442K.

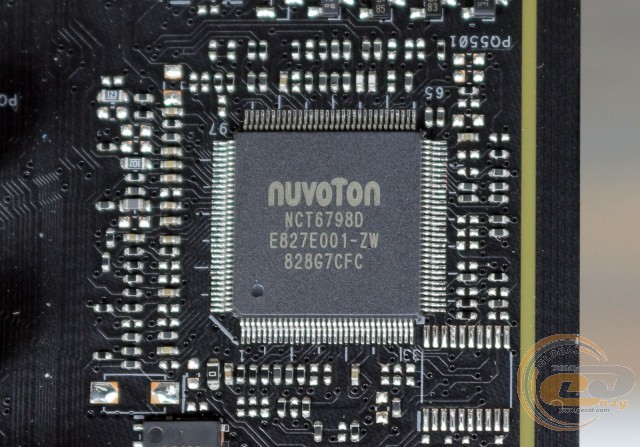

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг.

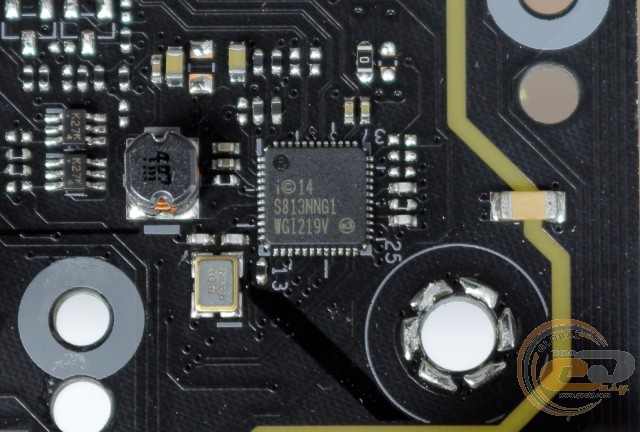

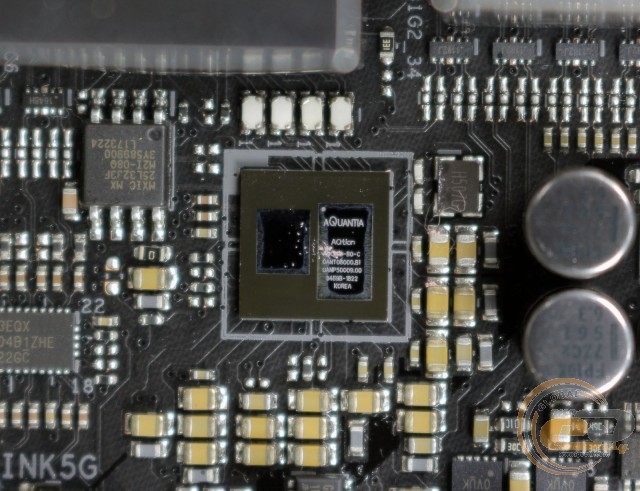

Для підтримки мережевих з'єднань слугують два LAN-контролери: 5-гігабітний Aquantia AQC111C і гігабітний Intel WGI219V. Розподіл мережевих ресурсів і пріоритизації трафіку допоможе здійснити фірмова утиліта ROG GameFirst V.

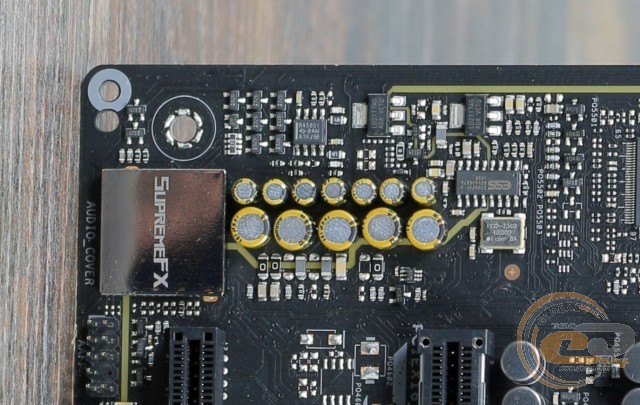

8-канальний звуковий кодек Realtek ALC S1220A відтворює аудіо з відношенням сигнал/шум на рівні 120 дБ і записує звук з відношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування кодека, а для підняття якості звуку застосовуються аудіоконденсатори Nichicon. Також в обв'язці є 10-канальний ЦАП ESS Sabre Hi-Fi ES9023P для фронтальних аудіовиходів і підсилювач TI RC4580 з підтримкою навушників з високим опором.

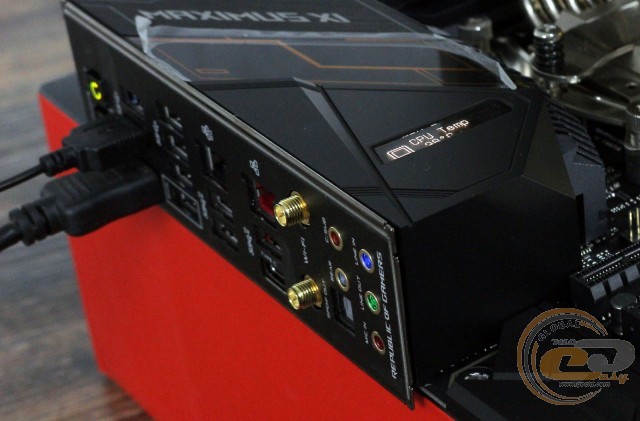

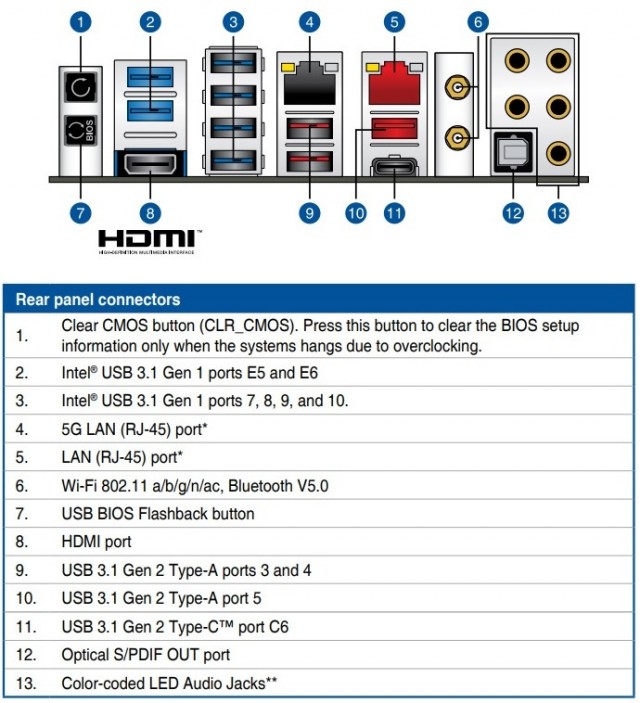

На інтерфейсну панель тестованої моделі виведені такі елементи:

• 1 x HDMI;
• 2 x RJ45;
• 6 х USB 3.1 Gen 1;
• 1 x USB 3.1 Gen 2 Type-C;
• 3 х USB 3.1 Gen 2;
• 5 x аудіопорти;
• 1 x Optical S/PDIF out;
• 1 x кнопка «Скидання CMOS»;
• 1 x кнопка «USB BIOS Flashback».

За заглушкою ховається модуль Intel Wireless-AC 9560. Він реалізує підтримку стандартів 802.11a/b/g/n/ac Wi-Fi (2,4/5 ГГц) і Bluetooth 5.0. Крім цього, відзначимо велику кількість портів USB (включаючи чотири USB 3.1 Gen 2), один відеовихід, зручне підключення багатоканальної акустики, а також можливість скидання CMOS і оновлення прошивки BIOS. Приємним бонусом виступає підсвічування аудіороз’ємів.

Можливості організації охолодження всередині системного корпусу у ASUS ROG MAXIMUS XI EXTREME просто шикарні. Є цілих чотирнадцять 4-контактних роз'ємів для підключення вентиляторів: по два для системи охолодження CPU, водоблоків СВО і системних пропелерів і вісім для вентиляторів охолодження радіаторів СВО.

UEFI BIOS

Тестована новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

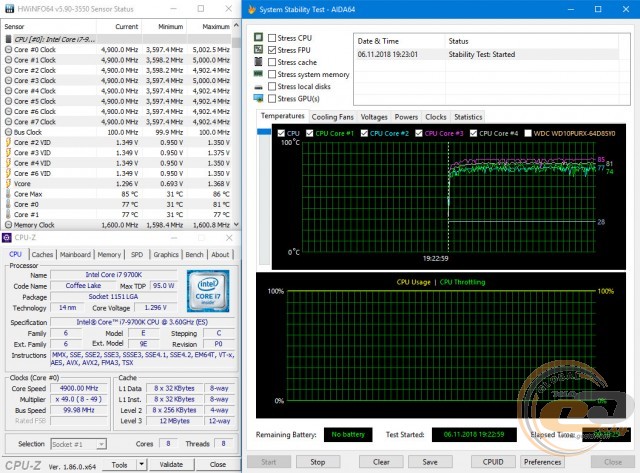

Скориставшись функцією автоматичного розгону в режимі «GAMER OC», ми отримали частоту процесора Intel Core i7-9700K на рівні 4,9 ГГц при напрузі 1,296 В. При запуску стрес-тесту AIDA64 максимальна температура ядер досягала 86°С, і ніяких проблем зі стабільністю роботи не було.

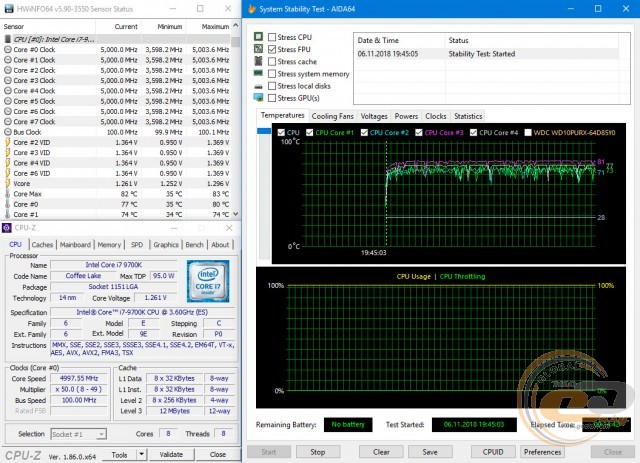

За підсумками ручного розгону робоча частота тестового процесора склала 5000 МГц при напрузі 1,261 В. Для цього в BIOS ми підняли напругу до 1,30 В і множник до «x50». Стрес-тест знову пройшов без проблем - температура ядер не піднімалася вище за 83°С.

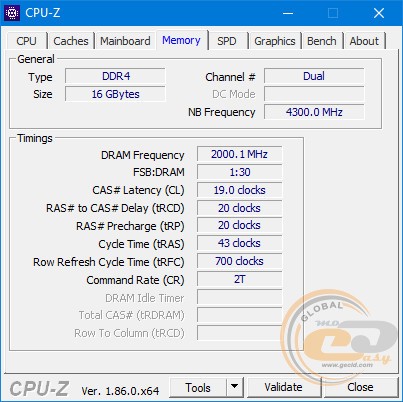

Тестова оперативна пам'ять DDR4-3200 G.SKILL Trident Z працювала на швидкості DDR4-4000 МГц.

Тестування

Для перевірки можливостей материнської плати ROG MAXIMUS XI EXTREME використовувалося таке обладнання:

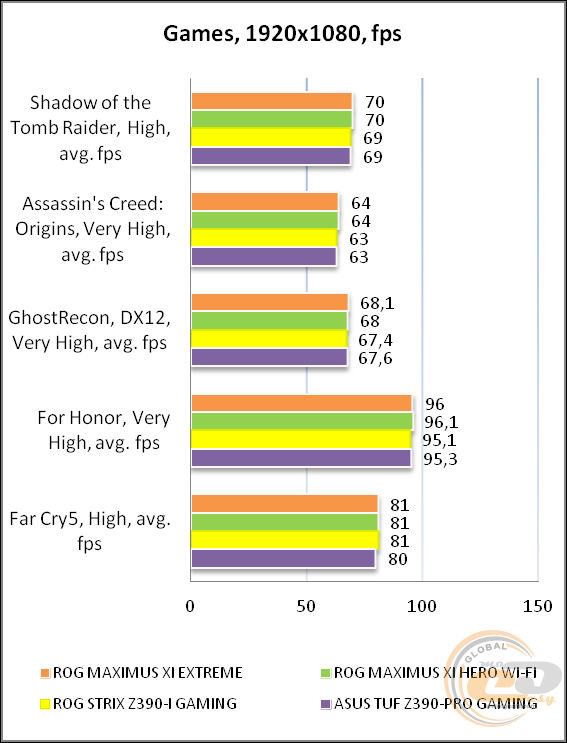

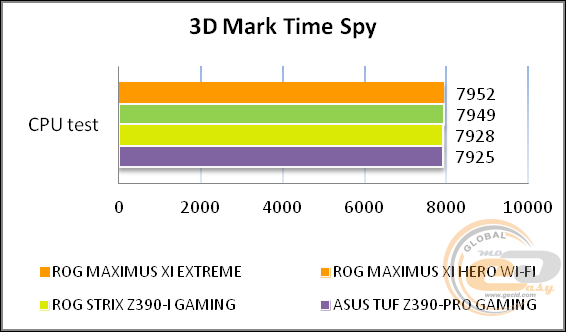

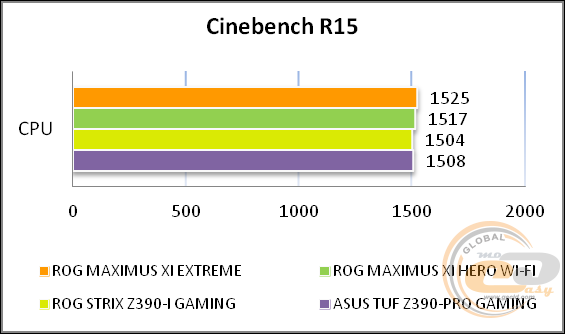

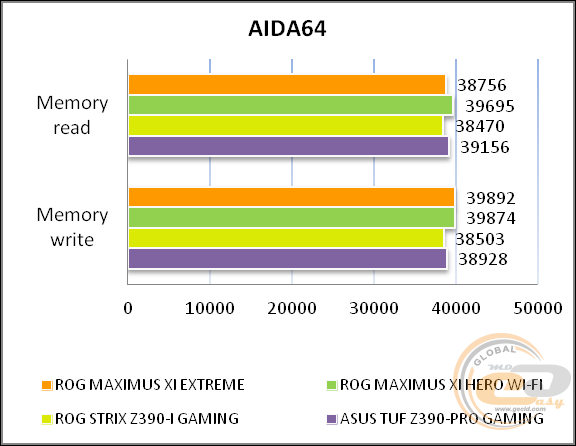

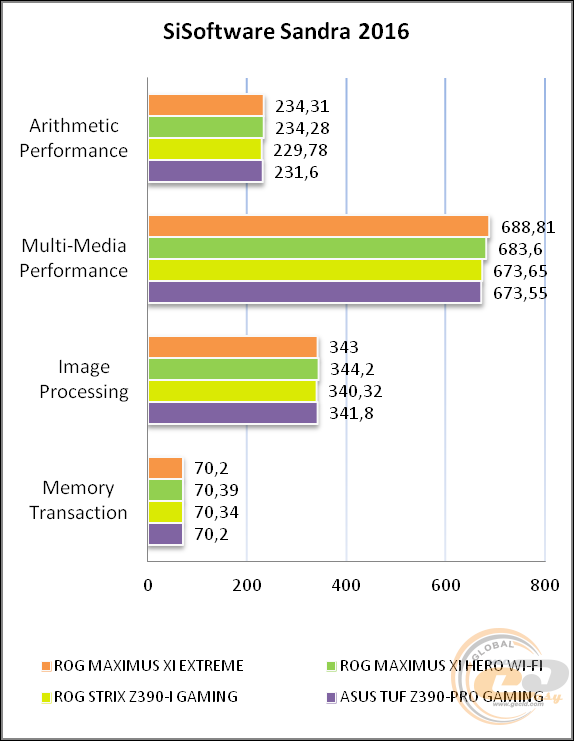

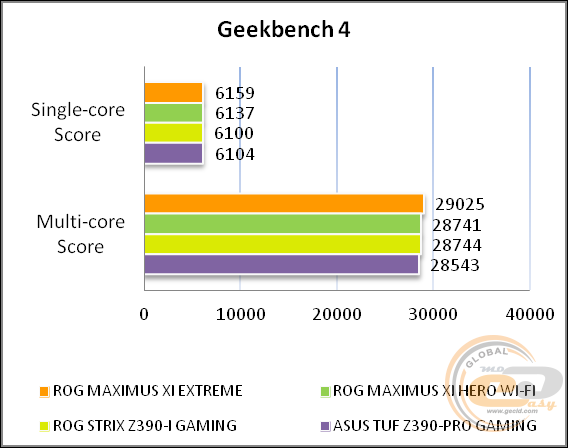

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Звукова підсистема на основі 8-канального кодека Realtek ALC S1220A з низкою цікавих особливостей демонструє дуже хорошу якість звуку, якого для більшості користувачів буде більш ніж достатньо.

Висновки

Материнська плата ASUS ROG MAXIMUS XI EXTREME заслужено отримала статус флагмана лінійки, що має не тільки всі сучасні інтерфейси і технології, а й цілий розсип додаткових дрібниць і особливостей.

Зупинятися на докладному перерахування оснащення немає сенсу - в її арсеналі ви знайдете все необхідне. А ось на цікавих деталях варто затриматися. Оскільки флагман орієнтований на любителів розгону і СВО, адже пропонує велику кількість зручних інструментів для спрощення оверклокінга, а також чотирнадцять роз'ємів для різних вентиляторів. У комплекті є плата Fan Extension Hub, а це ще чотири вертушки і три температурних датчика. Друга комплектна плата, ROG DIMM.2, збільшує максимальну кількість підтримуваних M.2-накопичувачів до чотирьох. Ну і наостанок відзначимо 5-гігабітний мережевий контролер, топовий звук і підсвічування.

До особливостей можна віднести формат E-ATX, традиційні обмеження щодо одночасного використання деяких інтерфейсів і високу вартість. Але якщо для вас сума близько $570 є цілком виправданою для покупки материнської плати, то можете сміливо зупиняти свій вибір на ROG MAXIMUS XI EXTREME, особливо якщо ви захоплюєтеся розгоном і вважаєте за краще рідинне охолодження.

Переваги:

• відмінний розгінний потенціал;
• наявність керуючих елементів на друкованій платі;
• плата ROG DIMM.2;
• посилена 12-фазна цифрова підсистема живлення;
• наявність підсвічування;
• приємний дизайн;
• підтримка USB 3.1 Gen 2 Type-A і Type-C;
• модуль бездротових інтерфейсів Intel Wireless-AC 9560;
• два LAN-контролери з можливістю пріоритизації трафіку;
• слоти PCI Express x16 із посиленою конструкцією;
• підтримка оперативної пам'яті з частотою до 4400 МГц;
• ефективна система охолодження;
• відмінний комплект постачання;
• флагманська звукова підсистема з дизайном ROG SupremeFX;
• хороша компоновка інтерфейсної панелі;
• підтримка низки корисних фірмових технологій.

Автор: Костянтин Шорохов
Переклад: Лілія Масюк

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.
