Огляд і тестування материнської плати ROG MAXIMUS IX HERO: новий герой

17-02-2017

У 2017 році компанія ASUS вирішила виділити лінійку ігрових материнських плат, раніше відому як ASUS ROG, у незалежний бренд ROG. При цьому поділ на серії всередині даного бренду нікуди не подівся. Наприклад, флагманські материнські плати тепер відносяться до лінійки ROG MAXIMUS, тоді як доступніші версії увійшли до серії ROG STRIX.

ROG MAXIMUS IX HERO

У цьому огляді ми познайомимо вас з найдоступнішою на даний момент моделлю серії ROG MAXIMUS зразка початку 2017 року − ROG MAXIMUS IX HERO, яка виконана на флагманському чіпсеті Intel Z270 і в першу чергу призначена для роботи з 7-м поколінням процесорів Intel Core (Intel Kaby Lake) для платформи Socket LGA1151. При середній ціні близько $290, вона пропонує відмінне сучасне оснащення, а також можливість модернізації шляхом покупки та встановлення модуля бездротових інтерфейсів у відповідний слот M.2 в області інтерфейсної панелі. Давайте для початку розглянемо її докладні характеристики.

Специфікація

Виробник і модель

ROG MAXIMUS IX HERO

Чіпсет

Intel Z270

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого і сьомого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4133 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблоків СВО (4-контактні)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 2.0

4 x USB 3.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

1 х кнопка «USB BIOS Flashback»

1 х кнопка «Сброс CMOS»

Внутрішні порти I/O

1 x USB 3.1

1 x USB 3.0 з підтримкою підключення двох USB 3.0

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 x TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ROG MAXIMUS IX HERO ROG MAXIMUS IX HERO

Материнська плата постачається в традиційній картонній коробці, оформленій у фірмових кольорах ROG MAXIMUS. На її сторонах можна знайти технічні характеристики й опис деяких цікавих особливостей.

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

Однією з них, наприклад, є технологія 3D PRINTING. Вона дозволяє встановити роздруковані на 3D-принтері функціональні або декоративні елементи у відповідні кріплення на материнській платі.

ROG MAXIMUS IX HERO

Комплект постачання ROG MAXIMUS IX HERO повністю відповідає її високому рівню. Крім звичного диска з ПЗ, керівництва користувача та заглушки інтерфейсної панелі, в коробці ми виявили:

  • чотири SATA-шлейфи;
  • інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
  • набір ASUS Q-Connectors, який значно полегшує процес підключення фронтальної панелі корпуса ПК;
  • місток 2-Way NVIDIA SLI;
  • набір маркувальних наліпок;
  • набір наліпок ROG;
  • картонну підставку під чашку;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ROG MAXIMUS IX HERO

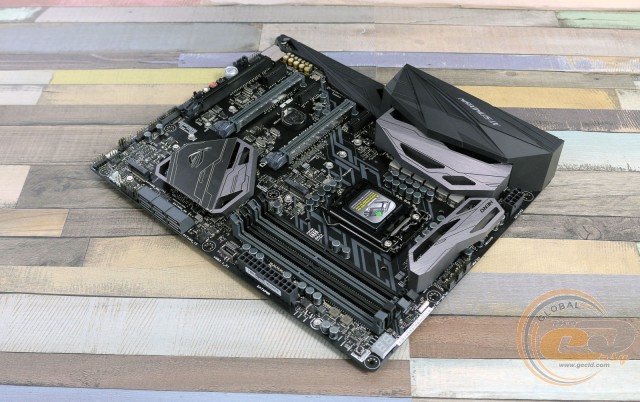

За основу ROG MAXIMUS IX HERO використано друковану плату формату ATX (305 x 244 мм) з чорним матовим покриттям. Та й взагалі вигляд новинки дуже строгий і стриманий, на відміну від материнських плат серії ROG MAXIMUS попередніх поколінь, де в оформленні широко застосовувався червоний колір. Також можна виділити наявність захисного кожуха над інтерфейсною панеллю, який раніше був прерогативою лише дорожчих моделей.

У даному випадку кожух виконує не лише захисну та декоративну функцію, але й слугує однією з двох регульованих зон LED-підсвічування ASUS AURA, тоді як другий елемент з підсвічуванням – це радіатор на чіпсеті.

ROG MAXIMUS IX HERO ROG MAXIMUS IX HERO

Обидві зони можуть налаштовуватися незалежно одна від одної, а безпосередньо сама ілюмінація може не лише просто горіти певним кольором, а й виступати в ролі світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, спалахуючи червоним у разі перевищення позначки в 60°С.

ROG MAXIMUS IX HERO

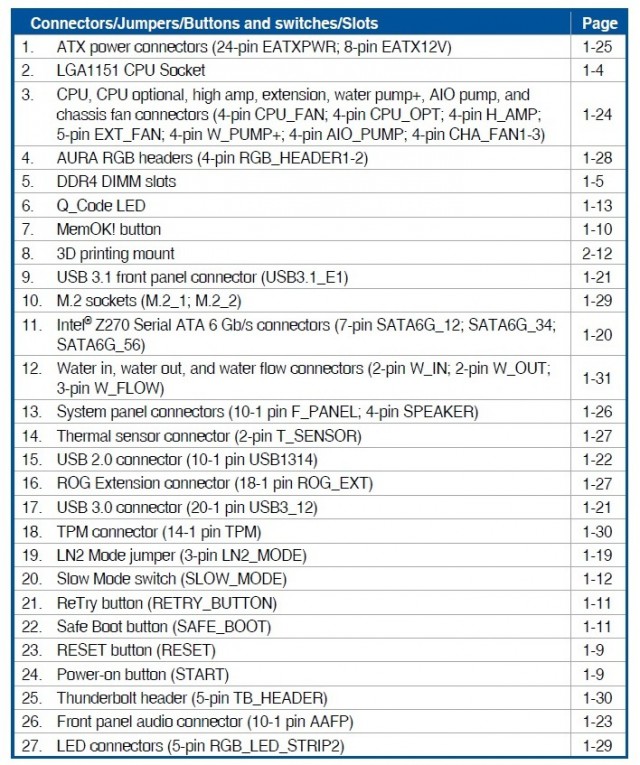

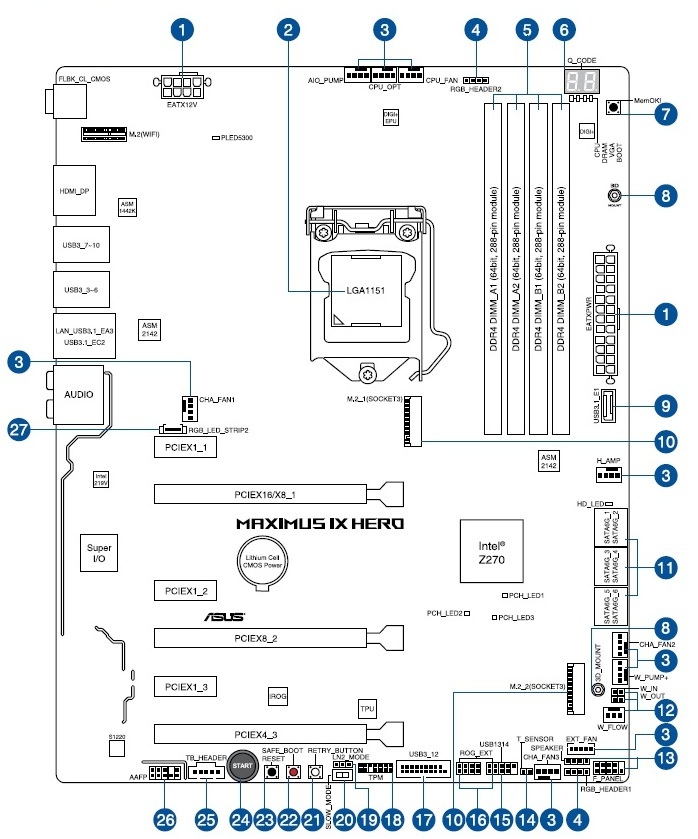

Що ж стосується зручності складання системи та компонування набортних елементів, усе виконано на вищому рівні й жодних претензій у нас не виникло, незважаючи на доволі велику кількість додаткових кнопок і роз'ємів.

ROG MAXIMUS IX HERO

Глянувши на зворотну сторону друкованої плати, можна відзначити лише традиційну опорну пластину процесорного роз'єма.

ROG MAXIMUS IX HERO

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіороз'ємів фронтальної панелі, колодка «TB_HEADER», кнопки «Ввімкнення», «Перезавантаження», «Safe_Boot» і «ReTry», перемикач режиму «Slow mode», джампер LN2, порт TPM, роз'єми підключення системного вентилятора та світлодіодної стрічки, колодка підключення фронтальної панелі та роз'єм температурного датчика. Додатково відзначимо дві колодки активації портів USB, одна з яких суміщена з роз'ємом ROG_EXT і слугує для підключення двох портів USB 2.0, тоді як друга призначена для USB 3.0. Всього на платі силами чіпсета реалізовано підтримку шести портів USB 2.0: двох внутрішніх і чотирьох зовнішніх. Що ж стосується USB 3.0, їх також шість: чотири зовнішніх і два внутрішніх.

ROG MAXIMUS IX HERO

Окремо виділимо групу елементів у правому нижньому кутку, де зосередилися роз'єми підключення системного вентилятора, водоблока СВО, а також три роз'єми для моніторингу стану роботи системи СВО, за допомогою яких ви зможете отримувати дані про температуру й потік рідини в системі.

ROG MAXIMUS IX HERO

У верхньому правому кутку розташувалися діагностичний LED-індикатор і кнопка «MemOK!».

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M.2 2280, M. 2 22110) і шістьма портами SATA 6 Гбіт/с. Є і певні обмеження. Один зі слотів M.2 Socket 3 («M.2_1») ділить пропускну спроможність з одним із портів SATA 6 Гбіт/с («SATA_1») при встановленні SATA M.2-накопичувача. В свою чергу другий слот M.2 Socket 3 («M.2_2») ділить пропускну спроможність з двома портами SATA 6 Гбіт/с («SATA_5» і «SATA_6») при встановленні PCIe x4 M.2-накопичувача.

ROG MAXIMUS IX HERO

Системна плата ROG MAXIMUS IX HERO оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4133 МГц. Максимальний об’єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.

Додатково відзначимо колодку підключення виносної панелі з USB 3.1. Всього на платі за допомогою контролерів ASMedia ASM2142 реалізовано підтримку трьох портів USB 3.1: одного внутрішнього і двох на інтерфейсній панелі.

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

Система охолодження складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 31°C (при розгоні – 31,5°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 35,9°C (при розгоні−  39,1°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 40,9°C (при розгоні − 42°C);
  • дроселі підсистеми живлення – 41,1°C (при розгоні − 42,9°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію.

ROG MAXIMUS IX HERO ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

Живлення процесора здійснюється за 10-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Всі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються МОП-транзистори TI NexFET, дроселі MicroFine і японські твердотільні конденсатори.

ROG MAXIMUS IX HERO

Для розширення функціональності материнської плати ROG MAXIMUS IX HERO є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (у режимі х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох або трьох відеокарт. Розташування слотів дозволить без проблем підключити дві відеокарти з трислотовою системою охолодження. При цьому у вас ще залишиться доступ до одного роз'єма PCI Express 3.0 x1. До того ж зверніть увагу, що всі слоти PCI Express 3.0 x1 використовують відкриті роз'єми.

У зв'язку з нестачею вільних чіпсетних ліній, при встановленні плати розширення в слот PCI Express 3.0 x1 ( «PCIe x1_3») пропускна спроможність третього PCI Express 3.0 x16 ( «PCIe x4_3») буде обмежена лише двома лініями. Режим його роботи з двома доступними лініями використовується за замовчуванням.

ROG MAXIMUS IX HERO

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, вам доступні два відеовиходи (HDMI і DisplayPort), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ROG MAXIMUS IX HERO

Можливості Multi I/O покладено на мікросхему NUVOTON NCT6793D, яка забезпечує моніторинг.

ROG MAXIMUS IX HERO

Коректна робота трьох портів USB 3.1 забезпечена силами двох мікросхем ASMedia ASM2142.

ROG MAXIMUS IX HERO

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритезацію трафіку допоможе здійснити фірмова утиліта ROG GameFirst IV.

ROG MAXIMUS IX HERO

Попередньо встановлений аудіокодек SupremeFX S1220 пропонує підтримку восьмиканального звуку та забезпечує відтворення аудіо зі співвідношенням сигнал/шум на рівні 120 дБ і запис звуку зі співвідношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність 10-канального ЦАП ESS Sabre Hi-Fi ES9023P для фронтальних аудіовиходів і підсилювача TI RC4580 з підтримкою навушників із високим опором.

ROG MAXIMUS IX HERO

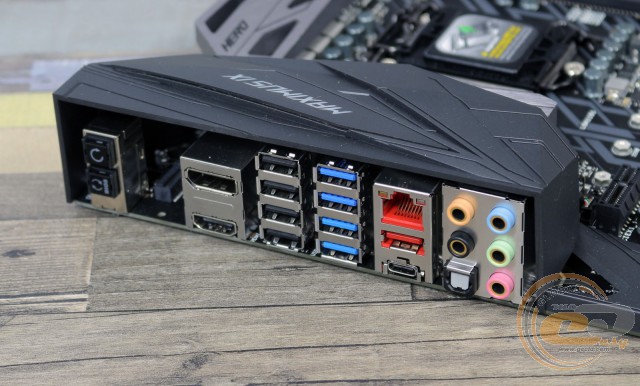

На інтерфейсну панель даної моделі виведені такі елементи:

  • 1 x RJ45;
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 1 х USB 3.1 Type-C
  • 1 х USB 3.1 Type-A
  • 5 x аудіопортів;
  • 1 х оптичний S/PDIF Out;
  • 1 x кнопка «Скидання CMOS»;
  • 1 x кнопка «USB BIOS Flashback».

Інтерфейсна панель новинки вигідно вирізняється наявністю десяти портів USB і зручним підключенням багатоканальної акустики. А в разі необхідності її можна доповнити модулем бездротових інтерфейсів за допомогою слота M.2. Також відзначимо зручні кнопки скидання CMOS і оновлення прошивки BIOS із флеш-накопичувача.

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

Можливості з організації охолодження всередині системного корпуса в ROG MAXIMUS IX HERO дуже хороші. В наявності вісім 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для системи охолодження CPU, два призначені для підключення водоблоків СВО, в той час як ще чотири використовуються для системних пропелерів.

UEFI BIOS

Дана новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається в усіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ROG MAXIMUS IX HERO

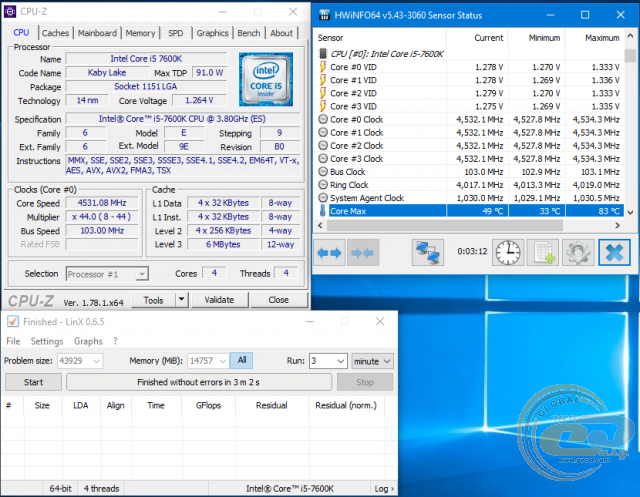

Скориставшись функцією автоматичного розгону у фірмовій утиліті в режимі «TPU I», ми отримали частоту Intel Core i5-7600K на рівні 5 ГГц при напрузі 1,44 В. Однак під час виконання тесту LinX 0.6.5 спостерігався тротлінг через перегрівання більшості процесорних ядер.

ROG MAXIMUS IX HERO

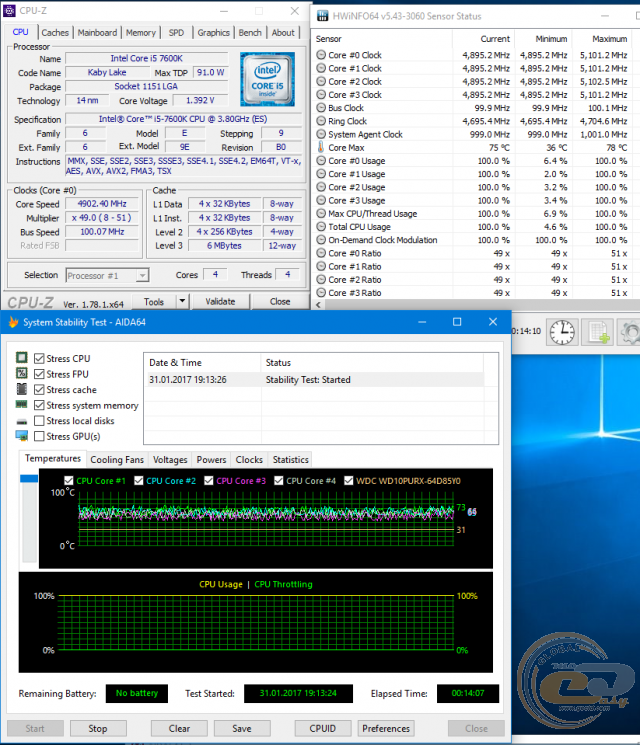

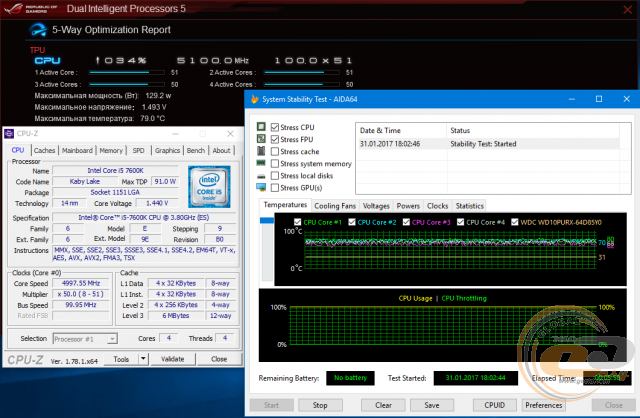

Після активації функції автоматичного розгону ЦП у режимі «TPU II» була отримана частота ядер на рівні 5,05 ГГц при напрузі 1,44 В. Проходження стрес-тесту AIDA64 не викликало особливих проблем, проте в LinX 0.6.5 також було перегрівання.

Розгін можливий і за допомогою майстра налаштувань «EZ Tuning Wizard», в якому необхідно вибрати сценарій використання вашого комп'ютера: «Daily Computing» або «Gaming/Video Editing». Далі потрібно вказати тип встановленої системи охолодження: комплектний боксовий кулер, поліпшена СО баштового типу, система рідинного охолодження або варіант зі знаком питання для тих, хто не впевнений в типі встановленої СО. Залежно від поєднання вищезгаданих пунктів буде вибраний оптимальний (на думку системи) профіль автоматичного розгону.

ROG MAXIMUS IX HERO

Наприклад, після вибору пунктів «Gaming / Video Editing» і «Tower cooler» система підняла частоту процесора до 4,53 ГГц при напрузі 1,33 В. На жаль, перевірити розгін у режимі «Gaming/Video Editing» і «Water cooler» перевірити не вдалося, оскільки система не запускалася.

ROG MAXIMUS IX HERO

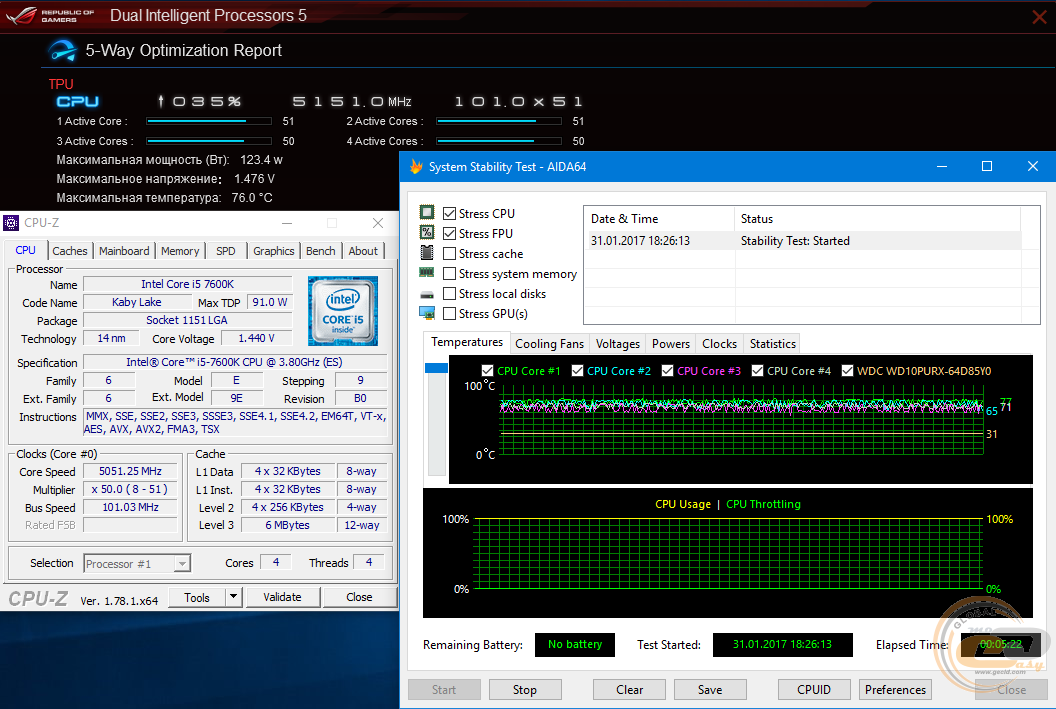

У ручному режимі ми отримали стабільну роботу системи при максимальній частоті процесора 5,1 ГГц. Для цього його множник був підвищений до «х51», напруга в BIOS – до 1,405 В, а для параметра «LCC» вибрано значення «Level 6». При виконанні AVX-інструкцій було задано автоматичне зниження частоти на 200 МГц, щоб уникнути перегрівання.

ROG MAXIMUS IX HERO

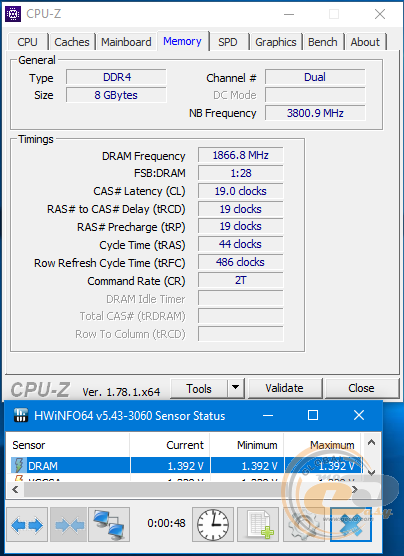

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 працювали на швидкості DDR4-3733 МГц при підвищенні таймінгів і напруги до 1,4 В. Більшої частоти домогтися не вдалося.

Тестування

Для перевірки можливостей материнської плати ROG MAXIMUS IX HERO використовувалося таке обладнання:

Процесор

Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ)
Turbo Boost: enable

Кулер

Scythe Mugen 3

Оперативна пам’ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple WD10PURX (1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2 х 120-мм вентилятора на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

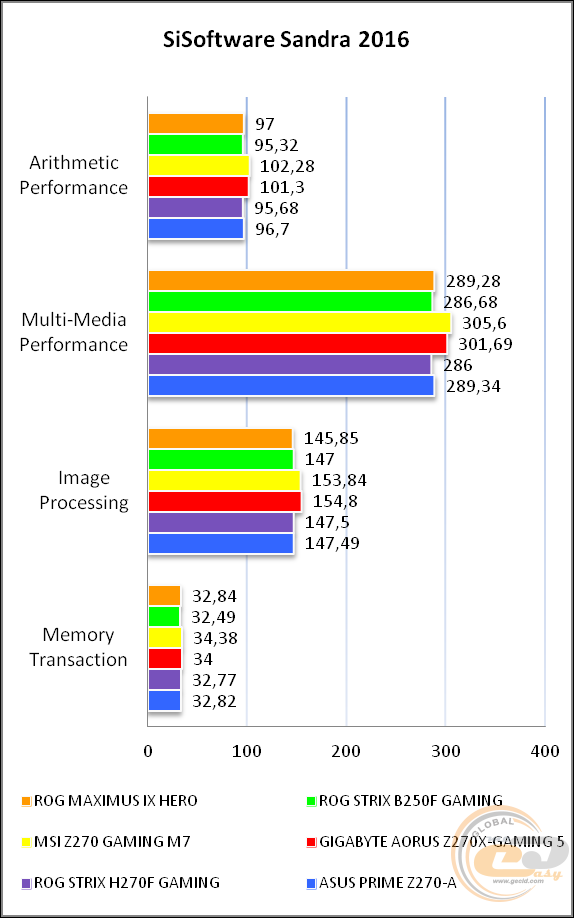

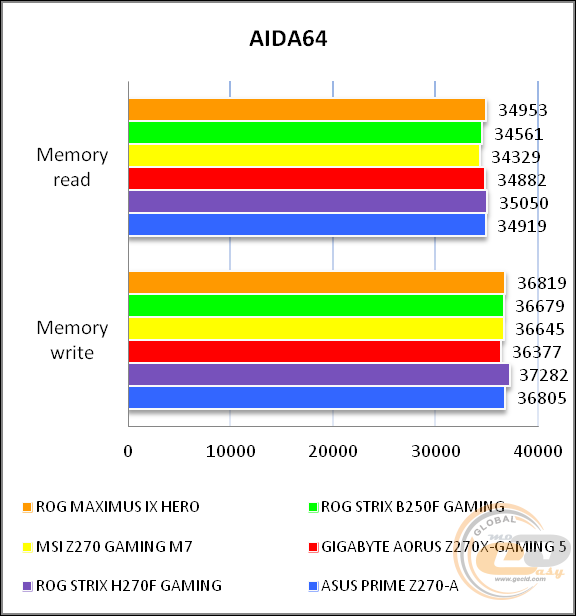

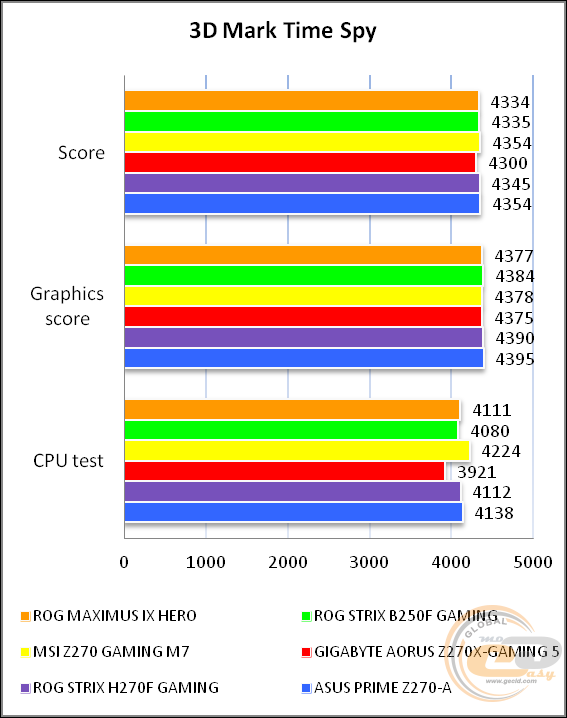

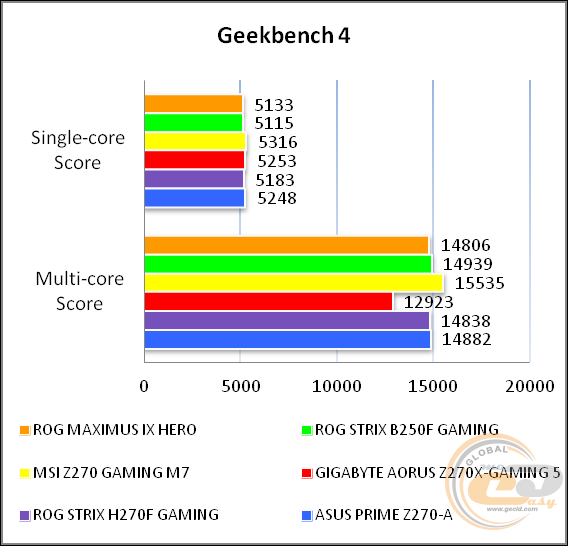

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

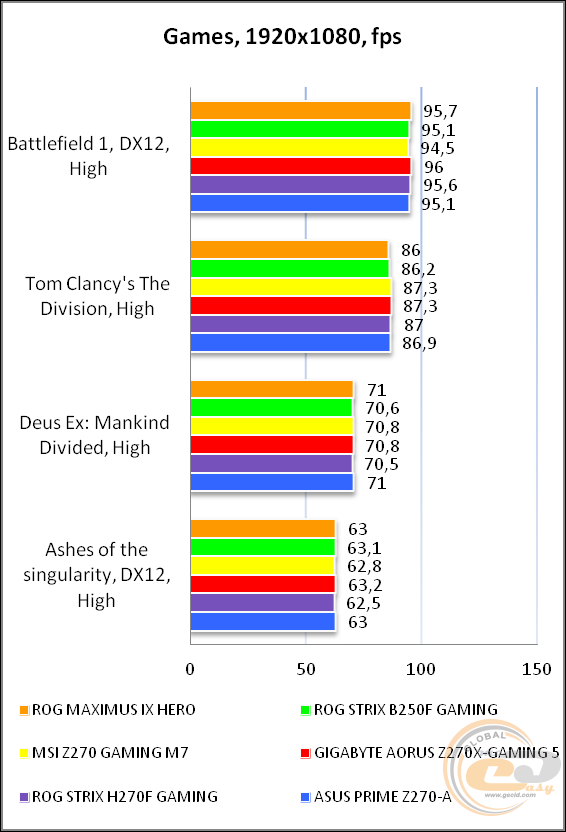

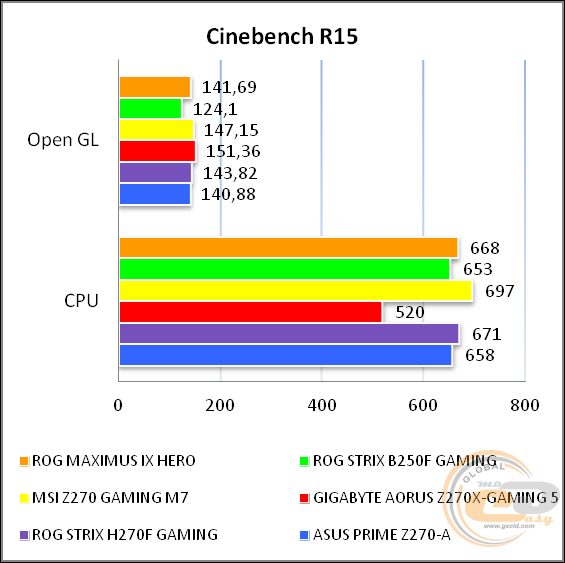

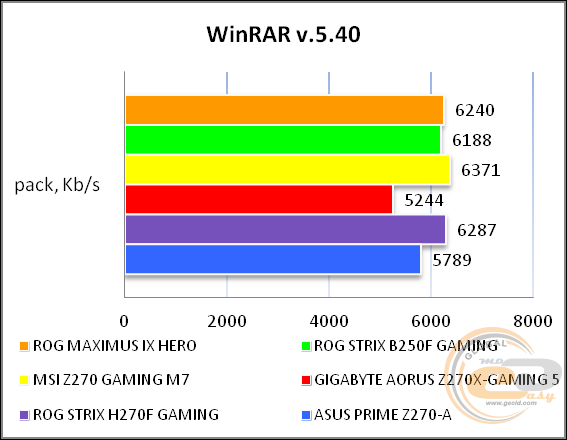

У підсумку ми отримали відмінні результати, досягненню яких сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.06

Відмінно

Рівень шуму, дБ (А)

-92.1

Дуже добре

Динамічний діапазон, дБ (А)

92.0

Дуже добре

Гармонійні викривлення, %

0.0028

Відмінно

Гармонійні викривлення + шум, дБ (A)

-83.8

Добре

Інтермодуляційні викривлення + шум, %

0.0079

Відмінно

Взаємопроникнення каналів, дБ

-91.2

Відмінно

Інтермодуляції на 10 кГц, %

0.0083

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.06

Відмінно

Рівень шуму, дБ (А)

-111.5

Відмінно

Динамічний діапазон, дБ (А)

113.1

Відмінно

Гармонійні викривлення, %

0.0027

Відмінно

Гармонійні викривлення + шум, дБ (A)

-88.2

Добре

Інтермодуляційні викривлення + шум, %

0.0037

Відмінно

Взаємопроникнення каналів, дБ

-95.0

Відмінно

Інтермодуляції на 10 кГц, %

0.0050

Відмінно

Загальна оцінка



Дуже добре

Звукова підсистема на основі 8-канального кодека Realtek ALC S1220 з низкою цікавих особливостей демонструє дуже хорошу якість звуку, якого більшості користувачів буде більш ніж достатньо для повсякденного використання.

Висновки

ROG MAXIMUS IX HERO

Загалом саме материнська плата ROG MAXIMUS IX HERO для більшості користувачів становитиме найбільший інтерес у порівнянні з її сусідками по лінійці у вигляді ROG MAXIMUS IX FORMULA і ROG MAXIMUS IX CODE. У першу чергу в зв’язку з доступнішою ціною. При цьому головною її відмінністю від вищезгаданих рішень є лише відсутність встановленого модуля бездротових інтерфейсів. Тоді як інші переваги серії у вигляді моніторингу стану СВО, відмінної звукової підсистеми, якісної елементної бази, багатих можливостей з організації дискової підсистеми, LED-підсвічування та стильного дизайну залишилися без змін.

Мабуть, окремо в цій ситуації стоїть лише найдорожча ROG MAXIMUS IX FORMULA, яка має яскраво виражену відмінну рису у вигляді можливості підключення радіаторів охолодження підсистеми живлення до контуру СВО, що буде корисним для оверклокерів. В усьому ж іншому покупка героїні нашого огляду виглядає економічно найдоцільнішою, адже ніхто не заважає вам у разі необхідності докупити модуль бездротових інтерфейсів і встановити його у відповідний слот M.2 в області інтерфейсної панелі.

У підсумку ROG MAXIMUS IX HERO стане відмінною основою для складання ігрової системи високого рівня з широкими функціональними можливостями.

Переваги:

  • надійна 10-фазова цифрова підсистема живлення;
  • використання гігабітового мережевого контролера Intel з можливістю пріоритезації мережевого трафіку;
  • наявність підсвічування ASUS AURA Sync;
  • приємний дизайн;
  • підтримка портів USB 3.1;
  • багаті можливості з організації дискової підсистеми;
  • розширений комплект постачання;
  • хороші можливості з автоматичного та ручного розгону;
  • якісна звукова підсистема;
  • підтримка технологій AMD CrossFireX і NVIDIA SLI;
  • хороше компонування інтерфейсної панелі;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • обмеження щодо одночасного використання низки інтерфейсів.


Автор: Костянтин Шорохов
Переклад: Юрій Коваль

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
