Огляд і тестування материнської плати ROG MAXIMUS IX FORMULA: беззаперечний флагман

Продовжуючи знайомство з материнськими платами, заснованими на новому чіпсеті Intel Z270, з ключовими особливостями якого ви можете ознайомитися в одному з наших попередніх матеріалів, ми поговоримо про нову представницю сімейства ROG MAXIMUS.

ROG MAXIMUS IX FORMULA

ROG MAXIMUS IX FORMULA позиціонується в ролі топового рішення для оверклокерів і геймерів, які бажають оцінити всі переваги процесорів Intel Core 7-го (Intel Kaby Lake) або 6-го покоління (Intel Skylake) для платформи Socket LGA1151. Як і личить флагманській моделі, новинка має низку особливостей, наприклад, якісну звукову підсистему й інтегрований двосмуговий модуль бездротових інтерфейсів 802.11ac Wi-Fi і Bluetooth 4.1. Давайте ж розглянемо, які ще якості дозволяють нам називати її висококласним рішенням.

Специфікація

Модель

ROG MAXIMUS IX FORMULA

Чіпсет

Intel Z270

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого і сьомого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4133 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; PCIe)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; MU-MIMO)

Bluetooth

Bluetooth 4.1

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблоків СВО (4-контактні)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор з можливістю підключення до СВО на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 2.0

4 x USB 3.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

1 х кнопка «USB BIOS Flashback»

1 х кнопка «Скидання CMOS»

Внутрішні порти I/O

1 x USB 3.1

1 x USB 3.0 з підтримкою підключення двох USB 3.0

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 x TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ROG MAXIMUS IX FORMULA ROG MAXIMUS IX FORMULA

Материнська плата постачається в традиційній картонній коробці, оформленій у фірмових кольорах лінійки ROG MAXIMUS. На її сторонах можна знайти технічні характеристики й опис деяких цікавих особливостей.

ROG MAXIMUS IX FORMULA

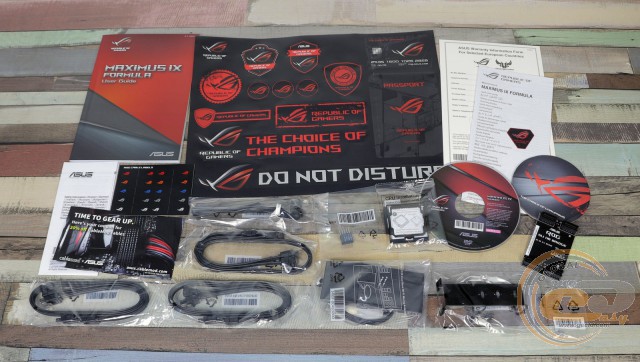

Комплект постачання новинки повністю відповідає її високому рівню. Крім звичного диска з ПЗ і керівництва користувача, в коробці ми виявили:

  • шість SATA-шлейфів;
  • інструмент ASUS CPU Installation Tool для швидкого і коректного встановлення процесора;
  • набір ASUS Q-Connectors, який значно полегшує процес підключення фронтальної панелі корпуса ПК;
  • місток 2-Way NVIDIA SLI;
  • набір маркувальних наліпок;
  • набір наліпок ROG;
  • картонну підставку під чашку;
  • комбіновану антену Wi-Fi и Bluetooth;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ROG MAXIMUS IX FORMULA

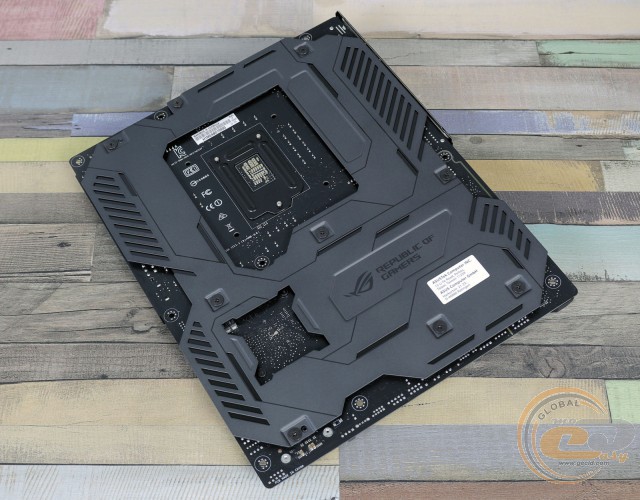

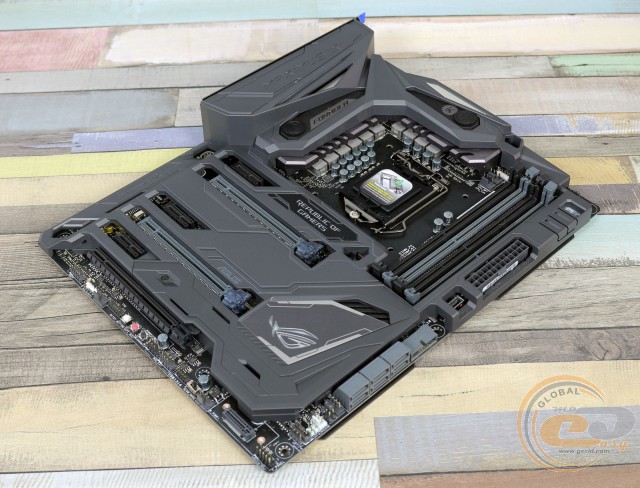

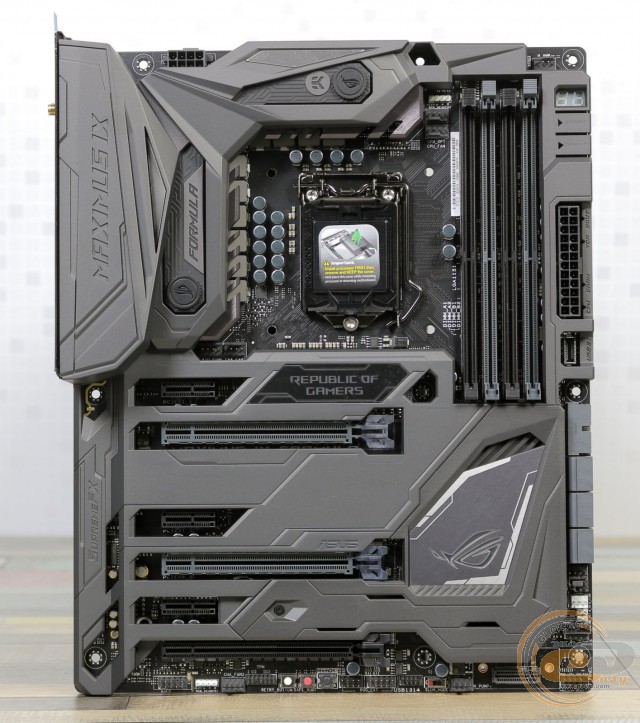

Велика частина друкованої плати ROG MAXIMUS IX FORMULA формату ATX (305 x 244 мм) схована під пластиковим захисним кожухом, який надає її зовнішності дуже приємний і солідний вигляд, що відмінно підходить флагманському пристрою.

ROG MAXIMUS IX FORMULA

Кожух виконує не лише захисну й декоративну функцію, але й слугує прихистком для деяких елементів LED-підсвічування ASUS AURA, яка містить чотири регульовані зони. Для кожної з них можна налаштувати колір світіння й вибрати один з декількох режимів роботи. Підсвічування може не лише горіти певним кольором, але й виступати в ролі світломузики, пульсувати чи наочно відображати за допомогою кольору температуру процесора, спалахуючи червоним у разі перевищення позначки в 60°С.

ROG MAXIMUS IX FORMULA

Що ж стосується зручності складання системи й компонування набортних елементів, усе виконано на вищому рівні й жодних претензій у нас не виникло, незважаючи на доволі велику кількість додаткових кнопок і роз'ємів.

ROG MAXIMUS IX FORMULA

Глянувши на зворотну сторону друкованої плати, можна відзначити наявність опорної пластини, яка виконана з металу й покликана значно підвищити жорсткість конструкції та запобігти пошкодженню ROG MAXIMUS IX FORMULA.

ROG MAXIMUS IX FORMULA

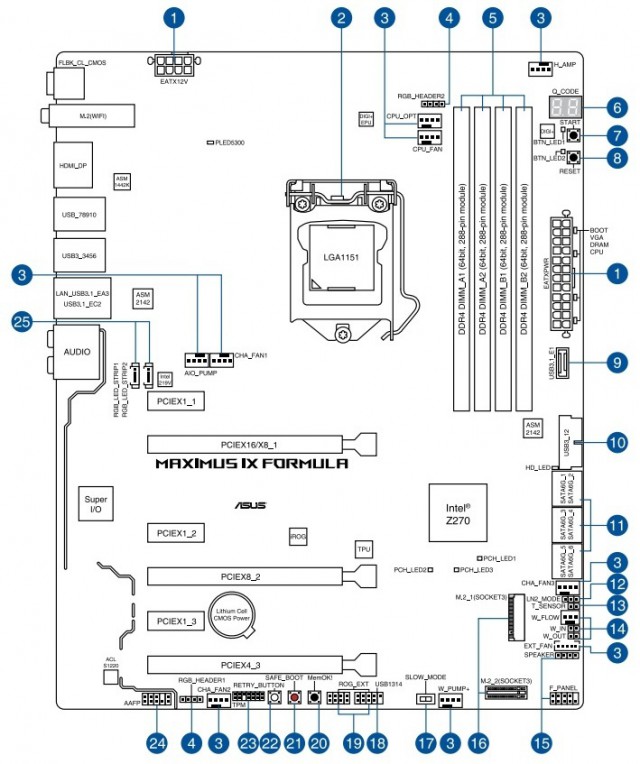

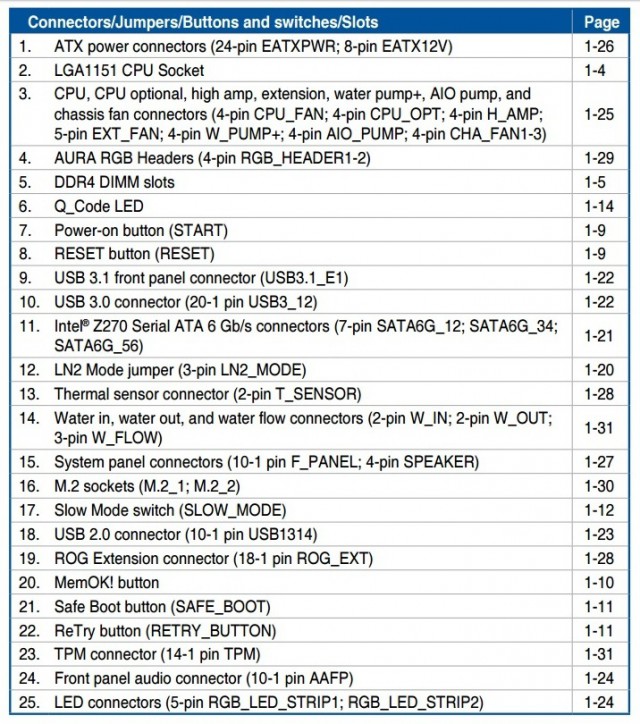

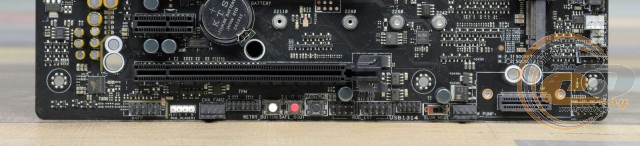

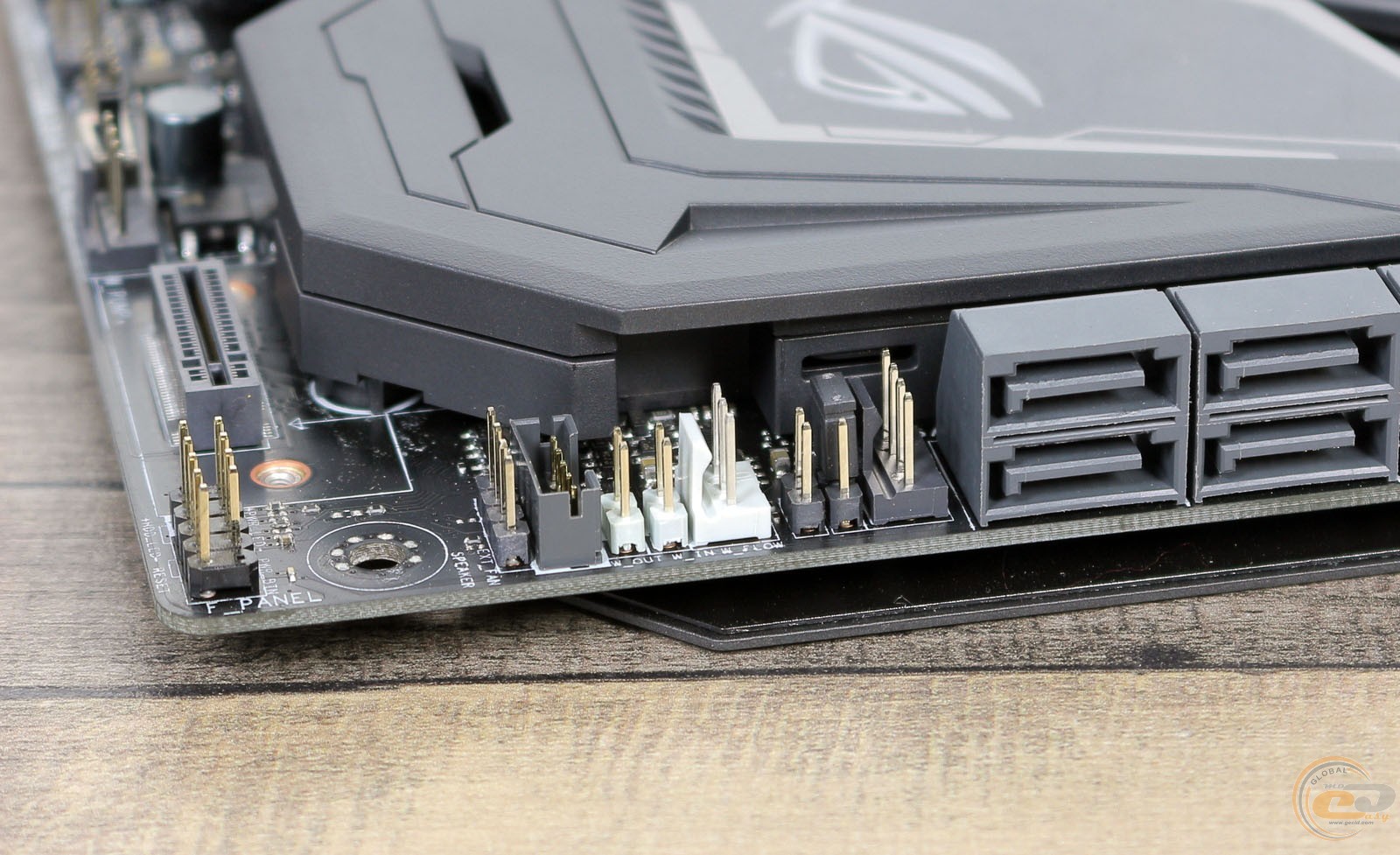

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіороз'ємів фронтальної панелі, колодка підключення світлодіодної стрічки, кнопки «MemOK!», «Safe_Boot» і «ReTry», перемикач режиму «Slow mode», порт TPM, роз'єми підключення системного вентилятора і водоблока СВО, колодка підключення фронтальної панелі й роз'єм температурного датчика. Додатково відзначимо колодку активації портів USB 2.0, яка поєднана з роз'ємом ROG_EXT. Всього на платі силами чіпсета реалізовано підтримку шести портів USB 2.0: двох внутрішніх і чотирьох зовнішніх.

ROG MAXIMUS IX FORMULA

Окремо виділимо групу елементів у правому нижньому кутку, де зосередилися роз'єми підключення системного вентилятора, водоблока СВО, а також три колодки для моніторингу стану роботи системи СВО, за допомогою яких ви зможете отримувати дані про температуру й потік рідини в системі.

ROG MAXIMUS IX FORMULA

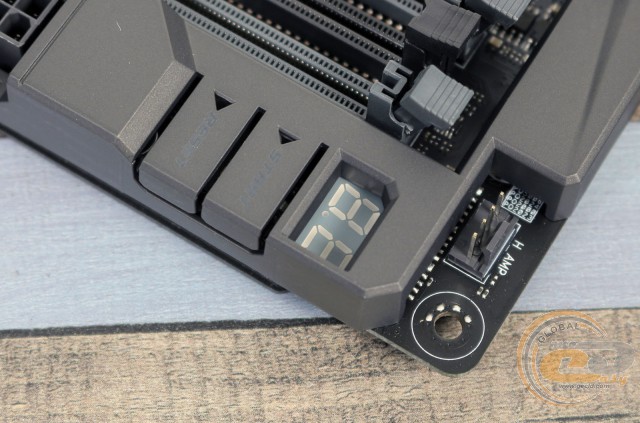

У верхньому правому кутку розташувалися діагностичний LED-індикатор, а також кнопки ввімкнення та перезавантаження.

ROG MAXIMUS IX FORMULA

ROG MAXIMUS IX FORMULA

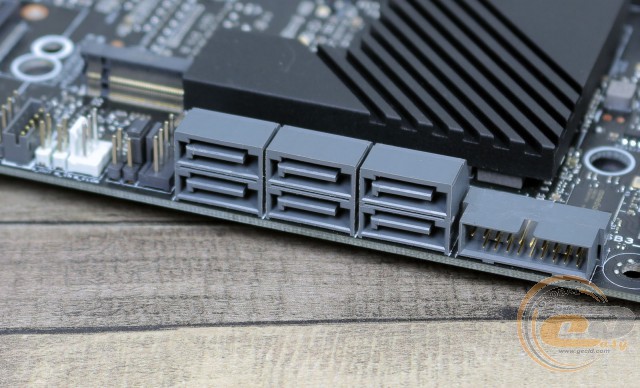

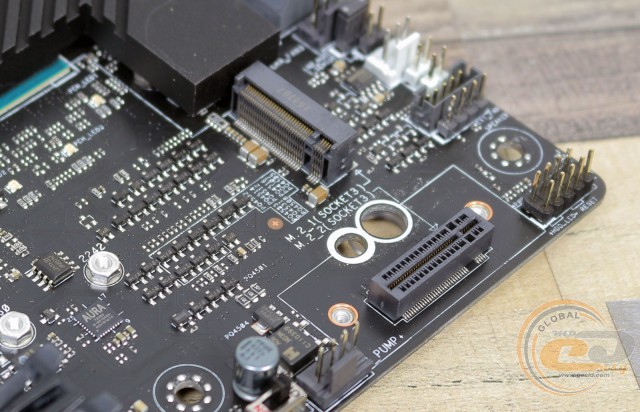

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M.2 2280, M. 2 22110) і шістьма портами SATA 6 Гбіт/с. Однак є й певні обмеження. Один зі слотів M.2 Socket 3 («M.2_1») ділить пропускну спроможність з одним із портів SATA 6 Гбіт/с («SATA_1») при встановленні SATA M.2-накопичувача. У свою чергу другий слот M.2 Socket 3 («M.2_2») ділить пропускну спроможність з двома портами SATA 6 Гбіт/с («SATA_5» і «SATA_6») при встановленні PCIe x4 M.2-накопичувача.

ROG MAXIMUS IX FORMULA

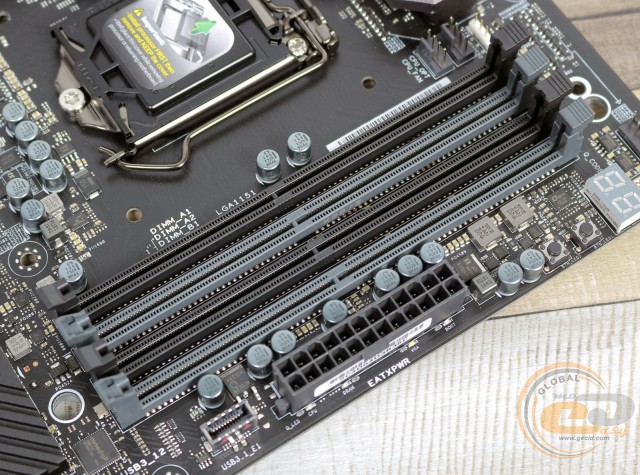

Системна плата ROG MAXIMUS IX FORMULA оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4133 МГц. Максимальний об’єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.

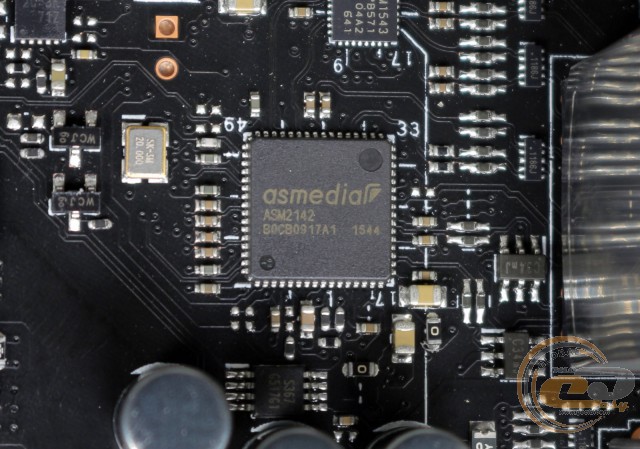

Додатково відзначимо колодки підключення виносних панелей з інтерфейсами USB 3.1 і USB 3.0. Всього на платі за допомогою контролерів ASMedia ASM2142 реалізовано підтримку трьох портів USB 3.1: одного внутрішнього і двох на інтерфейсній панелі. Що ж стосується USB 3.0, то їх шість: чотири зовнішніх і два внутрішніх.

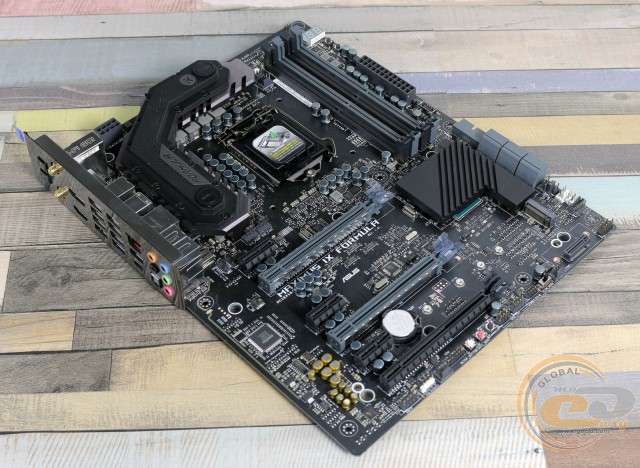

Відмінною особливістю ROG MAXIMUS IX FORMULA є її система охолодження, яка складається з двох алюмінієвих радіаторів. Один з них накриває чіпсет, тоді як другий відповідає за охолодження польових транзисторів підсистеми живлення процесора. За бажання даний радіатор можна підключити до контуру СВО і забезпечити підсистему живлення додатковим охолодженням, що буде корисно при екстремальному розгоні. В процесі тестування були зафіксовані такі результати:

  • радіатор охолодження чіпсета – 31,3°C (при розгоні – 32°C);
  • верхній радіатор охолодження елементів підсистеми живлення – 33,3°C (при розгоні − 36,2°C);
  • нижній радіатор охолодження елементів підсистеми живлення – 40,5°C (при розгоні – 43,4°C);
  • дроселі підсистеми живлення – 42,4°C (при розгоні − 50,2°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію.

ROG MAXIMUS IX FORMULA

ROG MAXIMUS IX FORMULA

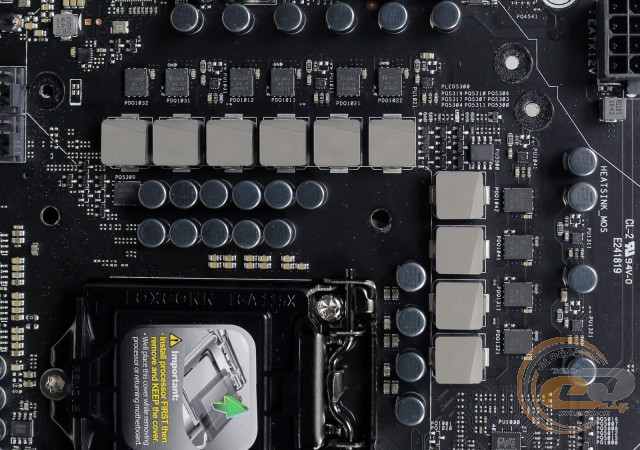

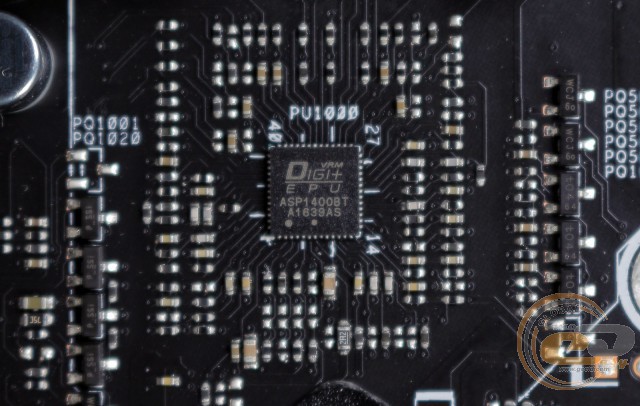

Живлення процесора здійснюється за 10-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються МОП-транзистори TI NexFET, дроселі MicroFine і японські твердотільні конденсатори.

ROG MAXIMUS IX FORMULA

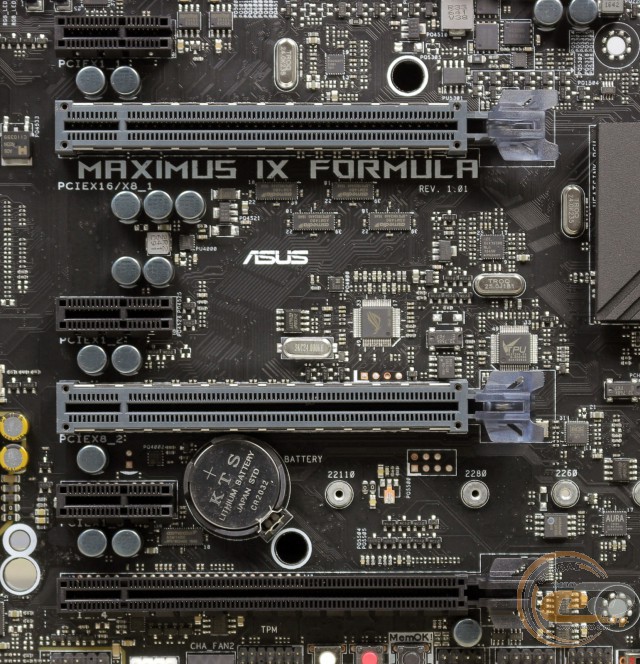

Для розширення функціональності материнської плати ROG MAXIMUS IX FORMULA є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (у режимі х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох або трьох відеокарт. Розташування слотів дозволить без проблем підключити дві відеокарти з трислотовою системою охолодження. При цьому у вас ще залишиться доступ до одного роз'єма PCI Express 3.0 x1. Також зверніть увагу, що всі слоти PCI Express 3.0 x1 використовують відкриті роз'єми.

У зв'язку з нестачею вільних чіпсетний ліній, при встановленні плати розширення в слот PCI Express 3.0 x1 («PCIe x1_3») пропускна спроможність третього PCI Express 3.0 x16 («PCIe x4_3») буде обмежена лише двома лініями. Режим його роботи з двома доступними лініями використовується за замовчуванням.

ROG MAXIMUS IX FORMULA

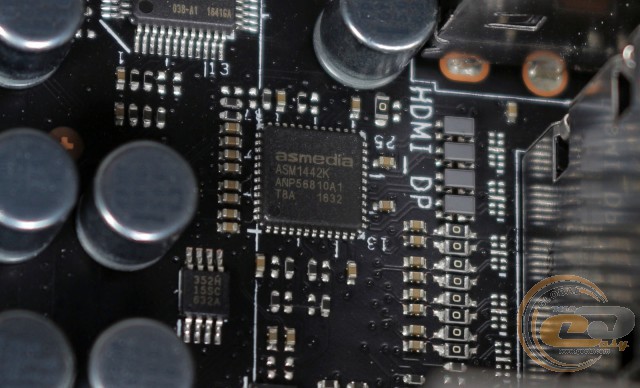

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, вам доступні два відеовиходи (HDMI і DisplayPort), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

ROG MAXIMUS IX FORMULA

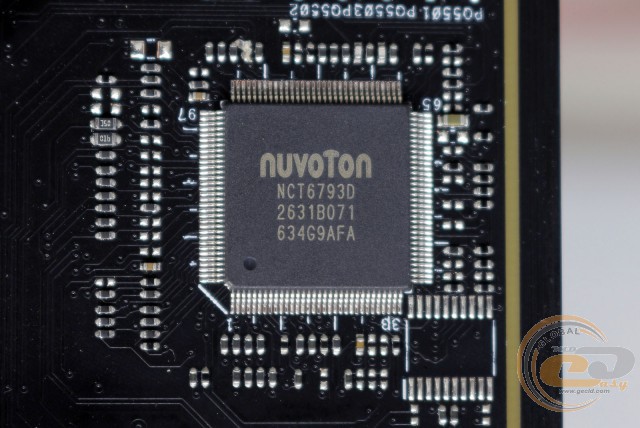

Можливості Multi I/O покладено на мікросхему NUVOTON NCT6793D, яка забезпечує моніторинг.

ROG MAXIMUS IX FORMULA

Коректна робота трьох портів USB 3.1 забезпечена силами двох мікросхем ASMedia ASM2142.

ROG MAXIMUS IX FORMULA

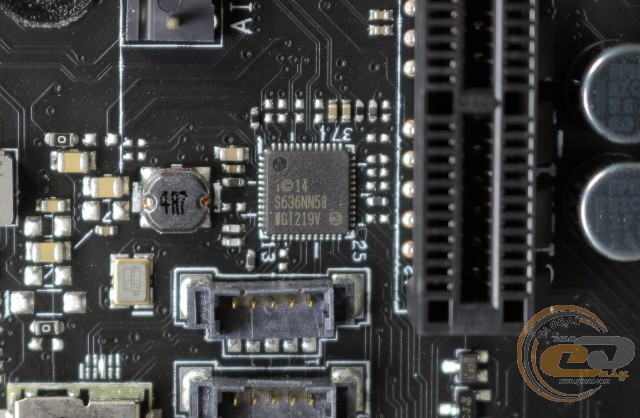

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритезацію трафіку допоможе здійснити фірмова утиліта ROG GameFirst IV.

ROG MAXIMUS IX FORMULA

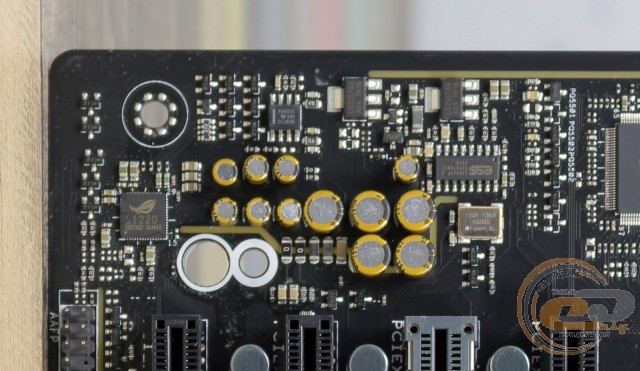

Встановлений аудіокодек SupremeFX S1220 пропонує підтримку восьмиканального звуку та забезпечує відтворення аудіо зі співвідношенням сигнал/шум на рівні 120 дБ і запис звуку зі співвідношенням сигнал/шум 113 дБ. З метою уникнення виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність 10-канального ЦАП ESS Sabre Hi-Fi ES9023P для фронтальних аудіовиходів і підсилювача TI RC4580 з підтримкою навушників з високим опором.

ROG MAXIMUS IX FORMULA

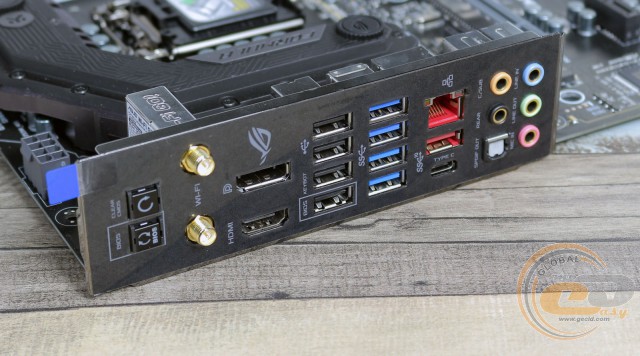

На інтерфейсну панель даної моделі виведено такі елементи:

  • 1 x RJ45;
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 1 х USB 3.1 Type-C
  • 1 х USB 3.1 Type-A
  • 5 x аудіопортів;
  • 1 х оптичний S/PDIF Out;
  • 1 x кнопка «Скидання CMOS»;
  • 1 x кнопка «USB BIOS Flashback».

Безсумнівно, головною перевагою даної конфігурації є підтримка двосмугового (2,4 і 5 ГГц) модуля 802.11a/b/g/n/ac Wi-Fi і Bluetooth 4.1. Він забезпечує роботу мережі Wi-Fi на швидкості до 867 Мбіт/с. Додатково відзначимо велику кількість портів USB (включаючи USB 3.1 Type-C), а також зручне підключення багатоканальної акустики.

ROG MAXIMUS IX FORMULA

ROG MAXIMUS IX FORMULA

Можливості з організації охолодження всередині системного корпуса в ROG MAXIMUS IX FORMULA дуже хороші. В наявності вісім 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для системи охолодження CPU, два призначені для підключення водоблоків СВО, в той час як ще чотири використовуються для системних пропелерів.
