Огляд і тестування материнської плати ROG MAXIMUS IX APEX: вершина для оверклокерів
08-03-2017
Приємно, що крім стандартних високорівневих рішень з відмінним оснащенням, лінійка ROG MAXIMUS компанії ASUS містить і оригінальні моделі, які мають певною мірою доволі вузьку спеціалізацію.
Яскравим тому прикладом є материнська плата ROG MAXIMUS IX APEX. У першу чергу вона призначена для використання в складі відкритого стенда, на якому комфорт екстремального розгону підвищується в рази в порівнянні зі звичними корпусами закритого формату. «Що ж робить її такою особливою?», – запитаєте ви. Все дуже просто: формально дана новинка виконана на основі друкованої плати формату E-ATX, але при цьому вона має неправильну форму з вирізами з боків, які покликані спростити процес встановлення і виймання у відкритому стенді. Однак це далеко не все, що робить її такою цікавою для оверклокерів. Давайте ж розберемося в інших особливості.
Специфікація
Виробник і модель |
ROG MAXIMUS IX APEX |
Чіпсет |
Intel Z270 |
Процесорний роз’єм |
Socket LGA1151 |
Підтримка процесорів |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого і сьомого покоління для платформи Intel Socket LGA1151 |
Підтримка пам'яті |
2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-4266 МГц |
Слоти розширення |
2 x PCI Express 3.0 x16 (x16 / x8+x8) 2 x PCI Express 3.0 x16 (x4) 2 x PCI Express 3.0 x1 |
Дискова підсистема |
4 x SATA 6 Гбіт/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 Плата розширення DIMM.2: 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe x4) |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальна з дизайном ROG SupremeFX |
Живлення |
1 х 24-контактний роз'єм живлення ATX 2 x 8-контактних роз'єми живлення ATX12V 1 x 4-контактний Molex |
Вентилятори |
2 x роз'єми вентиляторів CPU (4-контактні) 2 х роз'єми підключення водоблоків СВО (4-контактні) 6 x роз'ємів підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієвий радіатор на елементах підсистеми живлення |
Зовнішні порти I/O |
2 x PS/2 1 x HDMI 1 x DisplayPort 1 x RJ45 6 x USB 3.0 1 х USB 3.1 Type-C 1 х USB 3.1 Type-A 1 x Optical S/PDIF out 5 x аудіопортів 1 х кнопка «USB BIOS Flashback» 1 х кнопка «Сброс CMOS» |
Внутрішні порти I/O |
1 x USB 3.0 з підтримкою підключення двох USB 3.0 3 x USB 2.0, кожен з підтримкою підключення двох USB 2.0 1 x TPM |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0 |
Форм-фактор |
E-ATX 305 x 272 мм |
Сайт виробника |
ASUS |
Упаковка і комплектація
Материнська плата постачається в традиційній картонній коробці, оформленій у фірмових кольорах лінійки ROG MAXIMUS. На її сторонах можна знайти технічні характеристики й опис деяких цікавих особливостей новинки.

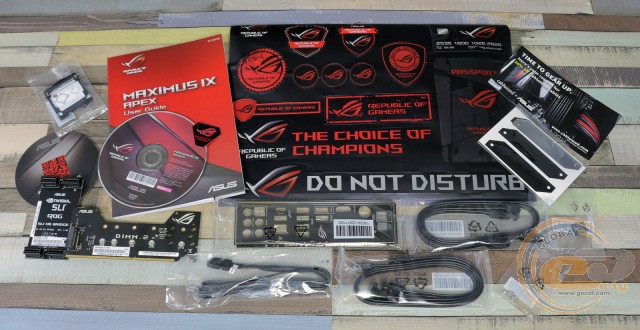

Комплект постачання ROG MAXIMUS IX APEX повністю відповідає її високому рівню. Крім звичного диска з ПЗ, керівництва користувача та заглушки інтерфейсної панелі, в коробці ми виявили:
- чотири SATA-шлейфи;
- інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
- плату розширення DIMM.2;
- набір ASUS Q-Connectors, який значно полегшує процес підключення фронтальної панелі корпуса ПК;
- місток 2-Way NVIDIA SLI;
- набір маркувальних наліпок;
- набір наліпок ROG;
- картонну підставку під чашку;
- кабель підключення світлодіодної стрічки.
Дизайн і особливості плати

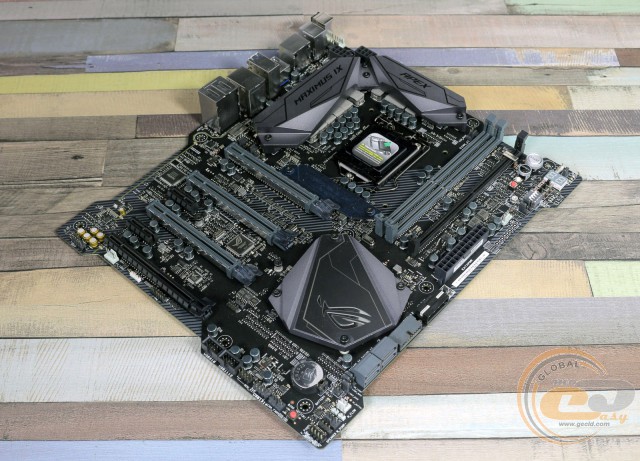

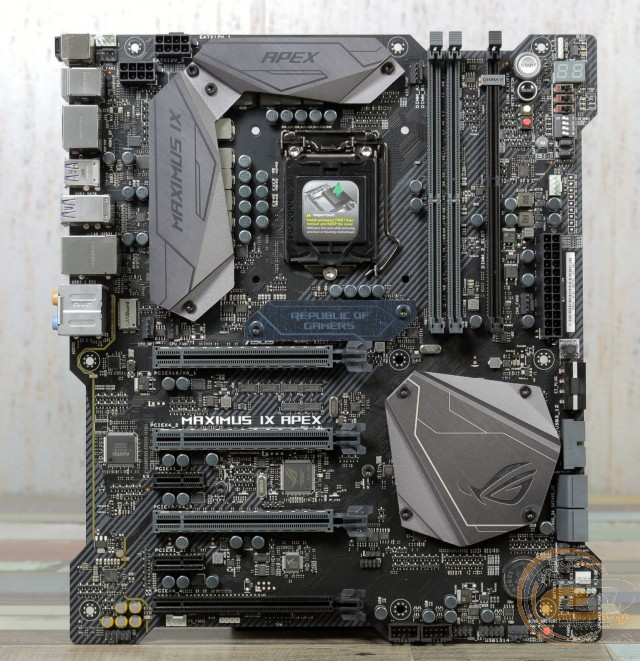

Як ми вже згадували, однією з особливостей ROG MAXIMUS IX APEX є її друкована плата формату E-ATX (305 x 272 мм) з унікальною нестандартною формою, що отримала назву X-shaped. Вона є не лише дизайнерським ходом, який націлений на підвищену впізнаваність пристрою, але й трохи спрощує монтаж материнської плати завдяки вирізам з боків.
Також завдяки цим вирізам можна споглядати красивий ефект відображення кругового підсвічування на звороті друкованої плати від стінки корпусу. До речі, в даному випадку використовується ілюмінація ASUS AURA з п'ятьма регульованими зонами.

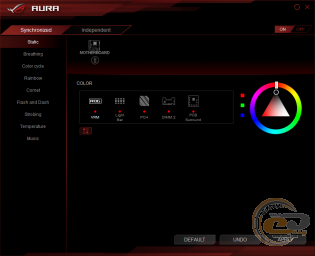

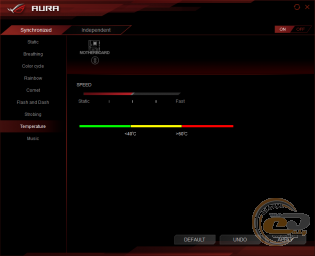

Всі зони можуть налаштовуватися незалежно одна від одної, а безпосередньо саме підсвічування може працювати в дев'яти режимах, наприклад, просто горіти певним кольором, виступати в ролі світломузики, пульсувати чи наочно відображати за допомогою кольору температуру процесора, спалахуючи червоним в разі перевищення позначки в 60°С.

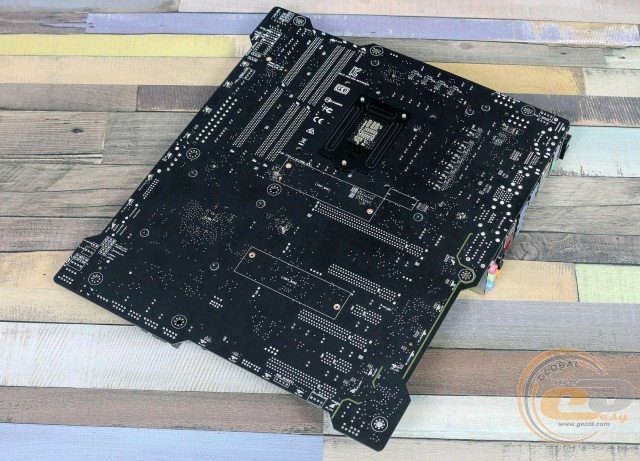

Глянувши на зворотну сторону друкованої плати, можна відзначити традиційну опорну пластину процесорного роз'єму та деякі елементи підсистеми живлення.
У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіо роз'ємів фронтальної панелі, порт TPM, роз'єми підключення системного вентилятора та світлодіодної стрічки, а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки активації портів USB 2.0, одна з яких суміщена з роз'ємом ROG_EXT. Всього на платі силами чіпсета реалізовано підтримку шести внутрішніх портів USB 2.0.

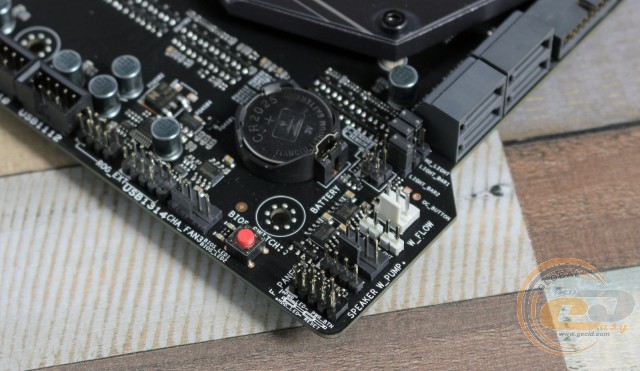

Окремо виділимо групу елементів у правому нижньому кутку, де зосередилися роз'єми підключення системного вентилятора та водоблока СВО, кнопка перемикання між мікросхемами BIOS, а також роз'єми для моніторингу стану роботи системи СВО, за допомогою яких ви зможете отримувати дані про температуру та потік рідини в системі.

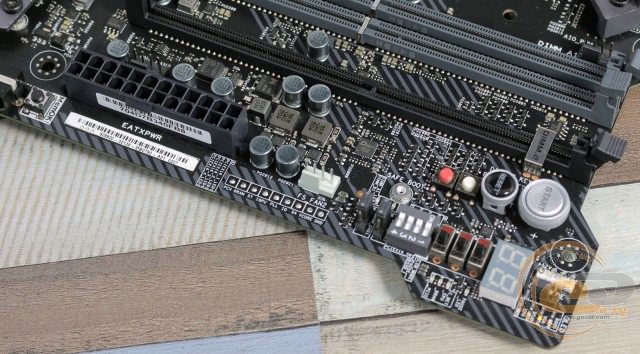

Права сторона друкованої плати також заслуговує підвищеної уваги, оскільки тут знаходиться вражаючий набір інструментів для оверклокерів:
- кнопка «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи;
- діагностичний LED-індикатор;
- кнопки ввімкнення та перезавантаження;
- контрольні точки для вимірювання напруг на всіх ключових елементах системи за допомогою мультиметра;
- перемикач режиму «Slow mode»;
- перемикач «Pause», що відключає роботу системи охолодження;
- перемикач «RSVD», покликаний побороти помилку холодного старту (CBB – Cold boot bug) при розгоні з використанням мінусових температур;
- група перемикачів для керування слотами PCI Express x16;
- джампер LN2;
- кнопки «ReTry» і «Safe Boot» для миттєвого перезавантаження системи та переведення її в безпечний режим.

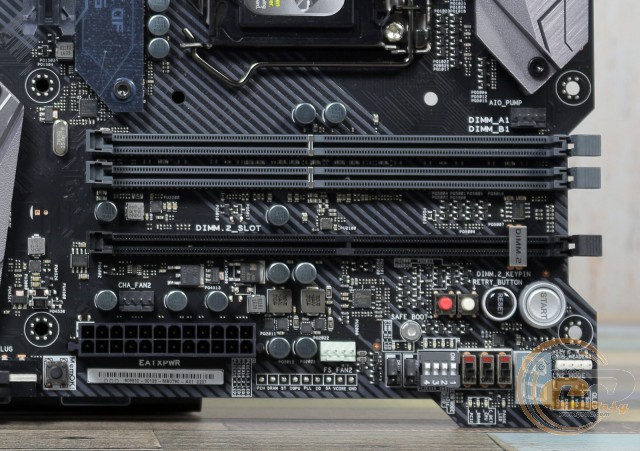

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280, M.2 22110) і чотирма портами SATA 6 Гбіт/с. Самі інтерфейси M.2 реалізовані за допомогою спеціальної плати розширення DIMM.2, яка встановлюється в третій DIMM-слот.
У свою чергу два інші DIMM-слоти призначені для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками лише з одного боку. Оперативна пам'ять може працювати в двоканальному режимі. Підтримуються модулі, що працюють на частотах до 4266 МГц. Максимальний об’єм пам'яті може сягати 32 ГБ, чого вистачить для більшості поставлених завдань.
Система охолодження складається з двох основних алюмінієвих радіаторів. Один відводить тепло від чіпсета, тоді як інший накриває елементи підсистеми живлення процесора. В процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета – 31,3°C (при розгоні – 32°C);
- верхній радіатор охолодження елементів підсистеми живлення – 43,1°C (при розгоні − 43,7°C);
- нижній радіатор охолодження елементів підсистеми живлення – 43,7°C (при розгоні – 44,7°C);
- дроселі підсистеми живлення – 46,2°C (при розгоні − 48,7°C).
Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію.

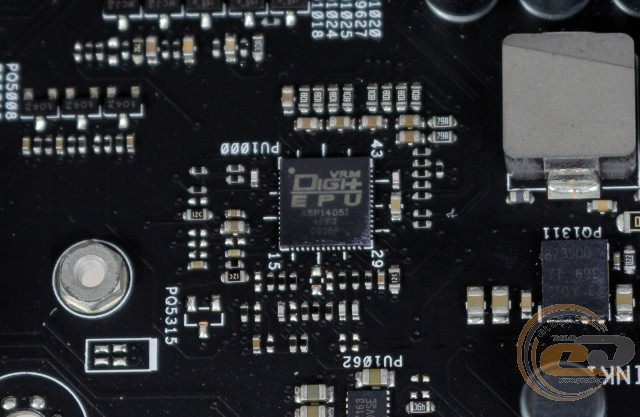

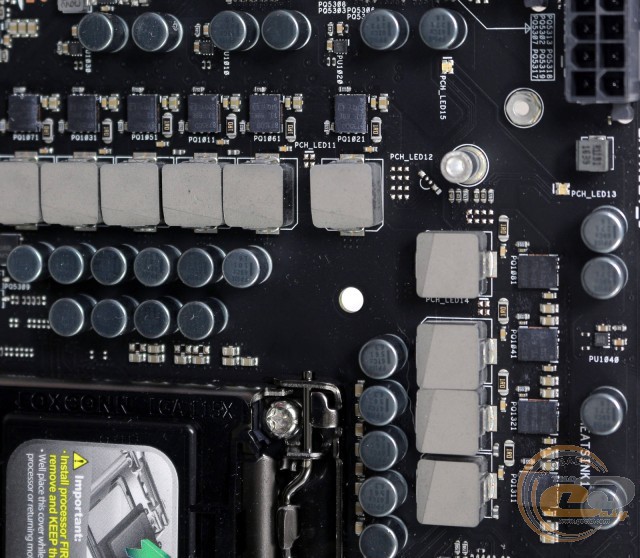

Живлення процесора здійснюється за 10-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Всі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються МОП-транзистори TI NexFET, дроселі MicroFine і японські твердотільні конденсатори.

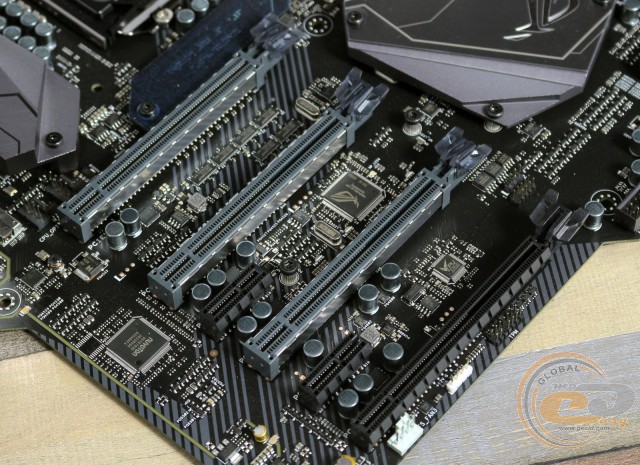

Для розширення функціональності материнської плати ROG MAXIMUS IX APEX є шість слотів:
- PCI Express 3.0 x16 (у режимі х16 або х8);
- PCI Express 3.0 x16 (у режимі х4);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х8 або x4);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х4).
Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох або трьох відеокарт. Розташування слотів дозволить без проблем підключити дві відеокарти з трислотовою системою охолодження. При цьому ще залишиться доступ до одного роз'єму PCI Express 3.0 x1.

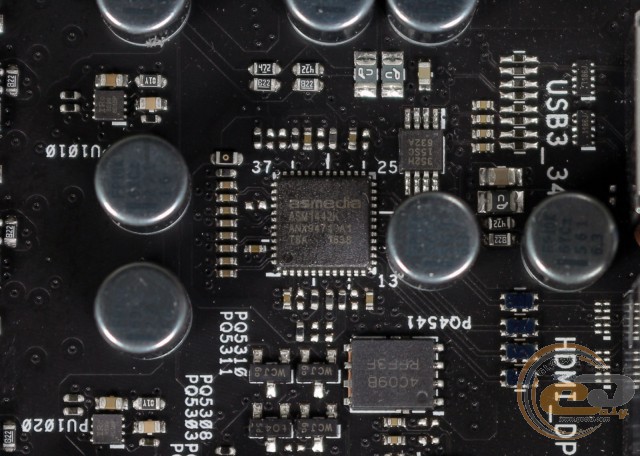

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, вам доступні два відеовиходи (HDMI і DisplayPort), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

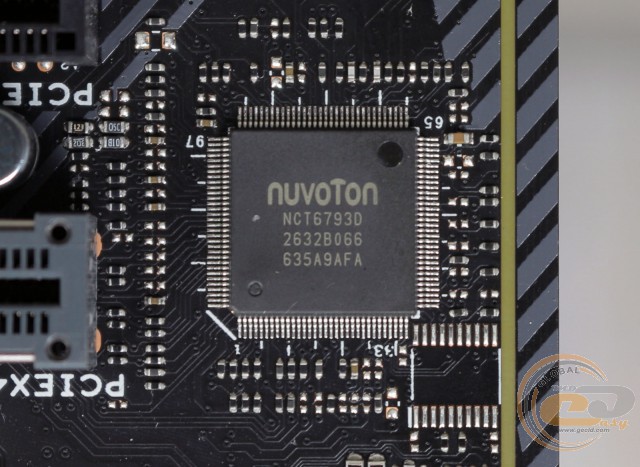

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка забезпечує моніторинг.

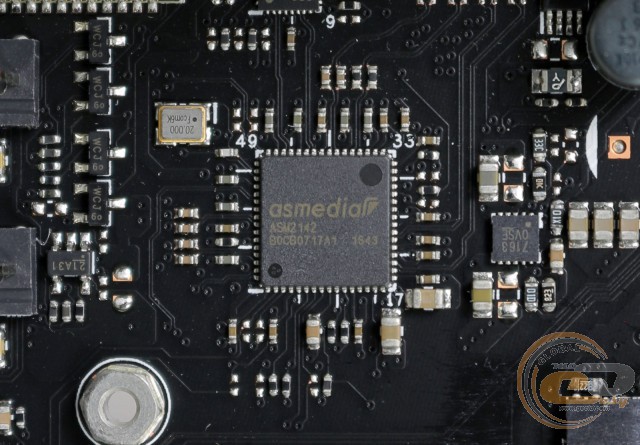

Коректна робота двох портів USB 3.1 забезпечена силами мікросхеми ASMedia ASM2142.

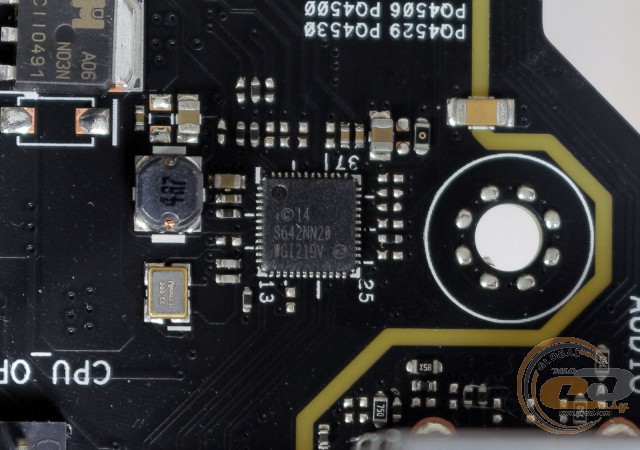

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритезацію трафіку допоможе здійснити фірмова утиліта ROG GameFirst IV.

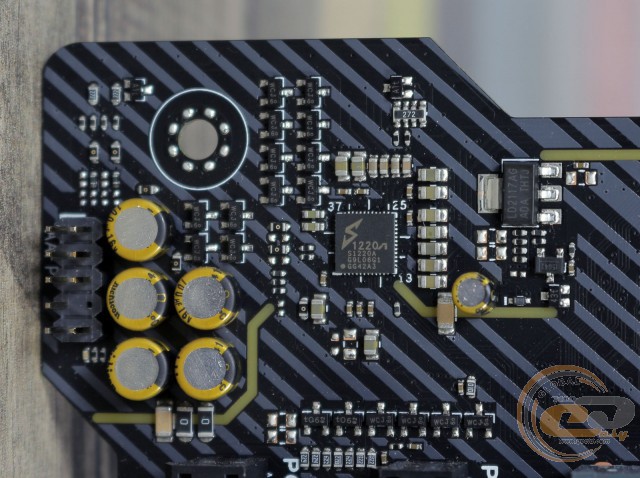

Попередньо встановлений аудіокодек SupremeFX S1220A пропонує підтримку восьмиканального звуку та забезпечує відтворення аудіо зі співвідношенням сигнал/шум на рівні 120 дБ і запис звуку зі співвідношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодеку, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon.

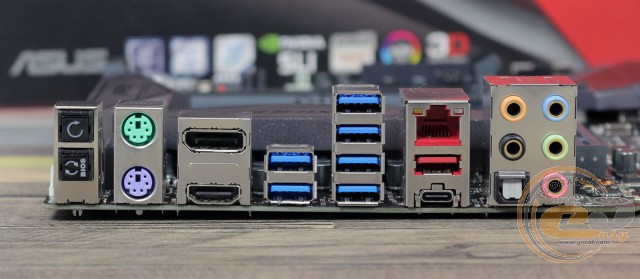

На інтерфейсну панель даної моделі виведені такі елементи:
- 2 x PS/2;
- 1 x RJ45;
- 1 x HDMI;
- 1 x DisplayPort;
- 6 x USB 3.0;
- 1 х USB 3.1 Type-C
- 1 х USB 3.1 Type-A
- 5 x аудіопортів;
- 1 х оптичний S/PDIF Out;
- 1 x кнопка «Скидання CMOS»;
- 1 x кнопка «USB BIOS Flashback».
Інтерфейсна панель новинки вигідно вирізняється наявністю восьми портів USB (включаючи два USB 3.1), двома відеовиходами та зручним підключенням багатоканальної акустики. Також відзначимо зручні кнопки скидання CMOS і оновлення прошивки BIOS із флеш-накопичувача.
