Огляд материнської плати ASUS ROG CROSSHAIR X670E GENE на AMD X670E: microATX по-максимуму

Вересень та жовтень, як завжди, стали багатими не лише на гриби, але і на новинки в сегменті процесорів і, як наслідок, системних плат.

Зокрема, на світ з’явилися чотири набори системної логіки для нової платформи AMD Socket AM5. Більш доступні AMD B650E та B650 очікуємо уже найближчим часом, а поки знайомимося з представниками топових AMD X670E та X670.

AMD X670E та X670

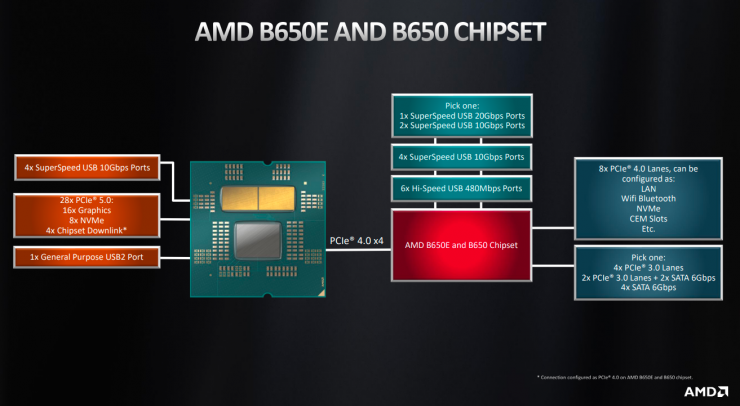

AMD B650E та B650

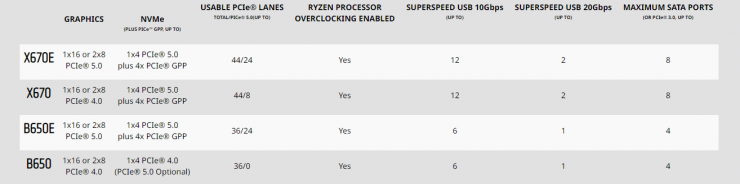

Відверто кажучи, різниця між ними не така і суттєва. Усі вони підтримують свіжоспечені процесори AMD Ryzen 7000 та пам’ять стандарту DDR5. І, звісно ж, на місці широкі можливості для розгону. А от кількість підтримуваних портів USB та SATA-портів у B-чіпсетів рівно вдвічі менша. Тому такі плати можуть мати деякі обмеження при використанні багатьох компонентів.

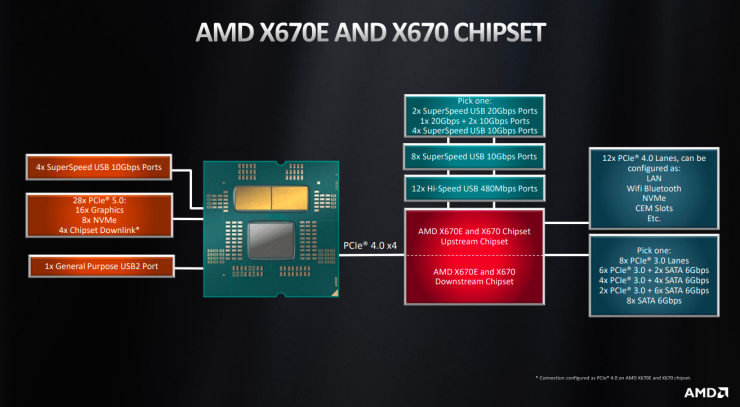

Для тих же, хто хоче мати все по-максимуму, створені уже флагманські чіпсети AMD X670E та X670. Різниця між ними доволі невелика. Так, у першого 24 із 44 ліній PCIe мають стандарт 5.0, тоді як у другого цей показник складає лише 8 з 44.

Що ж, у нас в гостях материнська плата ASUS ROG CROSSHAIR X670E GENE саме на основі топового AMD X670E. Незважаючи на це, вона підійде навіть для створення відносно компактних систем завдяки microATX-формату. Яку функціональність вона може запропонувати? Давайте дізнаємося!

Специфікація

Модель	ASUS ROG CROSSHAIR X670E GENE
Чіпсет	AMD X670E
Процесорний роз'єм	Socket AM5
Процесори, що підтримуються	AMD Ryzen 7000
Підтримка пам'яті	2 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті із частотою до DDR5-6400 МГц
Слоти розширення	1 x PCI Express 5.0 x16 (x16) 1 x PCI Express 4.0 x1
Дискова підсистема	1 x M.2 Socket 3 (M.2 2242 — 2280; PCIe 5.0 x4) 1 x M.2 Socket 3 (M.2 2242 — 22110; PCIe 5.0 x4) 1 x M.2 Socket 3 (M.2 2242 — 22110; PCIe 4.0 x4) 4 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 10 SATA, NVMe
LAN	1 x Intel I225-V (10/100/1000/2500 Мбіт/с)
Wi-Fi / Bluetooth	Wi-Fi 6E (підтримує Wi-Fi 802.11ax при 2,4, 5 і 6 ГГц; Bluetooth 5.3)
Звукова підсистема	SupremeFX (8-канальний кодек Realtek ALC4080 + підсилювач Savitech SV3H712 AMP)
Живлення	1 х 24-контактний роз’єм живлення ATX 2 x 8-контактні роз’єми живлення ATX12V
Вентилятори	2 x роз’єми вентилятора CPU (4-контактний) 1 х роз’єм підключення водоблока СВО (4-контактний) 4 x роз’єми підключення системних вентиляторів (4-контактні)
Охолодження	Алюмінієвий радіатор на чіпсеті Алюмінієвий радіатор на елементах підсистеми живлення Алюмінієві радіатори для M.2-накопичувачів
Зовнішні порти I/O та кнопки	1 х кнопка оновлення BIOS 1 x кнопка скидання налаштувань CMOS 1 x PS/2 (комбінований) 2 x USB 2.0 (один із них дозволить оновити BIOS) 2 x USB4 з можливістю виведення відеосигналу 5 х USB 3.2 Gen 2 Type-A 1 х USB 3.2 Gen 2 Type-C 1 x RJ45 2 х конектори антен Wi-Fi 1 x Optical S/PDIF out 5 x позолочені аудіопорти
Внутрішні порти I/O	1 х USB 3.2 Gen 2х2 (до 60 Вт) 1 х USB 3.2 Gen 1 (підтримує 2 х USB 3.2 Gen 1) 2 x USB 2.0 (підтримує 4 x USB 2.0)
BIOS	256 Mбіт Flash ROM UEFI AMI BIOS
Форм-фактор	microATX 244 x 244 мм
Сайт виробника	ASUS ROG Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Паковання та комплектація

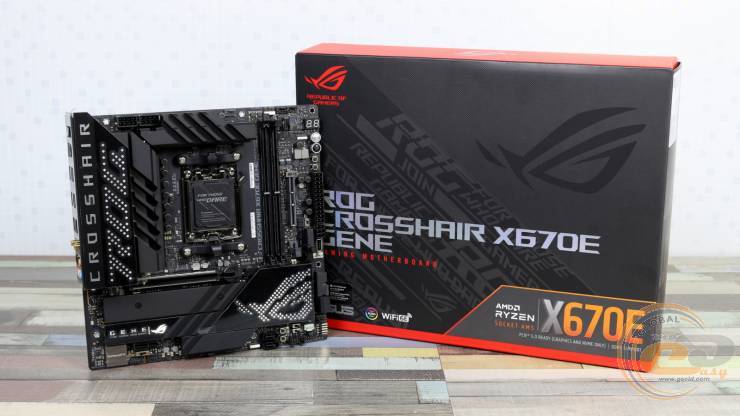

Картонна коробка не дасть засумніватися, що перед нами продукція з лінійки ASUS ROG — про це говорять кольори, логотипи і інформаційне наповнення. Останнє, до речі, виключно для знавців англійської.

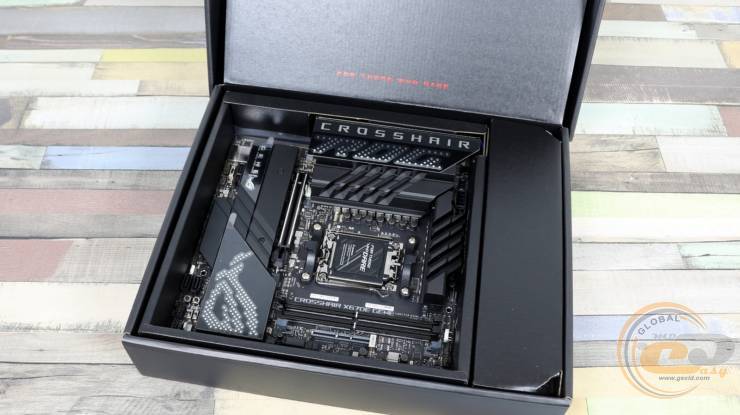

Всередині плата захищена за допомогою додаткових картонних вставок по боках.

Комплектація пристрою цілком відповідає його позиціонуванню — з нею можна розбиратися мало не цілісінький день. Тут ми знайшли:

• два SATA-шлейфи;
• плату ROG GEN-Z.2 з радіатором для пари M.2-накопичувачів та відповідними кріпленнями;
• плату ROG True Voltician для аналізу напруг і 4 кабелі для під’єднання;
• одну термопрокладку для M.2-накопичувача;

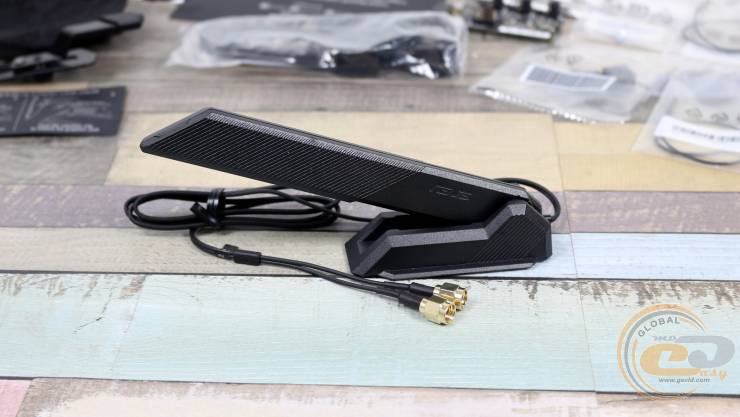

• антену для Wi-Fi-модуля;
• набір ASUS Q-Connector для під’єднання фронтальної панелі;

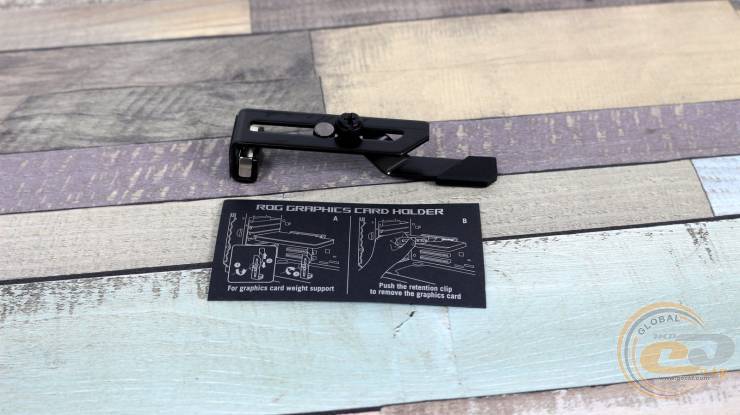

• кронштейн для відеокарти;
• флешку з драйверами та утилітами;
• чохол;
• брелок;
• набір наклейок;
• посібники для користувача.

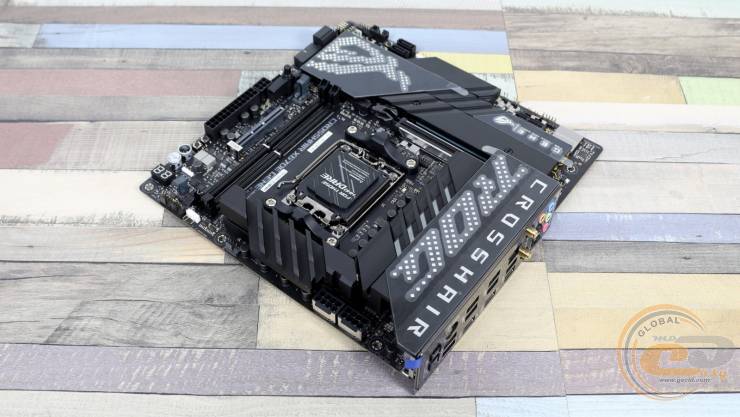

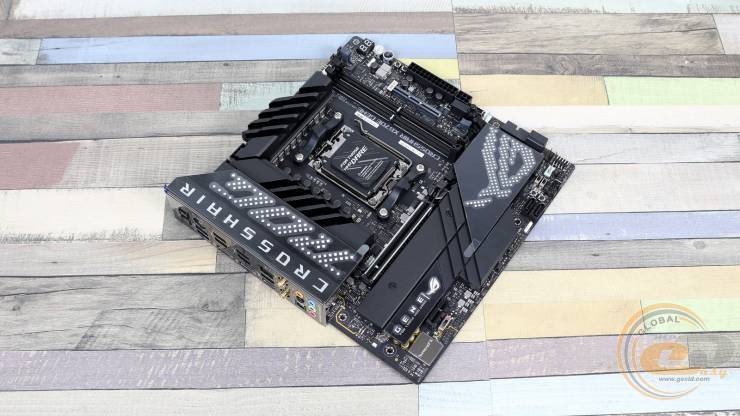

Дизайн та особливості плати

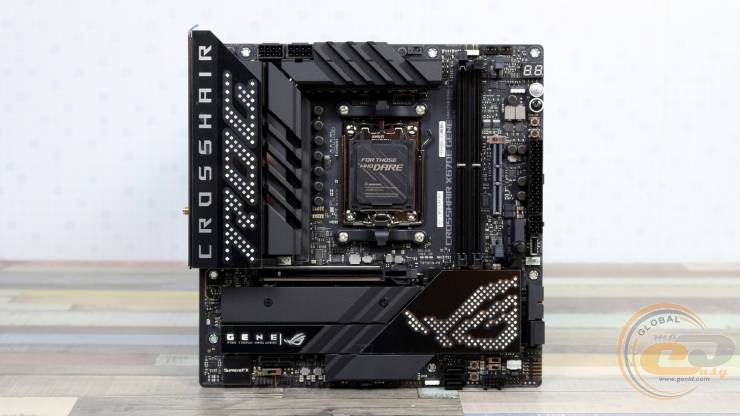

З одного боку, своїм оформленням ASUS ROG CROSSHAIR X670E GENE дещо нагадує недавно протестовану ASUS ROG MAXIMUS Z690E HERO — той же стильний і водночас строгий дизайн, приправлений фірмовими родзинками. При бажанні новинка зможе стати прикрасою як традиційного чорного системника, так і корпусу у білих тонах. До слова, перед нами плата формату microATX у його найгабаритнішій версії — 244 х 244 мм.

Підсвітка ASUS AURA тут також в наявності. Щоправда, кольорове світіння передбачене лише в зоні кожуха інтерфейсної панелі. Також уже незмінно білим є підсвічування кнопок з правого боку PCB. Інші ж декоративні елементи у виглядів написів та логотипу потішать більшою мірою у світлий час доби.

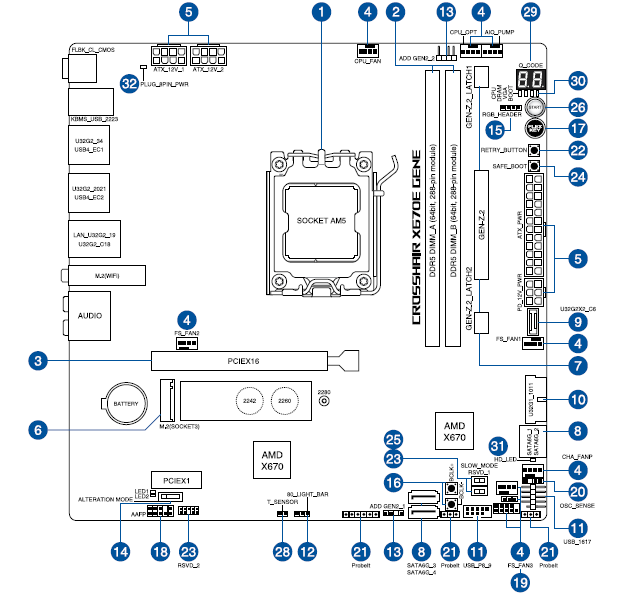

Незважаючи на порівняно невеликі розміри плати, до компонування її набортних елементів у нас немає ніяких претензій.

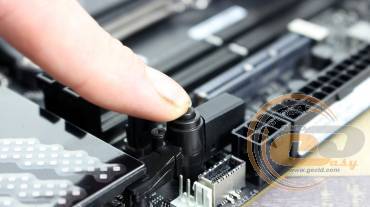

Більше того, для зручності витягнення відеокарти ближче до правого краю передбачена відповідна кнопка.

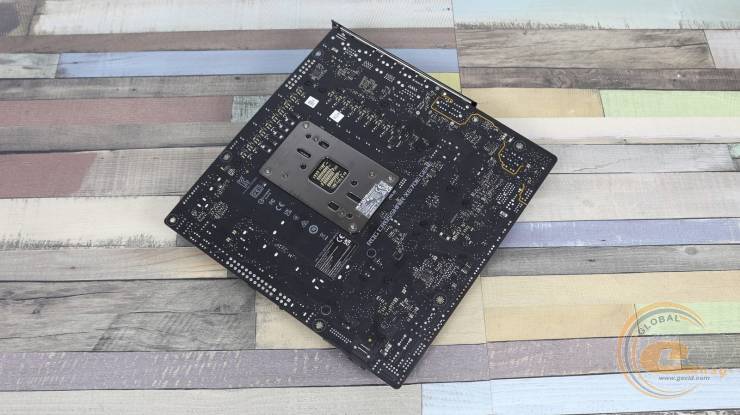

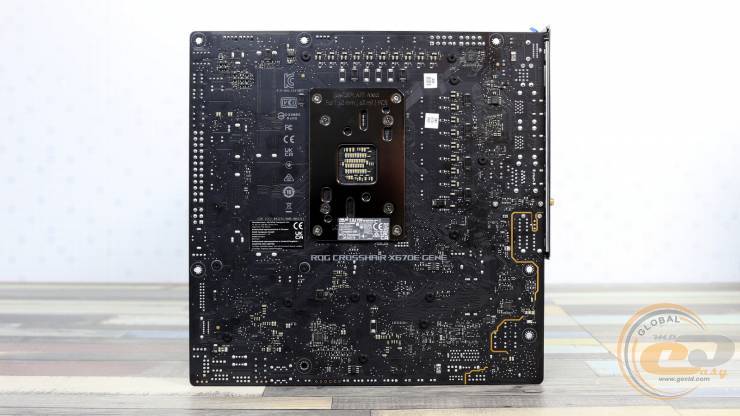

На звороті ж знаходиться стандартна опорна пластина процесорного роз'єму та гвинти кріплення радіаторів. Також тут розташувалися деякі чіпи, які не помістилися на лицьовій стороні плати.

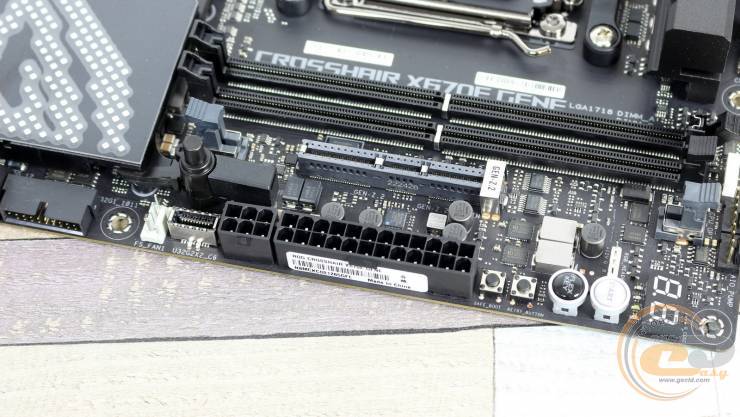

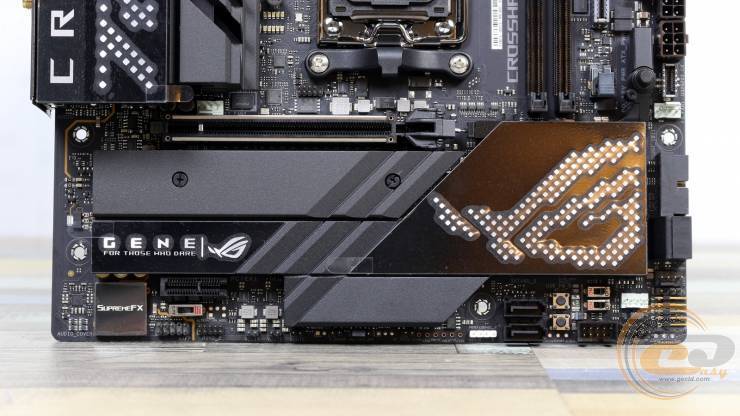

Тепер детальніше про фронтальну панель ASUS ROG CROSSHAIR X670E GENE. У нижній її частині розташувалися: колодка підключення аудіороз'ємів передньої панелі, роз’єми для під’єднання датчиків ROG True Voltician, роз’єм для термодатчика, роз'єм для світлодіодної стрічки, а також колодка підключення фронтальної панелі.

Тут же знаходяться дві колодки для активації чотирьох портів USB 2.0 — одна з вертикальним, а друга з горизонтальним розташуванням контактів. Видно і дві пари роз’ємів SATA 6 Гбіт/с — по парі вертикальних і горизонтальних, так щоб звести до мінімуму можливий конфлікт з відеокартою.

Також не можемо пройти повз пару кнопок з написами «BCLK+» та «BCLK-», які дозволяють одним натисканням змінювати базову частоту і, як наслідок, частоту залежних від неї компонентів.

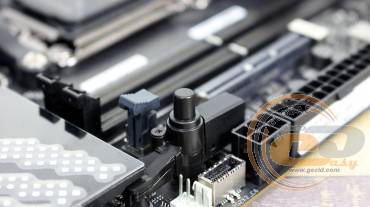

Ряд корисних елементів є і по правому краю плати. Тут передбачений горизонтальний роз’єм для підключення пари портів USB 3.2 Gen 1 та один вертикальний для USB 3.2 Gen 2x2, чотири кнопки (в тому числі і для старту системи), ще пара колодок RGB-підсвітки та діагностичний індикатор.

Кілька слів про USB 3.2 Gen 2x2. При використанні додаткового 6-контактного конектора живлення PCIe він здатний передавати потужність аж до 60 Вт. В іншому ж випадку це значення обмежиться 27 ватами.

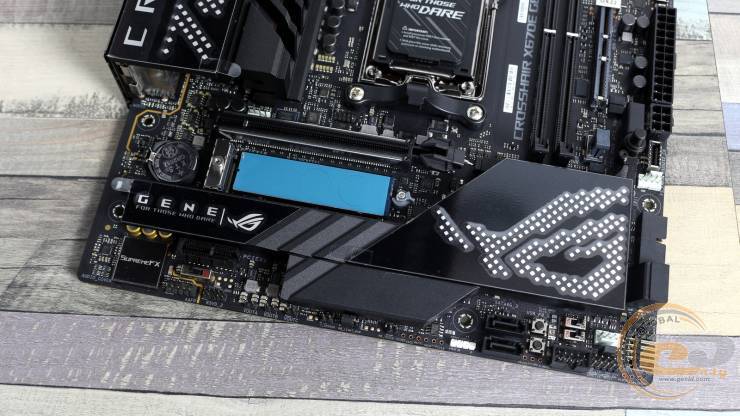

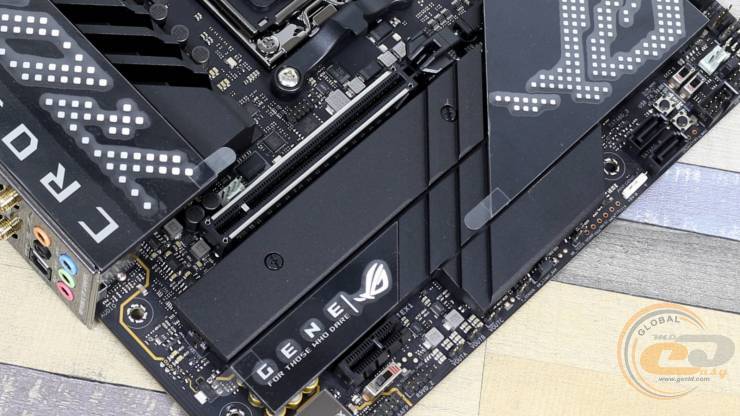

Окрім згаданих вище чотирьох портів SATA 3.0, в якості накопичувачів можна використовувати і роз’єми M.2. Один такий розташувався нижче за слот PCIe x16 і підтримує пристрої формату від 2242 до 2280. До речі, оптимальний якраз останній, бо в такому випадку для кріплення буде використовуватися фіксатор, а не гвинт. Відзначимо, що сюди запросто можна ставити найшвидший накопичувач у системі, адже в наявності підтримка шини PCIe 5.0 x4.

А для його охолодження використовується окремий радіатор з термопрокладкою, який також відкриває доступ і до батарейки CMOS.

Оскільки місця для ще одного M.2-накопичувача на ASUS ROG CROSSHAIR X670E GENE не знайшлося, в ASUS придумали цікавий хід — замість пари модулів пам’яті розпаяти слот для під’єднання плати розширення ROG GEN-Z.2.

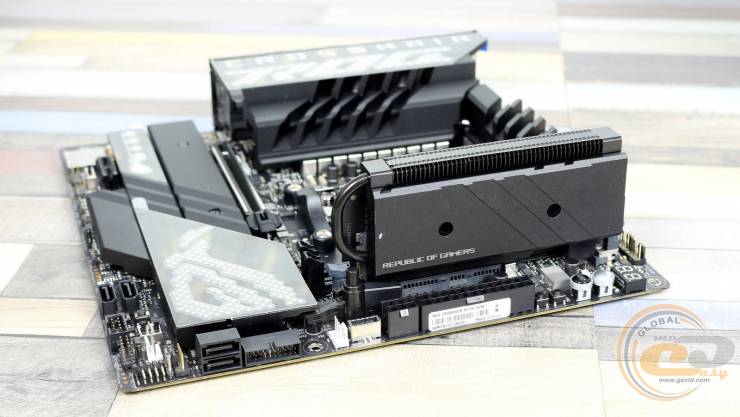

Остання вставляється вертикально і несе на собі одразу пару роз’ємів для M.2-накопичувачів. Один із них (GEN-Z.2_1) використовує лінії процесора PCIe 5.0 x4, тоді як інший (GEN-Z.2_2) — уже чіпсетні PCIe 4.0 x4. В обох випадках є підтримка моделей різних типорозмірів — від 2242 до 22100.

Для відведення тепла від SSD використовується доволі масивний радіатор з теплопровідною трубкою, тому проблем із їхнім перегріванням не очікується.

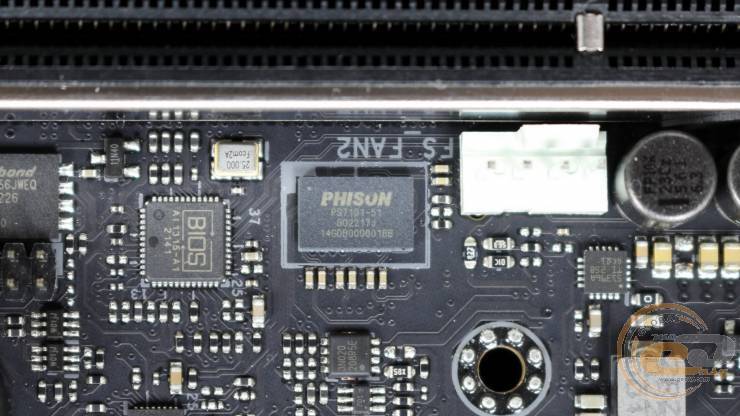

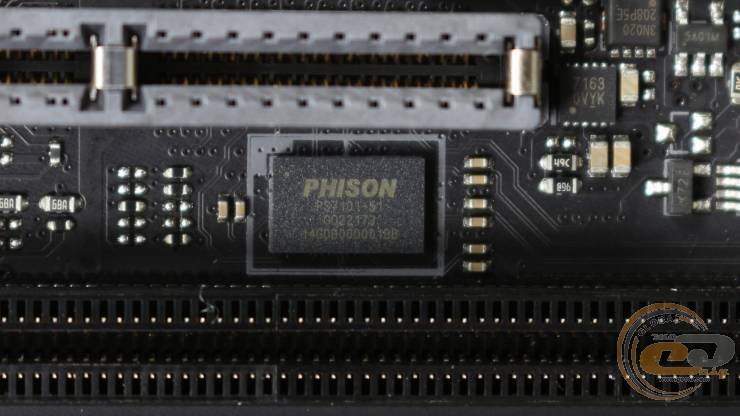

Зв’язок даного вузла з центральним процесором здійснюється через мікроконтролер Phison PS7101.

А ще один аналогічний елемент розпаяний біля роз’єму M.2 на основній PCB.

Системна плата ASUS ROG CROSSHAIR X670E GENE оснащена парою DIMM-слотів для встановлення модулів оперативної пам’яті стандарту DDR5. Для зручності монтажу засувки є лише з одного боку. Підтримуються модулі з частотою до 6400 МГц, а максимальний загальний об’єм може становити 64 ГБ. Двоканальний режим її роботи можна реалізувати, встановивши планки в обидва слоти. Також є підтримка профілів розгону AMD EXPO.

Система охолодження включає в себе одразу ряд елементів: радіатор на чіпсеті, радіатор на M.2-накопичувачі та пару алюмінієвих радіаторів на елементах підсистеми живлення, з'єднаних тепловою трубкою.

Що ж, давайте дізнаємося, наскільки все це ефективно працює. Під час тестування були зафіксовані такі температурні показники:

• радіатор охолодження чіпсета — 57°C;
• верхній радіатор охолодження елементів підсистеми живлення — 58°C;
• боковий радіатор охолодження елементів підсистеми живлення — 58°C;
• дроселі зверху – 61°C.

Як видно, кількості та розмірів радіаторів цілком достатньо для ефективного охолодження компонентів плати.

Живлення процесора реалізоване на базі двох 8-контактних роз'ємів ATX12V, що цілком логічно, враховуючи немаленьке енергоспоживання багатоядерників AMD Ryzen 7000.

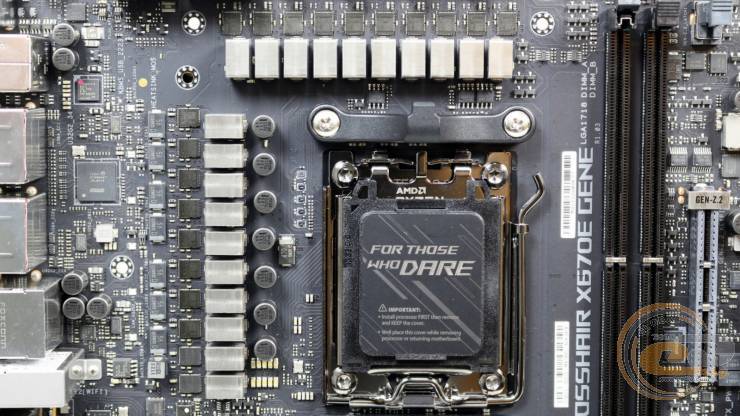

Саме живлення здійснюється за 16+2-фазною спареною схемою для обчислювальних ядер і додаткових вузлів.

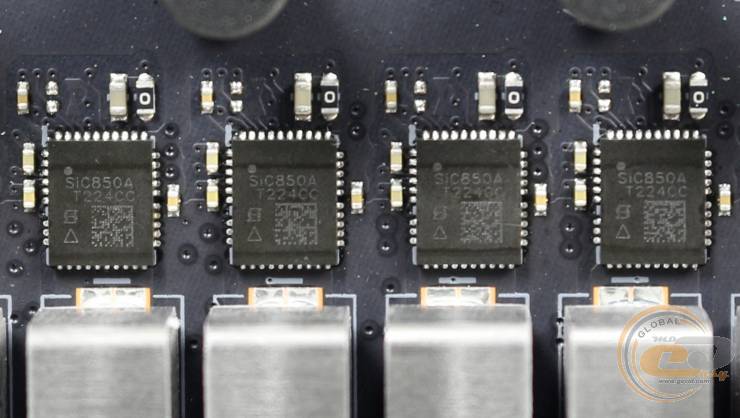

А елементна база плати складається з твердотільних конденсаторів, феритових дроселів та мікросхем SiC850A (T224CC).

Для розширення функціональності ASUS ROG CROSSHAIR X670E GENE є всього два слоти:

1. PCI Express 5.0 x16 (у режимі х16);
2. PCI Express 4.0 x16 (у режимі х1);

Що приємно, верхній із них обладнаний підсиленою конструкцією для підтримки важких і габаритних відеокарт.

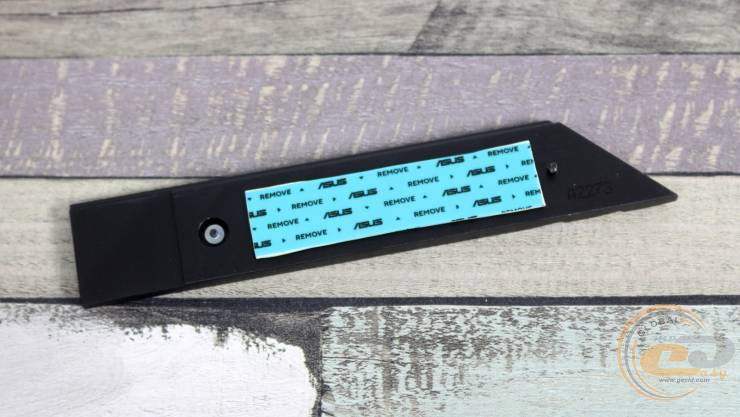

Також не забуваймо про комплектний адаптер для встановлення габаритних графічних прискорювачів.

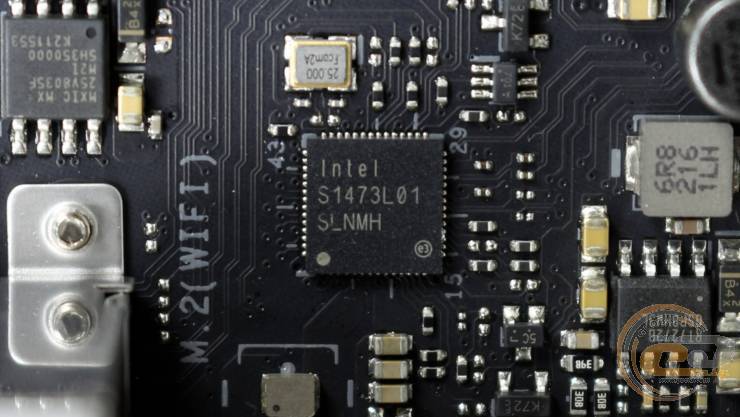

Для підтримки мережевих з'єднань слугує LAN-контролер Intel I225-V (SLNMH), здатний передавати інформацію зі швидкістю до 2,5 Гбіт/с.

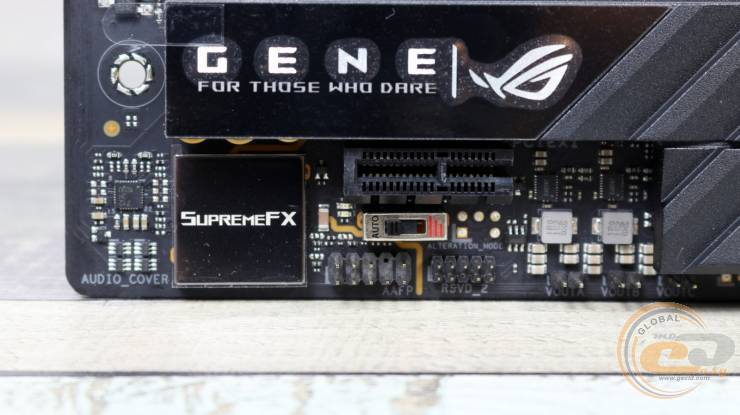

Звукова підсистема SupremeFX розглянутої материнської плати тут також у передовому виконанні. Вона основана на 8-канальному HDA-кодеку Realtek ALC4080, який співпрацює з підсилювачем Savitech SV3H712 AMP та аудіоконденсаторами.

І, звісно ж, на місці екранування цієї підсистеми від решти плати.

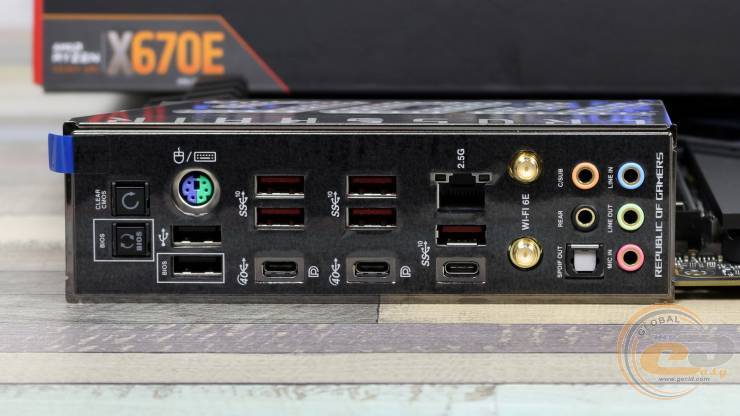

На інтерфейсну панель ASUS ROG CROSSHAIR X670E GENE виведені наступні порти та кнопки:

• 1 х кнопка оновлення BIOS
• 1 x кнопка скидання налаштувань CMOS
• 1 x PS/2 (комбінований)
• 2 x USB 2.0 (один із них дозволить оновити BIOS)
• 2 x USB4 з можливістю виведення відеосигналу
• 5 х USB 3.2 Gen 2 Type-A
• 1 х USB 3.2 Gen 2 Type-C
• 1 x RJ45
• 2 х конектори антен
• 1 x Optical S/PDIF out
• 5 x позолочені аудіопорти

Тішить підтримка бездротових інтерфейсів Wi-Fi 6 і Bluetooth 5.3, до того ж антена іде в комплекті постачання.

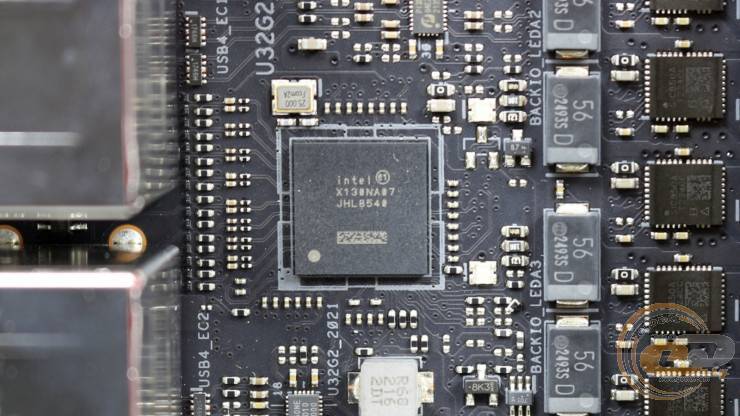

Також виділимо наявність десяти USB-портів, включаючи два стандарту USB4 з пропускною здатністю 40 Гбіт/с. Останні реалізовані завдяки контролеру Intel JHL8540. До речі, вони також дозволяють транслювати відеосигнал в роздільній здатності 8K.

На завершення цієї частини огляду як зазвичай кілька рядків про організацію активного охолодження.

В наявності сім 4-контактних роз'ємів (позначені цифрою “4”) з підтримкою ШІМ-регулювання швидкості їх обертання. Два з них слугують для системи охолодження CPU, ще один призначений для під’єднання помпи, а чотири інші — для корпусних вентиляторів.

UEFI BIOS

Тестована плата ASUS ROG CROSSHAIR X670E GENE використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, а й здійснювати розгін. А для моніторингу можна використовувати або праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

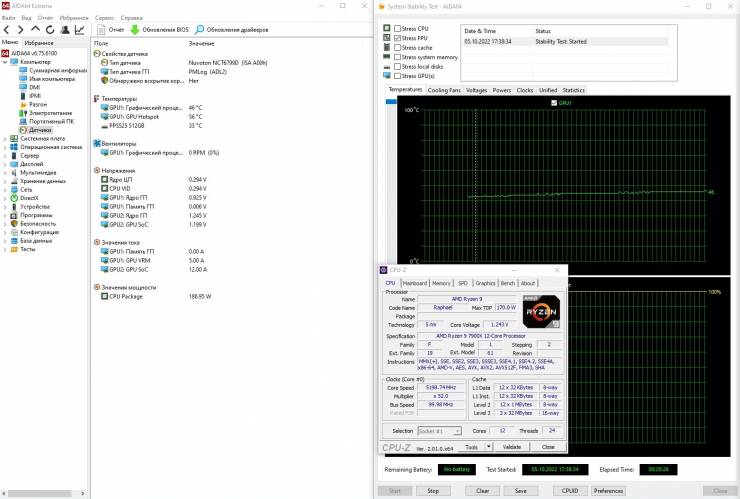

Без розгону частота тестового процесора AMD Ryzen 9 7900X склала стабільні 5,2 ГГц для усіх ядер при напрузі 1,243 В. Троттлінгу не було, а енергоспоживання усієї системи склало 270 Вт.

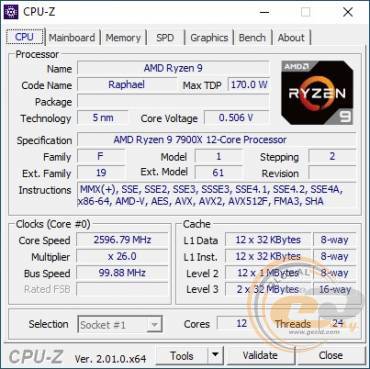

А на цих двох скріншотах видно мінімальне - 2,6 ГГц і максимальне - 5,275 ГГц значення частоти процесора, які нам вдалося зафіксувати.

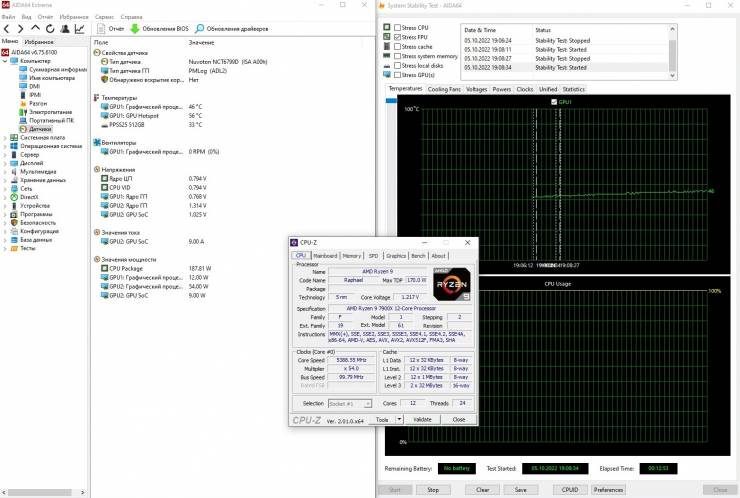

За допомогою автоматичного розгону частота Ryzen 9 7900X виросла майже до 5,375 ГГц при напрузі 1,217 В. На жаль, значення температури CPU були недоступними для моніторингу.

Для ручного ж розгону ми встановили частоту на рівні 5,4 ГГц, а напругу зафіксували на рівні 1,3 В. У такому режимі система запустилась і спокійнісінько пройшла тест AIDA Stress FPU протягом 12 хвилин без яких-небудь ознак нестабільної роботи.

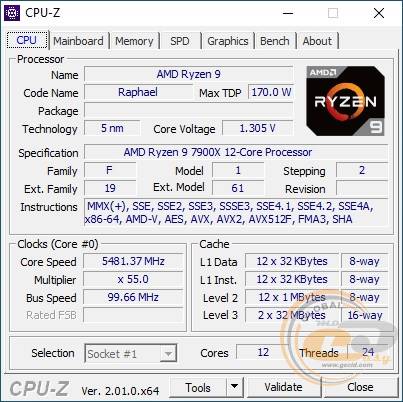

Тому ми спробували підняти ставки. А саме — частота 5,5 ГГц, напруга 1,305 В. У такому режимі система також запустилася, але тест AIDA Stress FPU вже був їй не під силу.

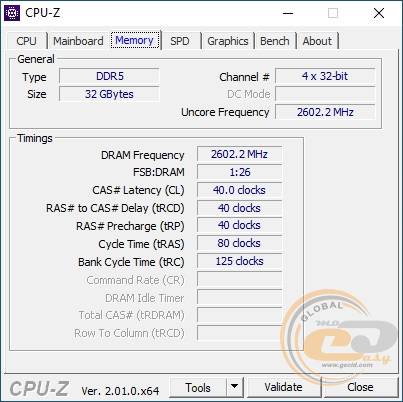

Модулі оперативної пам'яті DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32 (2 х 16 ГБ) під час тестування вдалося запустити на частоті XMP-профіля DDR5-5200 МГц.

Ми на цьому, звісно ж, не зупинилися, і нам при тих же таймінгах підкорилися частота 5400 МГц.

Тестування

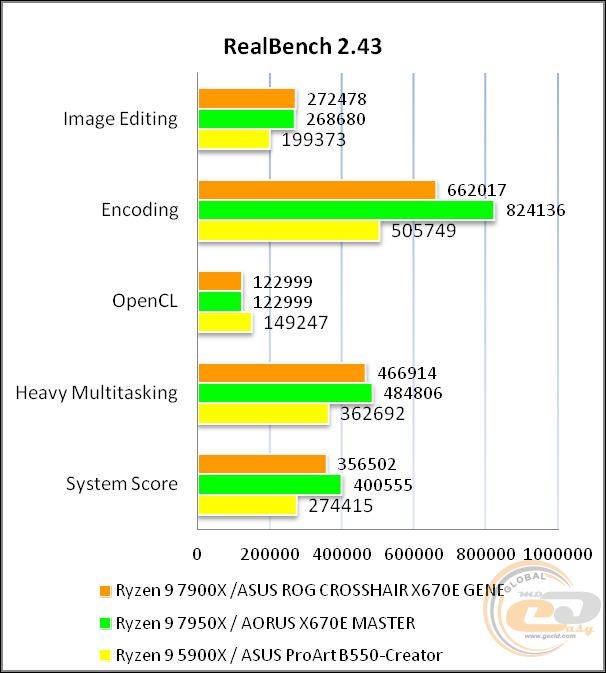

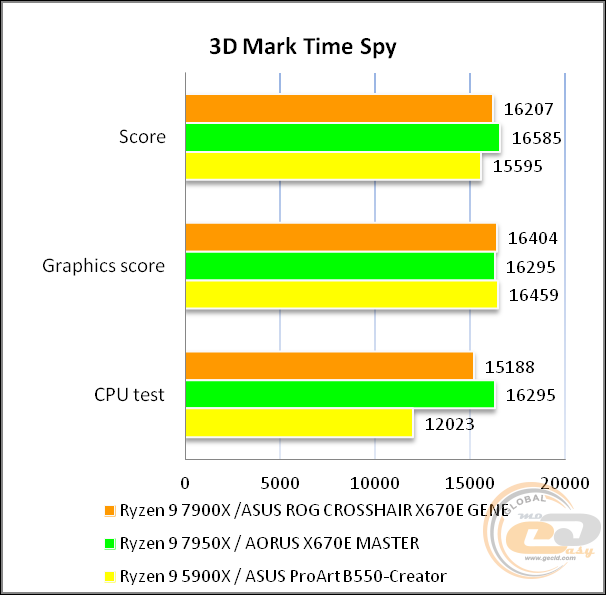

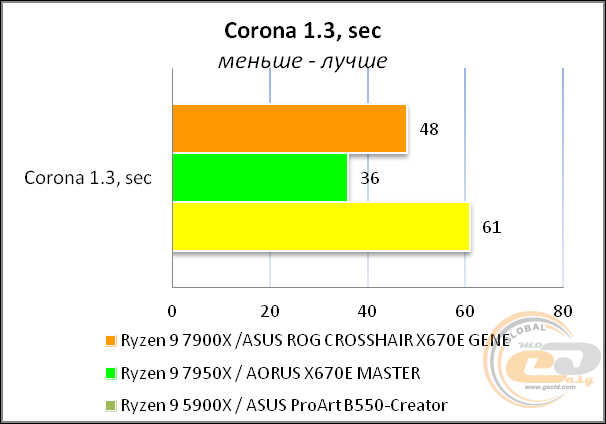

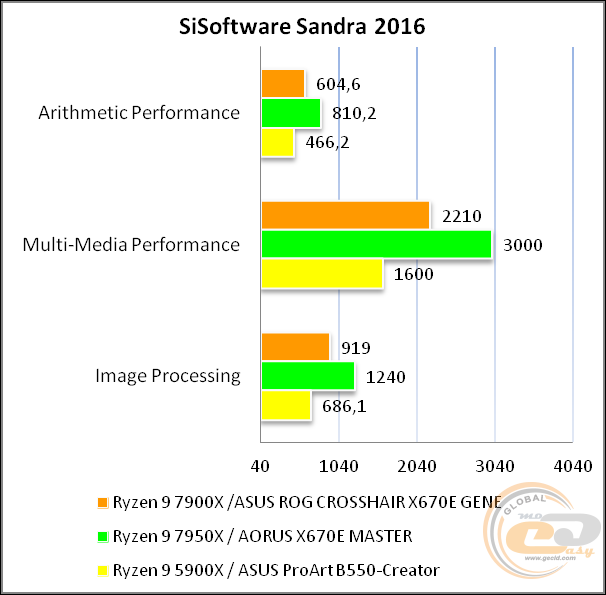

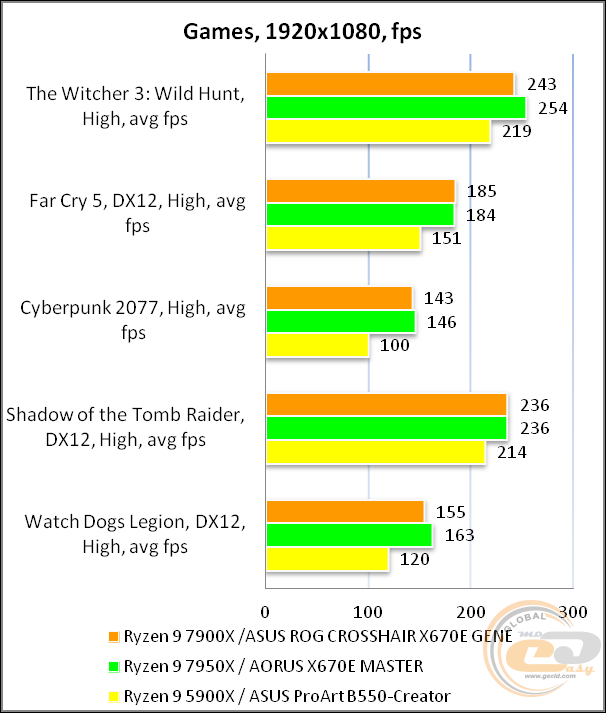

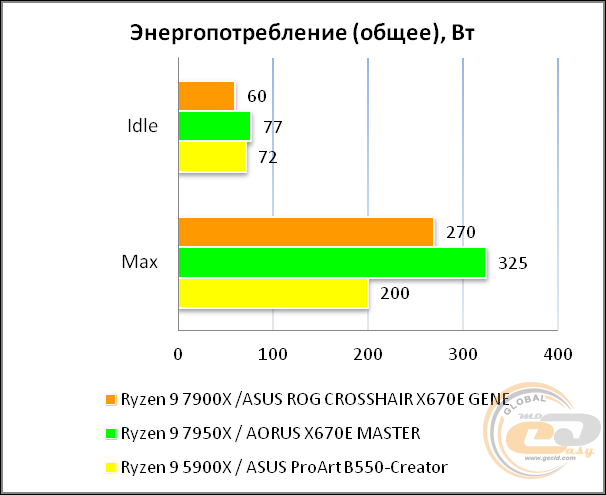

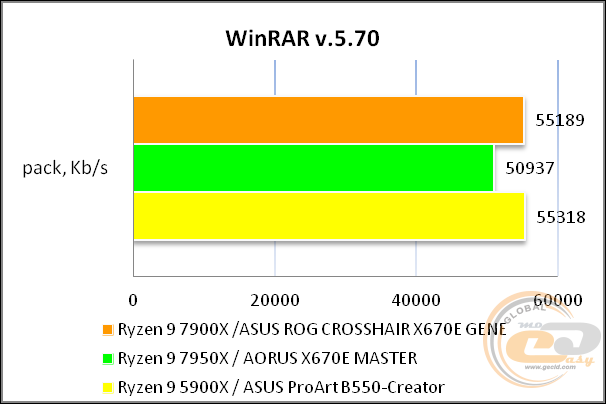

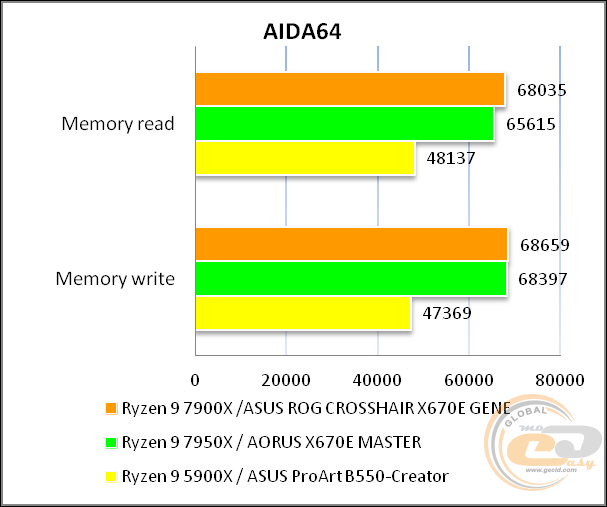

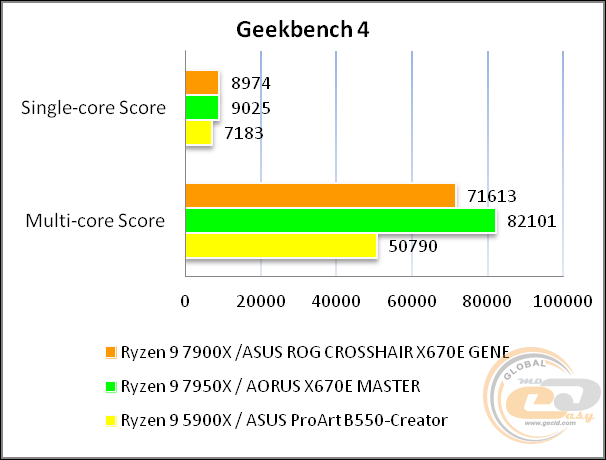

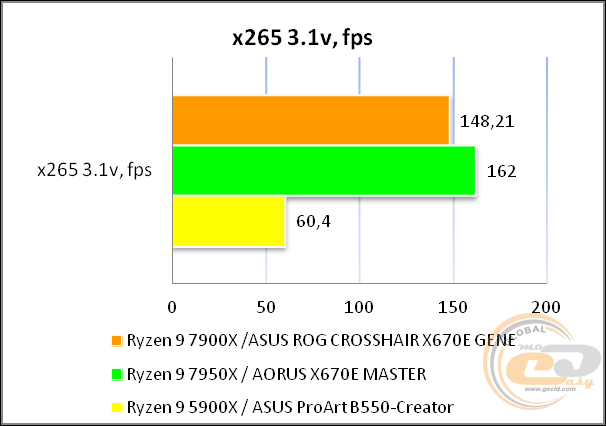

Для перевірки можливостей материнської плати ASUS ROG CROSSHAIR X670E GENE використовувалося таке обладнання:

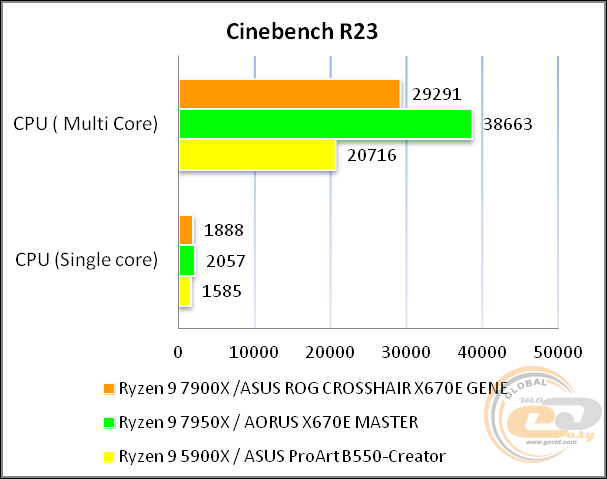

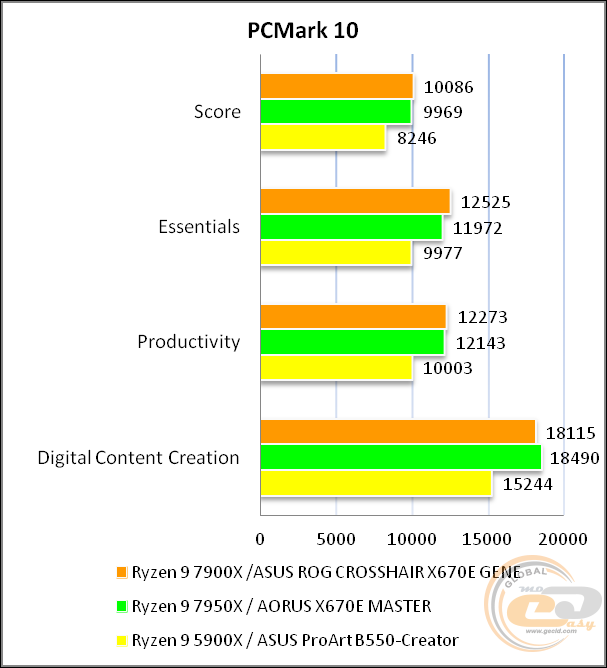

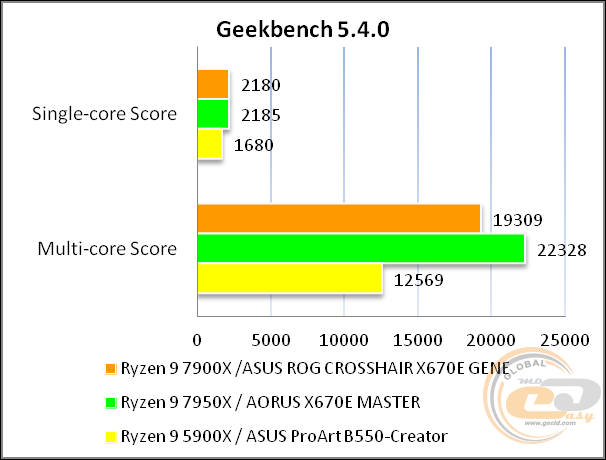

Закономірно, з процесором AMD Ryzen 9 7900X показники тестованої плати зазвичай опинялися між двох інших з Ryzen 9 7950X та Ryzen 9 5900X на “бортах”. Хоча бували і винятки, коли 7900-ий виривався уперед. До речі, система на основі останнього виявилася на 55 Вт більш енергоефективною в порівнянні з такою на основі флагмана.

І все ж тут ми тестуємо можливості плати. А вона свою роль виконала на відмінно, забезпечивши стабільність роботи системи в усіх наведених сценаріях.

Тестування звукового тракту на основі кодека Realtek ALC4080 та підсилювача Savitech SV3H712 AMP

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Звукова підсистема на основі кодека Realtek ALC4080 та підсилювача Savitech SV3H712 AMP демонструє дуже високу якість звуку — з такою навряд чи хтось захоче докуповувати дискретну аудіокарту.

Підсумок

Коли мова іде про висококласні материнські плати, то в цій категорії ми більше звикли бачити рішення формату E-ATX чи хоча б ATX. Втім, компанії ASUS вдалося створити ASUS ROG CROSSHAIR X670E GENE на топовому чіпсеті  AMD X670E з цілим набором цікавих опцій, помістивши її начинку на відносно компактній microATX-платі.

Щоправда, на основну PCB влізло не все. Так, на ній є лише один слот M.2, тоді як два інші реалізовані на окремій дочірній платі. Остання іде в комплекті, вставляється у слот ROG GEN-Z.2 і оснащена габаритним радіатором для охолодження накопичувачів. На жаль, її застосування зменшило кількість слотів для оперативної пам’яті до двох.

Загалом же у випадку з новинкою чітко видно бажання виробника зробити все на вищому рівні. Так, на тильній панелі знайшлося місце для пари USB4, які можна використовувати для виведення відеосигналу. Звукова система окрім топового кодека Realtek ALC4080 отримала ще й підсилювач Savitech SV3H712 AMP. Мережевий контролер дозволяє передавати до 2,5 Гбіт інформації щосекунди. Комплектний бездротовий модуль з виносною антеною підтримує найсучасніший стандарт Wi-Fi 6 у трьох частотних діапазонах. А поєднання габаритних радіаторів та 16+2-фазного живлення дозволяє застосовувати топові AMD Ryzen 9 7000, та ще й до того ж у розгоні.

В підсумку ASUS ROG CROSSHAIR X670E GENE — це передова і дуже функціональна материнська плата, яка цілком може зайняти місце в складі дуже потужного і водночас порівняно компактного комп’ютера.

Переваги:

• 16+2-фазна підсистема живлення процесора і якісна елементна база;
• хороша стабільність при розгоні 170-ватного CPU;
• ефективне охолодження;
• підсилений слот для відеокарти;
• 2,5-гігабітний LAN-контролер;
• підтримка шини PCI Express 5.0;
• встановлений модуль бездротових інтерфейсів Wi-Fi 6 (в трьох діапазонах) / Bluetooth 5.3;
• підтримка трьох слотів M.2 Socket 3;
• три колодки для світлодіодних стрічок;
• сім конекторів для під’єднання вентиляторів та СРО;
• дуже якісна аудіопідсистема;
• відмінний набір портів на інтерфейсній панелі;
• наявність пари USB4 з можливістю передачі відеосигналу;
• підтримка передачі до 60 Вт через USB 3.2 Gen 2x2;
• приємний строгий дизайн;
• дуже багата комплектація.

Особливості:

• наявність лише пари DIMM-слотів
