Огляд і тестування материнської плати ROG CROSSHAIR VI HERO: флагман для фанатів AMD

Назва «ROG CROSSHAIR» вже давно й добре знайома всім шанувальникам «червоного табору», оскільки саме в цю серію входять флагманські материнські плати компанії ASUS, призначені для процесорів AMD. Лінійка стартувала в далекому 2007 році з плати ASUS CROSSHAIR для платформи Socket AM2 і ось уже протягом десяти років радує своїх шанувальників сучасними рішеннями для складання ігрових і оверклокерських систем.

ROG CROSSHAIR VI HERO

Звичайно, компанія ASUS не могла обійти стороною старт продажів нових процесорів AMD Ryzen і представила оновлену модель цієї серії в ролі флагманського рішення станом на перше півріччя  2017. ROG CROSSHAIR VI HERO, а саме таку назву отримала новинка, виконана на топовому чіпсеті AMD X370 і пропонує відмінні можливості для сучасних систем високого рівня.

Специфікація

Модель

ROG CROSSHAIR VI HERO

Чипсет

AMD X370

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen, сьоме покоління AMD A / Athlon для платформи Socket AM4

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3200 МГц (AMD Ryzen) або DDR4-2400 МГц (AMD A / Athlon)

Слоти розширення

2 x PCI Express 3.0 x16 (AMD Ryzen (x16 / x8+x8) або AMD A / Athlon (x8+x0))

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4 (SATA для AMD A / Athlon))

8 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211AT (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблоків СВО (4-контактні)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

1 x M.2 Wi-Fi

1 x RJ45

4 x USB 2.0

8 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

1 х кнопка «USB BIOS Flashback»

1 х кнопка «Скидання CMOS»

Внутрішні порти I/O

1 x USB 3.1 Gen 2

1 x USB 3.1 Gen 1 з підтримкою підключення двох USB 3.1 Gen 1

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 x TPM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.8

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ROG CROSSHAIR VI HERO ROG CROSSHAIR VI HERO

Материнська плата постачається в традиційній картонній коробці, оформленій у фірмових кольорах серії ROG. На її сторонах можна знайти технічні характеристики і опис деяких цікавих особливостей новинки.

ROG CROSSHAIR VI HERO

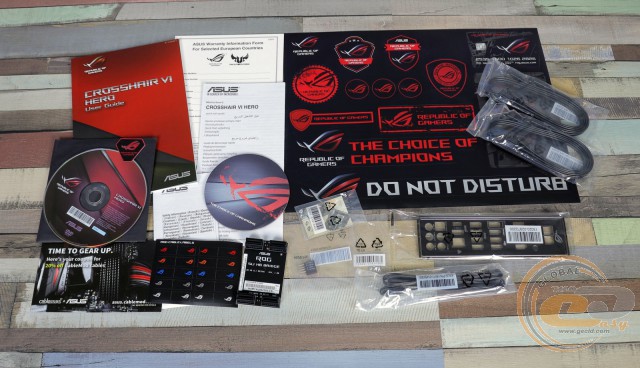

Комплект постачання цілком відповідає високому рівню моделі ROG CROSSHAIR VI HERO. Крім звичного диска з ПЗ і набору паперової документації, в коробці ми виявили:

  • чотири SATA-шлейфи ;
  • набір ASUS Q-Connectors, який значно полегшує процес підключення фронтальної панелі корпуса ПК;
  • місток 2-Way NVIDIA SLI;
  • набір маркувальних наліпок;
  • набір наліпок ROG;
  • картонну підставку під чашку;
  • кабель підключення світлодіодної стрічки.

Дизайн і особливості плати

ROG CROSSHAIR VI HERO

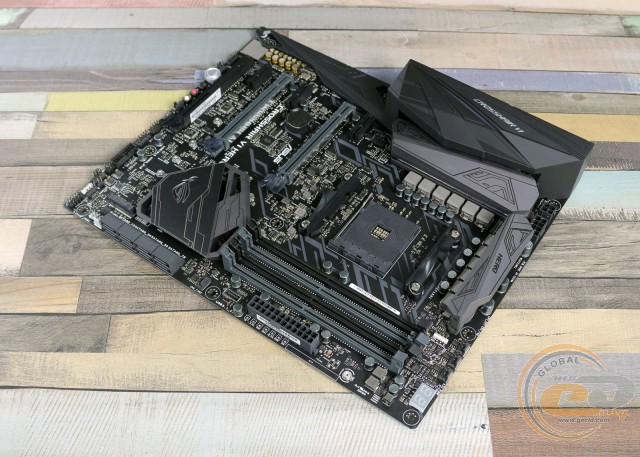

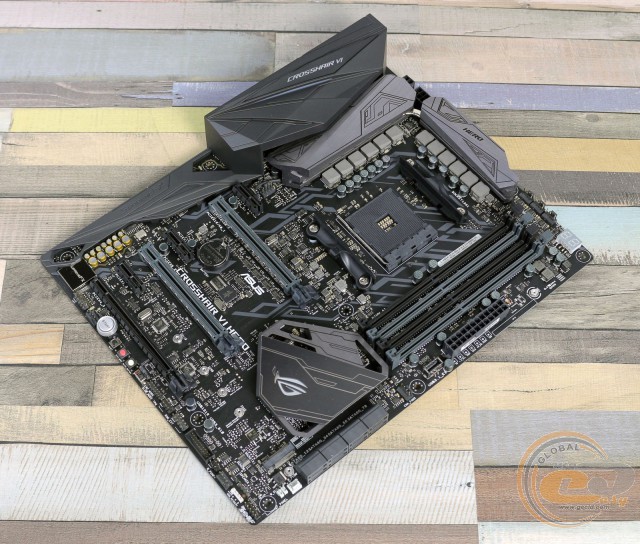

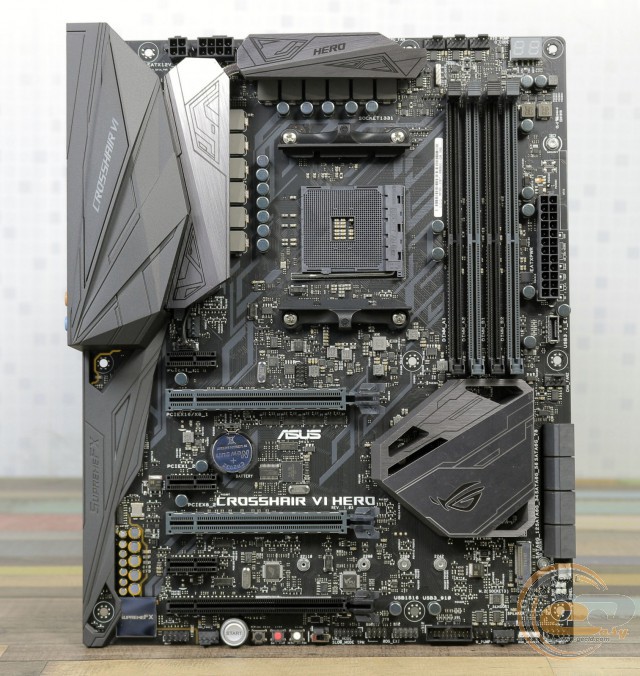

В основі ROG CROSSHAIR VI HERO використана друкована плата формату ATX (305 x 244 мм) з чорним матовим покриттям. Загальний вигляд новинки дуже строгий і стриманий: як бачимо, компанія ASUS з кожним наступним поколінням пристроїв даної лінійки поступово відмовляється від яскравих забарвлень. Також можна виділити наявність захисного кожуха над інтерфейсною панеллю.

ROG CROSSHAIR VI HERO

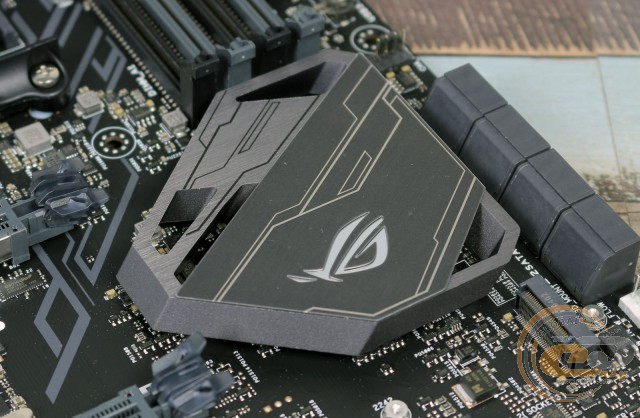

В даному випадку кожух виконує не лише захисну та декоративну функцію, але є також однією з двох зон LED-підсвічування ASUS AURA Sync з регулюванням, тоді як другий елемент з підсвічуванням – це радіатор на чіпсеті.

ROG CROSSHAIR VI HERO ROG CROSSHAIR VI HERO

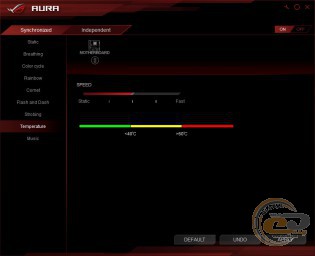

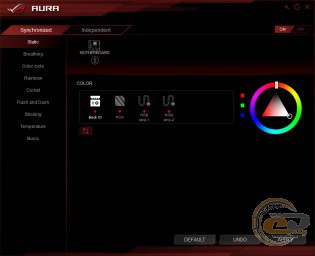

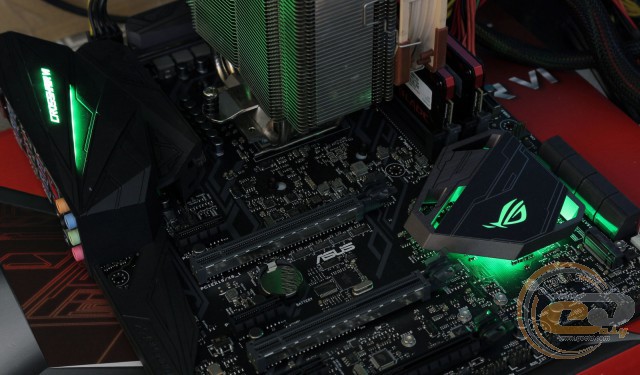

Обидві зони можуть налаштовуватися незалежно один від одного, а саме підсвічування може не лише просто горіти певним кольором, але й виступати в ролі світломузики, пульсувати чи наочно відображати за допомогою кольору температуру процесора, спалахуючи червоним у разі перевищення позначки в 60°С.

ROG CROSSHAIR VI HERO

Що ж стосується зручності складання системи та компонування набортних елементів, то все виконано на вищому рівні і жодних претензій у нас не виникло, незважаючи на доволі велику кількість додаткових кнопок і роз'ємів.

ROG CROSSHAIR VI HERO

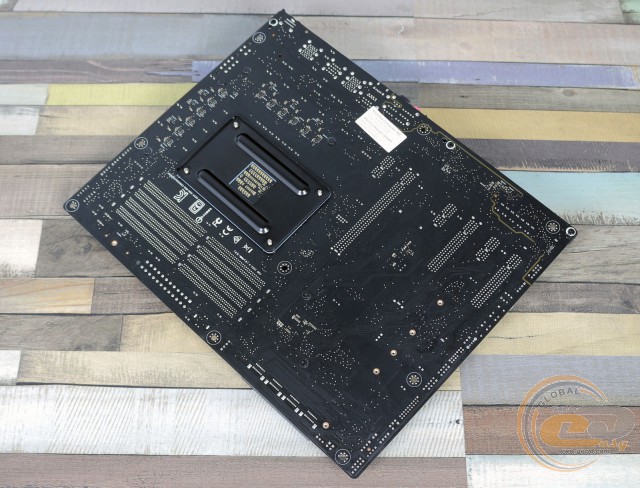

Глянувши на зворотну сторону друкованої плати, можна відзначити лише традиційну опорну пластину процесорного роз'єма, а також той факт, що всі три радіатори закріплені за допомогою гвинтів.

ROG CROSSHAIR VI HERO

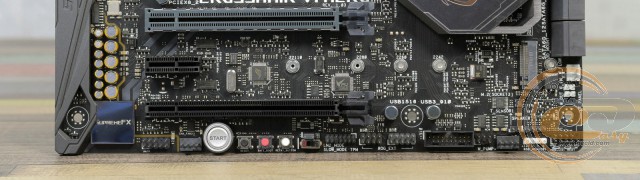

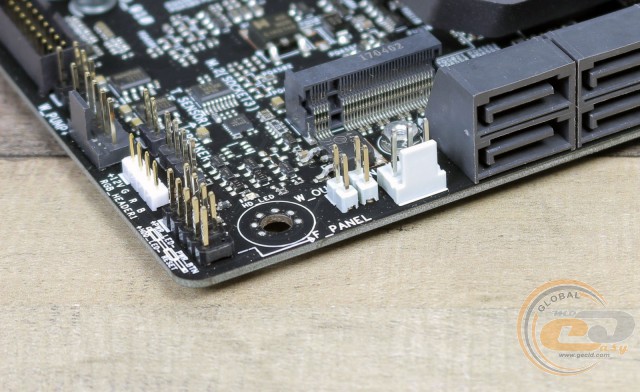

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіороз'ємів фронтальної панелі, кнопки «Ввімкнення», «Перезавантаження» та «ReTry», перемикач режиму «Slow mode», джампер LN2, порт TPM, роз'єми підключення системного вентилятора та світлодіодної стрічки, колодка підключення фронтальної панелі й роз'єм температурного датчика. Додатково відзначимо дві колодки для активації портів USB, одна з яких поєднана з роз'ємом ROG_EXT і слугує для підключення двох портів USB 2.0, тоді як друга призначена для USB 3.1 Gen 1. Всього на платі силами чіпсета реалізовано підтримку шести портів USB 2.0: двох внутрішніх і чотирьох зовнішніх. Що ж стосується USB 3.1 Gen 1, то їх десять: вісім зовнішніх і два внутрішніх.

ROG CROSSHAIR VI HERO

Окремо виділимо групу елементів у правому нижньому кутку, де зосередилися роз'єми підключення системного вентилятора та водоблока СВО, а також три роз'єми для моніторингу стану роботи системи СВО, за допомогою яких ви зможете отримувати оперативні дані про температуру й потік рідини в системі.

ROG CROSSHAIR VI HERO

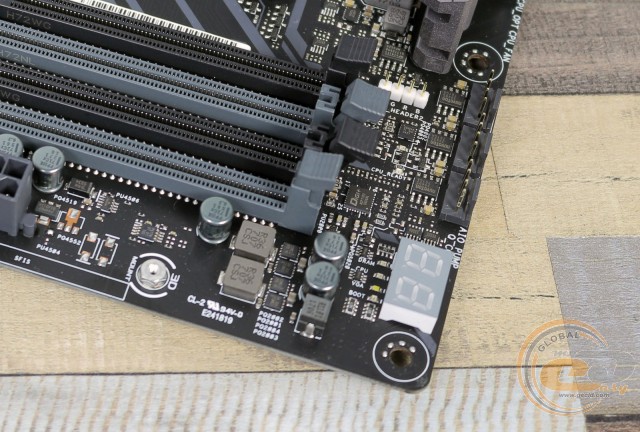

У верхньому правому кутку розташувався діагностичний LED-індикатор і друга колодка підключення світлодіодної стрічки.

ROG CROSSHAIR VI HERO

ROG CROSSHAIR VI HERO

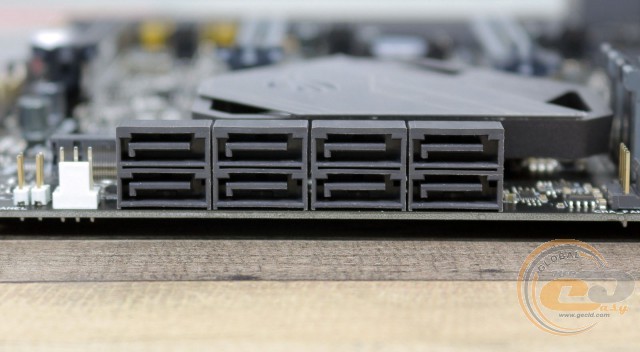

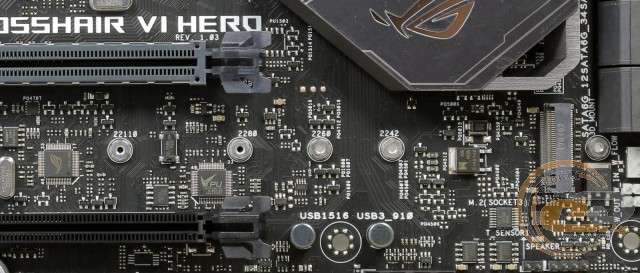

Можливості з організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280, M.2 22110) і вісьмома портами SATA 6 Гбіт/с. Відзначимо, що при встановленому процесорі AMD Ryzen порт M.2 підтримує як SATA, так і PCIE 3.0 x4 накопичувачі, тоді як для рішень AMD A / AMD Athlon можлива робота лише в режимі SATA.

ROG CROSSHAIR VI HERO

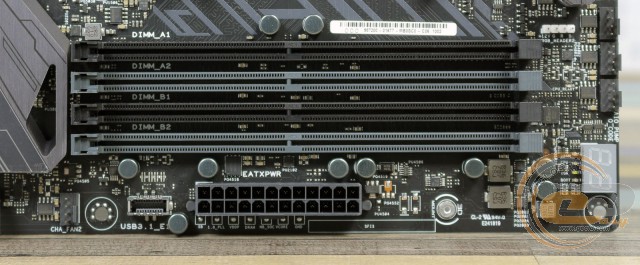

Системна плата ROG CROSSHAIR VI HERO оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3200 МГц (AMD Ryzen) або до 2400 МГц (AMD A / AMD Athlon). Максимальний об’єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.

Додатково відзначимо колодку підключення виносної панелі з USB 3.1 Gen 2. Всього на платі за допомогою контролерів ASMedia ASM1143 реалізовано підтримку трьох портів USB 3.1 Gen 2: одного внутрішнього і двох на інтерфейсній панелі.

ROG CROSSHAIR VI HERO

ROG CROSSHAIR VI HERO

Система охолодження плати складається з трьох основних алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою для поліпшення відведення тепла. В процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета  – 35°C (при розгоні – 39,7°C);
  • верхній радіатор охолодження елементів підсистеми живлення  – 38°C (при розгоні − 41,5°C);
  • нижній радіатор охолодження елементів підсистеми живлення  – 39,1°C (при розгоні − 41,3°C);
  • дроселі підсистеми живлення  – 49,4°C (при розгоні − 53,4°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію.

ROG CROSSHAIR VI HERO

ROG CROSSHAIR VI HERO

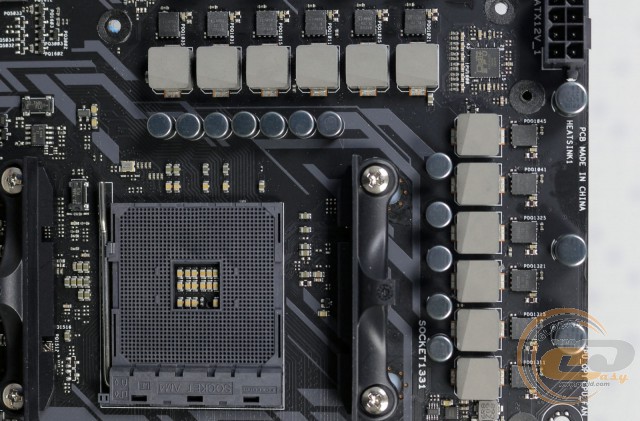

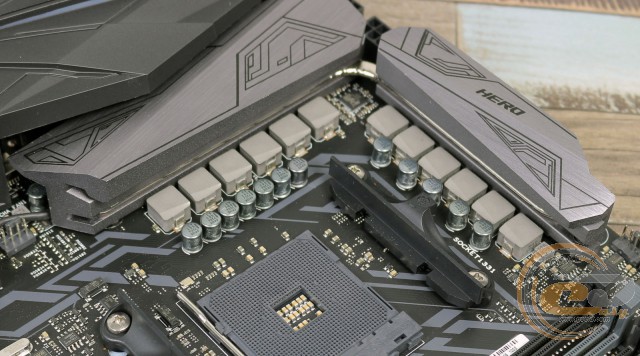

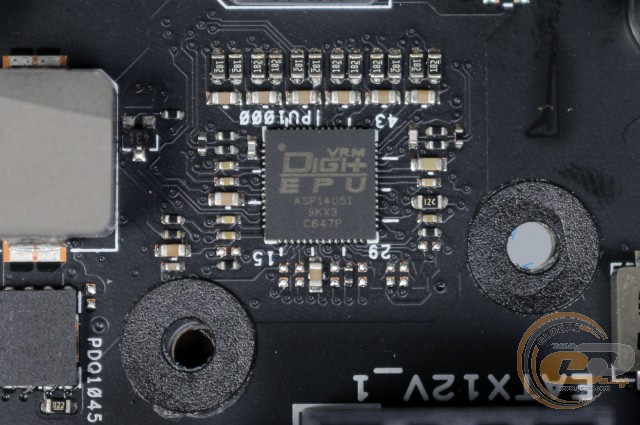

Живлення процесора здійснюється за 12-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються мікросхеми TI NexFET, дроселі MicroFine і конденсатори 10K Black Metallic.

ROG CROSSHAIR VI HERO

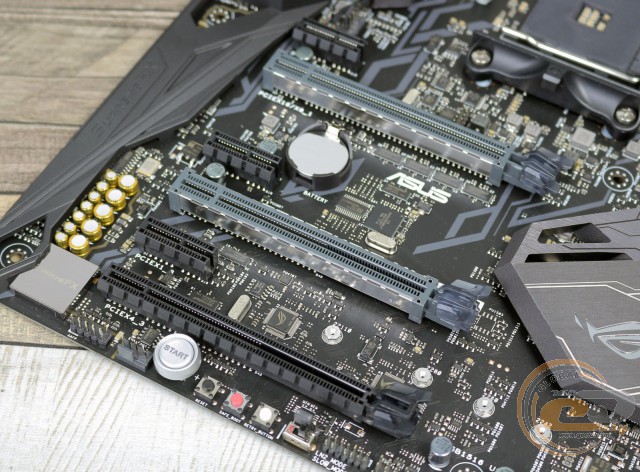

Для розширення функціональності користувачеві доступні шість слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або x8);
  3. PCI Express 2.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 2.0 x1;
  6. PCI Express 2.0 x16 (у режимі x4).

З трьох слотів PCI Express x16 до процесора підключені лише два (з посиленою конструкцією роз'ємів), які й ділять між собою всі доступні 16 процесорних ліній стандарту PCIe 3.0 (у разі використання CPU серії AMD Ryzen). У свою чергу третій слот підключений до чіпсета й використовує лише 4 лінії. До того ж він ділить пропускну спроможність зі слотами PCI Express 2.0 x1, тому вона буде обмежена однією лінією в разі встановлення плати розширення в будь-який з роз'ємів PCI Express 2.0 x1.

Окремо відзначимо, що в разі встановлення одного з процесорів AMD A / AMD Athlon пропускна спроможність першого PCI Express 3.0 x16 буде обмежена вісьмома лініями, тоді як другий слот буде взагалі відключений.

ROG CROSSHAIR VI HERO

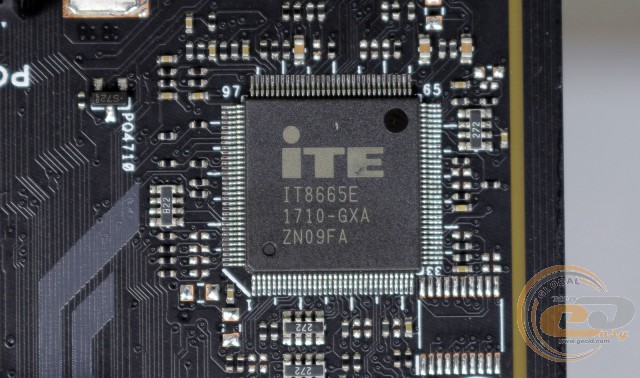

Можливості Multi I/O покладено на мікросхему ITE IT8665E, яка забезпечує моніторинг.

ROG CROSSHAIR VI HERO

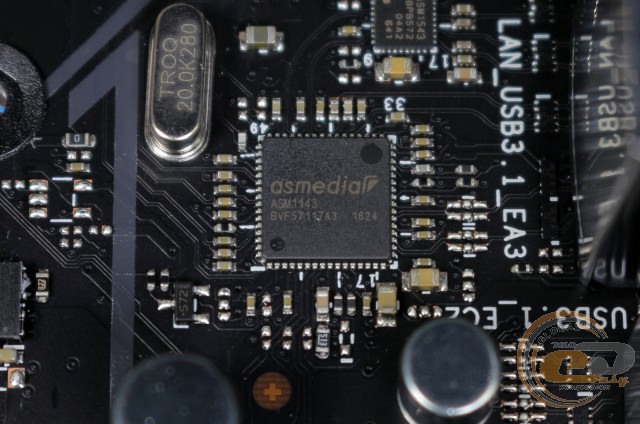

Коректна робота трьох портів USB 3.1 Gen 2 забезпечена силами мікросхеми ASMedia ASM1143.
