Огляд материнської плати ASUS Rampage III GENE

29-09-2010

Сьогодні ми розглянемо ще одну материнську плату від ASUS, що належить до серії ROG на флагманському наборі мікросхем Intel X58 Express. Як правило, всі продукти ASUS даної серії – це безкомпромісні рішення, що мають максимальні можливості та призначені для людей, яких не сильно турбує фінансовий бік питання. Материнські плати ASUS Rampage III Extreme і ASUS Rampage III Formula , що вже побували в нашій тестовій лабораторії, є продуктами саме цієї категорії. У розглянутій сьогодні материнській платі ASUS Rampage III GENE реалізований дещо інший підхід. Вона також належить до серії ROG і позиціонується як рішення для оверклокерів і ентузіастів комп'ютерних ігор, але вже за більш привабливою вартістю. Досягти зниження ціни дозволила головним чином реалізація плати в компактному форматі MicroATX і деякі мінорні спрощення в дизайні PCB. Тут перейдемо безпосередньо до огляду ASUS Rampage III GENE і довідаємося, наскільки вона зможе підійти серйозним оверклокерам і ентузіастам комп'ютерних ігор.

ASUS Rampage III GENE

Специфікації материнської плати ASUS Rampage III GENE:

Виробник

ASUS

Модель

Rampage III GENE

Чіпсет

Intel X58/ ICH10R

Процесорний роз’єм

LGA 1366

Підтримувані процесори

Intel Core i7 Extreme/ Core i7

Використовувана пам'ять

DDR3 2200(O.C.)/2133(O.C.)/2000(O.C.)/1800(O.C.)/1600/1333/1066 Non-ecc

Підтримка пам'яті

6 x 1,5 В DDR3 DIMM триканальної архітектури до 24 ГБ
 Підтримка пам'яті non-ECC і Extreme Memory Profile (XMP)

Слоти розширення

2 x PCIe 2.0 x16 (x16/x16)
 1 x PCIe 2.0 x4
 1 x PCI 2.2

Підтримка Multi-GPU технологій

Підтримує NVIDIA 2-Way SLI
 Підтримує ATI CrossFireX

Дискова підсистема

Чіпсет Intel ICH10R підтримує:
6 x SATA 3.0 Гб/с з підтримкою SATA RAID 0, RAID 1, RAID 5, і RAID 10

SATA 6.0 Гб/с контролер Marvell 9128 підтримує:
2 x SATA 6.0 Гб/с

Звукова підсистема

SupremeFX X-Fi 2, 8-канальний High-Definition Audio кодек

IEEE 1394

Контролер VIA VT6315N підтримує 1 зовнішній і 1 внутрішній порти 1394a

Підтримка LAN

Gigabit Intel PHY

Живлення

24-контактне роз’єм живлення ATX 8-
контактний ATX12V роз’єм живлення

Охолодження

Система охолодження із застосуванням теплової трубки

Роз’єми для вентиляторів

1 x для процесорного кулера
5 x для корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2 порту для клавіатури або миші
2 x USB 3.0 порти
7 x USB 2.0/1.1 портів
1 x eSATA 3Гб/c
1 х S/PDIF оптичний
1 x IEEE 1394a
1 x LAN (RJ45)
6 аудіо роз’єм
1 х кнопка скидання BIOS
1 x кнопка ROG Connect

Внутрішні порти I/O

2 x USB 2.0/1.1
1 x S/PDIF вихід
6 x SATA 6.0 Гб/с
2 x SATA 3.0 Гб/с
2 x IEEE 1394a
Аудіо роз’єми передньої панелі
Роз’єм системної панелі
1 x кнопка Go
1 x кнопка START
1 x кнопка RESET

BIOS

16 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, SM BIOS 2.5, WfM 2.0, ACPI 2.0a
Підтримка DualBIOS

Фірмові технології

ROG Connect
ProbeIt
iROG
GameFirst
CPU Level Up
MemOK!
Extreme Tweaker
Q-Fan Plus
ASUS TurboV EVO
COP EX
ASUS C.P.R.
ASUS MyLogo3
ASUS Fan Xpert
ASUS EZ Flash 2
ASUS CrashFree BIOS 3
ASUS Q-Connector
ASUS Q-Slot
ASUS Q-DIMM

Комплектація

6 x SATA кабелів
2 x SATA 6.0 Гб/с кабелі
1 x SLI міст
1 х ROG кабель
1 х набір стікерів
Набір Q-коннекторів (системна панель, USB і IEEE 1394a)
Інструкція та посібник
1 х DVD з драйверами та ПЗ
Заглушка

Форм-фактор, розміри, мм

MicroATX
244 x 244 мм

Сайт виробника

http://www.asus.ua/

Свіжа версія BIOS і драйвера може бути скачана з сторінки підтримки.

ASUS Rampage III GENE

Упаковка материнської плати ASUS Rampage III GENE виконана в стилі ROG-серії, але має більш компактні габарити в порівнянні з повноформатними продуктами цієї лінійки. Ця коробка також відрізняється відсутністю ручки для перенесення і оглядового віконця на розвороті передньої панелі упаковки.

А на розвороті передньої панелі упаковки можна довідатися про деякі технології, реалізовані на даній платі: ROG Connect, ProbeIt, iROG, CPU Level Up, GameFirst, а також про звукову карту SupremeFX X-Fi 2 і комплектації антивірусом Kaspersky Anti-Virus.

ASUS Rampage III GENE

На звороті упаковки споживач може ознайомитися зі специфікаціями материнської плати ASUS Rampage III GENE.

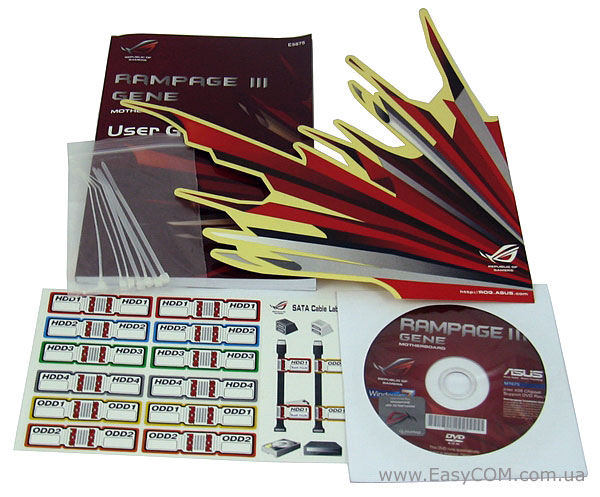

Найбільш доступна модель лінійки ASUS Rampage III має куди більш скромну комплектацію в порівнянні з старшими рішеннями серії, напевно, з метою здешевлення продукту. Виробник не заощадив тільки на кабелях SATA, яких додається вісім штук, два з набору гарантовано відповідають стандарту SATA 3.0.

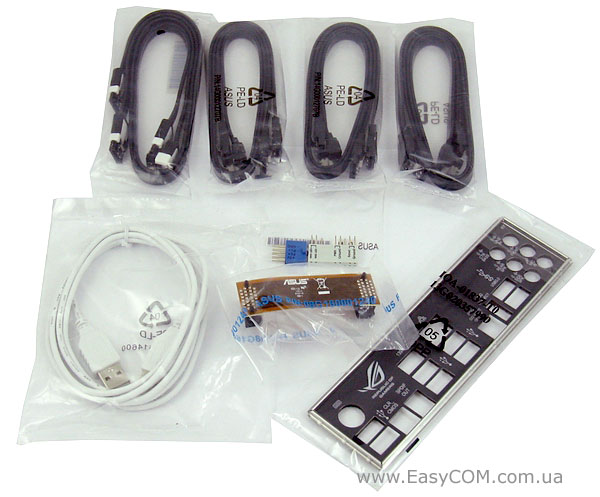

Крім 8-ми кабелів SATA комплект поставки ASUS Rampage III GENE містить у собі:

  • посібник користувача;
  • набір Q-коннекторів;
  • 1 x міст SLI;
  • 1 х кабель ROG;
  • 1 х набір стікерів;
  • заглушку задньої панелі I/O Shield;
  • DVD з драйверами та утилітами.

ASUS Rampage III GENE

ASUS Rampage III GENE

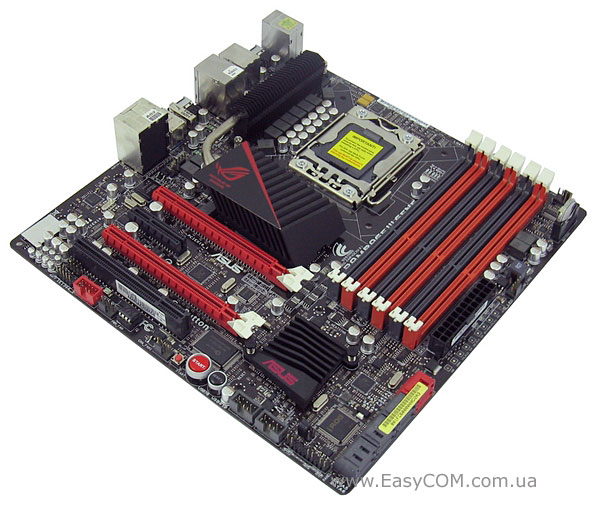

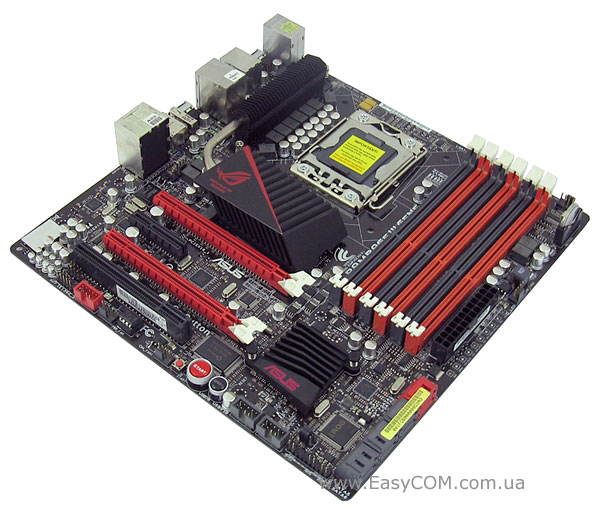

Материнська плата ASUS Rampage III GENE має формат MicroATX, відповідно квадратні габарити і досить вдалий з погляду експлуатації дизайн PCB. 24-контактний і 8-контактний роз’єми живлення зручно розташовані по краям плати. Порти SATA розташовані горизонтально, що неминуче на платі формату MicroATX з декількома роз’ємами PCI Express x16.

ASUS Rampage III GENE

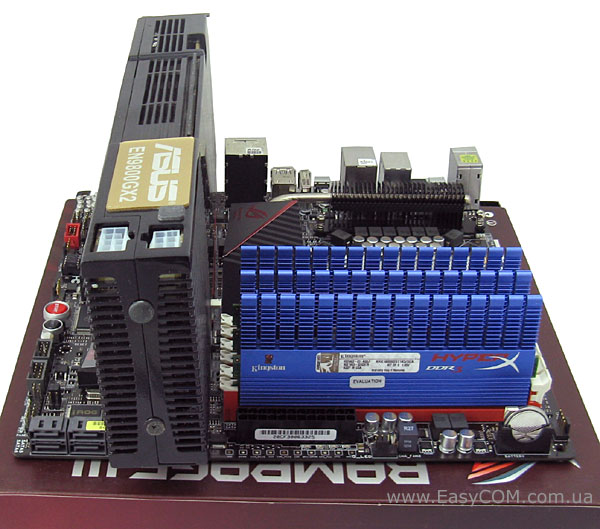

Також варто відзначити, що відеокарта, встановлена у верхній слот PCIex16, не буде заважати витягу модулів пам'яті зі слотів, тому що на них з нижньої сторони засувок немає зовсім.

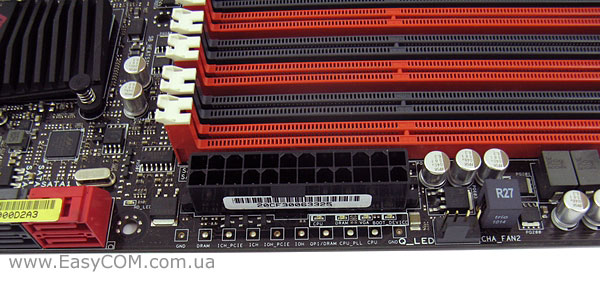

На додаток відзначимо наявність спеціальних контактних платформ поруч з слотами оперативної пам'яті, які призначені для виміру напруги на основних лініях живлення. Дана функція, що має фірмову назву Probeit, буде корисна серйозним оверклокерам.

ASUS Rampage III GENE

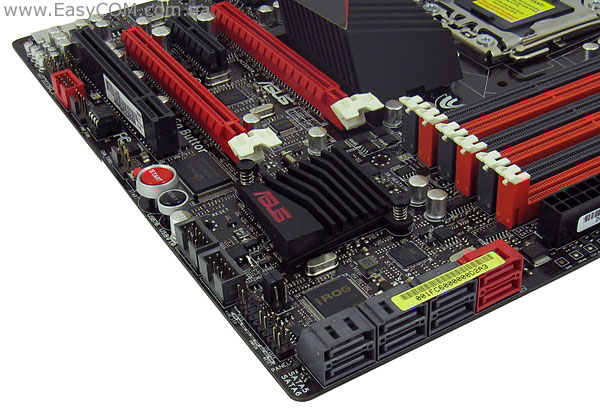

Південний міст Intel ICH10R забезпечує підтримку шести портів SATA з можливістю організації SATA RAID 0, 1, 5 і 10. Крім цього, на платі реалізована підтримка SATA 6.0 Гб/с за допомогою контролера Marvell 9128. Даний чіп координує роботу двох портів SATA 6.0 Гб/с, маркованих червоним кольором.

Серед внутрішніх портів материнської плати ASUS Rampage III GENE можна відзначити наявність чотирьох USB 2.0 і одного порту IEEE 1394a. Крім того, плата підтримує високошвидкісний інтерфейс USB 3.0, який реалізований добре знайомим чіпом NEC D720200F1 - обидва роз’єми USB 3.0 винесені на інтерфейсну панель плати. Інтерфейси FDD, LPT, COM, IDE на цій материнській платі не присутні зовсім.

ASUS Rampage III GENE

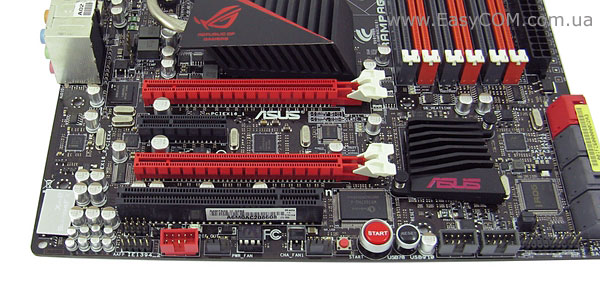

Можливості розширення ASUS Rampage III GENE представлено двома повношвидкісними слотами PCI-Express x16 2.0, одним PCIe 2.0 x4 і одним PCI. Оскільки слоти PCI-Express x16 2.0 досить віддалені один від одного, таке розташування дозволяє створювати потужні ігрові конфігурації з двох відеокарт за допомогою технологій NVIDIA 2-Way SLI або ATI CrossFireX.

ASUS Rampage III GENE

 Для роботи з оперативною пам'яттю на платі ASUS Rampage III GENE встановлено шість 240-контактних слотів DIMM триканальної архітектури. Максимальний об'єм оперативної пам'яті обмежено 24 ГБ, але, нагадаємо, якщо ви вирішите встановити 4 або більше ГБ, то вам буде потрібна 64-розрядна операційна система.

ASUS Rampage III GENE

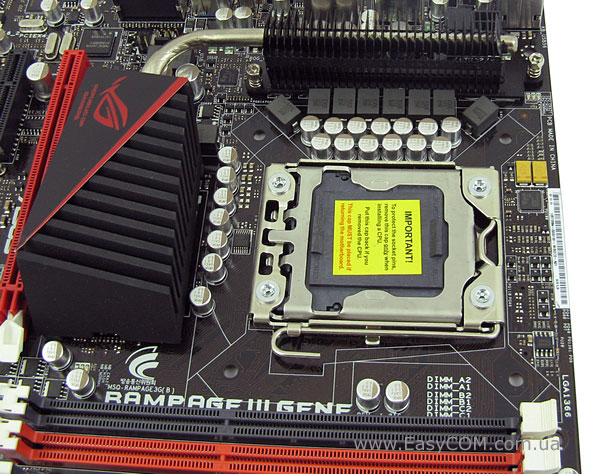

Стабілізатор живлення процесора на ASUS Rampage III GENE виконаний по 8-фазній схемі, яка має керування фірмовим ШІМ-контролером. Вузол живлення процесора використовує високоякісні компоненти - дроселі з феритовою серцевиною і конденсатори полімерного типу. Як і повинно бути, у високорівневих рішеннях, проектованих для розгону, живлення до цього стабілізатора подається через більш надійний 8-контактний роз’єм ATX12V

ASUS Rampage III GENE

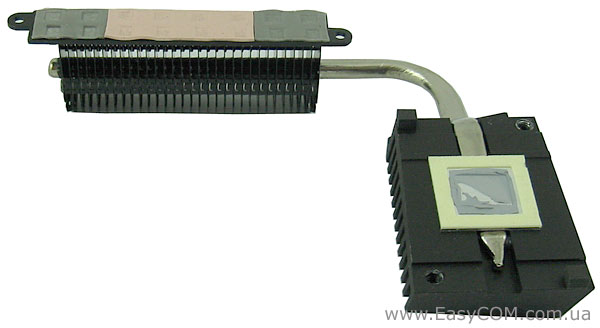

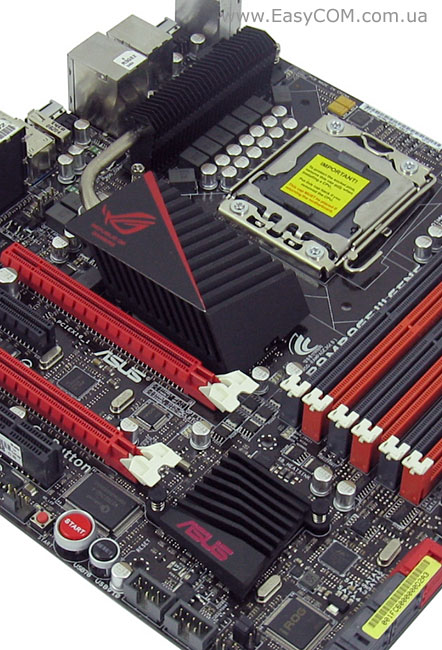

Система охолодження материнської плати ASUS Rampage III GENE складається з невеликого радіатора на південному мосту і зв'язки з радіатора північного мосту та радіатора на MOSFET стабілізатора живлення, які з'єднані тепловою трубкою. Не найкращий спосіб кріплення – на пластмасових кліпсах, має тільки радіатор південного мосту, інше кріпиться до плати на надійних гвинтах.

На основи радіаторів північного і південного мостів нанесений термоінтерфейс, радіатор MOSFET контактує з силовими елементами через термопрокладку. Система охолодження ASUS Rampage III GENE добре справляється з своїми обов'язками: після тривалих навантажень температура на південному мосту становила 46°С, на північному - 42°С, радіаторі на MOSFET – 41,6°C.

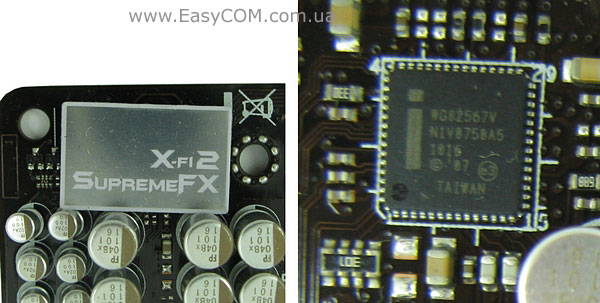

Звукова підсистема материнської плати ASUS Rampage III GENE заснована на HDA-кодеку 8-канального звуку SupremeFX X-Fi 2, який є в дійсності кодеком VIA VT2020 у гарній упаковці. Для підтримки мережних з'єднань слугує гігабітний LAN контролер Intel Ethernet 82567V.

ASUS Rampage III GENE

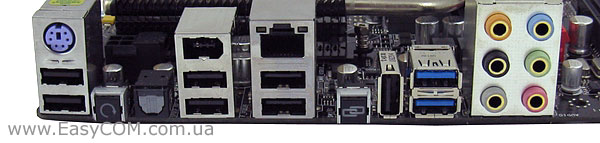

На задню панель ASUS Rampage III GENE виведені наступні порти:

  • 1 x PS/2 порти для клавіатури або миші;
  • 2 x USB 3.0 порти;
  • 7 x USB 2.0/1.1 портів;
  • 1 x eSATA 3Гб/c;
  • 1 х S/PDIF оптичний;
  • 1 x IEEE 1394a;
  • 1 x LAN (RJ45) ;
  • 6 аудіо роз’ємів;
  • 1 х кнопка скидання BIOS;
  • 1 x кнопка ROG Connect.

Перевернений набік роз’єм USB призначається винятково для підключення системи до ноутбука або іншої системи за технологією «ROG Connect», яку ми тестували на материнській платі ASUS Rampage III EXTREME. За допомогою цієї технології досить просто можна проводити розгін і моніторинг системних параметрів.

BIOS

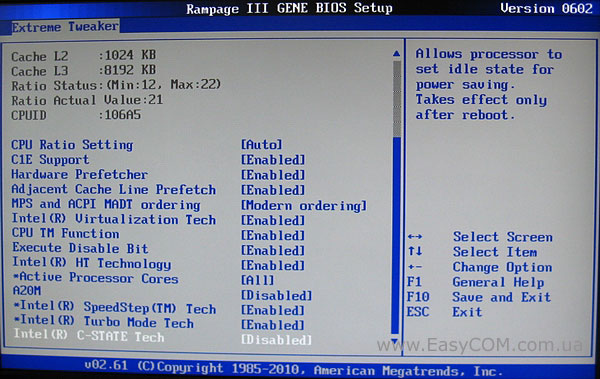

BIOS материнської плати ASUS Rampage III GENE заснований на коді AMI і має значний набір налаштувань для розгону і оптимізації системи. По кількості налаштувань необхідних для розгону та діапазону напруги, BIOS материнської плати ASUS Rampage III GENE нічим не поступається BIOS більш дорогого рішення ASUS Rampage III EXTREME. Інтерфейс в BIOS такий же, у верхньому рядку BIOS можна побачити назву материнської плати і поточну версію прошивання. Численні налаштування розгону згруповані в розділі BIOS «Extreme Tweaker», для зручності сприйняття ми їх звели в наступну таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

C1E, TM2, Intel SpeedStep, Hardware Prefetcher; Execute Disable Bit; Virtualization Technology,
Multi-Threading,
Intel Turbo Boost Teach, Virtualization, Intel C-STATE Tech







ROG Memory Profile

Speedy,
 Flying,
 Lightning



Множник шини QPI

QPI Clock Ratio

x32, x36



Процесорний множник

CPU Ratio Setting

12 – max.

0,5

Частота системної шини, МГц

BCLK Frequency

100 – 500

1

Частота шини PCI Express

PCIE Frequency

100 – 200

1

Дільник для пам'яті

DRAM Frequency

800/1066/1333/1600/1866/2133/2400



Частота UCLK

UCLK Frequency

1600 – 5600

133

Множник шини QPI

QPI Link Dats Rate

Slow Mode, 4800 MT/s, 5866 MT/s, 6400 MT/s



Затримки ОЗП



CAS Latency, RAS to CAS, RAS PRE, RAS ACT, RAS to RAS, REF, WRITE Recovery, READ to PRE, FOUR ACT WIN





CPU Differential Amplitude

700мВ, 800мВ, 900мВ, 1000мВ





CPU Clock Skew

100 – 1500 пс

100 пс



IOH Clock Skew

100 – 1500 пс

100пс



PWM Volt. Control

6 – 10 В



CPU PWM Frequency

250, 500, 750, 1000 кГц



Напруга на процесорі, В

CPU Voltage

0,850000 – 2,5 В

0,00625



CPU PLL Voltage

1,2057 – 2,05375 В

0,01325



QPI/DRAM Core Voltage

1,2 – 2,5 В

0,00625

Напруга на пам'яті

DRAM Bus Voltage

1,20575 – 2,50425 В

0,01325



IOH Voltage

1,1 – 1,908 В

0,01325



IOH PCIE Voltage

1,5105-2,7825В

0,01325

Напруга на південному мосту

ICH Voltage

1,1 – 2,0 В

0,01325



ICH-PCIE Voltage

1,5 – 2,0537 В

0,01325

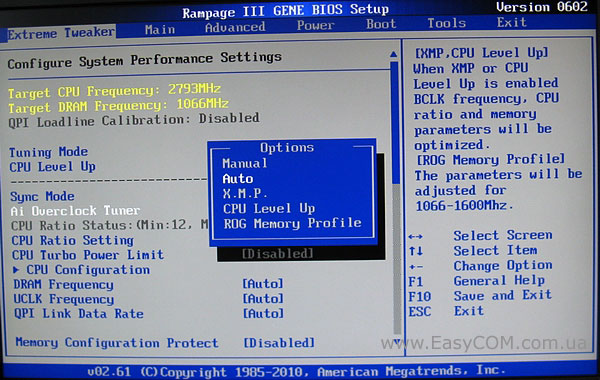

Традиційно, в BIOS материнської плати ASUS Rampage III GENE є декілька режимів налаштування параметрів. Крім автоматичного і ручного режиму налаштування є можливість встановлення профілів X.M.P. оперативної пам'яті і активації фірмової технології CPU Level Up. В пункті «AI Overclock Tuner» можна вибрати той чи інший режим.

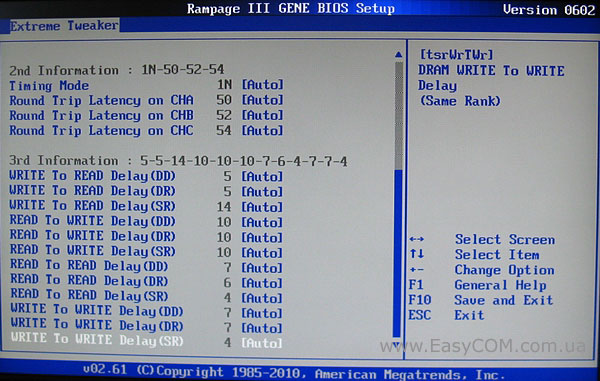

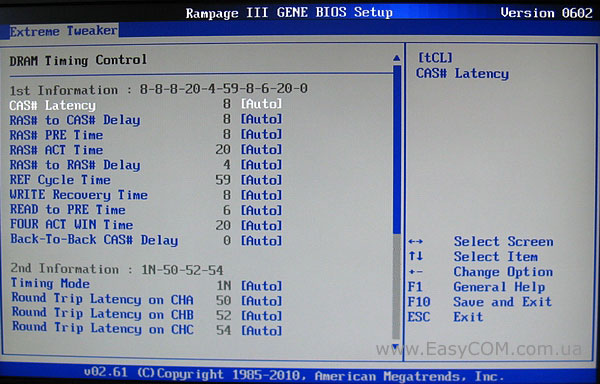

Налаштувати таймінги й підтаймінги оперативної пам'яті можна в пункті «DRAM Timing Control».

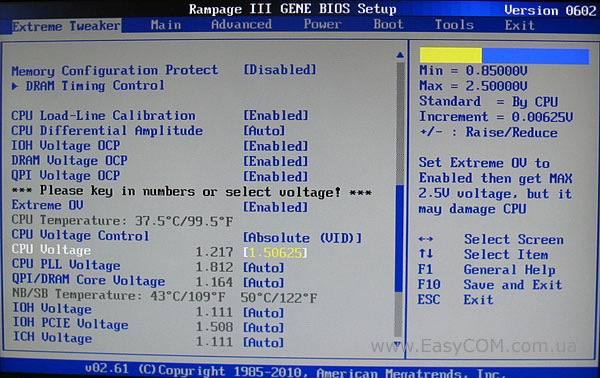

Значення межі регулювання напруги BIOS материнської плати ASUS Rampage III GENE нічим не поступаються безкомпромісним старшим моделям серії ROG, всю основну напругу на компонентах можна регулювати в дуже великому діапазоні та з дуже малим кроком, що досить зручно. Напругу живлення процесора можна підвищити до екстремально високих значень в 2,5 В, а напругу CPU PLL до 2 В. Ці якості напевно сподобаються екстремальним оверклокерам.

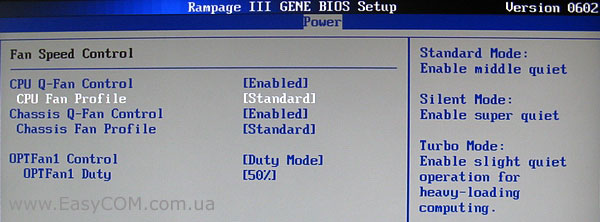

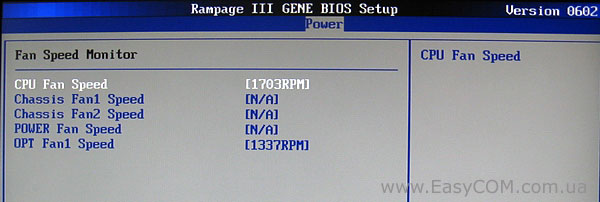

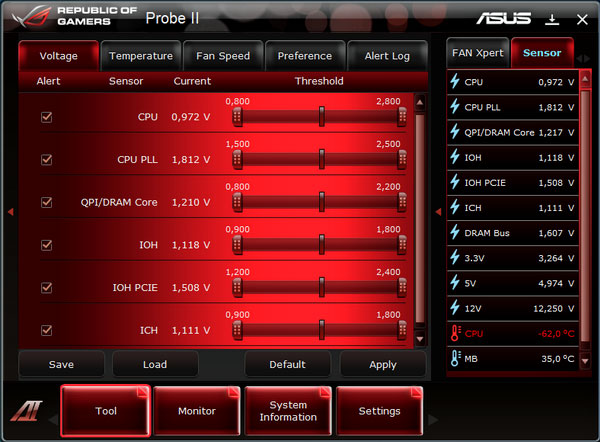

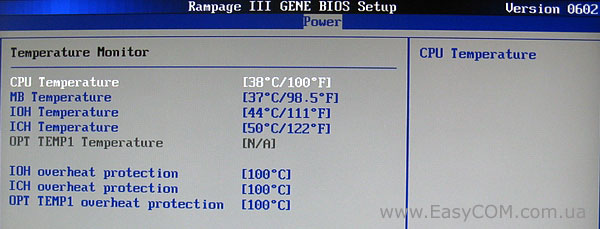

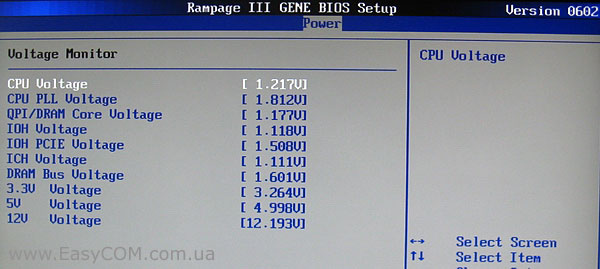

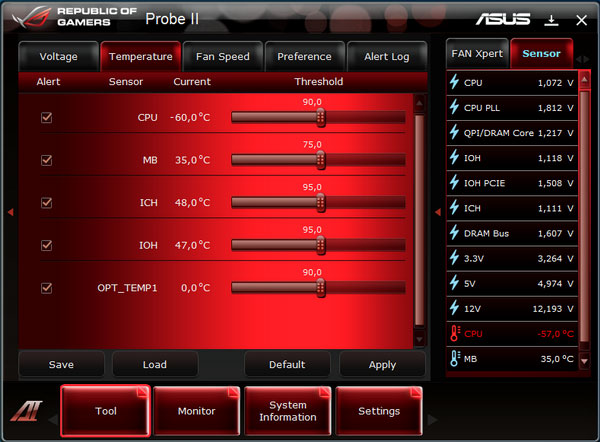

Крім широких можливостей розгону BIOS материнської плати пропонує настільки ж глибокий моніторинг всіх параметрів системи. У розділі «Power» можна одержати доступ до моніторингу напруги, температури, швидкості обертання вентиляторів, тобто плптп дозволяє вести спостереження всіх важливих при серйозному розгоні параметрів.

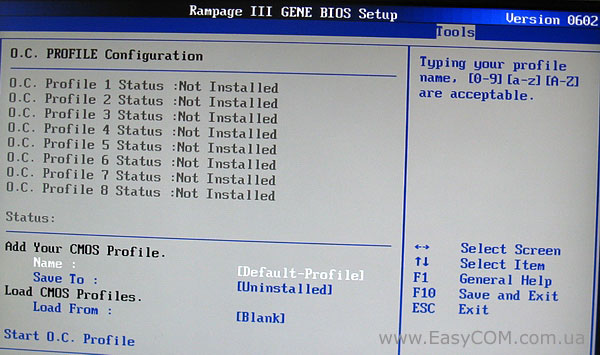

Нарешті в розділі «Tools», у пункті «ASUS O.C. Profile», можна зберегти до восьми різних профілів розгону і швидко між ними перемикатися.

Можливості розгону

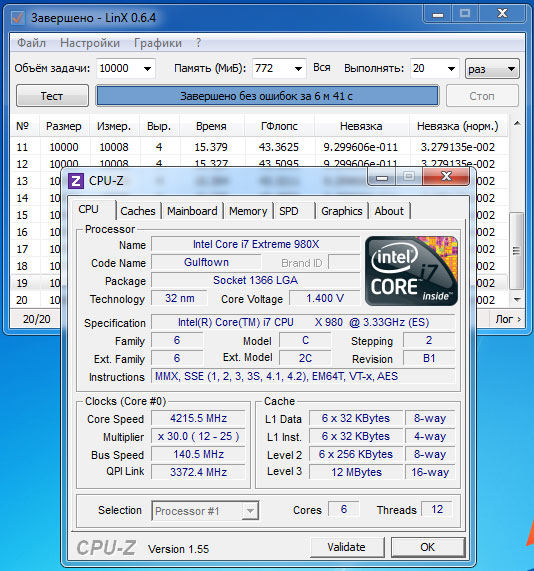

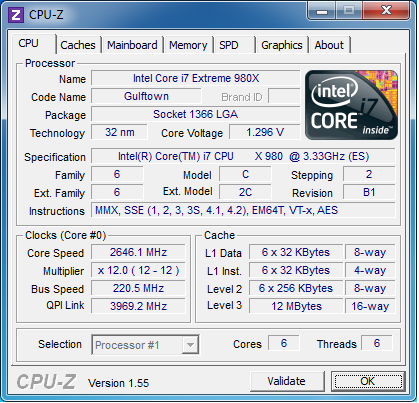

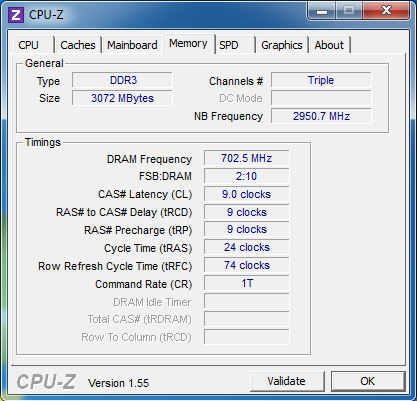

Тактову частоту системної шини материнської плати ASUS Rampage III GENE з процесором Intel Core i7-980X Extreme Edition удалося збільшити до значення 220 МГц – відмінний, як для повітряного охолодження, результат.

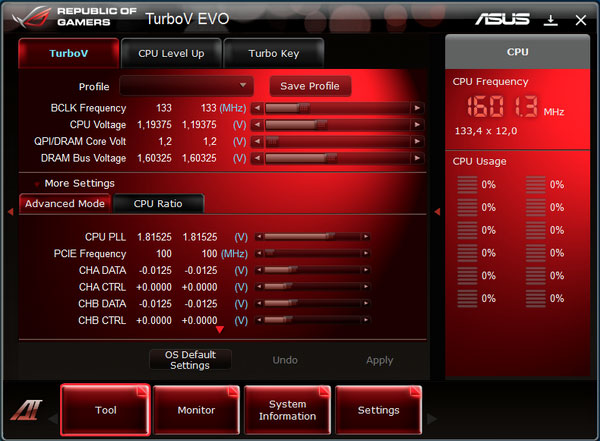

Материнська плата ASUS Rampage III підтримує технологію для легкого авторозгону системи CPU Level Up. Дана технологія забезпечує можливість вибору між двома щаблями розгону процесора, причому для різних моделей процесорів «CPU Level Up» пропонує рівні пропорційно номінальній робочій частоті. Так для найпотужнішого топового процесора Intel Core i7-980X Extreme Edition пропонуються рівні в 4,0 і 4,2 ГГц, у той час як для більш доступної моделі Intel Core i7-930 всього 3,06 і 3,2 ГГц. Активувавши функцію CPU Level Up в BIOS материнської плати, ми успішно розігнали шестиядерний процесор Intel Core i7-980X до частоти 4.2 ГГц, на якій система працювала абсолютно стабільно. Відзначимо, що активація технології CPU Level Up супроводжується збільшенням напруги на процесорі та модулях оперативної пам'яті. Тому без встановлення ефективної системи охолодження і оверклокерських модулів пам'яті не обійтися.

Продовжуючи тему розгону, відзначимо наявність у комплекті поставки материнської плати ASUS Rampage III GENE спеціалізованої утиліти Turbov EVO, за допомогою якої можна змінювати багато параметрів і вести моніторинг системи безпосередньо із завантаженої операційної системи.

Підводячи підсумки дослідженням розгінного потенціалу материнської плати ASUS Rampage III можна сказати, що по можливостям розгону дане рішення нічим не відрізняється від старших моделей серії.

Енергоспоживання

Загальне енергоспоживання системи з процесором Intel Core i7-980X:

Режим

Простий, Вт

LinХ, Вт

ASUS Rampage III GENE

121

236

ASUS Rampage III FORMULA

115

222

GIGABYTE GA-EX58-EXTREME

112

216

Після розгону процесора до 4,2 ГГц за допомогою технології CPU LevelUp енергоспоживання в простої зросло до 148 Вт і до 323 Вт при навантаженні LinХ.

Тестування

Для тестування материнської плати ASUS Rampage III GENE використаний наступний комплект обладнання:

Процесор

Intel Core i7-980X Extreme Edition (LGA1366, 3,33 ГГц, L2 1,5 МБ, L3 12 МБ)

Кулер

Noctua NH-U12P + LGA1366 Kit (54,33 CFM, 12,6-19,8 дБ)

Оперативна пам'ять

3x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX

Відеокарта

MSI R4850-2D1G-OC

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/видув

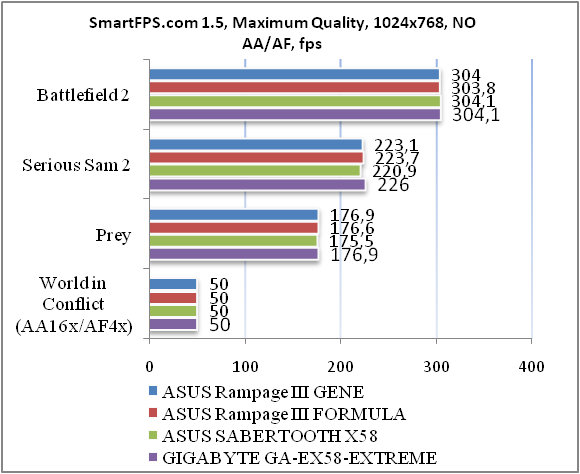

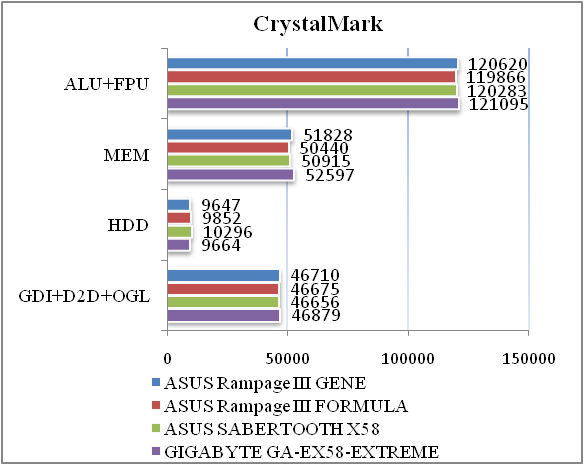

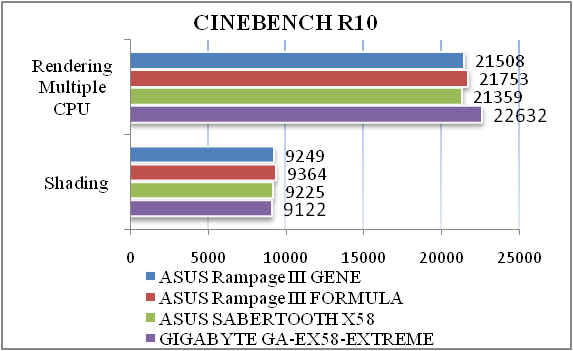

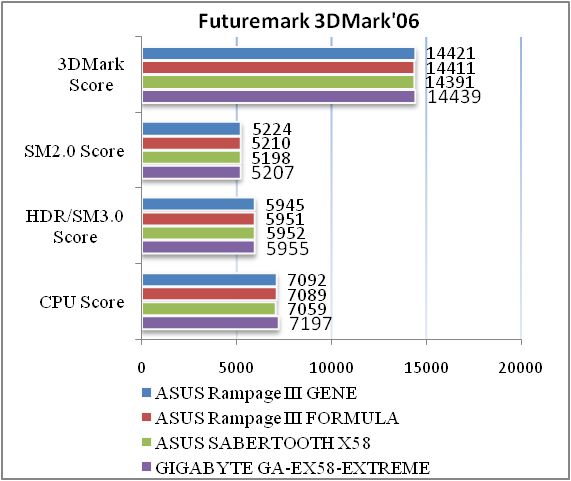

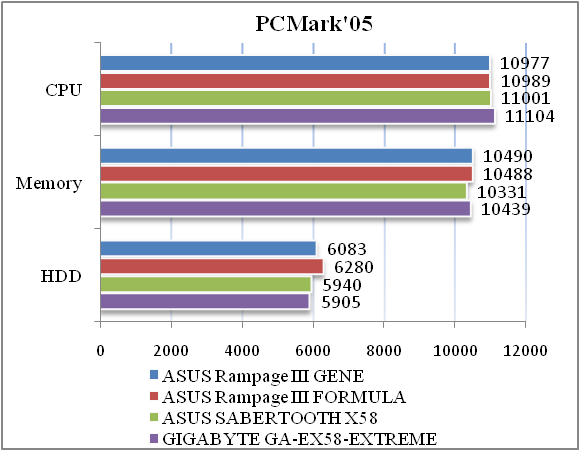

Результати тестування материнської плати ASUS Rampage III GENE показують, що при номінальних режимах роботи плата нічим суттєво не виділяється при порівнянні з рішеннями свого рівня.

Тестування звукового тракту на основі кодека SupremeFX X-Fi 2

Загальні результати (Rightmark Audio Analyzer)

Режим роботи 16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.18, -0.18

Дуже добре

Рівень шуму, дБ (А)

-81.9

Добре

Динамічний діапазон, дБ (А)

82.0

Добре

Гармонійні викривлення, %

0.185

Середньо

Гармонійні викривлення + шум, дБ(A)

-49.4

Погано

Інтермодуляційні викривлення + шум, %

0.371

Середньо

Взаємопроникнення каналів, дБ

-79.2

Дуже добре

Інтермодуляції на 10 кГц, %

0.399

Середньо

Загальна оцінка



Добре

Вбудований аудіокодек SupremeFX X-Fi 2, який є насправді кодеком VIA VT2020 у іншій упаковці, показав результат «добре», що свідчить про те, що інженерам вдалося якісно виконати обв'язку кодека і повністю реалізувати його потенціал, дозволяючи не вимогливим до якості звуку власникам материнської плати обійтися без зовнішньої звукової карти.

Висновки

Материнська плата ASUS Rampage III GENE є неординарним продуктом, який належить до класу hi-end рішень і входить у серію ROG - материнських плат для оверклокерів і ентузіастів. Тут не прийнято заощаджувати і жертвувати будь-якими функціями заради зручності експлуатації. Однак дана плата спроектована саме з метою бути дещо більш доступною в порівнянні з старшими рішеннями серії, при цьому ні в чому їм не поступаючись, коли мова заходить про можливості розгону. Більш низька ціна ASUS Rampage III GENE обумовлена головним чином внаслідок реалізації плати у форматі MicroATX. Треба сказати, що мінус у цьому рішенні тільки один, і той умовний - скорочення слотів PCI Express x16 до двох одиниць. Умовний тому, що переважній більшості користувачів буде цілком достатньо двох повношвидкісних слотів PCI Express x16. Таким чином, материнська плата ASUS Rampage III GENE цілком може бути рекомендована до покупки, як база для потужного і компактного комп'ютера для ігор і оверклокерських експериментів.

Переваги:

  • відноситься до серії ROG;
  • підтримка технології ROG Connect;
  • відмінний розгінний потенціал;
  • великий набір налаштувань для розгону в BIOS;
  • можливість екстремального збільшення напруги;
  • відмінні можливості моніторингу системних параметрів і керування швидкістю обертання вентиляторів;
  • підтримка великого набору фірмових технологій;
  • наявність двох повношвидкісних слотів PCI Express x16 для NVIDIA SLI або AMD CrossFireX;
  • підтримка SATA 6.0 Гб/с;
  • підтримка USB 3.0.

Недоліки:

  • відносно скромна комплектація.


Автор: Дмитро Ісаєв
Переклад: Анна Смірнова

Дякуємо українському представництву компанії ASUS за надану для тестування материнську плату.

Дякуємо компаніям, Kingston, Noctua і Sea Sonic за надане для тестового стенда обладнання.
