Огляд і тестування материнської плати ASUS Rampage III Black Edition

Материнська плата, мова про яку піде в цьому огляді, є переробленою і поліпшеною версією добре відомої в оверклокерських колах плати ASUS Rampage III Extreme, яка одержала чимало гарних відгуків від професійних оверклокерів за дуже високий розгінний функціонал. Разом з тим ASUS Rampage III Extreme сподобалася хардкорним геймерам, які оцінили переваги системної логіки Intel X58 Express і одержали можливість встановлення зв'язки відеокарт у режимах NVIDIA 3-way SLI або ATI Quad CrossFireX. Однак конкуренти не дрімають, і з часом з'являються нові рішення, що претендують на звання короля у світі оверклокінга. Відповіддю їм стала нова редакція материнської плати ASUS Rampage III з приставкою Black Edition у назві. Як відомо, дана приставка в найменуванні того чи іншого продукту зводить його в ранг абсолюту, наділяючи унікальними функціями і можливостями, не завжди доступними простому користувачу. На даний момент нам відомо, що розглянута сьогодні материнська плата точно не належить до класу доступних рішень, а наскільки вона унікальна і функціональна ми з'ясуємо в даному огляді материнської плати ASUS Rampage III Black Edition.

ASUS Rampage III Black Edition

Специфікації материнської плати ASUS Rampage III Black Edition:

Виробник

ASUS

Модель

Rampage III Black Edition

Чіпсет

Intel X58/ ICH10R

Процесорний роз’єм

LGA 1366

Підтримувані процесори

Intel Core i7 Extreme/ Core i7

Використовувана пам'ять

DDR3 2200(O.C.)/2133(O.C.)/2000(O.C.)/1800(O.C.)/1600/1333/1066

Підтримка пам'яті

6 x 1,5 В DDR3 DIMM триканальної архітектури до 48 ГБ
Підтримка пам'яті non-ECC і Extreme Memory Profile (XMP)

Слоти розширення

4 x PCIe 2.0 x16 (x16/x16 або x16/x8/x8 або x8/x8/x8/x8)
2 x PCIe 2.0 x1

Підтримка Multi-GPU технологій

Підтримує NVIDIA 3-way SLI
 Підтримує ATI Quad CrossFireX

Дискова підсистема

Чіпсет Intel ICH10R підтримує:
6 x SATA 3.0 Гб/с
З підтримкою SATA RAID 0, RAID 1, RAID 5, і RAID 10

SATA-контролер JМicron JMB363 підтримує:
2 x eSATA 3.0 Гб/c

SATA 6.0 Гб/с контролер Marvell 9182 підтримує:
2 x SATA 6.0 Гб/с

Звукова підсистема

SupremeFX X-Fi 2, 8-канальний High-Definition Audio кодек

Підтримка LAN

Гігабітний мережний контролер Intel 82567V

Bluetooth

V.3.0 + HS

Wi-Fi

IEEE 802.11b/g/n

Живлення

24-контактний роз’єм живлення ATX
2 x 8-контактний ATX12V роз’єм живлення
1 x 4-pin Molex

Охолодження

Габаритна система охолодження з застосуванням теплової трубки

Роз’єми для вентиляторів

2 x для процесорного кулера
6 x для корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2 порт для клавіатури або миші
2 x USB 3.0 порту
7 x USB 2.0/1.1 порту
2 x eSATA 3Гб/c
1 x LAN (RJ45)
1 х кнопка скидання BIOS
1 x кнопка ROG Connect
2 x раз’єми для антени Wi-Fi
8-канальний аудіо вихід

Внутрішні порти I/O

2 x USB 2.0/1.1 ( до 4 додаткових)
1 x USB 2.0/1.1 ( до 2 додаткових)
1 x S/PDIF вихід
2 x SATA 6.0 Гб/с
6 x SATA 3.0 Гб/с
2 x IEEE 1394a
3 x роз’єми для підключення термопар
8 x крапок для виміру напруги
4 x перемикача слотів PCI-Express x16
1 x перемикач LN2 Mode
1 x кнопка для перемикання мікросхеми BIOS
1 x панель індикатору Post-кодів
1 x EZ Plug connector (4-pin Molex)
1 x ROG light connector
1 x кнопка Go
1 x кнопка START
1 x кнопка RESET
Аудіо роз’єми передньої панелі
Роз’єм системної панелі

BIOS

16 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, SM BIOS 2.5, WfM 2.0, ACPI 2.0a

Фірмові технології

CPU Level Up
MemOK!
ASUS MyLogo3
ASUS Fan Xpert
ASUS EZ Flash 2
ASUS CrashFree BIOS 3
Q-Fan Plus
ROG BIOS Wallpaper
ASUS EPU Engine
ASUS Q-Connector
ROG Connect
ROG iDirect
GPU.DIMM Post
ROG Extreme Engine Digi+
ProbeIt
iROG
Extreme Tweaker
BIOS Flashback with onboard switch button
Loadline Calibration
ROG Extreme OC kit
Intelligent overclocking tools
COP EX
Voltiminder LED
ASUS C.P.R.

Комплектація

1 x кабель ROG Connect
1 x місток 3-Way SLI
1 x місток SLI
1 x місток CrossFire
1 x USB/USB кабель для підключення плати ThunderBolt
1 x плата ThunderBolt
набір ASUS Q-Connector
6 x кабелів SATA
2 x кабелі SATA 6 Гб/с
1 x виносний модуль на 2-порти USB2.0 + eSATA
3 x термопари
набір стяжок для кабелів
1 x велика наклейка у стилі ROG
1 x стікер на корпус у стилі ROG
2 x антени для Wi-Fi
1 x вентилятор для охолодження чіпсету
1 x диск з драйверами і утилітами
2 x паперових посібника користувача
1 x заглушка системної панелі

Форм-фактор
Розміри, мм

Extended ATX (EATX)
305 x 269 мм

Сайт виробника

http://www.asus.ua/

Свіжа версія BIOS і драйверів може бути скачана з сторінки підтримки

ASUS Rampage III Black Edition

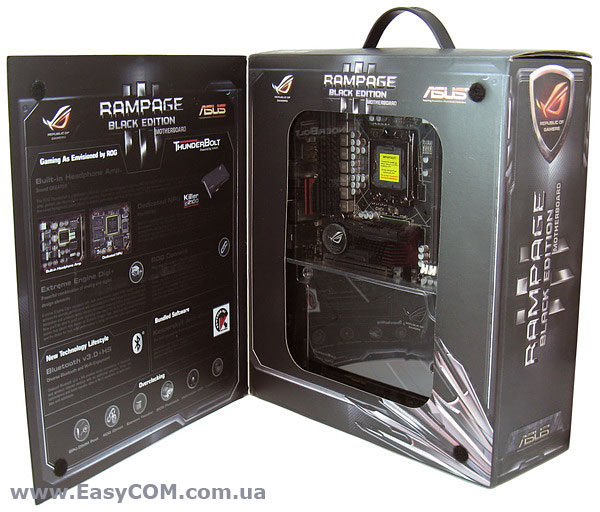

Упаковка, у якій поставляється материнська плата ASUS Rampage III Black Edition, вселяє повагу, як по габаритам, так і по зовнішньому вигляду, оскільки має якісно виконаний дизайн у чорних тонах, що відповідає концепції Black Edition.

ASUS Rampage III Black Edition

 Як і в багатьох «топових» материнських плат ASUS упаковка материнської плати ASUS Rampage III Black Edition має відкидну кришку, яка приховує пластикове віконце, через яке можна бачити центральну частину самої плати, а присутню в комплекті плату розширення ASUS ThunderBolt.

ASUS Rampage III Black Edition

На внутрішній стороні відкидної кришки описуються такі особливості плати як можливості плати розширення ROG ThunderBolt, на які можуть звернути увагу геймери, так і наявність системи керування енергоспоживанням Extreme Engine Digi+ і технології ROG Connect, які будуть цікаві оверклокерам.

ASUS Rampage III Black Edition

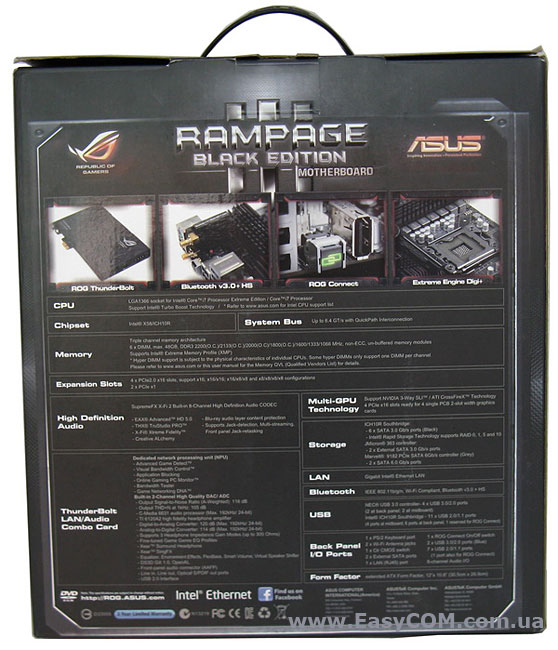

На звороті упаковки є повна специфікація материнської плати, що присутня в комплекті плати розширення ASUS ThunderBolt.

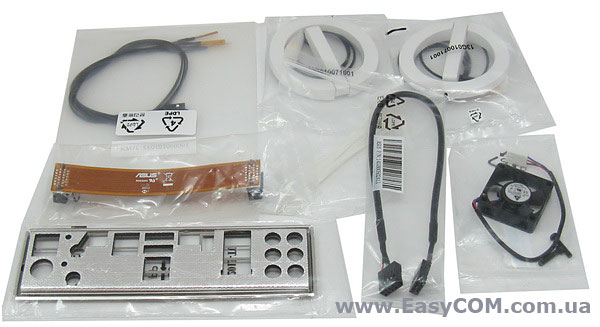

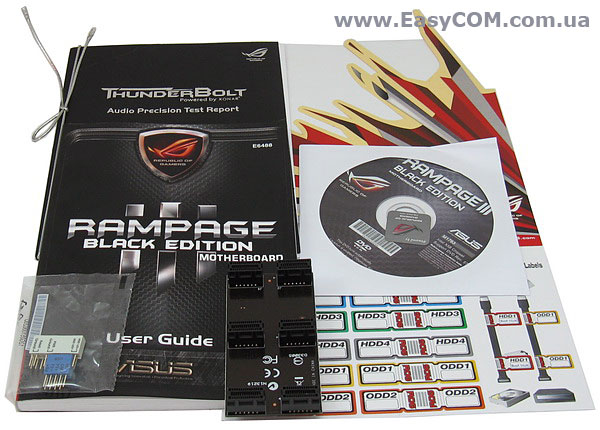

Комплектація материнської плати ASUS Rampage III Black Edition дуже багате, тут є буквально все, що тільки може знадобитися при експлуатації плати з такими можливостями. Так, крім паперового посібника користувача, диска з ПЗ і заглушки системної панелі, тут можна знайти набір стікерів для маркування кабелів SATA, 3-Way SLI міст, набір Q-Connector, велику наклейку в стилі ROG, стікер на корпус в тому ж стилі.

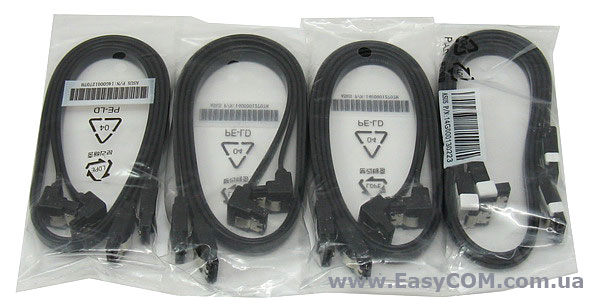

Також тут є одразу вісім шлейфів SATA, причому два з них, з білими роз’ємами, гарантовано відповідають SATA 3.0.

Ще в комплектації присутні: дві антени для вбудованого Wi-Fi-модуля, SLI-міст, вентилятор для охолодження чіпсету, кабель ROG Connect, 3 термопари.

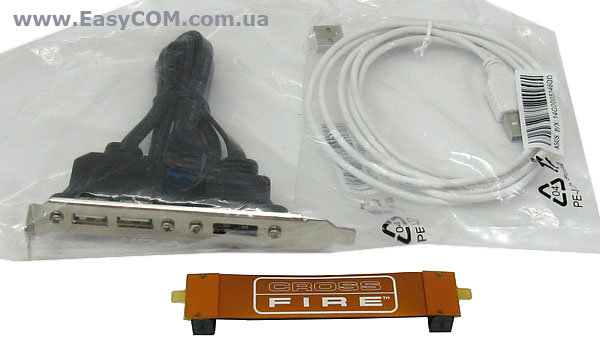

Але і це не все, також у комплекті присутні: CrossFire-міст, виносний модуль на 2-порти USB2.0 + eSATA, USB/USB кабель для підключення плати ASUS ThunderBolt.

І, звичайно ж, тут є сама плата розширення ASUS ThunderBolt.

ASUS Rampage III Black Edition

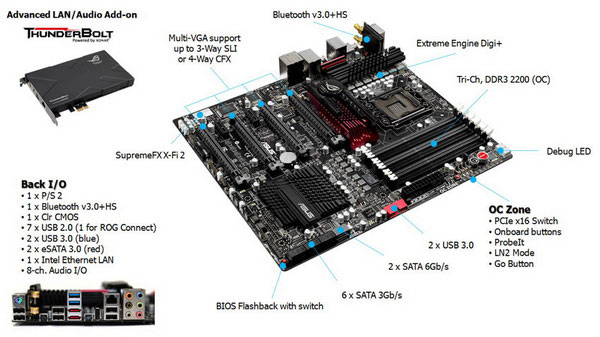

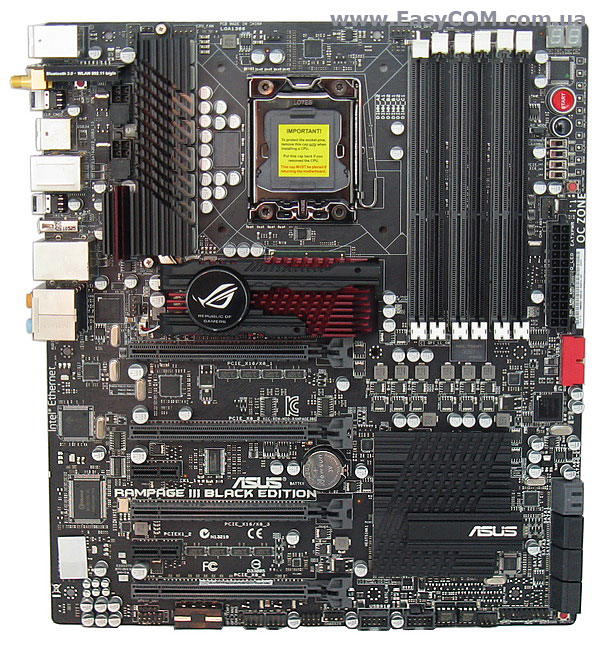

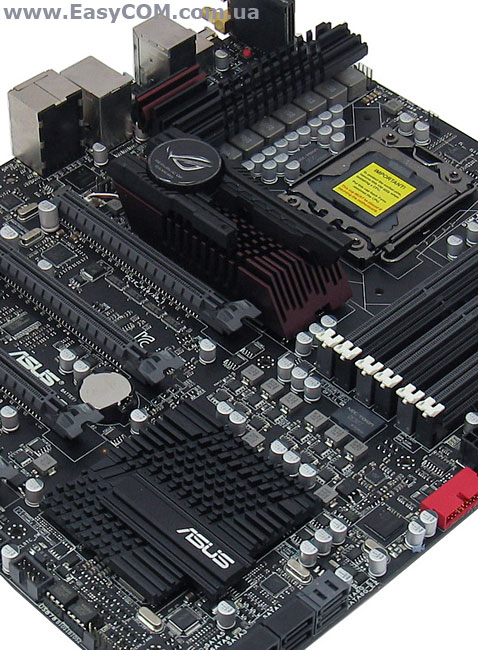

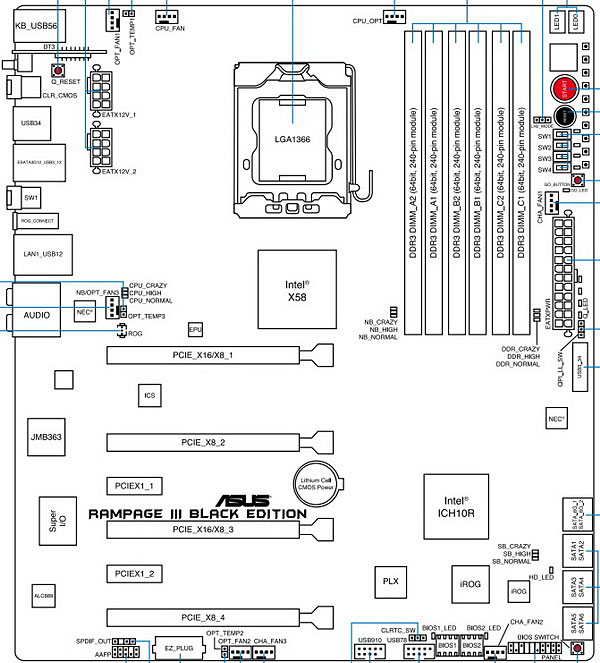

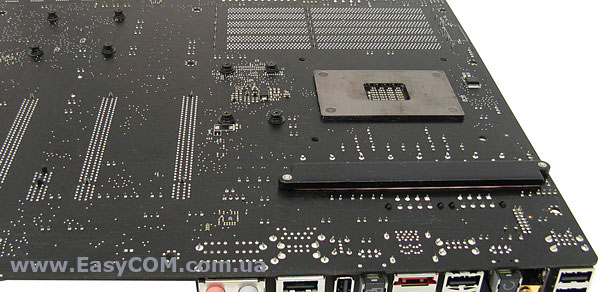

Приставка Black Edition у назві плати відображається на її дизайні – на ній практично відсутні елементи червоного кольору, які звичайно присутні на платах серії ASUS Rampage III. Домінуючі кольори материнської плати ASUS Rampage III Black Edition - це чорний і сірий, і тільки радіатор чіпсета пофарбований у бордовий колір. Плата від цього тільки виграє та виглядає стильно і дорого. Що стосується розведення плати, то воно в цілому вдале: порти SATA повернуті паралельно платі, тому не будуть створювати перешкод для встановлення габаритних відеокарт, слоти пам'яті мають нерухливі фіксатори знизу, що дозволить зручно експериментувати з різними модулями пам'яті при встановленій великій відеокарті в перший слот PCIe 2.0 x16. Деякі складності, напевно, виникнуть з заміною самої відеокарти, встановленої в перший слот, тому що той сильно притиснутий до радіатора чіпсету. Крім того, конфігурація слотів розширення така, що при комплектації Multi-GPU системи великими відеокартами доведеться забути про плату ASUS ThunderBolt – слоти PCIe 2.0 x1 швидше за все будуть заблоковані. Втім, зауваження до ергономіки розглянутої материнської платі на цьому закінчуються, в іншому всі стратегічні роз’єми зручно розташовані по краям плати.

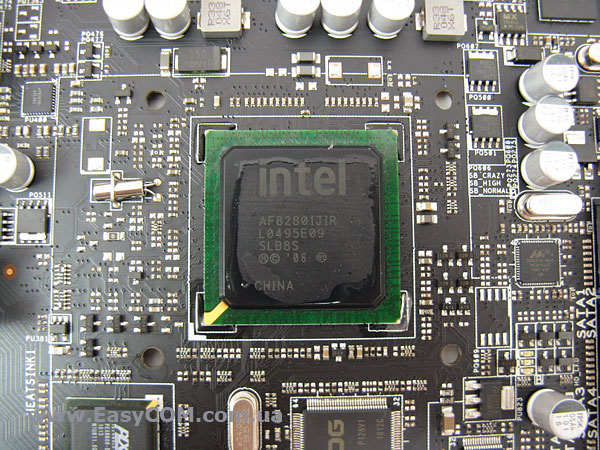

Материнська плата ASUS Rampage III Black Edition призначена для встановлення процесорів з роз’ємом Socket LGA 1366 і заснована на наборі мікросхем Intel X58 і ICH10R. Південний міст Intel ICH10R забезпечує підтримку шести портів SATA з можливістю організації SATA RAID 0, 1, 5 і 10 і дванадцяти портів USB 2.0. Ще більше розширити дисковий простір дозволить контролер JМicron JMB363, який підтримує два зовнішні порти SATA 3 Гб/c, а також контролер Marvell 9182, що реалізує підтримку інтерфейсу SATA 6.0 Гб/c у кількості двох портів.

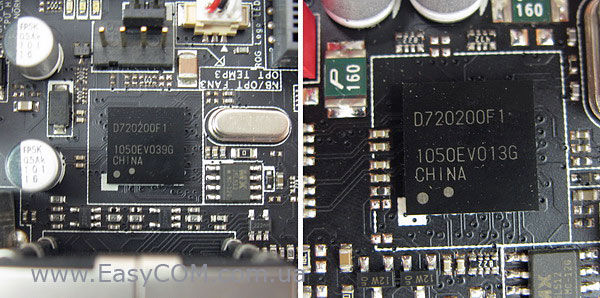

Присутній і високошвидкісний інтерфейс USB 3.0, підтримка якого забезпечено за допомогою двох контролерів NEC D720200F1. Перший відповідає за два порти USB 3.0 на інтерфейсній панелі, другий дозволяє вивести два додаткові порти на лицьову сторону корпуса.

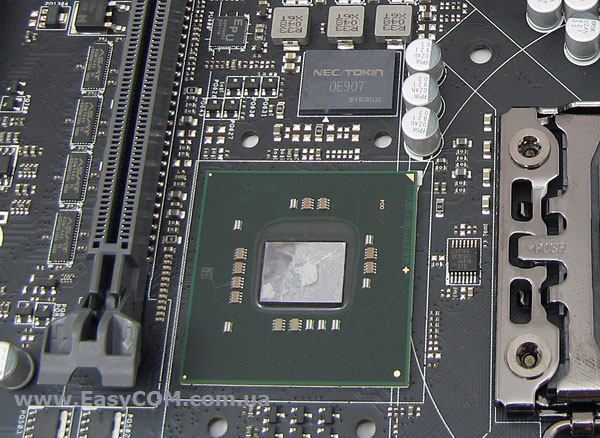

Північний міст Intel X58, будучи вже не зовсім молодим, продовжує залишатися актуальним, бо забезпечує підтримку 36 ліній PCIe і має шину QPI з пропускною здатністю до 25,6 Гб/с, що є гарною основою плат під Multi-GPU конфігурації.

ASUS Rampage III Black Edition

Оскільки материнська плата ASUS Rampage III Black Edition є продуктом для безкомпромісних оверклокерів і геймерів, вона одержала відповідні можливості, необхідні для того, щоб догодити і тим і іншим.

ASUS Rampage III Black Edition

Геймерам, насамперед, буде цікава наявність на платі чотирьох слотів PCIe 2.0 x16, які можна укомплектувати декількома відеокартами для створення Multi-GPU системи в наступних режимах: дві відеокарти по 16 ліній PCIe кожна, або три в режимі x16/x8/x8, або ж чотири – x8/x8/x8/x8. Отже, на платі є всі можливості для організації графічних систем з декількома відеокартами NVIDIA, до 3-Way SLI, або AMD у режимі аж до ATI Quad CrossFireX. Звернемо увагу на те, що для коректної роботи конфігурації з декількома графічними прискорювачами потрібно підключення додаткового 4-контактного Molex-роз’єму, який розташований горизонтально відносно плати.

Крім слотів для відеокарт, на платі найшлося місце для двох PCIe 2.0 x1, в один з яких можна встановити плату розширення ASUS ThunderBolt, , що є в комплекті та буде дуже до речі мережним кіберспортсменам.

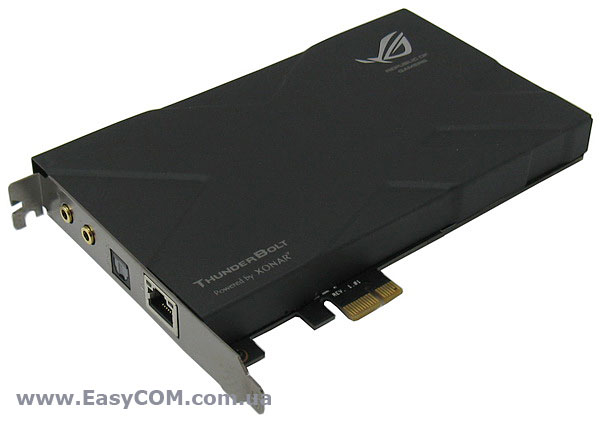

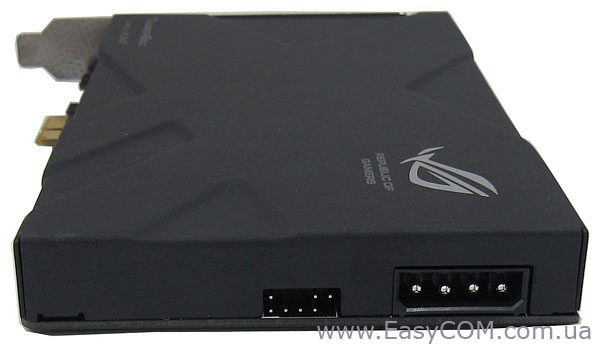

ASUS ThunderBolt являє собою додаткову плату розширення, що реалізує функціонал звукової карти і мережної карти. Звукова карта містить окремий двоканальний підсилювач для навушників, який може працювати в трьох режимах опору від 30 до 300 Ом, підтримує стандарт DirectSound3D і має технологію Xear Surround Headphone, що забезпечує емуляцію 3D-звуку на двоканальних навушниках.

Щодо мережної карти, то вона заснована на виділеному контролері Killer E2100 від Bigfoot Networks, який знімає навантаження по обробці завдань мережної карти з центрального процесора. Таким чином, Killer E2100 являє собою оптимізований під ігрові додатки мережний процесор, який повинен забезпечити мінімальні затримки в процесі онлайн-гри.

Крім рішень, покликаних поліпшити геймерську складову плати, материнська плата ASUS Rampage III Black Edition пропонує дуже широкі можливості для керування розгоном і його моніторингу. Насамперед, це так звана OC Zone – зона регулювання і моніторингу. Тут знаходяться кнопки включення і рестарту системи, панель контактних платформ для вимірів напруги, чотири перемикачі для відключення слотів PCIe 2.0 x16, кнопка MemOK! і перемичка режиму LN2 Mode. Замикання останньої знижує температуру так званих ColdBug і ColdBoot, відсуваючи поріг спрацьовування термозахисту до більш низьких значень при використанні рідкого азоту в охолодженні процесора. Крім того, в цій зоні розташовується індикатор POST-кодів і чотири світлодіода, суть яких полягає в індикації результатів перевірки основних компонентів ПК, якщо в роботі якого-небудь компонента є неполадки загориться відповідний індикатор.

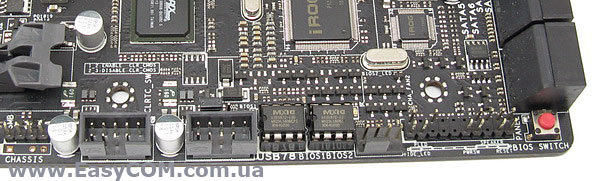

На додаток до цих оверклокерськихм «зручностей», є кнопка перемикання мікросхем BIOS, яка знаходиться в нижньому куті плати. Трохи далі можна побачити самі мікросхеми BIOS, перемикання між якими можна спостерігати за допомогою світлодіодних індикаторів біля них.

ASUS Rampage III Black Edition

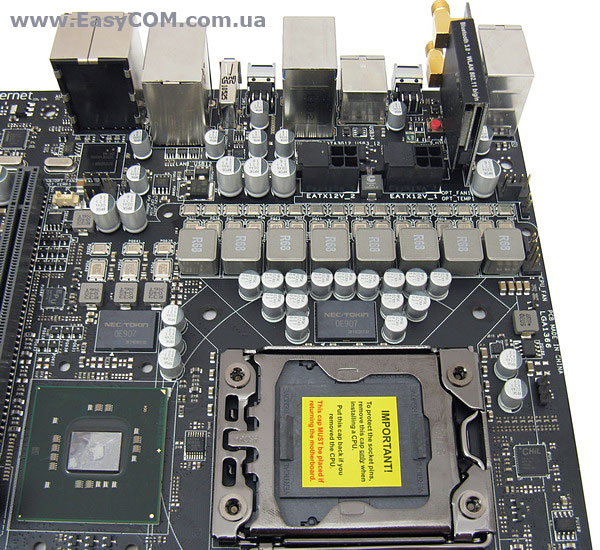

Материнська плата з такими великими оверклокерськими можливостями вимагає наявності відповідного стабілізатора живлення. На материнській платі ASUS Rampage III Black Edition використовується 8-фазна схема живлення процесора, яка побудована на ШІМ-контролері Chil CHL8318 з можливістю керування частотою генератора від 250 до 1000 кГц. Підсистема живлення пам'яті 3-фазна, також як і підсистема живлення північного мосту Intel X58. Всі конденсатори, які використовуються в системі живлення Rampage III Black Edition - твердотільні FPCAP, зроблені компанією Fujitsu, а для фільтрації напруги використовуються плівкові конденсатори NEC/TOKIN Proadlizer, разом це є дуже надійна елементна база, готова до високих навантажень. Для забезпечення максимально стабільного живлення на платі є одразу два 8-контактних роз’єми EATX 12V. Крім того, до системи живлення процесора додана така корисна функція як кнопка Q_Reset, яка знаходиться у верхньому правому куті плати, прямо під BТ-модулем, і припиняє подачу живлення на процесор в екстремальних ситуаціях.

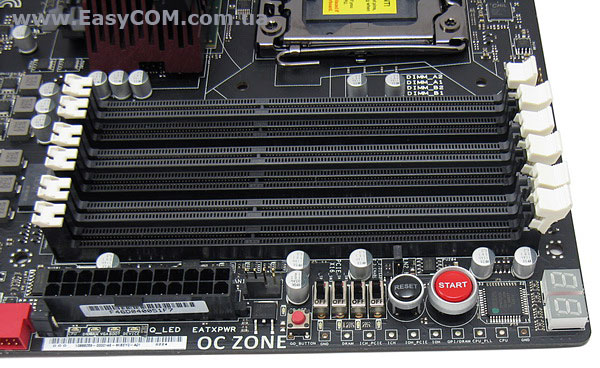

На платі ASUS Rampage III Black Edition встановлено шість 240-контактних DIMM слотів триканальної архітектури. Максимальний об'єм оперативної пам'яті становить 48 ГБ - такого об'єму можна досягти, якщо зайняти всі шість слотів модулями по 8 ГБ. Гарантована частота роботи пам'яті DDR3 без підвищення базової частоти BCLK рівна 1600 МГц, а в режимі розгону частота пам'яті може досягати 2200 МГц.

ASUS Rampage III Black Edition

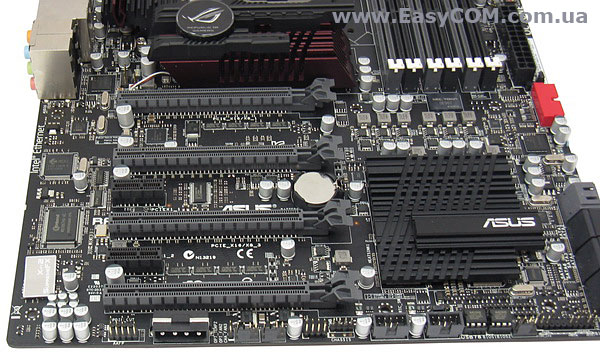

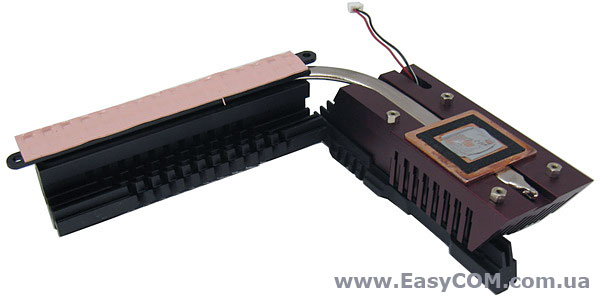

Система охолодження материнської плати ASUS Rampage III Black Edition складається з низькопрофільного але широкого радіатора на південному мосту і зв'язки радіатора північного мосту з радіатором на MOSFET, які з'єднані тепловою трубкою. На футуристичному радіаторі північного моста можна помітити емблему серії ROG, до якої підведене підсвічування.

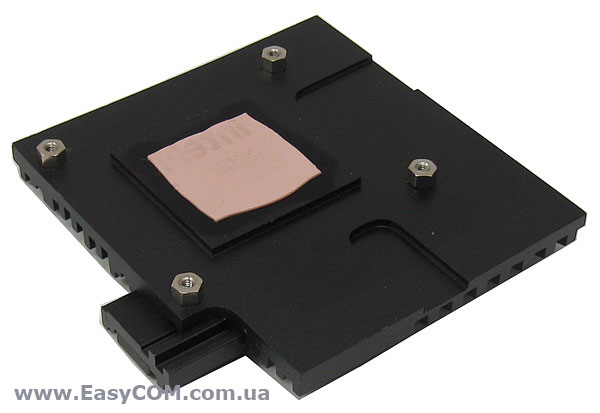

На основу радіатора північного моста нанесений термоінтерфейс, а радіатор MOSFET і південний міст контактують з чіпами через термопрокладки. Система охолодження ASUS Rampage III Black Edition монтується до друкованої плати за допомогою надійних гвинтів, при необхідності її можна легко демонтувати. Взагалі, система охолодження розглянутої материнської плати показала себе досить ефективно - після тривалих навантажень температура на південному мосту дорівнювала 55°С, на північному - 46°С.

ASUS Rampage III Black Edition

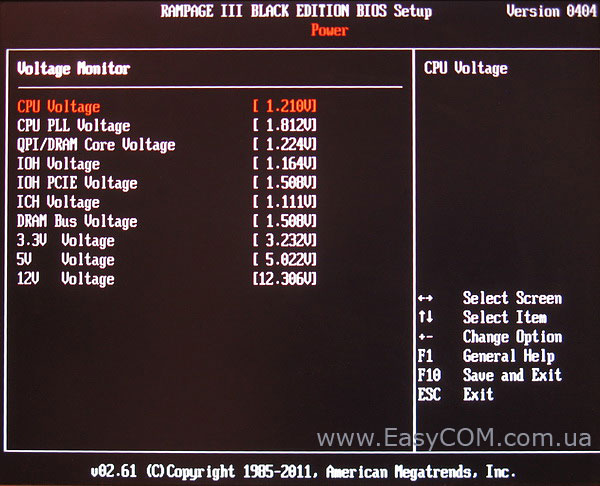

Материнська плата ASUS Rampage III Black Edition має досить великі можливості індикації напруги. Залежно від рівня напруги біля процесора, пам'яті, північного і південного мосту будуть світитися відповідного кольору світлодіоди – зелені, жовті або червоні.

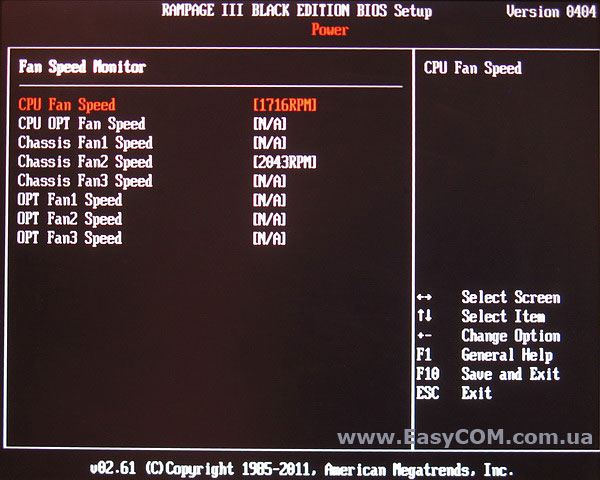

Для підключення вентиляторів плата також має значні можливості. Так, до неї можна підключити цілих 8 елементів активного охолодження.

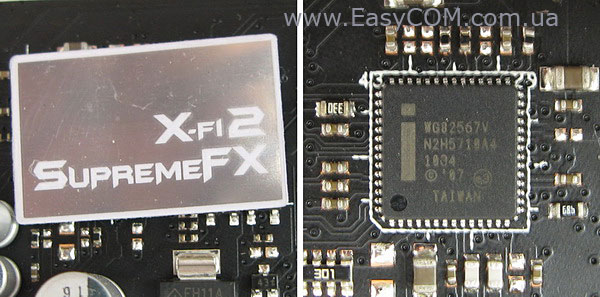

Звукова підсистема материнської плати ASUS Rampage III Black Edition заснована на HDA-кодеку 8-канального звуку SupremeFX X-Fi 2. Для підтримки мережних з'єднань слугує гігабітний LAN контролер Intel 82567V.

ASUS Rampage III Black Edition

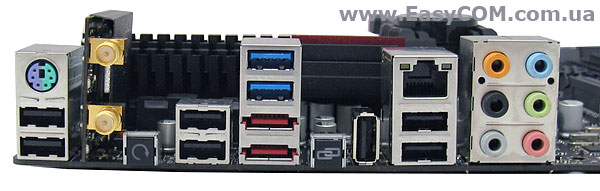

На задню панель ASUS Rampage III Black Edition виведені наступні порти:

  • 1 x PS/2 порт для клавіатури або миші;
  • 2 x USB 3.0 порти;
  • 7 x USB 2.0/1.1 портів;
  • 2 x eSATA 3Гб/c;
  • 1 х S/PDIF оптичний;
  • 1 x IEEE 1394a;
  • 1 x LAN (RJ45);
  • 6 аудіо роз’ємів;
  • 1 х кнопка скидання BIOS;
  • 1 x кнопка ROG Connect.

Перевернений набік роз’єм USB винятково для підключення системи до ноутбука або іншої системи за технологією «ROG Connect», яку ми тестували на материнській платі ASUS Rampage III EXTREME. За допомогою цієї технології досить просто можна проводити розгін і моніторинг системних параметрів. Серед цікавих моментів відзначимо також кнопку для скидання налаштувань BIOS і роз’єм для WiFi антен, які поставляються разом з платою.

BIOS

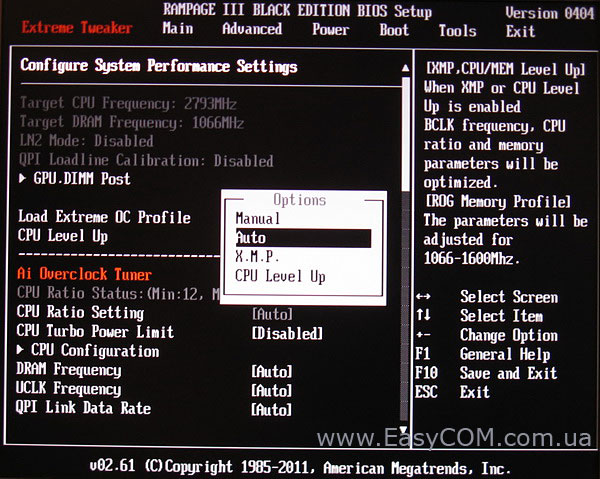

BIOS материнської плати ASUS Rampage III Black Edition заснована на коді AMI і виконана на чорному фоні – ще одне нагадування про концепцію Black Edition, яку має дана плата. Нескладно здогадатися, що BIOS материнської плати для оверклокерів містить багато налаштувань для розгону і тюнинга системи, які тільки можна побажати. Налаштування розгону в основному згруповані в спеціалізованому розділі «Extreme Tweaker», для зручності, ми звели їх у наступну таблицю.

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

C1E, TM2, Intel SpeedStep, Virtualization Technology,
Multi-Threading,
Intel Turbo Boost Teach, Virtualization







ROG Memory Profile

Speedy,
 Flying,
 Lightning



Процесорний множник

CPU Ratio Setting

12 – max.

х0,5

Частота системної шини, МГц

BCLK Frequency

100 – 500

1

Частота шини PCI Express

PCIE Frequency

100 – 200

1

Дільник для пам'яті

DRAM Frequency

800, 1066, 1333, 1600, 1866, 2133, 2400



Частота UCLK

UCLK Frequency

1600 – 5600

133

Множник шини QPI

QPI Link Data Rate

4800 MT/s, 5866 MT/s, 6400 MT/s



Затримки ОЗП



CAS Latency, RAS to CAS, RAS PRE, RAS ACT, RAS to RAS, REF, WRITE Recovery, READ to PRE, FOUR ACT WIN





CPU Differential Amplitude

700мВ, 800мВ, 900мВ, 1000мВ





CPU Clock Skew

100 – 1500 пс

100 пс



IOH Clock Skew

100 – 1500 пс

100пс



PWM Volt. Control

6 – 10 В



CPU PWM Frequency

250 - 1100 кГц

50

Напруга на процесорі, В

CPU Voltage

0,85 – 2,3 В

0,00625



CPU PLL Voltage

1,20575 – 2,05375 В

0,01325



QPI/DRAM Core Voltage

1,2 – 2,5 В

0,00625

Напруга на пам'яті

DRAM Bus Voltage

1,20575 – 2,50425 В

0,01325



IOH Voltage

1,113 – 2,1995 В

0,01325



IOH PCIE Voltage

1,5104 – 2,7825 В

0,01325

Напруга на південному мосту

ICH Voltage

1,113 – 2,00075 В

0,01325



ICH-PCIE Voltage

1,5105 – 2,05375 В

0,01325

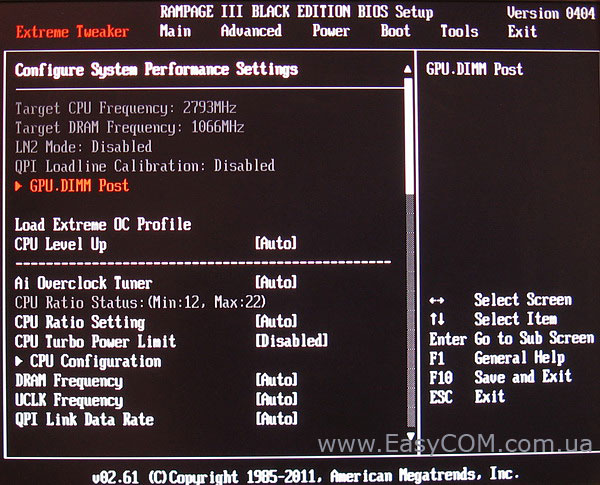

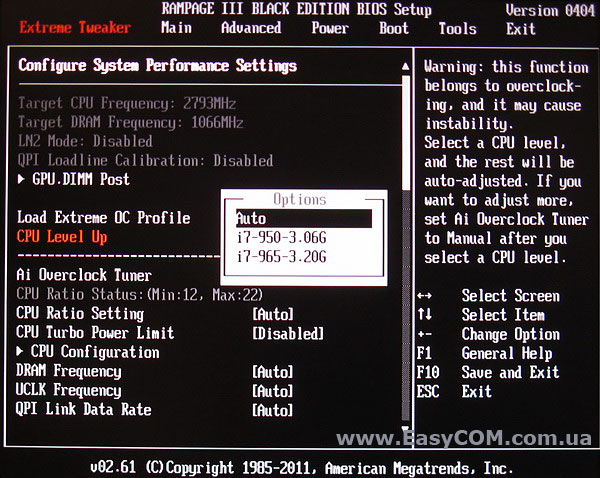

В BIOS материнської плати ASUS Rampage III Black Edition є декілька режимів налаштування параметрів системи. Крім автоматичного і ручного режиму налаштування є можливість встановлення профілів X.M.P. оперативної пам'яті і активації фірмової технології CPU Level Up, роботу якої ми обов'язково перевіримо нижче.

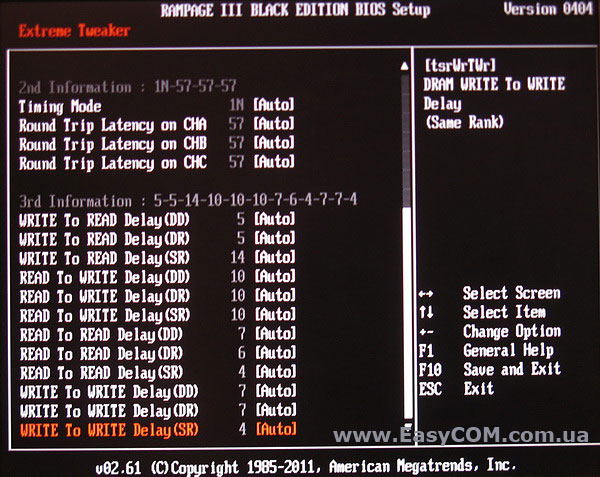

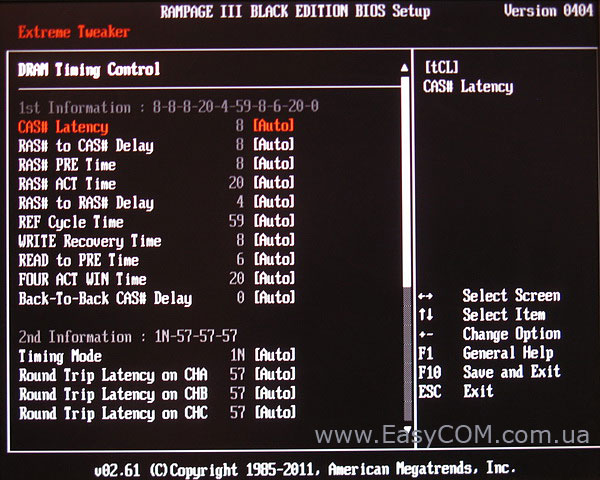

Дана версія BIOS дозволяє повною мірою проводити налаштування таймінгів і підтаймінгів оперативної пам'яті.

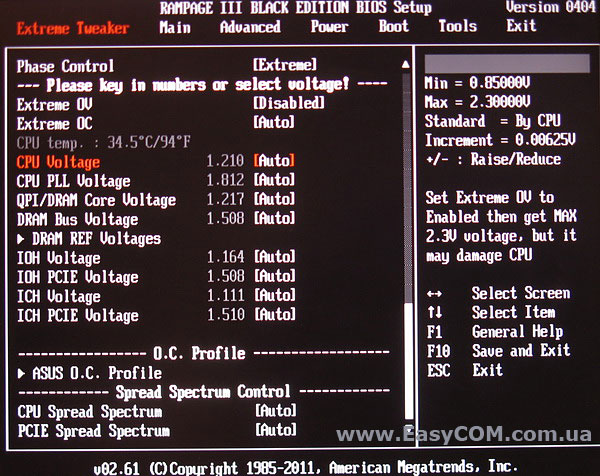

Значення межі регулювань напруги BIOS материнської плати ASUS Rampage III Black Edition вражають, всю основну напругу на компонентах можна регулювати в дуже великому діапазоні і з дуже малим кроком, що досить зручно. Напругу живлення процесора можна підвищити до екстремально високих значень в 2,3 В, а напруга CPU PLL до 2,0 В, дані можливості плати напевно сподобаються екстремальним оверклокерам.

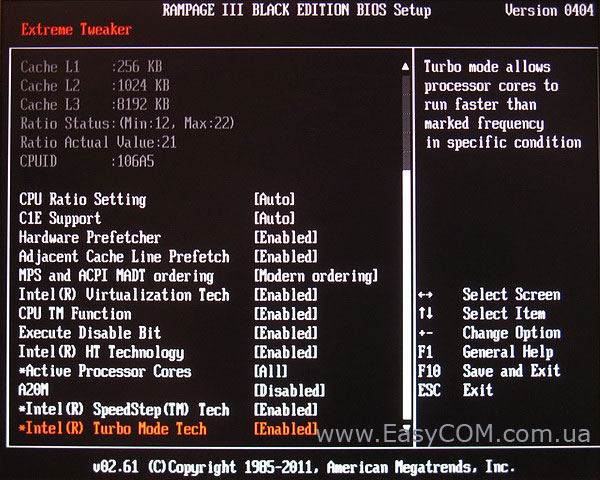

Оскільки процесори Intel Core i7 мають значні функціональні можливості, для їх налаштування був передбачений відповідний розділ. Тут можна задати режим роботи функцій енергозбереження, визначити кількість активних ядер, а також включити або виключити підтримку фірмових технологій.

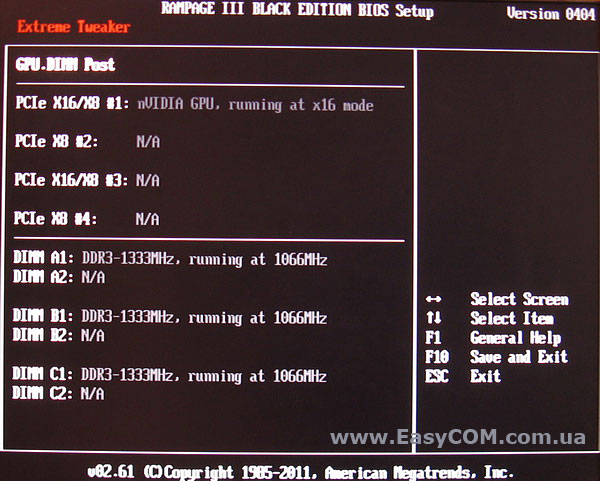

Крім того, примітний спеціалізований інформаційний пункт, який містить дані про встановлені пристрої PCI-Express і режимах їх роботи, а також про заповнення каналів пам'яті і частоти, на якій функціонують модулі.

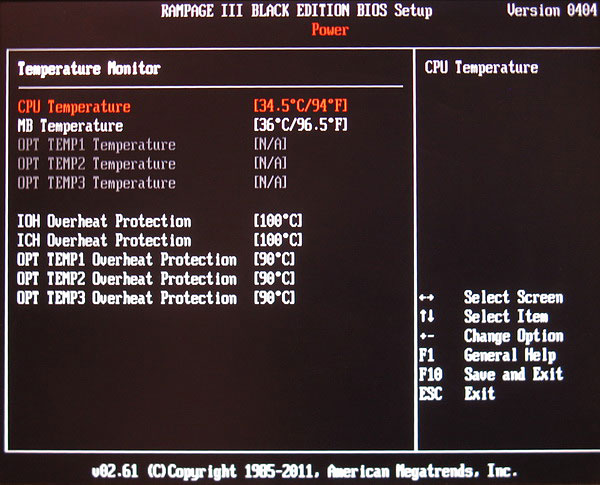

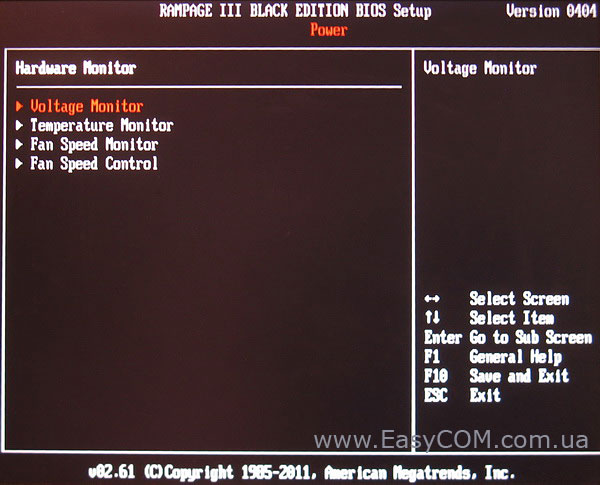

Крім широкого спектра налаштувань для оверклокерів, BIOS материнської плати ASUS Rampage III Black Edition пропонує настільки ж глибокий моніторинг усіх параметрів системи. У розділі «Power» можна одержати доступ до моніторингу напруги, температури, швидкості обертання вентиляторів, одним словом, можна вести спостереження всіх важливих при серйозному розгоні параметрів.

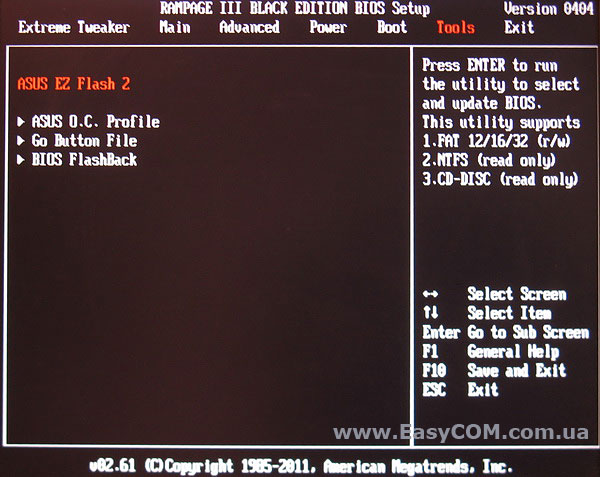

Нарешті в розділі «Tools», можна скористатися утилітою ASUS EZ Flash 2 для відновлення BIOS, зберегти до восьми різних профілів розгону за допомогою функції «ASUS O.C. Profile», скористатися технологією BIOS Flashback, яка дозволяє зберігати дві різні версії BIOS і перемикатися між ними.
